前言

在PCB设计中，走线（Routing）与修线（Slide）是决定电路板电气性能与美观度的核心环节。熟练掌握PCB Editor软件中的走线与修线命令，不仅能大幅提升布线效率，还能有效规避DRC（设计规则检查）错误。本文将基于PCB Editor的实际操作，详细解析走线命令（Add Connect）与修线命令（Slide）的参数设置与实战技巧，帮助工程师快速掌握规范化的布线流程。

一、走线命令（Connect）

1.1 走线操作两步法

在PCB Editor中，执行走线命令时切忌直接在PCB界面盲目点击。正确的操作应当遵循 "两步法"：

执行指令 ：通过菜单 Route -> Connect 或快捷键（如 F3）激活走线命令。
选择对象 ：在 Find 面板中勾选需要执行该指令的元素或对象。

设计软件的 Find 面板通常会默认勾选所有选项，确保在执行命令时能够顺利捕捉到目标网络或焊盘。

💡 提示：在进行下一步之前，需要进入参数面板和Option面板进行设置。在走线过程中，了解各个参数的含义至关重要，因此请在设置好参数后再进行走线。通常情况下，只需在首次走线时进行设置，后续则无需重复，系统将遵循之前的设置。

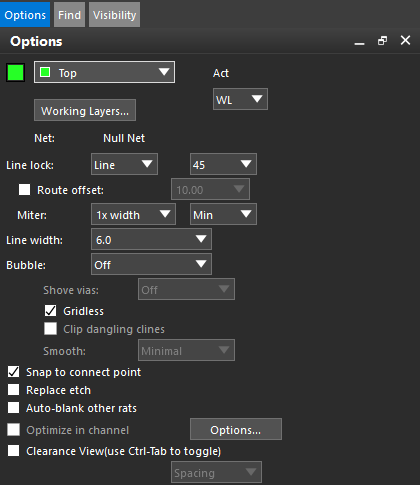

1.2 Option面板参数详解

在执行走线前，务必进入 Option 面板进行参数设置。以下是各参数的详细含义：

参数名称	含义说明
Act	当前被激活的层面，表示当前命令执行所处的层。默认一般为上一次操作结束时停留的层。
Alt	对称层，一般表示打孔换层之后所切换过去的新层面。
Via	规则管理器中所添加的过孔，用于实现换层。
Net	显示当前正在布线的网络名称。
Line lock	走线方式与角度选择。方式有 Line （直线）与 Arc （圆弧）；角度有 Off（任意角度）、90度、45度。一般选择 45度 Line 走线，高速信号推荐 Arc 圆弧走线。
Route offset	布线偏移角度，用于特殊角度走线（如10度走线），高速走线为避免玻纤效应可偏转10度走线。默认无需勾选。
Miter	仅在45度走线时可用，表示走线拐角的长度，默认选择一倍线宽即可，无需特殊修改。
Line width	走线线宽设置。通常按规则管理器中的阻抗线宽走，支持手动修改。
Snap to connect point	自动捕捉走线的连接点，必须勾选，否则无法准确捕捉到焊盘中心。
Replace etch	去除环路走线。当走线形成环路或多余线路时，系统自动去除另一条线路，建议保持勾选。
Auto-blank other rats	布线时关闭PCB中其它飞线的显示，一般无需勾选。

💡 关于Line width的记忆问题 ：如果手动修改了线宽，软件默认下次走线还是使用该宽度。可以在 Setup -> User Preferences 中设置不记忆，避免下次走线时线宽不符合预期。

1.3 Bubble四种模式对比

Bubble 参数决定了走线时遇到障碍物或已有走线的处理方式，是布线模式的核心：

模式名称	模式说明	适用场景
Off	纯手工按照鼠标指引的方向进行布线，不受约束规则的限制。	推荐在常规布线时使用，灵活度最高。
Hug Only	仅以避让方式走线，满足所有约束，极限靠近障碍布线，不影响已布线路。	空间狭小且不允许推挤已有走线时使用。
Hug Preferred	类似Hug Only，采用完全避让方式，极限靠近障碍布线，不影响已布线路。	优先避让，尽量不改变已有走线。
Shove Preferred	推挤模式走线，为了实现当前走线，会自动推挤开已经处理好的线路。	最常用模式，适合大面积自动优化与推挤。

1.4 Shove Vias与Smooth辅助参数

在 Hug 或 Shove 模式下，还包含以下辅助参数：

Shove Vias：推挤过孔的方式。
- Off：不推挤过孔
- Minimal：小范围推挤过孔
- Full：全方位推挤并尽量优化
Smooth：推挤走线的优化程度。
- Off：不优化
- Minimal：小范围优化，不影响线的其他部分
- Full：受影响的走线全程优化
- Super：超级优化（最大优化程度）

二、修线命令（Slide）详解

2.1 使用场景与操作路径

完成初步布线后，若线路不够美观、整齐或需要调整局部走向，可使用 Slide（修线/推挤）命令进行整理。

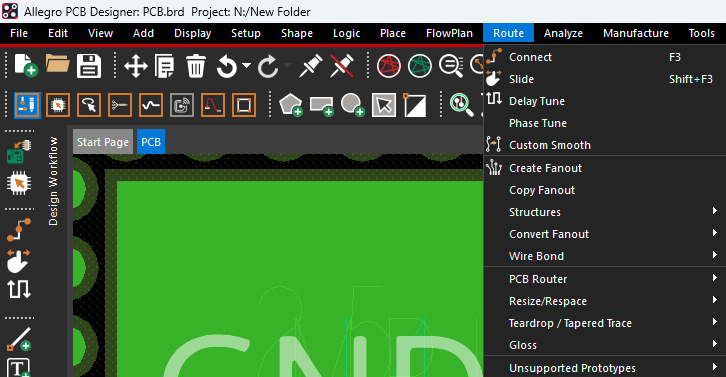

操作路径 ：Route -> Slide，或直接点击工具栏的Slide图标。
参数设置路径 ：Setup -> Design Parameters -> Route -> Slide。

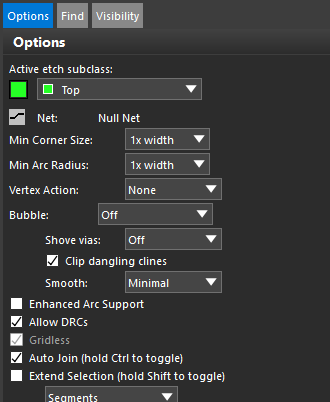

2.2 Option面板参数详解

Slide命令的参数与走线有相似之处，但更侧重于对已有线路的推挤与优化：

参数名称	含义说明
Shove Preferred	推挤模式，为了实现当前修线，推挤开已经处理好的线路。
Shove Vias	推挤过孔的方式：`Off` 不推挤；`Minimal` 小范围推挤；`Full` 全方位推挤并尽量优化。
Smooth	推挤走线的优化程度：从 `Off`（不优化）到 `Super`（最大优化）。
Allows DRCs	推挤时是否允许产生DRC错误，默认勾选。
Gridless	推挤时按格点去推挤走线，默认勾选。
Auto Join	推挤时是否改变拐角长度，需按住 `Ctrl` 键才有效。
Extend Selection	推挤时是否改变所选线段两端线的长度，一般无需勾选。

💡 补充提示 ：在 Design Parameters -> Route -> Slide 参数设置中，还可配置以下参数：

Min corner size（最小拐角大小）：默认1倍线宽（1x width），指拐角能调到的最小尺寸。

Min arc radius（最小弧度半径）：默认1倍线宽，指圆弧拐角的最小半径。

Vertex action（顶点动作）：一般设为 None，调整拐角顶点时的移动方式。

三、常用布线快捷键速查表

为了提升操作效率，建议熟练掌握以下快捷键：

快捷键	功能说明
`F3` / `Ctrl+W`	进入布线模式（Add Connect）
`F3`（布线中）	切换布线层并自动添加过孔
`Tab`（布线中）	旋转当前选中对象 / 实时修改线宽与过孔
`F5`	高亮当前网络或器件
`F6`	完成当前命令（Done）
`Esc`	退出当前命令
`Ctrl+E`	精准移动器件或走线（Edit Move）
`F11`	测量距离
`F9`	平移PCB设计视图
`Ctrl+M`	打开约束管理器（Constraint Manager）

四、走线与修线实战技巧

4.1 格点设置

走线时建议将大格点设置为 5mil，并分成5等份，以获得更精细的操作手感。合理的格点设置能够保证走线的精确度与整齐度。

4.2 Custom Smooth命令

除了基础的Slide修线，还可使用 Route -> Custom Smooth 命令进行全局平滑优化：

在Options选项卡中设置 Corner Type 为 Arc（弧线）或 45度转角
可框选走线或在Find栏勾选Net对整个网络进行优化
使走线短直且拐角最少

⚠️ 注意：添加了等长规则的布线可能无法使用Custom Smooth命令。

4.3 推挤模式选择建议

场景	推荐Bubble模式
常规走线、首次布线	Off （纯手工）或 Shove Preferred（自动推挤）
敏感信号、禁止推挤区域	Hug Only
大面积调整已有走线	Shove Preferred
差分对走线	Shove Preferred + Shove Vias: Minimal

4.4 捕捉与环路注意事项

务必保持以下选项处于正确状态：

✅ Snap to connect point：保持勾选，确保走线能准确捕捉到焊盘中心
✅ Replace etch：保持勾选，避免布线形成环路和多余线段
❌ Auto-blank other rats：一般不勾选，保持飞线可见有助于了解未连接的网络

4.5 走线角度选择

走线方式	适用场景
Line 45°	普通信号走线，最常用
Line 90°	不推荐，容易产生直角反射
Arc（圆弧）	高速信号、射频信号走线，减少信号反射
Off（任意角度）	特殊需求，一般不推荐
