前言

KNX 作为国际标准（ISO/IEC 14543-3）拥有完全开放的协议规范与蓬勃的开源生态，knxd 正是这一开放性的最好注脚------一台普通 Linux 设备即可变身 KNX 路由器。

极物科技的产品同样构建在开放标准之上：自研 KNX 主机的极物 OS 原生支持 KNXnet/IP 路由与隧道双通道，与 knxd、ETS 等主流工具链无缝互通；配套鸿蒙、苹果、安卓三端原生 APP，深度接入 Apple HomeKit 与小度生态，支持主机远程调试------工程调试不受任何私有协议锁定。

一句话概述：本文回答"KNXnet/IP的router、tunnel、ets_router三种模式到底有什么区别、该用哪个"，把模式选型一次讲透。

本文聚焦于 knxd 的路由/隧道/ETS路由三种KNXnet/IP工作模式，涵盖各模式原理、配置方法、选型对比、组播网络要求与常见坑位。

极物科技 | knxd - 路由模式与隧道模式详解

1. 三种模式一览

knxd 的 [server] 段用三个开关声明对外能力：

ini 复制代码

[server]
server = ets_router    ; ETS路由服务（供ETS诊断/编程）
router = router        ; 组播路由模式
tunnel = tunnel        ; 隧道模式
discover = true        ; 可被搜索发现
multicast-address = 224.0.23.12

模式	传输方式	连接方数量	典型用途
router（组播路由）	UDP组播 224.0.23.12:3671	多方，无通道概念	网关↔网关、网关↔主机常驻通信
tunnel（隧道）	UDP单播 + 会话	受网关授权通道数限制	主机↔网关点对点、ETS编程下载
ets_router	UDP组播（ETS专用规则）	ETS软件	ETS在线诊断、下载

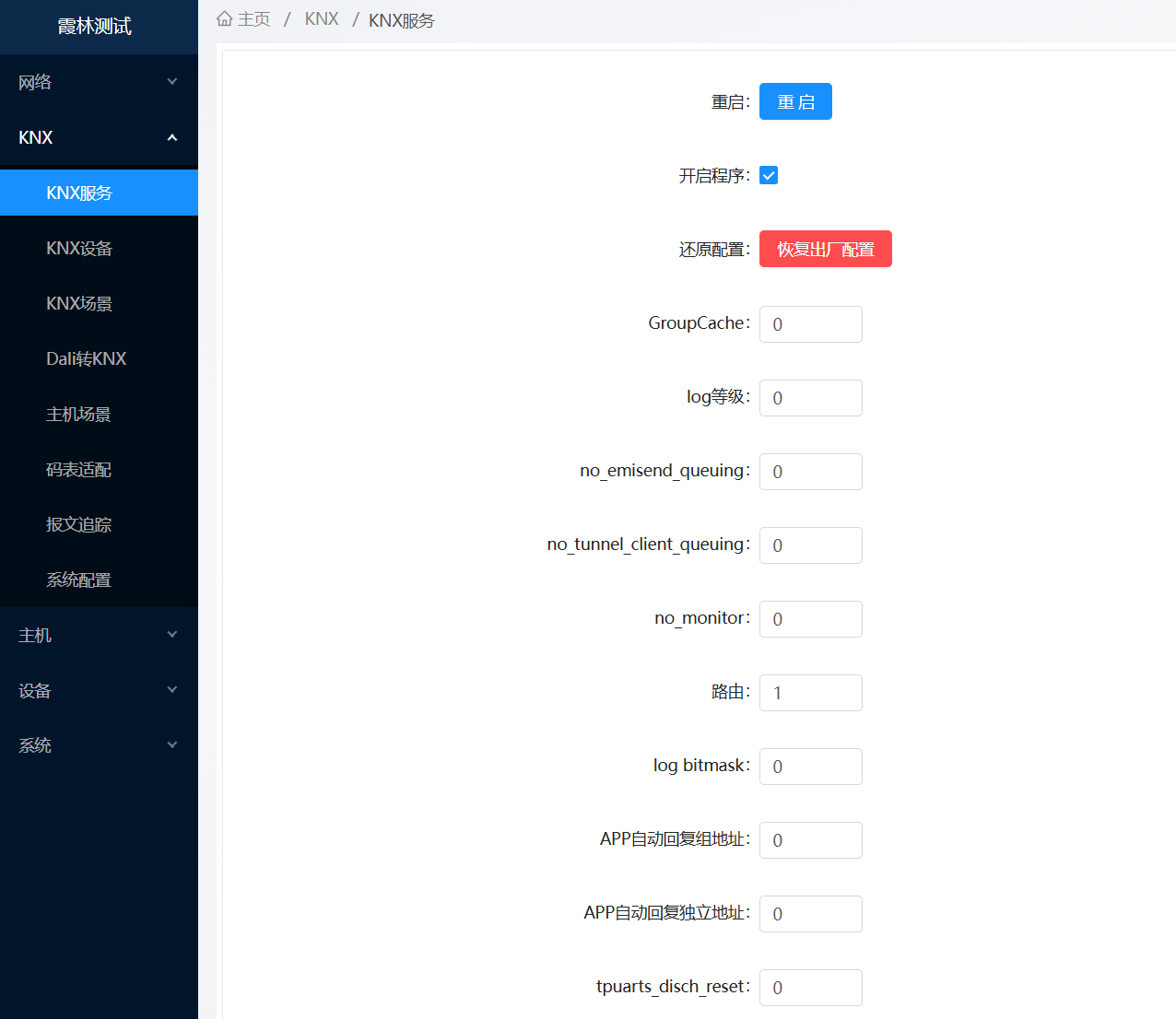

一份"三模式全开"的完整参考配置，工程可直接套用：

ini 复制代码

[main]
addr = 15.15.15              ; knxd自身个体地址
client-addrs = 15.15.1:10    ; 隧道客户端地址池：15.15.1起的10个地址
connections = A.tcp,server,B.unix,C.ncn5120
name = zeewo

[server]
server = ets_router          ; ETS路由服务（供ETS诊断/编程）
router = router              ; 组播路由模式
tunnel = tunnel              ; 隧道模式
discover = true              ; 可被搜索发现
multicast-address = 224.0.23.12

[A.tcp]                      ; TCP接口（6720端口，供客户端连接）
port = 6720
server = knxd_tcp

[B.unix]                      ; Unix Socket接口
path = /var/run/knxd
server = knxd_unix

[C.ncn5120]                  ; TP总线收发器（串口19200bps）
device = /dev/ttyS5
driver = ncn5120
baudrate = 19200

三个注意点：client-addrs 地址池决定隧道模式能同时服务的客户端数（每个客户端占用一个个体地址）；connections 的顺序决定连接链的组织；addr 必须与工程ETS规划一致，避免个体地址冲突。

2. 路由模式（Router，组播）

2.1 工作原理

所有路由模式设备加入同一组播组 224.0.23.12:3671，总线报文以KNXnet/IP Routing帧在组播组内广播：

text 复制代码

设备A ──组播──▶ 224.0.23.12:3671 ──▶ 设备B、设备C、主机（同时收到）

特征：

无连接：不存在"上线/下线"握手，任何一方随时收发；
多方共享：一台主机 + 多台IP网关 + ETS路由可同组并存；
防回环：每个路由设备收到自己发出的帧会自动丢弃（knxd与极物主机均实现该机制）。

2.2 网络要求（重要）

组播模式对网络有硬性要求，是工程现场翻车率最高的环节：

交换机必须开启IGMP Snooping------否则组播被当广播洪泛，全VLAN流量风暴；
网络中需存在IGMP查询器（ querier），通常三层交换机承担；
跨VLAN/跨路由器部署需配置组播路由（PIM），强烈建议KNX设备收敛在同一二层网络；
WiFi桥接、部分家用路由器对组播支持极差，主机与网关之间走有线。

2.3 适用判断

✅ 主机与IP网关常驻通信（极物主机默认方案）

✅ 多网关大平层/多楼栋，需要一台主机统管

❌ 网络设备不可控的存量环境（改隧道）

3. 隧道模式（Tunnel）

3.1 工作原理

隧道是点对点会话：客户端向网关的3671端口发起连接请求，网关分配一个隧道通道，双方以序列号维持可靠传输：

text 复制代码

客户端                    网关
  │── CONNECT_REQUEST ───▶│   建立隧道
  │◀─ CONNECT_RESPONSE ───│   分配通道号
  │── TUNNEL_REQUEST ────▶│   数据帧（带序号）
  │◀─ TUNNEL_ACK ─────────│   确认
  │── DISCONNECT_REQUEST ▶│   释放通道

特征：

会话保活：需要心跳维持（极物主机实现为20秒心跳、60秒超时判定、5秒重连）；
通道授权：网关通常只开1~8个隧道通道，每个客户端占用一个；
可靠传输：帧有序号与ACK，丢包可重传，适合编程下载等不容差错的场景。

3.2 使用要点

连接前确认网关的隧道授权数（tunnel = tunnel 的knxd侧默认可容纳多个客户端，但对端网关才是瓶颈）；
ETS占用一个通道，调试期间主机+ETS同时连同一网关需至少2个授权；
客户端异常退出未发DISCONNECT时，通道会被占用到超时------遇到"通道满"，重启网关最快。

3.3 适用判断

✅ 网络不支持组播的存量环境

✅ ETS在线编程下载

✅ 点对点简单拓扑，不愿折腾组播

❌ 多客户端并发需求大（受通道数限制）

4. ETS路由（ets_router）

server = ets_router 声明knxd可被ETS当作路由式接口使用（ETS设置中"KNXnet/IP"接口、路由模式）。ETS通过组播与knxd交互，可直接完成：

总线扫描与设备诊断；
应用程序下载（逐设备编程）；
组地址监控。

与router的区别在于帧格式细节与握手规则遵循ETS的实现约定，日常工程把knxd的server段照抄模板即可，无需深究。

5. 选型决策表

现场条件	推荐模式
全新项目、网络设备可控	router（组播）
存量网络、组播不可靠	tunnel
主机+ETS+多网关并存	主机router + ETS走tunnel/ets_router
只做调试临时接入	tunnel（即插即走）
跨楼层多交换机	router，但必须逐台开启IGMP Snooping

6. 常见坑位与排查

症状	根因	处置
组播模式单方面能收不能发	交换机组播过滤不对称	检查IGMP Snooping与端口过滤策略
隧道频繁掉线	心跳超时/通道被抢	核对心跳周期，减少并发客户端
ETS连不上knxd	discover未开或防火墙拦3671/UDP	开discover，放行UDP 3671
组播环境偶发风暴	多路由器互转形成环路	只保留一个路由源，其余用tunnel
隧道报文乱序	网络QoS/NAT干扰	隧道两端避免跨NAT，关闭QoS重排

7. 注意事项

一次只选一种常态模式：主机与网关之间要么组播路由、要么隧道，混用两条链路连同一网关会引发重复报文；
心跳参数对齐：隧道模式心跳过短会被网关误杀，过长又恢复慢，极物主机的20s/60s/5s组合经过大量工程验证，自研客户端可直接参考；
组播地址唯一：224.0.23.12是KNX标准地址，多套KNX系统共网时靠个体地址区分，不要尝试改组播地址规避；
抓包验证：模式之争用Wireshark的KNXnet/IP dissector一眼定乾坤（见《knxd - Wireshark抓包与总线监控》）。

8. 相关文档

《极物科技 | knxd - 部署与配置完全指南》
《极物科技 | KNX网关 - KNXnet/IP路由器对接配置》
《极物科技 | KNX协议 - Tunneling隧道协议详解》
《极物科技 | KNX协议 - 组播路由机制详解》
《极物科技 | knxd - Wireshark抓包与总线监控》
