极物科技 | KNX未知设备 - 自动识别与管理机制

前言

KNX 生态的强大在于"广"：全球数百家厂商的灯具、窗帘、暖通、传感设备都遵循同一套组地址模型，即插即用、互联互通。

在此基础上，极物主机将八类 KNX 设备统一抽象为一套简洁的 UDP 控制接口，第三方系统无需了解 KNX 报文细节即可完成对接。本文给出该接口在具体设备上的字段定义、报文示例与工程实施建议。

一句话概述：本文回答"总线上冒出主机不认识的报文怎么办"------未知设备机制保证任何未映射的组地址报文都不会被静默丢弃，而是被捕获、归类、待补录。

1. 为什么需要未知设备机制

实际工程中"漏网报文"非常常见：

来源	场景
ETS工程变更	调试员在ETS里加了新对象但忘了重新导出XML
第三方直发	其他系统直接向总线写值（未经主机）
名称不规范	组地址命名不符合`名称#类型#序号`规则，导入时无法归类
遗留配置	前任工程师生成的旧地址，设备早已拆除

没有未知设备兜底时，这些报文被静默丢弃，表现为"面板按了没反应"却无处排查。

2. 捕获机制

组地址分发层的兜底逻辑（脱敏示意）：

c 复制代码

void on_frame_received(uint16_t ga, uint8_t apci, uint8_t *data, int len)
{
    device_func_t *func = lookup_by_group_address(ga);

    if (func != NULL) {
        dispatch_to_device(func, apci, data, len);   /* 正常分发 */
        return;
    }

    /* 未映射 → 捕获进未知设备列表 */
    unknow_device_capture(ga, apci, data, len);
}

捕获时会记录：

记录项	说明
组地址	如 3/2/17
APCI类型	读/写/响应
最近数据值	便于推断语义（1bit开关？1byte百分比？）
出现次数与最近时间	判断该地址是否活跃

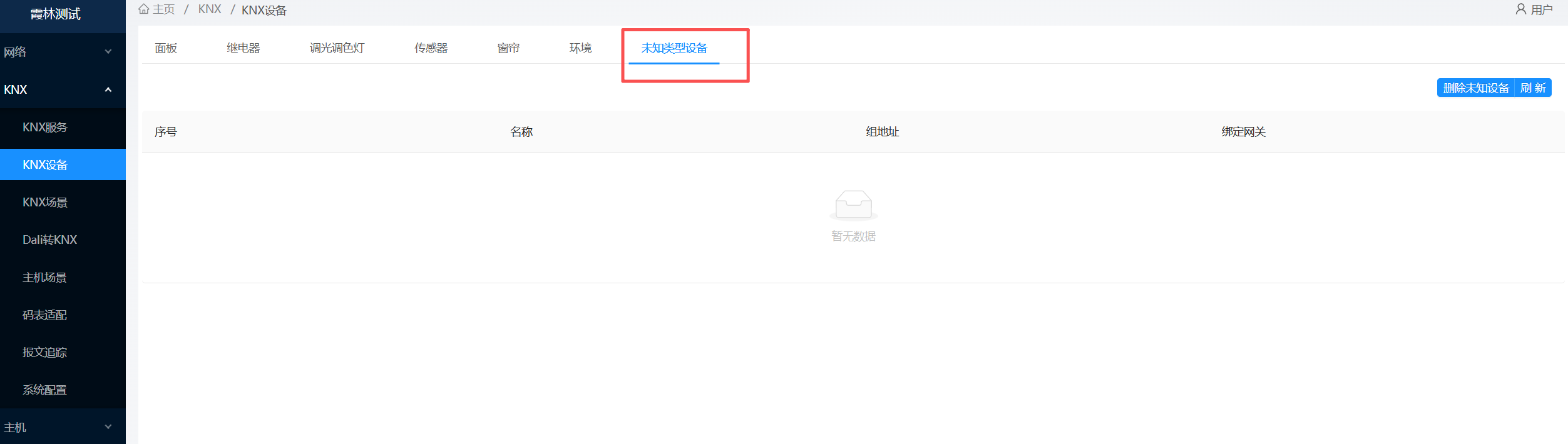

3. 未知设备列表的典型用法

3.1 语义推断三步法

text 复制代码

① 看数据特征：
   只有00/01            → 大概率开关/触发类（1bit）
   0~100连续值          → 百分比（调光/窗帘/角度）
   16~30范围            → 温度设定
   随机0~255            → 场景号或枚举

② 看触发时机：
   面板按键瞬间出现     → 按键对象地址
   调光拖动时连续变化   → 亮度反馈地址
   空调面板改温度时出现 → 设定温度地址

③ 对照ETS工程：
   在ETS中按组地址搜索，确认对象名与所属设备

3.2 补录为正式设备

推断出语义后，两条路径补录：

Web手工添加：在设备管理页按设备类型添加，绑定该组地址（见系列第36篇）；
修ETS源头 ：在ETS中把该组地址改名为功能名称#类型#序号规范格式，重新导出XML一键导入（推荐------一劳永逸）。

补录后未知列表中该地址消失，报文正常进入设备模型。

4. 工程遗留地址清理

交付前的清理流程：

text 复制代码

① 开启报文追踪，让系统运行24~72小时（覆盖各种使用场景）
② 导出未知设备列表 + 追踪记录
③ 逐地址判定：
   活跃+有用   → 补录
   活跃+无用   → 在ETS中禁用发送方对象
   不活跃     → 标记遗留，从工程中删除
④ 重新导出XML并导入，验证未知列表清空

⚠️ 客户入住后"神秘报文"再现（如保洁误按隐蔽面板），可远程WEB查看未知列表快速定位，无需上门。

5. 未知设备与报文追踪的配合

工具	角色
未知设备列表	静态汇总"谁没被认识"
报文追踪（RX链路）	动态回放"它什么时候说了什么"

排障组合拳：未知列表发现地址 → 追踪链路查它的报文时序 → 推断语义 → 补录。

6. 常见问题

现象	处置
未知列表为空但设备不响应	报文根本没到主机（物理层/通道问题），先查追踪RX
未知地址频繁闪现	可能是传感器状态地址，补录为对应设备的状态项
补录后仍进未知列表	组地址填写格式错误（如1/1/1写成1.1.1）
XML重导入后手工补录丢失	导入会重置设备表，补录内容需在ETS侧固化后重导

7. 相关文档

《极物科技 | KNX设备 - Web添加与管理指南》
《极物科技 | KNX工程 - ETS导出XML一键导入指南》
《极物科技 | KNX报文追踪 - 功能总览与使用指南》
《极物科技 | KNX协议栈 - 系统架构与分层设计》

文档说明与勘误

本文示例报文与配置均取自真机联调环境，其中设备名称、场景名、个体地址等均为演示数据，实际使用时请按工程命名规范替换。
文中端口号、报文类型与字段定义以成文时的固件版本为准；若与后续版本存在差异，请以主机 Web 端「系统配置 --- 接口说明」页面展示的内容为准。
系列文档之间通过「相关文档」小节互相引用，建议按编号顺序阅读，先看协议规范再看工程实战。
如发现示例报文与现场不一致，欢迎在评论区留言指正，我们会持续核对并修订本文。

本文由极物福州研发团队整理。
