前言
在专业照明与楼宇控制领域，KNX 与 DALI 是公认的两大国际标准：KNX 长于面板、遮阳、暖通等系统级控制，DALI 长于灯具级精细调光。
两套标准在工程中常常并存：KNX 负责系统级联动，DALI 负责灯具级精细调光，融合的关键在于组地址映射与状态同步。本文从双总线融合架构出发，说明地址映射规则、双向联动链路与状态同步的实现方式。
一句话概述：本文回答"DALI的灯怎么映射成KNX组地址"------映射规则设计得好，ETS面板、极物主机、第三方系统三方都能无歧义地控制同一盏灯。
1. DALI侧的寻址资源
配置映射前先盘点DALI侧资源：
| 资源 | 容量/规则 | 用途 |
|---|---|---|
| 短地址 | 0~63（每DALI总线64盏灯） | 逐灯单控 |
| 分组 | 0~15（每总线16组） | 组播控制（推荐主用） |
| 场景 | 0~15（每总线16个） | DALI侧本地场景 |
| 广播 | 全总线 | 全开/全关 |
💡 推荐用分组（Group）而非短地址做映射主体：分组语义稳定（换灯不用改映射），地址消耗少；仅重点单灯（如餐吊灯）用短地址映射。
2. 映射规则设计
2.1 分组→组地址映射模板
text
DALI分组 KNX组地址 语义
────────────────────────────────────────
Group 0 (客厅灯带) → 2/1/1 亮度控制 DPT 5.001
→ 2/1/101 亮度状态
Group 1 (客厅射灯) → 2/1/2 亮度控制
→ 2/1/102 亮度状态
Group 2 (餐厅吊灯) → 2/1/3 亮度控制
...
短地址0 (餐吊单灯) → 2/2/1 亮度控制 （重点单灯）
双色温组 (Group 3) → 2/3/1 色温控制 DPT 5.001
→ 2/3/101 色温状态2.2 三条设计原则
- 专用主组：DALI映射地址独占一个主组（如上例主组2），与KNX原生照明地址（主组1）分离，一眼可辨来源；
- 控制/状态成对：与KNX侧惯例一致，状态地址=控制地址+100；
- 一址一义：亮度、色温、开关各自独立地址，不把多个语义挤进一个对象。
2.3 双色温灯的映射
DT8双色温灯具需要两对地址（亮度+色温），映射到极物主机后成为一台"双色温灯"设备（UDP 2157端口，brightness+color字段），色温值域2700~6500K由网关换算为DALI Tc指令。
3. 网关接入配置流程
text
① DALI侧：灯具编址（自动分配短地址）→ 按回路划分分组
② 网关侧：配置DALI主控参数（总线电流预算、掉电保存策略）

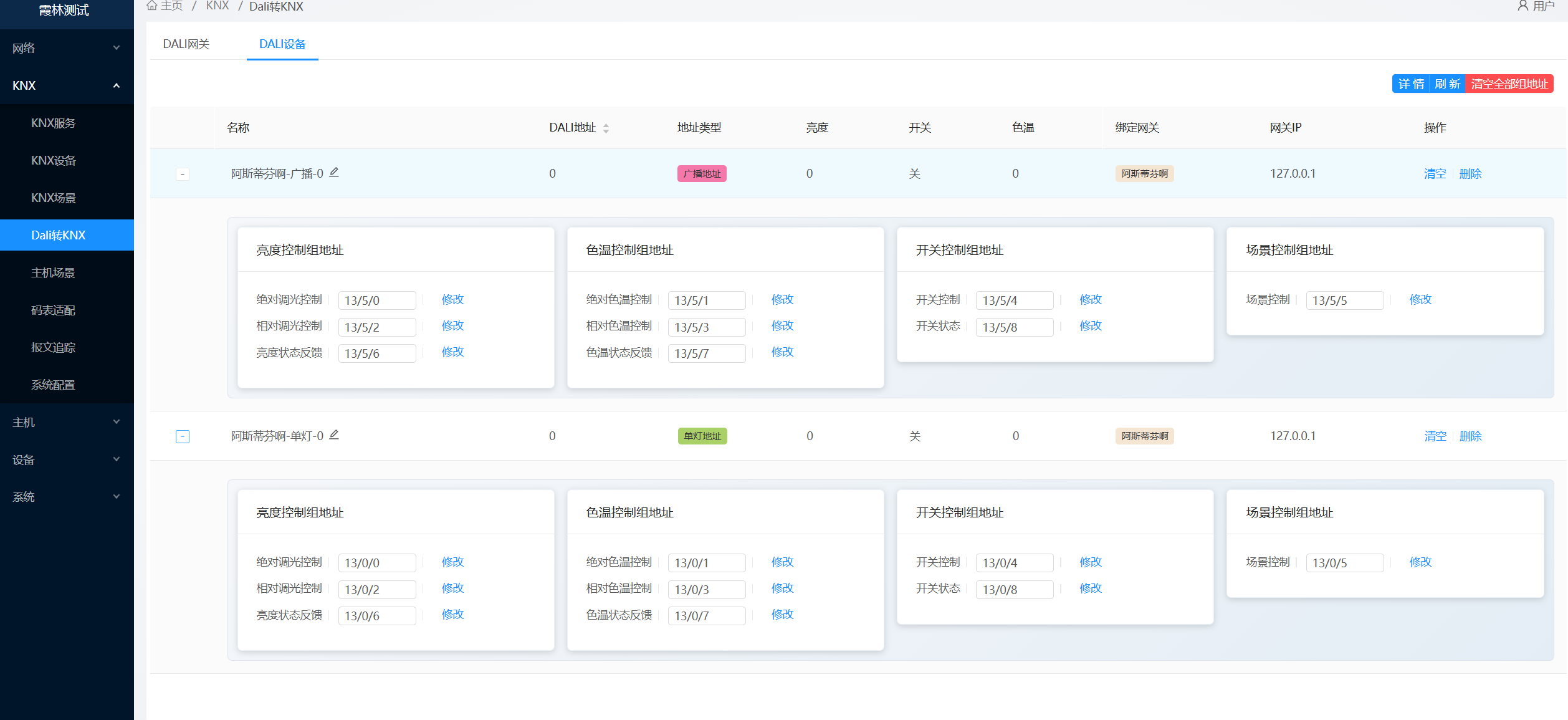

③ 映射侧：在网关配置工具中逐条建立
DALI分组/短地址 ⇔ KNX组地址 ⇔ DPT
④ 主机侧：ETS导出XML（含映射地址）导入极物主机，
或Web手工添加对应设备模型
⑤ 校验：双向测试（见下节）极物主机对接DALI网关的会话层：网关与主机之间为UDP会话，每5秒保活，网关掉线时主机侧其下挂DALI设备标记为不可达（状态不误报、控制不盲发）。
4. 配置校验清单
| 校验项 | 方法 | 通过标准 |
|---|---|---|
| 正向控制 | 逐组地址下发亮度25/50/75 | 灯具分级点亮无错位 |
| 反向状态 | 现场调光/换灯后观察状态地址 | 状态回读值与实际一致 |
| 双色温 | 下发2700K/6500K两端点 | 色温明显变化 |
| 分组隔离 | 单控Group 1 | 其他组纹丝不动 |
| 掉电恢复 | 断网关电再上电 | 映射配置保持、状态重新同步 |
| 并发 | 一键场景触发全部分组 | 全部到达无丢帧 |
5. 常见映射错误
| 错误 | 现象 | 修正 |
|---|---|---|
| DPT配错 | 调光变开关（5.001配成1.001） | 网关侧改对象DPT |
| 组号错位 | 控制A组亮B组 | 对照DALI分组表重排映射 |
| 地址复用 | KNX原生照明与映射地址撞车 | 映射迁入独立主组 |
| 忘配状态地址 | 灯可控但状态不回 | 每控制地址补配对状态地址 |
| 超地址预算 | 大照明工程组地址耗尽 | 用分组映射替代逐灯映射 |
6. 相关文档
- 《极物科技 | DALI转KNX - 双总线融合架构总览》
- 《极物科技 | DALI转KNX - 双向联动与状态同步实战》
- 《极物科技 | KNX协议 - 组地址机制深度解析》
- 《极物科技 | KNX彩色灯 - RGB与色温控制对接》
文档说明与勘误
- 本文示例报文与配置均取自真机联调环境，其中设备名称、场景名、个体地址等均为演示数据，实际使用时请按工程命名规范替换。
- 文中端口号、报文类型与字段定义以成文时的固件版本为准；若与后续版本存在差异，请以主机 Web 端「系统配置 --- 接口说明」页面展示的内容为准。
- 系列文档之间通过「相关文档」小节互相引用，建议按编号顺序阅读，先看协议规范再看工程实战。
- 如发现示例报文与现场不一致，欢迎在评论区留言指正，我们会持续核对并修订本文。
本文由极物福州研发团队整理。
