前言
在专业照明与楼宇控制领域，KNX 与 DALI 是公认的两大国际标准：KNX 长于面板、遮阳、暖通等系统级控制，DALI 长于灯具级精细调光。
两套标准在工程中常常并存：KNX 负责系统级联动，DALI 负责灯具级精细调光，融合的关键在于组地址映射与状态同步。本文从双总线融合架构出发，说明地址映射规则、双向联动链路与状态同步的实现方式。
一句话概述：本文用三个实战案例打通双总线联动的"最后一公里"------KNX面板控DALI灯、DALI灯状态回显KNX面板、传感器跨总线自动化。
1. 实战一：KNX面板控制DALI灯组
需求：客厅KNX三联面板，键1全开全关、键2调亮、键3调暗，控制DALI客厅灯带+射灯两组。
配置路径（经主机场景引擎，推荐）：
text
① DALI侧：客厅灯带→Group 0，客厅射灯→Group 1（已完成映射）
② 主机侧：创建设备"客厅-灯带"（调光）、"客厅-射灯"（调光）
③ 面板绑定：
键1 → 主机场景"客厅灯光全开/全关"（切换式）
键2 → 主机联动：灯带/射灯 亮度+10（上限100）
键3 → 主机联动：灯带/射灯 亮度-10（下限5，防熄灭）联动逻辑（第三方侧等价实现）：
python
def on_key(dev_id, sub_id):
if (dev_id, sub_id) == (1, 1): # 键1：全开全关
if any_light_on("客厅"):
dim("客厅-灯带", 0); dim("客厅-射灯", 0)
else:
dim("客厅-灯带", 100); dim("客厅-射灯", 80)
elif (dev_id, sub_id) == (1, 2): # 键2：调亮
step("客厅-灯带", +10); step("客厅-射灯", +10)
elif (dev_id, sub_id) == (1, 3): # 键3：调暗
step("客厅-灯带", -10, floor=5); step("客厅-射灯", -10, floor=5)DALI侧渐变：调光步进经网关转为DALI指令，执行器自带渐变曲线，按键体验平滑。
2. 实战二：DALI状态回显KNX面板
需求：DALI灯组的开关状态实时显示在KNX面板状态灯上。
链路：
text
DALI灯具状态变化
→ 网关写入KNX状态组地址（2/1/101）
→ 极物主机收到 → update报文（UDP 2155）
→ 第三方/主机联动 → 面板LED控制报文（UDP 2150）
→ 面板状态灯亮灭配置要点：
- 网关侧勾选"状态主动上报"（DALI ARC回读变化触发）；
- 状态灯绑定规则见系列第55篇（状态灯n = sub_id 8+n）；
- 联动侧做亮度阈值判断（亮度>0=亮）而非仅开关标志，避免"亮度1%也显示全亮"的误导。
3. 实战三：KNX传感器触发DALI自动化
需求：书房KNX存在传感器，人来灯亮40%，人走10分钟后灯灭；夜间自动降为25%。
python
def on_sensor(msg):
d = msg["driver_data"] # UDP 2151
if d["name"] != "书房-存在感应":
return
if d["action"] == "on":
level = 25 if is_night() else 40 # 夜间低亮度
dim("书房-DALI灯组", level)
else:
after(600, lambda: dim_if_still_empty("书房-DALI灯组", 0))关键细节：离开延时内再次检测到人，必须取消挂起的关灯任务（"人在房间走动"不应被灭灯）；DALI侧渐变3~5秒，避免夜间突然全亮刺眼。
4. 双向状态一致性保障
跨总线联动最大的坑是状态回环 与状态漂移：
| 风险 | 机制 | 保障手段 |
|---|---|---|
| 控制回环 | A状态变化触发B，B又触发A | 联动规则单向化（源→目标），禁止对称规则 |
| 重复报文 | DALI网关与主机各自重发 | 主机侧防抖窗口去抖 |
| 半程失败 | KNX侧成功DALI侧失败 | 状态地址回读校验，失败重试一次 |
| 时序错乱 | 快速连续操作 | 末值生效（以最后一次目标值为准，中间值跳过） |

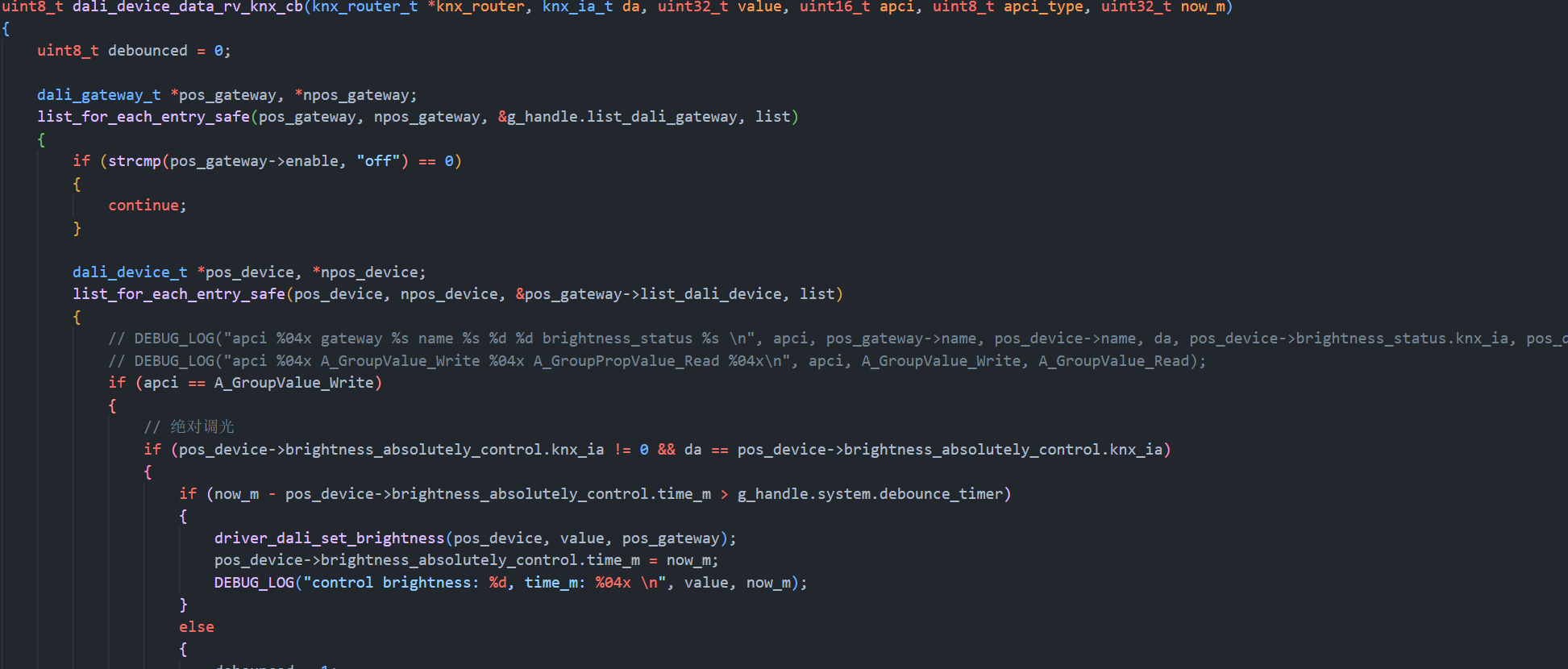

c
/* 联动状态一致性的骨架逻辑（示意） */
void sync_cross_bus(const char *dal, const char *knx_dev)
{
int target = get_last_target(knx_dev); /* 末值生效 */
if (dal_set(dal, target) != OK) { /* 跨总线下发 */
dal_set(dal, target); /* 单次重试 */
}
/* 不立即更新本地状态，等待状态地址回读校准 */
}5. 交付验收清单（双总线联动）
text
□ 面板→DALI灯：三档亮度操作正常
□ DALI现场调光→面板状态灯回显正确
□ 传感器联动：来人/离开/延时取消 三路径正确
□ 夜间模式亮度降档生效
□ 全场景压力测试：连续10次场景切换无状态错乱
□ 断电恢复：网关/主机分别重启后状态自动收敛6. 相关文档
- 《极物科技 | DALI转KNX - 双总线融合架构总览》
- 《极物科技 | DALI转KNX - 网关配置与组地址映射》
- 《极物科技 | KNX按键面板 - LED背光与状态灯控制》
- 《极物科技 | KNX场景 - 主机场景与APP免编程调试》
文档说明与勘误
- 本文示例报文与配置均取自真机联调环境，其中设备名称、场景名、个体地址等均为演示数据，实际使用时请按工程命名规范替换。
- 文中端口号、报文类型与字段定义以成文时的固件版本为准；若与后续版本存在差异，请以主机 Web 端「系统配置 --- 接口说明」页面展示的内容为准。
- 系列文档之间通过「相关文档」小节互相引用，建议按编号顺序阅读，先看协议规范再看工程实战。
- 如发现示例报文与现场不一致，欢迎在评论区留言指正，我们会持续核对并修订本文。
