程序员学架构（一）：一张图看懂 Java 后端架构：一个请求怎样从手机到数据库？

《程序员学架构：Java 后端与微服务》系列第 1 篇

本文定位：先建立一张 Java 后端系统的整体地图，不急着深入 Spring、Redis、MySQL 的底层原理。

我们每天都在写代码：

java 复制代码

Controller
Service
Mapper

也经常会接触：

text 复制代码

Spring Boot
MyBatis
Redis
MySQL
Nginx
Docker

但大家写代码的时候，有没有好奇过一个问题：

我们写的这些代码，放到整个系统里面到底处在什么位置？

比如用户打开手机 App 或小程序，点击一个按钮：

text 复制代码

查看空闲座位

前端发送了一个 HTTP 请求。

那么这个请求接下来去哪了？

text 复制代码

手机
  ↓
？？？
  ↓
Controller
  ↓
Service
  ↓
Mapper
  ↓
MySQL

它是怎么从用户的手机，通过互联网找到我们的服务器的？

为什么到了服务器以后，经常还要先经过 Nginx？

Spring Boot 又是怎么接收到这个请求的？

Controller、Service、Mapper 分别在整个链路的什么位置？

为什么有时候查 Redis，有时候查 MySQL？

数据库查询完成以后，数据又是怎样一层一层返回，最终重新变成用户手机屏幕上的内容？

如果把这些问题串起来，其实就是一条完整的：

系统请求链路。

这一篇我们暂时不深入某一个框架的底层原理。

先站得高一点，看清楚整个系统。

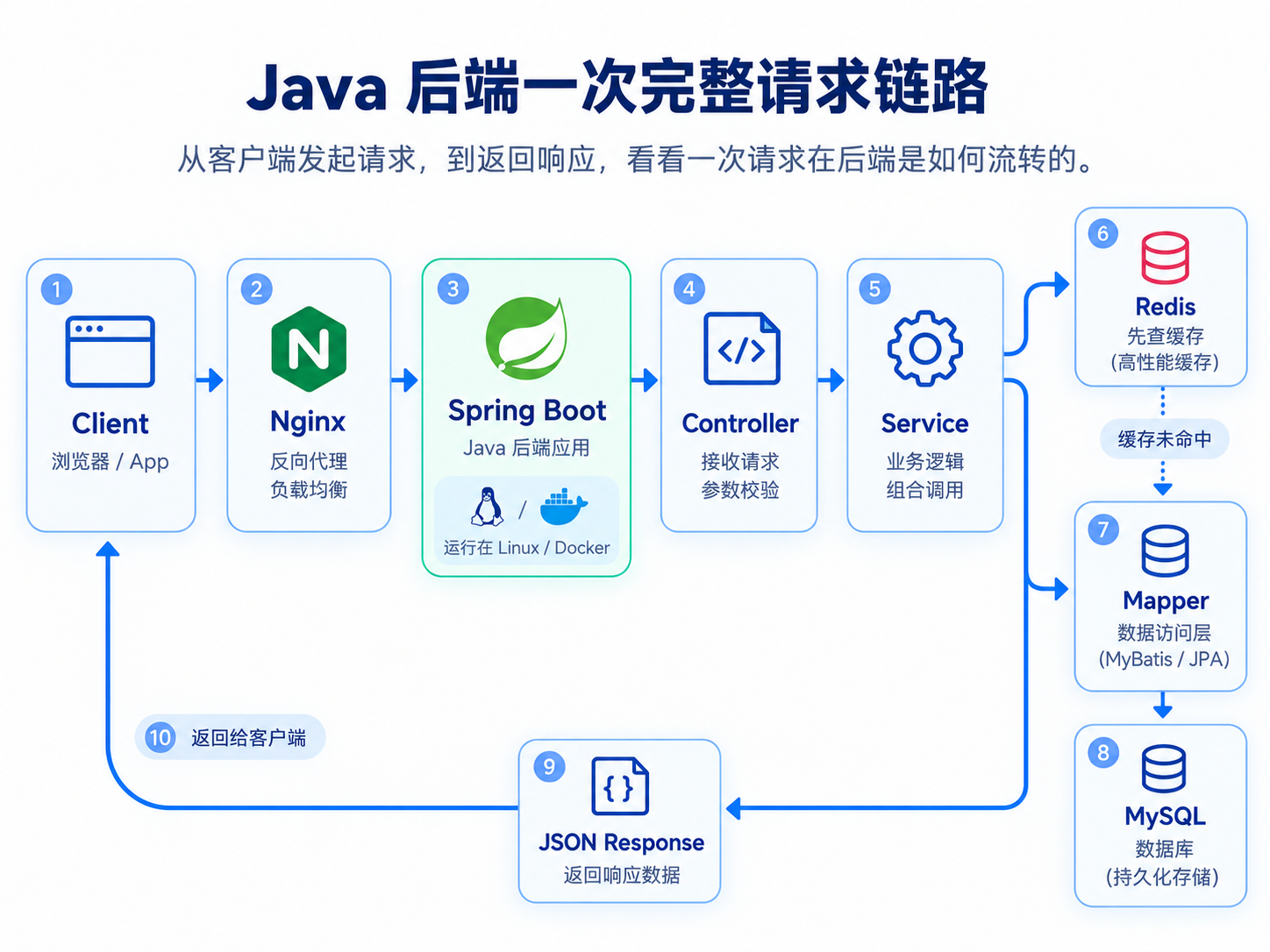

看看一个最普通的请求，是怎样完成下面这趟旅程的：

text 复制代码

用户点击手机
      ↓
发送 HTTP 请求
      ↓
经过互联网
      ↓
到达服务器 / Nginx
      ↓
进入 Spring Boot
      ↓
Controller
      ↓
Service
      ↓
Redis / MySQL
      ↓
查询并处理数据
      ↓
返回 JSON
      ↓
经过网络返回手机
      ↓
前端解析数据
      ↓
展示给用户

只要先把这条链路真正看懂，后面再学习 Spring、Redis、MySQL、Nginx、微服务、网关、负载均衡、消息队列，就不会只是一个个孤立的技术名词。

因为你会慢慢知道：

它们为什么会出现在系统里，又分别解决了整条请求链路上的什么问题。

一、从一个最普通的请求开始

假设用户在手机上打开你的系统，点击：

text 复制代码

查看某家门店今天还有哪些空闲座位

前端会发送一个 HTTP 请求，例如：

http 复制代码

GET /api/stores/1001/seats/available

很多时候我们写后端代码，是从 Controller 开始看的。

但实际上，对于用户来说，这个请求的旅程早在进入 Controller 之前就已经开始了。

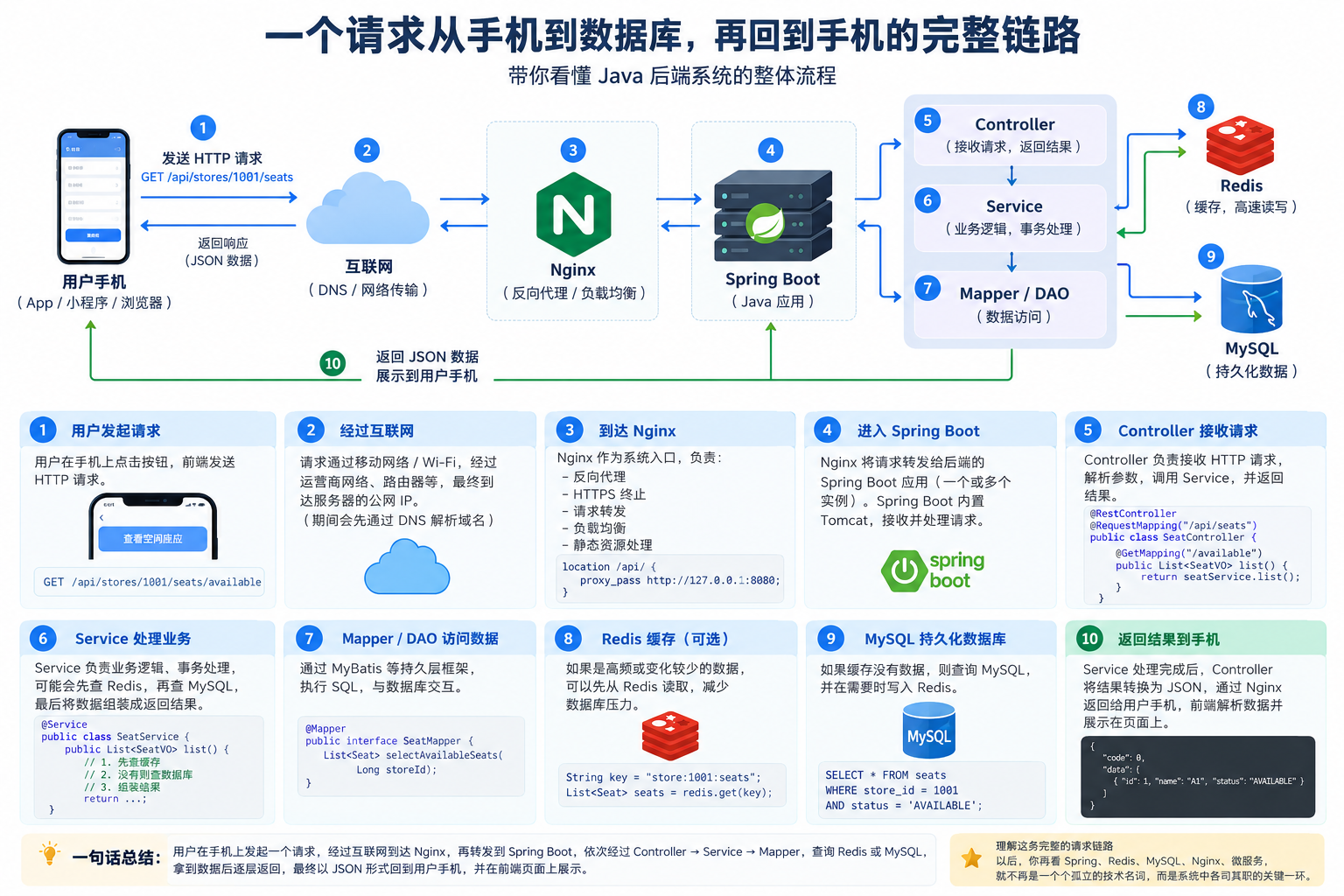

它通常会经历：

text 复制代码

手机 / 浏览器
      ↓
发送 HTTP 请求
      ↓
互联网
      ↓
Nginx
      ↓
Spring Boot
      ↓
Controller
      ↓
Service
      ↓
Redis / MySQL
      ↓
处理结果
      ↓
Controller 返回 JSON
      ↓
Nginx
      ↓
互联网
      ↓
手机收到响应
      ↓
前端渲染页面

这就是我们接下来要一点点拆开的：

一个请求从手机出发，到数据库，再从数据库返回手机的完整链路。
