在电子产业高速发展的当下，PCB（Printed Circuit Board，印制电路板）作为各类电子产品的核心基石，广泛应用于汽车电子、通信设备、工控、医疗仪器、消费电子等诸多领域，其品质直接决定终端产品的性能与寿命。然而，随着PCB向高密度、精细化方向发展，传统AOI设备"误报率高、人工复判量大、品质一致性差"的痛点愈发突出。如何破局？一套基于边缘智能计算平台的AI视觉复判系统，正在重新定义PCB质检模式。
传统PCB质检痛点突出：智能化升级迫在眉睫

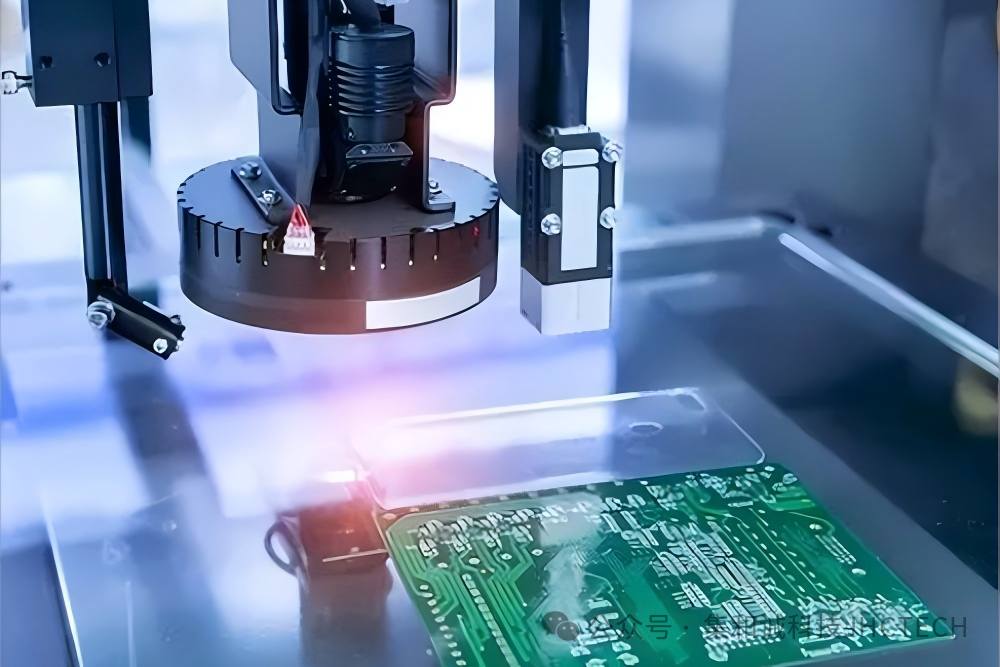

根据产品应用场景不同，PCB检测标准存在显著差异。由于PCB生产背景复杂、工艺属性强、产品尺寸规格多样，传统算法的兼容适配难度极大。PCB生产厂早期普遍采用基于传统算法的AOI（自动光学检测）/AVI（自动外观检测）设备进行缺陷检测，但存在以下核心痛点：
调试复杂
设备调试复杂，对操作人员经验要求高
误报率高
传统算法误报率高，大量"假点"需要人工复核
人力成本高
平均一台AOI设备需配置3-6名质检人员进行人工复判
一致性差
人工复判受疲劳、经验、主观判断影响
质量难控
质检数据难以追溯，质量管控缺乏数据支撑
随着AI深度学习技术的成熟，基于AI视觉的智能缺陷复判方案成为PCB行业质检升级的必然趋势。AI方案能够自动识别并过滤AOI设备的误报，仅将真正的缺陷提交人工确认，大幅降低人工复判工作量，同时提升检测一致性和质量追溯能力。
AI + 边缘计算：打造PCB智能缺陷复判解决方案
本方案基于客户工业AI视觉平台，采用BRAV-7721AI边缘计算作为AI推理计算核心，构建PCB智能缺陷复判系统。系统对接产线AOI/AVI设备，实时接收疑似缺陷图像，通过深度学习模型进行智能分类与复判，自动过滤误报，仅将真实缺陷推送至复检工位，实现"AI初判+人工终审"的高效质检模式。

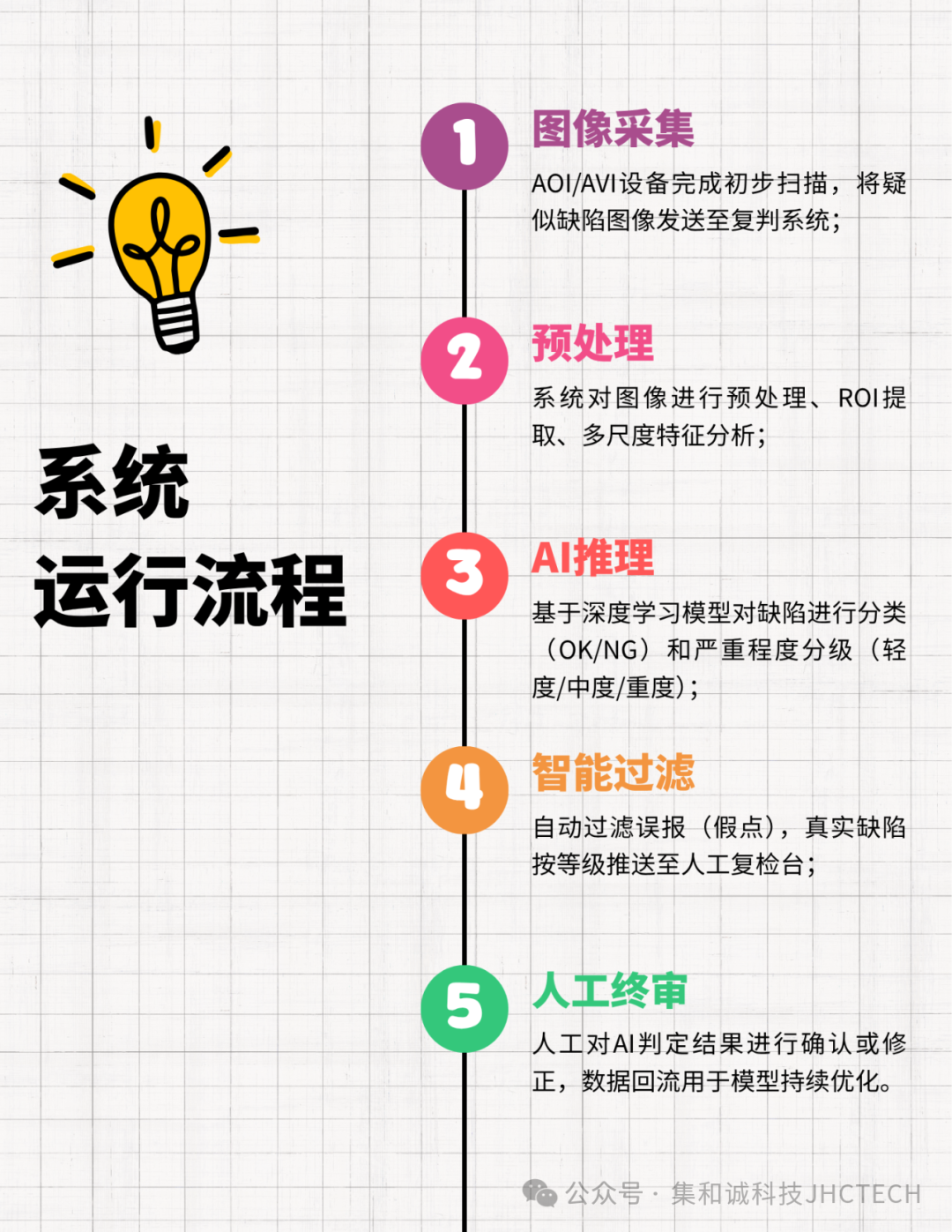

系统运行流程
核心价值在于
AI承担了最繁重的初筛工作，人工只需聚焦于少量真实缺陷的终审，工作量锐减，标准统一性大幅提升。
硬核算力平台：BRAV-7721边缘计算整机
整套方案硬件以BRAV‑7721 边缘计算系统整机为核心，面向大面阵相机或面阵+线扫混合检测场景，最高可支持8路POE工业相机同时接入，充分满足中大型 PCB 产线智能复判的算力与接口需求。

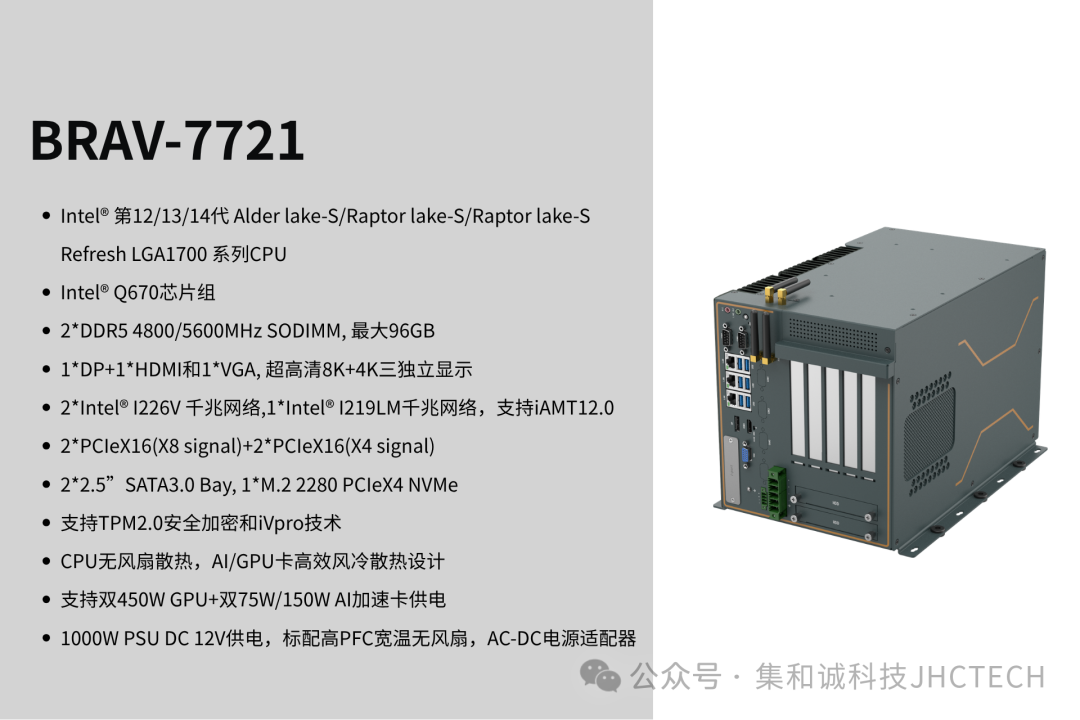

BRAV-7721------采用Intel Q670芯片组，支持第12/13/14代Intel Core处理器，专为工业视觉、AI推理、边缘计算等高性能应用场景设计。

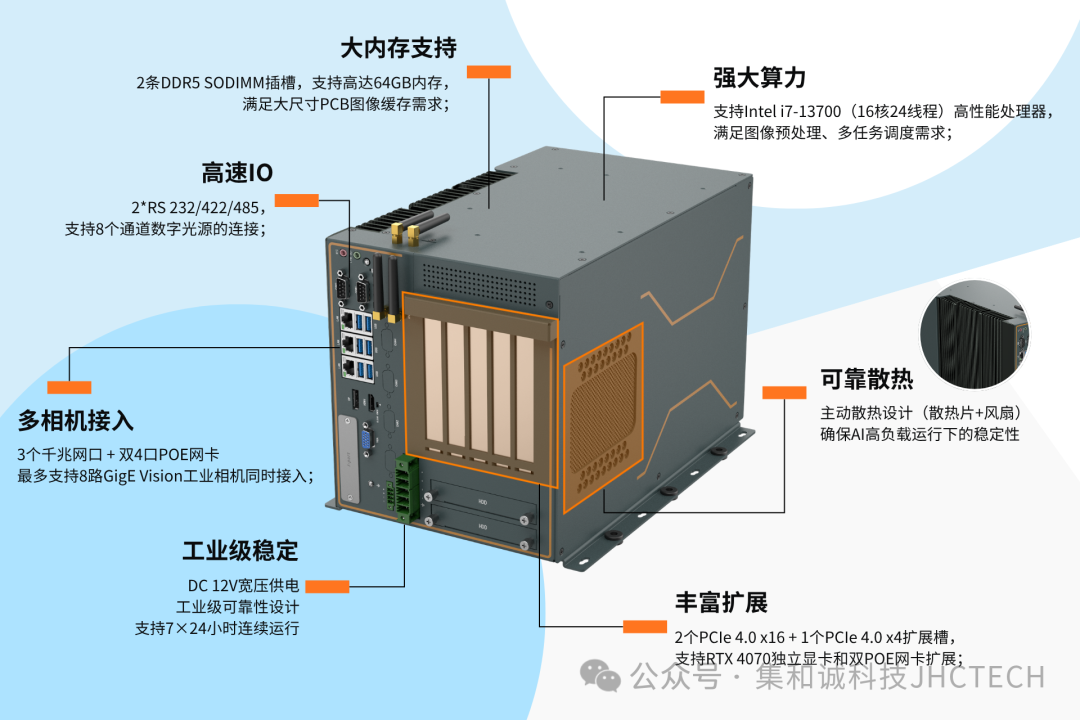

在本方案中，BRAV-7721承担以下关键作用：
-
**强大算力：**支持Intel i7-13700（16核24线程）高性能处理器，满足图像预处理、多任务调度需求；
-
**大内存支持：**2条DDR5 SODIMM插槽，支持高达64GB内存，满足大尺寸PCB图像缓存需求；
-
**丰富扩展：**2个PCIe 4.0 x16 + 1个PCIe 4.0 x4扩展槽，支持RTX 4070独立显卡和双POE网卡扩展；
-
**多相机接入：**3个千兆网口 + 双4口POE网卡，最多支持8路GigE Vision工业相机同时接入；
-
**高速IO：**2*RS 232/422/485，支持8个通道数字光源的连接；
-
**工业级稳定：**DC 12V宽压供电，工业级可靠性设计，支持7×24小时连续运行；
-
**可靠散热：**主动散热设计（散热片+风扇），确保AI高负载运行下的稳定性。
BRAV-7721不仅承担AI推理计算，同时负责图像采集调度、存储管理和与MES系统的数据交互，真正实现"边端智能一体化"。
方案核心优势
|-------------|-----------------|----------------------|
| 维度 | 传统人工复判 | AI智能复判 （本方案） |
| 单台AOI配员 | 3-6人 | 1-2人（仅终审） |
| 复判效率 | 2000-3000点/人/小时 | AI实时处理， 人工仅确认NG |
| 误报过滤率 | 人工逐个判断 | 70%-90% 自动过滤 |
| 检测一致性 | 受人员状态影响大 | AI标准统一， 一致性≥99% |
| 漏检率 | 约1%-3% | ≤0.5% （AI+人工双重保障） |
| 数据追溯 | 纸质或无记录 | 全量数字化存储， 支持SPC分析 |
| 投资回报周期 | --- | 约8-12个月 |
落地实践与效益
目前，该智能复判系统已在多家PCB头部企业成功部署，覆盖HDI板、软硬结合板、IC载板等多种产品类型。实际应用数据显示：
**✅**替代70%以上人工复判工作量，单条产线可减少3-5名质检人员；
**✅**过杀率与漏检率显著下降，品质稳定性大幅提升；
**✅**全流程质量数据可追溯，为工艺改进和SPC统计提供数据支撑。
BRAV-7721边缘计算整机，凭借强大的计算性能、丰富的I/O扩展和工业级可靠性，为AI视觉检测系统提供了坚实的硬件底座。配合领先的工业AI视觉算法与GPU推理加速，本方案正帮助制造企业实现降本、提质、增效的全面突破。
