一字段，一份副本：Elasticsearch 列式存储如何丢弃倒排索引

作者：来自 Elastic Martijn van Groningen

每个字段只存储一份副本，意味着不再需要倒排索引，因此 doc values 现在可以批量读取，而跳过器（skippers）则允许查询跳过整个文档范围；与此同时，新增的映射属性可以控制每个字段允许包含哪些内容。

想获得 Elastic 认证？了解下一期 Elasticsearch Engineer 培训 什么时候开始！你现在就可以开始 免费云试用，或者立即在你的 本地机器 上试用 Elastic。

作为 9.5.0 版本发布的一部分，Elasticsearch 引入了处于技术预览阶段的 columnar 和 logsdb_columnar 索引模式。从 1.0.0 版本开始，Elasticsearch 就已经通过 Lucene 的 doc values 使用列式存储。Lucene 的 doc values 为分析和搜索功能提供支持，例如按字段进行分组和排序。那么，columnar 索引模式发生了什么变化？

这些变化涉及存储和性能，以及开箱即用（out-of-the-box - OOTB）的体验。在 9.5.0 之前，Elasticsearch 默认作为基于文档的搜索引擎运行。从存储方式来看，它可以被配置为表现得像一个列式系统，但这并不是开箱即用的体验。columnar 索引模式 进行了多项根本性的改变，使 Elasticsearch 能够针对列式分析和搜索场景进行优化：

• 字段只作为 doc values 存储一次，默认情况下不再建立索引。

• 新的多值语义。默认情况下，会保留每个文档中每个字段多个值的原始顺序（例如数组中的值顺序）。

• 映射始终是扁平的，并且映射中的 object 字段和 passthrough 字段始终会自动扁平化。

Columnar 索引模式如何融入 Elasticsearch

Columnar 索引模式中的许多变化都源自时间序列数据流（TSDS）。作为让 TSDB 成为具有竞争力的指标解决方案的一部分，我们改进了磁盘上的 doc values 格式，并且只将维度和指标字段作为 doc values 存储一次。我们还改进了查询性能。TSDB 如今已经是列式的。本质上，这使 TSDB 的存储模式变成了列式存储。现在，我们正在将从 TSDB 中获得的经验更广泛地应用于 Elasticsearch。

需要注意的是，columnar 索引模式是选择性启用的，columnar 索引和基于文档的索引可以在同一个集群中共存。企业搜索场景可以使用面向文档的索引模式，而日志场景则可以使用 logsdb_columnar 索引模式并完全采用列式存储，这些索引模式都可以存在于同一个集群中。事实上，目前共有 7 种索引模式，并且这些索引模式都可以在同一个集群中使用。

没有倒排索引时，列式存储如何保持快速

已建立索引的字段 ------ 字符串字段使用倒排索引，数值字段使用块 K 维（BKD）树 ------ 可以让 Elasticsearch 非常高效地根据字段进行查询或过滤。然而，这需要额外的数据结构，而这些数据结构不仅会占用大量磁盘空间，在索引阶段和 合并 阶段构建它们的成本也很高。对于 columnar 索引模式，字段默认不再建立索引。那么，对于这些不再建立索引的字段，我们是如何让查询性能仍然保持在可接受水平的呢？

一个重要的变化是改进了 doc values 的扫描性能。这一点至关重要，也是任何列式系统所依赖的基础。过去，doc values 的扫描本质上是逐个文档进行的。Lucene 的 doc values API 只允许一次查找一个值。从历史上看，这与搜索引擎的执行模型非常匹配。在我们自己的 doc value 格式中，我们构建了支持批量读取值的能力，以用于 Elasticsearch Query Language（ES|QL）查询。此外，在最近几个 Lucene 小版本中，Lucene doc values API 也增加了对批量读取的支持。如果没有这一能力，就不可能实现快速的列式扫描。

其次，我们全面采用了doc value skippers，这是一种建立在 doc values 之上的分层跳表。与倒排索引或 BKD 树不同，doc value skippers 是轻量级的数据结构。从本质上来说，一个 skipper 允许查询跳过一段不符合查询条件的文档范围。之所以能够做到这一点，是因为它存储了诸如最小值和最大值之 类 的信息。

例如，当执行范围查询时，可以根据中间结果以及 doc value skipper 中记录的最小值和最大值，跳过一段文档。doc value skippers 的有效性取决于文档在磁盘上的排列顺序。因此，应该启用或调整索引排序，使其与具体使用场景相匹配。

通过显著改进列式扫描，并进一步利用 doc value skippers，我们能够默认避免为字段建立索引。需要注意的是，字段仍然可以建立索引；index 映射属性 在 columnar 模式下只是默认设置为 false。

这一规则的例外是基于文本的字段，它们默认仍然会建立索引。这是因为 text 字段提供全文搜索能力，其中包括文本分析，以及短语匹配和通配符匹配。这与单纯的过滤有所不同。

Elasticsearch 如何处理高基数和低基数字段

在使用字符串字段设置 schema 时，一个重要的配置参数通常是_基数（cardinality）_；也就是说，需要判断预期会出现许多唯一值，还是只有少量唯一的字符串值。许多系统都有专门的字段类型或列类型，用于针对低基数和高基数字符串字段进行优化。

低基数字段通常使用字典进行存储，其中包含所有唯一值。然后，对于每一个行偏移量，存储一个指向字典的偏移量，该偏移量对应于这一行所拥有的术语。这通常称为_序数（ordinal）_。对于低基数字段，这种方式效果很好，因为每个文档只存储一个序数，占用的空间要小得多。增量编码、偏移量编码和位打包（bitpacking）等编码技术非常适合序数，可以将每个文档的存储压缩到只有几位。

然而，对于高基数字段，字典和序数这种方式可能会产生反直觉的结果。如果更大比例的文档都拥有唯一值，那么构建字典的成本就会变高，同时存储节省也会减少。此时，字典还会成为读取值时的另一级间接寻址。这就是为什么大多数系统在这种情况下会使用基于列的方式，通过基于块的压缩来存储值。例如，将多行的值存储在 128KB 的数据块中，并使用基于滑动窗口的字典压缩算法（例如 zstandard 或 lz4）进行压缩。总体来说，这是一种简单而有效的高基数字段存储方式，同时避免了构建和维护字典。

对于基于文档的 Elasticsearch，有两种方式可以映射字符串：使用 keyword 字段映射，或者使用其中一种基于 text 的字段映射。前者存储倒排索引以及基于字典的 doc values。后者只存储倒排索引。这就是为什么通常会将 text 字段映射器与 keyword 映射器结合使用，作为一个多字段（multi-field）。

此外，keyword 字段映射器（正如其名称所暗示的）面向关键词或低基数字段，并使用基于字典的 doc values 实现。不过在实际使用中，keyword 字段映射器也经常用于高基数字段。

在 columnar 模式下，默认情况下每个字段只存储一次。对于 keyword 字段，这意味着只存储 doc values，而不再存储倒排索引。基于 text 的字段现在也默认同时存储 doc values 和倒排索引。基于 text 的字段映射器与 keyword 字段映射器有所不同，因为对于 columnar 索引，Elasticsearch 的动态映射逻辑不会自动使用这些映射器，因此 text 字段默认仍然会存储倒排索引。

对于 keyword 和基于 text 的字段，我们没有选择公开一个 cardinality 映射属性。因为并不总能提前知道一个字段究竟是低基数还是高基数。当 Elasticsearch 将 segment 刷新并合并到磁盘时，它可以看到所有值，并确定字段的基数。这就是为什么我们选择通过一个简单的基数阈值，自动判断使用字典和基于序数的编码是否比基于块的压缩更有优势。

如果字段的基数低于这个阈值，就使用基于字典和序数的编码；否则就使用基于块的压缩。这简化了映射配置，并使 Elasticsearch 能够随着数据的变化自动优化存储，因为对于同一个字段，不同的 segment 可以分别使用字典或数据块进行存储。

不过，目前这一功能还没有准备好。因此，在 9.5.0 版本中，对于 columnar 模式，keyword 和基于 text 的字段映射器都会在磁盘上使用基于块压缩的布局，将值存储在 doc values 中。

这两种方式的比较如下：

	基于字典和序数的编码	基于块的压缩
适用场景	低基数字段	高基数字段
存储内容	唯一值组成的字典，以及每个文档对应的一个序数	将多个文档的值压缩在一起的数据块
压缩方式	增量编码、偏移量编码和位打包将每个序数压缩到几位	基于滑动窗口的字典压缩，例如 zstandard 或 lz4，通常以 128KB 数据块为单位
读取路径	解析序数，然后在字典中查找对应的值	解压数据块，然后直接读取值
随着基数增加的成本	字典变大，节省的空间减少，同时额外的间接寻址仍然存在	保持稳定，无需构建或维护字典
在 columnar 模式技术预览中的使用情况	尚未使用	是，keyword 和 text 字段均使用

Columnar 映射属性：multi_value、nullability、on_failure

Columnar 索引模式可以更好地控制数据如何作为 doc values 进行存储。默认情况下，Elasticsearch 比较宽松，会接受所有格式正确的值（例如 null 值，以及每个文档中每个字段包含多个值的情况）。如果文档中的字段每个文档包含多个值，或者没有值，那么 doc values 就需要存储额外的数据结构来处理这些情况，因此会隐式增加存储成本。

使用 columnar 模式时，新的映射属性提供了额外的控制能力。需要注意的是，这些新的映射属性目前仅适用于 columnar 索引模式，但最终也会适用于所有索引模式。

这里涉及 3 个新的映射属性：

属性	默认值	强制要求	违反要求时的行为	可用版本
multi_value	true	每个文档的每个字段只能有一个值	文档索引失败	9.5.0
nullability	true	字段必须有值	文档索引失败	9.5.0
on_failure	fail	如何处理上述失败	设置 fail 或 ignore 行为	下一个小版本

multi_value：强制字段只能有单个值

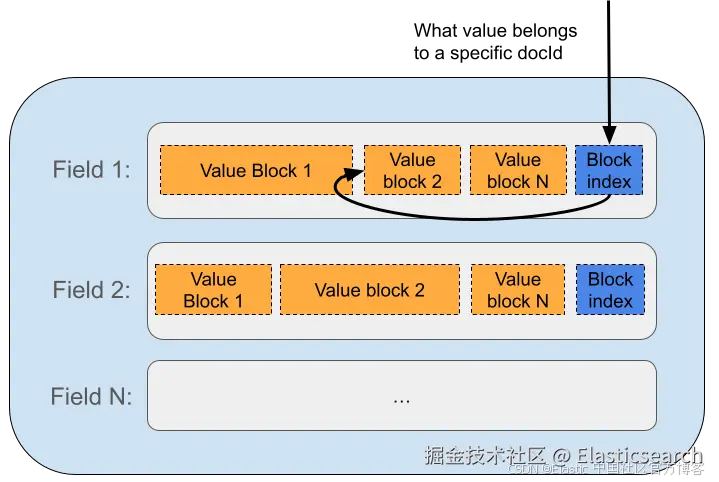

默认情况下，Elasticsearch 接受每个文档包含多个值的字段。为了理解这一点所带来的影响，我们首先来看一下 Elasticsearch（使用 Lucene 的 doc values）如何存储一个所有文档都只有单个值的稠密数值字段：

采用这种布局时，所有值都会存储在数据块中。每个数据块包含的值数量取决于索引模式，但通常为 128 个值，并且在同一个索引中始终保持一致。数据块中的所有值都会使用各种编码技术进行编码，例如增量编码和位打包，因此每个数据块的大小可能不同，具体取决于这些编码技术对值的压缩效果。这就是为什么需要一个数据块索引。

Lucene 有一个 docid 的概念（文档的内部编号），它本质上就是一个行标识符。

1. 查询会产生匹配的 docid。

2. 对于稠密字段，可以直接根据 docid 确定数据块 ID。

3. 可以通过数据块索引确定数据块的偏移量。

4. 找到偏移量后，就可以对目标数据块进行解码，此时所有值都可用。

5. 最后，可以根据 docid 确定已解码值数组中的序数，从而得到最终的值。

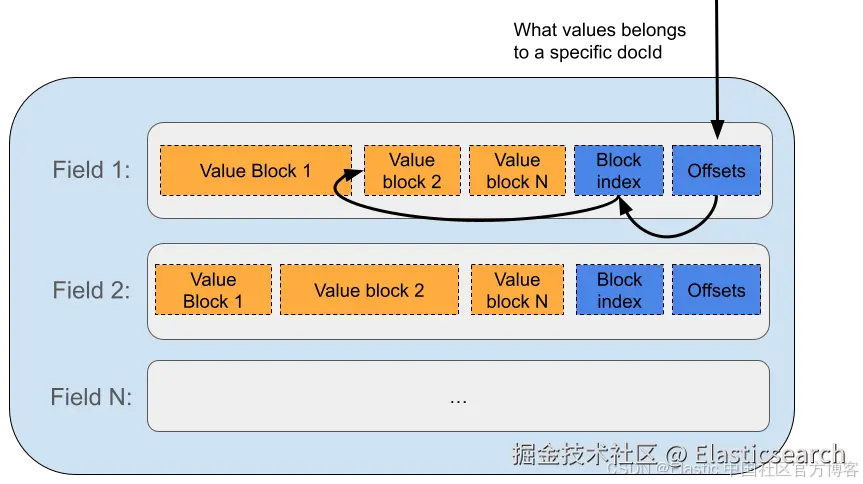

现在，让我们来看一下，当文档包含多个值时，数据布局会发生怎样的变化：

要确定单个 docid 对应多少个值，需要进行偏移量查找。

在这种情况下，一个 docid 会有一个或多个偏移量。每个偏移量都指向一个数据块索引。单个文档的值彼此相邻，但可能跨越多个数据块。通常情况下，在数据块中对值进行压缩效果很好，因为这些值彼此相似。然而，如果每个字段、每个文档包含的值数量较多，并且这些值彼此并不相似，那么多值字段可能会导致值的压缩效率降低。此外，偏移量本身也需要额外的存储空间，因此，多值字段通常会在磁盘上占用更多存储空间。

如果一个字段确实是单值字段，那么你可能希望强制执行这一属性。现在，multi_value 映射属性可以实现这一点。一个例子是日志级别字段。日志通常只有一个日志级别（例如 debug、info 或 error）。在 mapping 中强制该字段只能有一个值，可以帮助避免意外使用超出预期的存储空间。下面是一个 mapping 片段示例，它禁止字段 log.level 在每个文档中包含多个值：

`

1.  {
2.    "properties": {
3.       "log.level": {
4.          "type": "keyword",
5.          "multi_value": false
6.       }
7.    }
8.  }

`Lobster AI

请注意，即使一个字段允许包含多个值，也并不意味着一定会存储偏移量查找表。只有当一个 Lucene segment 中至少有一个文档包含两个或更多值时，才会发生这种情况。multi_value 映射属性仅用于强制执行这一规则。

nullability：要求每个文档都具有值

默认情况下，Elasticsearch 接受字段没有值或值为 null 的文档。正如每个文档包含多个值需要额外的记录信息一样，没有值的文档也需要额外的记录信息，以确定哪些文档至少包含一个值。

如果一个 segment 中并非所有文档都有值，doc values 会存储一个从 docid 到偏移量的查找表（在 Lucene 中称为 IndexedDISI）。对于单值字段，该偏移量直接指向数据块索引；对于多值字段，该偏移量则指向偏移量查找表。与所存储的数据块相比，这个查找表非常紧凑。然而，如果对于本应每个文档至少具有一个值的字段也创建这个查找表，就会造成浪费。

nullability 映射属性允许你控制文档是否可以没有值。与 multi_value 映射属性一样，nullability 属性用于强制执行这一规则。下面是一个 mapping 片段示例，它要求 log.level 字段必须具有值：

`

1.  {
2.      "properties": {
3.          "log.level": {
4.              "type": "keyword",
5.              "nullability": false
6.       }
7.    }
8.  }

`Lobster AI

on_failure：验证失败时会发生什么

如果一个文档的某个字段包含多个值，而 multi_value 映射属性设置为 false，或者某个字段的 mapping 将 nullability 设置为 false，而一个文档又没有该字段，会发生什么？目前，对这些文档进行索引会失败，并返回 bad request 错误。

作为下一个小版本的一部分，on_failure 映射属性将会提供。它允许你针对每个已映射的字段，指定如何处理这些验证失败。它将支持两个值：

1. Fail：使用客户端错误使整个文档的索引操作失败。这是 Elasticsearch 9.5.0 中当前的行为。

2. Ignore：忽略验证错误，将该字段标记为被忽略，并将该字段的值存储在一个隐藏字段中，以便在请求 source 时进行检查。

尝试使用列式索引模式

列式索引模式仍在积极开发中，但我们鼓励你亲自试用。在我们准备列式索引模式正式发布（GA）的过程中，我们还会加入更多性能和效率方面的改进。我们相信，通过采用列式思维，许多使用场景都将受益于更具成本效益的方案，或者获得更好的性能特征。
