AI Infra 推理部署技术总结：2. vLLM 内核——PagedAttention 与调度器原理

AI Infra 技术总结（二）：vLLM 内核------PagedAttention 与调度器原理

系列第二篇。上一篇（第一部分）介绍了 vLLM 的定位、特点、用法与常见类；本篇深入引擎内部，拆解让 vLLM 快起来的两个核心机制：

PagedAttention（KV Cache 的分页内存管理） 与 调度器（Scheduler，连续批处理的决策中枢） 。

读完你会理解：显存是怎么被"榨干"的，以及"GPU 每一步算谁"这件事是怎么被决定的。

0. 从一个请求的生命周期说起

一次 LLM 推理请求在引擎里经历两个阶段：

Prefill（预填充） ：一次性前向计算整个 prompt。prompt 有 2000 个 token，就并行算 2000 个位置，计算密集；
Decode（解码） ：逐 token 生成输出。每步只算最新 1 个 token，但要把模型全部权重和此前的 KV Cache 重新读一遍，显存带宽密集。

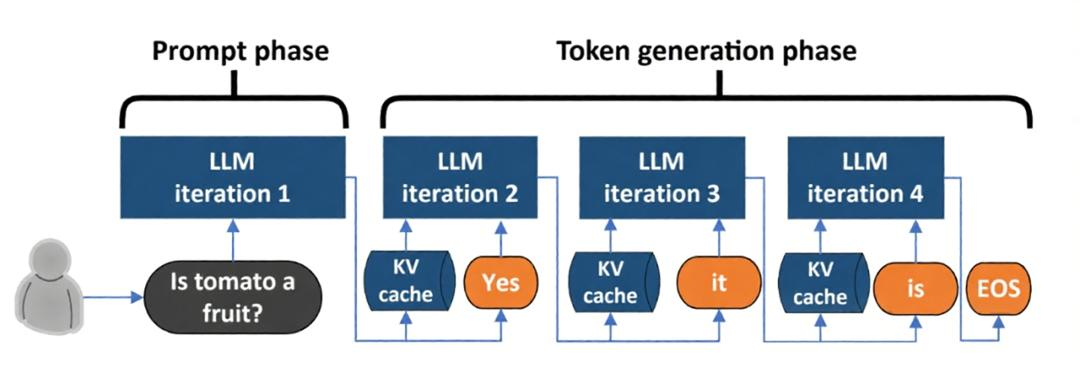

1. Prefill 对应图里：Prompt phase → LLM iteration 1

Prompt phase（提示词阶段）= Prefill（预填充阶段）
输入：完整 prompt 的全部 token Is tomato a fruit?
iteration 1：执行 Prefill 前向计算
1. 一次性把 prompt 所有 token 跑一遍 Transformer
2. 生成 prompt 部分完整的 KV Cache，存下来，给后面复用
3. 输出第一个候选 token Yes

✅Prefill 的本质：处理全部输入 prompt，构建 KV 缓存，只发生 1 次，在请求最开始。

2. Token generation phase = Decode 解码阶段（迭代 2、3、4）

Prefill 做完之后，就进入循环生成 token，每一个 iteration 就是一次 Decode step：

iteration2：拿已经建好的 KV Cache + 上一步输出 token Yes，算出下一个 token it，更新 KV Cache
iteration3：KV Cache + it →输出is，更新 KV Cache
iteration4：KV Cache + is →输出EOS结束符，请求结束

每一轮 Decode iteration，只输入 1 个新 token，复用历史全部 KV，不断追加新 KV。

Decode 阶段每算一个 token，每个 Transformer 层都会产生一对 K、V 向量并缓存下来（这就是 KV Cache），供后续所有 token 的注意力计算使用。上下文越长、并发越高，KV Cache 占的显存越大------它通常比模型权重本身还大。

于是 vLLM 要回答两个问题：

KV Cache 放哪、怎么放 → PagedAttention（第 1 节）；
每步把哪些请求放进 GPU 批次 → 调度器（第 2 节）。

1. PagedAttention：把 KV Cache 当成"虚拟内存"

1.1 传统做法的浪费在哪

传统推理引擎为每条请求的 KV Cache 预分配一整块连续显存 ，大小按请求的最大可能长度预留。这造成两类浪费：

内部碎片：请求实际只生成了 100 个 token，却预留了 2048 个 token 的容量，剩余空间闲置且无法挪作他用；
外部碎片：长请求结束后中间空出一大块，却往往放不下一个新请求，显存白白浪费。

业界与论文实验普遍观测到，传统方案下 KV Cache 显存利用率只有 20%～40%，是推理成本居高不下的主因。

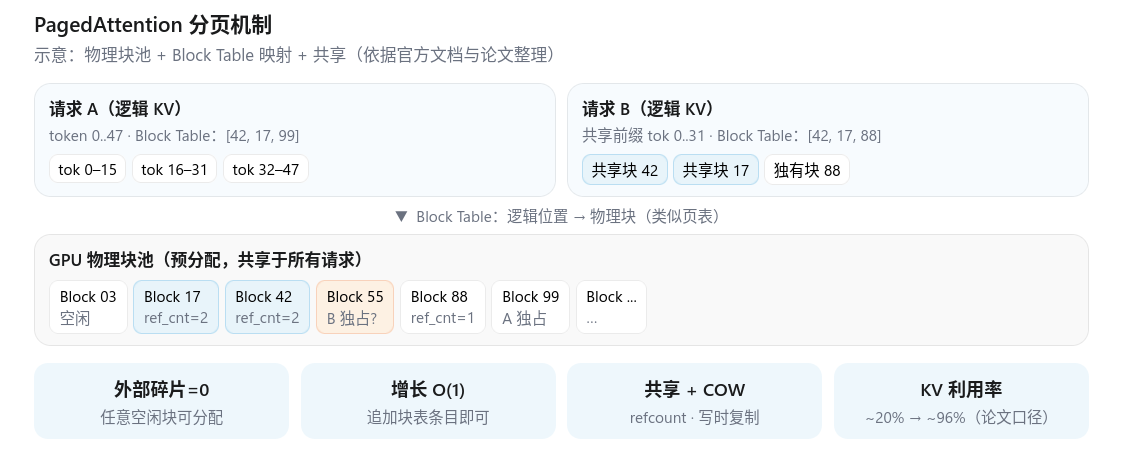

1.2 分页设计：物理块池 + Block Table

PagedAttention（论文：Efficient Memory Management for Large Language Model Serving with PagedAttention，SOSP 2023）完整复刻了操作系统虚拟内存的分页思想：

操作系统概念	PagedAttention 对应物
物理页（Page，如 4KB）	KV Block（默认存 16 个 token 的 K+V）
虚拟地址空间（进程视角连续）	请求视角的"逻辑 KV Cache"
页表（Page Table）	Block Table（每个请求一张）
物理内存池	GPU 显存中预分配的物理块池
缺页中断	无空闲块可分配 → 触发抢占（preemption）
共享页 / 写时复制（CoW）	前缀缓存、beam search、并行采样共享块
页置换（LRU 换出）	前缀缓存块的 LRU 驱逐

具体实现上，物理 KV Cache 是一块预分配的大显存张量（以 FlashAttention 后端为例）：

图中的 Block 是 KV Cache 的最小物理存储单元（页）

每个 Block 可以存放固定数量 token 的 K、V 向量（图里每个 block 存 4 个 token，block size=4）。
Block 是 GPU 显存上一块连续内存；但是一个请求完整的 KV 缓存，不需要占用连续显存，可以分散在多个不连续的 Block 里。
Block 有物理编号：图中 Block0、Block1、Block2，就是物理块 ID。

⚠️注意：Block 是物理显存块，不是请求；多个不同请求不能共用同一个物理 Block（除了 prefix sharing 前缀共享场景）。

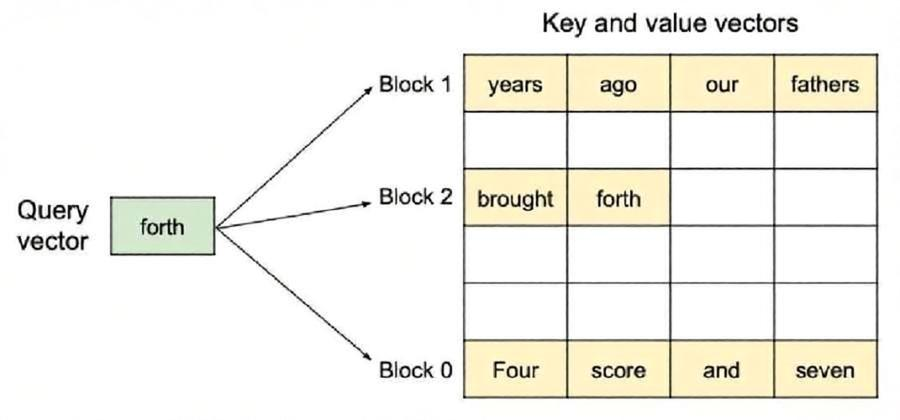

Query 向量如何访问分散的 KV Block（图的箭头含义）?

图左侧：forth 这个 token 生成对应的 Query 向量 。

正常标准 Attention：KV 是一块连续内存，Query 直接对完整连续 KV 矩阵做注意力计算。

PagedAttention：KV 被切散到 Block0、Block1、Block2 三块不连续显存块 。

箭头含义：Query 向量，间接寻址，分别读取 Block0、Block1、Block2 里面的 Key/Value 向量，再完成注意力分数计算。

不需要把分散的 Block 拷贝拼接成一块连续大内存；直接对分散块做 attention，这就是 PagedAttention 的核心。

逻辑视角 vs 物理视角（非常关键）

逻辑序列（请求视角） ：对用户 Request 来说，它看到的是完整连续 token 序列：Four score and seven years ago our fathers brought forth，逻辑上是连续。
物理 Block（GPU 显存视角） ：逻辑序列被切到 Block0、Block1、Block2，物理显存地址不连续 。
vLLM 内部每个请求维护一张块表 (block table)：记录该请求逻辑上的位置，对应到哪些物理 Block ID。

块表 = 类比 OS 的页表，逻辑页号 → 物理块号。

python 复制代码

key_cache:   [num_blocks, block_size, num_kv_heads, head_size]
value_cache: [num_blocks, block_size, num_kv_heads, head_size]

num_blocks 是显存能装下的最大物理块数；
每个请求持有一张 Block Table （block_id 列表），把逻辑位置映射到物理块；
物理块无需相邻------请求 A 的第 0、1、2 个逻辑块可以落在物理块 42、17、99 上。

由此得到三个关键性质：

外部碎片 = 0：任意空闲块都可被任意请求使用；
增长是 O(1)：多生成一个 token，只需在 Block Table 末尾追加一个 entry，无需搬移数据；
可跨请求共享：同一物理块可以同时挂在多个请求的 Block Table 下（靠引用计数 refcount 管理）。

1.3 Block 的生命周期（vLLM 运行时）

请求 Prefill 阶段：分配若干物理 Block，写入 prompt 全部 token 的 KV，填充 block table。
Decode 循环：新 token 不断填入 Block，填满就申请新 Block。
请求结束：所有属于该 Request 的物理 Block，全部标记为空闲，可以分配给别的新请求复用。
还有 Swap：显存不足时，可以把冷 Block 换出到 CPU 内存；需要时 swap 回 GPU 显存。

1.4 为什么 block_size 默认是 16

太小：每个块一次间接寻址，Block Table 变长，访存开销线性放大；
太大：内部碎片回归（每个请求最多浪费 block_size - 1 个槽位）。

16 是工程经验值：对 FlashAttention 的 tile 大小友好、与 RoPE/GQA 的 head 维度配合好，内部碎片影响约 2% 以内 ，可用 --block-size 调整。

1.5 共享与写时复制（Copy-on-Write）

共享是 PagedAttention 相对"单纯分页"更进一步的能力，三种典型场景：

场景	行为
前缀缓存（Prefix Caching）	两个请求共享相同 system prompt 的前缀块，`ref_cnt` 累加，最后一个引用消失才回收
Beam Search（beam=4）	4 条候选共享前缀，到分歧点 fork：共享时 `ref_cnt++`，分歧时写时复制
并行采样（n=4）	prompt 段 4 个候选共享同一批块，generation 段各自独立

每个块用引用计数 跟踪使用者数量；只有 ref_cnt 归零才归还物理块池。共享块被某个请求"改写"时（分歧点），先复制再写，避免互相污染------这就是 COW。

1.6 内核实现：从自家 Kernel 到 FlashAttention

2023 论文版 ：vLLM 自研 paged_attention_v1/v2.cu CUDA 内核，论文的 24× 吞吐主要来自这套内核；
2024 之后 ：FlashAttention v2/v3 与 FlashInfer 原生支持 paged + varlen 模式（直接接受 block_table 参数），性能更优，成为默认执行后端；自家 paged kernel 退化为 fallback。

一句话："PagedAttention"是内存管理思想，而实际的注意力计算已交给 FlashAttention/FlashInfer 的 paged 版本执行。

1.7 代价与收益

代价：每个 KV 访问多一次 Block Table 间接寻址，attention 单步慢约 20%；
收益：论文实验（OPT-13B 等）中 KV 缓存利用率从约 20% 提升到 96%，加上连续批处理带来的 GPU 利用率提升，端到端吞吐达到约 24×（论文摘要口径：对比 FasterTransformer、Orca、TGI 等当时 SOTA）。

注：官方博客中"连续批处理带来 23×"是单独针对批处理机制与静态批处理对比的口径；论文的 24× 是整体系统对比口径，两者针对的基准不同，勿混淆。

2. 调度器（Scheduler）：决定 GPU 每一步算谁

2.1 为什么要使用调度器

如果没有调度器，最简单推理模式就是：串行执行，一个请求完整跑完 prefill + 全部 decode，再处理下一个请求 。这种模式资源利用率极低，延迟高、并发差。调度器就是为了解决这个痛点，充分利用 GPU 算力 + 显存，实现连续批处理 (Continuous Batching)+PagedAttention。

实现连续批处理 Continuous Batching（最核心目的）
普通推理框架 (HuggingFace transformers)：

提交请求 A → A 完整跑完 prefill+decode 全部 token 结束 → 再处理请求 B。

请求 A 在 decode 循环生成几百个 token 的漫长时间里，GPU 大部分时间闲置，算力浪费。

调度器带来的改变：

请求 A 还在 decode 生成 token 的时候，新请求 B 可以到来。调度器可以把 B 选进 batch，A 做 decode，B 做 prefill，两者同一个 GPU forward 并行执行。

不需要等旧请求全部结束，新请求随时插入 batch。
每一步 GPU 迭代，调度器重新挑选 batch；batch 成员动态变化。

管理 PagedAttention 的 Block（KV Cache 显存管理）

PagedAttention 把 KV‑cache 拆成很多 Block（显存页），Block 的申请、分配、复用、回收、swap、引用计数，全部由调度器驱动。

Prefill：调度器为请求分配若干物理 Block，构建 block_table。
Decode：每生成新 token，Block 写满时，调度器申请新 Block 追加。
请求结束：调度器释放 Block 还给空闲池。
开启前缀缓存：调度器匹配前缀 Block，做 KV 复用，更新引用计数。
显存不够：调度器决策 swap‑out，把部分请求 KV 块挪到 CPU 内存，释放 GPU 显存。显存空闲后 swap‑in 回来。

如果没有调度器：你就要自己管理每个请求连续的 KV 显存；传统连续 KV 会造成严重显存碎片，并发上不去。PagedAttention 这套分页机制完全依赖调度器。

3. 平衡首 token 延迟 (TTFT) 与吞吐

GPU 算力特性：

Prefill：计算密集，算力利用率高；
Decode：访存密集，算力容易打不满。

调度器可以做权衡：

当 waiting 队列堆积大量新请求，调度器可以把部分正在 decode 的长请求 swap‑out，腾出 GPU 显存，优先执行新请求的 prefill，降低新用户首 token 等待时间。
支持不同调度策略：FCFS、优先级调度，控制哪些请求优先被服务。

如果没有调度器，长请求一旦跑起来，新请求只能排队等待，TTFT 会急剧恶化。

2.2 从静态批处理到连续批处理

静态批处理 ：请求打包成固定批次，必须等整批全部生成完才释放位置，长请求拖死整批，GPU 大量空转；
连续批处理：每次前向计算（step）后动态调度------完成的请求移出，新请求随时补位。这是 vLLM 吞吐量量级提升的另一半来源。

2.2 V1 引擎：统一 Token 调度模型

vLLM V1 引擎对调度做了一次"革命性"简化：调度器不再区分 Prefill 阶段和 Decode 阶段。每个请求只有两个计数器：

num_computed_tokens：已经算过的 token 数；
num_tokens_with_spec：目标 token 数（prompt 长度 + 已生成 token 数，含投机解码的 draft token）。

调度器只做一件事：让前者追上后者。差距是多少，这一步就分配多少 token 的计算预算（受 token budget 限制）：

场景	差距	本步分配
新请求 Prefill（2000 token prompt）	2000	最多 2000，受 budget 限制
Decode 中	1	1
Chunked Prefill（剩余 1500，budget 剩 512）	1500	512，剩余下一步继续
投机解码（1 正常 + 4 draft）	5	5

"Prefill"和"Decode"不再是调度器需要判断的阶段，而是差距大小不同时自然产生的结果 。V1 也因此能在同一个 forward pass 里混合执行 prefill 和 decode（V0 只能要么全 prefill、要么全 decode）。

2.3 队列结构与优先级

V1 调度器维护两个队列：

waiting 队列：等待被调度（尚未开始 / 被抢占待恢复）的请求；
running 队列：正在运行、处于 decode 的请求。

调度策略两种：FCFS （先到先得，默认）与 priority（按优先级，低值先处理，适合 SLA 场景）。

每步调度的优先级明确：

先服务 running 队列（decode）：保证已开始生成的请求不"断火"，解码连续性优先；
再用剩余 token budget 接纳 waiting 队列（prefill）；
如果本步发生了抢占，则不再接纳新请求：避免新请求挤占被抢占请求的恢复资源。

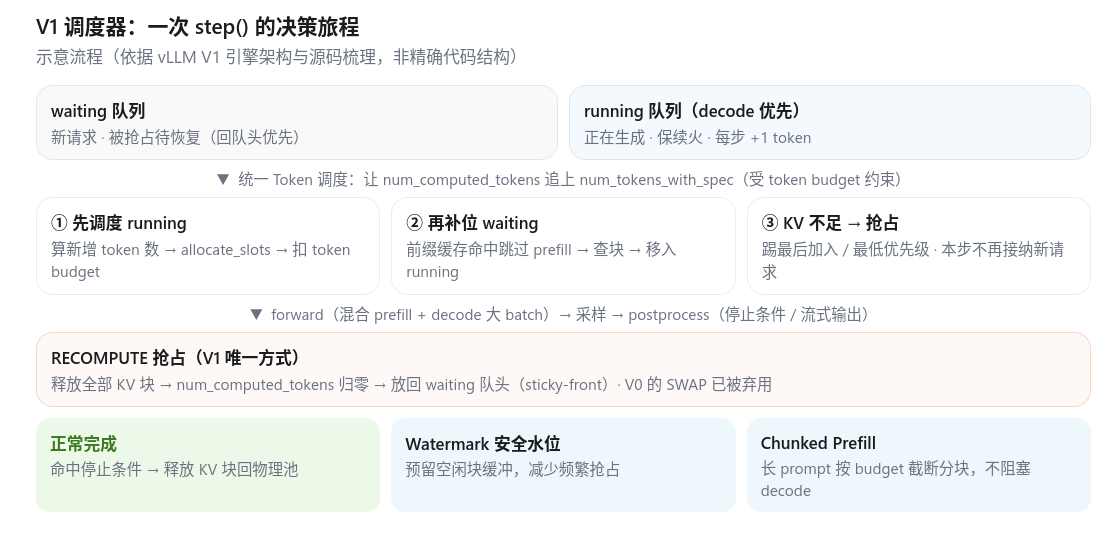

2.4 一次 step() 的完整旅程

引擎反复调用 step()，每步三个阶段：

Schedule（调度）：选出本步要执行的请求（decode 和/或分块 prefill）；
Forward（前向）：把选中请求拼成一个大 batch 跑模型，采样 token；
Postprocess（后处理）：把采样 token 追加进请求，检查停止条件；完成的请求清理 KV 块（归还物理块池）并返回输出。

调度时对每个请求调用 KV 管理器 allocate_slots：

计算需要几块 ：ceil(新增token数 / block_size)；
检查空闲块池：空闲不足 → 触发抢占（见 2.5）或跳过本步调度；
分配块 ：从空闲队列头部取出物理块，记入 request → blocks 映射。

停止条件包括：达到 max_tokens / 模型最大长度、采样到 EOS、命中 stop_token_ids、出现 stop 字符串。

2.5 抢占（Preemption）：V1 只留 RECOMPUTE

触发条件：running 请求需要新的 KV 块，但物理块池空闲不足时，调度器必须"踢掉"一个请求腾空间。

踢谁：

FCFS 策略：抢占最后加入的请求；
priority 策略：抢占优先级最低的请求。

踢掉之后怎么办------V0 与 V1 选择了不同的路线：

	V0	V1
SWAP（换出）	支持：把 KV 块搬到 CPU 内存，恢复时搬回	不支持
RECOMPUTE（重算）	支持	唯一方式

V1 的 RECOMPUTE 流程：

释放被抢占请求的全部 KV 块；
num_computed_tokens 归零（之前算的全部作废）；
放回 waiting 队列头部（sticky-front，下一步优先恢复）。

V1 弃用 SWAP 的原因很工程化：前向计算比 CPU↔GPU 搬运便宜；被抢占的请求往往能命中前缀缓存，重算成本没那么高；SWAP 还需要额外 CPU 内存和带宽，复杂度高。

2.6 Watermark：显存"安全水位"

如果调度器把显存用到最后一块才停，新请求一进来就挤掉别人，会引发频繁抢占 。因此 vLLM 设计了 Watermark 机制：预留一定比例的空闲块作为缓冲，只有空闲块超过安全水位线时才接纳新的 waiting 请求------就像水库不会把水用到见底。

2.7 前缀缓存（Prefix Caching）：让 Prefill 接近零成本

RAG、Agent 等场景里，大量请求共享相同的 system prompt 或知识库前缀。前缀缓存让这些前缀的 KV 只算一次：

每个 block 计算一个链式哈希（包含前序所有 token，保证只有完全相同的前缀才命中）；
block 算满时把哈希注册进全局哈希表；
新请求逐个 block 查哈希，命中的块直接复用（refcount +1），完全跳过前向计算；
缓存块用 LRU 管理，显存不足才驱逐。

与统一 Token 调度配合：命中后 num_computed_tokens 直接跳到命中位置------比如 1000 token 命中，差距从 1020 缩到 20，请求几乎瞬间从"等 prefill"变成"开始 decode"。

2.8 Chunked Prefill：长 Prompt 不阻塞

假设 GPU 每步 token budget 是 2048，来了一个 8000 token 的 prompt。若一次性算完，本步 budget 被占光，其他 decode 请求全部停摆。Chunked Prefill 把长 prompt 切成小块，每步只算 budget 允许的部分，与 decode 请求混在一个批次里：

复制代码

Step 1: 算 token 0~2047    ← 和别人的 decode 混在一起
Step 2: 算 token 2048~4095  ← 混在一起
Step 3: 算 token 4096~6143  ← 混在一起
Step 4: 算 token 6144~7999  ← prefill 完成，下一步开始生成

在统一 Token 调度模型下，Chunked Prefill 不是单独实现的特性，而是"差距被 budget 截断"的自然结果------不需要任何阶段判断代码。

3. 两套机制如何协同

复制代码

                调度器（每步）
        ┌──────────────────────────────┐
        │  running: decode 优先         │
        │  waiting: prefill / chunked  │
        │  token budget / max_num_seqs │
        └───────┬──────────────────────┘
                │ 选出本步请求 + 需要的 token 数
                ▼
        KV Cache Manager（PagedAttention）
        ┌──────────────────────────────┐
        │  按需分配物理块 / 前缀缓存命中   │
        │  空闲不足 → 抢占 RECOMPUTE     │
        │  refcount / COW / LRU        │
        └───────┬──────────────────────┘
                │ Block Table（逻辑→物理映射）
                ▼
        Attention Kernel（FlashAttention/FlashInfer paged 版）
        ┌──────────────────────────────┐
        │  按 block_table 间接访问 KV 计算 │
        └──────────────────────────────┘

一句话：调度器决定"算谁、算多少"，KV 管理器决定"KV 放哪、够不够"，注意力内核负责"按块表高效地算"。 三者通过 Block Table 与 token 预算解耦又协同。

4. 生产实践：参数 ↔ 机制对照

理解了机制，生产参数就不再有黑盒感：

参数（vllm serve / EngineArgs）	对应机制	调优提示
`--gpu-memory-utilization`	决定 KV 物理块池总大小（含 Watermark 空间）	0.85--0.95；过高易 OOM，过低导致频繁抢占
`--max-num-batched-tokens`	每步 token budget（Chunked Prefill 的"截断线"）	过小吞吐降，过大长 prompt 挤占 decode
`--max-num-seqs`	每步最大序列数（running 上限）	默认 256；与显存、延迟平衡
`--enable-prefix-caching`	前缀缓存（链式哈希 + LRU）	RAG/长 system prompt 场景强烈建议开启
`--block-size`	KV 分块粒度（默认 16）	一般保持默认
`--scheduling-policy`	fcfs / priority（抢占选谁）	有 SLA 分级需求时用 priority
`--num-scheduler-steps`	每次调度运行多个前向步（多步调度）	V1 特性，提升吞吐，需关注延迟

值得监控的指标 ：preemption_count（抢占次数，过高说明 KV 池偏小或 Watermark 过低）、前缀缓存命中率、KV Cache 利用率、每步 token 利用率。

5. 小结

PagedAttention = 把 KV Cache 当 OS 物理页管：定长块 + 每请求一张 Block Table + 物理块池 + refcount/COW/LRU。外部碎片归零、增长 O(1)、支持跨请求共享；代价只是 attention 单步约 20% 的间接寻址开销，换来 KV 利用率与吞吐的量级提升。
V1 调度器 = 统一 Token 调度模型：没有 prefill/decode 阶段之分，只有"已算 vs 目标"两个计数器；decode 优先、waiting 用剩余 budget 补位；KV 不足时用 RECOMPUTE 抢占（V1 弃用 SWAP）；Watermark 防抖、前缀缓存省钱、Chunked Prefill 防阻塞。
两者协同：调度器选请求 → KV 管理器分配块 → 内核按块表计算，构成 vLLM 高性能推理的完整闭环。

下期预告

从单机引擎到多卡与集群：张量并行、流水线并行、数据并行如何划分模型与数据，PD 分离（Prefill-Decode Disaggregation）为何成为大规模生产服务的"最后一公里"，以及 vLLM 在 Kubernetes 上的部署与扩缩容实践。

参考来源：vLLM 官方博客 Inside vLLM: Anatomy of a High-Throughput LLM Inference System（2025-09）、PagedAttention 论文（arXiv:2309.06180）、vLLM 官方文档与社区源码解读文章。
