前言

KNX 作为国际标准（ISO/IEC 14543-3）拥有完全开放的协议规范与蓬勃的开源生态，knxd 正是这一开放性的最好注脚------一台普通 Linux 设备即可变身 KNX 路由器。

极物科技的产品同样构建在开放标准之上：自研 KNX 主机的极物 OS 原生支持 KNXnet/IP 路由与隧道双通道，与 knxd、ETS 等主流工具链无缝互通；配套鸿蒙、苹果、安卓三端原生 APP，深度接入 Apple HomeKit 与小度生态，支持主机远程调试------工程调试不受任何私有协议锁定。

一句话概述：本文拿三帧真实抓包报文，一个字节一个字节拆给你看------读完任何KNXnet/IP帧都能当场"人肉解码"。

本文聚焦于 KNXnet/IP 报文结构的逐字节解析，涵盖报文头、隧道通道头、CEMI各字段、1bit与1字节写入帧对比、组地址与APCI编码换算。

---

1. 三帧真实报文

以下为隧道模式下主机下发的三帧原始报文（十六进制）：

帧A：向组地址写入 1bit，值=0
06 10 04 20 00 15 04 71 00 00 11 00 bc e0 00 00 00 2a 01 00 80

帧B：向组地址写入 1字节，值=50%（0x80）
06 10 04 20 00 16 04 71 01 00 11 00 bc e0 00 00 00 25 02 00 80 80

帧C：向组地址写入 1字节，值=100%（0xff）
06 10 04 20 00 16 04 71 02 00 11 00 bc e0 00 00 00 25 02 00 80 ff

三帧分别对应"关灯（bit）""调光50%""调光100%"三个动作。下面对帧B做完整拆解。

---

2. 第一层：KNXnet/IP 报文头（6字节）

06    10    04 20    00 16
│     │     │        └─ 总长度 = 0x0016 = 22字节（含头）
│     │     └─ 服务类型 = 0x0420（TUNNEL_REQUEST 隧道数据）
│     └─ 协议版本 = 0x10（KNXnet/IP 1.0）
└─ 头长度 = 6字节

服务类型速查 （前两字节固定 06 10，看后四字节即可分类）：

值	服务	用途
0x0420	TUNNEL_REQUEST	隧道数据帧（本例）
0x0421	TUNNEL_ACK	隧道确认
0x0530	ROUTING_INDICATION	组播路由数据帧
0x0201~0x0209	搜索/描述/连接管理	设备发现与会话
0x0407	CONNECTIONSTATE_REQUEST	心跳保活

💡 抓包第一眼：看到 06 10 04 20 开头=隧道数据帧，06 10 05 30 开头=组播路由帧。

---

3. 第二层：隧道通道头（4字节）

04    71    01    00
│     │     │     └─ 保留位 = 0
│     │     └─ 序列号 = 1（每发一帧+1，模256循环）
│     └─ 通道号 = 0x71（连接时网关分配）
└─ 结构长度 = 4字节

三帧的序列号依次是 00 → 01 → 02，这就是隧道的顺序保障机制：对端按序号ACK，乱序/丢帧立即发现。工程含义：抓包看到序列号跳变=链路丢帧，先查网络再看网关。

---

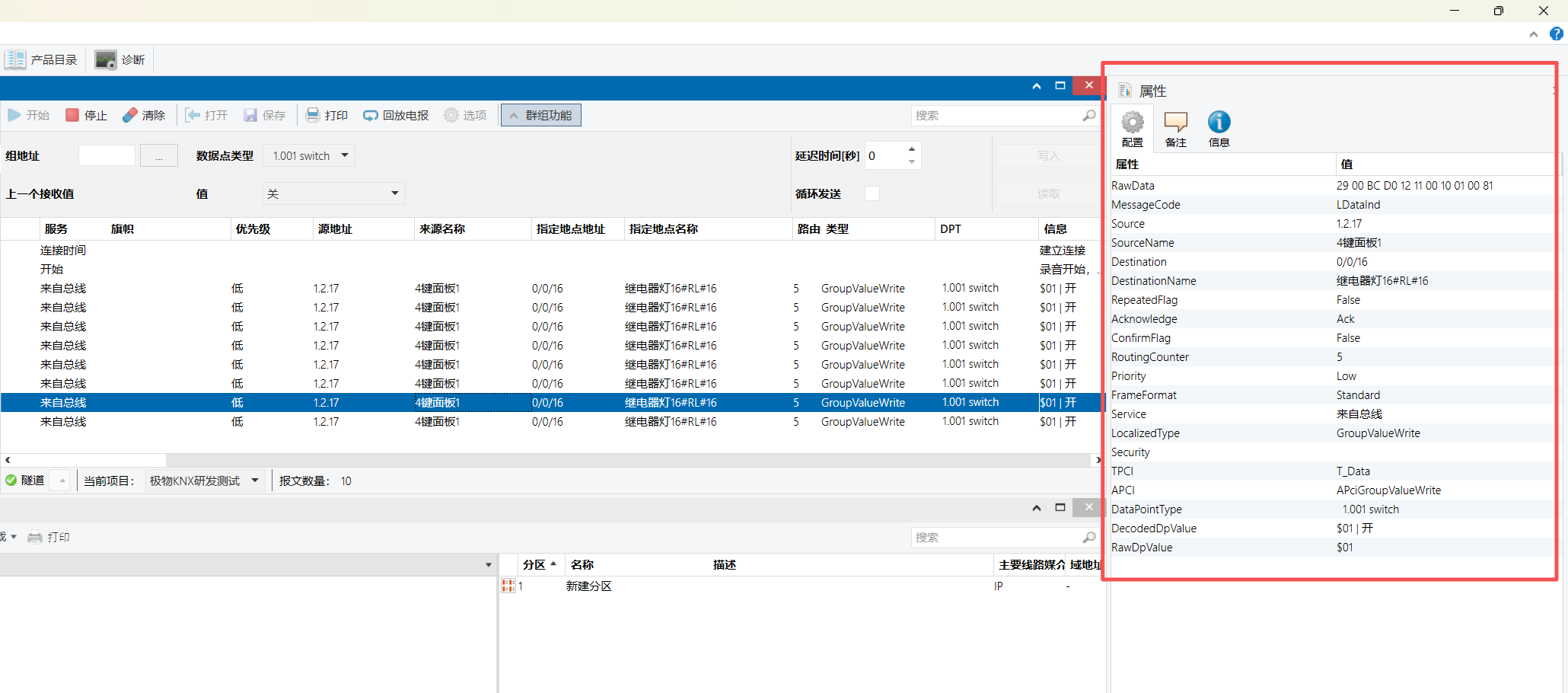

4. 第三层：CEMI 逐字段拆解

CEMI（Common External Message Interface）承载KNX链路层帧，帧B的CEMI部分共12字节：

11 00 bc e0 00 00 00 25 02 00 80 80

4.1 消息码与附加信息（11 00）

字节	值	含义
+0	0x11	消息码 = L_Data.req（数据传输请求，主机→总线方向；总线→主机为L_Data.ind=0x29）
+1	0x00	附加信息长度 = 0（无附加信息）

4.2 控制域（bc e0）

bc = 1011 1100
││││ └─ 帧类型：标准帧
│││└── 重复标志：非重复帧
││└─── 广播抑制：不抑制
│└──── 优先级：低优先级
└───── 确认请求：不需要ACK

e0 = 1110 0000
└── 跳数计数 = 6（每过一个路由器-1，归零丢弃）
   地址类型 = 组地址（bit7=0）

4.3 源地址与目的地址（00 00 / 00 25）

字节	值	含义
+4~5	00 00	源地址：主机侧未指定（隧道模式下由网关填入）
+6~7	00 25	目的组地址 = 0/0/37

组地址换算 （3级格式 主/中/子，按 (主<<11)|(中<<8)|子 编码）：

0x0025 = 0000 0000 0010 0101
主 = 0x0025 >> 11     = 0      → 0/
中 = (0x0025 >> 8) & 7 = 0     → 0/
子 = 0x0025 & 0xFF     = 37    → 0/0/37

帧A的目的地址是 00 2a = 0/0/42，反推方法相同。

4.4 数据长度与数据（02 / 00 80 80）

字节	值	含义
+8	02	数据长度 = 2字节（含TPCI/APCI所在字节，比纯数据多1）
+9	00	TPCI：传输层控制=数据包，无序号
+10~11	80 80	APCI + 数据

APCI编码（+10字节的高6位是APCI，低2位并入数据）：

0x80 = 1000 0000
APCI = 0b100000 → GroupValue_Write（组值写入）
低2位 = 数据前2个bit

所以帧B的 80 80：APCI=写入，数据字节=0x80。对DPT 5.001（百分比）来说，0x80=128→ 50% 。帧C的 ff=255→100%。

---

5. 三帧对比总结

	帧A（关灯）	帧B（调光50%）	帧C（调光100%）
总长	21	22	22
序列号	00	01	02
目的地址	0/0/42	0/0/37	0/0/37
数据长度	01	02	02
数据	bit=0	0x80（50%）	0xff（100%）
尾字节	00 80	00 80 80	00 80 ff

1bit帧的精妙之处：bit数据直接塞进APCI字节的低2位，不额外占字节------总长因此少1字节（21 vs 22）。这也是为什么"开关量报文"和"调光报文"长度不同，抓包时可据此快速区分。

---

6. 人肉解码流程卡

拿到任意一帧 06 10 ... 报文，按以下顺序读：

① [2:4] 服务类型 → 判断隧道/路由/管理帧
② [4:6] 总长度 → 校验帧完整性
③ 隧道帧：[6:8]通道 [8]序号 → 会话与顺序
④ CEMI：[10]消息码 → 请求还是指示
⑤ [12:14]目的地址 → 反算 主/中/子
⑥ [16]数据长度 → 数据字节数
⑦ [17]TPCI + [18]APCI → 读/写/应答
⑧ [18]剩余bit + [19:] → 按DPT换算工程值

---

7. 注意事项

1. 长度字段包含自身：总长度、数据长度都要+1看（数据长度含APCI字节）；
2. bit与byte的写入帧长度不同：调光地址若误配成1bit DPT，抓包看到长度01即可发现；
3. 源地址在隧道帧中可能是0 ：真实源地址由网关在L_Data.ind帧中填入，别把00 00当异常；
4. 跳数计数默认6：跨多路由器的工程注意报文被丢弃，必要时链路层配置加大；
5. 编码换算：百分比/温度类工程值必须按DPT编码表换算（详见《KNX协议 - APCI指令与数据点类型DPT详解》），"写50"不等于"发0x50"。

---

8. 相关文档

• 《极物科技 | KNX协议 - CEMI报文格式详解》
• 《极物科技 | KNX协议 - APCI指令与数据点类型DPT详解》
• 《极物科技 | knxd - Wireshark抓包与总线监控》
• 《极物科技 | KNX协议 - Tunneling隧道协议详解》
• 《极物科技 | knxd - TCP与Unix Socket接口对接》

---

关于极物科技（ZEEWO）

极物科技（Zeewo）致力于为用户提供智能控制系统及硬件产品。我们以总线系统为技术底座，以**"稳定、可靠、快速响应"**为产品底线，是国内少有的拥有 KNX、DALI 全套软硬件自主研发能力的厂商之一。

我们的核心能力：

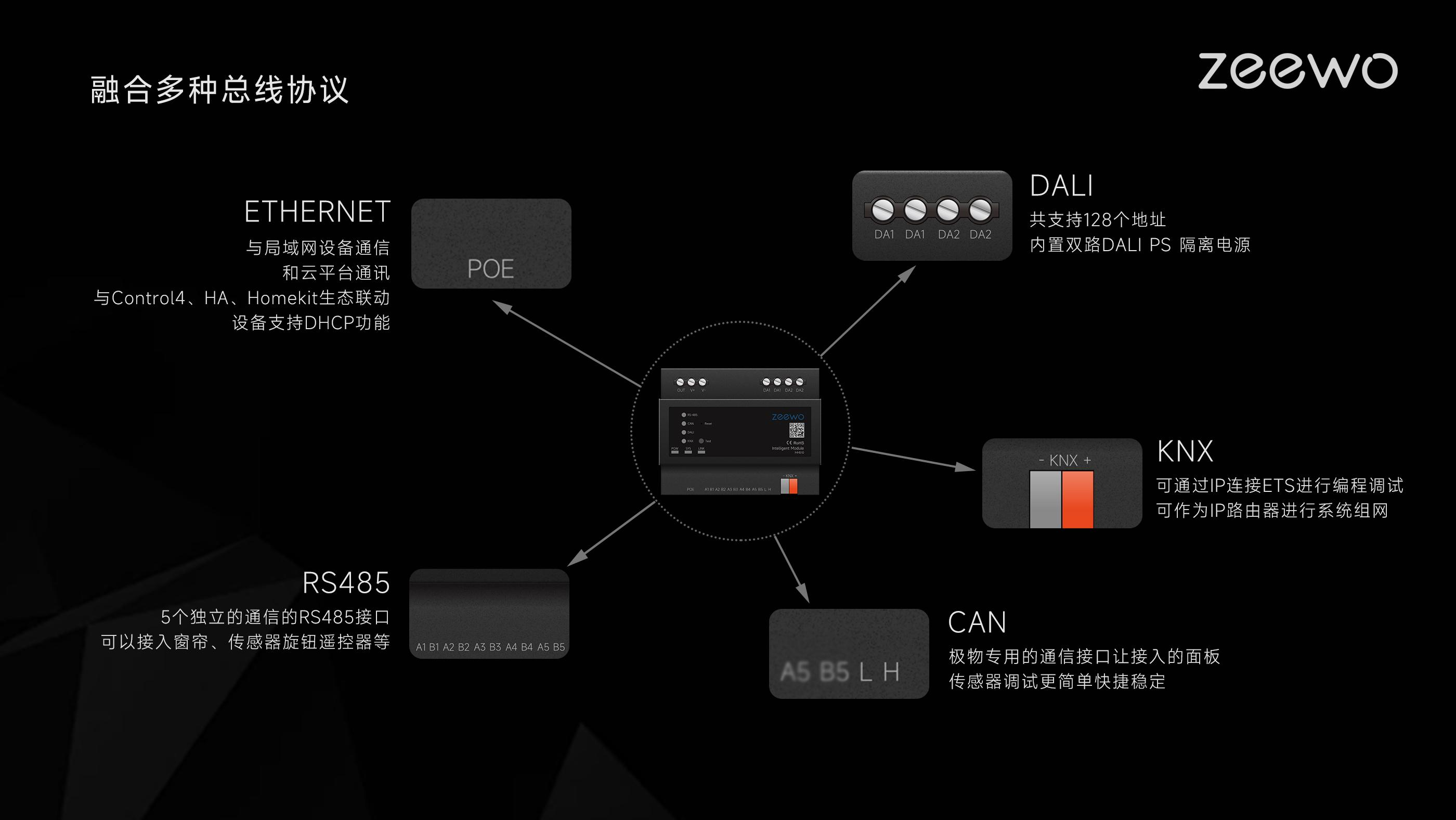

• 系统架构：自研极物 OS，支持多协议无界融合（KNX/DALI/CAN/RS485/IP）。
• 核心硬件：带双路 DALI 的 KNX 主机、超薄全金属定制面板、各类智选传感器及网关。

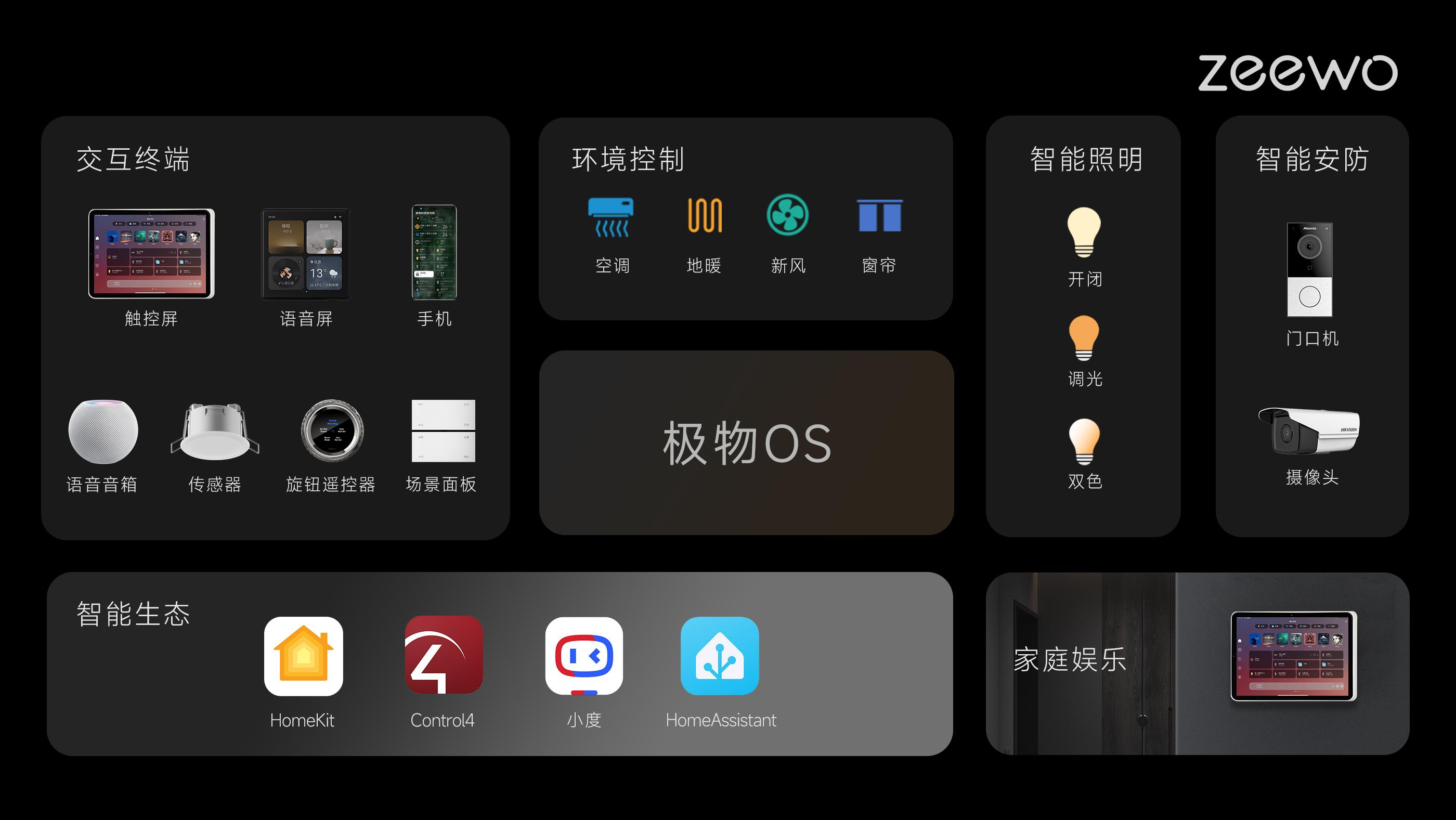

• 生态互联：深度融入 Apple HomeKit、Matter、小度、HomeAssistant 及纯血鸿蒙生态。
