前言

KNX 之所以能成为全球楼宇自动化的"通用语言"，靠的是严谨到字节级的协议设计------它既是国际标准 ISO/IEC 14543-3，也意味着任何厂商按规范实现的设备都能在同一总线上精确协作。

极物科技的产品同样构建在开放标准之上：自研 KNX 主机的极物 OS 原生支持 KNXnet/IP 路由与隧道双通道，与 knxd、ETS 等主流工具链无缝互通；配套鸿蒙、苹果、安卓三端原生 APP，深度接入 Apple HomeKit 与小度生态，支持主机远程调试------工程调试不受任何私有协议锁定。

一句话概述：本文回答"主机怎么保证显示的设备状态和真实总线状态一致"------状态同步是智能系统体验的生命线，也是"APP显示开了灯、实际灯没亮"这类客诉的根源。

1. 问题：状态为什么会不一致

KNX是无连接多播总线，天然存在状态漂移场景：

场景	后果
执行器断电重启	主机缓存的状态过期
总线报文丢失（负载高）	主机错过一次状态更新
第三方工具直接向总线写值	主机不知情
主机自身重启	内存态状态全部丢失

单靠"发指令后自己记状态"必然漂移，必须建立主动同步机制。

2. 读/写/响应的三方协作

text 复制代码

① 控制下发   主机 ──Write──→ 组地址 → 执行器动作
② 状态回读   主机 ──Read──→ 组地址 → 执行器 Response 状态值
③ 主动上报   执行器 ──Write──→ 状态组地址（部分设备支持）

主机收到一帧报文后对读写响应的分流处理（脱敏示意）：

c 复制代码

/* 状态报文处理：区分 Response（应答读）与 Write（主动上报） */
void on_status_frame(device_t *dev, uint8_t apci, uint32_t value)
{
    if (apci == A_GroupValue_Response) {
        /* 读应答：与缓存值比对，不一致才更新并告警
           ------静默漂移往往意味着第三方在总线上动了这个地址 */
        if (dev->status != value) {
            dev->status = value;
            report_status_to_app(dev);
        }
    } else if (apci == A_GroupValue_Write) {
        /* 主动上报：先过防抖窗口再更新，过滤总线重发与联动风暴 */
        if (now_ms - dev->status_time > debounce_ms) {
            dev->status = value;
            report_status_to_app(dev);
            dev->status_time = now_ms;
        }
    }
}

两类报文殊途同归------都收敛到"更新缓存+上报APP"，但路径上的判定不同：Response比对新旧值捕获漂移，Write过防抖滤除抖动。

2.1 控制地址与状态地址分离

极物主机的标准做法是成对绑定：

控制地址（如1/1/1）：只写，下发指令；
状态地址（如1/1/101）：只读，执行器回读应答/主动上报。

⚠️ 只绑控制地址不绑状态地址的主机只能"盲发"，执行器重启后必然状态错乱------选型时这是硬指标。

3. 极物主机的状态同步策略

3.1 周期状态查询

每台设备内置独立定时器，周期约120秒向状态组地址发起Read，收到Response后比对并更新：

c 复制代码

/* 设备定时器核心节奏（示意） */
void device_timer_cb(device_t *dev)
{
    dev->ticker++;
    if (dev->ticker % 120 == 2)
        knx_read(dev->status_group_address);      /* 发起状态查询 */
    if (dev->ticker % 120 == 100)
        report_status_to_app(dev);                 /* 向APP周期同步 */
    /* 间隔2/100错开读写，避免总线同帧竞争 */
}

3.2 事件驱动的即时更新

总线侧收到Response或状态Write时，先经过防抖窗口再更新：

c 复制代码

if (now_ms - dev->status_time > debounce_ms) {    /* 防抖判定 */
    dev->status = value;
    report_status_to_app(dev);                    /* 即时上报APP */
    dev->status_time = now_ms;
}

防抖窗口过滤掉总线重发、联动风暴引起的重复报文，避免APP界面"开关抖动"。

3.3 新客户端接入全量同步

第三方系统/新APP接入UDP端口后，主机推送一次全量设备状态，客户端零等待完成初始化。

3.4 开机状态恢复

主机重启后不信任内存态，启动阶段对全部设备执行一轮集中Read（按设备类型错峰下发，避免总线风暴），快速重建真实状态视图。

4. 同步节奏的工程调优

参数	默认	调优建议
单设备查询周期	~120s	大工程可放宽，降低总线负载
防抖窗口	秒级	状态跳变频繁可加大
开机集中Read	自动错峰	千级地址工程见第79篇优化专题
APP周期同步	~100s周期点位	与查询节奏联动

总线负载简易估算：一帧约23字节@9600bps≈20ms，1000个组地址全量Read一轮≈20秒总线占用------因此大工程必须"错峰+分批"，极物主机已内置。

5. 排查状态不同步的标准动作

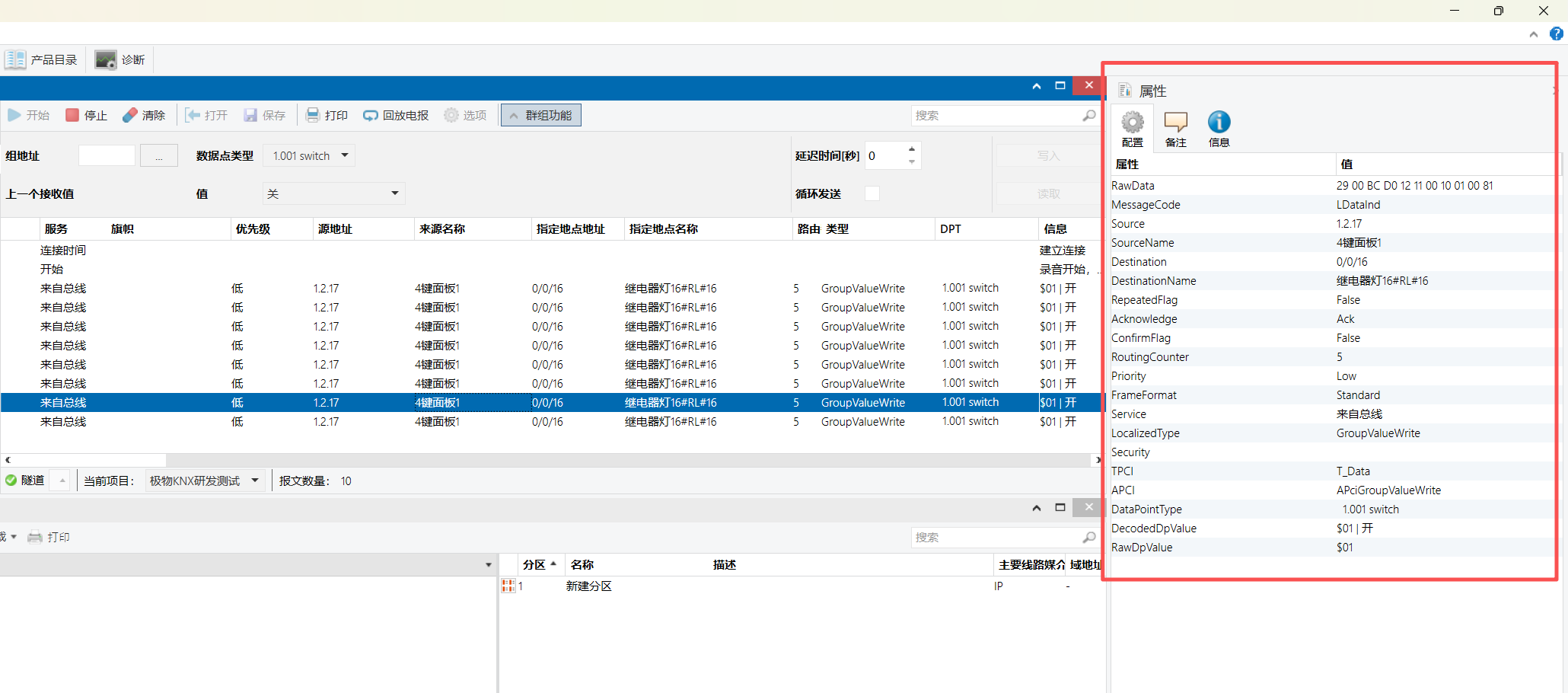

报文追踪看Read：追踪链路中该设备状态地址是否周期出现Read且无Response → 执行器离线或地址绑错；
knxtool手动读 ：knxtool groupread ip:localhost 1/1/101，无响应则是总线侧问题；
核对DPT：读回的值与设备模型约定DPT不符（如1.001 vs 5.001），解析自然错；
查防抖：短时间多次操作被防抖吞掉属正常设计，等一个窗口周期再观察。

6. 相关文档

《极物科技 | KNX协议 - APCI指令与数据点类型解析》
《极物科技 | KNX报文追踪 - 功能总览与使用指南》
《极物科技 | KNX设备 - 状态上报与在线监控机制》
《极物科技 | KNX工程 - 超大规模组地址优化与性能调优》

关于极物科技（ZEEWO）

极物科技（Zeewo）致力于为用户提供智能控制系统及硬件产品。我们以总线系统为技术底座，以**"稳定、可靠、快速响应"**为产品底线，是国内少有的拥有 KNX、DALI 全套软硬件自主研发能力的厂商之一。

我们的核心能力：

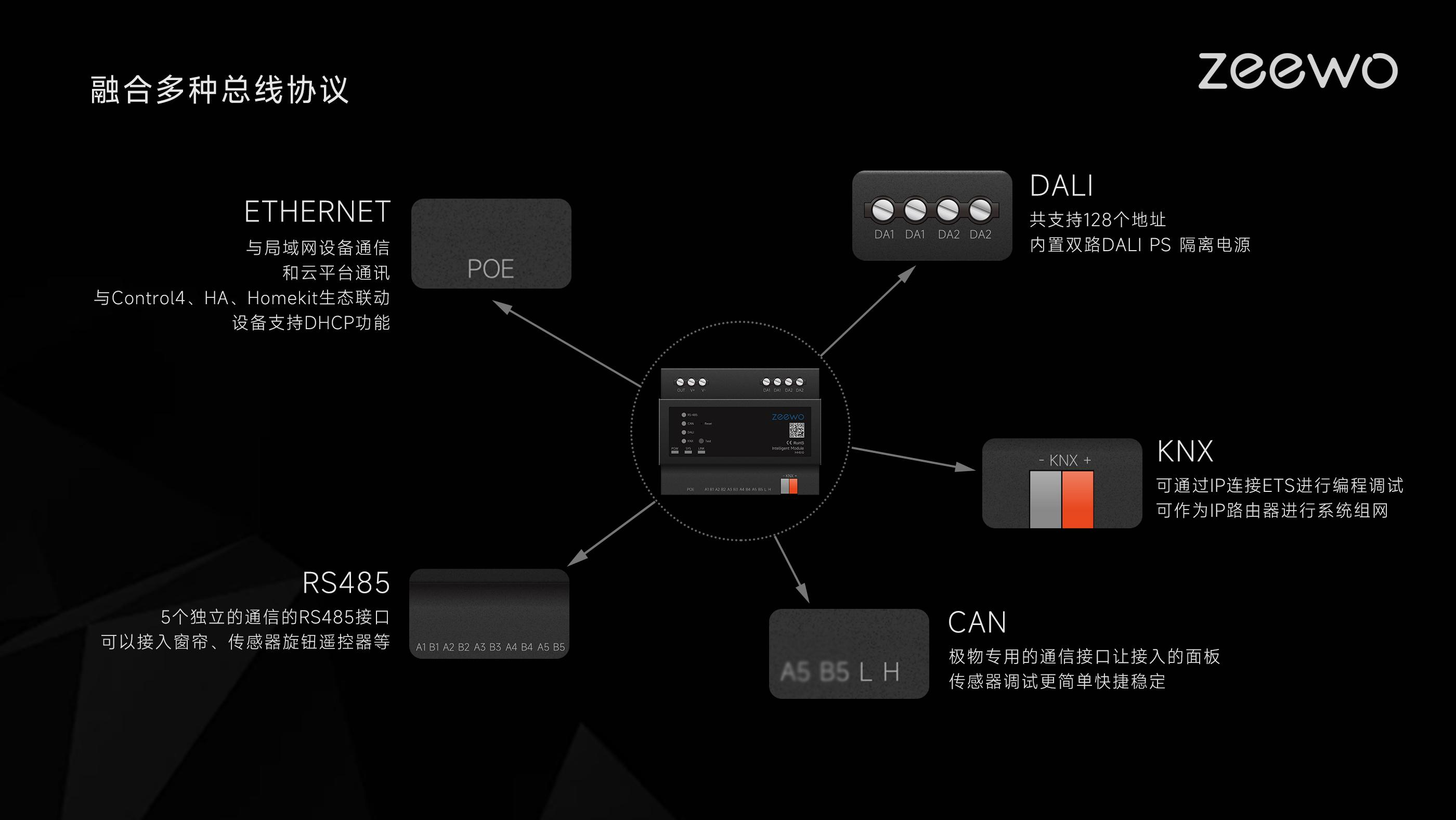

系统架构：自研极物 OS，支持多协议无界融合（KNX/DALI/CAN/RS485/IP）。
