前言
KNX 作为国际标准（ISO/IEC 14543-3）拥有完全开放的协议规范与蓬勃的开源生态，knxd 正是这一开放性的最好注脚------一台普通 Linux 设备即可变身 KNX 路由器。
极物科技的产品同样构建在开放标准之上：自研 KNX 主机的极物 OS 原生支持 KNXnet/IP 路由与隧道双通道，与 knxd、ETS 等主流工具链无缝互通；配套鸿蒙、苹果、安卓三端原生 APP，深度接入 Apple HomeKit 与小度生态，支持主机远程调试------工程调试不受任何私有协议锁定。
一句话概述：本文回答"没有IP网关时，软件路由器knxd如何用一颗NCN5120芯片直接挂上KNX双绞线总线"。
本文聚焦于 knxd 经 NCN5120 收发器接入 TP1 总线，涵盖NCN5120芯片能力、串口配置、TP1总线电气特性、供电预算与硬件问题排查。
1. 为什么需要NCN5120
KNX TP1（双绞线）总线的物理层并非标准UART------它采用异步半双工、9600bps数据速率、直流耦合带总线供电的定制电气规范。普通串口无法直接连接，必须通过专用收发器芯片完成电平与协议转换：
text
Linux应用 ──UART──▶ NCN5120 ──模拟前端──▶ KNX TP1 双绞线总线
19200bps 9600bps（有效数据）主流收发器对比：
| 型号 | 厂商 | 特点 |
|---|---|---|
| NCN5120 | onsemi | 主流选择，集成DC-DC，knxd驱动成熟 |
| NCN5130 | onsemi | NCN5120升级版，内置更多状态机 |
| TPUART | Siemens | 老一代方案，eibd时代驱动 |
| FT1.2转RS232 | 第三方 | 仅适合实验，不支持全部TP1帧类型 |
knxd 对 NCN5120 提供原生驱动（编译开关 --enable-ncn5120），支持标准帧与扩展帧的收发、总线状态查询。
2. NCN5120 关键能力
| 能力 | 说明 |
|---|---|
| 总线供电 | 芯片自身可从总线取电（或外部供电），带集成DC-DC变换器为外部MCU供3.3V |
| 帧收发 | 完整支持TP1标准帧（8字节数据）与扩展帧 |
| UART接口 | 与主控约定19200bps、8N1 |
| ACK处理 | 自动完成TP1链路层应答（ACK/NACK/Busy） |
| 复位与诊断 | 支持软复位、总线电压/电流查询 |
关键分工：TP1链路层的字符应答由NCN5120硬件完成，knxd只处理完整帧------这是收发器方案稳定性的根基，软件不必介入位级时序。
3. 接入配置
3.1 硬件连接
text
主控UART(TX/RX) ──▶ NCN5120 RXD/TXD
主控GPIO ──▶ NCN5120 RESETn（可选，便于程序复位）
NCN5120 KNX+/KNX- ──▶ TP1总线双绞线（极性无关，芯片自动整流）极物主机方案中，串口呈现为标准设备节点（如 /dev/ttyS5），knxd直接以串口+波特率方式驱动。

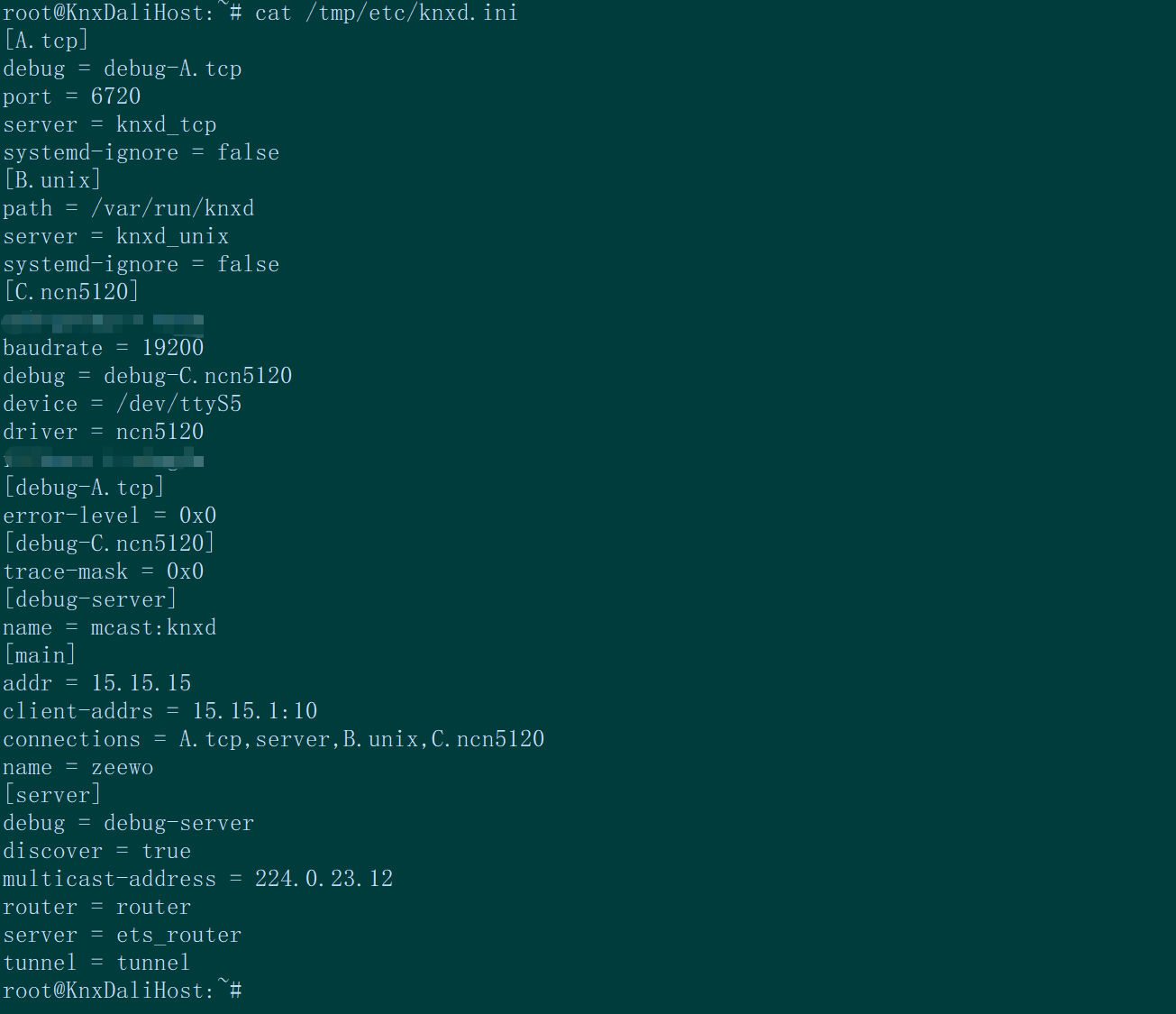

3.2 knxd配置
ini
[C.ncn5120]
driver = ncn5120
device = /dev/ttyS5 ; 串口设备节点
baudrate = 19200 ; 主控↔收发器波特率，固定19200要点：
- baudrate是主控与NCN5120之间的UART速率，不是总线速率，勿改成9600；
- 串口权限：运行knxd的用户需在
dialout组； - 若使用USB转串口模块，
device填/dev/ttyUSB0，注意USB设备名的稳定性（建议按固件ID绑定固定名）。
4. TP1总线电气规范速查
| 参数 | 规范值 |
|---|---|
| 总线电压 | 21~30V DC（标称24V） |
| 数据速率 | 9600bps |
| 逻辑信号 | 总线上叠加约±5V摆幅的差分数据 |
| 每设备取电 | ≤10mA（超功耗设备需自带电源） |
| 拓扑 | 线形/树形，禁止环形 |
| 每段设备数 | ≤64台（电力与信号中继考量） |
| 支线长度 | ≤1000m（依线缆与设备数递减） |
| 线缆 | KNX专用J-Y(ST)Y 2x2x0.8 |
极性：TP1双绞线的两芯无极性要求，收发器自动适应------但工程中仍建议全楼统一红/白定义，便于排查。
5. 供电预算示例
一个典型KNX支路：
text
30台总线设备 × 平均6mA = 180mA
总线电源选型：640mA（预留2.5倍余量考虑启动峰值与扩展）预算不足的典型表现：新设备接入后总线电压跌破21V，整段设备随机掉线------这类"玄学故障"九成是供电问题。排查时直接测量总线空载/满载电压差。
6. 常见硬件问题排查
| 现象 | 排查点 |
|---|---|
| knxd启动报串口错误 | 设备节点是否存在、用户组权限、波特率是否19200 |
| 能发不能收 | 总线极性/接线松动、收发器供电不足 |
| 能收不能发 | NCN5120复位脚被拉死、总线过载（Busy频发） |
| 偶发丢帧 | 总线电压跌落、支线过长、干扰源并行布线 |
| 设备全部无ACK | 总线电压过低或短路保护触发 |
💡 定位利器：knxd的日志中，发送帧后若长时间无确认，驱动会重试并最终报错------"发送失败"基本指向物理层（供电/接线），而非软件配置。
7. 注意事项
- 收发器供电方式：NCN5120可为外部电路供电，但当主控（如树莓派类）功耗较大时务必独立供电，仅共地；
- 防雷与隔离：跨楼层长距离布线建议在总线入口加保护器件；
- 禁止带电插拔总线：虽属低压，带电接线易引入毛刺导致收发器异常复位；
- 串口命名固化：多串口主机上用udev规则固定设备名，避免重启后错位；
- 与IP网关并存：同一总线既有IP网关又有knxd+NCN5120时，只允许一个组播路由源，另一个用隧道模式，防止路由回环。
