一片300 mm晶圆完成硅通孔（TSV）刻蚀后，刻深、片内均匀性、侧壁形貌 都要给出读数。难在三个量的尺度差得太远：深度是宏观量，均匀性按百分比考核；侧壁粗糙度已在纳米量级，逐周期刻蚀量更是逼近原子尺度。量程拉得这么开，没有一种手段能从头管到尾。该综述，讲先进刻蚀里计量工具怎么分工、边界在哪。Flexfilm费曼仪器 探针式台阶仪 可以实现表面微观特征的精准表征 与关键参数的定量测量 ，精确测定样品的表面台阶高度与膜厚，为材料质量把控和生产效率提升提供数据支撑。
产线痛点

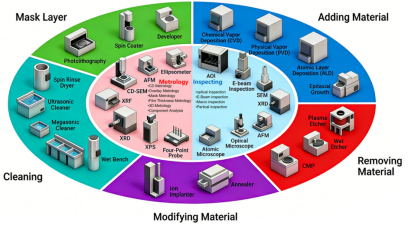

半导体产线表面计量工具集成示意图
TSV 的主流工艺是 Bosch深反应离子刻蚀（DRIE） ，SF₆ 刻蚀与 C₄F₈ 钝化循环交替。300 mm 晶圆上，片内深度均匀性要压到约 0.7%，每轮循环在侧壁留下的扇贝纹上限 80 nm。转到原子层刻蚀（ALE），逐周期刻蚀量（EPC）随材料体系变：SiO₂ 约 0.41 Å/循环，GaN 约 0.73 nm/循环，两者差近二十倍。截面透射电镜（TEM）分析要先切片，样品回不了产线；光学散射不伤片子，但读数靠模型反演，深窄结构里模型一失配，误差直接进结果。尺度跨成这样，选型错位，系统偏差就跟着进来。
探针式台阶仪：宏观形貌计量

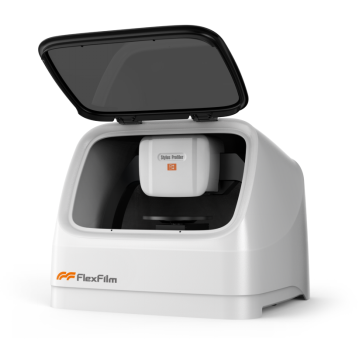

Flexfilm费曼仪器探针式台阶仪
尺度再往上，轮到探针式台阶仪：针尖在表面划过，随形貌上下起伏，位移传感器把垂直跳动记成纵向轮廓。测量是直接的：纵向读数可一路溯源到长度基准，输出真实轮廓，不经模型反演。
它的用武之地在宏观形貌：整片晶圆翘曲 、减薄后露头的 TSV 、大尺度刻蚀台阶。分辨下限由针尖几何决定，商用针尖半径的文献汇总区间是1.7--400 µm；特征宽度逼近针尖尺寸时，测到的是针尖与形貌的卷积，横向细节出不来。对比研究给过一个数：台阶仪测得的特征尺寸相对光学方法平均低估约 9%，主因是针尖磨损与横向分辨不足。这个量级的偏差在纳米工艺窗口里没法忽略，台阶仪因此留在宏观一档，不参与纳米细结构测量。
AFM ：纳米结构与表面状态计量

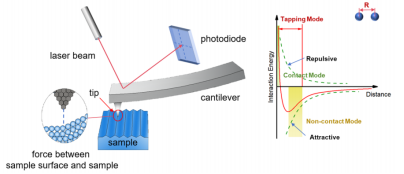

AFM工作原理示意
纳米这一档由原子力显微镜（AFM） 接住。悬臂梁末端的针尖逐点扫过表面，反馈回路把针尖与样品间的力维持在设定值，PeakForce 模式下可低至皮牛量级；商用针尖半径通常小于 50 nm。关键尺寸扫描电镜（CD-SEM）顶视只能给二维投影，****AFM 直接给出三维形貌；****功率谱密度（PSD）分析还能把不同空间频率的粗糙度分量拆开，高频噪声本底比 CD-SEM 低几个数量级。侧壁粗糙度、线边缘粗糙度，靠这些拿到可靠读数。

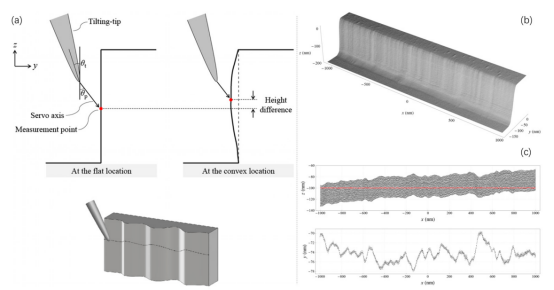

倾转AFM测垂直侧壁LER +数据
垂直侧壁原本是 AFM 够不到的地方。计量型倾转 AFM 把针尖最多倾 16°，把侧壁转进可测姿态 ；配合 SI 溯源的激光干涉仪，同一面侧壁反复测，x/y/z 方向重复性分别是 0.12/0.20/0.20 nm，侧壁角重复到 0.09°。EPC 的测法不绕弯，在图形化样品上量台阶高度、除以循环数。

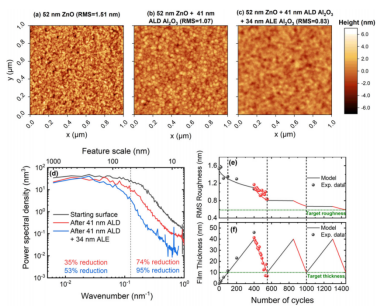

Al₂O₃ ALE平滑化高度图+ PSD
SiO₂ 跑 300 循环，得 0.41±0.01 Å/循环。平滑效应在每种材料上都有记录：Al₂O₃ 经 150 循环，粗糙度从 1.17±0.07 nm 降到 0.83±0.07 nm；

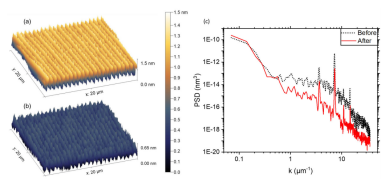

4H-SiC 偏压脉冲ALE
4H-SiC 用偏压脉冲 ALE 跑 200 循环，从 4.91±0.24 Å 落到0.83±0.08 Å，进了亚埃区间。自限制反应在控深之外还带来平滑，凸起总比谷底削得快，表面粗糙度随之下降。损伤评估里 AFM 先负责定位，用约 0.1 nm 横向、0.1 pm 垂直的分辨率把缺陷找出来，再引 TEM 和聚焦离子束（FIB）做亚表面损伤的定点分析。这些读数最终回到刻蚀参数调整上，量测和工艺之间就有了反馈。
计量工具分工
|------------|-------------------------|--------------------------|------------------------|
| 维度 | 探针式台阶仪 | AFM | CD-SEM/光学散射 |
| 目标尺度 | 宏观：晶圆翘曲、大台阶、TSV 露头 | 纳米至微米：侧壁、窄缝、深沟结构 | 纳米：顶视 CD、周期阵列 |
| 分辨能力 | 针尖半径 1.7--400 µm，横向分辨受限 | 针尖 <50 nm，侧壁分辨优于 0.5 nm | 受电子束光斑与波长限制，粗糙度读数含边缘效应 |
| 制样与损伤 | 免制样，接触划线 | 近无损，作用力可低至皮牛量级 | 需真空环境，电子束敏感材料有损伤风险 |
| 数据形态 | 一维纵向轮廓 | 三维形貌，模型无关、可溯源 | 二维投影或模型反演 |
| 产线角色 | 宏观形貌快速检查 | 研发高分辨分析 + 在线参考计量 | 在线高速筛查 |
这几种手段按尺度和角色分工，谁也替不了谁。AFM 的边界也清楚，探针进不了密集的 TSV 阵列，针尖几何与作用力把高深宽比结构的表征卡住了。它反过来能当基准用，把高精度形貌数据作为先验喂给贝叶斯散射反演后，40 nm 以下沟槽的顶宽不确定度从 10.8 nm 收窄到 0.9 nm。吞吐过去是 AFM 上产线的坎，现在有了工程解：四探头并行的在线 AFM 系统做到 10--100 片/时，噪声底 50 pm。SEM 与 AFM 装进同一套定位系统后，同一关注区域不用搬样件就能先后完成两种表征，两套坐标系的重复定位精度分别为 6.5±2.1 µm 与 4.5±1.7 µm。
费曼仪器FlexFilm 能做什么
计量方案真正花功夫的是落地。结构什么尺度配什么工具，工艺盯哪个指标、测量点位怎么布，轮廓数据和工艺窗口对不上时往哪边调，都得一项项定。费曼仪器 Flex F ilm在半导体量测领域做接触式计量的全流程支持，从设备选型、测量程序开发到数据解释，一路跟到现场。
回到产线。你现在的刻蚀工序 ，深度 和侧壁指标分别靠什么量？两项数据要是没法在同一台设备上对齐，多半是尺度分工还没理顺。
互动提问
贵司产线在深沟或台阶测量中，最难复现的是哪一项指标？欢迎在评论区留言。
