平面显示面板 里，钼合金薄膜多做电极或阻挡层，方阻低、耐蚀好是硬要求；宫溢超等人算过，固定元素含量也要试制约28种靶材。
顺序倒过来更省力：多靶共溅射先铺开成分空间，用四探针测方阻定数据 ，再回头定靶材配比，其中薄层电阻也就是方块电阻最敏感 。Xfilm埃利四探针方阻仪，它支持超宽测量范围和全自动扫描，能对薄膜做快速方阻映射。
钼合金薄膜反向设计策略与实验路径
薄膜用闭合场非平衡磁控溅射制备 ，膜厚约100nm、Mo占约90% 、另两元素各约5%。换靶即得Mo-Ta-Cr、Mo-Ta-V、Mo-Ta-Re、Mo-Ni-Ti 等三元薄膜，方阻交给四探针测试逐一比对。
Mo-Ni-Ti复合靶走粉末冶金（压坯、热等静压烧结、轧制退火），把单靶溅射薄膜与多靶共溅射同做四探针测量，方阻对得上，反向设计才算立得住。
四探针法测量薄膜方阻与电阻率
四探针原理不复杂：四根探针等间距排成直线，外侧通电、内侧测压，电压回路近乎无电流，接触与导线压降进不到读数，这正是四探针测试优于两探针之处。

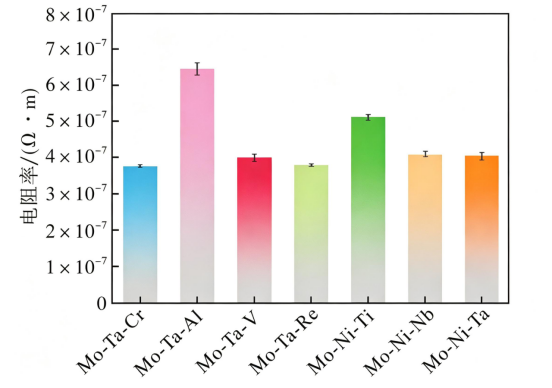

Mo合金薄膜电阻率
方阻与电阻率只隔一个膜厚。方块电阻R是正方形薄膜对边间的电阻 ，与方块边长无关；乘膜厚h便得电阻率，这就是四探针电阻率换算式ρ=R×h。膜厚仅100nm，厚度误差被等比放大，方阻读数因此对工艺极敏感。
膜薄且表面敏感，探针压力、间距和接触稳定性都动读数 。四探针方阻测试间距1mm、每样取5个位置------只测一点就抓不出局部波动。
四探针电阻率与方阻共用一组探头，前提却是膜厚已知且均匀；用XRD定相、SEM/EDS看形貌成分、划痕试验测结合力，交叉验证才分清电阻率变化来自晶界散射还是畸变，单看方块电阻会误判。
综合性能筛选合金

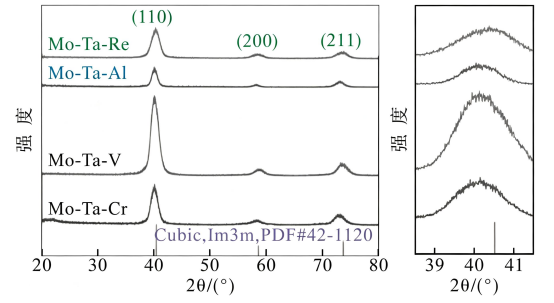

Mo-Ta系三元合金薄膜的XRD图谱
****XRD显示三元薄膜都是单相固溶体，合金元素溶进Mo晶格；****Mo-Ta-V晶粒最细，Mo-Ta-Al畸变最明显、晶胞膨胀率3.258%。畸变越大电子散射越强，四探针测方阻的结果越高。
四探针电阻率 给出的排序印证这点：纯Mo薄膜为4.416×10⁻⁷Ω·m ，多数三元薄膜更低，Mo-Ta-Al与Mo-Ni-Ti略高------Al与Mo半径差最大、堆积效率低。差别只几个百分点，四探针测量重复性不够就被噪声盖住。

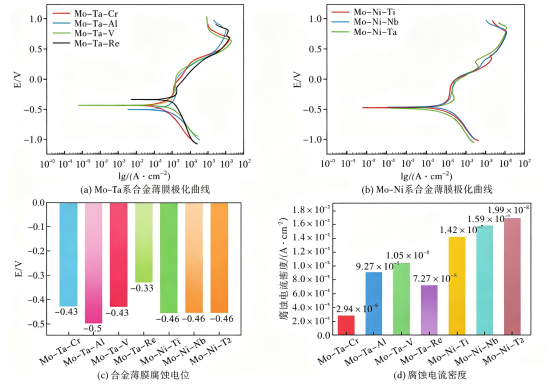

不同合金的薄膜极化曲线、腐蚀电位与腐蚀电流密度
耐蚀性是另一套判据。Mo-Ta-Cr腐蚀电流密度最小，为2.94×10⁻⁶A/cm²，Cr、Ta协同成膜更致密；Mo-Ta-Re腐蚀电位最正，结合力却只有14.785N，远低于其余约40N。只看方阻一项，选不出靶。
验证落在Mo-Ni-Ti上。用四探针测方阻，复合靶薄膜电阻率4.96×10⁻⁷Ω·m、结合力43.05N，多靶共溅射为5.10×10⁻⁷Ω·m、39.95N，耐蚀性接近。差异都在个位数百分比，一致偏向复合靶------一体烧结，成分更可控。
平面显示产业的实践应用
四探针方阻测试的标准化，是反向设计可复现的前提：实验室先铺开成分，用四探针测试摸准方阻数据，最后只留一两种候选做靶验证。
产线上同一套逻辑，只是测得更频繁：研发靠离线四探针测量拿基准，量产用在线系统跟踪薄层电阻与方阻的漂移，比外观缺陷更早报警。
方阻在这条链路上比"检测"更重：它既当成分筛选的判据，也是两条工艺路径能否对得上的尺子。
总结来看，平面显示钼合金薄膜的方阻测量 ，不只是一个检测动作，而是反向设计能否落地的关键节点。精确、可重复的四探针数据 ，让成分优化有了依据，也让复合靶验证有了可信度。下一步可以直接做的是：在现有研发流程里，把薄膜方阻测量从"抽检"变成"标准环节"，优先选用支持全自动扫描和宽量程的设备，把数据闭环先建起来。

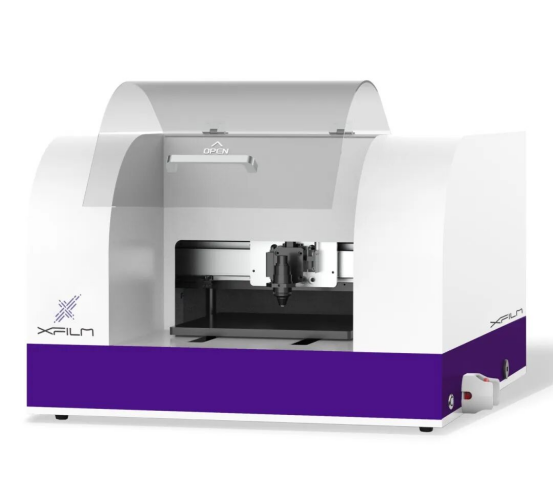

Xfilm埃利四探针方阻仪
Xfilm埃利四探针方阻仪 用于测量薄层电阻（方阻）或电阻率，可以对最大230mm 样品 进行快速、自动的扫描 ， 获得样品不同位置的方阻/电阻率 分布信息。
Xfilm埃利四探针方阻仪
- 超高测量范围，测量1mΩ~100MΩ
- 高精密测量，动态重复性可达0.2%
- 全自动多点扫描，多种预设方案亦可自定义调节
- 快速材料表征，可自动执行校正因子计算
本文使用基于四探针法的Xfilm埃利四探针方阻仪，凭借智能化与高精度的电导率测量优势，助力钛基复合材料的电导率测定，推动电子器件领域的材料检测技术升级。
