LabVIEW 搭 MOKE 磁强计：三路信号同步采集

要测 600 纳米磁点的磁化反转，需要相机、高斯计、锁相放大器三路信号严格同步。这套系统用 PXI 机箱做中枢、LabVIEW 写控制，把三台独立仪器变成了一台完整的磁强计。

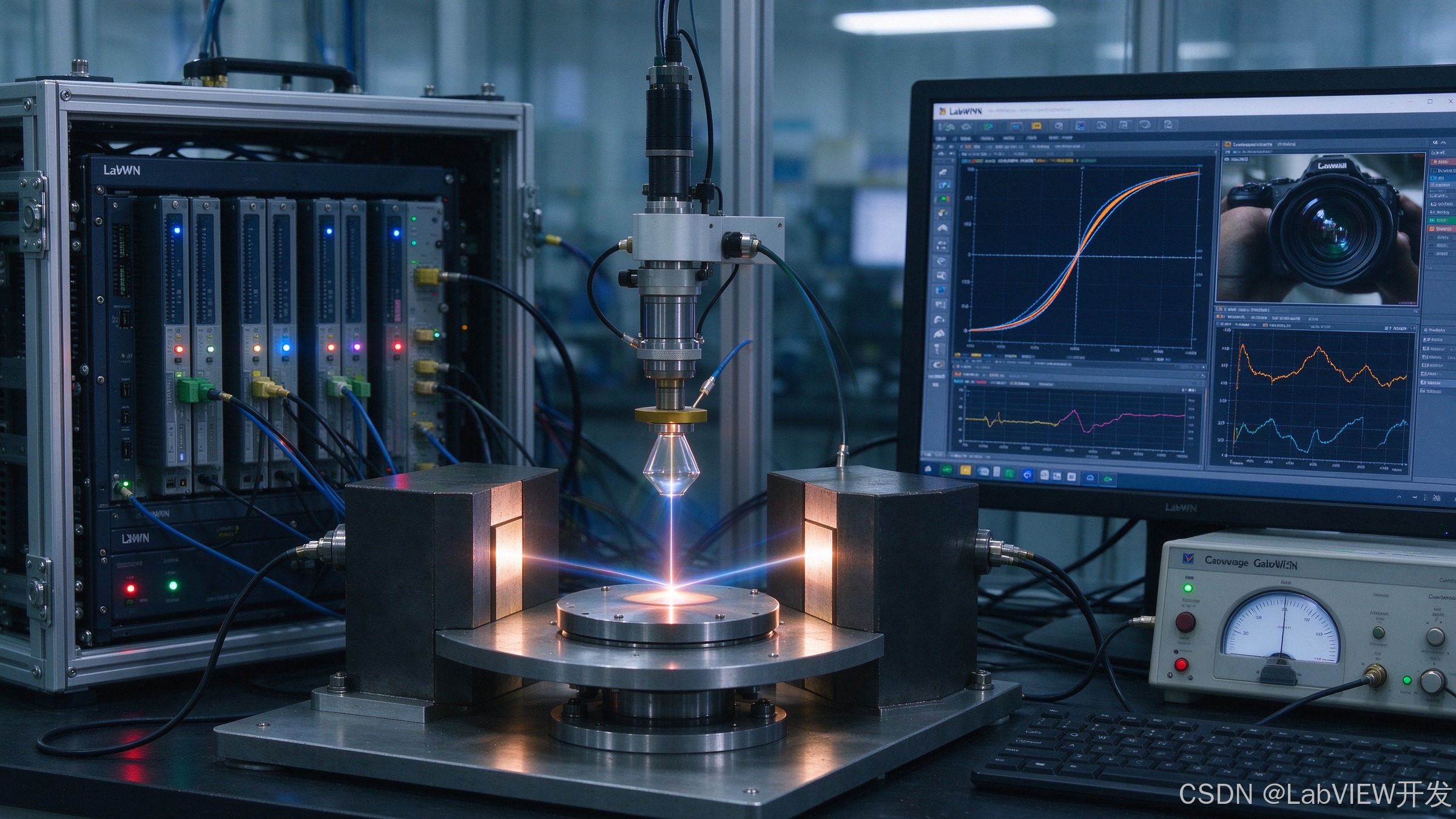

MOKE 光路与 PXI 采集机箱，LabVIEW 界面同时呈现磁滞回线、相机图像与多路信号

磁随机存储器（MRAM）用磁荷而不是电荷存数据位，理论上能同时拿到 DRAM 的密度、SRAM 的速度和 Flash 的非易失性，还能扛住足以摧毁常规存储器的辐射剂量。

但要把它做出来，先得看清单个纳米磁体怎么翻转 。这一步极难：单个纳米磁体的输出信号，超出大多数常规磁强计的探测极限。

常规手段各有各的短板：

最终选的是 MOKE（磁光克尔效应）：平面偏振光照射磁化材料表面时，反射光会变成椭圆偏振，磁化程度就藏在椭圆率里。这是一种成熟、非侵入的薄膜磁化反转探测方法。

样品是周期性圆形点阵列：直径 600 nm ，分布在 100×100 µm² 区域内，用 248 nm 深紫外光刻加剥离工艺制备；磁性层为 Ni80Fe20，厚度 25--80 nm ，电子束蒸发速率 0.2 Å/s；点与点的边缘间距在 55--600 nm 之间变化。

MOKE 的原理不复杂，难在两处。

第一是光斑。 要从很小的结构上取到磁光信号，激光光斑得压得足够小、并且精确对到纳米结构上 。有意思的是，光在大多数金属里能穿透约 20 nm，所以 MOKE 本身并不是表面敏感的------它不是靠"只测表面"取胜，靠的是偏振态的精密测量。

第二是速率。 MOKE 测的是纳米结构的动态特性，要在变化的磁场下捕捉磁信号的变化，因此数据采集率必须足够高。

这两条决定了系统必须同时干三件事：看图像定位、读磁场、读磁信号------而且三路要同步。

核心做法是：用 PXI 机箱取代普通计算机，把采集卡插在同一个机箱里。

这个选择带来两个直接好处。一是采集速率上得去 ；二是所有板卡共享 PXI 机箱的同一时钟频率，天然实现同步采集------这正是这套系统最关键的工程价值。

需要同步的三路信号分别是：

后两路信号由 NI PXI 数字化仪 采集，最大采集率 15 MHz。

还先用 PXI 多功能 DAQ 模块做了一次粗略测量。这一步不是多余的------先用 LabVIEW 程序检查信号质量，确认没问题，再开正式采集。

整套系统的软件是一个完整的测量流程，分成四段：

第一段，光斑定位。 用 LabVIEW 把图案化纳米结构的图像抓到屏幕上，把激光光斑直接对到样品上的目标位置。

第二段，粗测。 用 PXI 多功能 DAQ 模块先跑一遍回线，在正式采集前先看信号质量。

第三段，正式采集。 采集高斯计和锁相放大器这两路信号。数据先以二进制格式存下来，再用第二段程序转成 ASCII。根据外磁场的频率，决定要采多少个样本点。

第四段，重建回线。 离线分析采集到的数据，把探测器信号对变化的磁场作图，得到磁滞回线。

系统拿到了完整的磁化回线，并做了两套点阵几何、不同外场方向角 下的整周期测量。结果显示：得到的回线对纳米结构的几何形状及其取向都显著敏感。

这个结果的意义在于------把三路信号一起采下来，才能刻画纳米结构的动态磁特性；分开采是做不到的。

回看这套系统的架构，其实是一个很典型的科研仪器搭建问题：

不是"买一台磁强计"，而是"把激光、相机、高斯计、锁相放大器、数字化仪拼成一台磁强计"。

而把它拼起来的关键，恰恰不在光学、也不在磁学，在于能不能让这几台设备在同一时刻开始、按同一节拍记录。选 PXI 机箱的第一理由就是"所有板卡共享同一时钟"------这是硬件级同步，软件轮询做不到。

第二点值得注意：先用便宜的多功能 DAQ 粗测、再用高速数字化仪正式采。这种"两段式"的做法在科研系统里很常见------先花几分钟确认信号是对的，再花几小时采正式数据。

多台仪器同步，先看时钟从哪来

能不能共享同一个硬件时钟，直接决定这套系统是"同步采集"还是"事后对齐"。PXI 机箱的价值主要在这里。
正式采集前，先做一次粗测

用低速模块快速跑一遍全流程，确认信号质量和时序都对，再开高速正式采集。省下的往往是几小时的重采。
