导读：充磁系统里有一个元件，是整条能量链的最终出口，却常被当成「绕几圈铜线就完事」的配角------充磁线圈。线圈设计不对，电源再强也白搭。本文拆解充磁线圈电磁设计的四个核心环节------拓扑选型、匝数博弈、极靴匹配、制造工艺------最后再谈一个常被忽略的系统级问题：线圈与电源如何匹配。
一、线圈拓扑：先选对「磁场形态」
充磁线圈本质上是一个换能器------把脉冲电流转化成空间磁场。但「怎么绕」决定了磁场长什么样。选错拓扑，就像用平口螺丝刀拧十字螺丝------费劲还拧不到位。
螺线管线圈是最基础的拓扑。圆柱形绕组产生沿轴向的磁场，适合方块、圆柱磁体的轴向充磁。结构简单、绕制方便、磁场分布相对规整。大多数中小尺寸钕铁硼磁钢用这种线圈就够了。
鞍形线圈解决的是瓦形磁钢的充磁问题。瓦形磁钢的充磁面是弧面，螺线管线圈产生的直线磁场在弧面上会打出角度偏差------磁钢不同位置的充磁方向和磁场强度不一致。鞍形线圈的绕组沿弧面排布，磁场方向始终垂直于瓦面切向，充磁均匀性明显优于螺线管。代价是绕制复杂度高、空间利用率低。
多极线圈用于磁环的多极充磁。绕组在圆周上交错排布，相邻绕组通反向电流，在环面上形成交替的 N、S 极。极数越多，绕组排布越密，相邻绕组的互感耦合越强------设计时不仅要算单匝磁场，还要算多匝之间的串扰。极对数上到 20 对以上，绕组的空间排布精度就变成第一优先级。
特殊拓扑针对特定场景：亥姆霍兹线圈对产生高均匀度磁场区，适合对充磁均匀性有极致要求的场景；平板线圈用于轴向磁通电机的盘式转子整体充磁；分段式线圈通过多段独立供电实现对不同区域的磁场强度分区控制。

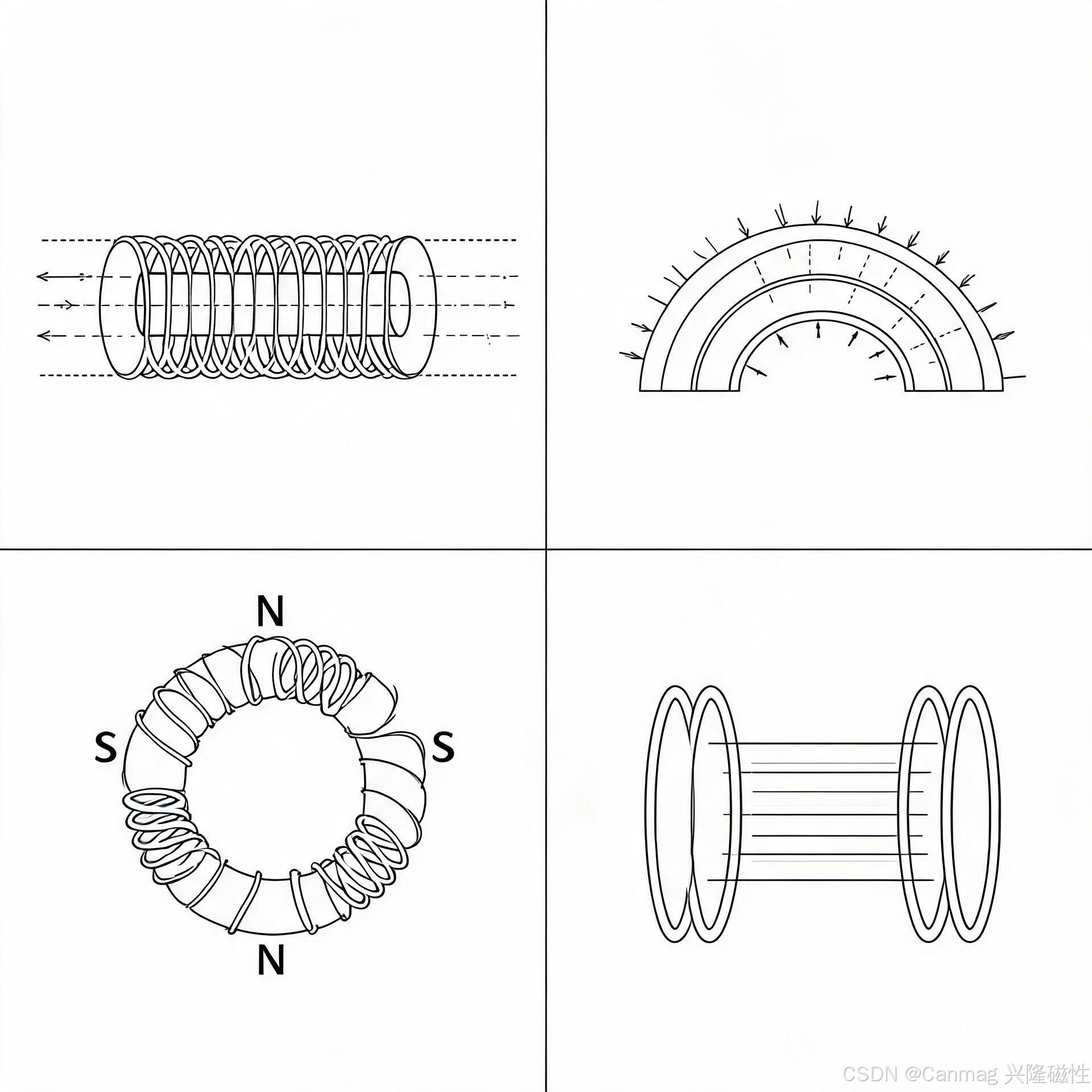

四种常见充磁线圈拓扑对比：螺线管线圈、鞍形线圈、多极线圈、亥姆霍兹线圈对
▲ 四种常见充磁线圈拓扑对比：左上为螺线管线圈（圆柱形轴向磁场），右上为鞍形线圈（弧面切向磁场），左下为多极线圈（环面交替极性），右下为亥姆霍兹线圈对（中心均匀磁场区）
选拓扑的核心问题是：磁体什么形状、磁场要什么方向、允许多大的不均匀度。三个问题答清楚，拓扑范围就收窄到一两种了。
二、匝数与电感：牵一发动全身
选定拓扑之后，下一个关键决策是匝数。
很多人直觉是「匝数越多磁场越强」------安培定律确实这么说，磁场强度正比于安匝数。但脉冲充磁场景下，匝数多带来一个致命副作用：电感按匝数的平方增长。
电感 L 和匝数 N 的关系是 L ∝ N²。一个 5 匝的线圈电感可能是 2μH，绕到 10 匝就变成 8μH，20 匝就是 32μH。
电感大了之后，电流爬升速度被拖慢。脉冲充磁机是 RLC 二阶放电回路，欠阻尼状态下电流上升时间主要由 √(LC) 决定------L 翻 4 倍，上升时间约翻 2 倍；过阻尼状态下电流上升时间主要由 L/R 主导------L 翻 4 倍，上升时间约翻 4 倍。多数充磁机设计在临界阻尼附近以兼顾脉冲前沿和能量效率，此时电感对上升时间的影响系数在 1.5~3 倍之间。但无论如何，电感增大一定拖慢电流爬升，对钕铁硼这类高矫顽力磁体，磁场建立太慢会导致磁畴翻转不彻底，最终剩磁偏低。
这就是匝数博弈的本质：多匝→高电感→慢爬升→脉冲被拉宽→峰值磁场可能反而下降。

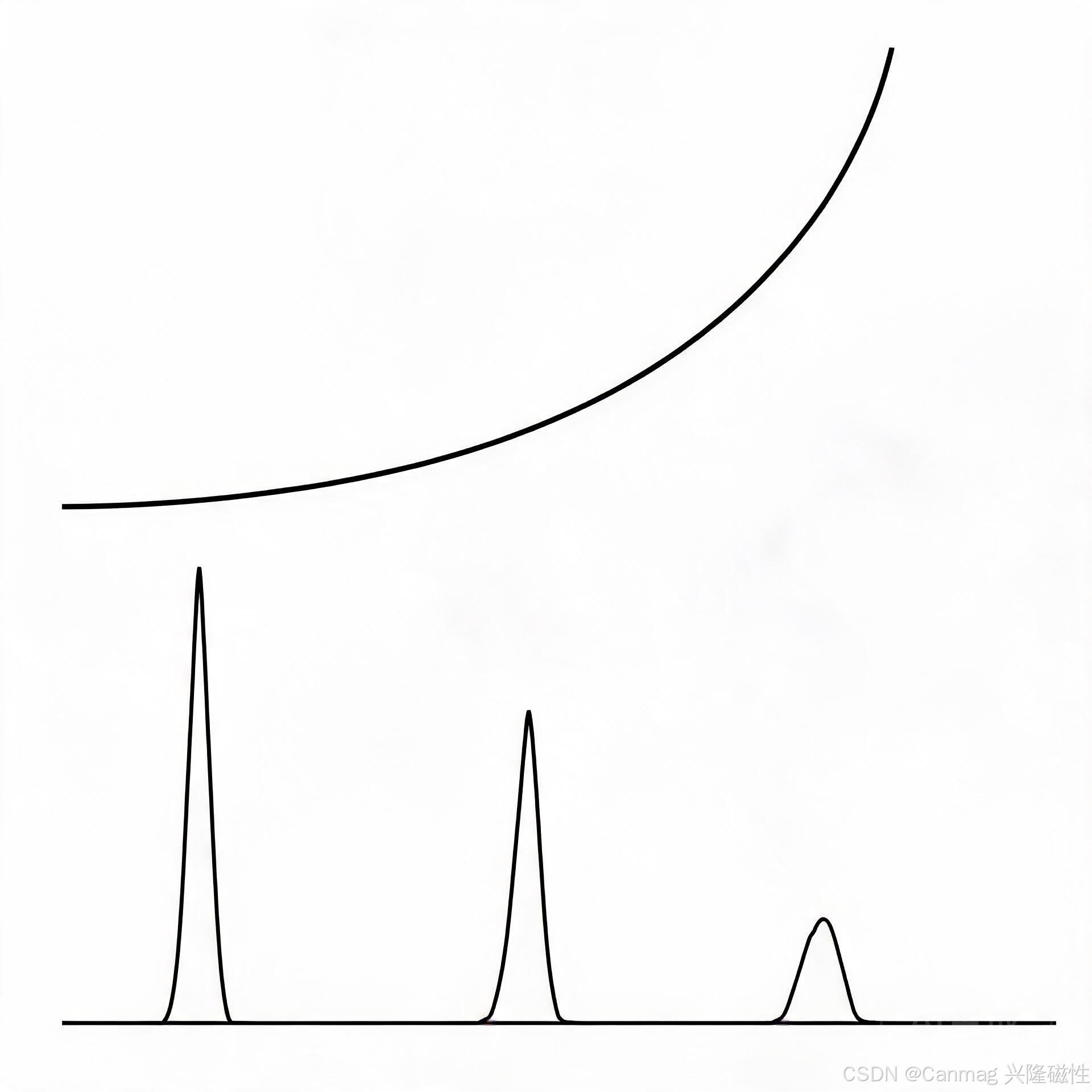

匝数与电感、脉冲电流波形的关系：匝数增加导致电感平方增长，脉冲前沿变缓、峰值下降
▲ 匝数增加对脉冲放电波形的影响示意：匝数越少（左），电流爬升越快、峰值越高；匝数越多（右），电感增大、脉冲被拉宽、峰值下降
工程上的经验策略是：高 Hcj 磁体优先走「少匝数、大电流」路线。宁可用更粗的铜线绕 3~5 匝，配低电感母线，把电流推到几十 kA 级别，换取陡峭的脉冲前沿（设计目标通常为 100~300μs）。铁氧体这类低矫顽力材料则可以适当多匝，磁场均匀性更好。
一个工程经验参考值：如果线圈的 L/R 时间常数超过了目标脉宽的 1/3，就该认真考虑减匝或换更粗导线了。
三、磁场均匀性：极靴才是幕后英雄
空芯线圈产生的磁场天然不均匀------轴心最强，越往两端越弱。径向分布也是中间强、边缘弱。一块磁钢的不同区域如果吃到的磁场强度差 20% 以上，局部就充不饱和。
极靴的作用就是重塑磁场分布。把高导磁材料（电工纯铁、硅钢片叠层）置于线圈内部，磁通会优先走极靴，从极靴端面出来后再进入磁钢------等于把分散的磁通「收集」起来，在目标区域集中释放。（注意区分：极靴是气隙侧的端部构件，而磁轭是闭合磁路的铁轭部分，两者在专业术语中不完全等同。）
极靴设计有几个工程要点：
• 聚磁 vs 匀磁：极靴可以把磁场集中到一个小区域（聚磁，峰值 B 能提升 30%~50%），也可以把峰值削平、让更大区域内的磁场更均匀（匀磁）。目标不同，极靴的截面形状和锥度设计完全不同。
• 饱和管理：极靴材料本身也会饱和。电工纯铁的饱和磁感应强度约 2.1T，如果目标磁场接近或超过这个值，极靴就会饱和，加再多安匝数也没用。这时需要考虑钴铁合金（饱和约 2.45T）甚至不用极靴。
• 涡流损耗：脉冲磁场在极靴里感应出涡流，涡流反过来抵抗磁场变化，拖慢磁场建立速度。解决方案是用叠片结构（硅钢片）替代实心铁块------但叠片的机械强度不如实心材料，大洛伦兹力下需要额外加固。

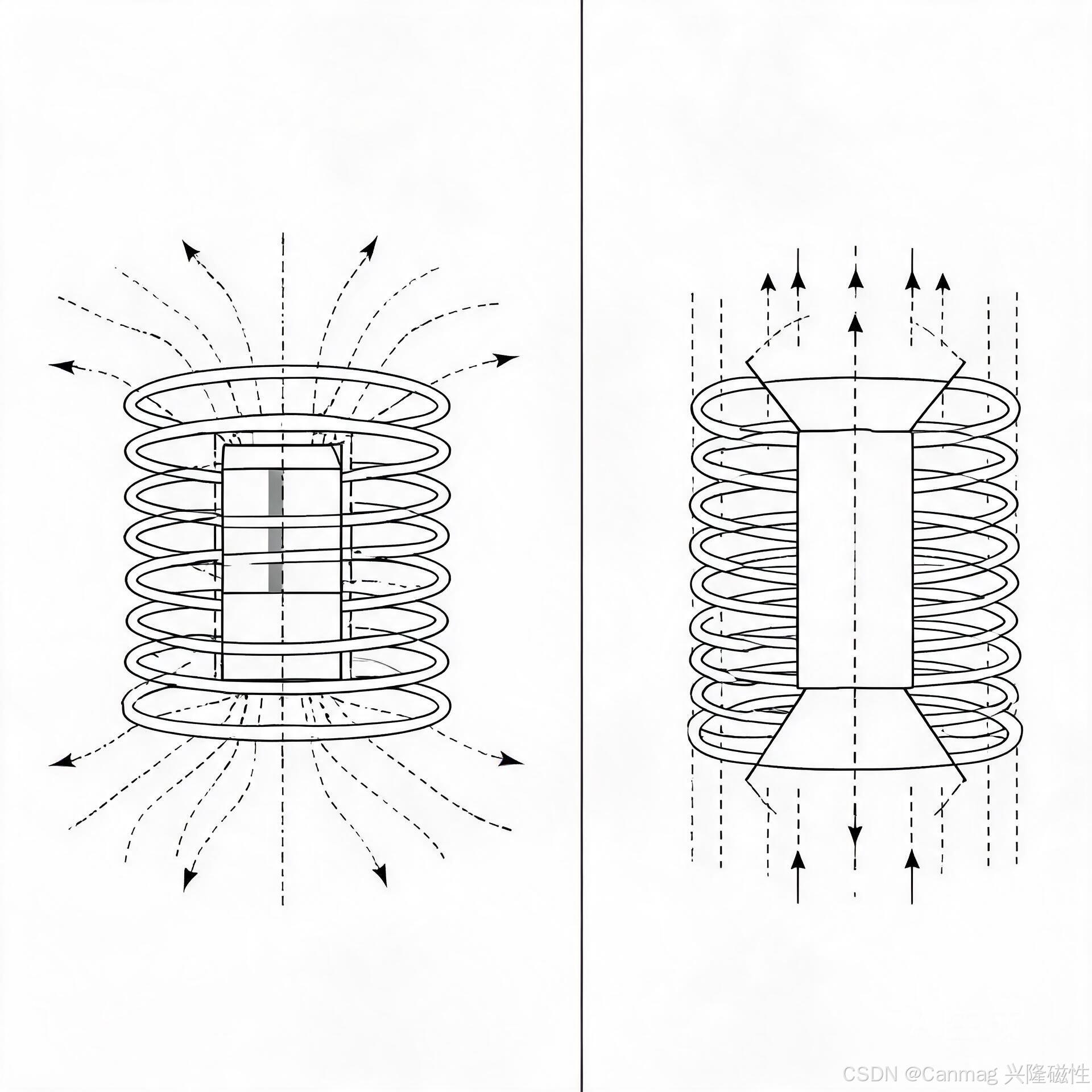

极靴对磁场分布的重塑作用：空芯线圈磁场分散不均匀，加入极靴后磁通被收集并集中释放，目标区域磁场强度与均匀性显著提升
▲ 极靴的作用示意：左侧为空芯线圈，磁场线分散、中心磁钢不同区域磁场强度不均；右侧加装极靴后，磁通被聚拢引导，磁钢处于更均匀的高磁场区域
四、制造工艺：设计再好，绕不出来也白搭
电磁设计落到实体上，绕制工艺是另一道关卡。充磁线圈的工作条件极其恶劣：数万安培的脉冲电流、几十兆帕的洛伦兹力、毫秒级的瞬时温升、反复的热胀冷缩。线圈不是「绕好就行」的部件，工艺水平直接决定寿命和一致性。
绕制精度。多极线圈的绕组建模中计算出的理想磁场分布，落到实物上完全取决于绕线精度。一匝偏了 0.2mm------在 20 对极的多极线圈里可能意味着某个极的磁场偏了 3%。自动化绕线机加在线张力控制是标配，手工绕制只适合实验室偶尔打样。
环氧真空灌封。绕好的线圈必须做真空灌封------把线圈放进真空腔，抽掉空气后灌入环氧树脂，让树脂渗透到每一匝之间的缝隙。灌封有三个作用：把导线「焊死」在原地，对抗洛伦兹力的机械冲击；填补气隙提高导热（环氧导热系数 0.2~0.8 W/m·K，虽然不高，但比空气的 0.026 好一个数量级）；隔绝潮气和粉尘。灌封不彻底------内部存在气泡或未填充区域------是线圈早期失效的第一大原因。
冷却水道集成。高频产线用的线圈，水冷是标配。冷却水道可以预埋在灌封体内部，也可以用空心铜管（导线本身就是水道）。前者的热路径最短、散热效率最高，但制造复杂；后者结构简单但载流量受限于铜管壁厚。

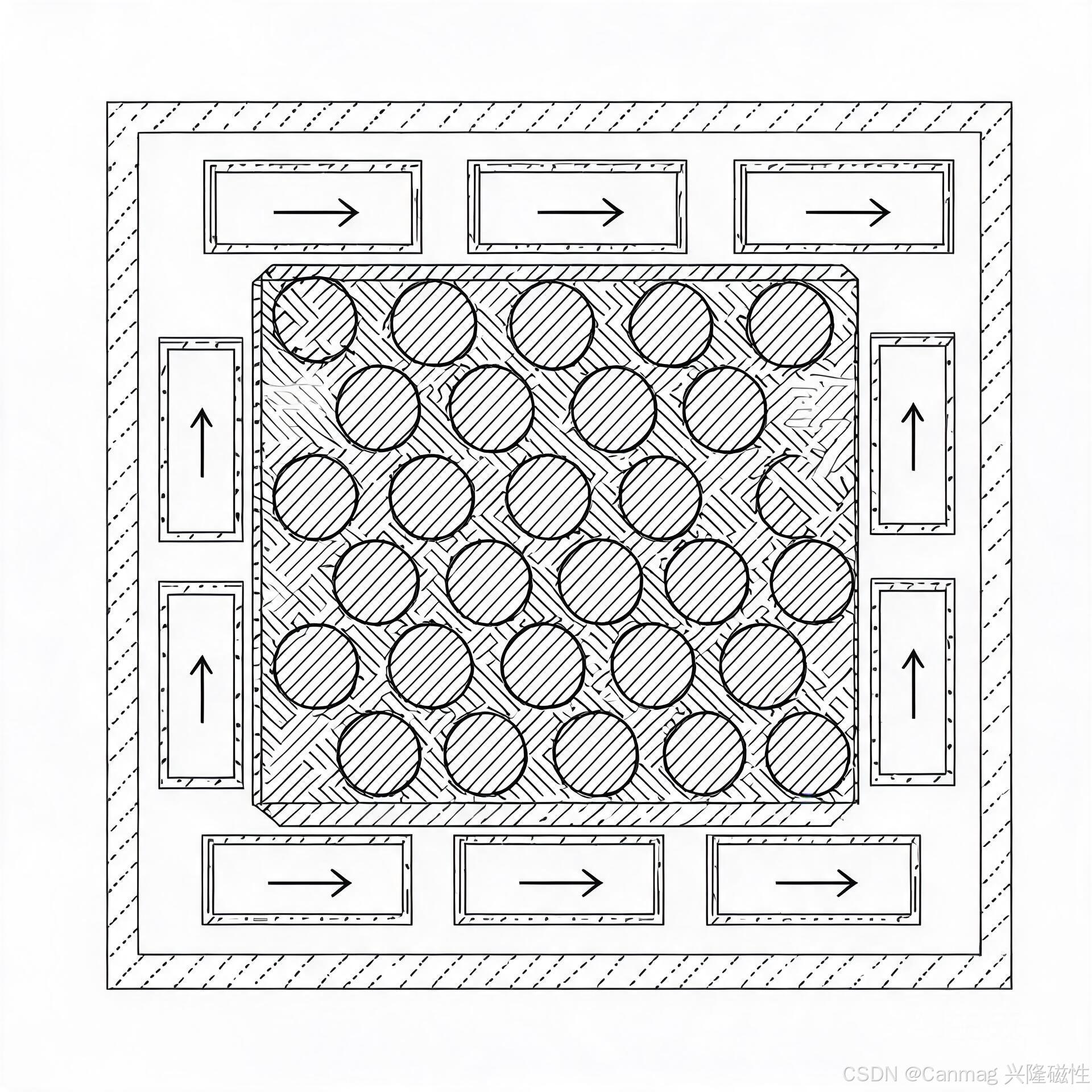

充磁线圈内部结构剖面示意：铜导线绕组、环氧树脂灌封层、预埋冷却水道及外部结构护套
▲ 水冷充磁线圈截面结构示意：从内到外依次为铜导体绕组、环氧树脂灌封填充层、预埋冷却水道、外部结构护套
五、线圈与电源：不是「买来插上」的关系
最后必须强调：线圈不是独立部件，它是电源系统的负载端。
线圈的电感和电阻直接决定了放电回路的 RLC 参数。换一个线圈，放电波形可能面目全非------峰值电流变了、脉冲宽度变了、反峰幅度变了。严重不匹配的情况下，反峰电压可能击穿放电开关，或者线圈端电压超过绝缘耐压等级。
因此充磁线圈必须和电源做联合设计：先定磁体规格和目标磁场→仿真确定线圈参数（匝数、电感、电阻、极靴）→反推电源需求（储能、电压、开关类型）→再迭代优化。这个闭环里，线圈和电源互为输入输出，不能分开考虑。
在实际工程中，要实现上述闭环，需要团队同时具备电源开发和线圈设计能力。深耕充磁技术三十余年的 CANMAG提供了一个有参考价值的范式------从充磁电源、线圈设计、夹具匹配到在线磁测，全链条自研。
总结
回到开头：充磁线圈这个常被低估的元件，怎么设计才能不拖后腿？四个「选对」：
-
选对拓扑------磁体什么形状就用什么线圈，别拿螺线管硬充鞍形线圈的活。
-
选对匝数------高 Hcj 走少匝大电流，低矫顽力可以多匝求均匀，盯住电感带来的爬升延迟。
-
选对极靴------要聚磁还是要匀磁、材料会不会饱和、叠片还是实心，三个问题提前回答。
-
选对工艺------自动化绕线 + 真空灌封 + 水冷集成，少一个环节都可能在线圈寿命上付出代价。
归根到底一句话：电源决定了你能有多少能量，线圈决定了这些能量有多少能真正变成磁场。 线圈设计不是「绕几圈铜线」的事------它是充磁系统里最少被重视、却最能拉开设备差距的环节。
