Kubernetes 弹性伸缩实验手册：从集群搭建到 HPA / VPA 自动扩缩容
📌 实验实录：2026-09-07（基础环境预置）~ 2026-09-08（集群部署与全部弹性伸缩实验），全程在真实三节点 Kubernetes 集群上完成。
说明：本文全部操作命令与输出均取自实验终端实录，命令提示符保留操作时刻（如
[root@master ~ 09:07:37]#）；实验过程中排除掉的无效尝试不在正文出现，其中具有教学价值的排障内容统一整理进对应章节与文末 FAQ。
一、为什么需要弹性伸缩
业务流量从来不是一条直线：白天高峰和凌晨低谷可能相差一个数量级，大促、秒杀、定时任务都会让资源需求突然"跳变"。如果按峰值时刻的流量去固定部署 Pod 数量，大部分时间都在浪费资源；如果只按日常流量部署，流量一来系统就撑不住。
Kubernetes 给出的答案是让"副本数量 / 单副本资源"跟随负载自动变化：
- 水平自动伸缩（HPA，Horizontal Pod Autoscaler）：根据 CPU、内存或自定义指标自动增加 / 减少 Deployment、ReplicaSet 中的 Pod 副本数。适用于无状态、可以随意加减副本的业务。
- 垂直自动伸缩（VPA，Vertical Pod Autoscaler）：根据容器历史资源使用情况自动调整 Pod 的 CPU / 内存 requests，甚至自动"驱逐重建"Pod 让新配置生效。适用于无法靠增加副本解决问题的场景（如数据库等有状态应用）。
Pod 水平自动伸缩由 Kubernetes API 资源与控制器共同实现：控制器周期性检查指标，并以"Pod 平均指标值 vs 用户设定的目标值"为依据计算期望副本数，再调整 Deployment 的 replicas。生产环境中广泛使用的指标主要有四类：
| 指标类型 | 含义 | 典型例子 |
|---|---|---|
| Resource metrics | 资源指标，CPU / 内存利用率 | cpu、memory 利用率 |
| Pod metrics | 单 Pod 指标，如网络、流量 | 每个 Pod 的 QPS |
| Object metrics | 特定对象的指标 | 按 Ingress 每秒请求数扩容 |
| Custom metrics | 自定义监控指标 | 服务响应时间、队列长度等 |
注意：自动扩缩不适用于无法扩缩的对象，比如 DaemonSet；VPA 与基于同一资源指标的 HPA 不建议同时作用于同一个 Deployment（后文 VPA 章节会再次说明）。
两种伸缩方式的互补关系
#mermaid-svg-g9krfVlu74GFzhBA{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-g9krfVlu74GFzhBA .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-g9krfVlu74GFzhBA .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-g9krfVlu74GFzhBA .error-icon{fill:#552222;}#mermaid-svg-g9krfVlu74GFzhBA .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-g9krfVlu74GFzhBA .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-g9krfVlu74GFzhBA .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-g9krfVlu74GFzhBA .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-g9krfVlu74GFzhBA .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-g9krfVlu74GFzhBA .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-g9krfVlu74GFzhBA .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-g9krfVlu74GFzhBA .marker{fill:#333333;stroke:#333333;}#mermaid-svg-g9krfVlu74GFzhBA .marker.cross{stroke:#333333;}#mermaid-svg-g9krfVlu74GFzhBA svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-g9krfVlu74GFzhBA p{margin:0;}#mermaid-svg-g9krfVlu74GFzhBA .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-g9krfVlu74GFzhBA .cluster-label text{fill:#333;}#mermaid-svg-g9krfVlu74GFzhBA .cluster-label span{color:#333;}#mermaid-svg-g9krfVlu74GFzhBA .cluster-label span p{background-color:transparent;}#mermaid-svg-g9krfVlu74GFzhBA .label text,#mermaid-svg-g9krfVlu74GFzhBA span{fill:#333;color:#333;}#mermaid-svg-g9krfVlu74GFzhBA .node rect,#mermaid-svg-g9krfVlu74GFzhBA .node circle,#mermaid-svg-g9krfVlu74GFzhBA .node ellipse,#mermaid-svg-g9krfVlu74GFzhBA .node polygon,#mermaid-svg-g9krfVlu74GFzhBA .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-g9krfVlu74GFzhBA .rough-node .label text,#mermaid-svg-g9krfVlu74GFzhBA .node .label text,#mermaid-svg-g9krfVlu74GFzhBA .image-shape .label,#mermaid-svg-g9krfVlu74GFzhBA .icon-shape .label{text-anchor:middle;}#mermaid-svg-g9krfVlu74GFzhBA .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-g9krfVlu74GFzhBA .rough-node .label,#mermaid-svg-g9krfVlu74GFzhBA .node .label,#mermaid-svg-g9krfVlu74GFzhBA .image-shape .label,#mermaid-svg-g9krfVlu74GFzhBA .icon-shape .label{text-align:center;}#mermaid-svg-g9krfVlu74GFzhBA .node.clickable{cursor:pointer;}#mermaid-svg-g9krfVlu74GFzhBA .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-g9krfVlu74GFzhBA .arrowheadPath{fill:#333333;}#mermaid-svg-g9krfVlu74GFzhBA .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-g9krfVlu74GFzhBA .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-g9krfVlu74GFzhBA .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-g9krfVlu74GFzhBA .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-g9krfVlu74GFzhBA .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-g9krfVlu74GFzhBA .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-g9krfVlu74GFzhBA .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-g9krfVlu74GFzhBA .cluster text{fill:#333;}#mermaid-svg-g9krfVlu74GFzhBA .cluster span{color:#333;}#mermaid-svg-g9krfVlu74GFzhBA div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-g9krfVlu74GFzhBA .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-g9krfVlu74GFzhBA rect.text{fill:none;stroke-width:0;}#mermaid-svg-g9krfVlu74GFzhBA .icon-shape,#mermaid-svg-g9krfVlu74GFzhBA .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-g9krfVlu74GFzhBA .icon-shape p,#mermaid-svg-g9krfVlu74GFzhBA .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-g9krfVlu74GFzhBA .icon-shape .label rect,#mermaid-svg-g9krfVlu74GFzhBA .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-g9krfVlu74GFzhBA .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-g9krfVlu74GFzhBA .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-g9krfVlu74GFzhBA :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 无状态应用 / 并发大
单 Pod 资源不足
无法水平扩展
业务流量升高
判断瓶颈
HPA 水平扩容
Pod 数量 1 → N
VPA 垂直扩容
requests 100m → 864m
流量回落
冷却期后缩容
驱逐并重建 Pod
携带新资源规格
- HPA 的优点：扩容速度快、弹性粒度细，天然适合 Web / 微服务这类无状态负载。
- VPA 的价值：让每个 Pod 的资源配置贴合真实使用量，节省集群总资源；它也常用来给业务"试出"合理的 requests 基准值，再固化回 Deployment。
二、实验目标
- 从三台裸机（CentOS 7.9）开始，完整重建一套 Kubernetes v1.28.0 + containerd 运行时 + Calico 网络 集群；
- 部署 metrics-server ，打通
kubectl top资源指标； - 部署 nginx 业务应用，完成第一个 HPA（CPU 指标）自动扩容 / 缩容 实验；

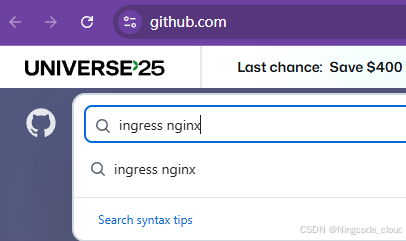

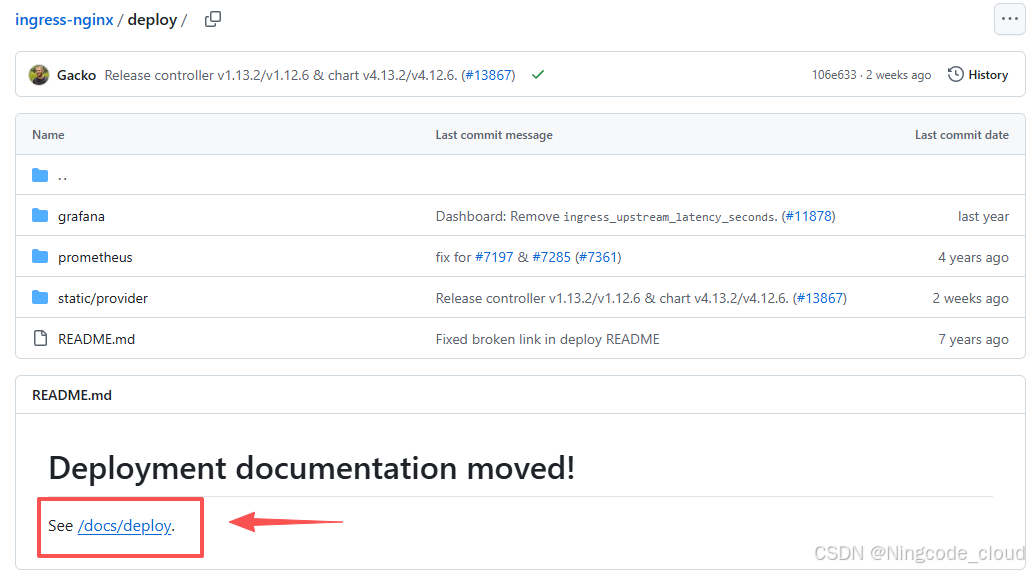

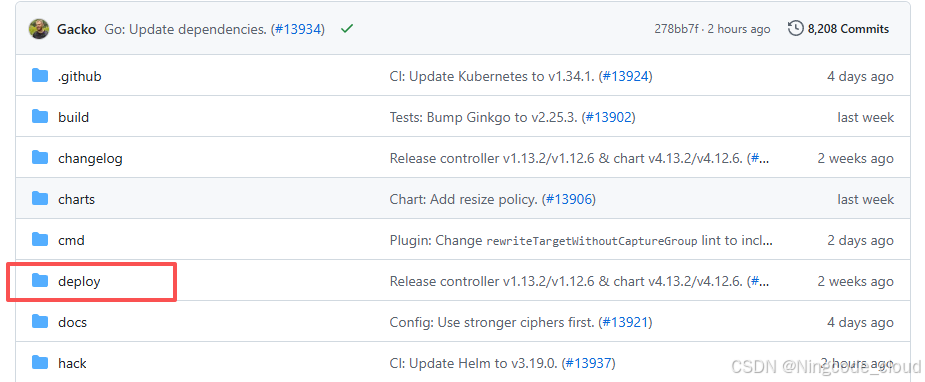

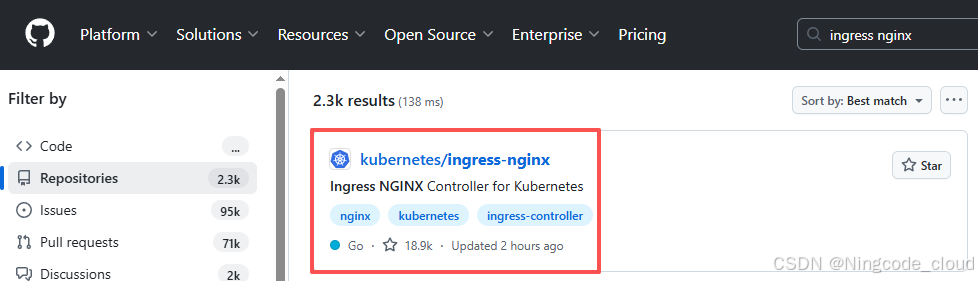

- 部署 MetalLB + ingress-nginx，为集群提供统一的对外入口（LoadBalancer + Ingress）；

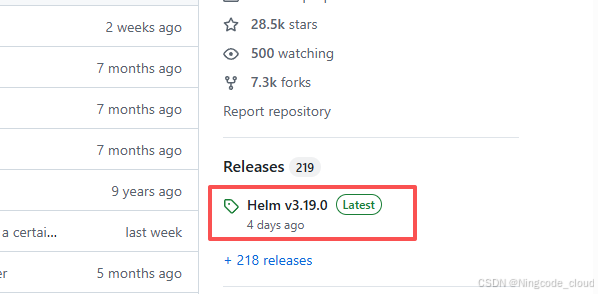

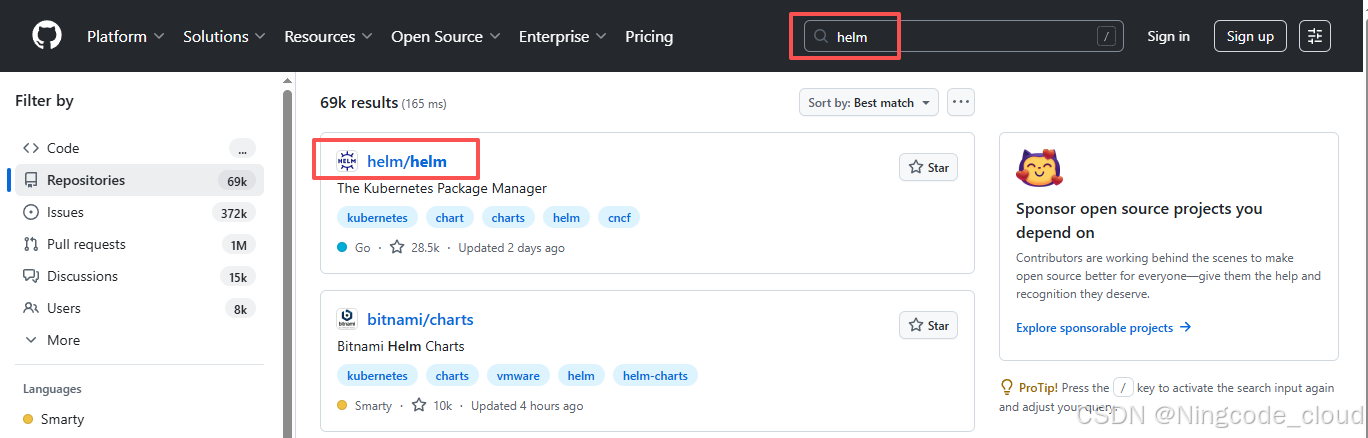

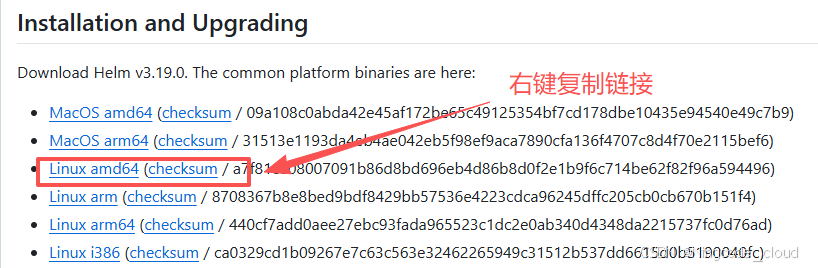

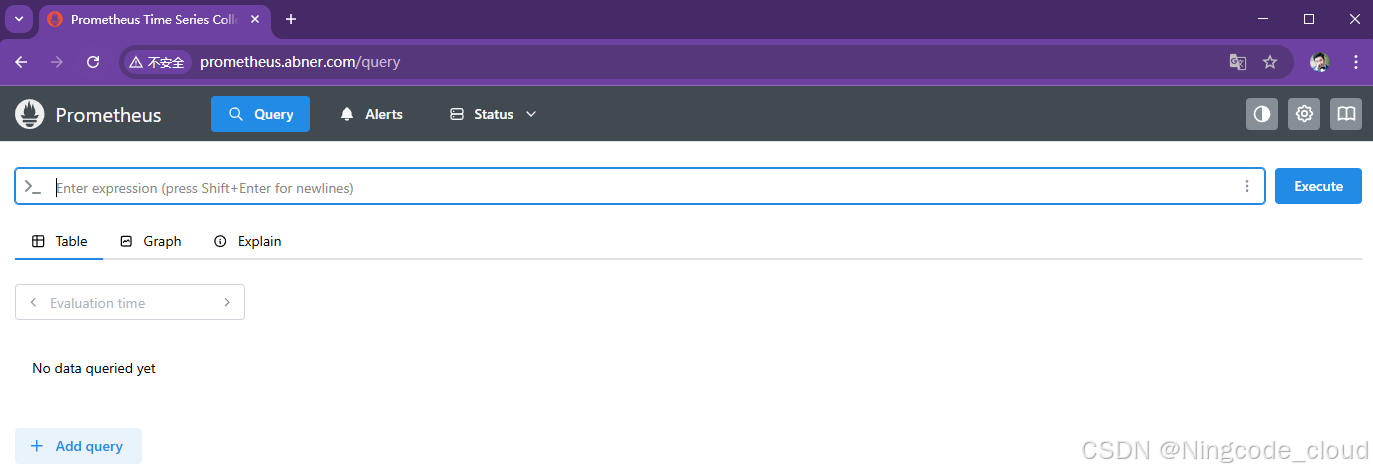

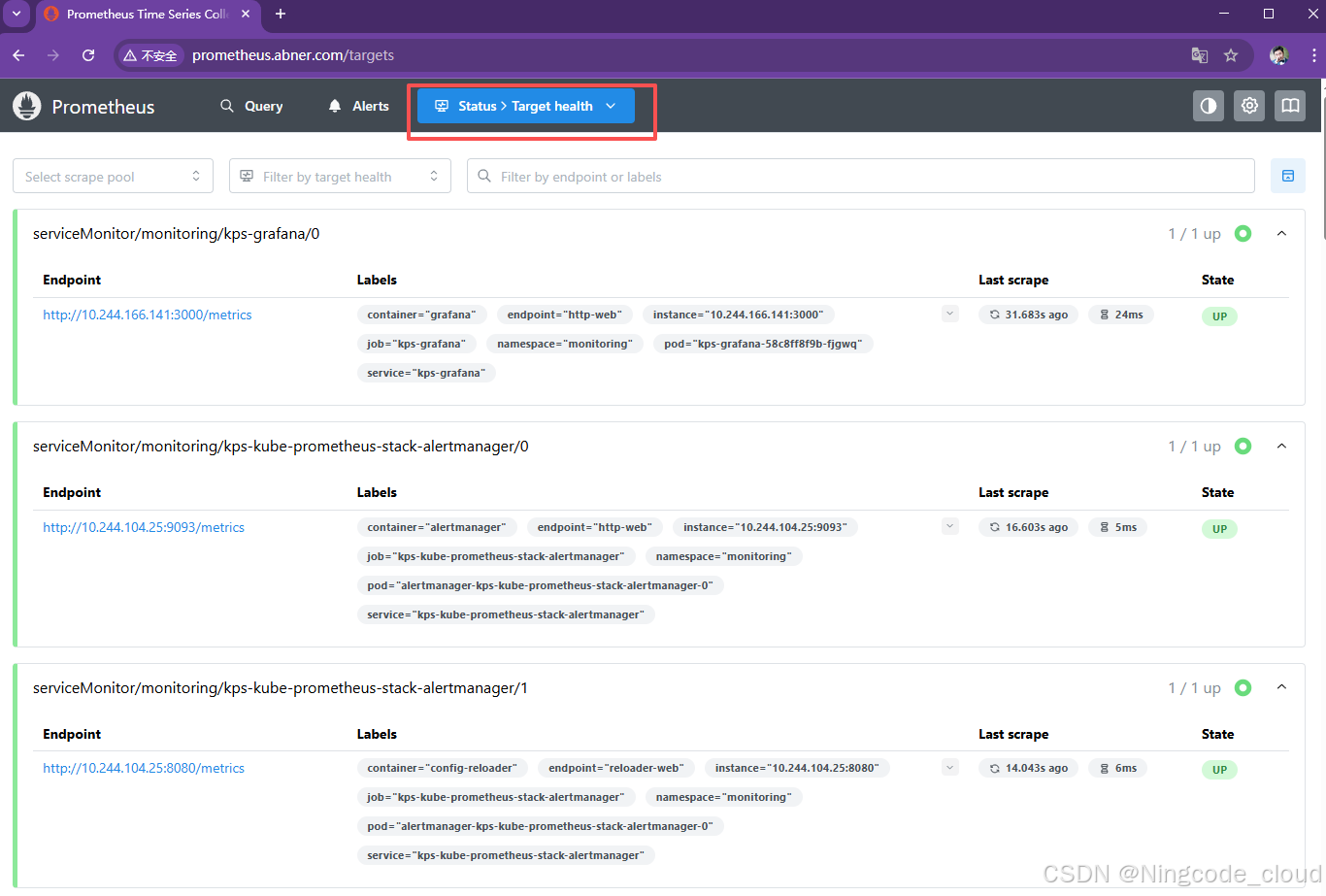

- 用 Helm 部署 kube-prometheus-stack 监控全家桶（Prometheus + Grafana + Alertmanager + node-exporter），并补齐控制平面组件（scheduler / controller-manager / kube-proxy / etcd）的指标采集；

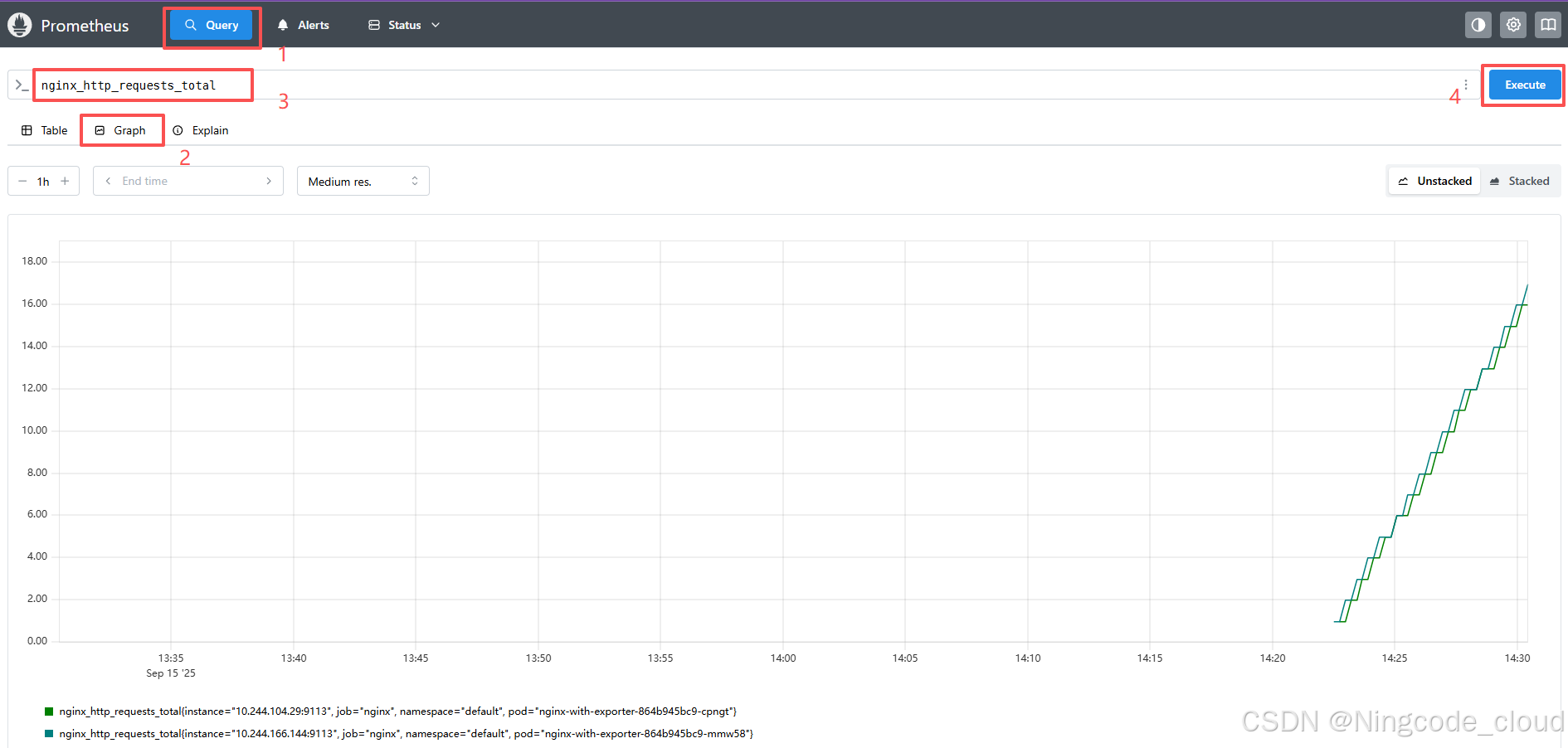

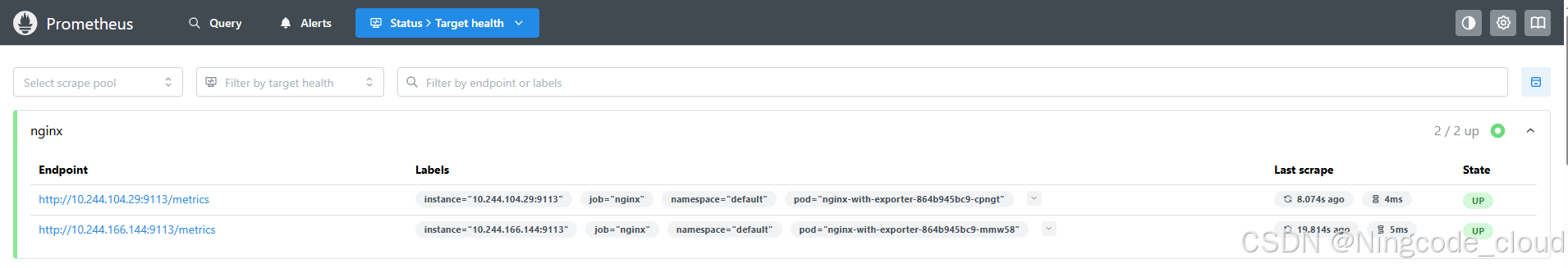

- 为 nginx 应用接入 nginx-prometheus-exporter，让 Prometheus 能抓到业务指标；
- 部署 prometheus-adapter，把 Prometheus 指标桥接为 Kubernetes 自定义指标 API；
- 完成第二个 HPA（CPU + 内存 + QPS 三指标） 自动伸缩实验；
- 部署 VPA ，完成
updateMode: Off与updateMode: Auto两组垂直伸缩实验。
实验环境与拓扑
| 角色 | 主机名 | IP | 系统 | 部署内容 |
|---|---|---|---|---|
| K8s 控制平面 / Master | master.ningcode.cn | 10.1.8.138 | CentOS 7.9 | kubeadm / kubelet / kubectl 1.28.0、containerd 1.6.33、Docker CE 26.1.4（镜像中转用）、etcd / apiserver / Calico |
| K8s Worker1 | node1.ningcode.cn | 10.1.8.139 | CentOS 7.9 | kubelet 1.28.0、containerd 1.6.33 |
| K8s Worker2 | node2.ningcode.cn | 10.1.8.140 | CentOS 7.9 | kubelet 1.28.0、containerd 1.6.33 |
| 镜像仓库 | harbor | 10.1.8.10:80 | Ubuntu | Harbor v2.10.2（docker-compose 启动，供 containerd 拉取镜像） |
| 负载均衡地址池 | --- | 10.1.8.200 ~ 10.1.8.210 | --- | MetalLB L2 分配（ingress-nginx 实际占用 10.1.8.200） |
实验跨两天完成：9 月 7 日傍晚完成三台主机全部基础预置（含内核升级重启）；9 月 8 日上午完成集群初始化、Worker 加入与 Calico；随后依次完成 metrics-server、HPA、MetalLB / ingress-nginx、Prometheus、prometheus-adapter、VPA 等全部实验。
版本清单
| 软件 | 版本 | 说明 |
|---|---|---|
| 操作系统 | CentOS Linux 7.9.2009（内核升级至最新 3.10 系列） | 三台 K8s 节点 |
| Docker CE / containerd.io | 26.1.4 / 1.6.33 | 通过 aliyun docker-ce 源安装，master 同时用于 harbor 登录中转 |
| Kubernetes 组件 | v1.28.0（kubeadm / kubelet / kubectl） | aliyun kubernetes yum 源 |
| containerd CRI | containerd 1.6.33 + pause:3.9 | SystemdCgroup = true |
| Calico | v3.26.1 | 镜像来自 quay.io |
| metrics-server | v0.9.0（latest 下载） | 镜像走杭州阿里云源 |
| MetalLB | v0.15.2（metallb-native） | L2 模式 |

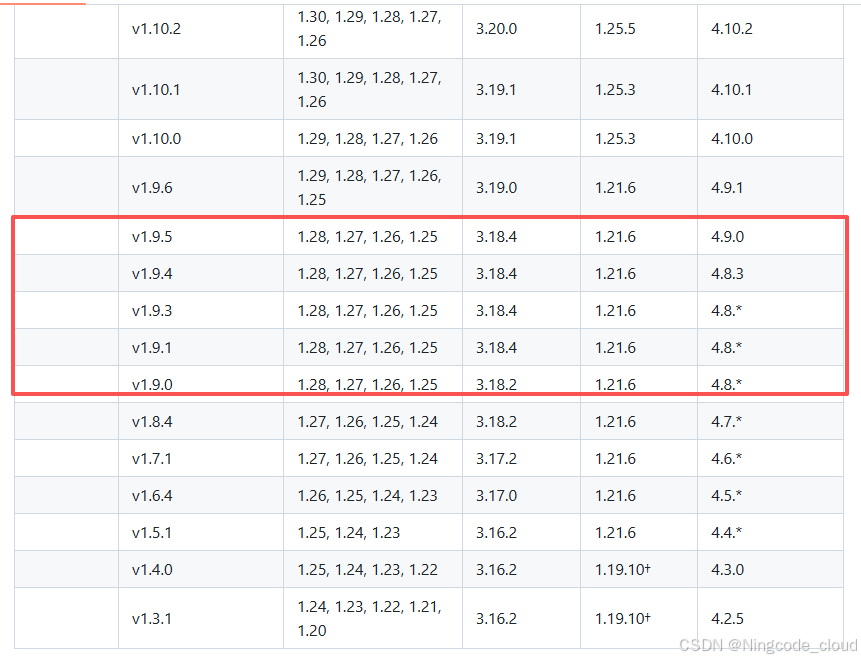

| ingress-nginx | controller-v1.13.2（deploy.yaml） | LoadBalancer 10.1.8.200 |
| kube-prometheus-stack | chart 77.6.2 | release 名 kps，命名空间 monitoring |

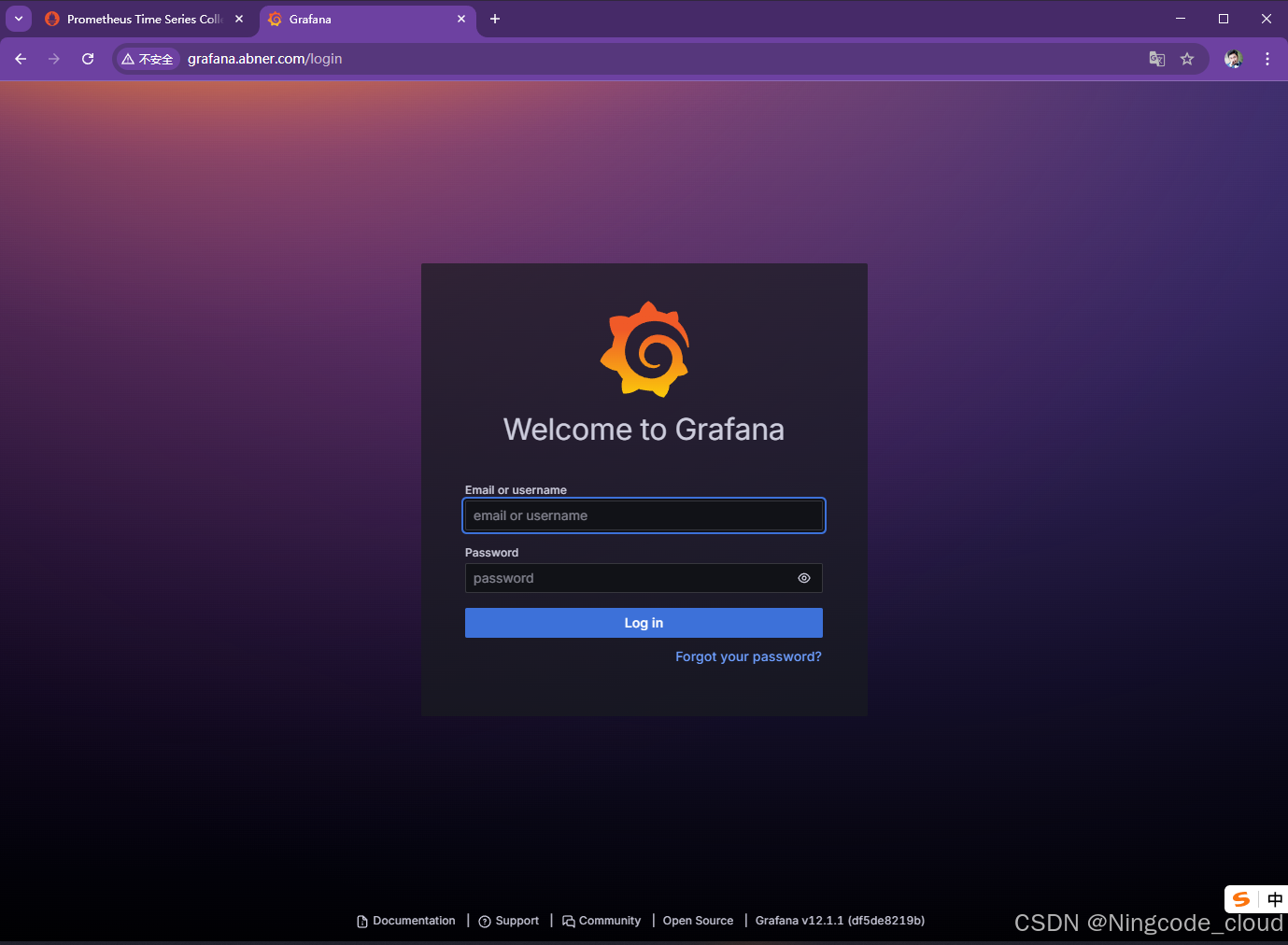

| Grafana | 12.1.1（随 chart） | 账号 admin / 密码 prom-operator |
| prometheus-adapter | chart 5.1.0（app v0.12.0） | 桥接自定义指标 |

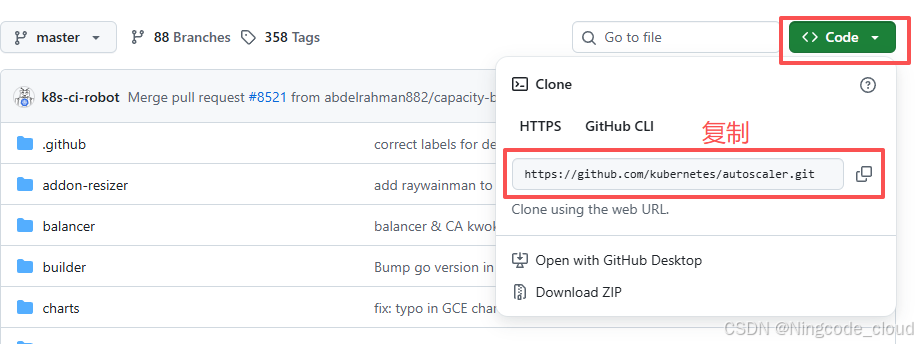

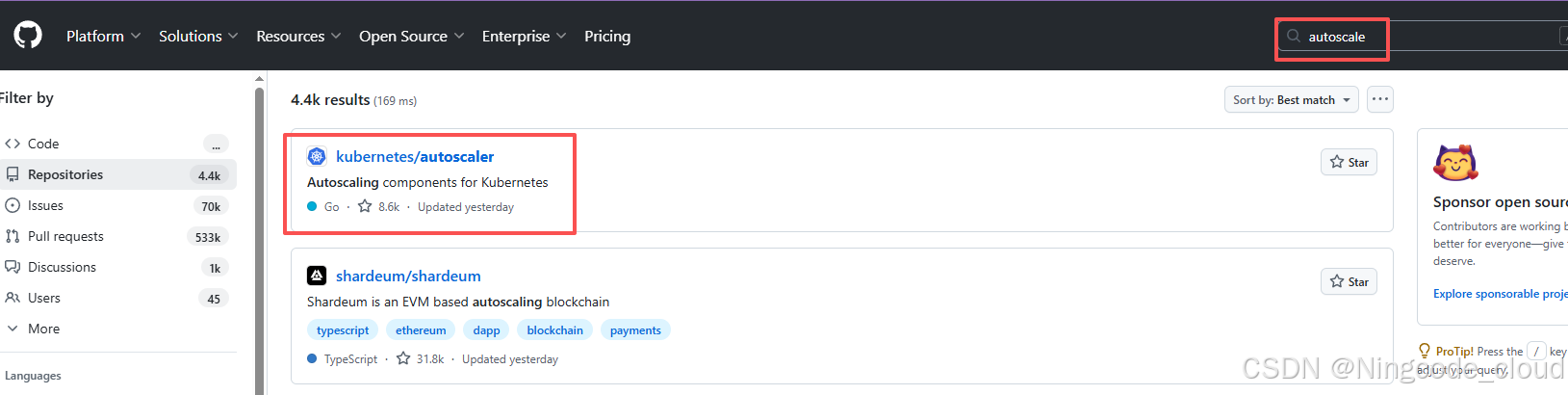

| VPA | kubernetes/autoscaler 1.7.1 分支（vpa-up.sh） | openssl 1.1.1k、git 2.43.0 |
| 压测工具 | httpd-tools（ab） | yum 安装 |
全文导读
| 章节 | 主题 | 实录时间 |
|---|---|---|
| 一 ~ 二 | 弹性伸缩概念、实验设计 | --- |
| 三 | 三节点基础预置（主机名 / 内核 / 网络 / 时间 / 容器运行时） | 09-07 17:00 ~ 17:31 |
| 四 | containerd CRI 配置、kubeadm 集群初始化、Worker 加入、Calico 网络 | 09-08 09:00 ~ 10:13 |
| 五 | metrics-server 部署与 kubectl top 验证 |
09-08 10:18 ~ 10:27 |
| 六 | HPA 实战一：CPU 指标自动伸缩（扩容 10 Pod → 缩容 1 Pod） | 09-08 10:27 ~ 11:35 |
| 七 | kube-proxy 调整、MetalLB、ingress-nginx 统一入口 | 09-08 11:37 ~ 12:10 |
| 八 | kube-prometheus-stack 监控全家桶 + 控制平面组件指标修复 | 09-08 13:58 ~ 14:45 |
| 九 | nginx 业务指标接入 Prometheus | 09-08 14:49 ~ 15:03 |
| 十 ~ 十一 | prometheus-adapter + 多指标 HPA 自动伸缩 | 09-08 15:04 ~ 15:27 |
| 十二 | VPA 垂直伸缩（Off / Auto 两个案例） | 09-08 15:27 ~ 15:59 |
| 十三 | FAQ 与排障速查 | --- |
三、三节点基础环境预置（2026-09-07）
本阶段在三台全新 CentOS 7.9 主机上完成全部"地基"工作。三台机器的操作步骤完全一致，本文以 master（10.1.8.138）的实录为主线，node1 / node2 的关键命令与时间戳一并给出，便于整套复现。
3.1 修改主机名与 hosts 解析
三台机器出厂主机名都是 localhost，先按规划改好，主机名与后续证书、节点注册名称直接相关。
bash
[root@localhost ~ 17:00:50]# hostnamectl set-hostname master.ningcode.cn
bash
[root@localhost ~ 17:00:56]# hostnamectl set-hostname node1.ningcode.cn
bash
[root@localhost ~ 17:01:06]# hostnamectl set-hostname node2.ningcode.cn重启会话后确认 IP 与网卡（三台均使用 ens33 接入 10.1.8.0/24 网段）：
bash
[root@master ~ 17:02:31]# ip -br a
lo UNKNOWN 127.0.0.1/8 ::1/128
ens33 UP 10.1.8.138/24 fe80::ddba:c1dc:4cfe:8fbe/64 ...
virbr0 DOWN 192.168.122.1/24
bash
[root@node1 ~ 17:02:48]# ip -br a
lo UNKNOWN 127.0.0.1/8 ::1/128
ens33 UP 10.1.8.139/24 ...
bash
[root@node2 ~ 17:02:59]# ip -br a
lo UNKNOWN 127.0.0.1/8 ::1/128
ens33 UP 10.1.8.140/24 ...在 master 上编辑 /etc/hosts 加入三节点解析：
bash
[root@master ~ 17:13:56]# vim /etc/hosts
[root@master ~ 17:14:38]# cat /etc/hosts
127.0.0.1 localhost localhost.localdomain localhost4 localhost4.localdomain4
::1 localhost localhost.localdomain localhost6 localhost6.localdomain6
10.1.8.138 master.ningcode.cn
10.1.8.139 node1.ningcode.cn
10.1.8.140 node2.ningcode.cn集群主机名全部使用 FQDN 形式（*.ningcode.cn），为的是让后续 kubelet 上报的节点名与 /etc/hosts 一致，避免出现"节点名对不上 IP"的混乱。把 hosts 文件同步到两台 Worker：
bash
[root@master ~ 17:17:08]# for ip in 10.1.8.{139,140}; do
> scp /etc/hosts root@$ip:/etc/hosts
> done3.2 关闭防火墙与 SELinux，复核网卡配置
K8s 组件之间需要大量动态端口通信，实验环境直接关闭 firewalld 并禁用 SELinux：
bash
[root@master ~ 17:17:57]# systemctl disable firewalld.service --now
Removed symlink /etc/systemd/system/multi-user.target.wants/firewalld.service.
Removed symlink /etc/systemd/system/dbus-org.fedoraproject.FirewallD1.service.
[root@master ~ 17:18:45]# setenforce 0
setenforce: SELinux is disabled
bash
[root@node1 ~ 17:18:08]# systemctl disable firewalld.service --now
[root@node1 ~ 17:18:48]# setenforce 0
[root@node2 ~ 17:18:14]# systemctl disable firewalld.service --now
[root@node2 ~ 17:18:49]# setenforce 0网卡侧复核静态配置（系统模板已下发静态地址，此步检查 BOOTPROTO / ONBOOT 是否正常）：
bash
[root@master ~ 17:19:09]# vim /etc/sysconfig/network-scripts/ifcfg-ens33
[root@node1 ~ 17:18:55]# vim /etc/sysconfig/network-scripts/ifcfg-ens33
[root@node2 ~ 17:18:56]# vim /etc/sysconfig/network-scripts/ifcfg-ens333.3 安装常用依赖工具包
K8s 安装、编译、压测阶段会用到大量工具，一次性装齐：
bash
[root@master ~ 17:19:26]# yum -y install conntrack ntpdate ntp ipvsadm ipset iptables curl sysstat libseccomp unzip wget net-tools tree git psmisc telnet unzip gcc gcc-c++ make主要新装 / 更新结果：conntrack-tools、ipvsadm、gcc / gcc-c++、git、telnet、tree 等。node1（17:20:33）、node2（17:19:54）执行同一条命令。
3.4 升级内核并重启
CentOS 7 默认内核为 3.10.0-957 左右的旧版本，K8s 对内核版本有一定要求，先把内核升级到当前源里的最新 3.10 系列再重启：
bash
[root@master ~ 17:20:39]# yum update -y kernel && reboot
[root@node1 ~ 17:21:14]# yum update -y kernel && reboot
[root@node2 ~ 17:21:17]# yum update -y kernel && reboot重启后重新登录（三台机器 17:22:58 ~ 17:24:11 陆续就绪），继续后续配置。
3.5 停用 NetworkManager
K8s 集群网络由 Calico 等 CNI 插件管理，为避免 NetworkManager 干扰网卡 / 路由配置，实验环境直接停用：
bash
[root@master ~ 17:24:11]# systemctl stop NetworkManager
[root@master ~ 17:24:17]# systemctl disable NetworkManager
Removed symlink /etc/systemd/system/multi-user.target.wants/NetworkManager.service.
Removed symlink /etc/systemd/system/dbus-org.freedesktop.nm-dispatcher.service.
Removed symlink /etc/systemd/system/network-online.target.wants/NetworkManager-wait-online.service.node1（17:22:58 停 / 17:24:39 禁）、node2（17:22:58 停 / 17:24:52 禁）相同。
3.6 内核网络参数：桥接过滤与路由转发
K8s 的 Service、Pod 通信大量依赖 iptables 对 bridge 流量的处理，且要求开启 IPv4 转发。写入 /etc/sysctl.d/kubernetes.conf：
bash
[root@master ~ 17:24:27]# cat >/etc/sysctl.d/kubernetes.conf<<EOF
> # 开启Linux内核的网络桥接功能，同时启用iptables和ip6tables的网络包过滤功能，用于在网络桥接时进行网络包过滤
> net.bridge.bridge-nf-call-iptables=1
> net.bridge.bridge-nf-call-ip6tables=1
> # 开启路由转发，转发IPv4的数据包
> net.ipv4.ip_forward=1
> # 尽可能避免使用交换分区，提升k8s性能
> vm.swappiness=0
> # 不检查物理内存是否够用
> vm.overcommit_memory=1
> EOF使配置生效并核对结果：
bash
[root@master ~ 17:24:43]# sysctl --system
* Applying /etc/sysctl.d/kubernetes.conf ...
net.ipv4.ip_forward = 1
vm.swappiness = 0
vm.overcommit_memory = 1net.bridge.bridge-nf-call-iptables需要br_netfilter模块已加载才会真正生效，后面加载 IPVS 模块时一并处理；- 若 sysctl 报"cannot stat /proc/sys/net/bridge"类错误，执行
modprobe br_netfilter后重试。
3.7 关闭 swap 交换分区
K8s 1.28 的 kubelet 默认不允许节点存在开启状态的 swap：
bash
[root@master ~ 17:25:02]# swapoff -a
[root@master ~ 17:25:16]# vim /etc/fstab
[root@master ~ 17:25:29]# cat /etc/fstab
/dev/mapper/centos-root / xfs defaults 0 0
UUID=427199df-3f5c-45b2-978c-d8621e4411d2 /boot xfs defaults 0 0
/dev/mapper/centos-home /home xfs defaults 0 0
#/dev/mapper/centos-swap swap swap defaults 0 0fstab 中的 swap 行已注释掉，重启后也不会自动挂载。node1（17:25:06 / 17:25:18）、node2（17:25:07 / 17:25:18）同样处理，node2 上还留了"##注释掉swap 那一行 / #所有节点执行"的过程备注（17:25:53 ~ 17:26:02）。
3.8 时间同步 chrony
集群证书、日志、监控都强依赖节点时间一致。安装并启动 chronyd：
bash
[root@master ~ 17:25:32]# yum -y install chrony
Package chrony-3.4-1.el7.x86_64 already installed and latest version
[root@master ~ 17:26:29]# systemctl restart chronyd
[root@master ~ 17:26:30]# chronyc sources -v
210 Number of sources = 4
MS Name/IP address Stratum Poll Reach LastRx Last sample
===============================================================================
^? ntp5.flashdance.cx 0 6 0 - +0ns[ +0ns] +/- 0ns
^* time.cloudflare.com 3 6 17 4 +1626us[-1740us] +/- 172ms
^- 139.199.215.251 2 6 35 2 +8660us[+8660us] +/- 114ms
^- ntp8.flashdance.cx 2 6 35 2 +6204us[+6204us] +/- 154ms
[root@master ~ 17:26:43]# hwclock -s^* time.cloudflare.com 表示已与时间源完成同步（* 为当前选中源）。node1、node2 在 17:26:14 / 17:26:15 同样 restart chronyd 并验证。
实验后期发现虚拟化环境在休眠后时间会漂移（timedatectl 显示 NTP synchronized: no），届时在三台机器上执行 systemctl enable --now chronyd 修复，详见第八章与 FAQ。
3.9 预加载 IPVS 内核模块
Kube-proxy 使用 IPVS 模式需要内核支持相关模块。写入模块加载清单并立即加载：
bash
[root@master ~ 17:26:56]# cat >>/etc/modules-load.d/ipvs.conf<<EOF
> ip_vs
> ip_vs_rr
> ip_vs_wrr
> ip_vs_sh
> nf_conntrack_ipv4
> ip_tables
> ip_set
> xt_set
> ipt_set
> ipt_rpfilter
> ipt_REJECT
> ipip
> overlay
> br_netfilter
> EOF
[root@master ~ 17:27:16]# systemctl restart systemd-modules-load
[root@master ~ 17:27:37]# lsmod | grep -e ip_vs -e nf_conntrack_ipv4
ip_vs_sh 12688 0
ip_vs_wrr 12697 0
ip_vs_rr 12600 0
ip_vs 145458 6 ip_vs_rr,ip_vs_sh,ip_vs_wrr
nf_conntrack_ipv4 19149 2
nf_defrag_ipv4 12729 1 nf_conntrack_ipv4
nf_conntrack 143411 6 ip_vs,nf_nat,nf_nat_ipv4,xt_conntrack,nf_nat_masquerade_ipv4,nf_conntrack_ipv4
libcrc32c 12644 4 xfs,ip_vs,nf_nat,nf_conntrack清单里同时包含 overlay 与 br_netfilter，为 containerd 存储驱动与桥接过滤提供内核支持。node1（17:27:00 / 17:27:29）、node2（17:27:03 / 17:27:30）相同。
3.10 安装容器运行时
使用阿里云 docker-ce 源。master 安装 docker-ce 全家桶 （docker + containerd.io 1.6.33 都会装，docker 用于后续向 Harbor 中转镜像）；两台 Worker 安装 containerd.io（K8s 只认 CRI 运行时，Worker 不需要 docker）。
bash
[root@master ~ 17:28:01]# yum-config-manager --add-repo https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
adding repo from: https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
repo saved to /etc/yum.repos.d/docker-ce.repo
[root@master ~ 17:28:07]# yum install -y docker-ce
...
Installed:
docker-ce.x86_64 3:26.1.4-1.el7
Dependency Installed:
container-selinux.noarch 2:2.119.2-1.911c772.el7_8
containerd.io.x86_64 0:1.6.33-3.1.el7
docker-buildx-plugin.x86_64 0:0.14.1-1.el7
docker-ce-cli.x86_64 1:26.1.4-1.el7
docker-compose-plugin.x86_64 0:2.27.1-1.el7
...
Complete!
bash
[root@node1 ~ 17:30:03]# yum-config-manager --add-repo https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
[root@node1 ~ 17:30:09]# yum install -y containerd.io
[root@node2 ~ 17:27:54]# yum-config-manager --add-repo https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
[root@node2 ~ 17:30:11]# yum install -y containerd.iodocker-ce 26.1.4 自带 containerd.io 1.6.33，三台节点容器运行时版本完全一致，这是后面 kubeadm 初始化成功的前提。node2 随后执行 init 0 关机待命（17:31:12），当天预置阶段结束。
阶段小结：此时三台机器已完成"主机名 / hosts / 防火墙 / SELinux / 网卡 / 内核升级 / 内核参数 / swap / 时间同步 / IPVS 模块 / 容器运行时"全部预置，第二天开机即可直接进入集群初始化。
四、containerd 运行时配置与 Kubernetes 集群初始化（2026-09-08 上午）
9 月 8 日上午 9 点开始，在三台机器上完成：运行时 CRI 化 → 安装 kube 组件 → kubeadm init → Worker join → Calico 网络。
4.1 启动本机 Docker 并配置镜像加速
master 上 docker-ce 已装但未设置开机自启，先启动并检查：
bash
[root@master ~ 09:00:21]# docker info
Client: Docker Engine - Community
Version: 26.1.4
Server:
ERROR: Cannot connect to the Docker daemon at unix:///var/run/docker.sock.
[root@master ~ 09:02:46]# systemctl status docker
● docker.service - Docker Application Container Engine
Active: inactive (dead)
[root@master ~ 09:03:28]# systemctl start docker配置 docker 镜像加速（实验网络环境直连 registry-1.docker.io 不通，配置华为云镜像加速；后续访问私有仓库 Harbor 需要追加 insecure-registries，一步到位写入）：
bash
[root@master ~ 09:03:36]# vim /etc/docker/daemon.json
[root@master ~ 09:59:52]# cat /etc/docker/daemon.json
{
"registry-mirrors": ["https://e8e019c4e9b142a78961a95c6da13a9f.mirror.swr.myhuaweicloud.com"],
"insecure-registries":["10.1.8.10:80"]
}
[root@master ~ 09:59:56]# systemctl daemon-reload
[root@master ~ 10:00:06]# systemctl restart dockerinsecure-registries 声明 Harbor（10.1.8.10:80）走 HTTP 明文仓库协议，docker login / docker pull 才能直连。
4.2 确保 Harbor 镜像仓库在线
实验网络内有一台独立的 Harbor 仓库服务器（Ubuntu 22.04 + Harbor v2.10.2，位于 /opt/harbor，HTTP 端口 80）。当天 09:20 重新拉起全部组件：
bash
root@harbor ~ 09:20:50# ip -br a
lo UNKNOWN 127.0.0.1/8 ::1/128
ens32 UP 10.1.8.10/24 ...
root@harbor harbor 09:23:28# ls
LICENSE common.sh harbor.v2.10.2.tar.gz harbor.yml.tmpl prepare
common docker-compose.yml harbor.yml install.sh
root@harbor harbor 09:23:28# docker-compose up -d
✔ Container harbor-log Running
⠋ Container harbor-db Starting
⠋ Container redis Starting
⠋ Container registryctl Starting
⠋ Container harbor-portal Starting
⠋ Container registry Starting
...
✔ Container harbor-jobservice Started
✔ Container nginx StartedHarbor 账号为 admin / 123。后面 containerd 的镜像源策略、Calico 镜像预热都会用到这台仓库。
4.3 添加 Kubernetes yum 源并安装 kube 组件
三台节点全部使用阿里云镜像源（实验网络直连 packages.cloud.google.com 不通，aliyun 源在国内环境最稳）：
bash
[root@master ~ 09:04:03]# cat <<EOF>/etc/yum.repos.d/kubernetes.repo
> [kubernetes]
> name=Kubernetes
> baseurl=http://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64
> enabled=1
> gpgcheck=0
> repo_gpgcheck=0
> gpgkey=http://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg,http://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
> EOF
[root@master ~ 09:05:49]# yum makecache
[root@master ~ 09:07:37]# yum install -y kubeadm-1.28.0-0 kubelet-1.28.0-0 kubectl-1.28.0-0
...
Installing:
kubeadm x86_64 1.28.0-0 kubernetes 11 M
kubectl x86_64 1.28.0-0 kubernetes 11 M
kubelet x86_64 1.28.0-0 kubernetes 21 M
Installing for dependencies:
cri-tools x86_64 1.26.0-0 kubernetes 8.6 M
kubernetes-cni x86_64 1.2.0-0 kubernetes 17 M
socat x86_64 1.7.3.2-2.el7 base 290 k
...
Installed size: 291 M
Complete!node1（09:04:29 写源、09:07:37 安装）、node2（09:05:01 写源、09:07:39 安装）完全一致。依赖会自动带上 cri-tools（crictl）与 kubernetes-cni。
4.4 重建 containerd 配置：让 CRI 插件工作
docker-ce 依赖安装的 containerd.io 1.6.33 默认配置文件里把 CRI 插件显式禁用 （disabled_plugins = ["cri"]），此时 kubelet 无法通过 containerd 运行容器。先确认问题，再重建标准配置：
bash
[root@master ~ 09:09:52]# cat /etc/containerd/config.toml
...
disabled_plugins = ["cri"] # ← CRI 被禁用
[root@master ~ 09:13:51]# mv /etc/containerd/config.toml /etc/containerd/config.toml.bak
[root@master ~ 09:14:15]# containerd config default > /etc/containerd/config.tomlcontainerd config default 会生成一份包含全部默认值的新配置（version = 2 格式），再用 vim 微调三处。
4.5 修改 containerd 配置三要素
bash
[root@master ~ 09:14:56]# vim /etc/containerd/config.toml
[root@master ~ 09:27:27]# vim /etc/containerd/config.toml
toml
# 1) runc 使用 systemd cgroup 驱动（kubelet 默认 cgroupDriver=systemd，两者必须一致）
[plugins."io.containerd.grpc.v1.cri".containerd.runtimes.runc.options]
SystemdCgroup = true
# 2) sandbox 镜像替换为阿里云 pause:3.9（默认 registry.k8s.io 无法直连）
sandbox_image = "registry.aliyuncs.com/google_containers/pause:3.9"
# 3) 镜像加速与私有仓库（第 4.6 节完整呈现）
[plugins."io.containerd.grpc.v1.cri".registry]
config_path = ""
[plugins."io.containerd.grpc.v1.cri".registry.mirrors]
[plugins."io.containerd.grpc.v1.cri".registry.mirrors."docker.io"]
endpoint = ["https://docker.xuanyuan.me", "https://docker.1ms.run", "https://registry-1.docker.io"]
[plugins."io.containerd.grpc.v1.cri".registry.mirrors."10.1.8.10:80"]
endpoint = ["http://10.1.8.10:80"]
[plugins."io.containerd.grpc.v1.cri".registry.configs."10.1.8.10:80".tls]
insecure_skip_verify = true- SystemdCgroup = true ：containerd 与 kubelet 使用相同的 cgroup 驱动，否则 kubelet 会报
failed to run Kubelet ... cgroup driver类错误； - sandbox_image ：Pod 的 pause 容器镜像地址。aliyun
google_containers镜像仓库包含全部 k8s 官方镜像，是实验网络下最可靠的替代源； - docker.io 镜像加速 ：实验网络无法直连 Docker Hub（后面部署 nginx 时验证过
dial tcp ... connection refused），挂三个代理 endpoint 按顺序尝试，最后一个仍保留官方地址兜底； - Harbor 私有仓库 ：
mirrors."10.1.8.10:80"+insecure_skip_verify，让 containerd 能直接以 HTTP 从 Harbor 拉取10.1.8.10:80/<repo>/<image>形式的镜像。
上述镜像源策略在实验中被反复用到（拉 Calico、nginx、webhook-certgen 等），此处一次性配好，后续不再改动。此配置需在三台节点保持一致------Worker 侧配置方法相同（node1 于 10:55:39、node2 于 10:59:40 补加了同样的 docker.io 加速段）。
4.6 启动 containerd 并配置 crictl
bash
[root@master ~ 09:30:19]# systemctl daemon-reload
[root@master ~ 09:35:37]# systemctl restart containerd
[root@master ~ 09:35:40]# systemctl enable containerd
Created symlink from /etc/systemd/system/multi-user.target.wants/containerd.service to /usr/lib/systemd/system/containerd.service.
[root@master ~ 09:35:44]# cat > /etc/crictl.yaml <<EOF
> runtime-endpoint: unix:///run/containerd/containerd.sock
> image-endpoint: unix:///run/containerd/containerd.sock
> timeout: 10
> debug: false
> EOF验证 CRI 状态：
bash
[root@master ~ 09:36:22]# crictl info
{
"status": {
"conditions": [
{ "type": "RuntimeReady", "status": true },
{ "type": "NetworkReady", "status": false, "reason": "NetworkPluginNotReady",
"message": "Network plugin returns error: cni plugin not initialized" }
]
},
"config": {
"containerd": { ... "runtimes": { "runc": { ... "SystemdCgroup": true } } },
"registry": {
"mirrors": { "10.1.8.10:80": { "endpoint": ["http://10.1.8.10:80"] } },
"configs": { "10.1.8.10:80": { "tls": { "insecure_skip_verify": true } } }
},
"sandboxImage": "registry.aliyuncs.com/google_containers/pause:3.9"
}
}RuntimeReady: true 说明 CRI 已就绪；NetworkReady: false 属预期------CNI 网络插件（Calico）尚未部署。
4.7 预拉取控制面镜像
初始化前先把 6 个控制面镜像拉到本地，既验证镜像源连通性，也给 init 提速：
bash
[root@master ~ 09:37:16]# kubeadm config images pull \
> --kubernetes-version=v1.28.0 \
> --image-repository=registry.aliyuncs.com/google_containers
[config/images] Pulled registry.aliyuncs.com/google_containers/kube-apiserver:v1.28.0
[config/images] Pulled registry.aliyuncs.com/google_containers/kube-controller-manager:v1.28.0
[config/images] Pulled registry.aliyuncs.com/google_containers/kube-scheduler:v1.28.0
[config/images] Pulled registry.aliyuncs.com/google_containers/kube-proxy:v1.28.0
[config/images] Pulled registry.aliyuncs.com/google_containers/pause:3.9
[config/images] Pulled registry.aliyuncs.com/google_containers/etcd:3.5.9-0
[config/images] Pulled registry.aliyuncs.com/google_containers/coredns:v1.10.1
[root@master ~ 09:38:23]# crictl images
IMAGE TAG IMAGE ID SIZE
registry.aliyuncs.com/google_containers/coredns v1.10.1 ead0a4a53df89 16.2MB
registry.aliyuncs.com/google_containers/etcd 3.5.9-0 73deb9a3f7025 103MB
registry.aliyuncs.com/google_containers/kube-apiserver v1.28.0 bb5e0dde9054c 34.6MB
registry.aliyuncs.com/google_containers/kube-controller-manager v1.28.0 4be79c38a4bab 33.4MB
registry.aliyuncs.com/google_containers/kube-proxy v1.28.0 ea1030da44aa1 24.6MB
registry.aliyuncs.com/google_containers/kube-scheduler v1.28.0 f6f496300a2ae 18.8MB
registry.aliyuncs.com/google_containers/pause 3.9 e6f1816883972 322kB4.8 编写 kubeadm-init.yaml
基于官方默认模板生成初始化配置，再逐项修改：
bash
[root@master ~ 09:38:37]# kubeadm config print init-defaults > kubeadm-init.yaml
[root@master ~ 09:38:52]# vim kubeadm-init.yaml
[root@master ~ 09:41:33]# cat kubeadm-init.yaml
apiVersion: kubeadm.k8s.io/v1beta3
bootstrapTokens:
- groups:
- system:bootstrappers:kubeadm:default-node-token
token: abcdef.0123456789abcdef
ttl: 24h0m0s
usages:
- signing
- authentication
kind: InitConfiguration
localAPIEndpoint:
advertiseAddress: 10.1.8.138 # ← Master 本机 IP
bindPort: 6443
nodeRegistration:
criSocket: unix:///var/run/containerd/containerd.sock # ← containerd
imagePullPolicy: IfNotPresent
name: master
taints:
- effect: NoSchedule
key: node-role.kubernetes.io/control-plane
---
apiServer:
timeoutForControlPlane: 4m0s
apiVersion: kubeadm.k8s.io/v1beta3
certificatesDir: /etc/kubernetes/pki
clusterName: kubernetes
controllerManager: {}
dns: {}
etcd:
local:
dataDir: /var/lib/etcd
imageRepository: registry.aliyuncs.com/google_containers # ← 镜像源
kind: ClusterConfiguration
kubernetesVersion: 1.28.0
networking:
dnsDomain: cluster.local
serviceSubnet: 10.96.0.0/12
podSubnet: 10.100.0.0/16 # ← Pod 网段，与 Calico 默认网段区分开
scheduler: {}与默认模板相比改动了 4 处：
| 字段 | 默认值 | 实验值 | 说明 |
|---|---|---|---|
advertiseAddress |
192.168.0.2 类占位 | 10.1.8.138 | Master API Server 对外地址 |
criSocket |
docker.sock | containerd.sock | 运行时切换为 containerd |
imageRepository |
registry.k8s.io | registry.aliyuncs.com/google_containers | 国内镜像源 |
networking.podSubnet |
空 | 10.100.0.0/16 | 需要显式声明 Pod 网段供 CNI 使用 |
bootstrap token 采用文档通用示例值（abcdef.0123456789abcdef），有效期 24 小时，Worker join 时直接使用该 token 与下方输出的 CA 哈希即可。
4.9 kubeadm init 初始化控制面
bash
[root@master ~ 09:41:38]# kubeadm init --config=kubeadm-init.yaml --upload-certs | tee kubeadm-init.log
[init] Using Kubernetes version: v1.28.0
[preflight] Running pre-flight checks
[WARNING Hostname]: hostname "master" could not be reached
[WARNING Service-Kubelet]: kubelet service is not enabled, please run 'systemctl enable kubelet.service'
[preflight] Pulling images required for setting up a Kubernetes cluster
[certs] Generating "ca" certificate and key
[certs] Generating "apiserver" certificate and key
[certs] apiserver serving cert is signed for DNS names [kubernetes kubernetes.default ... master] and IPs [10.96.0.1 10.1.8.138]
[certs] Generating "etcd/ca" certificate and key
...
[etcd] Creating static Pod manifest for local etcd in "/etc/kubernetes/manifests"
[control-plane] Creating static Pod manifest for "kube-apiserver"
[control-plane] Creating static Pod manifest for "kube-controller-manager"
[control-plane] Creating static Pod manifest for "kube-scheduler"
[kubelet-start] Writing kubelet environment file with flags to file "/var/lib/kubelet/kubeadm-flags.env"
[kubelet-start] Starting the kubelet
[wait-control-plane] Waiting for the kubelet to boot up the control plane as static Pods ...
[apiclient] All control plane components are healthy after 5.502205 seconds
[upload-config] Storing the configuration used in ConfigMap "kubeadm-config" ...
[mark-control-plane] Marking the node master as control-plane by adding the labels: [...]
[mark-control-plane] Marking the node master as control-plane by adding the taints [node-role.kubernetes.io/control-plane:NoSchedule]
[bootstrap-token] Using token: abcdef.0123456789abcdef
[addons] Applied essential addon: CoreDNS
[addons] Applied essential addon: kube-proxy
Your Kubernetes control-plane has initialized successfully!
To start using your cluster, you need to run the following as a regular user:
mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config
Then you can join any number of worker nodes by running the following on each as root:
kubeadm join 10.1.8.138:6443 --token abcdef.0123456789abcdef \
--discovery-token-ca-cert-hash sha256:f3b72b6453079a5bfed35e4afb8644699adde92ea50cc8895e23a599f5e5c97dinit 全程约 20 秒。结尾输出的 kubeadm join 命令是 Worker 入群的唯一凭证（token 有效期 24h，CA 哈希用于校验 apiserver 证书指纹）。两个 [WARNING] 可忽略：hostname 告警源于 hosts 未配置 DNS 反查，kubelet 未启用会在后续 join 时自动拉起。
4.10 配置 kubectl 并观察节点初始状态
init 完成后在 master 上按提示把管理证书放进 ~/.kube：
bash
[root@master ~ 09:42:01]# mkdir -p $HOME/.kube
[root@master ~ 09:42:44]# cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
[root@master ~ 09:42:51]# chown $(id -u):$(id -g) $HOME/.kube/config
[root@master ~ 09:43:01]# kubectl get nodes
NAME STATUS ROLES AGE VERSION
master NotReady control-plane 69s v1.28.0此时 master 是 NotReady，原因很明确：集群还没有部署 CNI 网络插件，kubelet 的 Pod 网络处于未初始化状态。再看一眼控制面组件与 CoreDNS：
bash
[root@master ~ 09:43:06]# kubectl get pods -n kube-system
NAME READY STATUS RESTARTS AGE
coredns-66f779496c-975m5 0/1 Pending 0 62s
coredns-66f779496c-flpdc 0/1 Pending 0 62s
etcd-master 1/1 Running 0 76s
kube-apiserver-master 1/1 Running 0 76s
kube-controller-manager-master 1/1 Running 0 76s
kube-proxy-m8c6k 1/1 Running 0 63s
kube-scheduler-master 1/1 Running 0 78setcd、apiserver、controller-manager、scheduler 四个静态 Pod 全部 Running，说明控制面本身健康；两个 coredns 处于 Pending 是因为集群还没有可用网络，等 CNI 就绪后会自己恢复。
4.11 两个 Worker 节点 join 入群
把 init 末尾输出的 join 命令分别在 node1、node2 上执行。node1 实录：
bash
[root@node1 ~ 09:44:26]# kubeadm join 10.1.8.138:6443 --token abcdef.0123456789abcdef --discovery-token-ca-cert-hash sha256:f3b72b6453079a5bfed35e4afb8644699adde92ea50cc8895e23a599f5e5c97d
[preflight] Running pre-flight checks
[WARNING Service-Kubelet]: kubelet service is not enabled, please run 'systemctl enable kubelet.service'
[preflight] Reading configuration from the cluster...
[preflight] FYI: You can look at this config file with 'kubectl -n kube-system get cm kubeadm-config -o yaml'
[kubelet-start] Writing kubelet configuration to file "/var/lib/kubelet/config.yaml"
[kubelet-start] Writing kubelet environment file with flags to file "/var/lib/kubelet/kubeadm-flags.env"
[kubelet-start] Starting the kubelet
[kubelet-start] Waiting for the kubelet to perform the TLS Bootstrap...
This node has joined the cluster:
* Certificate signing request was sent to apiserver and a response was received.
* The Kubelet was informed of the new secure connection details.
Run 'kubectl get nodes' on the control-plane to see this node join the cluster.node2 执行同样的命令，输出一致（node2 的实录时钟比 master 快约 6 分钟，日志时间为 09:37:03；两台 Worker 真实入群时刻均在 09:43 前后，与 master 上观察到的节点 Age 吻合，详见 FAQ 的时间漂移条目）：
bash
[root@node2 ~ 09:37:03]# kubeadm join 10.1.8.138:6443 --token abcdef.0123456789abcdef --discovery-token-ca-cert-hash sha256:f3b72b6453079a5bfed35e4afb8644699adde92ea50cc8895e23a599f5e5c97d
[preflight] Running pre-flight checks
[WARNING Service-Kubelet]: kubelet service is not enabled, please run 'systemctl enable kubelet.service'
[preflight] Reading configuration from the cluster...
[preflight] FYI: You can look at this config file with 'kubectl -n kube-system get cm kubeadm-config -o yaml'
[kubelet-start] Writing kubelet configuration to file "/var/lib/kubelet/config.yaml"
[kubelet-start] Writing kubelet environment file with flags to file "/var/lib/kubelet/kubeadm-flags.env"
[kubelet-start] Starting the kubelet
[kubelet-start] Waiting for the kubelet to perform the TLS Bootstrap...
This node has joined the cluster:
* Certificate signing request was sent to apiserver and a response was received.
* The Kubelet was informed of the new secure connection details.
Run 'kubectl get nodes' on the control-plane to see this node join the cluster.回 master 上看，两个 Worker 已经出现在节点列表里，但因为还没有 CNI，全部处于 NotReady：
bash
[root@master ~ 09:43:16]# kubectl get nodes
NAME STATUS ROLES AGE VERSION
master NotReady control-plane 3m22s v1.28.0
node1.ningcode.cn NotReady <none> 19s v1.28.0
node2.ningcode.cn NotReady <none> 10s v1.28.0小知识：
kubeadm join的完整凭证 = bootstrap token（默认 24h 有效）+ 控制面 CA 证书的 sha256 指纹。前者负责"我是谁"，后者负责"你是谁"，两者缺一不可。token 过期后可用kubeadm token create --print-join-command重新生成整条命令。
4.12 部署 Calico：三节点一次 Ready
节点保持 NotReady 是因为 kubelet 找不到任何 CNI 配置（crictl 里也报 no network config found in /etc/cni/net.d）。本次网络方案选用 Calico，版本 v3.26.1。
从官方仓库下载完整 manifest（约 239K，包含 CRD、RBAC、DaemonSet、控制器等全部资源）：
bash
[root@master ~ 10:03:32]# wget https://raw.githubusercontent.com/projectcalico/calico/v3.26.1/manifests/calico.yaml
--2026-09-08 10:03:42-- https://raw.githubusercontent.com/projectcalico/calico/v3.26.1/manifests/calico.yaml
Resolving raw.githubusercontent.com (raw.githubusercontent.com)... 185.199.111.133, 185.199.110.133, 185.199.109.133, ...
Connecting to raw.githubusercontent.com (raw.githubusercontent.com)|185.199.111.133|:443... connected.
HTTP request sent, awaiting response... 200 OK
Length: 244734 (239K) [text/plain]
Saving to: 'calico.yaml'
100%[=============================================================================>] 244,734 486KB/s in 0.5s
2026-09-08 10:03:43 (486 KB/s) - 'calico.yaml' saved [244734/244734]实验网络无法直连 docker.io，而官方 manifest 里的 calico 镜像默认写在 docker.io/calico/...。打开文件，把镜像前缀统一替换成 quay.io（Calico 官方主仓库）：
bash
[root@master ~ 10:03:43]# vim calico.yaml在 vim 内执行全局替换（等价命令行写法 sed -i 's#docker.io/calico#quay.io/calico#g' calico.yaml）：
vim
:%s/docker.io/calico/quay.io/calico/g替换后必须校验，确保只剩 3 个 quay.io 镜像、没有漏网或替换错位的脏行：
bash
[root@master ~ 10:08:39]# grep image: calico.yaml | sort | uniq
image: quay.io/calico/cni:v3.26.1
image: quay.io/calico/kube-controllers:v3.26.1
image: quay.io/calico/node:v3.26.1
[root@master ~ 10:08:53]# kubectl apply -f calico.yaml
poddisruptionbudget.policy/calico-kube-controllers created
serviceaccount/calico-kube-controllers created
serviceaccount/calico-node created
serviceaccount/calico-cni-plugin created
configmap/calico-config created
customresourcedefinition.apiextensions.k8s.io/bgpconfigurations.crd.projectcalico.org created
customresourcedefinition.apiextensions.k8s.io/bgpfilters.crd.projectcalico.org created
customresourcedefinition.apiextensions.k8s.io/bgppeers.crd.projectcalico.org created
...（其余 16 个 projectcalico.org 的 CRD created 输出略）
clusterrole.rbac.authorization.k8s.io/calico-kube-controllers created
clusterrole.rbac.authorization.k8s.io/calico-node created
clusterrole.rbac.authorization.k8s.io/calico-cni-plugin created
clusterrolebinding.rbac.authorization.k8s.io/calico-kube-controllers created
clusterrolebinding.rbac.authorization.k8s.io/calico-node created
clusterrolebinding.rbac.authorization.k8s.io/calico-cni-plugin created
daemonset.apps/calico-node created
deployment.apps/calico-kube-controllers createdcalico-node 以 DaemonSet 形式在每个节点上运行，启动时要先跑 3 个 Init 容器（安装 CNI 插件、配置 felix），所以刚 apply 完看到 Init:0/3 是正常过程：
bash
[root@master ~ 10:09:06]# kubectl get pods -A
NAMESPACE NAME READY STATUS RESTARTS AGE
kube-system calico-kube-controllers-c766c8b99-l45wm 0/1 Pending 0 6s
kube-system calico-node-69tkp 0/1 Init:0/3 0 6s
kube-system calico-node-7jwqm 0/1 Init:0/3 0 6s
kube-system calico-node-v5jgn 0/1 Init:0/3 0 6s
kube-system coredns-66f779496c-975m5 0/1 Pending 0 26m
kube-system coredns-66f779496c-flpdc 0/1 Pending 0 26m
kube-system etcd-master 1/1 Running 0 27m用 watch 盯 3~4 分钟，三个 calico-node 全部变成 Running，之前一直 Pending 的两个 coredns 也恢复为 1/1 Running：
bash
[root@master ~ 10:09:12]# watch kubectl get pods -A
[root@master ~ 10:12:55]# kubectl get pods -A
NAMESPACE NAME READY STATUS RESTARTS AGE
kube-system calico-kube-controllers-c766c8b99-l45wm 1/1 Running 0 3m50s
kube-system calico-node-69tkp 1/1 Running 0 3m50s
kube-system calico-node-7jwqm 1/1 Running 0 3m50s
kube-system calico-node-v5jgn 1/1 Running 0 3m50s
kube-system coredns-66f779496c-975m5 1/1 Running 0 30m
kube-system coredns-66f779496c-flpdc 1/1 Running 0 30m
kube-system etcd-master 1/1 Running 0 30m
kube-system kube-apiserver-master 1/1 Running 0 30m
kube-system kube-controller-manager-master 1/1 Running 0 30m
kube-system kube-proxy-fvmtq 1/1 Running 0 27m
kube-system kube-proxy-m8c6k 1/1 Running 0 30m
kube-system kube-proxy-s9ffm 1/1 Running 0 27m
kube-system kube-scheduler-master 1/1 Running 0 30m
[root@master ~ 10:12:56]# kubectl get nodes
NAME STATUS ROLES AGE VERSION
master Ready control-plane 31m v1.28.0
node1.ningcode.cn Ready <none> 28m v1.28.0
node2.ningcode.cn Ready <none> 27m v1.28.0三节点 Ready，集群网络打通。此时集群里出现 3 个 kube-proxy Pod 属正常现象------kube-proxy 同样是 DaemonSet，每个节点一个。
4.13 命令补全、把管理配置分发到 Worker
顺手把 crictl / kubectl / kubeadm 的 bash 补全装好，日常操作体验会好很多：
bash
[root@master ~ 10:13:02]# # 配置 crictl 命令自动补全
[root@master ~ 10:13:09]# crictl completion bash > /etc/bash_completion.d/crictl
[root@master ~ 10:13:59]# source /etc/bash_completion.d/crictl
[root@master ~ 10:14:03]# kubectl completion bash > /etc/bash_completion.d/kubectl
[root@master ~ 10:14:09]# source /etc/bash_completion.d/kubectl
[root@master ~ 10:14:13]# kubeadm completion bash > /etc/bash_completion.d/kubeadm
[root@master ~ 10:14:17]# source /etc/bash_completion.d/kubeadm为了让 node1、node2 也能直接执行 kubectl 查看集群（后面压测、排障经常要在 Worker 上看 Pod 状态），把 master 的 admin.conf 分发过去并放入各自 ~/.kube/config：
bash
[root@master ~ 10:14:20]# scp /etc/kubernetes/admin.conf root@node1.ningcode.cn:/root/admin.conf
The authenticity of host 'node1.ningcode.cn (10.1.8.139)' can't be established.
ECDSA key fingerprint is SHA256:sQWaTG3thukbFZyCU9SKmOajwRl4ZZlfo7KT+mTdqOw.
Are you sure you want to continue connecting (yes/no)? yes
Warning: Permanently added 'node1.ningcode.cn' (ECDSA) to the list of known hosts.
root@node1.ningcode.cn's password:
admin.conf 100% 5646 8.6MB/s 00:00
[root@master ~ 10:14:47]# scp /etc/kubernetes/admin.conf root@node2.ningcode.cn:/root/admin.conf
The authenticity of host 'node2.ningcode.cn (10.1.8.140)' can't be established.
ECDSA key fingerprint is SHA256:FsUU4csLRWBoF2x9ltZDtxMpTu/tIfC7l34ALbucp8c.
Are you sure you want to continue connecting (yes/no)? yes
Warning: Permanently added 'node2.ningcode.cn' (ECDSA) to the list of known hosts.
root@node2.ningcode.cn's password:
admin.conf 100% 5646 5.8MB/s 00:00node1、node2 上分别执行（时间戳为该节点本地时间）：
bash
[root@node1 ~ 10:15:00]# mkdir -p ~/.kube
[root@node1 ~ 10:15:00]# cp /root/admin.conf ~/.kube/config
[root@node1 ~ 10:15:50]# kubectl get pods -A
NAMESPACE NAME READY STATUS RESTARTS AGE
kube-system calico-kube-controllers-c766c8b99-l45wm 1/1 Running 0 7m8s
kube-system calico-node-69tkp 1/1 Running 0 7m8s
kube-system calico-node-7jwqm 1/1 Running 0 7m8s
kube-system calico-node-v5jgn 1/1 Running 0 7m8s
kube-system coredns-66f779496c-975m5 1/1 Running 0 34m
bash
[root@node2 ~ 10:15:03]# mkdir -p ~/.kube
[root@node2 ~ 10:15:03]# cp /root/admin.conf ~/.kube/config
[root@node2 ~ 10:15:57]# kubectl get pods -A
NAMESPACE NAME READY STATUS RESTARTS AGE
kube-system calico-kube-controllers-c766c8b99-l45wm 1/1 Running 0 7m9s
kube-system calico-node-69tkp 1/1 Running 0 7m9s
kube-system calico-node-7jwqm 1/1 Running 0 7m9s
kube-system calico-node-v5jgn 1/1 Running 0 7m9s
kube-system coredns-66f779496c-975m5 1/1 Running 0 34m安全提示：
admin.conf拥有集群最高权限，只应在可信的运维网络内分发；生产环境建议改用 RBAC 单独签发低权限 kubeconfig。
4.14 创建拉取私有镜像的 harbor-secret
Harbor 已在本实验的 10.1.8.10:80 上运行（见 4.2 节），后续业务镜像可能来自私有仓库，提前把访问凭证做成 Secret。Harbor 走 HTTP 访问（80 端口），无需 TLS 证书，用 docker-registry 类型即可：
bash
[root@master ~ 10:14:54]# kubectl create secret docker-registry harbor-secret \
> --docker-server=10.1.8.10:80 \
> --docker-username=admin \
> --docker-password=123
secret/harbor-secret created该 Secret 创建在 default 命名空间。后续 Deployment 只要在 spec.template.spec 里加 imagePullSecrets: - name: harbor-secret，kubelet 就能从 Harbor 拉取私有镜像；同时前面章节已在 containerd 侧配置了 10.1.8.10:80 的 host 配置（HTTP 模式），两端配合才能拉取成功。
到这一步，一套 "kubeadm 1.28 + containerd + Calico" 的三节点集群就绪，可以开始弹性伸缩的正式实验了。集群状态速览：
| 检查项 | 结果 |
|---|---|
| 节点 | master / node1 / node2 全部 Ready，Roles 分别为 control-plane 与两个 worker |
| 控制面 | etcd、kube-apiserver、kube-controller-manager、kube-scheduler 静态 Pod 全部 Running |
| 网络 | Calico v3.26.1，三个 calico-node Running，coredns 正常 |
| kubectl | master 与两个 worker 均可执行 kubectl get ... |
| 镜像凭证 | harbor-secret 已创建（10.1.8.10:80 / admin / 123） |
五、metrics-server：打通资源指标（2026-09-08 上午）
HPA 判断"该扩几个 Pod"，依据的是 Pod 的 CPU / 内存使用率，而 Kubernetes 自身并不采集这些数据。kubectl top、HPA 依赖的 metrics.k8s.io 聚合 API 需要由 metrics-server 提供------它周期性访问每个节点 kubelet 的 Summary API，把指标以聚合 API 的形式暴露给整个集群。
5.1 下载 components.yaml 并替换镜像源
官方 release 的 latest/download 会自动 302 重定向到具体版本（本次拿到 v0.9.0）：
bash
[root@master ~ 10:18:26]# wget https://github.com/kubernetes-sigs/metrics-server/releases/latest/download/components.yaml -O metrics-server-components.yaml
--2026-09-08 10:18:44-- https://github.com/kubernetes-sigs/metrics-server/releases/latest/download/components.yaml
Resolving github.com (github.com)... 20.205.243.166
Connecting to github.com (github.com)|20.205.243.166|:443... connected.
HTTP request sent, awaiting response... 302 Found
Location: https://github.com/kubernetes-sigs/metrics-server/releases/download/v0.9.0/components.yaml [following]
--2026-09-08 10:18:45-- https://github.com/kubernetes-sigs/metrics-server/releases/download/v0.9.0/components.yaml
Reusing existing connection to github.com:443.
HTTP request sent, awaiting response... 200 OK
Length: 4330 (4.2K) [application/octet-stream]
Saving to: 'metrics-server-components.yaml'
100%[=============================================================================>] 4,330 --.-K/s in 0s
2026-09-08 10:18:46 (81.0 MB/s) - 'metrics-server-components.yaml' saved [4330/4330]默认 manifest 的镜像在 registry.k8s.io（国内直连不通），先用 sed 换成杭州阿里云镜像源，再打开文件补充启动参数：
bash
[root@master ~ 10:18:46]# sed -i 's/registry.k8s.io\/metrics-server/registry.cn-hangzhou.aliyuncs.com\/google_containers/g' metrics-server-components.yaml
[root@master ~ 10:18:58]# vim metrics-server-components.yaml5.2 关键启动参数与 apply
vim 打开后在 Deployment 的 containers[].args 里补齐 4 个参数，最终文件如下（省略 RBAC / Service 部分）：
bash
[root@master ~ 10:20:57]# cat metrics-server-components.yaml
apiVersion: v1
kind: ServiceAccount
metadata:
labels:
k8s-app: metrics-server
name: metrics-server
namespace: kube-system
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
labels:
k8s-app: metrics-server
rbac.authorization.k8s.io/aggregate-to-admin: "true"
rbac.authorization.k8s.io/aggregate-to-edit: "true"
rbac.authorization.k8s.io/aggregate-to-view: "true"
name: system:aggregated-metrics-reader
rules:
- apiGroups:
- metrics.k8s.io
resources:
- pods
- nodes
verbs:
- get
- list
- watch
---
...（metrics-server 的 Service、ClusterRoleBinding 等对象略）
---
apiVersion: apps/v1
kind: Deployment
metadata:
labels:
k8s-app: metrics-server
name: metrics-server
namespace: kube-system
spec:
selector:
matchLabels:
k8s-app: metrics-server
template:
metadata:
labels:
k8s-app: metrics-server
spec:
containers:
- args:
- --cert-dir=/tmp
- --secure-port=10250
- --kubelet-insecure-tls
- --kubelet-preferred-address-types=InternalIP,ExternalIP,Hostname
- --kubelet-use-node-status-port
- --metric-resolution=15s
image: registry.cn-hangzhou.aliyuncs.com/google_containers/metrics-server:v0.9.0
imagePullPolicy: IfNotPresent
name: metrics-server
---
apiVersion: apiregistration.k8s.io/v1
kind: APIService
metadata:
labels:
k8s-app: metrics-server
name: v1beta1.metrics.k8s.io
spec:
group: metrics.k8s.io
groupPriorityMinimum: 100
insecureSkipTLSVerify: true
service:
name: metrics-server
namespace: kube-system
version: v1beta1
versionPriority: 100几个启动参数的作用（也是新手最容易漏配的地方）：
| 参数 | 作用 | 为什么需要 |
|---|---|---|
--kubelet-insecure-tls |
跳过对 kubelet 证书的校验 | kubeadm 集群中 kubelet 使用自签证书，metrics-server 默认校验会握手失败 |
--kubelet-preferred-address-types=InternalIP,ExternalIP,Hostname |
优先用 InternalIP 访问 kubelet | 避免解析到不可达的地址（如宿主机名） |
--kubelet-use-node-status-port |
使用 kubelet 状态端口 10250 | metrics-server 默认走只读端口 10255，v1.20+ 已关闭 |
--metric-resolution=15s |
指标采集周期 15s | 默认 60s，调短后 HPA 响应更灵敏 |
apply 并观察 Pod 启动：
bash
[root@master ~ 10:21:26]# kubectl apply -f metrics-server-components.yaml
serviceaccount/metrics-server created
clusterrole.rbac.authorization.k8s.io/system:aggregated-metrics-reader created
clusterrole.rbac.authorization.k8s.io/system:metrics-server created
rolebinding.rbac.authorization.k8s.io/metrics-server-auth-reader created
clusterrolebinding.rbac.authorization.k8s.io/metrics-server:system:auth-delegator created
clusterrolebinding.rbac.authorization.k8s.io/system:metrics-server created
service/metrics-server created
deployment.apps/metrics-server created
apiservice.apiregistration.k8s.io/v1beta1.metrics.k8s.io created
[root@master ~ 10:21:31]# kubectl get pods -n kube-system
NAME READY STATUS RESTARTS AGE
calico-kube-controllers-c766c8b99-l45wm 1/1 Running 0 15m
calico-node-69tkp 1/1 Running 0 15m
calico-node-7jwqm 1/1 Running 0 15m
calico-node-v5jgn 1/1 Running 0 15m
coredns-66f779496c-975m5 1/1 Running 0 42m
coredns-66f779496c-flpdc 1/1 Running 0 42m
etcd-master 1/1 Running 0 43m
kube-apiserver-master 1/1 Running 0 43m
kube-controller-manager-master 1/1 Running 0 43m
kube-proxy-fvmtq 1/1 Running 0 40m
kube-proxy-m8c6k 1/1 Running 0 42m
kube-proxy-s9ffm 1/1 Running 0 39m
kube-scheduler-master 1/1 Running 0 43m
metrics-server-5cb66876c6-jh9ld 1/1 Running 0 3m34s镜像从杭州源拉取只需几秒，Pod 被调度到 node2 上正常运行。用 describe 确认参数确实生效：
bash
[root@master ~ 10:25:27]# kubectl describe pod metrics-server-5cb66876c6-jh9ld -n kube-system
Name: metrics-server-5cb66876c6-jh9ld
Namespace: kube-system
Priority: 2000000000
Priority Class Name: system-cluster-critical
Service Account: metrics-server
Node: node2.ningcode.cn/10.1.8.140
Start Time: Tue, 08 Sep 2026 10:21:32 +0800
Annotations: cni.projectcalico.org/podIP: 10.100.130.129/32
Status: Running
IP: 10.100.130.129
Containers:
metrics-server:
Container ID: containerd://9deb63dea195154b5bd04dcea2326f7364b6bb936a3a1a2229f998f19a974ab2
Image: registry.cn-hangzhou.aliyuncs.com/google_containers/metrics-server:v0.9.0
Args:
--cert-dir=/tmp
--secure-port=10250
--kubelet-insecure-tls
--kubelet-preferred-address-types=InternalIP,ExternalIP,Hostname
--kubelet-use-node-status-port
--metric-resolution=15s
State: Running
Started: Tue, 08 Sep 2026 10:21:38 +0800
Ready: True
Restart Count: 0
Conditions:
Type Status
Initialized True
Ready True
ContainersReady True
PodScheduled True
Events:
Type Reason Age From Message
---- ------ ---- ---- -------
Normal Scheduled 4m34s default-scheduler Successfully assigned kube-system/metrics-server-5cb66876c6-jh9ld to node2.ningcode.cn
Normal Pulling 4m32s kubelet Pulling image "registry.cn-hangzhou.aliyuncs.com/google_containers/metrics-server:v0.9.0"
Normal Pulled 4m27s kubelet Successfully pulled image "registry.cn-hangzhou.aliyuncs.com/google_containers/metrics-server:v0.9.0" in 5.393s
Normal Created 4m27s kubelet Created container metrics-server
Normal Started 4m27s kubelet Started container metrics-server5.3 验证：kubectl top 首次出数
先单查一个静态 Pod，再按节点查负载：
bash
[root@master ~ 10:26:05]# kubectl top pod kube-apiserver-master -n kube-system
NAME CPU(cores) MEMORY(bytes)
kube-apiserver-master 47m 301Mi
[root@master ~ 10:26:15]# kubectl top node node1
Error from server (NotFound): node "node1" not found
[root@master ~ 10:26:23]# kubectl top node node1.ningcode.cn
NAME CPU(cores) CPU% MEMORY(bytes) MEMORY%
node1.ningcode.cn 48m 2% 1031Mi 54%
[root@master ~ 10:26:37]# kubectl top node node2.ningcode.cn
NAME CPU(cores) CPU% MEMORY(bytes) MEMORY%
node2.ningcode.cn 44m 2% 1029Mi 54%排障提醒：实验初期主机名是
master/node1这样的短名，但节点注册名是node1.ningcode.cn全名（第 3.1 节设置过 FQDN）。凡是kubectl按节点名操作的命令（top、cordon、drain 等）都要写全名，否则会报NotFound。也可以在 ~/.bashrc 里给常用命令起别名偷懒。
验证过程中还要留意两点：一是 Pod 名字带随机后缀，describe 前用 kubectl get pods -n kube-system | grep metrics 拿到准确名字；二是 kubectl top 刚 apply 完的前十几秒可能报 metrics not available yet，等一个采集周期（15s）即恢复。至此 HPA 的"眼睛"（metrics API）已就位，下一章开始第一个自动伸缩实战。
六、HPA 实战一：CPU 指标自动伸缩
6.1 原理先导：HPA 怎么算副本数
HorizontalPodAutoscaler 控制器每 15s 读取一次指标（默认 --horizontal-pod-autoscaler-sync-period），按公式计算期望副本数：
text
期望副本数 = ceil( 当前副本数 × 当前平均指标值 ÷ 目标指标值 )以 CPU 为例：Deployment 每个副本 requests.cpu=200m，目标利用率 20%，当前 10 个副本平均利用率 21%，则期望副本数 = ceil(10 × 21% ÷ 20%) = ceil(10.5) = 11，但受 maxReplicas: 10 上限约束，最终为 10。实际执行时 HPA 还有几个默认保护：
| 策略 | 默认值 | 说明 |
|---|---|---|
| 评估周期 | 15s | 每隔 15s 重新取指标并计算 |
| 扩容时机 | 立即 | 利用率超出目标即可扩容，无等待窗口 |
| 缩容稳定窗口 | 300s | 指标低于目标后要连续 5 分钟才能缩容，防止抖动 |
| 容忍度 | ±10% | 偏差小于 10% 时不动，避免来回抖动 |
实验后面会看到：压测停止后 replicas 仍保持 10 大约 5 分钟，然后才一次缩回------这正是缩容稳定窗口在起作用。
6.2 部署业务应用：nginx + NodePort
HPA 需要一个"被管理"的 Deployment。写一个组合 YAML：Deployment（2 副本，requests 200m CPU / 100Mi 内存，方便后面观察利用率百分比）+ NodePort Service：
bash
[root@master ~ 10:27:03]# cat nginx01-svc.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
labels:
app: nginx
name: nginx
namespace: default
spec:
replicas: 2
selector:
matchLabels:
app: nginx
template:
metadata:
labels:
app: nginx
spec:
containers:
- name: nginx
image: nginx:1.26-alpine
imagePullPolicy: IfNotPresent
resources:
requests:
cpu: 200m
memory: 100Mi
---
apiVersion: v1
kind: Service
metadata:
name: nginx
namespace: default
spec:
type: NodePort
ports:
- port: 80
targetPort: 80
selector:
app: nginx
[root@master ~ 10:27:12]# kubectl apply -f nginx01-svc.yaml
deployment.apps/nginx created
service/nginx created
[root@master ~ 10:27:20]# kubectl get pods,svc
NAME READY STATUS RESTARTS AGE
pod/nginx-85f7bbbc89-tx9m4 0/1 ContainerCreating 0 4s
pod/nginx-85f7bbbc89-xjr2q 0/1 ContainerCreating 0 4s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 45m
service/nginx NodePort 10.107.2.161 <none> 80:31218/TCP 4sNodePort 对外端口是 31218 （10.1.8.0/24 内任意节点 IP + 31218 都能访问）。但 Pod 很快进入 ImagePullBackOff：
bash
[root@master ~ 10:27:24]# kubectl get pods
NAME READY STATUS RESTARTS AGE
nginx-85f7bbbc89-tx9m4 0/1 ImagePullBackOff 0 88s
nginx-85f7bbbc89-xjr2q 0/1 ImagePullBackOff 0 88sdescribe 事件给出了明确答案------kubelet 尝试从 registry-1.docker.io 拉取失败，实验网络根本无法直连 Docker Hub：
text
Warning Failed 78s kubelet Failed to pull image "nginx:1.26-alpine": failed to pull and unpack
image "docker.io/library/nginx:1.26-alpine": failed to resolve reference
"docker.io/library/nginx:1.26-alpine": failed to do request: Head
"https://registry-1.docker.io/v2/library/nginx/manifests/1.26-alpine": dial tcp ...:443: connect: connection refused排查过程中还尝试过把镜像指到本实验的 Harbor（10.1.8.10:80/nginx:1.26-alpine），Harbor 同样返回 400 Bad Request------因为 library 项目里并没有上传过 nginx 镜像。这两个"镜像拉不到"的坑很有代表性，解法见 6.3 与 FAQ。
6.3 给 containerd 配 docker.io 加速镜像源
containerd 与 Docker 不同，加速源要在 /etc/containerd/config.toml 里按"镜像仓库"维度配置（registry.mirrors）。给 docker.io 配上两个可用镜像站并把官方源留作兜底：
toml
[plugins."io.containerd.grpc.v1.cri".registry.mirrors]
[plugins."io.containerd.grpc.v1.cri".registry.mirrors."docker.io"]
endpoint = [
"https://docker.xuanyuan.me",
"https://docker.1ms.run",
"https://registry-1.docker.io"
]
[plugins."io.containerd.grpc.v1.cri".registry.mirrors."10.1.8.10:80"]
endpoint = ["http://10.1.8.10:80"]说明：
docker.xuanyuan.me、docker.1ms.run是实验当时可用的公共 Docker Hub 镜像加速站，配置为 containerd 的 docker.io 上游后，拉取 nginx 这类官方镜像会先走加速站。加速站属于第三方服务，可用性随时变化，生产环境建议自建 Harbor 代理或使用云厂商内网加速器。
保存后重启 containerd 使配置生效，并在本机用 crictl 先拉一次验证链路：
bash
[root@master ~ 10:45:50]# systemctl daemon-reload
[root@master ~ 10:46:12]# systemctl restart containerd
[root@master ~ 10:46:23]# crictl pull nginx:1.26-alpine
Image is up to date for sha256:42ce3d3585d47518cb0c1ef4bd3d8a65c1edfcbbfd423eda86990a83f378b111
[root@master ~ 10:47:36]# crictl images | grep nginx
docker.io/library/nginx 1.26-alpine 42ce3d3585d47 20.6MB镜像已就位。把之前反复拉取失败留下的旧 Pod 清掉，让 Deployment 重新生成（imagePullPolicy 是 IfNotPresent，本机已有镜像时 kubelet 直接使用、不再联网）：
bash
[root@master ~ 11:03:43]# kubectl delete pods nginx-5bd86bb9-sgltg nginx-5bd86bb9-v6kzl nginx-857d9696f5-gdb66
pod "nginx-5bd86bb9-sgltg" deleted
pod "nginx-5bd86bb9-v6kzl" deleted
pod "nginx-857d9696f5-gdb66" deleted
[root@master ~ 11:04:18]# kubectl get pods
NAME READY STATUS RESTARTS AGE
nginx-5bd86bb9-gph4z 1/1 Running 0 44s
nginx-5bd86bb9-r46hq 1/1 Running 0 44s
[root@master ~ 11:04:41]# kubectl get svc
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 82m
nginx NodePort 10.107.2.161 <none> 80:31218/TCP 37m两个副本恢复 Running。业务就绪后，在浏览器访问 http://10.1.8.140:31218/，看到的就是 nginx 的欢迎页：
6.4 编写并创建 HPA 对象
HPA 采用 autoscaling/v2 版本，支持多指标与自定义指标。先写一个最基础的 CPU 利用率版：
bash
[root@master ~ 11:06:38]# cat nginx-hpa.yaml
apiVersion: autoscaling/v2
kind: HorizontalPodAutoscaler
metadata:
name: nginx-hpa
namespace: default
spec:
scaleTargetRef: #自动伸缩控制的资源
apiVersion: apps/v1
kind: Deployment
name: nginx #一定要和deployment的名称一致
minReplicas: 1
maxReplicas: 10
metrics:
- type: Resource
resource:
name: cpu
target:
type: Utilization #目标类型的利用率
averageUtilization: 50 #当平均CPU利用率超过50%的时，将触发自动伸缩操作
[root@master ~ 11:06:29]# kubectl apply -f nginx-hpa.yaml
horizontalpodautoscaler.autoscaling/nginx-hpa created
[root@master ~ 11:06:34]# kubectl get hpa
NAME REFERENCE TARGETS MINPODS MAXPODS REPLICAS AGE
nginx-hpa Deployment/nginx <unknown>/50% 1 10 0 4s刚创建时 TARGETS 显示 <unknown>/50% 属正常现象------HPA 还没收集到第一批指标，等一个采集周期就会出数。YAML 字段解读：
| 字段 | 含义 |
|---|---|
scaleTargetRef |
伸缩对象，必须与 Deployment 名称完全一致 |
minReplicas / maxReplicas |
副本下限 / 上限，HPA 只在这个区间内调 |
metrics[].type: Resource |
使用 metrics API 的内置资源指标（cpu / memory） |
averageUtilization |
目标值：Pod 平均 CPU 利用率百分比（相对 requests） |
注意 Deployment 的 requests.cpu=200m 是利用率换算的基准：50% 目标 = 每个 Pod 平均用到 100m 才触发扩容。
6.5 压测：把 CPU 打上去，观察自动扩容
压测工具用 ApacheBench（ab），yum 安装：
bash
[root@master ~ 11:06:54]# yum install -y httpd-tools第一次上手直接用超高并发，结果 ab 自己先趴下了：
text
Benchmarking 10.1.8.140 (be patient)
socket: Too many open files (24)ab -c 10000 会一次性建立上万连接，超出进程文件描述符上限。压测参数要符合机器真实能力：本实验环境每节点仅 1~2 核，压测机在 200~1200 并发区间表现稳定。更关键的是另一个发现：压了十几分钟 CPU 利用率始终上不去（NodePort 转发 + nginx 静态页响应太快，单副本实际吃不满 200m）。与其跟机器较劲，不如把 HPA 目标阈值调低到 20%，让"利用率超过 requests 的 20%"即可触发------这也正是生产环境调 HPA 的常见手段：目标阈值要结合压测机能力与业务实际，不是照抄文档：
bash
[root@master ~ 11:20:26]# #cpu负载上不去降低hpa cpu标准
[root@master ~ 11:20:53]# vim nginx-hpa.yaml
[root@master ~ 11:21:24]# cat nginx-hpa.yaml
apiVersion: autoscaling/v2
kind: HorizontalPodAutoscaler
metadata:
name: nginx-hpa
namespace: default
spec:
scaleTargetRef: #自动伸缩控制的资源
apiVersion: apps/v1
kind: Deployment
name: nginx #一定要和deployment的名称一致
minReplicas: 1
maxReplicas: 10
metrics:
- type: Resource
resource:
name: cpu
target:
type: Utilization #目标类型的利用率
averageUtilization: 20 #当平均CPU利用率超过50%的时，将触发自动伸缩操作
[root@master ~ 11:21:30]# kubectl apply -f nginx-hpa.yaml
horizontalpodautoscaler.autoscaling/nginx-hpa configured注：上面 cat 里第 4 行注释沿用了复制模板时的"50%"字样，实际生效参数是
averageUtilization: 20，注释不影响运行。改完 YAML 里参数后直接kubectl apply即可热更新 HPA，无需重建。
用 while 循环持续压测，中间不停：
bash
[root@master ~ 11:21:38]# while true; do ab -c 120 -n 20000 http://10.1.8.140:31218/; sleep 1; done
This is ApacheBench, Version 2.3 <$Revision: 1430300 $>
Copyright 1996 Adam Twiss, Zeus Technology Ltd, http://www.zeustech.net/
Licensed to The Apache Software Foundation, http://www.apache.org/
Benchmarking 10.1.8.140 (be patient)压测期间另开终端用 kubectl top pod 与 kubectl get pods 观察。扩容是分批进行的：HPA 每 15s 评估一次，每次按公式放大副本，Pod 又要经过拉镜像（本实验用本地缓存所以很快）+ 就绪探测，因此副本数是"阶梯式"涨上去的。11:26 左右副本已弹到 7 个（注释"pod会弹到9个"是峰值接近 10 时的观察记录）：
bash
[root@master ~ 11:26:45]# kubectl get pods
NAME READY STATUS RESTARTS AGE
nginx-5bd86bb9-clvtq 1/1 Running 0 3m32s
nginx-5bd86bb9-flj6z 1/1 Running 0 4m47s
nginx-5bd86bb9-q6n4k 1/1 Running 0 3m32s
nginx-5bd86bb9-r46hq 1/1 Running 0 22m
nginx-5bd86bb9-twj2c 1/1 Running 0 4m47s
nginx-5bd86bb9-w87bt 1/1 Running 0 4m32s
nginx-5bd86bb9-xzl6j 1/1 Running 0 14m把并发抬到 1000、总量 1 亿次继续加压，ab 单轮实测吞吐约 9000 req/s：
text
[root@master ~ 11:28:57]# ab -c 1000 -n 100000000 http://10.1.8.140:31218/
Concurrency Level: 1000
Time taken for tests: 16.668 seconds
Complete requests: 150146
Failed requests: 10353
(Connect: 0, Receive: 0, Length: 0, Exceptions: 10353)
Requests per second: 9008.13 [#/sec] (mean)
Time per request: 111.011 [ms] (mean)紧接着查看 HPA 状态------平均利用率 21%、突破 20% 目标，副本被顶到上限 10：
bash
[root@master ~ 11:29:19]# kubectl get hpa
NAME REFERENCE TARGETS MINPODS MAXPODS REPLICAS AGE
nginx-hpa Deployment/nginx 21%/20% 1 10 10 22m
[root@master ~ 11:29:23]# kubectl get pods
NAME READY STATUS RESTARTS AGE
nginx-5bd86bb9-4zpgq 1/1 Running 0 20s
nginx-5bd86bb9-clvtq 1/1 Running 0 6m6s
nginx-5bd86bb9-flj6z 1/1 Running 0 7m21s
nginx-5bd86bb9-hz8pf 1/1 Running 0 20s
nginx-5bd86bb9-q6n4k 1/1 Running 0 6m6s
nginx-5bd86bb9-r46hq 1/1 Running 0 25m
nginx-5bd86bb9-twj2c 1/1 Running 0 7m21s
nginx-5bd86bb9-w87bt 1/1 Running 0 7m6s
nginx-5bd86bb9-xzl6j 1/1 Running 0 17m
nginx-5bd86bb9-zs78p 1/1 Running 0 20s10 个副本（1→3→4→5→7→10，扩容过程看 HPA Events）顶住压测，平均利用率被拉回 21%，压测期间页面始终可访问。第一阶段"CPU 打上去自动扩容"达成。
6.6 停压：5 分钟冷却窗口与自动缩容
停止压测后，指标迅速回落到 0%，但副本数不会立刻下降------HPA 默认缩容稳定窗口 300s，防的是流量抖动造成"扩容-缩容"来回震荡：
bash
[root@master ~ 11:31:37]# kubectl get hpa
NAME REFERENCE TARGETS MINPODS MAXPODS REPLICAS AGE
nginx-hpa Deployment/nginx 0%/20% 1 10 10 25m
[root@master ~ 11:33:59]# kubectl describe hpa nginx-hpa
Name: nginx-hpa
Namespace: default
CreationTimestamp: Tue, 08 Sep 2026 11:06:34 +0800
Reference: Deployment/nginx
Metrics: ( current / target )
resource cpu on pods (as a percentage of request): 0% (0) / 20%
Min replicas: 1
Max replicas: 10
Deployment pods: 2 current / 1 desired
Conditions:
Type Status Reason Message
---- ------ ------ -------
AbleToScale True SucceededRescale the HPA controller was able to update the target scale to 1
ScalingActive True ValidMetricFound the HPA was able to successfully calculate a replica count from cpu resource utilization (percentage of request)
ScalingLimited True TooFewReplicas the desired replica count is less than the minimum replica count
Events:
Type Reason Age From Message
---- ------ ---- ---- -------
Normal SuccessfulRescale 22m horizontal-pod-autoscaler New size: 3; reason: cpu resource utilization (percentage of request) above target
Normal SuccessfulRescale 13m horizontal-pod-autoscaler New size: 4; reason: cpu resource utilization (percentage of request) above target
Normal SuccessfulRescale 12m horizontal-pod-autoscaler New size: 5; reason: cpu resource utilization (percentage of request) above target
Normal SuccessfulRescale 11m horizontal-pod-autoscaler New size: 7; reason: cpu resource utilization (percentage of request) above target
Normal SuccessfulRescale 6m9s horizontal-pod-autoscaler New size: 10; reason: cpu resource utilization (percentage of request) above target
Normal SuccessfulRescale 24s (x2 over 14m) horizontal-pod-autoscaler New size: 2; reason: All metrics below target
Normal SuccessfulRescale 9s (x2 over 23m) horizontal-pod-autoscaler New size: 1; reason: All metrics below targetEvents 完整记录了整个伸缩链路：扩容 3→4→5→7→10（reason 均为 cpu 利用率超目标），停止压测约 5 分钟后连续两次缩容（2→1，reason 为 All metrics below target）。最后确认 Pod 数量回到 1：
bash
[root@master ~ 11:35:23]# kubectl get pods
NAME READY STATUS RESTARTS AGE
nginx-5bd86bb9-r46hq 1/1 Running 0 31m复盘要点：
describe hpa里的三个 Conditions 是排查 HPA 不工作的第一入口------AbleToScale=False查 apiserver/配额，ScalingActive=False查 metrics-server 与指标名，ScalingLimited=True通常表示顶到 max 或触底 min。CPU 指标验证到这就完成了，但它只覆盖"资源型"伸缩；业务型指标（QPS、请求数）需要 Prometheus 生态支撑，从下一章开始逐步搭起来。
七、MetalLB + ingress-nginx：统一外部入口
7.1 为什么需要它们
上一章的 NodePort 方案有三个先天不足：端口范围固定（30000+，不优雅）、每加一个服务都要记一个端口、无法按域名分流到多个服务。云厂商集群里一条 type: LoadBalancer 就能拿到公网 IP，自建集群没有云负载均衡器，需要 MetalLB 来补位：
- MetalLB：裸金属 / 虚拟化环境的 LoadBalancer 实现，本实验用 L2 模式------由某个节点（speaker）响应 VIP 的 ARP 请求，把 Service 的流量引入集群，再经 kube-proxy 转发到后端 Pod。VIP 从管理员声明的地址池里分配。
- ingress-nginx：集群内部的七层入口控制器。外部流量先打到 ingress-nginx 的 LoadBalancer IP，它再按域名 / 路径把请求路由给不同的 Service。有了 Ingress，域名与服务的对应关系就由 Ingress 对象集中管理，NodePort 端口号不必再暴露给外部。
访问链路：客户端 → MetalLB VIP(10.1.8.200) → ingress-nginx → Service → Pod。
7.2 kube-proxy 开启 strictARP
MetalLB 的 L2 模式要求 kube-proxy 的 ARP 响应行为符合预期：IPVS/iptables 模式下必须把 strictARP 打开，否则同网段会出现 ARP 响应竞争。修改 kube-proxy 的 ConfigMap 并滚动重启 DaemonSet：
bash
[root@master ~ 11:37:58]# kubectl edit configmap kube-proxy -n kube-system
configmap/kube-proxy edited把 ipvs.strictARP 从 false 改为 true（保存后 kubectl 自动打印 edited），然后重启全部 kube-proxy Pod 让配置生效：
bash
[root@master ~ 11:38:47]# #重启kube-proxy
[root@master ~ 11:38:53]# kubectl rollout restart daemonset kube-proxy -n kube-system
daemonset.apps/kube-proxy restarted提示：kube-proxy 的指标端口（10249）默认只监听本机回环地址。后面 Prometheus 章节要采集 kube-proxy 指标时还需要把 ConfigMap 里
metricsBindAddress一并改为0.0.0.0:10249，届时会实际处理（见 10.5 节）。
7.3 部署 MetalLB（native 模式）并声明地址池
v0.15.2 的官方安装方式是直接 apply 其 metallb-native.yaml（含全部 CRD 与 controller / speaker）：
bash
[root@master ~ 11:41:07]# kubectl apply -f https://raw.githubusercontent.com/metallb/metallb/v0.15.2/config/manifests/metallb-native.yaml
namespace/metallb-system created
customresourcedefinition.apiextensions.k8s.io/bfdprofiles.metallb.io created
customresourcedefinition.apiextensions.k8s.io/bgpadvertisements.metallb.io created
customresourcedefinition.apiextensions.k8s.io/bgppeers.metallb.io created
customresourcedefinition.apiextensions.k8s.io/communities.metallb.io created
customresourcedefinition.apiextensions.k8s.io/ipaddresspools.metallb.io created
customresourcedefinition.apiextensions.k8s.io/l2advertisements.metallb.io created
customresourcedefinition.apiextensions.k8s.io/servicebgpstatuses.metallb.io created
customresourcedefinition.apiextensions.k8s.io/servicel2statuses.metallb.io created
serviceaccount/controller created
serviceaccount/speaker created
role.rbac.authorization.k8s.io/controller created
role.rbac.authorization.k8s.io/pod-lister created
clusterrole.rbac.authorization.k8s.io/metallb-system:controller created
clusterrole.rbac.authorization.k8s.io/metallb-system:speaker created
rolebinding.rbac.authorization.k8s.io/controller created
rolebinding.rbac.authorization.k8s.io/pod-lister created
clusterrolebinding.rbac.authorization.k8s.io/metallb-system:controller created
clusterrolebinding.rbac.authorization.k8s.io/metallb-system:speaker created
configmap/metallb-excludel2 created
secret/metallb-webhook-cert created
service/metallb-webhook-service created
deployment.apps/controller created
daemonset.apps/speaker created
validatingwebhookconfiguration.admissionregistration.k8s.io/metallb-webhook-configuration createdv0.15+ 的配置全部改为 CRD 方式：IPAddressPool 声明可分配的 VIP 段，L2Advertisement 声明用 L2 模式宣告。本实验从 10.1.8.200 开始取 11 个地址（避开 .138~.140 的三台节点与网关）：
bash
[root@master ~ 11:42:09]# cat ippool.yaml
apiVersion: metallb.io/v1beta1
kind: IPAddressPool
metadata:
name: first-pool
namespace: metallb-system
spec:
addresses:
- 10.1.8.200-10.1.8.210
[root@master ~ 11:42:31]# cat l2.yaml
apiVersion: metallb.io/v1beta1
kind: L2Advertisement
metadata:
name: example
namespace: metallb-system应用前先确认 controller 与三个 speaker（每个节点一个）都 Ready，再创建这两个 CR：
bash
[root@master ~ 11:42:47]# kubectl get pods -n metallb-system
NAME READY STATUS RESTARTS AGE
controller-8666ddd68b-qq2km 1/1 Running 0 87s
speaker-47lfr 1/1 Running 0 87s
speaker-5rjth 1/1 Running 0 87s
speaker-t45g2 1/1 Running 0 87s
[root@master ~ 11:42:53]# kubectl apply -f ippool.yaml -f l2.yaml
ipaddresspool.metallb.io/first-pool created
l2advertisement.metallb.io/example created
[root@master ~ 11:43:06]# kubectl get ipaddresspool -n metallb-system
NAME AUTO ASSIGN AVOID BUGGY IPS ADDRESSES
first-pool true false ["10.1.8.200-10.1.8.210"]7.4 部署 ingress-nginx 控制器
先到 ingress-nginx 官方仓库找到与 K8s 1.28 匹配的 controller-v1.13.2 发布版，从中获取 cloud 提供商的部署清单（Deployment + Service(LoadBalancer) + 两个 webhook Job + RBAC 等全套资源）：
打开 GitHub 官网搜索 ingress nginx，进入 kubernetes/ingress-nginx 仓库；找到 Releases 里 controller-v1.13.2 对应的部署清单，进入 deploy 页面选择 cloud 提供商的 deploy.yaml：
下载并核对版本：
bash
[root@master ~ 11:43:22]# wget https://raw.githubusercontent.com/kubernetes/ingress-nginx/controller-v1.13.2/deploy/static/provider/cloud/deploy.yaml
--2026-09-08 11:43:44-- https://raw.githubusercontent.com/kubernetes/ingress-nginx/controller-v1.13.2/deploy/static/provider/cloud/deploy.yaml
Resolving raw.githubusercontent.com (raw.githubusercontent.com)... 185.199.110.133, 185.199.109.133, 185.199.108.133, ...
Connecting to raw.githubusercontent.com (raw.githubusercontent.com)|185.199.110.133|:443... connected.
HTTP request sent, awaiting response... 200 OK
Length: 16384 (16K) [text/plain]
Saving to: 'deploy.yaml'
100%[=============================================================================>] 16,384 --.-K/s in 0.01s
2026-09-08 11:43:44 (1.39 MB/s) - 'deploy.yaml' saved [16384/16384]apply 前需要改一处：Service 的 externalTrafficPolicy 默认是 Local------它会把流量只发给"VIP 所在节点"上的 Pod，外部请求会因节点间转发关闭而出现访问不通；本实验是 L2 模式 + 三节点全参与，改成 Cluster 让集群内任意节点都能正常转发（deploy.yaml 第 347 行附近）：
bash
[root@master ~ 11:43:44]# vim deploy.yaml
[root@master ~ 11:44:34]# #347行位置把local换成Cluster externalTrafficPolicy: Cluster
[root@master ~ 11:44:53]# kubectl apply -f deploy.yaml
namespace/ingress-nginx created
serviceaccount/ingress-nginx created
serviceaccount/ingress-nginx-admission created
role.rbac.authorization.k8s.io/ingress-nginx created
role.rbac.authorization.k8s.io/ingress-nginx-admission created
clusterrole.rbac.authorization.k8s.io/ingress-nginx created
clusterrole.rbac.authorization.k8s.io/ingress-nginx-admission created
rolebinding.rbac.authorization.k8s.io/ingress-nginx created
rolebinding.rbac.authorization.k8s.io/ingress-nginx-admission created
clusterrolebinding.rbac.authorization.k8s.io/ingress-nginx created
clusterrolebinding.rbac.authorization.k8s.io/ingress-nginx-admission created
configmap/ingress-nginx-controller created
service/ingress-nginx-controller created
service/ingress-nginx-controller-admission created
deployment.apps/ingress-nginx-controller created
job.batch/ingress-nginx-admission-create created
job.batch/ingress-nginx-admission-patch created
ingressclass.networking.k8s.io/nginx created
validatingwebhookconfiguration.admissionregistration.k8s.io/ingress-nginx-admission created刚 apply 完立刻观察：LoadBalancer 类型的 Service 已拿到地址池里的第一个 IP 10.1.8.200（MetalLB 在 85 秒内完成分配），但三个 Pod 都没有 Ready：
bash
[root@master ~ 11:45:14]# kubectl get pods,svc -n ingress-nginx
NAME READY STATUS RESTARTS AGE
pod/ingress-nginx-admission-create-6wxx8 0/1 ImagePullBackOff 0 85s
pod/ingress-nginx-admission-patch-dwcmz 0/1 ImagePullBackOff 0 85s
pod/ingress-nginx-controller-555c8f5ff6-c2x4j 0/1 ContainerCreating 0 85s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/ingress-nginx-controller LoadBalancer 10.104.122.130 10.1.8.200 80:30182/TCP,443:32318/TCP 85s
service/ingress-nginx-controller-admission ClusterIP 10.102.112.135 <none> 443/TCP 85sImagePullBackOff 的两个 Pod 是 webhook 证书生成 Job（ingress-nginx-admission-create/patch），它们的镜像是 registry.k8s.io/ingress-nginx/kube-webhook-certgen:v1.6.2------又是 registry.k8s.io 直连不通的老问题（与 Calico、metrics-server 换镜像源的思路相同）。处理步骤：在 deploy.yaml 里把两个 Job 的 certgen 镜像一并替换为可达的镜像仓库地址，删除旧资源后整体重新 apply（Job 的 pod template 创建后不可修改，直接对已存在的 Job 再次 apply 会报 spec.template: Invalid value 之类的错误，先删干净再应用是标准姿势）：
bash
[root@master ~ 12:01:50]# vim deploy.yaml
[root@master ~ 12:08:32]# kubectl get all -n ingress-nginx
No resources found in ingress-nginx namespace.
[root@master ~ 12:08:38]# kubectl apply -f deploy.yaml
namespace/ingress-nginx unchanged
serviceaccount/ingress-nginx unchanged
serviceaccount/ingress-nginx-admission unchanged
role.rbac.authorization.k8s.io/ingress-nginx unchanged
...（RBAC 等资源 unchanged）
configmap/ingress-nginx-controller configured
service/ingress-nginx-controller created
service/ingress-nginx-controller-admission created
deployment.apps/ingress-nginx-controller created
job.batch/ingress-nginx-admission-create created
job.batch/ingress-nginx-admission-patch created
ingressclass.networking.k8s.io/nginx unchanged
validatingwebhookconfiguration.admissionregistration.k8s.io/ingress-nginx-admission configured重建后 controller 镜像与两个 webhook Job 都能正常拉取：Job 跑完自动完成（负责把证书写入 Secret），controller 进入 Running，Service 重新分配后 VIP 仍是 10.1.8.200：
bash
[root@master ~ 12:09:20]# watch kubectl get pods,svc -n ingress-nginx
[root@master ~ 12:09:37]# kubectl get pods,svc -n ingress-nginx
NAME READY STATUS RESTARTS AGE
pod/ingress-nginx-controller-568f66b986-g2rmm 1/1 Running 0 35m
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/ingress-nginx-controller LoadBalancer 10.109.207.15 10.1.8.200 80:30987/TCP,443:32523/TCP 35m
service/ingress-nginx-controller-admission ClusterIP 10.107.103.86 <none> 443/TCP 35m至此集群有了统一的七层入口：10.1.8.200:80。结合前面的记录做个链路速记：
| 组件 | 角色 | 地址 |
|---|---|---|
| MetalLB | L2 地址分配 + ARP 宣告 | 地址池 10.1.8.200 ~ 10.1.8.210 |
| ingress-nginx | 七层反向代理 / 域名路由 | 10.1.8.200:80/443（NodePort 30987/32523 兜底） |
| nginx 业务 | 被代理的后端 | NodePort 31218（仅集群内使用） |
下一章起，Prometheus 会作为整个"指标中枢"登场：先部署全家桶并修好控制面指标采集，再让 nginx 暴露业务指标，最后 prometheus-adapter 把 Prometheus 里的指标翻译给 HPA 用------这也是 6.4 里"业务指标型伸缩"的完整落地路径。
八、kube-prometheus-stack：监控全家桶落地
8.1 安装 Helm 并添加 chart 仓库
这套监控体系组件多（Prometheus + Alertmanager + Grafana + node-exporter + kube-state-metrics + Operator），用 Helm chart（kube-prometheus-stack）一次性管理最省事。先装 Helm：GitHub 上搜索 helm 进入 helm/helm 仓库，下载 linux-amd64 压缩包（本次经本地上传 $R6R1NUK.gz 到 master）：
解压并把 helm 二进制放到系统命令目录：
bash
[root@master ~ 14:01:43]# tar zxvf '$R6R1NUK.gz'
linux-amd64/
linux-amd64/LICENSE
linux-amd64/helm
linux-amd64/README.md
[root@master linux-amd64 14:03:47]# mv helm /usr/bin/
[root@master linux-amd64 14:03:55]# helm version
version.BuildInfo{Version:"v3.16.4", GitCommit:"7877b45b63f95635153b29a42c0c2f4273ec45ca", GitTreeState:"clean", GoVersion:"go1.22.7"}添加 prometheus-community 官方仓库并更新索引：
bash
[root@master linux-amd64 14:06:56]# helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
"prometheus-community" has been added to your repositories
[root@master linux-amd64 14:09:18]# helm repo update
Hang tight while we grab the latest from your chart repositories...
...Successfully got an update from the "prometheus-community" chart repository
Update Complete. ⎈Happy Helming!⎈8.2 拉取 chart 默认值并打开关键开关
本次选 chart 版本 77.6.2（与 K8s 1.28 / Operator 生态匹配）。先导出全部默认值做基线，再改配置：
bash
[root@master linux-amd64 14:09:47]# mkdir promedir
[root@master promedir 14:12:06]# helm show values prometheus-community/kube-prometheus-stack --version 77.6.2 > kube-prometheus-stack.yaml第 4138 行附近有一个必须改的开关：serviceMonitorSelectorNilUsesHelmValues: false。它是 Prometheus CR 里 ServiceMonitor 选择器的开关：默认 true 表示"不指定 selector 时只认本 helm release 创建的 ServiceMonitor"，会导致后面手写的 ServiceMonitor（etcd、nginx 等）全被忽略；改成 false 后，selector 为空即匹配全部 ServiceMonitor：
bash
[root@master promedir 14:12:27]# vim kube-prometheus-stack.yaml
[root@master promedir 14:13:02]# #修改4138行： serviceMonitorSelectorNilUsesHelmValues: false
yaml
# kube-prometheus-stack.yaml 第 4138 行附近
prometheus:
prometheusSpec:
serviceMonitorSelectorNilUsesHelmValues: false8.3 helm install 一次拉起全家桶
安装 release 名为 kps、命名空间 monitoring（自动创建）。--debug 便于失败时定位（本次安装耗时约 1 分钟，中途的 Admission 资源创建/删除是 helm 的 hook 在给 webhook 准备证书，正常现象）：
bash
[root@master promedir 14:13:13]# helm install kps prometheus-community/kube-prometheus-stack --version 77.6.2 -f ./kube-prometheus-stack.yaml -n monitoring --create-namespace --debug
install.go:224: 2026-09-08 14:13:34.822388676 +0800 CST m=+0.034187245 [debug] Original chart version: "77.6.2"
install.go:241: 2026-09-08 14:13:37.068602463 +0800 CST m=+2.280401046 [debug] CHART PATH: /root/.cache/helm/repository/kube-prometheus-stack-77.6.2.tgz
client.go:142: 2026-09-08 14:13:37.152868376 +0800 CST m=+2.364666927 [debug] creating 1 resource(s)
...（helm 逐批创建 CRD、RBAC、Operator、Webhook 等资源）
NAME: kps
LAST DEPLOYED: Tue Sep 8 14:13:39 2026
NAMESPACE: monitoring
STATUS: deployed
REVISION: 1
NOTES:
kube-prometheus-stack has been installed. Check its status by running:
kubectl --namespace monitoring get pods -l "release=kps"
Get Grafana 'admin' user password by running:
kubectl --namespace monitoring get secrets kps-grafana -o jsonpath="{.data.admin-password}" | base64 -d ; echo
Access Grafana local instance:
export POD_NAME=$(kubectl --namespace monitoring get pod -l "app.kubernetes.io/name=grafana,app.kubernetes.io/instance=kps" -oname)
kubectl --namespace monitoring port-forward $POD_NAME 3000等镜像拉完，先看 operator / kube-state-metrics / node-exporter（DaemonSet，三个节点各一个）：
bash
[root@master promedir 14:14:08]# kubectl --namespace monitoring get pods -l "release=kps"
NAME READY STATUS RESTARTS AGE
kps-kube-prometheus-stack-operator-c9ffdc7d-nwlvg 1/1 Running 0 58s
kps-kube-state-metrics-bcd5b8dfc-v7l7l 1/1 Running 0 58s
kps-prometheus-node-exporter-8qgw2 1/1 Running 0 58s
kps-prometheus-node-exporter-jrz5n 1/1 Running 0 58s
kps-prometheus-node-exporter-lqpvb 1/1 Running 0 58sPrometheus / Alertmanager / Grafana 由 Operator 编排成 StatefulSet，启动略慢（要渲染配置、挂载存储），约 3~4 分钟全部 Running。期间先看 Service 清单，记住后面 Ingress 要用的服务名：
bash
[root@master promedir 14:14:56]# kubectl get svc -n monitoring
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
alertmanager-operated ClusterIP None <none> 9093/TCP,9094/TCP,9094/UDP 69s
kps-grafana ClusterIP 10.96.138.21 <none> 80/TCP 85s
kps-kube-prometheus-stack-alertmanager ClusterIP 10.105.184.167 <none> 9093/TCP,8080/TCP 85s
kps-kube-prometheus-stack-operator ClusterIP 10.110.52.60 <none> 443/TCP 85s
kps-kube-prometheus-stack-prometheus ClusterIP 10.103.196.44 <none> 9090/TCP,8080/TCP 85s
kps-kube-state-metrics ClusterIP 10.106.10.220 <none> 8080/TCP 85s
kps-prometheus-node-exporter ClusterIP 10.110.15.29 <none> 9100/TCP 85s
prometheus-operated ClusterIP None <none> 9090/TCP 68s8.4 用 Ingress 暴露 Prometheus 与 Grafana
服务都在集群内网，写两个 Ingress 把它们挂到上一章的 ingress-nginx 上，域名分别用 prometheus.abner.com、grafana.abner.com（Ingress 里 service 名必须与上面列表完全一致）：
bash
[root@master promedir 14:16:20]# cat prometheus-ingress.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: ingress-prometheus #自定义ingress名称
namespace: monitoring
spec:
ingressClassName: nginx
rules:
- host: prometheus.abner.com #自定义域名
http:
paths:
- backend:
service:
name: kps-kube-prometheus-stack-prometheus #对应创建的资源名称
port:
number: 9090
pathType: Prefix
path: "/"
[root@master promedir 14:16:38]# cat grafana-ingress.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: ingress-grafana #自定义ingress名称
namespace: monitoring
spec:
ingressClassName: nginx
rules:
- host: grafana.abner.com #自定义域名
http:
paths:
- backend:
service:
name: kps-grafana #对应资源名称
port:
number: 80
pathType: Prefix
path: "/"
[root@master promedir 14:17:04]# kubectl apply -f prometheus-ingress.yaml -f grafana-ingress.yaml
ingress.networking.k8s.io/ingress-prometheus created
ingress.networking.k8s.io/ingress-grafana created
[root@master promedir 14:17:12]# kubectl get ingress -n monitoring
NAME CLASS HOSTS ADDRESS PORTS AGE
ingress-grafana nginx grafana.abner.com 80 5s
ingress-prometheus nginx prometheus.abner.com 80 5s刚创建时 ADDRESS 为空，等 ingress-nginx 同步几十秒后，两个域名都解析到 MetalLB 分配的 10.1.8.200：
bash
[root@master promedir 14:17:17]# kubectl get ingress -n monitoring
NAME CLASS HOSTS ADDRESS PORTS AGE
ingress-grafana nginx grafana.abner.com 10.1.8.200 80 77s
ingress-prometheus nginx prometheus.abner.com 10.1.8.200 80 77s浏览器在 Windows 宿主机上，域名需要先写入 hosts 文件（路径 C:\Windows\System32\drivers\etc，管理员权限编辑）：
添加 IP-域名的映射：
text
10.1.8.200 prometheus.abner.com
10.1.8.200 grafana.abner.com
打开浏览器，访问 Prometheus 首页 http://prometheus.abner.com/：
点击 status -> target 可以直接看到集群中组件状态：kubelet、cAdvisor、node-exporter、kube-state-metrics 等 target 全部 UP，说明默认抓取链路已通：
再访问 grafana 首页 http://grafana.abner.com/：
Grafana 的初始账号密码存在 Secret 里（helm 随机生成），解码即可登录。管理员用户是 admin，密码是随机串 prom-operator（由 chart 生成并存入 kps-grafana）：
bash
[root@master promedir 14:19:20]# kubectl get secret kps-grafana -n monitoring -o yaml
apiVersion: v1
data:
admin-password: cHJvbS1vcGVyYXRvcg==
admin-user: YWRtaW4=
ldap-toml: ""
kind: Secret
metadata:
annotations:
meta.helm.sh/release-name: kps
meta.helm.sh/release-namespace: monitoring
creationTimestamp: "2026-09-08T06:13:58Z"
labels:
app.kubernetes.io/instance: kps
app.kubernetes.io/managed-by: Helm
app.kubernetes.io/name: grafana
app.kubernetes.io/version: 12.1.1
helm.sh/chart: grafana-9.4.5
name: kps-grafana
namespace: monitoring
type: Opaque
[root@master promedir 14:23:04]# echo -n "cHJvbS1vcGVyYXRvcg==" | base64 --decode
prom-operator登录成功：
kube-prometheus-stack 自带整套 Grafana Dashboard（Kubernetes 集群总览、节点、Pod、容器等）。进入仪表盘后查看对所有 node 的数据监控，CPU / 内存 / 网络曲线一目了然：
8.5 控制平面组件指标采集修复
Target 列表里如果细看会发现三个组件缺席：kube-scheduler、kube-controller-manager、etcd（kube-proxy 的 metrics 也默认监听回环地址抓不到）。原因是 kubeadm 部署时这几个组件默认只把 metrics 端口绑在 127.0.0.1 上，Prometheus 从 Pod 网络根本连不进去。逐个修复：
① scheduler / controller-manager：静态 Pod 加 --bind-address=0.0.0.0
这两个组件由 kubelet 以静态 Pod 方式托管，直接编辑 /etc/kubernetes/manifests/ 下的清单文件，kubelet 会自动重启对应容器：
bash
[root@master promedir 14:23:21]# vim /etc/kubernetes/manifests/kube-controller-manager.yaml
[root@master promedir 14:25:14]# #修改：command 里增加 - --bind-address=0.0.0.0
[root@master promedir 14:25:18]# vim /etc/kubernetes/manifests/kube-scheduler.yaml
[root@master promedir 14:25:36]# vim /etc/kubernetes/manifests/kube-scheduler.yaml
yaml
# kube-scheduler.yaml / kube-controller-manager.yaml 的 spec.containers[0].command
- kube-scheduler
- --bind-address=0.0.0.0等待 kubelet 重建两个静态 Pod，确认新进程在 10257（controller-manager metrics）/ 10259（scheduler metrics）端口上监听所有网卡：
bash
[root@master promedir 14:25:47]# kubectl get pod -n kube-system |grep controller
calico-kube-controllers-c766c8b99-l45wm 1/1 Running 0 4h16m
kube-controller-manager-master 1/1 Running 0 36s
[root@master promedir 14:25:56]# kubectl get pod -n kube-system |grep scheduler
kube-scheduler-master 1/1 Running 0 21s
[root@master promedir 14:26:01]# ss -tlnp |grep 10257
LISTEN 0 128 [::]:10257 [::]:* users:(("kube-controller",pid=19507,fd=3))
[root@master promedir 14:26:09]# ss -tlnp |grep 10259
LISTEN 0 128 [::]:10259 [::]:* users:(("kube-scheduler",pid=19764,fd=3))② kube-proxy：ConfigMap 里放开 metricsBindAddress
kube-proxy 由 DaemonSet 管理，配置在 ConfigMap 里。把 metricsBindAddress 从默认的 127.0.0.1:10249 改为 0.0.0.0:10249，保存后滚动重启：
bash
[root@master promedir 14:27:54]# kubectl edit configmap kube-proxy -n kube-system
configmap/kube-proxy edited
[root@master promedir 14:29:18]# # metricsBindAddress: "0.0.0.0:10249" ← 修改为 0.0.0.0
[root@master promedir 14:29:24]# kubectl rollout restart daemonset kube-proxy -n kube-system
daemonset.apps/kube-proxy restarted
[root@master promedir 14:29:30]# ss -tlnp | grep 10249
LISTEN 0 128 [::]:10249 [::]:* users:(("kube-proxy",pid=21295,fd=14))排障提示：kube-proxy 的 ServiceMonitor 是 chart 自带的（默认抓 10249）。如果 ConfigMap 不放开监听，target 会长期 Down，报错通常是
connection refused；改完 metricsBindAddress 必须rollout restart让 DaemonSet 全部 Pod 以新配置重建。
③ etcd：HTTPS + CA 证书挂载
etcd 的指标端口（2379）是 HTTPS 且使用自建 CA，Prometheus 抓取需要 CA 证书。chart 自带的 etcd ServiceMonitor 抓的是 /metrics 明文路径（etcd v3.5 走 2381 或 https），直连必然失败，于是删除自带 ServiceMonitor，改用自定义版本并显式挂 CA：
bash
[root@master promedir 14:29:42]# kubectl delete servicemonitor kps-kube-prometheus-stack-kube-etcd -n monitoring
servicemonitor.monitoring.coreos.com "kps-kube-prometheus-stack-kube-etcd" deleted
[root@master promedir 14:33:54]# kubectl create secret generic etcd-ca -n monitoring --from-file=/etc/kubernetes/pki/etcd/ca.crt
secret/etcd-ca created把 CA Secret 挂进 Prometheus：编辑 Prometheus CR，在 spec.secrets 里追加 etcd-ca（Prometheus Operator 会自动把列出的 Secret 挂载到 Prometheus 容器的 /etc/prometheus/secrets/<名字>/ 目录）：
bash
[root@master promedir 14:37:41]# kubectl edit prometheus -n monitoring kps-kube-prometheus-stack-prometheus
prometheus.monitoring.coreos.com/kps-kube-prometheus-stack-prometheus edited
[root@master promedir 14:38:05]# # secrets: - etcd-ca添加
yaml
# Prometheus CR（kubectl edit prometheus -n monitoring ...）关键片段
spec:
secrets:
- etcd-ca # ← 新增，把 etcd 的 CA 证书挂载给 Prometheus最后写自定义 ServiceMonitor：匹配 kube-system 里标签 component: etcd 的端点，走 https、15s 间隔，并使用上面挂载的 CA 文件校验：
bash
[root@master promedir 14:38:17]# vim etcd-servicemonitor.yaml
yaml
apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
name: kube-etcd
namespace: monitoring
spec:
namespaceSelector:
matchNames:
- kube-system
selector:
matchLabels:
component: etcd
endpoints:
- port: https-etcd
scheme: https
interval: 15s
tlsConfig:
caFile: /etc/prometheus/secrets/etcd-ca/ca.crt
[root@master promedir 14:38:44]# kubectl apply -f etcd-servicemonitor.yaml
servicemonitor.monitoring.coreos.com/kube-etcd created给 Prometheus 主进程发 SIGHUP 让它热加载新配置（Operator 模式下通常会自动同步，这里显式触发一次更保险）：
bash
[root@master promedir 14:38:49]# kubectl -n monitoring exec prometheus-kps-kube-prometheus-stack-prometheus-0 -- kill -HUP 1回到 Prometheus 页面 status -> target：kube-controller-manager / kube-scheduler / kube-etcd / kube-proxy 全部变绿 UP，控制面监控闭环完成。
8.6 顺手修掉三台节点的时钟漂移
期间用 timedatectl 检查系统时间，发现三台机器都显示 NTP enabled: no、NTP synchronized: no------回想上午 Worker join 的时间戳与 master 差了 1~6 分钟，正是没有 NTP 同步导致的漂移。集群组件（尤其证书校验、日志排障）对时间一致性敏感，立即启用 chrony：
bash
[root@master promedir 14:42:14]# timedatectl
Local time: Tue 2026-09-08 14:42:14 CST
Universal time: Tue 2026-09-08 06:42:14 UTC
RTC time: Tue 2026-09-08 06:42:15
Time zone: Asia/Shanghai (CST, +0800)
NTP enabled: no
NTP synchronized: no
RTC in local TZ: no
DST active: n/a
[root@master promedir 14:42:14]# systemctl enable --now chronyd
Created symlink from /etc/systemd/system/multi-user.target.wants/chronyd.service to /usr/lib/systemd/system/chronyd.service.node1（14:42:16）、node2（14:42:18）执行相同操作。确认能同步到时间源：
bash
[root@master promedir 14:43:17]# chronyc sources
210 Number of sources = 4
MS Name/IP address Stratum Poll Reach LastRx Last sample
===============================================================================
^- time.cloudflare.com 3 6 17 2 +12ms[ +11ms] +/- 99ms
^* time.neu.edu.cn 1 6 17 1 -1023us[-2329us] +/- 16ms
^- ntp6.flashdance.cx 2 6 17 2 -14ms[ -15ms] +/- 108ms
^+ 139.199.215.251 2 6 17 3 +3003us[+1697us] +/- 43ms
[root@master promedir 14:43:27]# chronyc tracking
Reference ID : CA760182 (time.neu.edu.cn)
Stratum : 2
System time : 0.000370791 seconds fast of NTP time
Last offset : -0.001306630 seconds
RMS offset : 0.001306630 seconds
Leap status : Normal^* 表示已锁定主时间源（time.neu.edu.cn，东北大学时间服务器），offset 1ms 级，时钟漂移问题解决。
至此监控底座完备：Prometheus 能抓节点、控制面、etcd 全部指标，Grafana 出图，Alertmanager 待命。下一章把业务应用（nginx）的指标也接进来，为自定义指标 HPA 准备数据源。
九、让 Prometheus 抓到业务指标：nginx exporter
9.1 思路：exporter + sidecar 容器
Prometheus 是"拉"模式，业务进程本身不会吐指标，需要 exporter 把业务指标翻译成 Prometheus 格式。nginx 官方提供了 nginx-prometheus-exporter：它读取 nginx 自带的 stub_status 模块输出（活跃连接、请求计数、连接状态等），转成 nginx_connections_active、nginx_http_requests_total 这类指标。部署形态采用 sidecar ：业务容器（nginx）与 exporter 容器同 Pod，exporter 只访问 localhost，Pod 内通信不占网络资源，这也是 Kubernetes 里给无原生指标能力的应用接入监控的标准姿势。
9.2 编写 nginx.conf 并开启 stub_status
为了方便编写与高亮校验 nginx 配置，先在 PyCharm 中安装 nginx 配置插件（提供语法高亮与关键字补全），再在 master 上落地配置文件：
bash
[root@master ~ 14:49:29]# mkdir nginxdir
[root@master ~ 14:50:09]# cd nginxdir/
[root@master nginxdir 14:50:12]# vim nginx.conf
[root@master nginxdir 14:50:30]# cat nginx.conf
worker_processes 1;
events { worker_connections 1024; }
http {
server {
listen 80;
location / {
root /usr/share/nginx/html;
index index.html;
}
location /basic_status {
stub_status;
allow 127.0.0.1;
deny all;
}
}
}要点：location /basic_status 开启 stub_status 输出，且只允许 127.0.0.1 访问------同 Pod 的 exporter 才能读，外部无法直接探测。
9.3 用 ConfigMap 保存 nginx 配置
配置要进 Pod，先做成 ConfigMap（--from-file 会把文件内容整体放进名为 nginx.conf 的 key）：
bash
[root@master nginxdir 14:50:33]# kubectl create configmap nginx-config --from-file=nginx.conf
configmap/nginx-config created
[root@master nginxdir 14:50:42]# kubectl get cm
NAME DATA AGE
kube-root-ca.crt 1 5h8m
nginx-config 1 12s9.4 双容器 Deployment：nginx + exporter
bash
[root@master nginxdir 14:52:02]# cat nginx.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: nginx-with-exporter
namespace: default
spec:
replicas: 2
selector:
matchLabels:
app: nginx
template:
metadata:
labels:
app: nginx
spec:
containers:
- name: nginx
image: nginx:1.26-alpine
imagePullPolicy: IfNotPresent
ports:
- containerPort: 80
volumeMounts:
- mountPath: /etc/nginx/nginx.conf
subPath: nginx.conf
name: nginx-config-volume
resources:
requests:
cpu: 100m
memory: 100Mi
- name: nginx-prometheus-exporter
image: nginx/nginx-prometheus-exporter:latest
imagePullPolicy: IfNotPresent
args: ["-nginx.scrape-uri=http://localhost/basic_status"]
ports:
- containerPort: 9113
name: exporter-port
resources:
requests:
cpu: 50m
memory: 100Mi
volumes:
- name: nginx-config-volume
configMap:
name: nginx-config
---
apiVersion: v1
kind: Service
metadata:
name: nginx
namespace: default
spec:
type: NodePort
ports:
- port: 80
targetPort: 80
selector:
app: nginx几个设计点：
| 设计点 | 说明 |
|---|---|
| ConfigMap 覆盖 nginx.conf | volumeMounts 用 subPath: nginx.conf 只覆盖单文件，容器内其余目录不受影响 |
| exporter 镜像 latest | 官方 exporter 镜像，-nginx.scrape-uri 指向同 Pod 的 stub_status 地址 |
| 端口命名 exporter-port | 端口名是给 Prometheus 服务发现（relabel 保留条件）用的标识，必须与后面抓取配置一致 |
| requests 调低 | nginx 100m / exporter 50m，给 HPA 留出利用率计算空间 |
Service 沿用 6.2 节的 nginx（NodePort 31218，selector app: nginx 不变），所以新 Pod 创建后流量自动接上。但注意：新 Deployment 的 selector 与旧 Deployment nginx 完全相同，两者会同时管理 app: nginx 的 Pod，必须删掉旧的 Deployment，只保留 nginx-with-exporter：
bash
[root@master nginxdir 14:52:07]# kubectl apply -f nginx.yaml
deployment.apps/nginx-with-exporter created
service/nginx unchanged
[root@master nginxdir 14:52:13]# kubectl get pods
NAME READY STATUS RESTARTS AGE
nginx-5bd86bb9-r46hq 1/1 Running 0 3h48m
nginx-with-exporter-864b945bc9-4gfwc 0/2 ContainerCreating 0 13s
nginx-with-exporter-864b945bc9-z8cp6 0/2 ContainerCreating 0 13s
[root@master nginxdir 14:52:26]# kubectl delete deployments.apps nginx
deployment.apps "nginx" deleted顺带说明：HPA
nginx-hpa的目标 Deploymentnginx也随之删掉了（该 HPA 使命已完成，第 12 章会用新 Deployment 重做多指标 HPA）。旧 Podnginx-5bd86bb9-r46hq被 Deployment 控制器回收需要几秒，属正常交接。
exporter 首次拉镜像稍慢，watch 约 3 分钟后两个 Pod 都变成 2/2 Running（nginx + exporter 双容器就绪）：
bash
[root@master nginxdir 14:52:45]# kubectl get pods -w
NAME READY STATUS RESTARTS AGE
nginx-with-exporter-864b945bc9-4gfwc 0/2 ContainerCreating 0 36s
nginx-with-exporter-864b945bc9-z8cp6 0/2 ContainerCreating 0 36s
nginx-with-exporter-864b945bc9-4gfwc 2/2 Running 0 74s
nginx-with-exporter-864b945bc9-z8cp6 2/2 Running 0 3m31s
[root@master nginxdir 14:55:46]# kubectl get pods
NAME READY STATUS RESTARTS AGE
nginx-with-exporter-864b945bc9-4gfwc 2/2 Running 0 3m34s
nginx-with-exporter-864b945bc9-z8cp6 2/2 Running 0 3m34s9.5 把抓取任务加进 Prometheus
exporter 的 9113 端口在 Pod 网络里，Prometheus 需要一份抓取配置才能发现它。两种做法：写 ServiceMonitor（需要 Service 且要求 Pod 网络可达 9113 的 selector 命名规范），或直接往 kube-prometheus-stack 的 values 里塞 additionalScrapeConfigs（自定义 job，用 Kubernetes 服务发现 + relabel 过滤）。本实验用后者：回到 promedir 编辑 values 文件，把 prometheus.prometheusSpec.additionalScrapeConfigs 从 [] 改成实际任务------注意把原有的 additionalScrapeConfigs: [] 那行直接注释掉，否则数组字面量与对象冲突：
yaml
# kube-prometheus-stack.yaml（prometheus.prometheusSpec 下）
# additionalScrapeConfigs: [] 注意：原有的功能项直接注释
additionalScrapeConfigs:
- job_name: 'nginx'
kubernetes_sd_configs:
- role: pod
relabel_configs:
- source_labels: [__meta_kubernetes_pod_container_port_name]
action: keep
regex: exporter-port
- source_labels: [__meta_kubernetes_namespace]
target_label: namespace
- source_labels: [__meta_kubernetes_pod_name]
target_label: pod配置解读：role: pod 让 Prometheus 自动发现集群里所有 Pod 的容器端口；第一个 relabel 用 keep 只保留端口名为 exporter-port 的容器（正好命中 9.4 的命名），后两个 relabel 把命名空间与 Pod 名作为标签附加到每条时间序列，方便 Grafana 按 Pod 过滤。
bash
[root@master promedir 15:00:07]# vim kube-prometheus-stack.yaml
[root@master promedir 15:03:21]# helm upgrade kps prometheus-community/kube-prometheus-stack --version 77.6.2 -f ./kube-prometheus-stack.yaml -n monitoring
Release "kps" has been upgraded. Happy Helming!
NAME: kps
LAST DEPLOYED: Tue Sep 8 15:03:44 2026
NAMESPACE: monitoring
STATUS: deployed
REVISION: 2等待 2-3 分钟让 Prometheus 完成配置热加载与首次抓取，刷新 Prometheus 网页，在 Status -> Targets 中可以看到名为 nginx 的 job 与两个 exporter 端点：
在 Prometheus 中查看 nginx 的请求数据（执行 nginx_http_requests_total 或按 nginx_connections_active 出图），业务指标已经开始流动：
十、prometheus-adapter：把 PromQL 变成 HPA 指标
10.1 为什么需要 adapter
HPA 能读的指标分三类，来源完全不同：
| 指标类型 | API | 数据源 | 本实验的载体 |
|---|---|---|---|
| Resource（cpu / memory） | metrics.k8s.io | metrics-server | 第 6 章已用 |
| Custom（业务指标，如 QPS） | custom.metrics.k8s.io | 自定义实现 | prometheus-adapter（本章） |
| External（云服务指标） | external.metrics.k8s.io | 云厂商 | 本次不用 |
Prometheus 里已经躺着 nginx 的请求指标，缺的是"翻译官"：prometheus-adapter 监听 Kubernetes 的 custom metrics API，收到查询时把请求翻译成 PromQL 去 Prometheus 里取数，再按 namespace / pod 维度把结果返回给 HPA。部署方式同样用 Helm chart（prometheus-community/prometheus-adapter）。
10.2 部署 adapter 并定制 rules
仓库里最新 chart 是 5.3.0，本实验固定用 5.1.0（与官方文档示例一致）。先导出默认 values 到 /root 下便于修改：
bash
[root@master promedir 15:08:52]# helm search repo prometheus-adapter
NAME CHART VERSION APP VERSION DESCRIPTION
prometheus-community/prometheus-adapter 5.3.0 v0.12.0 A Helm chart for k8s prometheus adapter
[root@master promedir 15:08:57]# helm show values prometheus-community/prometheus-adapter --version 5.1.0 > prometheus-adapter.yaml
[root@master promedir 15:09:21]# mv prometheus-adapter.yaml /root/values 里必须改两处。第一处（第 37 行）是 Prometheus 地址------默认指向 release 名相关的 svc，改成我们 kps 的完整 DNS 名：
bash
[root@master ~ 15:14:18]# sed -n '37p' prometheus-adapter.yaml
url: http://kps-kube-prometheus-stack-prometheus.monitoring.svc.cluster.local.
yaml
# prometheus-adapter.yaml 第 37 行
prometheus:
url: http://kps-kube-prometheus-stack-prometheus.monitoring.svc.cluster.local.说明：Prometheus 的 Service 是
kps-kube-prometheus-stack-prometheus（10.3 节 svc 列表里可查），地址写成集群内 DNS 全名，避免写死 ClusterIP。注意末尾的.是完整域名终止符，保留它更规范。
第二处（132~142 行）是 rules：告诉 adapter 把 Prometheus 里的哪些序列映射成什么指标名、怎么算。本实验注册 nginx_http_requests（按 Pod 维度统计每秒请求数，2 分钟窗口速率）：
bash
[root@master ~ 15:14:24]# sed -n '132,142p' prometheus-adapter.yaml
custom:
- seriesQuery: 'nginx_http_requests_total{namespace!="",pod!=""}'
resources:
overrides:
namespace: {resource: "namespace"}
pod: {resource: "pod"}
name:
as: "nginx_http_requests"
metricsQuery: 'sum(rate(nginx_http_requests_total{<<.LabelMatchers>>}[2m])) by (<<.GroupBy>>)'
# - seriesQuery: '{__name__=~"^some_metric_count$"}'
# resources:| 配置项 | 作用 |
|---|---|
seriesQuery |
从哪个序列取数（total 计数器） |
resources.overrides |
把标签 namespace / pod 映射为 Kubernetes 资源维度 |
name.as |
对外暴露的指标名（HPA 里写这个名字） |
metricsQuery |
PromQL 模板：rate(...,[2m]) 把计数器转成每秒速率 |
安装：
bash
[root@master ~ 15:15:03]# helm install prometheus-adapter prometheus-community/prometheus-adapter --namespace monitoring --version 5.1.0 -f./prometheus-adapter.yaml
NAME: prometheus-adapter
LAST DEPLOYED: Tue Sep 8 15:15:35 2026
NAMESPACE: monitoring
STATUS: deployed
REVISION: 1
TEST SUITE: None
NOTES:
prometheus-adapter has been deployed.
In a few minutes you should be able to list metrics using the following command(s):
kubectl get --raw /apis/custom.metrics.k8s.io/v1beta1adapter 镜像在 registry.k8s.io/prometheus-adapter/prometheus-adapter:v0.12.0，首次拉取偶发连接被拒（registry.k8s.io 直连不稳定，前面 ingress 的 webhook-certgen 也栽在这），kubelet 自动退避重试后拉取成功：
bash
[root@master ~ 15:15:46]# kubectl get pods -n monitoring | grep adapter
prometheus-adapter-6d86b4f47c-vdhkn 0/1 ImagePullBackOff 0 18s
[root@master ~ 15:16:35]# kubectl get pods -n monitoring | grep adapter
prometheus-adapter-6d86b4f47c-vdhkn 1/1 Running 0 62s10.3 验证自定义指标 API 出数
装 jq 方便看 JSON：
bash
[root@master ~ 15:16:54]# yum install jq -y先看 API 是否注册（应列出 custom.metrics.k8s.io/v1beta1），再直接查询两个 nginx Pod 的 nginx_http_requests 指标：
bash
[root@master ~ 15:17:27]# kubectl get --raw "/apis/custom.metrics.k8s.io/v1beta1" | jq
{
"kind": "APIGroupList",
...
"groupVersion": "custom.metrics.k8s.io/v1beta1",
...
}
[root@master ~ 15:18:17]# kubectl get --raw "/apis/custom.metrics.k8s.io/v1beta1/namespaces/default/pods/*/nginx_http_requests" | jq .
{
"kind": "MetricValueList",
"apiVersion": "custom.metrics.k8s.io/v1beta1",
"metadata": {},
"items": [
{
"describedObject": {
"kind": "Pod",
"namespace": "default",
"name": "nginx-with-exporter-864b945bc9-4gfwc",
"apiVersion": "/v1"
},
"metricName": "nginx_http_requests",
"timestamp": "2026-09-08T07:18:34Z",
"value": "33m",
"selector": null
},
{
"describedObject": {
"kind": "Pod",
"namespace": "default",
"name": "nginx-with-exporter-864b945bc9-z8cp6",
"apiVersion": "/v1"
},
"metricName": "nginx_http_requests",
"timestamp": "2026-09-08T07:18:34Z",
"value": "33m",
"selector": null
}
]
}单位解读：
value: "33m"里的m是 Kubernetes 数量表示法的"毫"前缀，不是分钟------即每个 Pod 当前约 0.033 请求/秒（33 毫请求每秒）。HPA 会把该值与 target 统一换算后比较。
十一、三指标 HPA：CPU + 内存 + QPS 联动伸缩
adapter 已经把 Prometheus 指标翻译成 Kubernetes 能读的 custom metrics 了，这一章把 CPU、内存、QPS 三个指标装进同一个 HPA，让伸缩策略从单指标升级为多指标联动。
11.1 三指标 HPA：CPU + 内存 + QPS
复用第 6 章的 HPA 对象 nginx-hpa，把 scaleTargetRef 指到新 Deployment nginx-with-exporter，metrics 换成三指标组合：
bash
[root@master ~ 15:19:49]# vim hpa.yaml
[root@master ~ 15:20:13]# kubectl apply -f hpa.yaml
horizontalpodautoscaler.autoscaling/nginx-hpa configured
[root@master ~ 15:20:54]# cat hpa.yaml
apiVersion: autoscaling/v2
kind: HorizontalPodAutoscaler
metadata:
name: nginx-hpa
namespace: default
spec:
maxReplicas: 5
minReplicas: 1
scaleTargetRef:
apiVersion: apps/v1
kind: Deployment
name: nginx-with-exporter
metrics:
- type: Resource
resource:
name: cpu
target:
type: Utilization
averageUtilization: 70
- type: Resource
resource:
name: memory
target:
type: AverageValue
averageValue: 150Mi
- type: Pods
pods:
metric:
name: nginx_http_requests
target:
type: AverageValue
averageValue: 50| 指标 | 类型 | 触发条件 |
|---|---|---|
| cpu | Utilization（相对 requests 百分比） | 平均超过 70% |
| memory | AverageValue（绝对值） | 平均超过 150Mi |
| nginx_http_requests | Pods + AverageValue | 平均 QPS 超过 50 |
三个指标任一超标都会触发扩容，HPA 取"各自算出的期望副本数"的最大值执行。刚 apply 完观察状态------TARGETS 显示前两个指标已出数，第三个因 +1 more 折叠：
bash
[root@master ~ 15:21:13]# kubectl get hpa
NAME REFERENCE TARGETS MINPODS MAXPODS REPLICAS AGE
nginx-hpa Deployment/nginx-with-exporter 1%/70%, 12451840/150Mi + 1 more... 1 5 1 4h14m
[root@master ~ 15:21:31]# kubectl describe hpa nginx-hpa
Name: nginx-hpa
Reference: Deployment/nginx-with-exporter
Metrics: ( current / target )
resource cpu on pods (as a percentage of request): 1% (2m) / 70%
resource memory on pods: 12431360 / 150Mi
"nginx_http_requests" on pods: 33m / 50
Min replicas: 1
Max replicas: 5
Deployment pods: 1 current / 1 desired
Conditions:
Type Status Reason Message
---- ------ ------ -------
AbleToScale True ReadyForNewScale recommended size matches current size
ScalingActive True ValidMetricFound the HPA was able to successfully calculate a replica count from cpu resource utilization (percentage of request)
ScalingLimited False DesiredWithinRange the desired count is within the acceptable range
Events:
Type Reason Age From Message
---- ------ ---- ---- -------
Warning FailedGetScale 4m10s (x101 over 29m) horizontal-pod-autoscaler deployments/scale.apps "nginx" not found事件里那条
deployments/scale.apps "nginx" not found是上午的旧账：第 9 章删除 Deployment nginx 后、HPA 还没改指向之前，控制器每 15s 报一次错。改完 scaleTargetRef 后AbleToScale: True，旧事件只是历史留痕，不影响后续伸缩（也可以删掉 HPA 重建来清空事件）。
11.2 压测：QPS 打爆阈值，扩容到 5 个 Pod
直接压 Service 的 ClusterIP（10.107.2.161，NodePort 31218 对应的集群内地址），避免 NodePort 链路干扰指标；并发 1000、总量 100 万次：
bash
[root@master ~ 15:23:07]# #ab -c 1000 -n 1000000 http://10.107.2.161/
[root@master ~ 15:23:34]# watch kubectl get pods
[root@master ~ 15:24:33]# << END
Every 2.0s: kubectl get pods Tue Sep 8 15:24:30 2026
NAME READY STATUS RESTARTS AGE
nginx-with-exporter-864b945bc9-2q4t2 2/2 Running 0 5s
nginx-with-exporter-864b945bc9-hthl2 2/2 Running 0 20s
nginx-with-exporter-864b945bc9-j8gkj 2/2 Running 0 20s
nginx-with-exporter-864b945bc9-mz6js 2/2 Running 0 20s
nginx-with-exporter-864b945bc9-z8cp6 2/2 Running 0 32m
> END副本从 1 快速涨到 5 并顶满 maxReplicas（压测约 40 秒即触发首次扩容）。看 HPA 详情，三个指标全部爆表------CPU 319% / 70%、内存远超 150Mi、QPS 约 2940 / 50：
bash
[root@master ~ 15:24:41]# kubectl describe hpa nginx-hpa
Metrics: ( current / target )
resource cpu on pods (as a percentage of request): 319% (479m) / 70%
resource memory on pods: 7140966400m / 150Mi
"nginx_http_requests" on pods: 2940154m / 50
Min replicas: 1
Max replicas: 5
Deployment pods: 5 current / 5 desired
Conditions:
Type Status Reason Message
---- ------ ------ -------
AbleToScale True ReadyForNewScale recommended size matches current size
ScalingActive True ValidMetricFound the HPA was able to successfully calculate a replica count from pods metric nginx_http_requests
ScalingLimited True TooManyReplicas the desired replica count is more than the maximum replica count
Events:
Type Reason Age From Message
---- ------ ---- ---- -------
Normal SuccessfulRescale 40s horizontal-pod-autoscaler New size: 4; reason: pods metric nginx_http_requests above targetScalingLimited: True (TooManyReplicas) 表示期望副本数已经超过上限 5，说明压测强度足够：业务 QPS 指标（pods metric）成为这次扩容的主导指标，也验证了 10.1 的整条链路（nginx stub_status → exporter → Prometheus → adapter → custom.metrics API → HPA）完全打通。结果发现自动扩容为 5 个 Pod：
11.3 停压自动回落
停止 ab 后，QPS 与 CPU 迅速归零。缩容受 5 分钟稳定窗口保护（见 6.1 表格），HPA 需要持续观察到指标低于目标才会逐步下调：先缩到中位副本数、再缩到 1。压测停止约 12 分钟后，副本自动缩回 minReplicas: 1：
到这里，整套"指标驱动伸缩"的完整链条已经跑通：
| 环节 | 组件 | 状态 |
|---|---|---|
| 业务指标生产 | nginx stub_status + exporter sidecar | 9113 端口持续输出 |
| 指标存储查询 | Prometheus（kps） | nginx job 抓取正常 |
| 指标翻译 | prometheus-adapter | custom.metrics API 可用 |
| 伸缩决策 | HPA（三指标） | CPU/内存/QPS 任一超标即扩 |
| 伸缩执行 | Deployment + kubelet | 副本 1↔5 自动调整 |
Prometheus 与 HPA 的故事到此结束。但"扩缩容"只回答了"要几个 Pod"，还没回答"每个 Pod 该给多大资源"------这正是下一章 VPA 的舞台：它盯着每个 Pod 的真实用量，自动校准 CPU / 内存的 requests，甚至重建 Pod 让配置生效。
十二、垂直自动伸缩 VPA：Off 与 Auto 实战
HPA 解决的是"要几个 Pod"，VPA（Vertical Pod Autoscaler）解决的是"每个 Pod 给多大资源"。它的思路是：让集群持续观察容器的真实用量，算出合理的 CPU / 内存 requests 推荐值，再按策略把这些值写回 Pod------这正是很多新手集群最头疼的问题：Deployment 里的 requests 拍脑袋写，写大了浪费节点资源，写小了又容易 OOM 被杀。
VPA 不是单个组件，而是三件套 + 一个准入控制器：
| 组件 | 角色 |
|---|---|
| vpa-recommender | 核心大脑，周期性读取 metrics-server 的 Pod 用量历史，算出每个容器的资源推荐值，写入 VPA 对象的 status |
| vpa-updater | 执行者，周期性对比"当前 Pod 规格"与"推荐值"，决定要不要驱逐重建 Pod 让新规格生效 |
| vpa-admission-controller | 守门员，以 Webhook 方式拦截新 Pod 创建请求，按最新推荐值改写容器 requests（Auto 模式下） |
一次完整的 VPA 工作流是：recommender 从 metrics-server 拉取真实用量 → 输出推荐值 → updater（或新 Pod 创建时被 admission webhook）把推荐值应用到容器 → 需要重启容器时通过驱逐 API 重建 Pod。因此 VPA 与 metrics-server 是强依赖关系，这也是本实验在完成第五章 metrics-server 部署后才开始做 VPA 的原因。
12.1 实验准备：确认资源指标链路仍然在线
VPA 的推荐质量完全取决于 metrics-server 的数据，开始前先复核节点与系统组件的指标采集状态：
bash
[root@master ~ 15:27:07]# kubectl get pods -n kube-system | grep metrics-server
metrics-server-5cb66876c6-jh9ld 1/1 Running 0 5h6m
[root@master ~ 15:27:33]# #前面已经部署
[root@master ~ 15:27:40]# kubectl top nodes
NAME CPU(cores) CPU% MEMORY(bytes) MEMORY%
master 208m 5% 2376Mi 62%
node1.ningcode.cn 83m 4% 1227Mi 65%
node2.ningcode.cn 86m 4% 1289Mi 68%
[root@master ~ 15:27:44]# kubectl top pods -n kube-system
NAME CPU(cores) MEMORY(bytes)
calico-kube-controllers-c766c8b99-l45wm 1m 30Mi
calico-node-69tkp 28m 111Mi
calico-node-7jwqm 24m 117Mi
calico-node-v5jgn 30m 101Mi
coredns-66f779496c-975m5 2m 18Mi
coredns-66f779496c-flpdc 2m 20Mi
etcd-master 28m 101Mi
kube-apiserver-master 79m 662Mi
kube-controller-manager-master 23m 91Mi
kube-proxy-2pblp 1m 25Mi
kube-proxy-ngms4 1m 22Mi
kube-proxy-qxmfn 1m 21Mi
kube-scheduler-master 3m 27Mi
metrics-server-5cb66876c6-jh9ld 3m 41Mi节点与系统组件指标全部正常，控制面在压测后的回落状态也说明上一章的负载已经释放，可以开始 VPA 实验。
12.2 升级 OpenSSL：Webhook 证书生成需要 1.1.1
VPA 的 vpa-up.sh 部署脚本在最后会用 openssl req 生成 admission webhook 证书。系统自带的 OpenSSL 是 1.0.2k，其 req 命令不支持 -addext 这类新增扩展参数（OpenSSL 1.1.1 起才提供），因此需要先把 OpenSSL 升到 1.1.1。CentOS 7 自带的 1.0.2 不会随 yum update 升级到 1.1.1，要从 EPEL 源额外装 openssl11 系列。
先下载阿里云镜像的 EPEL 仓库配置：
bash
[root@master ~ 15:27:48]# wget -O /etc/yum.repos.d/epel.repo https://mirrors.aliyun.com/repo/epel-7.repo
--2026-09-08 15:28:09-- https://mirrors.aliyun.com/repo/epel-7.repo
Resolving mirrors.aliyun.com (mirrors.aliyun.com)... 198.18.0.26
Connecting to mirrors.aliyun.com (mirrors.aliyun.com)|198.18.0.26|:443... connected.
HTTP request sent, awaiting response... 200 OK
Length: 664 [application/octet-stream]
Saving to: '/etc/yum.repos.d/epel.repo'
100%[=============================================================================>] 664 --.-K/s in 0s
2026-09-08 15:28:09 (316 MB/s) - '/etc/yum.repos.d/epel.repo' saved [664/664]安装 openssl11、openssl11-devel 以及配套的 openssl-devel（供依赖它的软件包编译链接使用）：
bash
[root@master ~ 15:28:09]# yum install -y openssl-devel openssl11 openssl11-devel
Loaded plugins: fastestmirror, langpacks
Resolving Dependencies
--> Running transaction check
---> Package openssl-devel.x86_64 1:1.0.2k-26.el7_9 will be installed
---> Package openssl11.x86_64 1:1.1.1k-7.el7 will be installed
---> Package openssl11-devel.x86_64 1:1.1.1k-7.el7 will be installed
...（依赖解析与下载略）
Installed:
openssl-devel.x86_64 1:1.0.2k-26.el7_9 openssl11.x86_64 1:1.1.1k-7.el7 openssl11-devel.x86_64 1:1.1.1k-7.el7
Dependency Installed:
keyutils-libs-devel.x86_64 0:1.5.8-3.el7 krb5-devel.x86_64 0:1.15.1-55.el7_9
libcom_err-devel.x86_64 0:1.42.9-19.el7 libkadm5.x86_64 0:1.15.1-55.el7_9
libselinux-devel.x86_64 0:2.5-15.el7 libsepol-devel.x86_64 0:2.5-10.el7
libverto-devel.x86_64 0:0.2.5-4.el7 openssl11-libs.x86_64 1:1.1.1k-7.el7
pcre-devel.x86_64 0:8.32-17.el7 zlib-devel.x86_64 0:1.2.7-21.el7_9
Dependency Updated:
krb5-libs.x86_64 0:1.15.1-55.el7_9 openssl.x86_64 1:1.0.2k-26.el7_9 openssl-libs.x86_64 1:1.0.2k-26.el7_9
zlib.x86_64 0:1.2.7-21.el7_9
Complete!系统里现在有两个 openssl：/usr/bin/openssl（1.0.2）与 /usr/bin/openssl11（1.1.1k）。把旧的可执行文件删掉，用软链接把 openssl11 指到默认路径：
bash
[root@master ~ 15:28:31]# which openssl
/usr/bin/openssl
[root@master ~ 15:28:43]# which openssl11
/usr/bin/openssl11
[root@master ~ 15:28:48]# rm -rf `which openssl`
[root@master ~ 15:28:59]# ln -s /usr/bin/openssl11 /usr/bin/openssl
[root@master ~ 15:29:14]# ls -l /usr/bin/openssl
lrwxrwxrwx 1 root root 18 Sep 8 15:29 /usr/bin/openssl -> /usr/bin/openssl11
[root@master ~ 15:29:20]# openssl version
OpenSSL 1.1.1k FIPS 25 Mar 2021说明：rm -rf
which openssl删的是符号链接或旧二进制本身，不会影响 openssl-libs 等运行库；yum 后续如需更新 openssl 1.0.2 包，会重新放回 /usr/bin/openssl 把软链接覆盖掉，届时重做一次 ln -s 即可。集群实验环境中这样处理最省事。
12.3 获取 VPA 源码：autoscaler 仓库
VPA 由 Kubernetes 官方孵化项目 kubernetes/autoscaler 维护，源码在仓库的 vertical-pod-autoscaler 目录。在 GitHub 上搜索 autoscaler 仓库并确认项目位置：
https://github.com/search?q=autoscale\&type=repositories
克隆仓库并进入 VPA 目录，看一下目录结构：
bash
[root@master ~ 15:29:27]# mkdir vpa
[root@master ~ 15:30:28]# cd vpa/
[root@master vpa 15:30:32]# git clone https://github.com/kubernetes/autoscaler.git
Cloning into 'autoscaler'...
remote: Enumerating objects: 248819, done.
remote: Counting objects: 100% (2610/2610), done.
remote: Compressing objects: 100% (1683/1683), done.
remote: Total 248819 (delta 1746), reused 927 (delta 927), pack-reused 246209 (from 4)
Receiving objects: 100% (248819/248819), 263.84 MiB | 4.83 MiB/s, done.
Resolving deltas: 100% (162222/162222), done.
[root@master vpa 15:33:19]# ls
autoscaler
[root@master vpa 15:35:27]# cd autoscaler/vertical-pod-autoscaler/
[root@master vertical-pod-autoscaler 15:35:34]# ls
charts common docs go.mod hack OWNERS README.md test
cloudbuild.yaml deploy enhancements go.sum MIGRATE.md pkg RELEASE.md
[root@master vertical-pod-autoscaler 15:35:46]# ls hack/
deploy-for-e2e-locally.sh generate-crd-yaml.sh tools.go vpa-process-yaml.sh
deploy-for-e2e.sh retry.sh update-codegen.sh vpa-process-yamls.sh
dev-deploy-locally.sh run-e2e-locally.sh verify-all.sh vpa-up.sh
e2e run-e2e.sh verify-crd.sh vpa-apply-upgrade.sh
...（其余为代码生成与校验脚本）hack/ 目录下的 vpa-up.sh 就是官方提供的一键部署脚本，vpa-down.sh 用于卸载，后面全部用它。
12.4 升级 git：vpa-up.sh 需要 2.23 以上
部署脚本内部用 git switch 切换分支，该命令在 git 2.23 才引入，CentOS 7 自带的 1.8.3.1 会直接报 git：'switch' 不是一个 git 命令。先确认版本，再卸载旧 git：
bash
[root@master vertical-pod-autoscaler 15:36:09]# git --version
git version 1.8.3.1
[root@master vertical-pod-autoscaler 15:36:12]# yum remove git -y
Loaded plugins: fastestmirror, langpacks
Resolving Dependencies
--> Running transaction check
---> Package git.x86_64 0:1.8.3.1-25.el7_9 will be erased
--> Processing Dependency: git = 1.8.3.1-25.el7_9 for package: perl-Git-1.8.3.1-25.el7_9.noarch
--> Running transaction check
---> Package perl-Git.noarch 0:1.8.3.1-25.el7_9 will be erased
--> Finished Dependency Resolution
...（卸载过程略）
Removed:
git.x86_64 0:1.8.3.1-25.el7_9 perl-Git.noarch 0:1.8.3.1-25.el7_9
Complete!先安装编译工具组（本实验先备好，万一需要源码编译）：
bash
[root@master vertical-pod-autoscaler 15:36:18]# yum groupinstall "Development Tools" -y
...（自动安装 gcc / make / binutils 等编译链，耗时约 3 分钟）
Complete!更快的路线是引入 endpoint 第三方 rpm 源直接安装新版 git 二进制包（省去源码编译）：
bash
[root@master vertical-pod-autoscaler 15:40:59]# yum install -y https://packages.endpointdev.com/rhel/7/os/x86_64/endpoint-repo.x86_64.rpm
...（安装 endpoint-repo 仓库配置）
Complete!
[root@master vertical-pod-autoscaler 15:43:45]# yum install -y git
...（自动升级 git 到 2.43.0）
Complete!
[root@master vertical-pod-autoscaler 15:44:13]# git --version
git version 2.43.0git 2.43.0 就绪，回到 VPA 目录准备部署。
git 2.43.0 就绪，回到 VPA 目录准备部署。
12.5 vpa-up.sh 一键部署三组件
进入 hack 目录执行部署脚本，脚本会自动完成：创建两个 CRD（verticalpodautoscalers 与 verticalpodautoscalercheckpoints）、创建全套 RBAC、生成 Webhook 证书与 Secret、最后拉起三个 Deployment：
bash
[root@master vertical-pod-autoscaler 15:45:08]# cd /root/vpa/autoscaler/vertical-pod-autoscaler/hack
[root@master hack 15:46:54]# bash vpa-up.sh
HEAD is now at 352365899 Merge pull request #10058 from adrianmoisey/vpa-release-1.7.1
customresourcedefinition.apiextensions.k8s.io/verticalpodautoscalercheckpoints.autoscaling.k8s.io created
customresourcedefinition.apiextensions.k8s.io/verticalpodautoscalers.autoscaling.k8s.io created
clusterrole.rbac.authorization.k8s.io/system:metrics-reader created
clusterrole.rbac.authorization.k8s.io/system:vpa-actor created
clusterrole.rbac.authorization.k8s.io/system:vpa-status-actor created
clusterrole.rbac.authorization.k8s.io/system:vpa-checkpoint-actor created
clusterrole.rbac.authorization.k8s.io/system:evictioner created
clusterrole.rbac.authorization.k8s.io/system:vpa-updater-in-place created
...（后续为各 ClusterRoleBinding / ServiceAccount 逐个 created）
deployment.apps/vpa-updater created
deployment.apps/vpa-recommender created
Generating certs for the VPA Admission Controller in /tmp/vpa-certs.
Generating RSA private key, 2048 bit long modulus (2 primes)
..........+++++
.+++++
e is 65537 (0x010001)
Can't load /root/.rnd into RNG
140179830630208:error:2406F079:random number generator:RAND_load_file:Cannot open file:crypto/rand/randfile.c:98:Filename=/root/.rnd
Generating RSA private key, 2048 bit long modulus (2 primes)
...+++++
...+++++
e is 65537 (0x010001)
Signature ok
subject=CN = vpa-webhook.kube-system.svc
Getting CA Private Key
Uploading certs to the cluster.
secret/vpa-tls-certs created
Deleting /tmp/vpa-certs.
service/vpa-webhook created
deployment.apps/vpa-admission-controller created
service/vpa-webhook unchanged说明：中间那行 Can't load /root/.rnd ... Filename=/root/.rnd 只是 openssl 找不到随机种子文件的无害告警（密钥随后正常生成、Signature ok、证书上传成功），遇到不必处理。
脚本输出里有两类关键产物：
| 产物 | 说明 |
|---|---|
| CRD verticalpodautoscalers / verticalpodautoscalercheckpoints | VPA 对象与推荐检查点（recommender 用来跨重启续算历史） |
| Secret vpa-tls-certs + Service vpa-webhook | admission controller 的 TLS 证书与集群内服务入口 |
| Deployment 三件套 | vpa-admission-controller / vpa-recommender / vpa-updater，全部落在 kube-system |
看 kube-system 里的 Pod 是否全部就绪：
bash
[root@master hack 15:47:15]# kubectl get pods -n kube-system
NAME READY STATUS RESTARTS AGE
calico-kube-controllers-c766c8b99-l45wm 1/1 Running 0 5h38m
calico-node-69tkp 1/1 Running 0 5h38m
calico-node-7jwqm 1/1 Running 0 5h38m
calico-node-v5jgn 1/1 Running 0 5h38m
coredns-66f779496c-975m5 1/1 Running 0 6h5m
coredns-66f779496c-flpdc 1/1 Running 0 6h5m
etcd-master 1/1 Running 0 6h5m
kube-apiserver-master 1/1 Running 0 6h5m
kube-controller-manager-master 1/1 Running 0 82m
kube-proxy-2pblp 1/1 Running 0 77m
kube-proxy-ngms4 1/1 Running 0 77m
kube-proxy-qxmfn 1/1 Running 0 77m
kube-scheduler-master 1/1 Running 0 81m
metrics-server-5cb66876c6-jh9ld 1/1 Running 0 5h25m
vpa-admission-controller-bf4f8b998-fw76v 1/1 Running 0 23s
vpa-recommender-7bf4b6985b-jmnxn 1/1 Running 0 24s
vpa-updater-575455648d-l7rw9 1/1 Running 0 24sVPA 三件套全部 Running。可以看到脚本产物没有污染业务命名空间：CRD 注册在 autoscaling.k8s.io API 组下，组件 Deployment、Service 与 Secret 都落在 kube-system。
12.6 updateMode 四种模式与资源边界
VPA 对象里真正决定行为的是 updatePolicy.updateMode，一共四种取值：
| 模式 | 行为 | 适用场景 |
|---|---|---|
| Off | 只采集数据、输出推荐值，绝不修改任何 Pod | 观望期：先看推荐值靠不靠谱，再决定要不要放手 |
| Initial | 只在 Pod 首次创建时应用推荐值，之后不再调整 | 不想让运行中的 Pod 频繁重启，又能接受"开局给足" |
| Recreate | 每次推荐值变化都驱逐并重建 Pod 让新规格生效 | 无状态应用，能容忍短暂中断 |
| Auto | 默认模式。优先原地在线调整（需要新版 K8s + 支持 in-place resize 的运行时），不支持时退化为驱逐重建 | 多数生产无状态场景 |
注意：VPA（Auto / Recreate）与 HPA 不建议用"同一类资源指标"同时作用于同一个 Deployment------HPA 看 CPU 利用率扩缩容，VPA 又把 CPU requests 改来改去，两者互相拉扯会让控制器无所适从。官方推荐的分工是：VPA 负责校准 requests，HPA 则基于 Pods 自定义指标（如 QPS）做水平伸缩。本实验第六、十一章的 HPA 与本章 VPA 分属不同 Deployment，互不影响。
另外 VPA 允许通过 resourcePolicy.containerPolicies 限定推荐区间：minAllowed 是推荐值下限（防止 CPU 压得太狠），maxAllowed 是上限（防止 requests 越涨越大），recommender 永远把推荐值裁剪在这个区间内。下面的两个案例都会用到。
12.7 案例一：updateMode: Off，只推荐不执行
先给上一章压测用的 nginx-with-exporter 负载收尾（它的历史使命已完成），避免与接下来的业务 Deployment 混在一起：
bash
[root@master vpa 15:47:59]# kubectl delete deployments.apps nginx-with-exporter
deployment.apps "nginx-with-exporter" deleted创建实验应用 dep-nginx01：两个副本，nginx:1.26-alpine，requests 故意给得很随意（CPU 100m / 内存 250Mi），后面让 VPA 告诉我们"真实该给多少"：
bash
[root@master ~ 15:47:36]# cd vpa/
[root@master vpa 15:47:38]# ls
autoscaler
[root@master vpa 15:47:48]# cat nginx01.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
labels:
app: nginx
name: dep-nginx01
namespace: default
spec:
replicas: 2
selector:
matchLabels:
app: nginx
template:
metadata:
labels:
app: nginx
spec:
containers:
- name: nginx
image: nginx:1.26-alpine
imagePullPolicy: IfNotPresent
resources:
requests:
cpu: 100m
memory: 250Mi
---
apiVersion: v1
kind: Service
metadata:
name: nginx01-svc
namespace: default
spec:
type: NodePort
ports:
- port: 80
targetPort: 80
selector:
app: nginx
[root@master vpa 15:47:50]# kubectl apply -f nginx01.yaml
deployment.apps/dep-nginx01 created
service/nginx01-svc created
[root@master vpa 15:47:54]# kubectl get pods,svc
NAME READY STATUS RESTARTS AGE
pod/dep-nginx01-b5984d7cc-6ghkx 1/1 Running 0 5s
pod/dep-nginx01-b5984d7cc-h97kz 1/1 Running 0 5s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 6h6m
service/nginx01-svc NodePort 10.103.135.143 <none> 80:31240/TCP 5s记下 Pod 初始的 requests（这是 VPA 后续的"参照物"）：
bash
[root@master vpa 15:48:33]# kubectl describe pod dep-nginx01-b5984d7cc-6ghkx |grep Requests -A3
Requests:
cpu: 100m
memory: 250Mi
Environment: <none>创建 VPA 对象并指向 dep-nginx01，模式设 Off，同时声明推荐区间（CPU 250m~2000m，内存 100Mi~2048Mi）：
bash
[root@master vpa 15:49:05]# cat nginx-vpa-off.yaml
apiVersion: autoscaling.k8s.io/v1
kind: VerticalPodAutoscaler
metadata:
name: nginx-vpa-off
namespace: default
spec:
targetRef:
apiVersion: "apps/v1"
kind: Deployment
name: dep-nginx01
updatePolicy:
updateMode: "Off"
resourcePolicy:
containerPolicies:
- containerName: "nginx"
minAllowed:
cpu: "250m"
memory: "100Mi"
maxAllowed:
cpu: "2000m"
memory: "2048Mi"
[root@master vpa 15:49:15]# kubectl apply -f nginx-vpa-off.yaml
verticalpodautoscaler.autoscaling.k8s.io/nginx-vpa-off created刚创建的 VPA 是"空"的------recommender 需要先观察约 1 分钟的实际用量，CPU / MEM 列与 PROVIDED 才会出数：
bash
[root@master vpa 15:49:40]# kubectl get vpa
NAME MODE CPU MEM PROVIDED AGE
nginx-vpa-off Off 54s
[root@master vpa 15:50:11]# kubectl get vpa
NAME MODE CPU MEM PROVIDED AGE
nginx-vpa-off Off 250m 125Mi True 78s
[root@master vpa 15:50:35]# kubectl get vpa
NAME MODE CPU MEM PROVIDED AGE
nginx-vpa-off Off 250m 125Mi True 79s约 80 秒后推荐值出炉：CPU 250m、内存 125Mi。两个都很有意思：
- CPU 250m 恰好踩在 minAllowed 下限上------nginx 刚启动没多少负载时实测 CPU 极低，recommender 按"安全边际 + 下限兜底"给到下限值；
- 内存从 250Mi 降到 125Mi------实际驻留内存远小于拍脑袋写的 250Mi，说明原始 requests 虚高，白白占着节点可调度资源。
验证业务可访问（NodePort 31240 转发到两个 Pod）：
bash
[root@master vpa 15:51:43]# curl http://10.1.8.138:31240
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
...（nginx 欢迎页其余 HTML 略）
</body>
</html>接下来在另一个终端对它做压测（本终端用注释记录压测动作，保持操作日志可回溯）：
bash
[root@master vpa 15:52:10]# #压测在另一个终端执行：ab -c 1000 -n 1000000 http://10.1.8.138:31240/
[root@master vpa 15:53:05]# kubectl get vpa -w
NAME MODE CPU MEM PROVIDED AGE
nginx-vpa-off Off 250m 125Mi True 3m53s
nginx-vpa-off Off 864m 125Mi True 3m58s
^C[root@master vpa 15:53:59]#压测一起，CPU 推荐值立刻从 250m 跳到 864m------recommender 实时感知到 CPU 用量暴涨，把推荐值往上修正。这就是 Off 模式的完整价值：它把"该给多少"的决策依据实时摆在面前，但 Pod 一个都不动，管理员可以在零风险的情况下观察推荐值随负载的波动规律，确认合理后再切 Auto。
压测一起，CPU 推荐值立刻从 250m 跳到 864m------recommender 实时感知到 CPU 用量暴涨，把推荐值往上修正。这就是 Off 模式的完整价值：它把"该给多少"的决策依据实时摆在面前，但 Pod 一个都不动，管理员可以在零风险的情况下观察推荐值随负载的波动规律，确认合理后再切 Auto。
12.8 案例二：updateMode: Auto，推荐完直接生效
Off 案例证明推荐值会随负载变化，接下来让 VPA 自己动手。新起一套业务 dep-nginx02，这次 requests 给得更苛刻（CPU 100m / 内存仅 50Mi，接近"丐版"），NodePort 换到 30912：
bash
[root@master vpa 15:54:27]# cat nginx02.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
labels:
app: nginx
name: dep-nginx02
namespace: default
spec:
replicas: 2
selector:
matchLabels:
app: nginx
template:
metadata:
labels:
app: nginx
spec:
containers:
- name: nginx
image: nginx:1.26-alpine
imagePullPolicy: IfNotPresent
resources:
requests:
cpu: 100m
memory: 50Mi
---
apiVersion: v1
kind: Service
metadata:
name: nginx02-svc
namespace: default
spec:
type: NodePort
ports:
- port: 80
targetPort: 80
selector:
app: nginx
[root@master vpa 15:54:31]# kubectl apply -f nginx02.yaml
deployment.apps/dep-nginx02 created
service/nginx02-svc created
[root@master vpa 15:54:36]# kubectl get pods,svc
NAME READY STATUS RESTARTS AGE
pod/dep-nginx01-b5984d7cc-6ghkx 1/1 Running 0 6m46s
pod/dep-nginx01-b5984d7cc-h97kz 1/1 Running 0 6m46s
pod/dep-nginx02-5bf78b9567-js2pg 1/1 Running 0 4s
pod/dep-nginx02-5bf78b9567-whcvt 1/1 Running 0 4s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 6h12m
service/nginx01-svc NodePort 10.103.135.143 <none> 80:31240/TCP 6m46s
service/nginx02-svc NodePort 10.99.7.13 <none> 80:30912/TCP 4s创建 Auto 模式的 VPA，指向 dep-nginx02，minAllowed / maxAllowed 与 Off 案例保持一致，方便对比：
bash
[root@master vpa 15:55:01]# cat nginx-vpa-auto.yaml
apiVersion: autoscaling.k8s.io/v1
kind: VerticalPodAutoscaler
metadata:
name: nginx-vpa-auto
namespace: default
spec:
targetRef:
apiVersion: "apps/v1"
kind: Deployment
name: dep-nginx02
updatePolicy:
updateMode: "Auto" #模式：Auto
resourcePolicy:
containerPolicies:
- containerName: "nginx"
minAllowed:
cpu: "250m"
memory: "100Mi"
maxAllowed:
cpu: "2000m"
memory: "2048Mi"
[root@master vpa 15:55:07]# kubectl apply -f nginx-vpa-auto.yaml
Warning: UpdateMode "Auto" is deprecated and will be removed in a future API version. Use explicit update modes like "Recreate", "Initial", or "InPlaceOrRecreate" instead. See https://github.com/kubernetes/autoscaler/issues/8424 for more details.
verticalpodautoscaler.autoscaling.k8s.io/nginx-vpa-auto created说明：较新版本的 autoscaler 已把 Auto 标记为弃用，推荐显式写 Recreate / Initial / InPlaceOrRecreate。本实验的 autoscaler 1.7.1 仍完整支持 Auto，语义不变，照常可用。
新 VPA 几乎零等待就给出了推荐值：CPU 864m、内存 125Mi------与 Off 案例压测后的推荐完全一致。这并不奇怪：recommender 观察的是整个集群的容器指标，dep-nginx02 与 dep-nginx01 跑着同样的镜像与业务，历史样本早已积累完毕：
bash
[root@master vpa 15:55:11]# kubectl get vpa
NAME MODE CPU MEM PROVIDED AGE
nginx-vpa-auto Auto 864m 125Mi True 5s
nginx-vpa-off Off 864m 125Mi True 5m59sAuto 模式意味着"推荐即执行"。apply 后几十秒内，updater 就开始驱逐 requests 不达标的旧 Pod：先看 dep-nginx02 的两个 Pod（js2pg / whcvt）还在不在：
bash
[root@master vpa 15:55:34]# kubectl get pods,svc
NAME READY STATUS RESTARTS AGE
pod/dep-nginx01-b5984d7cc-6ghkx 1/1 Running 0 7m57s
pod/dep-nginx01-b5984d7cc-h97kz 1/1 Running 0 7m57s
pod/dep-nginx02-5bf78b9567-js2pg 1/1 Running 0 75s
pod/dep-nginx02-5bf78b9567-whcvt 1/1 Running 0 75s
[root@master vpa 15:55:51]# kubectl describe pod dep-nginx02-5bf78b9567-js2pg
Error from server (NotFound): pods "dep-nginx02-5bf78b9567-js2pg" not found刚 describe 就 NotFound------js2pg 已被 VPA 驱逐删掉，由携带新资源规格的新 Pod 顶替。再看当前 Pod 列表，js2pg 已经换成了 fcpfw：
bash
[root@master vpa 15:56:37]# kubectl get pods,svc
NAME READY STATUS RESTARTS AGE
pod/dep-nginx01-b5984d7cc-6ghkx 1/1 Running 0 8m46s
pod/dep-nginx01-b5984d7cc-h97kz 1/1 Running 0 8m46s
pod/dep-nginx02-5bf78b9567-fcpfw 1/1 Running 0 29s
pod/dep-nginx02-5bf78b9567-whcvt 1/1 Running 0 2m4s
[root@master vpa 15:56:40]# #再次查看pod资源，发现pod被重建describe 新 Pod，重点看两个字段：vpaUpdates 注解记录了本次被谁改了什么，Requests 则展示最终生效的资源值：
bash
[root@master vpa 15:56:48]# kubectl describe pod dep-nginx02-5bf78b9567-fcpfw
Name: dep-nginx02-5bf78b9567-fcpfw
Namespace: default
...
Annotations: cni.projectcalico.org/containerID: b88fcc0e97fd21b7c5c49d47535aaa17cebf17d51190a8911bf3707f53c6c47f
cni.projectcalico.org/podIP: 10.100.73.92/32
vpaObservedContainers: nginx
vpaUpdates: Pod resources updated by nginx-vpa-auto: container 0: memory request, cpu request
Status: Running
IP: 10.100.73.92
...
Requests:
cpu: 864m
memory: 125Mi
bash
[root@master vpa 15:57:02]# kubectl describe pod dep-nginx02-5bf78b9567-fcpfw|grep Requests -A3
Requests:
cpu: 864m
memory: 125Mi
Environment: <none>
[root@master vpa 15:57:18]# kubectl get pods,svc
NAME READY STATUS RESTARTS AGE
pod/dep-nginx01-b5984d7cc-6ghkx 1/1 Running 0 9m45s
pod/dep-nginx01-b5984d7cc-h97kz 1/1 Running 0 9m45s
pod/dep-nginx02-5bf78b9567-fcpfw 1/1 Running 0 88s
pod/dep-nginx02-5bf78b9567-tphdz 1/1 Running 0 28s观察整个过程的三个要点：
- 新 Pod 的 requests 已变成 CPU 864m / 内存 125Mi，从"丐版 100m / 50Mi"一步到位补齐，QoS 依然是 Burstable；
- vpaUpdates 注解说明这个 Pod 是被 nginx-vpa-auto 驱逐重建后写入新值的（本实验 VPA 走的是"驱逐重建"路径，不是原地在线调整）；
- 两个副本先后被重建（js2pg → fcpfw、whcvt → tphdz），Deployment 的滚动语义保证同一时刻至少有一个 Pod 在服务，NodePort 30912 全程可用。
对比 Off 案例：dep-nginx01 的两个 Pod 从 15:47 创建起始终没被碰过，requests 一直是 100m / 250Mi------同一份推荐值，Off 与 Auto 的差别一目了然。
12.9 实验收尾：清理 Off 案例资源
推荐值与执行机制都已验证，把 Off 案例的资源删掉，保留 Auto 案例继续观察：
bash
[root@master vpa 15:57:39]# kubectl delete deployments.apps dep-nginx01
deployment.apps "dep-nginx01" deleted
[root@master vpa 15:58:09]# kubectl delete svc nginx nginx01-svc
service "nginx" deleted
service "nginx01-svc" deleted
[root@master vpa 15:58:25]# kubectl get pods,svc
NAME READY STATUS RESTARTS AGE
pod/dep-nginx02-5bf78b9567-fcpfw 1/1 Running 0 2m18s
pod/dep-nginx02-5bf78b9567-tphdz 1/1 Running 0 78s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 6h16m
service/nginx02-svc NodePort 10.99.7.13 <none> 80:30912/TCP 3m53s这里有个容易忽略的清理细节：dep-nginx01 被删后，指向它的 nginx-vpa-off 失去目标，recommender 立刻停止出推荐（PROVIDED 变 False），这个 VPA 对象本身也失去意义，一并删掉：
bash
[root@master vpa 15:58:35]# kubectl get vpa
NAME MODE CPU MEM PROVIDED AGE
nginx-vpa-auto Auto 350m 125Mi True 3m40s
nginx-vpa-off Off False 9m34s
[root@master vpa 15:58:51]# kubectl delete vpa nginx-vpa-off
verticalpodautoscaler.autoscaling.k8s.io "nginx-vpa-off" deleted
[root@master vpa 15:59:07]# kubectl get vpa
NAME MODE CPU MEM PROVIDED AGE
nginx-vpa-auto Auto 350m 125Mi True 3m58s压测停止、负载回落后，nginx-vpa-auto 的推荐值也从 864m 回落到了 350m------recommender 会持续滚动修正推荐值，这也是 Auto 模式下低峰期仍可能触发驱逐重建的原因。生产中使用 Auto 建议配合 minReplicas 类保护或改用 Initial 模式（只在建 Pod 时生效），避免低峰期被频繁重建打扰；对有状态、不能随便重启的应用则优先 Off + 人工评审，把 VPA 当"资源顾问"用。
到这里，HPA 与 VPA 两条弹性伸缩链路全部实验完毕。回到第一章的对比：HPA 回答"集群里该跑几个 Pod"，VPA 回答"每个 Pod 该吃多少资源"，两者一个横向一个纵向，配合使用才能既扛得住流量洪峰、又不浪费节点资源------这正是 Kubernetes 弹性伸缩体系的完整形态。
十三、FAQ 与排障速查
实验全程遇到的问题都已在对应章节按"根因 + 修复"的方式并入主线，这里按主题汇总成速查表，方便以后独立排查时直接翻：每条先给症状，再给原因与处理，正文章节号是对应的完整操作位置。
13.1 镜像拉不下来：ErrImagePull / ImagePullBackOff
症状：Pod 停在 ImagePullBackOff，describe 看到 Failed to pull image，常见于 docker.io/library/nginx、registry.k8s.io/pause 与 quay.io/calico 三类镜像。
原因：国内网络直连这些仓库不稳定或被墙；containerd 没有配置镜像加速；私有仓库没有登录凭据。
处理：
- registry.k8s.io / docker.io 走镜像加速：在 containerd 配置的 registry.mirrors 里加阿里云加速地址（第四章 4.5、第六章 6.3 有完整配置）；
- quay.io 等冷门仓库：在能访问的机器上 docker pull 后打 tag 推到 Harbor，再用 harbor 地址部署（第四章 4.2 的 Harbor 中转思路）；
- 私有仓库报 no basic auth credentials：创建 harbor-secret 并挂到 ServiceAccount（4.14 小节）；
- 节点解析不到仓库域名：确认 /etc/hosts 里 harbor 的 IP 解析（4.2 小节）。
13.2 HPA 指标出不来： / / Unable to fetch metrics
症状：kubectl get hpa 的 TARGETS 列显示 /70% 或 ；describe 里 Conditions 的 ScalingActive 为 False，Message 是 failed to get cpu utilization: missing request for cpu 之类。
原因：
- metrics-server 没就绪，kubectl top 本身无数据；
- Deployment 的容器没写 resources.requests.cpu------HPA 的 Utilization 指标是按"实测用量 ÷ requests"算百分比的，没有 requests 就没有分母；
- 用自定义指标时 custom.metrics.k8s.io API 没通（adapter 没部署或 rules 不匹配）。
处理：按顺序验证 kubectl top nodes → kubectl top pods -n kube-system → kubectl get apiservices | grep -E "metrics|custom"，卡在哪一环就修哪一环；容器必须声明 requests（第五章、第十至十一章）。
13.3 停压之后迟迟不缩容
症状：ab 停了十几分钟，Pod 还是 5 个；describe hpa 的 Events 出现 ScaleDownStabilized：recent recommendations were higher than current one。
原因：HPA 内置缩容稳定窗口（默认约 5 分钟）与缩容速率限制，防止指标抖动造成副本反复横跳；这是保护机制而不是故障。
处理：等待窗口过后会自动分步缩到 minReplicas（本次实录约 12 分钟缩回 1 个，第六章 6.6、十一章 11.3 有完整事件时间线）。
13.4 Prometheus 抓不到 scheduler / controller-manager
症状：Prometheus Targets 页面这两个任务 0 up，或抓取报 connection refused。
原因：K8s 1.28 出于安全把 kube-scheduler / kube-controller-manager 默认只监听 127.0.0.1，外部抓不到；需要把静态 Pod 的启动参数 bind-address 改成 0.0.0.0。
处理：编辑 /etc/kubernetes/manifests 下对应 YAML 的 command，加 --bind-address=0.0.0.0，kubelet 会自动重建静态 Pod；同时给 ServiceMonitor 配上抓取端口与证书（第八章 8.5 已把完整改法并入主线）。
13.5 改了 kube-proxy 的 ConfigMap 却不生效
症状：把 kube-proxy ConfigMap 里 strictARP 改成 true、metricsBindAddress 改成 0.0.0.0:10249 后，MetalLB 依然不通或 10249 端口没监听。
原因：kube-proxy 是 DaemonSet，修改 ConfigMap 不会自动热加载，Pod 里还跑着旧配置。
处理：改完执行 kubectl -n kube-system rollout restart ds kube-proxy，等 Pod 全部重建后再验证；strictARP 还需要确认集群的 kube-proxy 工作模式支持（第七章 7.2、7.3）。
13.6 etcd 监控报 TLS 证书错误
症状：etcd 抓取任务失败，日志提示 TLS handshake / x509 相关错误，up 状态为 0。
原因：etcd 默认开客户端证书认证，Prometheus 空手去抓必然被拒；需要把 etcd 的 CA 与客户端证书挂进 Prometheus 容器，并以 https 访问 2379 端口。
处理：把 /etc/kubernetes/pki/etcd 下的证书做成 Secret，挂载到 Prometheus Pod，在 ServiceMonitor 里指定 ca / cert / key 与 insecureSkipVerify 的组合（第八章 8.5 有实际挂载与抓取配置）。
13.7 metrics-server 与 kubelet 的 TLS 互相不认
症状：metrics-server Pod 反复重启，日志报 x509: certificate signed by unknown authority，kubectl top 一直无数据。
原因：metrics-server 默认要校验 kubelet 的 10250 证书，实验集群没把 kubelet 证书纳入信任链。
处理：components.yaml 的容器参数里加 --kubelet-insecure-tls 与 --kubelet-preferred-address-types=InternalIP（第五章 5.2 部署时已内置，生产环境应改为签发受信证书）。
13.8 Worker 加入集群：token 过期 / 提示 timed out
症状：kubeadm join 执行后长时间无反应，最终 ERROR: timed out waiting for the condition；或直接提示 token 无效。
原因：kubeadm init 输出的 join token 默认 24 小时有效，实验跨天或隔了很久再 join 就会失效。
处理：在 master 上重新生成：kubeadm token create --print-join-command，把输出的整条命令（含 --discovery-token-ca-cert-hash）复制到 Worker 执行（第四章 4.11 的 join 与验证步骤）。
13.9 集群时间漂移导致的各种"灵异现象"
症状：Pod 事件时间比真实时间慢几分钟；证书突然校验失败；kubeadm / kubelet 日志时间错乱；Prometheus 曲线与日志对不上。
原因：三台节点没连到同一时间源，或者 chronyd 被防火墙挡了，节点间时钟差超过容忍范围。
处理：检查 chronyc sources 看同步状态，手动大步校准执行 chronyc makestep，确认 /etc/chrony.conf 的 server 可达；三节点环境建议都指向同一台内网 NTP（第三章 3.8 预置、第八章 8.6 实验中途的校准都有实录）。
处理：检查 chronyc sources 看同步状态，手动大步校准执行 chronyc makestep，确认 /etc/chrony.conf 的 server 可达；三节点环境建议都指向同一台内网 NTP（第三章 3.8 预置、第八章 8.6 实验中途的校准都有实录）。
13.10 nginx exporter 的 9113 端口抓不到
症状：Pod 里 curl 127.0.0.1:9113/metrics 有数据，Prometheus 却看不到这个 target。
原因：用 additionalScrapeConfigs 做 Pod 服务发现时，多容器 Pod 会同时暴露 80 与 9113 两个端口，relabel 规则如果没按 __meta_kubernetes_pod_container_port_number 过滤，抓取任务会错选端口。
处理：抓取配置里加 exporter-port 的 relabel 匹配 9113（第九章 9.5 的完整配置可直接抄）；如果走 ServiceMonitor 方案，先确认 8.2 小节的 serviceMonitorSelectorNilUsesHelmValues 已改成 false，否则手写的 ServiceMonitor 会被忽略。
13.11 VPA 一直不出推荐值（PROVIDED 为 False）
症状：kubectl get vpa 的 CPU / MEM 列长期为空，PROVIDED 为 False；或刚创建时明明没数据。
原因与处理：
- 刚创建不到 1 分钟：recommender 需要先积累观察样本，等 1~2 分钟再看（12.7 案例实录约 80 秒出数）；
- metrics-server 没数据：VPA 的数据源断了，按 13.2 先修指标链路；
- VPA 指向的 Deployment 已被删除：recommender 失去目标，PROVIDED 会变回 False，VPA 对象应一并清理（12.9 小节）；
- 推荐值被 minAllowed / maxAllowed 顶住：区间设置过窄时推荐会贴边，属正常现象（12.6 小节）。
13.12 Harbor 私有仓库镜像拉取失败
症状：从 harbor:80 拉镜像报 failed to resolve reference 或 unauthorized / no basic auth credentials。
原因：containerd 的 registry 配置里没有把 harbor 加进 hosts 白名单，或集群里没建 harbor-secret，或节点解析不到 harbor 主机名。
处理：containerd 配置补上 registry.hosts 的 http 端点并重启（4.6 小节），命名空间创建 harbor-secret 并绑定默认 ServiceAccount（4.14 小节），/etc/hosts 补 harbor 解析（4.2 小节）。
排障命令速查
| 目的 | 命令 |
|---|---|
| 看资源最近事件 | kubectl get events --sort-by=.lastTimestamp |
| 看 Pod 详细状态 | kubectl describe pod <pod名> |
| 看控制器日志 | kubectl logs -f deploy/<名称> -n <命名空间> |
| 看指标链路 | kubectl top nodes && kubectl top pods -A |
| 看 API 聚合服务 | kubectl get apiservices | grep -E "metrics|custom" |
| 看 CRD 是否就位 | kubectl get crd | grep -E "verticalpodautoscaler|prometheus" |
| 看 HPA 决策过程 | kubectl describe hpa <名称> |
| 看 VPA 推荐与事件 | kubectl get vpa && kubectl describe vpa <名称> |
| 看 Prometheus 抓取配置 | kubectl -n monitoring port-forward svc/kps-prometheus 9090 后访问 /targets |
| 重置 kube-proxy 配置 | kubectl -n kube-system rollout restart ds kube-proxy |
| 重置 metrics-server | kubectl -n kube-system rollout restart deploy metrics-server |
| 重新生成 join 命令 | kubeadm token create --print-join-command |
写在最后
从三台裸机开始，到这里我们完整走过了：基础预置 → kubeadm 建集群 → Calico 网络 → 资源指标 → HPA（CPU / 内存 / QPS）→ MetalLB + Ingress 统一入口 → Prometheus 全家桶监控 → VPA 垂直伸缩，一条"能扛流量、能看指标、能自动伸缩"的 Kubernetes 弹性伸缩链路就此成型。
动手把 HPA、VPA 与监控搭起来只是第一步，真正有价值的是把它们接入自己的业务：先让 VPA 用 Off 模式跑几天收集真实资源画像，再固化 requests 基准；流量模型稳定后给无状态服务挂上多指标 HPA，并配合 Ingress 层的限流与缓存把入口压力先挡一道。希望这份实录能成为你排查与扩展时的趁手手册。
