"管道通讯服务"= 专门用来传信息的通道服务，就像一根水管，一头进、另一头出，中间只负责把东西送过去。
举几个生活例子你就懂了：
- 两家用一根管子传纸条：甲写纸条塞进去，乙在另一头拿出来。这"管子"就是管道，传纸条就是通讯，整套帮你管管子、保证不丢、按顺序到的，就叫"管道通讯服务"。
- 工厂传送带：前一道工序把零件放上传送带，后一道工序在尽头拿。不管中间传多远，只管"稳稳送到"，不关心零件怎么用。
- 打电话的线：运营商给你拉根线，只负责把声音从你这头传到对方那头，不替你编内容------这也算"纯管道"通讯。
放到电脑/手机里也一个道理：
- 一个软件想把数据发给另一个软件，不走硬盘存文件，直接走"管道"发过去，又快又不留垃圾。
- 公司里多个系统互相发订单、发日志，中间用"消息管道"排队传，不会堵、不会丢，这就是现在常说的管道通讯服务。
记住一句就行：谁产生信息 → 通过"管道" → 谁接收信息；管道只管运输，不管内容。
一.核心需求
1.UG作为管道服务器,异步监听
目的是想实现ug2512上挂载dll作为管道通讯服务器,实时异步监听连接我的客户端发来的信息,并将信息读取出来,后期还会根据客户端发来的信息指令建模等功能,另一点是,dll生命周期与ug一致,一旦ug软件关闭,必须马上卸载管道服务器,减少内存占用
2.WPF程序做客户端,连接服务器并通讯
外部模式的客户端连接管道通讯服务器,连接成功后,发送一条测试信息给服务器
二实现过程
1.服务器程序设计
UG挂载的dll管道服务器程序设计

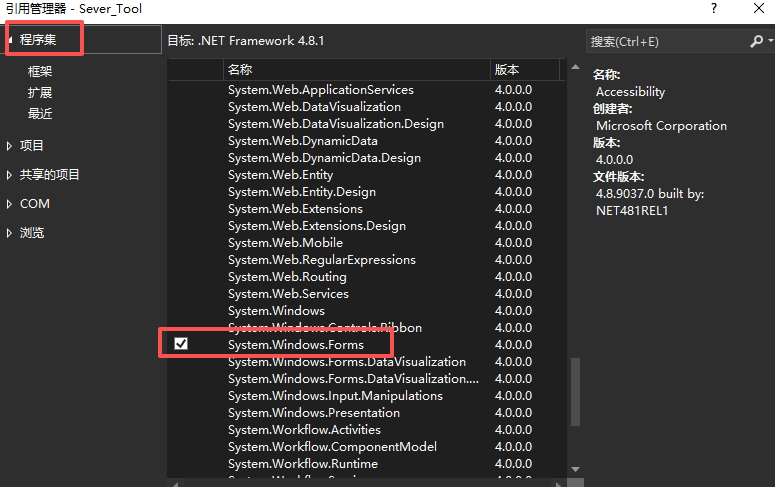

服务器dll项目须添加程序集引用
完整代码
这段代码通过后台子线程监听管道消息 + 线程安全队列（ConcurrentQueue）存储数据 + WinForms 定时器切回 NX UI 主线程 的架构，完美解决了 NXOpen API 非线程安全的问题。
cs
using System;
using System.Collections.Concurrent; // 提供并发线程安全的集合（ConcurrentQueue）
using System.IO;
using System.IO.Pipes; // 提供命名管道 IPC（进程间通信）功能
using System.Text;
using System.Threading;
using System.Threading.Tasks; // 提供 async/await 异步任务支持
using System.Windows.Forms; // 提供 Win32 消息泵绑定的 System.Windows.Forms.Timer
using NXOpen; // NX 核心托管 API
using NXOpen.UF; // NX User Function (UF) C 语言 API 包装层
namespace Sever_Tool
{
public class Program
{
// 声明 NXOpen 的核心会话句柄对象
private static Session theSession; // NX 高级 API 会话对象
private static UFSession theUFSession = null; // NX UF 底层 API 会话对象
private static UI theUI; // NX UI 界面管理器对象
private static Program theProgram; // 当前类的静态实例指针
private static bool isDisposeCalled; // 标记变量，防止 Dispose 被重复调用执行
// 管道服务与后台线程控制变量
private static NamedPipeServerStream pipeServer; // Windows 命名管道服务端对象
private static CancellationTokenSource cts; // 用于通知和取消后台 Task 任务的令牌源
private static Task listenTask; // 运行后台管道监听的异步任务对象
// 【跨线程数据桥梁】线程安全队列：后台子线程负责向队尾存入指令 (Enqueue)，NX 主线程负责从队头取出指令 (Dequeue)
private static ConcurrentQueue<string> messageQueue = new ConcurrentQueue<string>();
// 【跨线程调度器】WinForms 定时器：基于 Windows 消息队列（WM_TIMER），确保 Tick 事件严格在 NX 主 UI 线程触发
private static System.Windows.Forms.Timer uiTimer;
/// <summary>
/// 类的构造函数：初始化 NXOpen 环境句柄
/// </summary>
public Program()
{
try
{
theSession = Session.GetSession(); // 获取当前 NX 会话的单例
theUI = UI.GetUI(); // 获取当前 NX UI 界面的单例
theUFSession = UFSession.GetUFSession(); // 获取当前 NX UFSession 的单例
isDisposeCalled = false; // 初始化释放标记为 false
}
catch (NXOpen.NXException)
{
// 捕获 NX 内部异常，防止构造失败崩溃
}
}
/// <summary>
/// DLL 被 NX 加载或通过 Ctrl+U 执行时的入口点函数（必定运行于 NX 主 UI 线程）
/// </summary>
/// <param name="args">传递给 DLL 的入口参数</param>
/// <returns>返回状态标识（0 为正常退出）</returns>
public static int Main(string[] args)
{
int retValue = 0;
try
{
theProgram = new Program(); // 实例化当前 Program 对象
// 1. 初始化 WinForms 定时器（在主线程中创建，使其绑定到 NX 主 UI 线程的消息泵）
uiTimer = new System.Windows.Forms.Timer();
uiTimer.Interval = 100; // 设置轮询时间间隔为 100 毫秒
uiTimer.Tick += OnUiTimerTick; // 绑定定时器触发时的回调方法
uiTimer.Start(); // 启动定时器开始轮询消息队列
// 2. 启动后台异步管道监听服务
StartServer();
// 在 NX 状态栏/提示框中输出启动成功信息（在 Main 中执行是安全的，因为在主线程）
theUFSession.Ui.DisplayMessage("管道服务端已启动，主线程安全调度器已注册！", 1);
}
catch (NXOpen.NXException ex)
{
// 捕获并忽略 NXOpen 执行异常
}
return retValue; // 返回执行结果码
}
/// <summary>
/// WinForms 定时器的 Tick 回调函数：由 NX 软件的 Win32 UI 主线程每 100ms 自动触发一次
/// </summary>
private static void OnUiTimerTick(object sender, EventArgs e)
{
// 循环轮询队列：只要队列中有未处理的客户端消息，就逐个取出
while (messageQueue.TryDequeue(out string message))
{
try
{
// 【绝对线程安全区域】因为处于 NX 主 Win32 UI 线程中，可以放心调用任何 NXOpen API
ProcessClientCommandInMainThread(message);
}
catch (Exception ex)
{
// 防止单条消息引起的业务异常中断整个定时器循环
}
}
}
/// <summary>
/// 启动后台管道监听线程的控制逻辑
/// </summary>
private static void StartServer()
{
// 防止重复启动：如果任务已存在且正在运行，则直接返回
if (listenTask != null && !listenTask.IsCompleted) return;
cts = new CancellationTokenSource(); // 重新实例化取消令牌源
// 创建并启动一个全新的后台 Task 任务来运行管道监听方法 ListenForClientsAsync
listenTask = Task.Run(() => ListenForClientsAsync(cts.Token));
}
/// <summary>
/// 异步管道监听循环函数（运行于 .NET 线程池的后台子线程中）
/// </summary>
/// <param name="token">传递给异步任务的取消令牌，用于停止监听</param>
private static async Task ListenForClientsAsync(CancellationToken token)
{
const string pipeName = "NX_Pipe_Server"; // 命名管道的唯一名称，客户端连接时需使用此名称
// 循环监听：只要未收到取消请求，管道断开后会自动重新进入监听状态
while (!token.IsCancellationRequested)
{
try
{
// 实例化命名管道服务端（双向通信、1个允许实例、字节传输模式、支持异步操作）
using (pipeServer = new NamedPipeServerStream(
pipeName,
PipeDirection.InOut,
1,
PipeTransmissionMode.Byte,
PipeOptions.Asynchronous))
{
// 异步等待外部客户端建立连接，并支持 CancellationToken 取消
await pipeServer.WaitForConnectionAsync(token);
// 使用 UTF-8 编码包裹管道流，按行读取客户端发送的数据
using (StreamReader reader = new StreamReader(pipeServer, Encoding.UTF8))
{
// 异步读取客户端发送的一行字符串
string clientMessage = await reader.ReadLineAsync();
if (!string.IsNullOrEmpty(clientMessage))
{
// 【关键技术点】接收到数据后，只压入 ConcurrentQueue 队列，严禁在此子线程调用任何 NXOpen API！
messageQueue.Enqueue(clientMessage);
}
}
}
}
catch (OperationCanceledException)
{
// 接收到 cancellationToken 终止信号时，正常退出循环
break;
}
catch (Exception)
{
// 捕获异常（如客户端强制断开等），稍微等待 1 秒后再尝试下一次监听，防止无限死循环吃满 CPU
await Task.Delay(1000, token).ConfigureAwait(false);
}
}
}
/// <summary>
/// 消费客户端指令的业务逻辑函数（100% 运行在 NX UI 主线程上）
/// </summary>
/// <param name="command">从消息队列中提取出的客户端文本命令</param>
private static void ProcessClientCommandInMainThread(string command)
{
// 此时调用任何 NXOpen / UF API 均绝不会抛出 "未在主线程" 的警告或崩塌
theUFSession.Ui.DisplayMessage($"主线程成功接收并处理指令: {command}", 1);
// TODO: 在此处根据解析出的 command 内容，编写参数化建模、特征修改等复杂 NXOpen 逻辑
}
/// <summary>
/// NX 在初始化启动此 DLL 时调用的可选入口（保留为空即可）
/// </summary>
public static int Startup()
{
return 0;
}
/// <summary>
/// NX 询问该 DLL 的卸载机制（极重要！）
/// </summary>
/// <param name="arg">参数</param>
/// <returns>返回卸载选项枚举对应的数字</returns>
public static int GetUnloadOption(string arg)
{
// 必须返回 AtTermination（NX 退出时卸载）：确保 DLL 保存在 NX 进程内，使管道监听持续保持运行
return System.Convert.ToInt32(Session.LibraryUnloadOption.AtTermination);
}
/// <summary>
/// 当 NX 软件退出卸载此 DLL 时被自动调用的资源清理函数
/// </summary>
public void Dispose()
{
try
{
if (!isDisposeCalled) // 防止重复调用资源释放
{
// 1. 停止并销毁 UI 定时器，防止释放后定时器仍在主线程回调导致空指针异常
if (uiTimer != null)
{
uiTimer.Stop(); // 停止定时器
uiTimer.Tick -= OnUiTimerTick; // 解绑事件回调
uiTimer.Dispose(); // 释放 Timer 占用的 Win32 资源
uiTimer = null; // 指针清空
}
// 2. 终止并清理后台管道线程
if (cts != null)
{
cts.Cancel(); // 向后台 Task 发送取消命令
}
if (pipeServer != null)
{
pipeServer.Close(); // 强行关闭管道服务端，解除 WaitForConnection 的阻塞
pipeServer.Dispose(); // 释放管道资源
}
if (listenTask != null)
{
listenTask.Wait(1000); // 主线程阻塞等待后台监听任务最长 1 秒，确保优雅安全退出
}
isDisposeCalled = true; // 标记 Dispose 已完成
}
}
catch (Exception)
{
// 忽略注销时的异常，确保 NX 退出时不报错
}
}
}
}💡 关键流程串联拆解
-
入口启动 (
Main)-
运行在 NX 主线程 。创建
WinForms.Timer并注册AtTermination卸载模式。 -
启动后台 Task（运行在子线程 ）开启命名管道服务端
NX_Pipe_Server。
-
-
接收数据 (
ListenForClientsAsync)-
后台子线程阻塞式等待客户端连接。当客户端发送数据时读取字符串。
-
拿到字符串后只做一件事：
messageQueue.Enqueue(clientMessage)（压入队列，绝对不触碰任何 NX API）。
-
-
主线程调度 (
OnUiTimerTick)-
每隔 100 毫秒，
WinForms.Timer利用 WindowsWM_TIMER消息将任务切回 NX 主 UI 线程。 -
主线程从
messageQueue中弹出消息，安全执行theUFSession.Ui.DisplayMessage或建模 API。
-
-
程序退出 (
GetUnloadOption&Dispose)AtTermination保证 NX 运行期间后台管道永不中断；当用户关闭 NX 时，自动触发Dispose()关闭定时器和后台 Task，优雅释放系统资源。
2.客户端的代码逻辑
cs
public partial class MainWindow : Window
{
private const string pipeName = "NX_Pipe_Server";// 服务器的命名管道名称
public MainWindow()
{
InitializeComponent();
}
private async void Button_Click(object sender, RoutedEventArgs e)
{
using (var client = new NamedPipeClientStream(".", pipeName, PipeDirection.InOut))
{
client.Connect(3000); // 3秒超时
using (var writer = new StreamWriter(client, Encoding.UTF8))
{
writer.WriteLine("Hello from Client!");//向服务器写入信息
writer.Flush();
}
}
MessageBox.Show("信息已经发送");
}
}三.运行测试

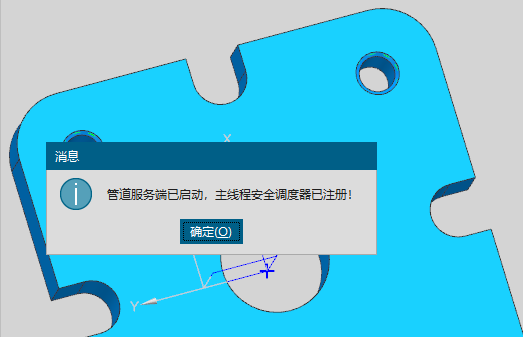

1.ug软件中启动监听服务器dll等待客户端连接,
2.启动客户端,按下按键,连接服务器,并发送信息给服务器

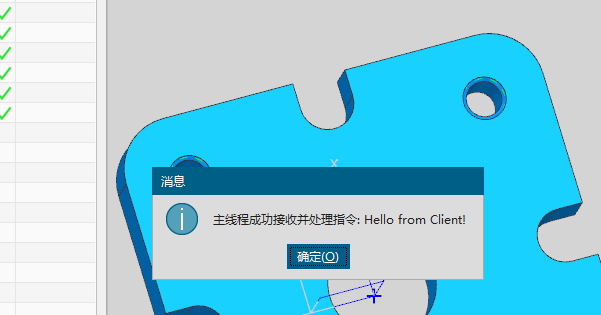

3.ug服务器正确读取到客户端发来的信息
