imx6ull芯片——设置流程

苹果嘉尔121382026-09-10 12:59

以点亮LED灯为例

必要流程

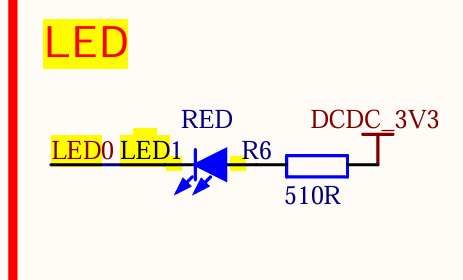

查看原理图，找到对应引脚

1.引脚设置

2.电气特性

3.设置为输出

4.输出高低电平

找到LED0引脚

在找到对应单片机上的引脚

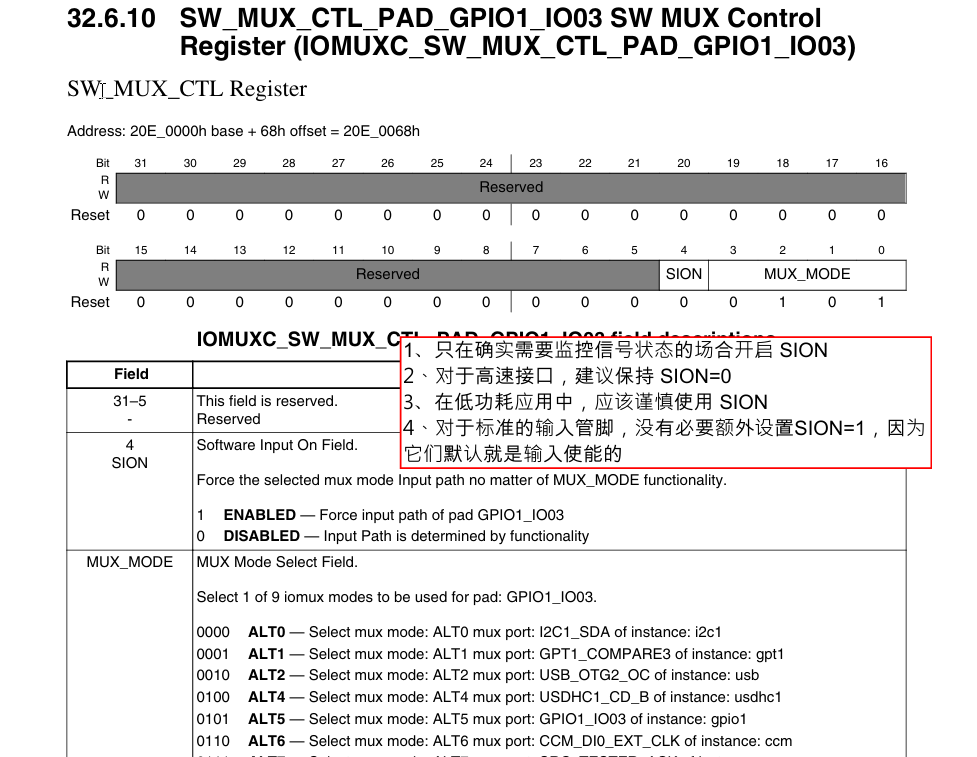

查找芯片手册先设置MUX

通过给的地址来进行位操作运算

cpp 复制代码

#define GPIO1_IO3_SW_MUX *((volatile  unsigned int *)0x20E0068)

GPIO1_IO3_SW_MUX = 5;

给5设置切换为对应引脚功能

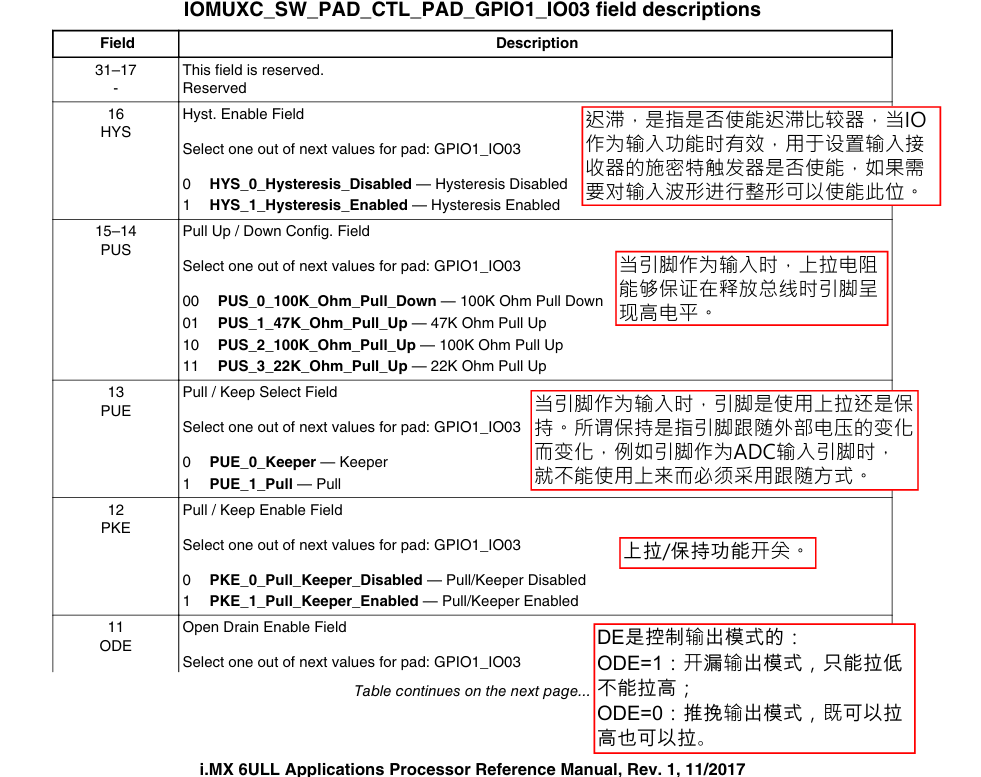

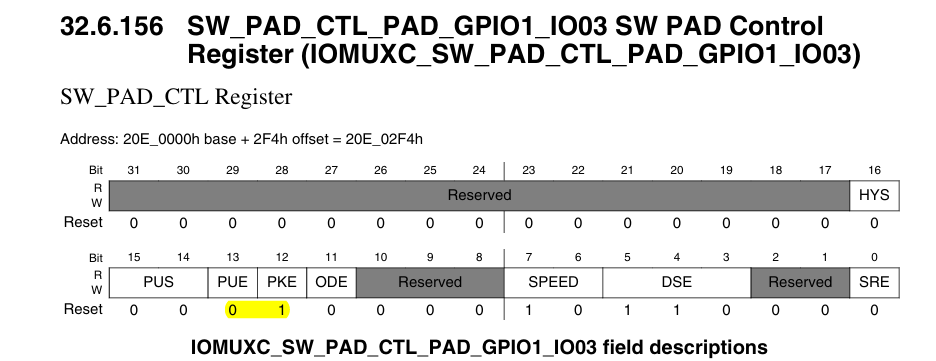

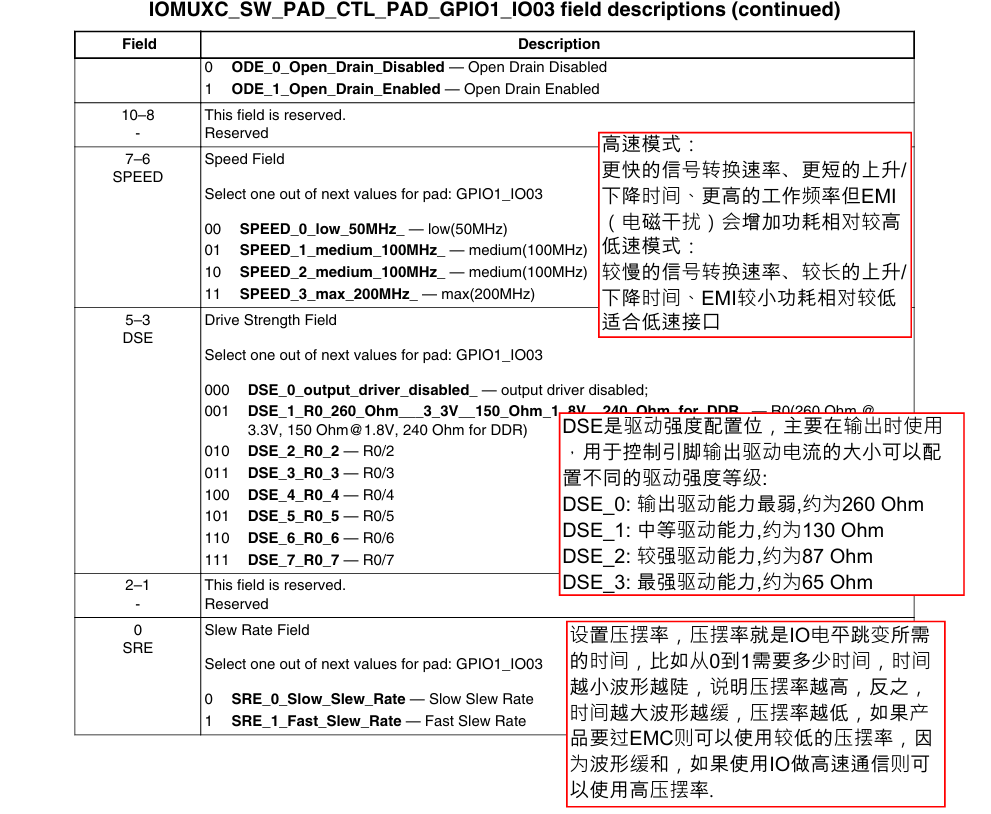

再设置对应的电气特性

cpp 复制代码

#define GPIO1_IO3_SW_PAD *((volatile  unsigned int *)0x20E02F4)

GPIO1_IO3_SW_PAD = 0x1079;

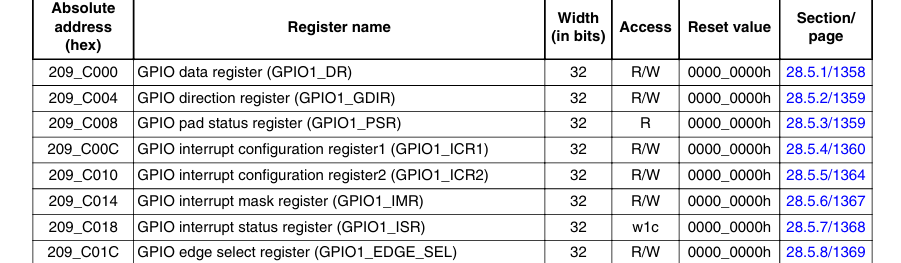

设置引脚输出

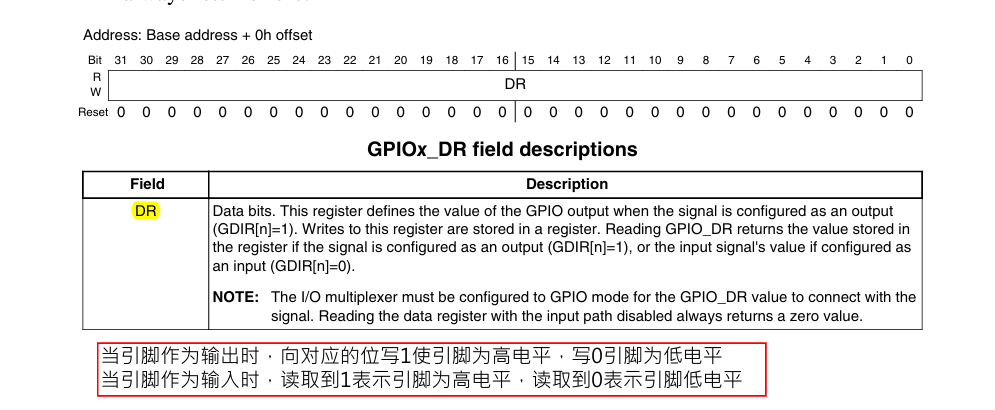

先设置对应引脚的DR为输出（对应位置一）

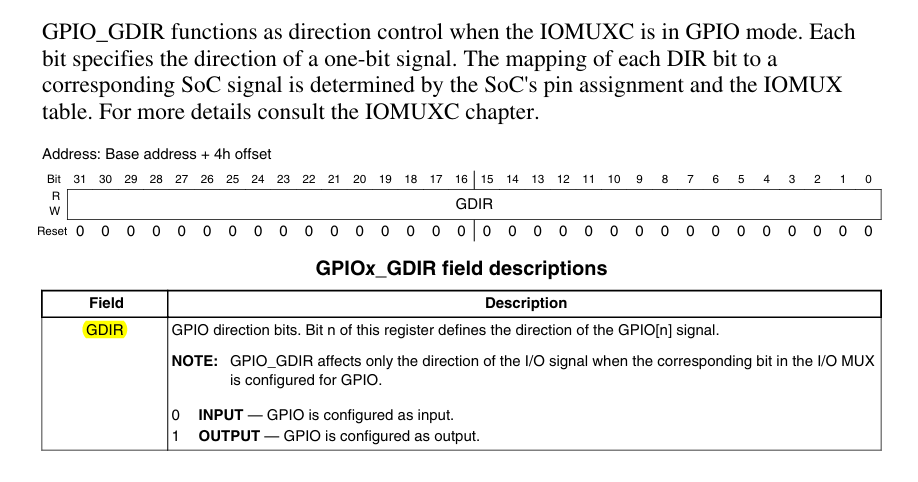

再设置GDIR，设置高低电平

Linux下对应过程

将对应.s、,c文件设置为.bin文件

cpp 复制代码

arm-none-linux-gnueabihf-gcc -c start.s -o start.o
arm-none-linux-gnueabihf-gcc -c main.c -o main.o
arm-none-linux-gnueabihf-gcc -c start.o main.o -o led.o
arm-linux-gnueabihf-ld -T imx6ull.lds  start.o main.o -o led.elf
arm-linux-gnueabihf-objcopy -O binary -S -g led.elf led.bin
arm-linux-gnueabihf-objdump -D led.elf > led.dis

再将bin文件下载到sd卡上

cpp 复制代码

./imxdownload led.bin /dev/sdb

最后把sd卡插入开发板上可以实现对应功能
