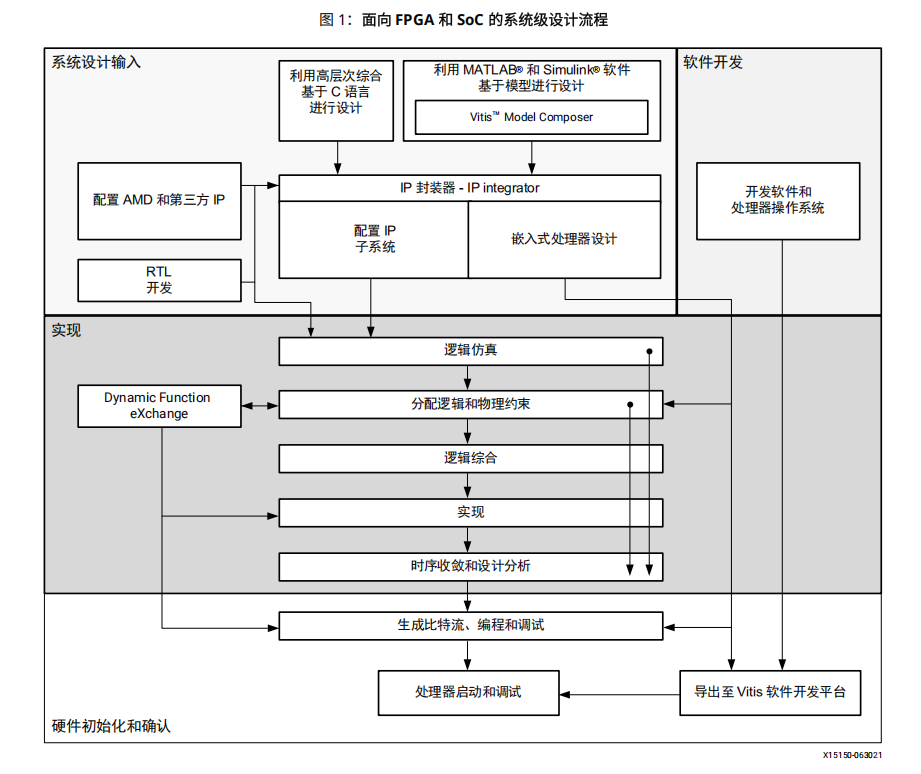

1. 系统级设计流程（图 1：面向 FPGA 和 SoC 的系统级设计流程）
这张图展示了一个完整的工程从零到落地包含哪些环节：
系统设计输入（顶层筹划）：
-
可以写传统的 RTL（Verilog/VHDL）。
-
可以用 C/C++（HLS 高层次综合） 或 MATLAB/Simulink（Model Composer） 自动生成算法模块。
-
组合各种 AMD/第三方 IP 核 和嵌入式处理器（如 MicroBlaze 或 ARM 内核）。
实现（Vivado 核心干活阶段）：
-
逻辑仿真：在代码跑进芯片前，验证逻辑对不对。
-
分配约束与综合：给设计施加时钟/脚位约束，把代码转成门级网表。
-
实现（布局布线）：把电路图放到具体的 FPGA 物理芯片结构里去走线。
-
时序收敛：检查能不能跑在要求的频率（如 205.88MHz/491.52MHz 等）下。
软件开发与硬件调试：
将硬件描述导出给软件开发工具（Vitis），在 ARM/Soft IP 上跑 C 开发应用，最后抓比特流（Bitstream）进行板级上电调试。
Verilog 在 Vivado（或 ModelSim/VCS）里仿真；C/C++ 在软件 IDE 或 Vitis HLS 里跑 C Simulation 验证；MATLAB 在 MATLAB/Simulink 环境下验证。验证无误后，分别通过 Vitis HLS 和 Model Composer 自动翻译成 Verilog IP。但是自动转译出来的 RTL 面积（LUT/FF）通常比手写 Verilog偏大，原因如下：
通用性开销（Overhead）与标准接口： 自动生成的 IP 为了适配 Vivado 系统的标准化（如 AXI4-Lite、AXI4-Stream 协议），必须自动包裹一层完整的握手控制逻辑、状态机和寄存器接口。而工程师手写 Verilog 时，往往会根据实际需求极度裁剪接口，省去不必要的握手信号。
保守的状态机与状态恢复： 编译器（如 HLS）为了保证 100% 的功能安全，生成的控制器（FSM）包含了非常严密的异常处理和死锁预防机制，会插入额外的逻辑门。
流水线（Pipelining）与资源换性能：
高层次转换工具为了达到设定的目标时钟频率（如 491.52MHz），会自动在组合逻辑之间大量插入打拍寄存器（Flip-Flops）或将乘法展开。它是典型的"用面积（FF/LUT）换频率（时序裕量）"。

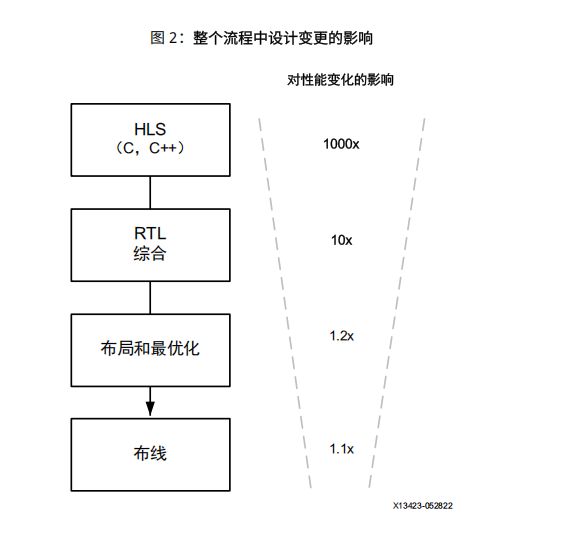

2. 核心金字塔法则：设计变更越早，性价比越高（图 2）
-
在 HLS / C / C++ 阶段改设计 →1000x 收益：改动算法架构（比如把串行计算改成并行流水线），性能提升是数量级的。
-
在 RTL / 综合阶段改代码 → 10x 收益：改写 Verilog 逻辑、加一级 Register 打拍（Pipelining）、修改复位结构，性能提升很显著。
-
在布局布线（Place）阶段改策略 →1.2x 收益：让 Vivado 换个工具算法跑策略，提升微乎其微。
-
在布线（Route）阶段 → 1.1x 收益：基本就是死碰运气，工具尽力了。
指导思想 ：如果综合后时序严重违例（WNS 是大负数），千万不要 指望靠 Vivado 布线工具跑几晚上的不同 Strategy 帮你收敛，一定要退回改 RTL 代码或重写约束。
这里的收益核心指的就是"时序收敛（Timing Closure）的收益" （同时也涵盖资源利用率/面积 optimization）。

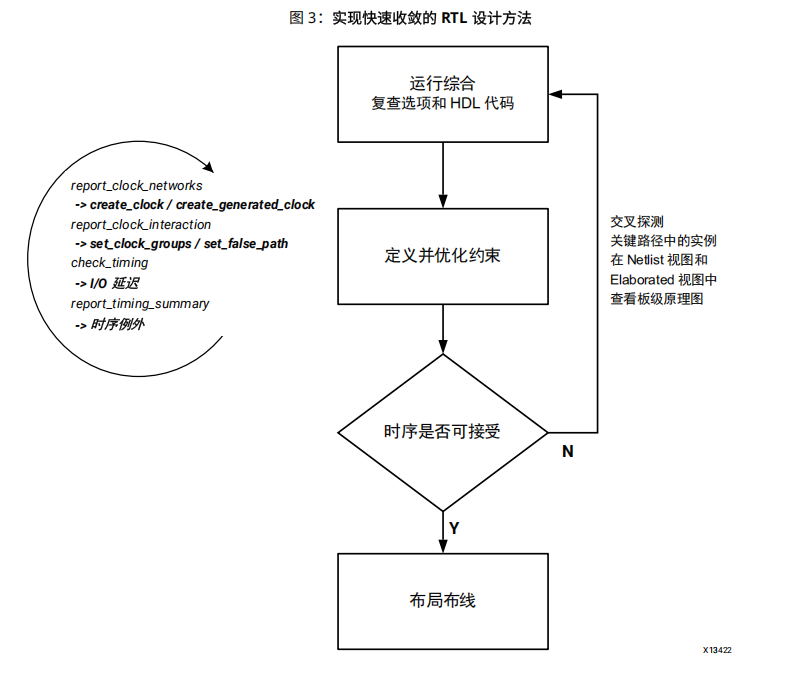

3. 正确的"迭代与收敛"闭环（图 3：实现快速收敛的 RTL 设计方法）
写完 RTL 后：先跑综合（Synthesis），并检查基础选项与代码。
定义并优化约束：
-
用
report_clock_networks看时钟树。 -
用
create_clock定义主时钟，用create_generated_clock定义衍生时钟。 -
用
set_clock_groups/set_false_path明确异步时钟域隔离（伪路径）。 -
设置 I/O 延迟与时序例外。
检查时序（Timing Check）：
-
如果综合后的时序不可接受 →绝对不要直接去跑"布局布线"！利用 Vivado 的交叉探测（Cross-Probing）功能，直接从网表视图回溯到 RTL 关键路径（Critical Path）改代码。
-
**如果时序基本满足（有 Margin 或微小违例）→**再进入布局布线阶段。
4、早期快速确认（Early Validation）
-
接口带宽确认：在写大量逻辑前，先确认芯片物理 I/O 带宽和内存总线带宽（如 AXI 总线）能否扛住数据吞吐量。
-
设计基线设定（Baselining）：先用最基础的伪约束/简单约束跑一次，看看器件内部的延迟极限，验证目前的 RTL 微架构（Micro-architecture）深度是否可行。
总结给工程落地的启示
1.约束要先写且写对：Vivado 是"时序驱动"的工具，不给它正确的约束（比如漏写 create_clock 或漏设异步时钟域），工具就会盲目优化，结果全是虚假违例。
2.综合阶段定生死：综合完出来 report 发现 WNS（最差时序裕量）差得离谱时，早点回 RTL 里去加流水线打拍（Pipelining），比后面卡在布线阶段折腾强得多。
开发板和器件规划
核心讲述的是：在正式动手写代码或画 PCB 板之前，如何从系统工程的角度对开发板、芯片管脚、电源和散热进行前期规划，以保证后续的电路能跑在高频、时序容易收敛、且硬件不会烧毁。
1、PCB 布局与管脚规划（I/O Planning）
与物理组件保持一致（缩短走线）：
GT 高速接口与外设（如 DDR、光口、PCIe） 在 PCB 上的物理位置，决定了 FPGA 引脚该怎么分配。
原则：高速信号要直接连接，走线越短越好，减少打过孔（Via），避免信号经过整个 BGA 阵列交叉拉线，以保障信号完整性。

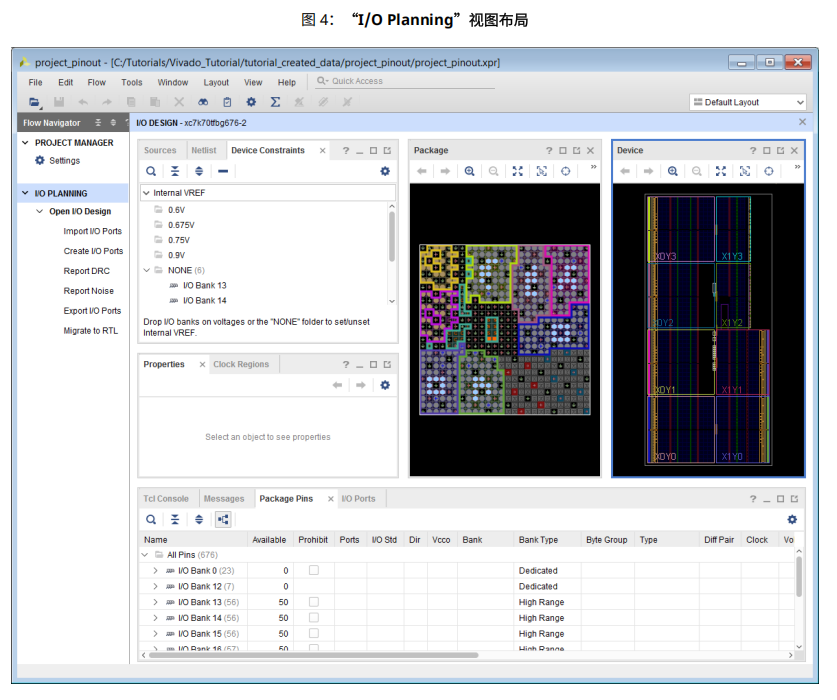

利用 Vivado "I/O Planning" 视图：
利用图形化工具查看芯片的 Package 和 Device 视图，直观看到各个 Bank 的分布、内部资源以及 Pin 脚的物理位置。
2、电源系统（PDS）与功耗预算
FPGA 和普通单片机不同，它的功耗根据你跑的算法逻辑量和时钟频率剧烈变化，且有严格的上电时序要求。
功耗估算（XPE / PDM） ：在项目初期（甚至还没写 RTL 时），必须使用 Xilinx Power Estimator (XPE) 或 PDM 工具估算设计的功耗，用于指导电源芯片选型。
功耗的四种形态：
-
上电功耗（Inrush）：芯片刚上电瞬态的峰值电流。
-
启动功耗（Startup）：配置/加载 Bitstream 期间的功耗。
-
静态功耗（Static/Giga）：芯片配置完成但无时钟翻转时的待机功耗（与结温成正比）。
-
动态功耗（Dynamic）：逻辑门高速翻转（High/Low 切换）消耗的功耗，是系统运行时的功耗大头。
PDN 仿真：
强调使用 SIMPLIS 等工具对电源去耦网络（PDN）做仿真，确保电源轨的纹波和噪声符合要求。
3、热处理与散热解决方案（Thermal Management）
结温（Junction Temperature, T_j）控制：
- 芯片结温越低，静态功耗就越低。如果散热不好，温度升高会导致功耗暴涨，进而形成恶性循环（热逃逸）。
热仿真与热阻计算 ：
物理量含义：
-
T_j（Junction Temperature）：结温，即 FPGA 内部硅芯片（Die）的最热工作温度。
-
T_a（Ambient Temperature）：环境温度，即机箱内或板卡周围的空气温度。
-
Power Dissipated：芯片耗散的功耗（单位：瓦特 W）。
-
ΘJA（Thermal Resistance）：有效热阻（单位：℃/W），代表每产生 1 瓦功耗，芯片内部温度会比环境温度高出多少度。

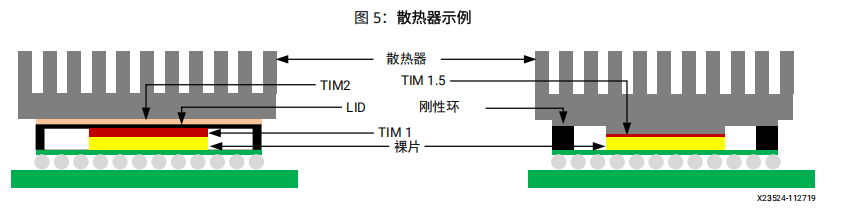

无盖封装（Lidless Package） 的优势（散热器可以直接接触裸片 Die，热阻小）。
什么是无盖封装？
结构：厂家在出厂时只在裸片周围加了一圈黑色的刚性环（Stiffener Ring）来提供机械支撑，中间的硅裸片（Die）是直接露出来的。
散热过程 ：散热器加上一层导热介质（TIM1.5）后，直接贴在硅芯片裸片上。少了一层 TIM 和金属盖，热阻大幅降低，散热效率提升极高。
有盖封装（Lidded Device）：
-
结构：裸片（Die）→内部导热介质（TIM1） → 金属盖子（LID）→外部导热介质（TIM2） →散热器。
-
缺点 ：热量需要通过两层 TIM 介质和一层金属盖，中间热阻大。
约束闭环：
- 将估算出的结温和热阻参数，通过 XDC 约束（如
set_operating_conditions）写入 Vivado，让工具在综合和实现时考虑最坏情况下的功耗与时序表现。通常在入门或编写基础 Verilog 代码时，不写这项约束也能编译通过，因为 Vivado 会自动加载芯片型号的默认环境参数（通常默认结温为 ，热阻也是默认值）。
但在高端芯片（如 UltraScale+、Versal）或者高功耗、恶劣温度环境（如工业级 或军工级 ）的项目中，显式约束结温是实现"时序闭环"的关键一步。
管脚分配（Pin Planning）设计流程
提前 DRC 检查：
- 在 Vivado 里可以在 RTL 前（Pin Planning 工程） 或 基于网表 进行 SSN（同步开关噪声）分析与 DRC（设计规则检查）。
管脚兼容性（Footprint Migration）：
- 规划管脚时，要考虑未来如果算法升级要换同封装更大/更小型号的 FPGA 时，PCB 能否兼容，避免板子重新打样。
在实际开发中，功耗是怎么算出来的？（XPE →PDM→Vivado）
阶段一：原理图设计前（无代码阶段）→使用 XPE / PDM
-
使用 AMD 官方提供的 XPE（Xilinx Power Estimator） Excel 表格或全新的 PDM（Power Design Manager） 软件。
-
手动输入预估的资源使用率（如：用 60% 的 LUT、50% 的 BRAM、开 4 路 10Gbps 的 GT），软件内部的模型会帮你算出各项功耗，用于设计电源 PCB。
阶段二：编写代码并跑通版本（有代码阶段）→ Vivado Power Report
-
在 Vivado 里完成布局布线（Place & Route）后，运行 Report Power。
-
原理：Vivado 已经知道了你设计里每一个 LUT 和 FF 的真实分布、布线寄生电容，再配合你在 XDC 约束里给出的时钟频率以及仿真文件（SAIF）里提取的真实翻转率，精确汇总出各个电压轨的功耗。
