一、芯片概述
LP8728A、LP8728B 为芯茂微 SOP8L 封装隔离反激 PWM 控制器，内置 650V 高压 MOSFET，采用峰值电流控制模式，依靠 MOS 导通内阻 Rds (on) 区分两个子型号；搭载专利 OCP 补偿技术，实现全输入电压区间恒定输出功率；支持中载降频、轻载打嗝模式，内置 9ms 软启动、±7% 数字频率抖动，拥有 VCC 欠压 / 过压、CS 电阻短路、同步整流短路识别、输出过载、150℃OTP 全套保护，适配 18‑30W 快充、适配器项目。
粤华信为芯茂微一级代理，可为硬件工程师提供规格书、变压器参数、量产 BOM 用于项目评估。
二、关键电气参数（TA=25℃）

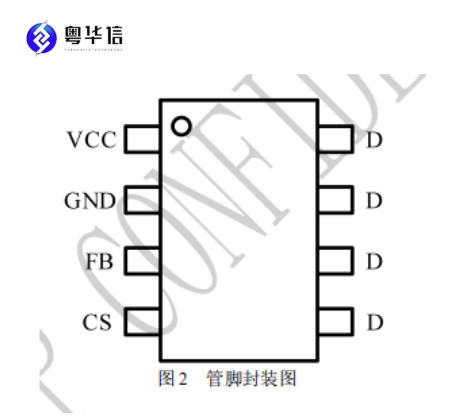

- 封装 SOP8L；内置 MOS 耐压 650V
- LP8728A：Rds (on)=1.3Ω，宽压 85‑265Vac 推荐 18‑22W
- LP8728B：Rds (on)=0.9Ω，宽压 85‑265Vac 推荐 18‑30W
- VCC 启动典型 17V；UVLO 跌落 7.5V；VCC 过压保护 55V；启动电流典型 1‑6μA
- FB 为光耦反馈输入引脚；最大开关频率 65kHz，最小 GREEN 模式 22kHz；抖频 ±7%
- 内置 9ms 软启动；斜坡补偿 52mV/us，抑制 CCM 次谐波振荡
- 特色保护：CS 电阻短路保护、副边同步整流短路识别、输出过载 OLP、150℃过温保护；故障自动打嗝重启
- 待机功耗＜75mW；工作结温‑40~+150℃。
三、方案核心优势
- 专利 OCP 补偿技术，85‑265Vac 宽输入下输出功率稳定，解决普通 PWM 高压输入功率缩水问题；
- LP8728B 更低 Rds (on)，大负载工况芯片温升更低，适合 30W 档位整机；LP8728A 成本更优，面向 22W 以内项目；
- 峰值电流模式 + 内置斜坡补偿，CCM 连续导通模式工作稳定，避免次谐波振荡；
- 多模式变频控制：满载 PWM、中载降频、空载打嗝，兼顾能效与音频噪音，轻松满足六级能效；
- 专门增加同步整流短路识别保护，可直接搭配次级 SR 芯片组成高效率快充方案，提升整机抗异常能力；
- 频率抖动改善 EMI 传导辐射，减少安规整改工作量；全套自恢复保护，适合适配器大批量生产。
四、典型应用场景
‑18‑30W 手机 PD 快充适配器
‑安防摄像头、机顶盒隔离电源
‑小家电外置隔离适配器
‑小型电动工具锂电充电器
‑IoT 设备大功率辅助电源模块

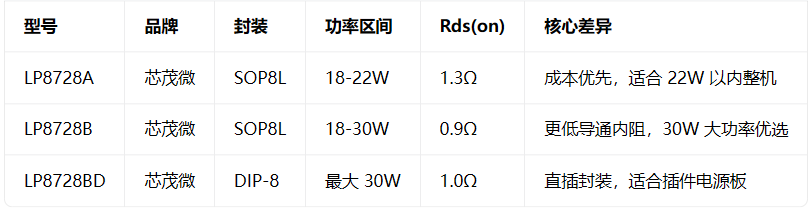

五、选型对标参考
六、PCB 量产设计要点
- VCC 滤波电容必须紧靠 VCC‑GND 引脚，抑制供电尖峰，避免误保护；
- FB 反馈走线远离 D（MOS 漏极）高压开关节点，防止高压耦合造成输出漂移；
- CS 电流采样电阻采用单点接地，保障恒流精度；
- D 漏极引脚适度铺铜，兼顾散热与 EMI 平衡，不可无限制大面积铺铜；
- 原边功率环路尽量缩小环路面积，降低 EMI 辐射。
七、选型小结 & 供应链、配套服务说明
LP8728A / LP8728B 是 SOP8L 贴片副边反馈 PWM 方案，依靠 MOS 内阻区分功率档位，专利 OCP 恒功率补偿，适合 18‑30W 快充适配器。追求成本选 LP8728A；需要做到 30W、对温升敏感选用 LP8728B。
供应链说明：作为原厂授权代理，具备稳定物料供给能力，可支持项目锁料、锁产能，方便样品评估平滑过渡至量产；规格书、变压器参考资料可向代理端申请获取。
配套服务：支持多品牌物料一站式 BOM 配单，可同步提供多款电源器件技术资料协同评估。
八、FAQ 常见疑问
Q：LP8728A 与 LP8728B 硬件引脚兼容吗？
A：引脚完全兼容，差异仅为内置 MOS 导通内阻；直接替换务必复核整机温升与最大输出功率。
Q：可以搭配同步整流芯片吗？
A：支持搭配 SR 芯片，芯片内置同步整流短路检测，需要完成整机全套调试验证。
