一、前言
做工业现场 Modbus‑RTU 调试，经常会碰到一种很迷惑的现象。
485 接线确认 A/B 没有接反，串口参数配置匹配，从站地址正确，主机发送报文，从站也正常返回应答，没有返回异常错误码。
读取 uint16 整数寄存器一切正常；但是读取电压、电流、功率、累计计量这类浮点数据，就会出现 NaN 非数字、数值爆炸偏大偏小、累计计量读数完全不符合现场工况。
很多工程师第一反应怀疑 USB 转 485 模块、怀疑接线、怀疑设备硬件，反复折腾硬件，最后定位问题其实是软件解析层面：寄存器占用长度、浮点字节序、进制转换、倍率缩放问题。
本文基于实际项目调试经验，只讲 RTU 串口模式，结合 Modbus‑Poll 工具、原始 RTU 报文、故障现象，梳理完整排查思路。
约定：Modbus‑RTU，读保持寄存器功能码
0x03，写多寄存器功能码0x10；1 Word = 2 Byte。

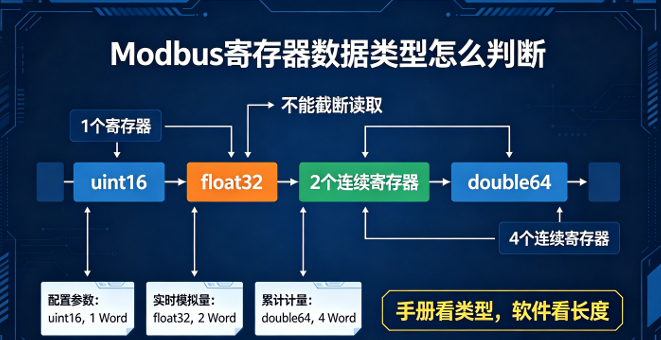

二、Modbus 里面 3 种常用寄存器数据类型
设备手册里面经常会标注寄存器的数据类型，现场最常见就是 uint16、float32(IEEE754单精度)、double64(IEEE754双精度)。
想象一下：
- uint16：就像普通整数变量，用来存配置、状态、地址，1 个寄存器就能放下。
- float32：单精度浮点数，存电压、电流、瞬时功率这类实时模拟量，需要占用连续 2 个寄存器。
- double64：双精度浮点数，累计电能、累计流量这类需要高精度累积的参数，占用连续 4 个寄存器。
解释： 1、uint16 ：16 位无符号整数，占用 1 Word 寄存器。多用于从站地址、波特率、状态标志、参数配置。直接读取原始整数，没有小数。 2、float32 IEEE754 单精度浮点数 ，占用 2 Word 寄存器。多用于电压、电流、功率、功率因数、频率。 3、double64 IEEE754 双精度浮点数，占用 4 Word 寄存器。多用于累计电能、累计流量等累积计量数据。
重点注意： 一个浮点数会占用多个连续寄存器，读取的时候不能截断，不能只读其中一部分寄存器。 Modbus 协议本身没有定义浮点数的字节排列顺序，不同厂家设备字序有 ABCD 大端、CDAB 小端两种，字节序选错直接读到 NaN。
三、两个高频踩坑点
3.1 寄存器地址进制大坑
绝大多数设备手册给出的寄存器地址是十六进制。 但是 Modbus‑Poll、很多上位机软件地址输入框接收的是十进制地址。
踩坑现场：手册写寄存器地址2100H，工程师直接在软件地址栏填写2100，没有转换成十进制，读取到完全错位的寄存器，全部数据错乱。
解决：使用系统计算器程序员模式，把十六进制转换成十进制，再填入软件地址。
3.2 倍率缩放的坑
部分采集设备内部已经完成传感器、互感器变比换算，寄存器直接输出工程实际值。 很多工程师上位机又额外乘一遍倍率，读数放大几十上百倍。
一定要阅读设备手册，确认返回是工程一次值还是原始裸数据，再决定要不要做缩放。
补充：功率参数读到负数是正常业务现象，代表功率流向反向，代码逻辑需要兼容负浮点数，不要直接过滤负数。
四、Modbus‑Poll 工具配置要点
Modbus‑Poll 是现场调试最常用工具，很多人只关注串口参数，忽略数据类型、字节序。
4.1 串口连接参数
表格
| 参数 | 常规出厂配置 | 说明 |
|---|---|---|
| 波特率 | 9600 | 必须和从站设备保持一致 |
| 数据位 | 8 | RTU 模式固定 8 位 |
| 停止位 | 1 | 绝大多数设备为 1 |
| 校验位 | None（无校验） | 部分设备支持奇 / 偶校验，主机从站两边必须统一 |
| 模式 | RTU | 禁止选择 ASCII 模式 |
4.2 Poll Definition 寄存器定义重点
- Address：填写十进制寄存器地址，严禁直接粘贴手册十六进制地址。
- Function：读保持寄存器固定
03。 - Data Type：严格按照手册数据类型选择，浮点数确认字节序 ABCD 还是 CDAB，工业大部分设备是 ABCD 大端。
- Slave ID：从站设备地址。
- Scan Rate：实时模拟量参数设置 1000ms；累计计量数据变化慢，设置 2000ms 即可，不需要高频轮询。
配置示例：
表格
| 十进制地址 | 功能码 | 数据类型 | 扫描周期 | 从站 ID | 描述 | 手册 16 进制地址 |
|---|---|---|---|---|---|---|
| 0 | 03 | Unsigned‑16bit | 1000 | 1 | 设备从站地址 | 0000H |
| 8448 | 03 | Float‑32 bit ABCD | 1000 | 1 | A 相电压 (V) | 2100H |
| 8474 | 03 | Float‑32 bit ABCD | 1000 | 1 | 总有功功率 (W) | 211AH |
| 12292 | 03 | Double‑64 bit ABCD | 2000 | 1 | 正向累计电能 (kWh) | 3004H |
注意：选择 Float‑32，软件自动读取当前 + 下一个寄存器；选择 Double‑64，软件自动读取连续 4 个寄存器，不需要手动多行定义。
五、报文结构解析（Modbus‑RTU 版本）
RTU 帧格式 主机发送请求：[从站ID][功能码][起始寄存器2字节][寄存器数量2字节][CRC低字节][CRC高字节] 从站正常应答：[从站ID][功能码][后续数据字节长度N][N字节原始数据][CRC低][CRC高]
测试条件示例，从站 ID=1，设备字节序 ABCD 大端。
1、读取 uint16，读取从站地址，寄存器 0000H，读取 1 个寄存器
主机请求报文：
01 03 00 00 00 01 84 0A含义：从机设备地址（01）+ 功能码（03）+ 起始寄存器（00 00）+ 寄存器数量（00 01）+ CRC16 校验码（84 0A） 解释：从从站地址 1 设备，起始寄存器 0 读取 1 个保持寄存器。
设备应答报文，当前从站地址等于 1：
01 03 02 00 01 79 84含义：从机设备地址（01）+ 功能码（03）+ 后续数据字节数（02） + 寄存器数据（00 01）+ CRC16 校验码（79 84） 解释：读到 uint16 数值等于 1。
2、读取 float32 单精度浮点数，电压 230.5V，占用 2 个寄存器
IEEE754‑32 大端 4 字节：0x43668000
主机请求报文，起始寄存器 2100H，读取 2 个寄存器：
01 03 21 00 00 02 3F 0C含义：从机设备地址（01）+ 功能码（03）+ 起始寄存器（21 00）+ 寄存器数量（00 02）+ CRC16 校验码（3F 0C）
从站应答报文：
01 03 04 43 66 80 00 90 94含义：从机设备地址（01）+ 功能码（03）+ 后续数据字节数（04） + 原始字节（43 66 80 00）+ CRC16 校验码（90 94） 解释：4 字节原始字节，ABCD 大端解析得到浮点数 230.5。
故障复现：软件设置字节序 CDAB，字节顺序调换80 00 43 66，直接解析得到 NaN 非数字。
3、float32 读取反向功率‑520.0W，功率反向场景
IEEE754‑32：0xC4020000
主机请求报文：
01 03 21 1A 00 02 2E C7从站应答报文：
01 03 04 C4 02 00 00 15 1D解释：字节C4 02 00 00解析得到浮点数‑520.0，负数代表功率反向。
4、double64 双精度浮点数，累计计量，占用 4 个寄存器
很多累计电能、累计流量参数使用 double64，占用 4 个寄存器。很多工程师当成 float32 只读 2 个寄存器，数据直接错乱。
示例数值 1256.72，IEEE754‑64 大端 8 字节：0x409390B851EB851F
主机请求报文，起始地址 3004H，读取 4 个寄存器：
01 03 30 04 00 04 80 08从站应答报文：
01 03 08 40 93 90 B8 51 EB 85 1F 2A 6B含义：后续数据字节数 08，一共 8 字节，4 个 Word 寄存器。 解释：完整 8 字节拼接，做 IEEE754‑64 解析得到 1256.72。如果只读 2 个寄存器，只拿到一半字节，得到垃圾数据。
5、0x10 写多个寄存器示例，修改从站地址 0000H，从站 1 改为从站 2
主机请求报文：
01 10 00 00 00 01 02 00 02 47 05含义：从机设备地址（01）+ 功能码（10）+ 起始寄存器（00 00）+ 写入寄存器数量（00 01）+ 写入字节数（02）+ 写入数据（00 02）+ CRC16 校验码（47 05）
设备正常应答报文：
01 10 00 00 00 01 01 C8解释：写寄存器成功，后续通讯要使用新从站地址 2。
6、异常响应简单识别
01 83 02 XXXX：异常码 02，非法数据地址；寄存器地址写错，读取超出设备寄存器范围。01 83 03 XXXX：非法数据值，写入参数超出设备允许范围。
六、故障现象、根因、解决方案汇总表
表格
| 故障现象 | 可能根因 | 排查处理方案 |
|---|---|---|
| 完全无应答，Poll 收不到返回报文 | 485 A/B 接反、COM 口错误、波特率校验位不匹配、从站 ID 错误；总线过长缺少 120Ω 终端电阻 | 调换 A/B；核对串口参数 8‑N‑1；确认从站 ID；RS485 总线末端增加匹配电阻 |
| 整数读取正常，浮点数全部 NaN | 字节序设置错误，ABCD 选成 CDAB 小端 | 修改字节序为手册指定顺序，工业多数设备 ABCD 大端 |
| 读出数值巨大，和现场工况完全不符 | 手册十六进制地址直接填入软件，没有转十进制地址 | 计算器十六进制转十进制再填入软件地址栏 |
| 累计计量读数完全错误 | double64 寄存器当成 float32，只读 2 个寄存器截断数据 | 累积量使用 Double‑64 类型，一次性读取 4 个连续寄存器 |
| 电压电流读数放大几十倍 | 设备内部已做传感器变比换算，上位机额外叠加倍率缩放 | 确认手册输出为工程一次值，上位机禁止二次倍率换算 |
| 读到负数功率流量 | 业务正常现象，能量 / 流体反向流动 | 代码兼容负浮点数，不要过滤负数 |
| 部分寄存器返回异常码 02 非法地址 | 读取跨寄存器边界，读取地址超出设备支持范围 | uint16 读 1 个、float 读 2 个、double 读 4 个，不要截断跨边界读取 |
七、上位机开发注意事项（Python/C#/Java 通用）
- 字节序不要想当然，必须参考设备手册。
- float32：2 个 16 位寄存器，按照设备指定字序拼接 4 字节，做 IEEE754‑32 解析。
- double64：4 个 16 位寄存器，顺序拼接 8 字节，做 IEEE754‑64 解析。
- 不要盲目的做倍率缩放，确认寄存器输出是裸数据还是工程值。
- 批量读取寄存器，不要一次性读取大量寄存器，分块请求，实时参数一组，累计量一组，防止报文超时。
- 写参数优先使用功能码
0x10多寄存器写，不要滥用 06 单寄存器写指令。 - 调试阶段强烈建议抓原始 RTU 十六进制报文。把应答数据字节截取出来，放到在线 IEEE754 浮点数解析工具校验，区分是报文问题，还是自己代码解析 bug。
调试小技巧：工具读取异常，优先抓原始报文校验字节，再怀疑接线硬件，节省大量现场调试时间。
