前言

在PCB设计过程中，复制、改变和删除是最基础也最高频的编辑操作。无论是批量复制器件、统一修改线宽字体，还是调整铜皮所属的Sub-Class，掌握这些操作都能大幅提升设计效率。本文将系统讲解Allegro PCB Editor中Copy（复制）、Change（改变）和Delete（删除）命令的使用方法，包括极坐标复制、网格设置、Text Block配置等实用技巧。

一、复制命令（Copy）

1.1 基本操作流程

执行菜单命令 Edit → Copy，即可实现对器件、过孔、铜皮等元素的复制，也有快捷键选择方式如下图。

图1：快捷键选择方式命令入口

1.2 复制参考点设置

在执行Copy命令时，Options面板会显示相关设置选项。

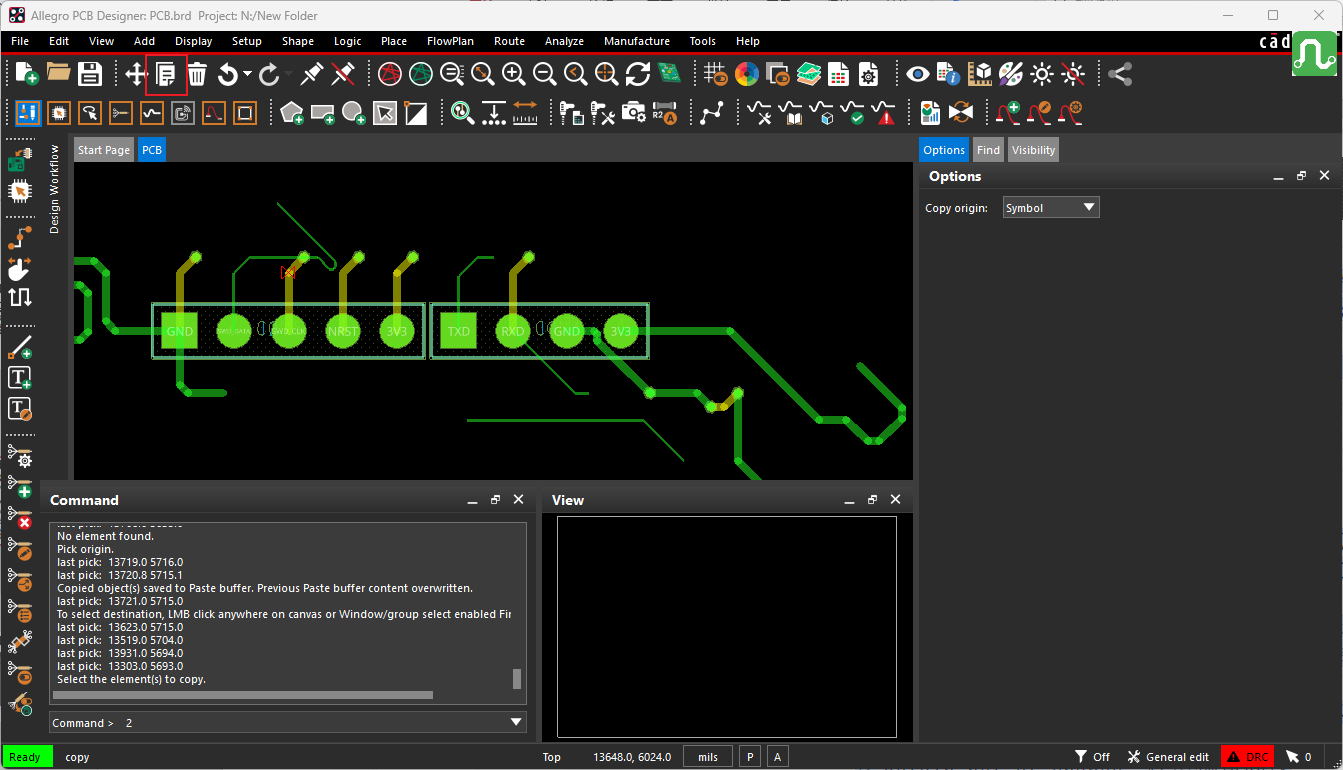

图2：Copy命令的Options面板设置

参考点选项	含义	使用场景
Symbol	以器件为基准	复制整个器件
Body Center	以器件中心为基准	以器件几何中心为复制原点
User Pick	用户任意选取一个参考点	自定义复制基准点，灵活性最高
Sym Pin	以器件的焊盘为基准	以焊盘为参考进行复制定位

1.3 Paste模式与间距设置

在选择完需要复制的元素后，Options面板会自动变化，可以对复制的数目及间距进行设置。

图3：Copy指令操作------选择元素后进入Rectangular模式

在Rectangular模式下，可以设置：

Qty：复制的数目
Spacing：每次复制的间距值

1.4 保留网络设置

选项	含义
Retain Net of Vias	保留过孔网络
Retain Net of Shapes	保留铜皮网络

提示：复制过孔和铜皮时，建议勾选保留网络选项，确保复制后的过孔和铜皮仍然连接到正确的网络。

1.4 极坐标复制

除了常规的线性复制，Allegro还支持极坐标复制（环形阵列复制），在灯板设计中非常实用。

图4：Paste Mode选择Polar（极坐标）模式

操作步骤：

执行复制命令，选择需要复制的对象
在Paste Mode中选择 Polar
以某个点为中心放置，例如以该点为圆心放置10个器件
每个点的角度 = 360° / 10 = 36°

参数	含义
Direction	复制方向
Copies	复制数目
Rotation Angle	复制时元素旋转的角度

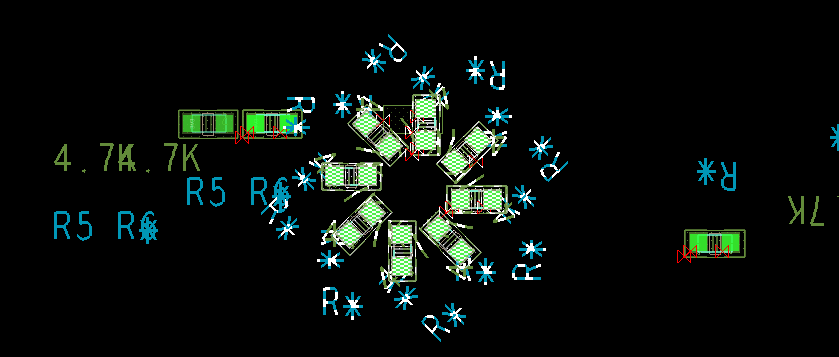

图5：极坐标复制示例------以圆心均匀分布10个器件，每间隔36°

二、网格（Grid）设置

2.1 为什么需要调整网格？

在布线过程中，有时通过走线、打孔，然后通过推挤把它推直，但推不直------这是因为格点间距太大了。调整合适的网格间距是精确布线的前提。

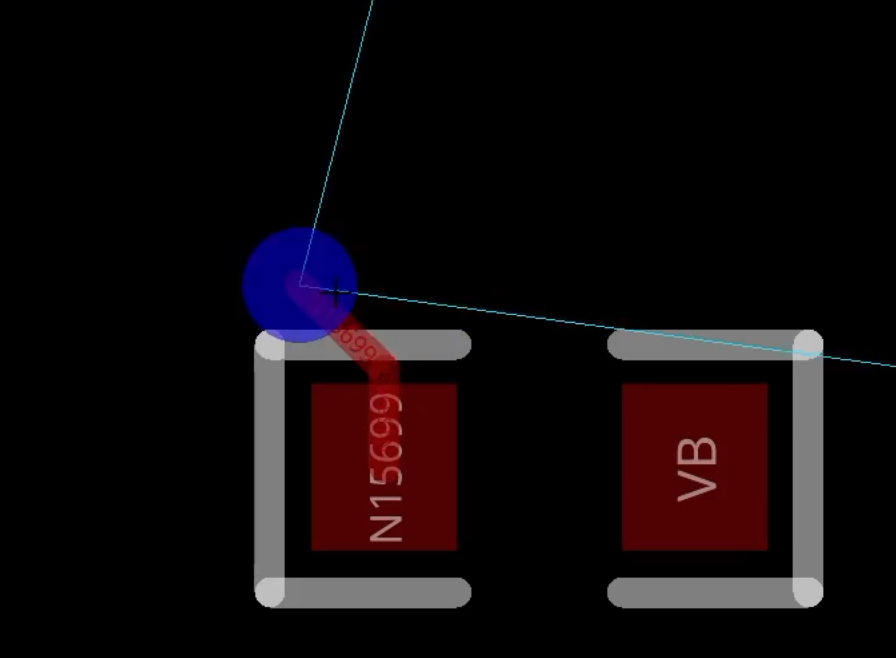

图6：格点间距过大导致走线无法推直

2.2 设置网格

在菜单栏选择 Setup → Grids 进入网格设置。

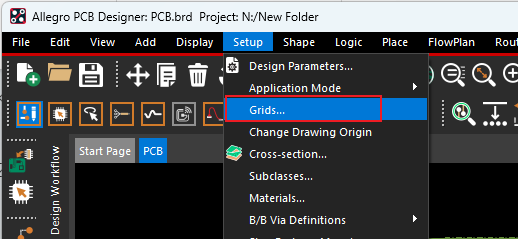

图7：Setup → Grids 网格设置入口

一般将网格分为五个等份，作为布线的格点基准。

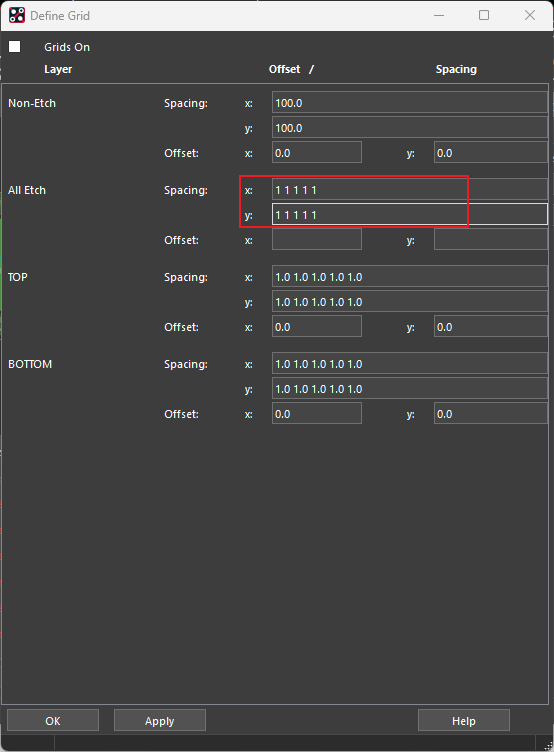

图8：布线格点设置------分为五个等份

2.3 显示/隐藏格点

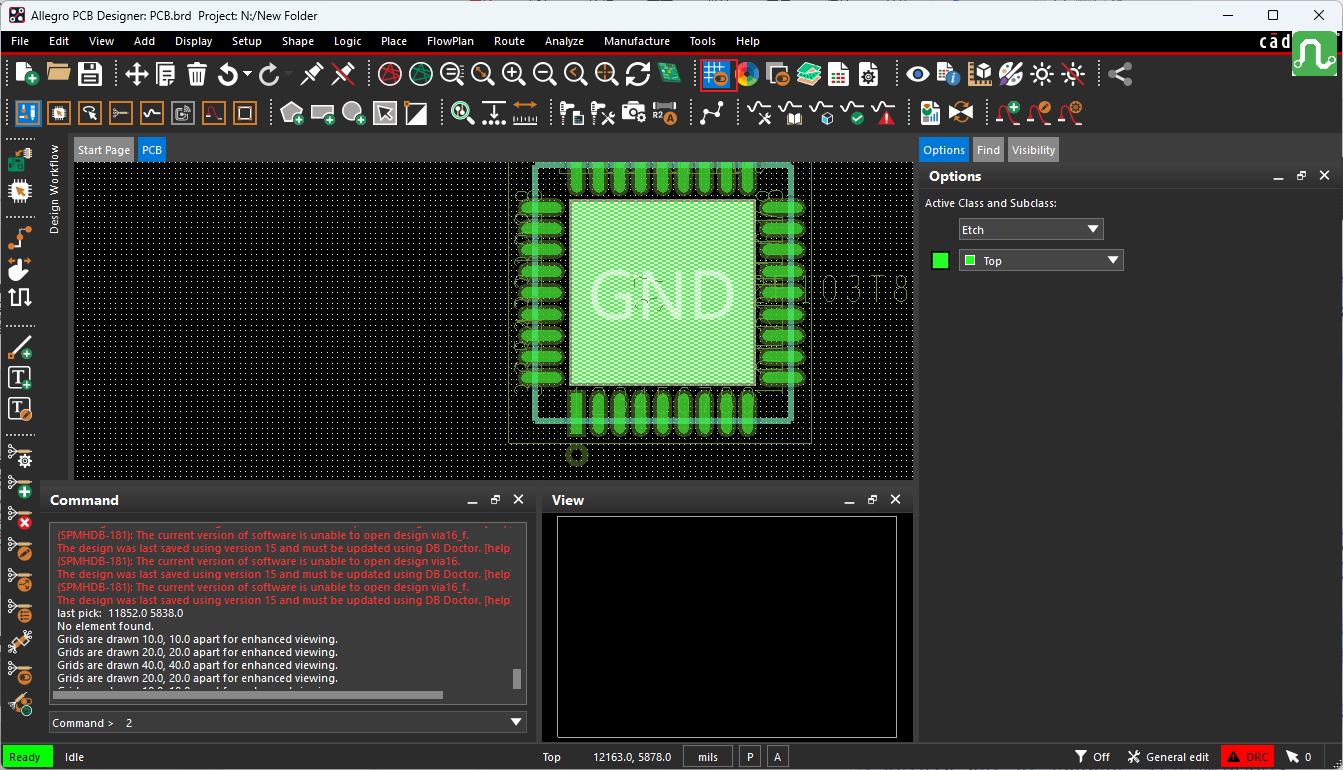

若无法看到格点，可以通过专门的图标开启格点显示模式。

图9：开启/关闭格点显示的图标按钮

三、改变命令（Change）

在菜单栏选择 Edit →Change命令的使用相当频繁，可以批量修改选中元素的属性。

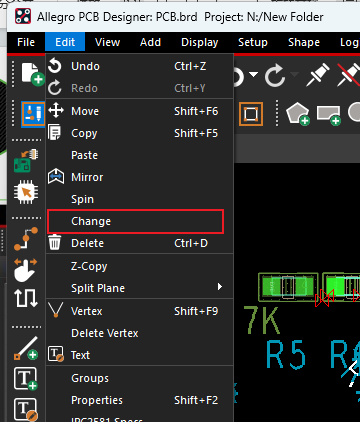

图10：Change命令入口

3.1 改变线宽

可以批量改变走线的线宽，适用于统一调整电源线或信号线的宽度。

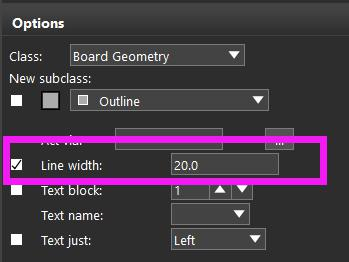

图11：使用Change命令改变线宽

3.2 改变字体大小

改变字体大小需要先确认文本所使用的Text Block大小。

操作步骤：

第一步：执行查询命令（Display → Element），获取text所使用的text block的大小，确认其字号。

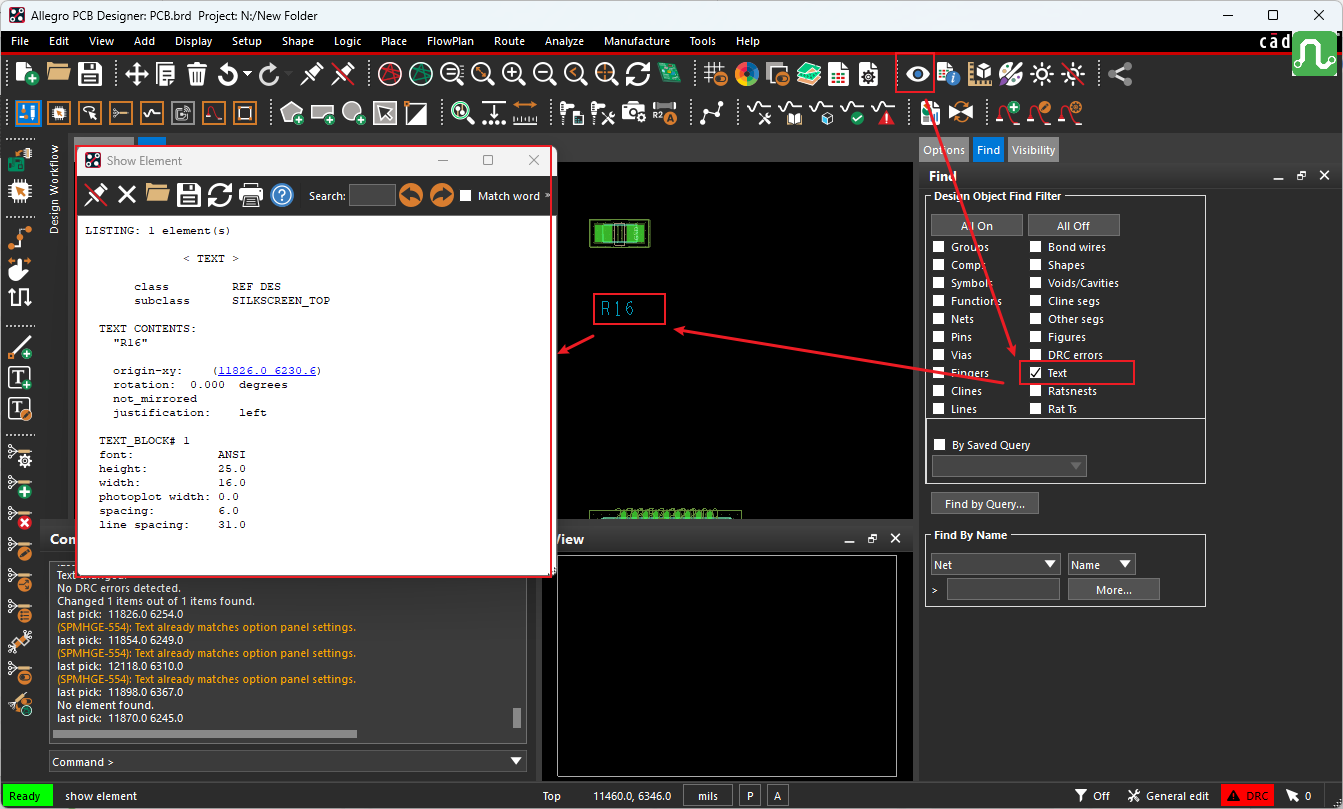

图12：使用Show Element查询命令查看Text Block信息

我们关心的参数包括：线宽、线宽宽度、高度。

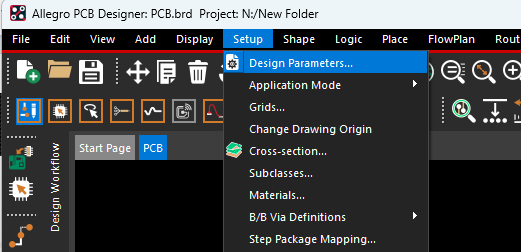

第二步 ：在菜单栏选择 Setup→Design Parameter Editor 打开 Text 选项，在setup text sizes 点击**...** 打开 text sizes设置。

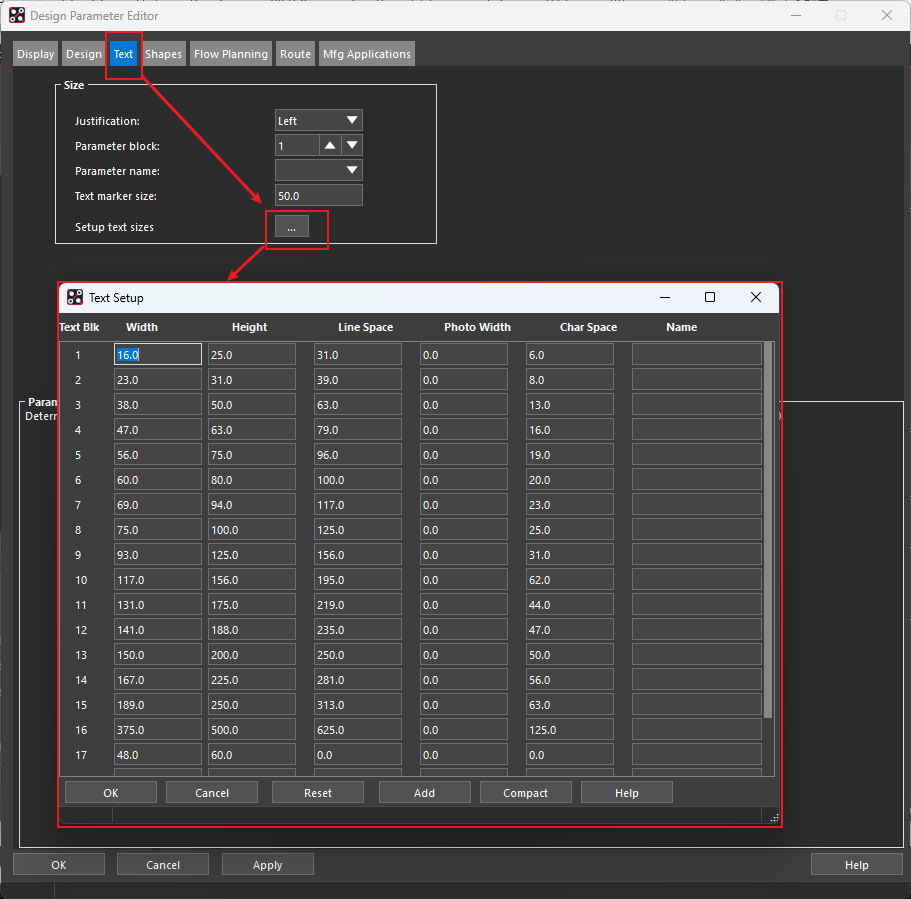

图13： text sizes的设置

第三步 ：设置Text Block的参数。

图15：字体的宽度、高度、粗细参数

第四步：执行Change命令，选择Text，修改对应的Text，后在Option面板选择Text Block的序号。

图16：使用Change命令修改Text Block

3.3 改变Sub-Class

Change命令可以改变元素的Sub-Class，但注意：它只能改变Sub-Class，不能改变Class。

图18：Change命令修改Sub-Class

典型应用场景：改变铜皮所属的层。例如，铺铜时从原来的顶层改变成底层。

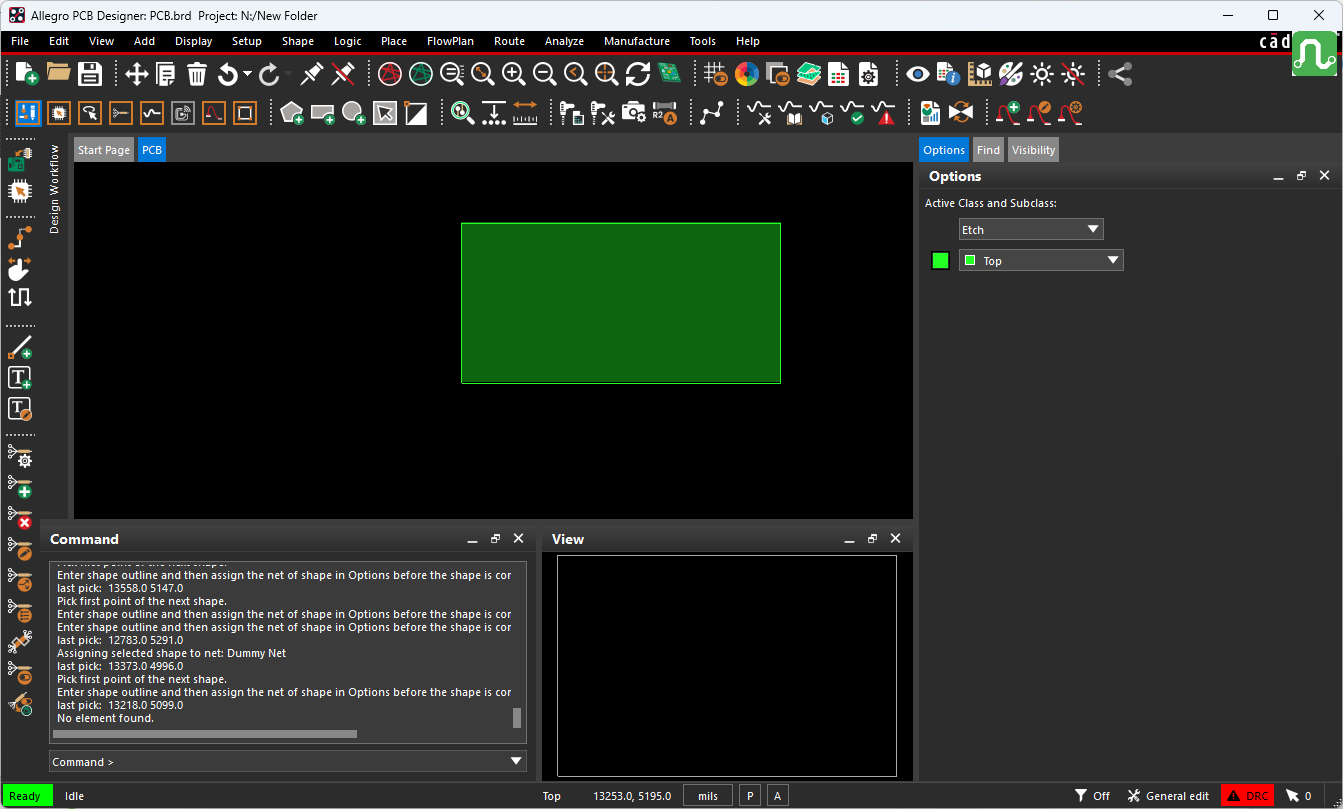

图19：铜皮从顶层改变为底层的场景

图20：执行Sub-Class修改操作

四、删除操作（Delete）

4.1 Delete命令与Ripup Etch

在执行删除操作时，有一个重要选项需要注意：Ripup Etch。

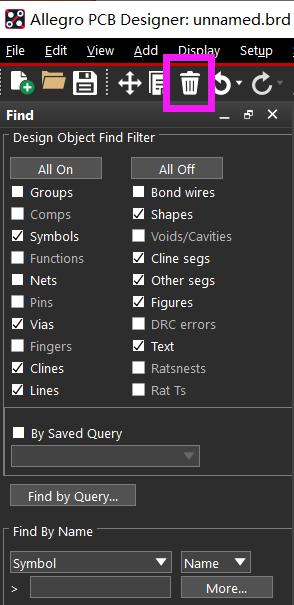

图22：Delete命令中的Ripup Etch选项

Ripup Etch：勾选后，删除器件时会将其相连的走线一同删除掉
一般这个选项不用勾选，除非你明确希望同时删除关联的走线

提示：默认情况下不勾选Ripup Etch，删除器件时只会移除器件本身，不会影响周围的走线。

五、操作速查表

操作	命令路径	关键设置	说明
复制元素	Edit → Copy	选择参考点（Symbol/Body Center/User Pick/Sym Pin）	复制器件、过孔、铜皮等
设置复制间距	Copy后进入Paste模式	设置Copies和间距	批量等距复制
极坐标复制	Paste Mode → Polar	Direction/Copies/Rotation Angle	环形阵列复制，灯板常用
保留网络复制	Copy Options	Retain Net of Vias/Shapes	复制过孔/铜皮时保留网络
调整网格	Setup → Grids	设置格点间距	解决推线推不直的问题
显示格点	格点显示图标	开启/关闭	可视化网格基准
改变线宽	Change → 选择元素	设置新线宽	批量修改线宽
改变字体	Change → Text → Text Block	先查询Text Block名，再修改	批量修改丝印字号
改变Sub-Class	Change → 选择元素	只能改Sub-Class，不能改Class	如铜皮从顶层改到底层
删除元素	Delete	Ripup Etch（谨慎勾选）	删除器件/走线等

六、常见问题

Q1：复制后过孔的网络丢失了怎么办？

A：在Copy命令的Options面板中，勾选 Retain Net of Vias 选项，复制时就会保留过孔的网络属性。

Q2：推线推不直是什么原因？

A：通常是格点间距太大导致的。进入 Setup → Grids 调整网格间距，将其分为更小的等份即可。

Q3：如何开启格点显示？

A：点击工具栏上的格点显示图标按钮，即可在PCB界面中显示网格线。

Q4：Change命令为什么不能改变Class？

A：Change命令只能改变Sub-Class，不能改变Class。这是软件的设计限制，如果需要同属不同Class，需要先删除再重新放置。

Q5：改变字体大小时报错怎么办？

A：需要先通过Element查询命令确认文本使用的Text Block名称，然后在Setup中创建或修改对应的Text Block，最后再用Change命令应用。

Q6：极坐标复制时角度怎么计算？

A：角度 = 360° / 复制数目。例如要均匀分布10个器件，每个间隔36°。

Q7：删除器件时不小心把走线也删了？

A：检查Delete命令中的 Ripup Etch 选项是否被误勾选。一般情况下不要勾选此项。
