低空项目里总有人问：这片空域怎么存、怎么查、怎么跟隔壁系统对上号。多边形能画，一到相交、套娃、跨系统传，就开始扯皮。

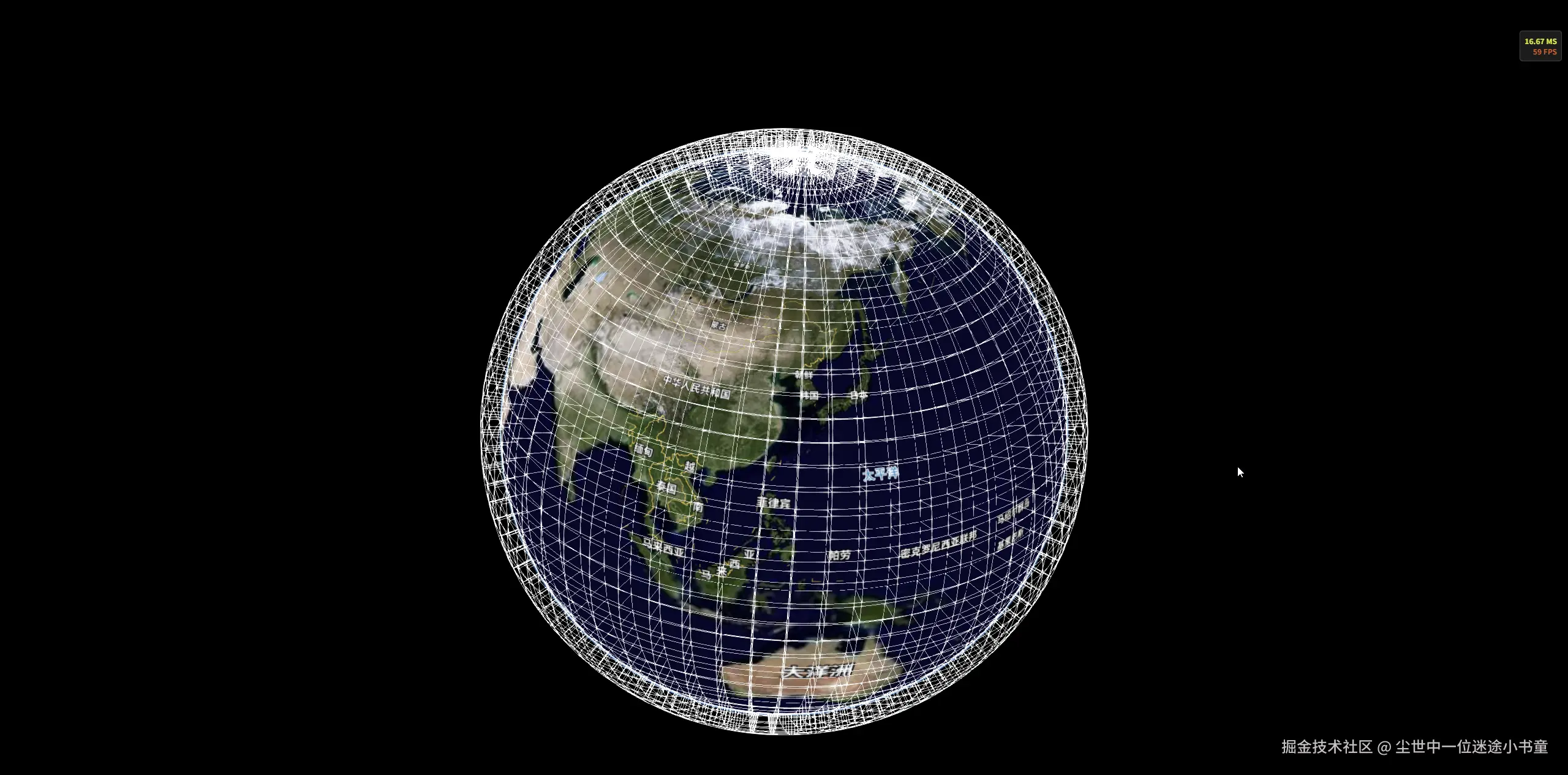

我们后来在自己的三维地图里做了全球网格这一层。相机往下滚，格子跟着变细；点一下能看到北斗位置码。先看成品，免得读了三千字还不知道长什么样。

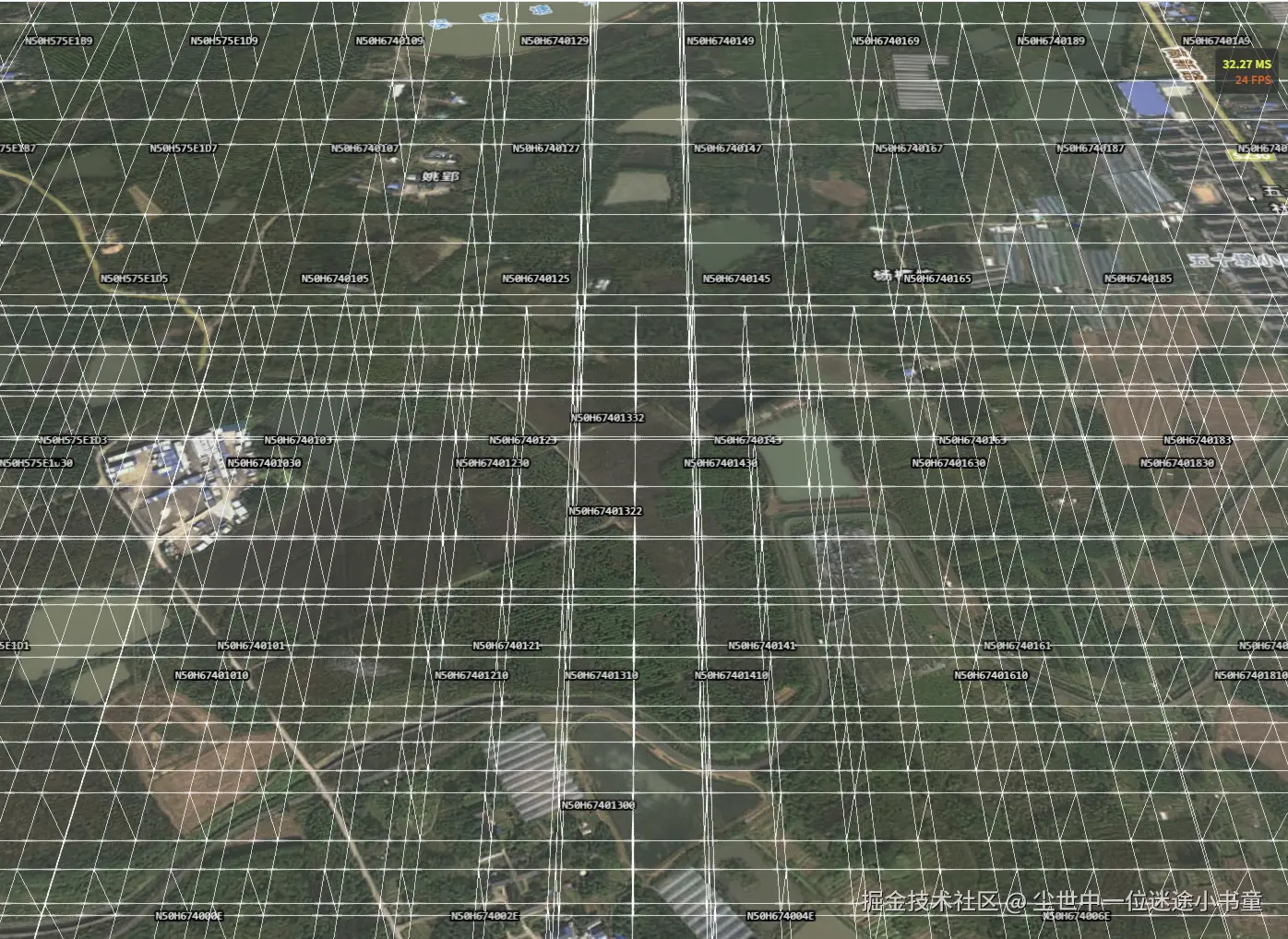

国标二维一共 10 级。下面这张是第 7 级，赤道附近一格大约 7.7 米，不是第 8 级。白线是网格，字是国标码，比如 N50H675...：
合肥附近 7 级全球网格

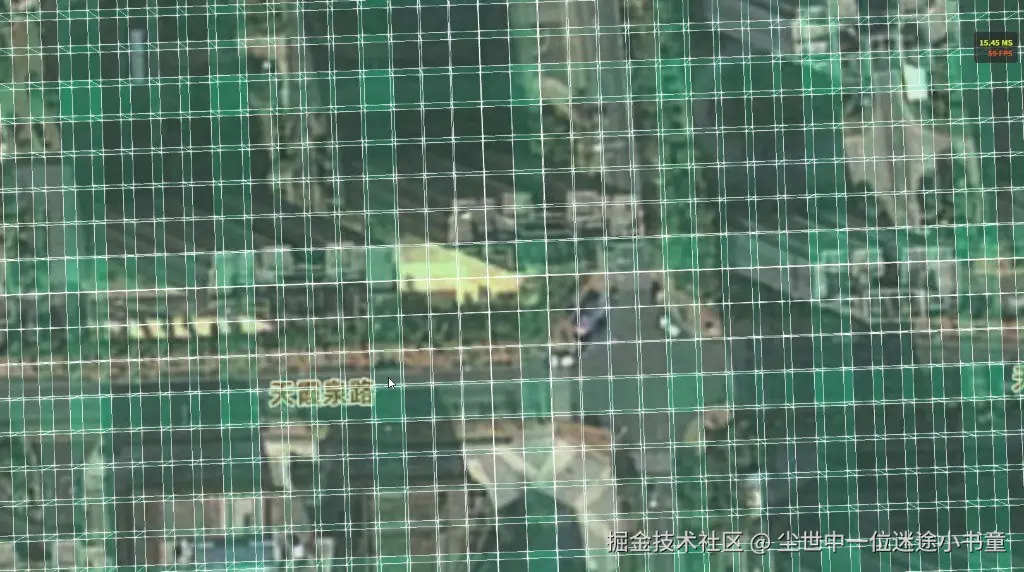

再拉远一点，格子还在，字会收掉------一屏上百个 N50H67xxxx 叠在一起谁也看不清：
7 级密网格，编号按视距隐藏
下面不讲组件 API 清单。主要想说两件事：格子到底在剖什么，以及 Cesium 里怎么画才不会把自己累死。
多边形为什么不够用
管制区用 GeoJSON 画一个面，存库、上图都顺。麻烦在后面。
无人机在不在区内，得做点面判断。两片空域叠不叠，得做多边形布尔，凹的、自交的都要防。按航线去扫全省空域，索引基本帮不上忙。把这串坐标丢给另一个系统，精度、点序、闭不闭合，每次都能吵一架。
根子就一句：经纬度擅长描述点，业务里几乎全是区域。区域需要能包含、能分级、能当地址传的东西。网格干的就是这件事。
一个格子一个码。子格的码以父格为前缀，所以：
N50J47539
N50J47539B8点在不在区里，比前缀就行。SQL 也能 LIKE 'N50J47539%'。这比每次上几何库便宜得多。

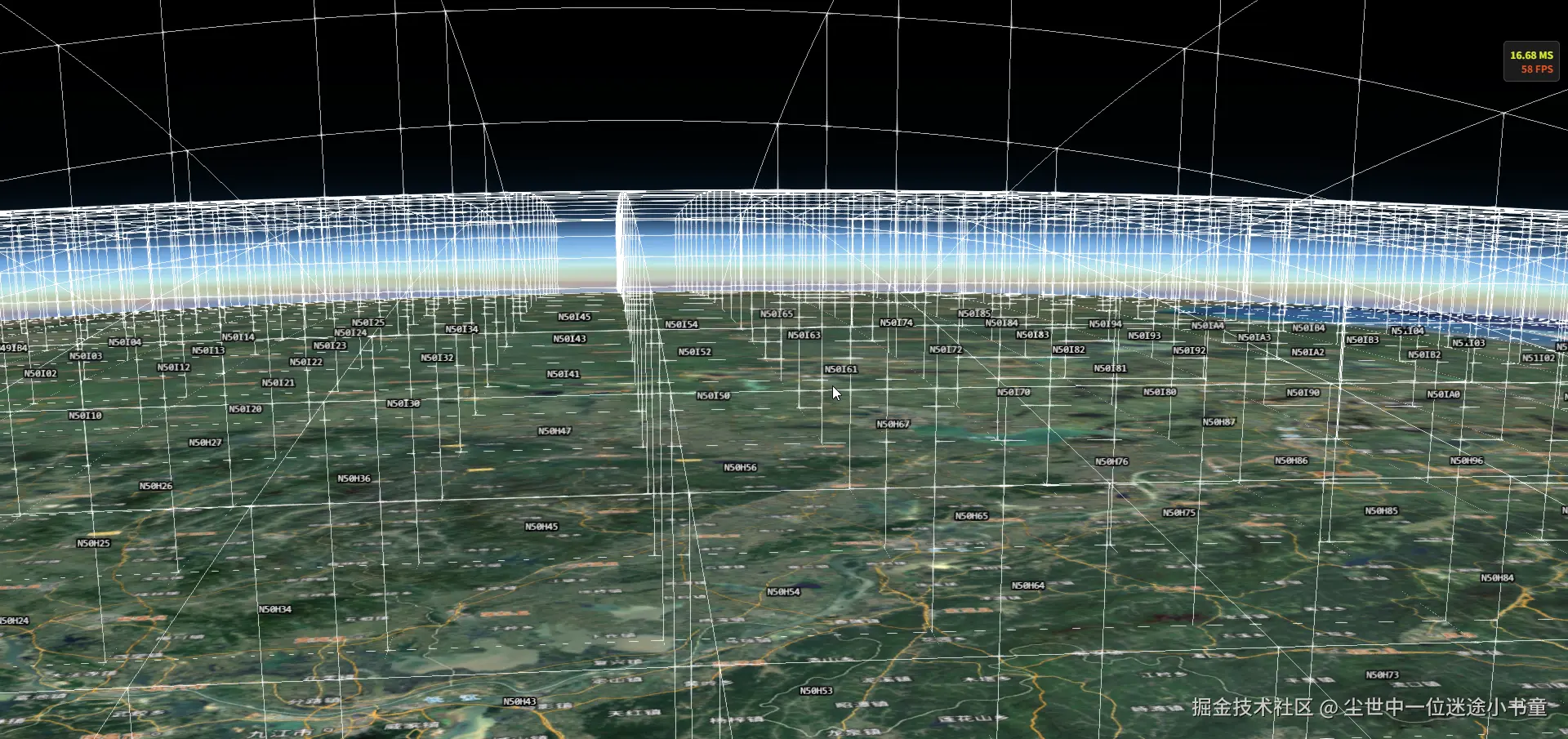

低空还多一个高度。国标把高度也切层，层厚跟该级赤道上的格子边长对齐，高空不至于扁成一张纸。空域、航线、禁飞，都能落成「哪一格 + 哪一层」。
GeoSOT 和北斗网格位置码
国内落地绕不开这两个名字。
GeoSOT 是北大程承旗团队那套：二维（三维）空间映射成一维整数，剖分粒度走 2 的幂，父子是整倍数，不会除出一堆缝。
GB/T 39409-2020《北斗网格位置码》在这套模型上定了国家标准，2021 年 6 月实施。二维十级：
| 级别 | 格子大小（赤道附近） | 大概什么尺度 |
|---|---|---|
| 1 | 6° × 4° | 跟 1:100 万图幅对得上，北京那一块就是常说的 N50J |
| 2 | 30′ × 30′ | 市域，大概 56 km |
| 3 | 15′ × 10′ | 县，跟 1:5 万图幅接近 |
| 4 | 1′ × 1′ | 乡镇，约 1.8 km |
| 5 | 4″ × 4″ | 街区，约 124 m |
| 6 | 2″ × 2″ | 建筑，约 62 m |
| 7 | 1/4″ × 1/4″ | 房间，约 7.7 m |
| 8~10 | 1/32″ → 1/2048″ | 米、分米、厘米 |
码本身以 N / S 开头，后面按级往下拼。合肥在 1 级是 N50H，2 级大概 N50H67。我们组件上的 geoLevel 就是这套级数，不是另起的「业务层级」。早期文章里我写错过一次，这里改回来：可视化用 17，编码规则跟国标一致，810 太细，球面上没必要铺。
极区（±88° 以外）国标单独处理，第一级合成 N000 / S000。我们全球底图直接裁在 ±88，北极空一块是故意的。
剖分本身没那么玄。把地球当一张纸，经向、纬向切开，再切，就是四叉树：
!四叉树递归剖分
这点重要，因为它跟 Web 地图的瓦片金字塔是同构的：都是 (列, 行, 级)，子块落在父块里。能换算，就不用自己从视锥开始重写一套。
三个会把人劝退的问题
7 级全球铺开是亿级格子。全画，浏览器先死。
所以只能画眼前这一层，还得跟缩放走：放大变细，缩小变粗。这就是 LOD。
自己算「当前视野有哪些格」也不划算。视锥和椭球求交、跨日界线、贴地、每帧剔除，Cesium 已经做了，而且有屏幕空间误差、瓦片池、加载优先级。我们再手写一版，大概率又慢又脆。
问题就变成：怎么把 Cesium 算完的瓦片结果接出来。
办法：挂一张不发请求的假底图
Cesium 加影像底图的路径是：
scss
ImageryLayer → ImageryProvider.requestImage(x, y, level) → 一张图它只要你返回一张图，不追问图从哪来。那我们就给一张空白 canvas，顺便把 (x, y, level) 和瓦片范围拿走。
ts
requestImage(x: number, y: number, level: number): Promise<HTMLCanvasElement> {
const canvas = document.createElement("canvas");
if (level < 3) {
return Promise.resolve(canvas);
}
const bbox = this.getTileCornerCoordinates(x, y, level);
this._callback?.(x, y, level, bbox);
return Promise.resolve(canvas);
}零次 HTTP。调度还是 Cesium 那套。
挂到场景上大概这样：
ts
layer = new GridBasemapLayer({
url: "",
extent: [-180, -90, 180, 90],
zIndex: 88,
callback: callBack,
} as GridMapSourceParams);
viewer.basemaps?.add(layer);内部会变成一个 GradientImageryProvider。Cesium 以为在加载透明底图，其实在帮我们跑四叉树。

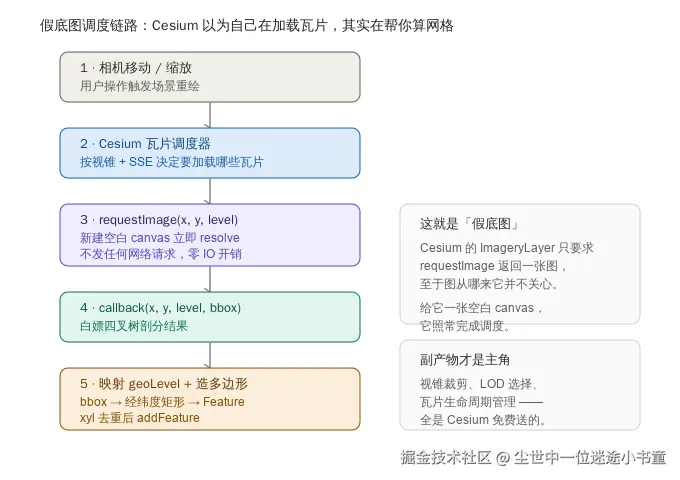

!假底图调度链路
requestImage 只在「有新瓦片要加载」时来。已经在场的瓦片不会再回调，所以相机停稳后我们还补一刀：去读当前正在画的地形瓦片。
ts
const tiles = (viewer.scene.globe as any)._surface._tilesToRender;这是私有字段。现在能用，Cesium 升大版本可能直接没了。生产里判空、try/catch，升级列入回归。不要把它当正式 API。
瓦片级对不上网格级
手里有一堆 (x, y, level, bbox) 之后，不能拿瓦片级当网格级用。
瓦片每深一级，边长大致折半。北斗网格不是这样均分的：1 级 6°×4°，2 级 0.5°，3 级又变成 15′×10′，后面还有 1′、4″。所以我们做了一张表，让 Cesium 的瓦片级去对某一个国标级，中间用子瓦片或父瓦片把尺寸找齐。
ts
const TILE_LEVEL_MAP: Record<number, { geo: number; mode: "next" | "grid" | "pre" }> = {
5: { geo: 2, mode: "next" },
6: { geo: 2, mode: "grid" },
7: { geo: 2, mode: "pre" },
// 8~10 → 3 级，11~13 → 4 级......18~20 → 7 级
};next 是拆成 4 个子瓦片再画，grid 按当前 bbox 画，pre 回到父瓦片再画。连续缩放时，屏幕上的格子不会突然密成一团，也不会突然稀掉。

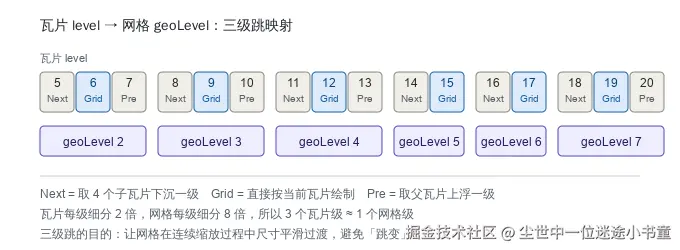

!瓦片级与网格级映射
组件加的也不是「一格一个 Feature」。一个瓦片 bbox 进图层，引擎里再用 GridDivision 按 geoLevel 剖成真正的 GridCell。去重用 x-y-level 当 key，主路径和补洞路径可能打到同一块。
画什么、留什么、删什么
填充只在 7 级加。更粗的级只描边。低级格子在屏幕上很大，半透明一铺，底图就糊了。所以 color 注释写着「目前只在北斗 7 级展示」，不是没做完。
格子会一直加。不删会把内存吃满。我们现在两头清：
- 缩放过程中 200ms 节流，按当前 zoom 丢掉过期级别，不然新旧叠在一起会花屏
- 相机停稳后再补当前视野，再清一次
1 级是写死的全球底衬（大约 ±178 / ±88），清的时候留着，否则缩到很远会空一块。
点击不靠填充面拾取------1~6 级根本没有填充。点到边框用边框的级别，点空白就取当前最深的可见级，再用坐标反算格子。弹窗里是北斗码，下面带着级别和内部行列，方便对计算。
编号标签是另一路：格子中心一个点要素，白字黑描边。细级别会抽稀，并且用视距藏字。第 7 级一格大约 7.7 米，相机稍远字就比格子还宽，必须藏。第 8～10 级到米、厘米，球面上铺不开，我们可视化停在 7 级。
我们踩过的坑
编号别自己发明。 第一版标签是 L7-1684915-1725728，后来改成 7-4915-5728，别人看了还是一脸问号。行业里认的是 N50J 这种。格子尺寸已经按国标剖了，码却用内部行列，等于白剖。现在展示走 GB/T 39409 二维码。
视距按「正俯视」估会吃亏。 distanceDisplayCondition 用的是相机到点的直线距离。Story 默认高度 1000 米、俯仰 −45°，距离已经到 1.4 公里。L7 还按「格子米数 × 20」藏，字整级消失。斜视要把系数放开，或者按屏幕上格子够不够放下字来藏。
黑底小标签在卫星图上很脏。 半透明黑胶囊对比度是够了，也像调试 stamp。后来改成字加描边。引擎里浅色描边用 lighter 合成没问题，深色不行，纯黑会被吃掉，深色得走普通描边。
缩放过程只在 move-end 清，会花屏。 连续滚轮时新级别往上堆，旧的还在。深层级留在低 zoom 上，就是一片白网。过程中也要清。
西半球邻接。 航线 26 邻接里如果写 col > -1，西经列号是负的，邻居会被扔掉。全球底图不走这条，沿航线占格的那条会。
点拾取别 split("-")。 几何实例 id 是 JSON.stringify(gridCell)-guid。西半球坐标带负号，split 会截断，JSON.parse 直接炸。用最后一个 }- 定位。
怎么挂到图上
图层本身几乎只干三件事：听相机停稳、听缩放过程、听点击。真正剖格、加要素、清过期级别，都在 hook 里。它要往矢量图层上丢 Feature，所以得套在矢量图层里面，不能单独扔在场景外。
vue
<cesium-map @ready="onReady">
<vector-layer>
<globe-grid
:show-label="true"
@click-grid="onClickGrid" />
</vector-layer>
</cesium-map>填充色只在 7 级生效，线框各级都画。编号和点击弹窗可以关掉。点到格子时，回调里带上 GridCell：范围、级别、行列、高度层都在。
同一套剖分还能喂给区域、航线、单点------输入从「当前视野」换成面、线、点，格子还是那些格子。
还想做的
国标三维码还没接完整，高度层现在是我们自己的 layerIdx。极区球冠也没画。颜色更新还在扫整层要素，格子多了会顿一下。_tilesToRender 那条备用路径，等哪次 Cesium 升级坏了再换正式口子。
这套东西值钱的不是「图上多了几条线」。是区域计算可以从几何运算收成编码比较，而可视化可以借引擎已经在算的瓦片树，不必再造一个四叉树。
假 Provider 这招别处也能用。下次未必还是 requestImage，换个合法的扩展点就行。
GB/T 39409-2020《北斗网格位置码》；GB/T 40087-2021《地球空间网格编码规则》；程承旗等，GeoSOT。文中代码按真实实现精简过，变量名改过。
