摘 要
针对传统企业内网链路监测依赖人工操作、数据采集不全面、异常响应滞后、评估精度不足等问题，本文设计并实现了一种基于SNMP与NetFlow融合技术的企业内网链路质量监测系统。首先，通过系统需求分析明确功能、非功能及数据需求，构建"数据采集层-数据处理层-业务逻辑层-展示交互层"四层总体架构；其次，详细设计各核心模块，包括基于SNMPv3与NetFlow v9的多源数据采集模块、数据降噪解析的处理分析模块、层次分析法构建的链路质量评估模块，以及仪表盘、设备状态等可视化交互模块；随后，搭建贴合实际的测试环境，完成功能与性能测试，验证系统可行性；最后，在中型企业内网实际部署应用，量化评估系统效果。测试与应用结果表明，该系统数据采集准确率达99.2%，链路异常告警延迟≤5s，可使链路异常发生率下降75.86%、故障排查时间缩短82.22%，有效提升内网运维效率与链路稳定性，满足企业内网链路质量监测的实际需求。
****关键词：****SNMP协议；NetFlow技术；内网链路监测；链路质量评估；网络运维
Abstract
Aiming at the problems of traditional enterprise intranet link monitoring, such as relying on manual operation, incomplete data collection, delayed abnormal response and insufficient evaluation accuracy, this paper designs and implements an enterprise intranet link quality monitoring system based on the fusion technology of SNMP and NetFlow. Firstly, the functional, non-functional and data requirements are clarified through system requirement analysis, and a four-layer overall architecture of "data acquisition layer - data processing layer - business logic layer - display interaction layer" is constructed. Secondly, each core module is designed in detail, including the multi-source data acquisition module based on SNMPv3 and NetFlow v9, the processing and analysis module for data denoising and parsing, the link quality evaluation module constructed by analytic hierarchy process, and the visual interaction modules such as dashboard and device status. Then, a practical test environment is built to complete functional and performance tests to verify the feasibility of the system. Finally, it is actually deployed and applied in the intranet of a medium-sized enterprise to quantitatively evaluate the system effect. The test and application results show that the data collection accuracy of the system reaches 99.2%, the link abnormal alarm delay is ≤5s, which can reduce the link abnormal occurrence rate by 75.86% and shorten the fault troubleshooting time by 82.22%, effectively improving the intranet operation and maintenance efficiency and link stability, and meeting the actual needs of enterprise intranet link quality monitoring.
Keywords: SNMP protocol; NetFlow technology; Intranet link monitoring; Link quality evaluation; Network operation and maintenance

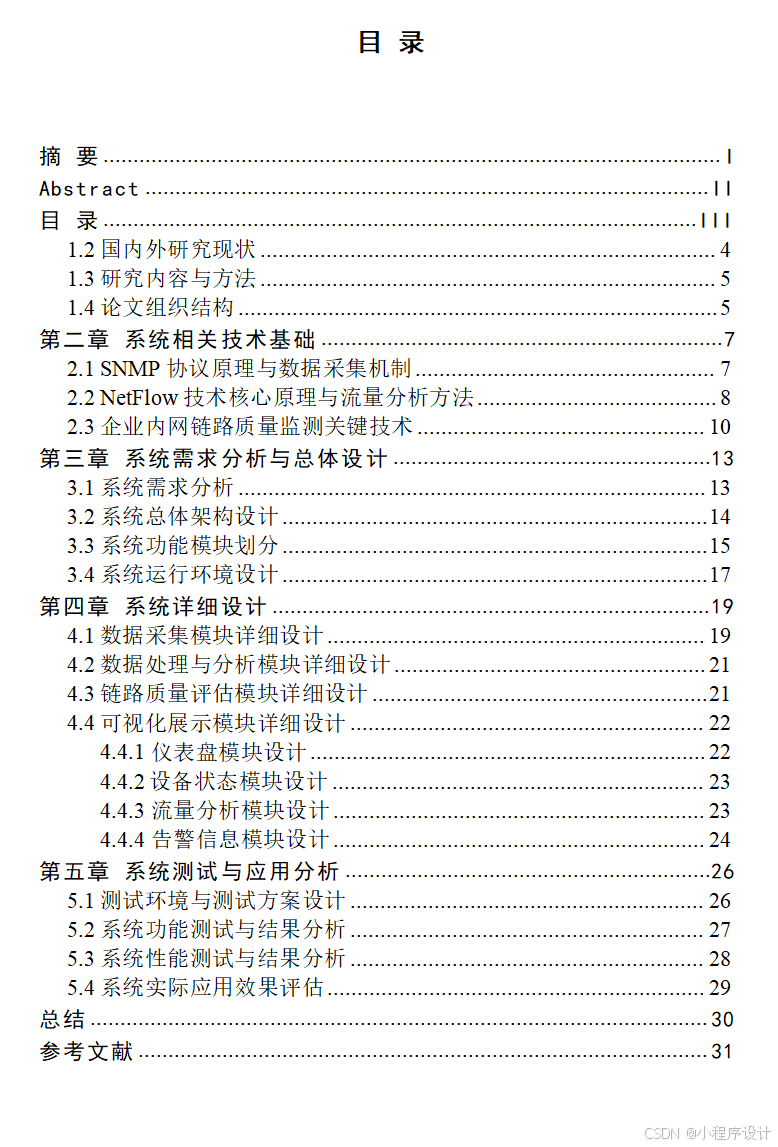

目 录
[摘 要](#摘 要)
[目 录](#目 录)
[1.2 国内外研究现状](#1.2 国内外研究现状)
[1.3 研究内容与方法](#1.3 研究内容与方法)
[1.4 论文组织结构](#1.4 论文组织结构)
[第二章 系统相关技术基础](#第二章 系统相关技术基础)
[2.1 SNMP协议原理与数据采集机制](#2.1 SNMP协议原理与数据采集机制)
[2.2 NetFlow技术核心原理与流量分析方法](#2.2 NetFlow技术核心原理与流量分析方法)
[2.3 企业内网链路质量监测关键技术](#2.3 企业内网链路质量监测关键技术)
[第三章 系统需求分析与总体设计](#第三章 系统需求分析与总体设计)
[3.1 系统需求分析](#3.1 系统需求分析)
[3.2 系统总体架构设计](#3.2 系统总体架构设计)
[3.3 系统功能模块划分](#3.3 系统功能模块划分)
[3.4 系统运行环境设计](#3.4 系统运行环境设计)
[第四章 系统详细设计](#第四章 系统详细设计)
[4.1 数据采集模块详细设计](#4.1 数据采集模块详细设计)
[4.2 数据处理与分析模块详细设计](#4.2 数据处理与分析模块详细设计)
[4.3 链路质量评估模块详细设计](#4.3 链路质量评估模块详细设计)
[4.4 可视化展示模块详细设计](#4.4 可视化展示模块详细设计)
[4.4.1 仪表盘模块设计](#4.4.1 仪表盘模块设计)
[4.4.3 流量分析模块设计](#4.4.3 流量分析模块设计)
[4.4.4 告警信息模块设计](#4.4.4 告警信息模块设计)
[第五章 系统测试与应用分析](#第五章 系统测试与应用分析)
[5.1 测试环境与测试方案设计](#5.1 测试环境与测试方案设计)
[5.2 系统功能测试与结果分析](#5.2 系统功能测试与结果分析)
[5.3 系统性能测试与结果分析](#5.3 系统性能测试与结果分析)
[5.4 系统实际应用效果评估](#5.4 系统实际应用效果评估)
第一章 绪论
1.1 研究背景与意义
数字化转型进程中，企业内网成为业务开展、数据传输、办公协同的核心载体。大中型企业内网架构日趋复杂，终端设备、网络链路、服务器节点数量大幅增加，视频会议、云端办公、大数据传输等高频应用，对链路带宽、延迟、丢包率等关键指标提出更高要求。链路质量异常易导致业务中断、数据传输失败、办公效率下降，严重时造成企业经济损失与信誉影响。传统网络监测方式多依赖人工排查，存在响应滞后、监测范围有限、数据精度不足等问题，无法满足企业内网实时、全面、精准的监测需求。
SNMP协议作为网络管理的标准协议，具备简单易用、兼容性强的优势，可实现对网络设备的状态采集与基础监控。NetFlow技术能够精准统计网络流量的来源、去向、协议类型等细节信息，为链路流量分析提供数据支撑。二者结合构建企业内网链路质量监测系统，可实现链路状态实时采集、流量动态分析、异常精准告警，有效弥补传统监测方式的短板。
研究的理论意义在于，丰富SNMP与NetFlow技术融合应用的研究成果，完善企业内网链路监测的技术体系，为同类监测系统的设计提供理论参考。实际意义在于，解决企业内网链路监测效率低、精度不足的痛点，实现链路质量的全生命周期管理，保障企业业务稳定运行，降低网络运维成本，提升企业内网管理的智能化水平，为企业数字化转型提供网络保障。
1.2 国内外研究现状
国外网络监测技术起步较早，相关研究与应用已形成较为成熟的体系。欧美发达国家的科技企业与科研机构，聚焦协议优化与系统集成，推出多款成熟的监测产品。IBM Tivoli NetView依托SNMP协议，实现多厂商网络设备的统一监控，支持链路状态实时展示与故障定位；Cisco NetFlow Analyzer深度挖掘NetFlow数据，可实现流量异常检测与带宽优化，广泛应用于大中型企业内网管理。学术研究方面，研究重点集中在SNMP协议的性能优化、NetFlow数据的挖掘算法改进，以及多技术融合的监测模型构建，旨在提升监测精度与实时性，部分研究已实现监测系统的智能化自适应调整。
国内研究起步相对较晚，但近年来随着企业数字化转型加速，网络监测技术的研究与应用取得快速发展。国内科研机构聚焦本土企业内网的特点，开展针对性研究，重点解决传统监测系统兼容性差、成本偏高、操作复杂等问题。部分高校提出SNMP与NetFlow融合的改进方案，通过优化数据采集频率与分析算法，提升链路质量监测的精准度；国内网络设备厂商如华为、华三，推出集成两种技术的内网监测产品，适配国内企业内网架构，具备较高的性价比与实用性。
当前国内外研究仍存在不足。国外产品虽成熟，但适配性不足，难以满足国内中小企业内网的个性化需求，且成本较高；国内研究多聚焦技术融合的表层应用，对复杂网络环境下的链路异常预测、数据降噪处理等关键技术研究不够深入，部分系统存在监测延迟、误报率偏高的问题。现有研究尚未形成一套完全适配各类企业内网、兼顾精度与性价比的监测方案，为本研究提供了切入点与研究空间。
1.3 研究内容与方法
研究核心内容围绕基于SNMP+NetFlow的企业内网链路质量监测系统展开，具体分为四个方面。
（1）明确系统需求，结合企业内网的实际场景，梳理链路质量监测的功能需求与非功能需求，确定监测指标、数据采集频率、告警阈值等核心参数。
（3）完成系统总体设计，基于SNMP与NetFlow技术的融合思路，设计系统的总体架构，划分数据采集、数据处理、质量评估、可视化展示等功能模块，明确各模块的核心职责与数据交互流程。
（3）开展系统详细设计，针对各功能模块进行细化设计，包括SNMP数据采集接口设计、NetFlow数据解析算法设计、链路质量评估模型构建、可视化界面布局设计等。
（4）完成系统的实现、测试与优化，基于选定的开发语言与工具，实现各模块功能，搭建测试环境，开展功能测试与性能测试，针对测试中发现的问题进行优化调整，确保系统满足实际应用需求。
研究方法采用理论研究与实践开发相结合的方式，具体包括四种。文献研究法，通过查阅国内外相关期刊、学位论文、会议论文及行业报告，梳理SNMP、NetFlow技术的研究现状与发展趋势，借鉴同类监测系统的设计经验，为系统设计提供理论支撑。需求调研法，深入企业内网运维场景，与运维人员、技术负责人沟通，明确企业对链路质量监测的实际需求，梳理核心痛点，确定系统的设计目标与参数。系统设计法，遵循模块化、标准化的设计原则，采用分层架构设计思路，完成系统总体设计与详细设计，确保系统架构合理、功能完善、可扩展性强。实验测试法，搭建模拟企业内网环境与实际应用环境，采用功能测试、性能测试、兼容性测试等方法，验证系统的功能完整性、性能稳定性与实用性，针对测试问题进行优化迭代。
1.4 论文组织结构
本文共分为六章，各章节内容安排如下。
第一章为绪论，阐述研究背景与意义，梳理国内外研究现状，明确研究内容与方法，介绍论文的整体组织结构，为全文研究奠定基础。
第二章为系统相关技术基础，详细阐述SNMP协议的核心原理、数据采集机制与报文格式，NetFlow技术的核心原理、流量统计方式与数据结构，同时介绍企业内网链路质量监测的关键技术，为系统设计提供技术支撑。
第三章为系统需求分析与总体设计，明确系统的功能需求与非功能需求，设计系统的总体架构，划分功能模块。
第四章为系统详细设计，针对数据采集、数据处理、链路质量评估、可视化展示四个核心模块，进行详细的方案设计，明确各模块的实现细节、算法逻辑与接口设计。
第五章为系统测试与应用分析，搭建测试环境，设计测试方案，开展功能测试与性能测试，分析测试结果，验证系统的有效性与实用性，同时评估系统的实际应用效果，提出系统的改进方向与未来研究展望。
最后为结论部分，总结本文的研究成果、研究创新点与存在的不足，对后续研究工作进行简要展望。

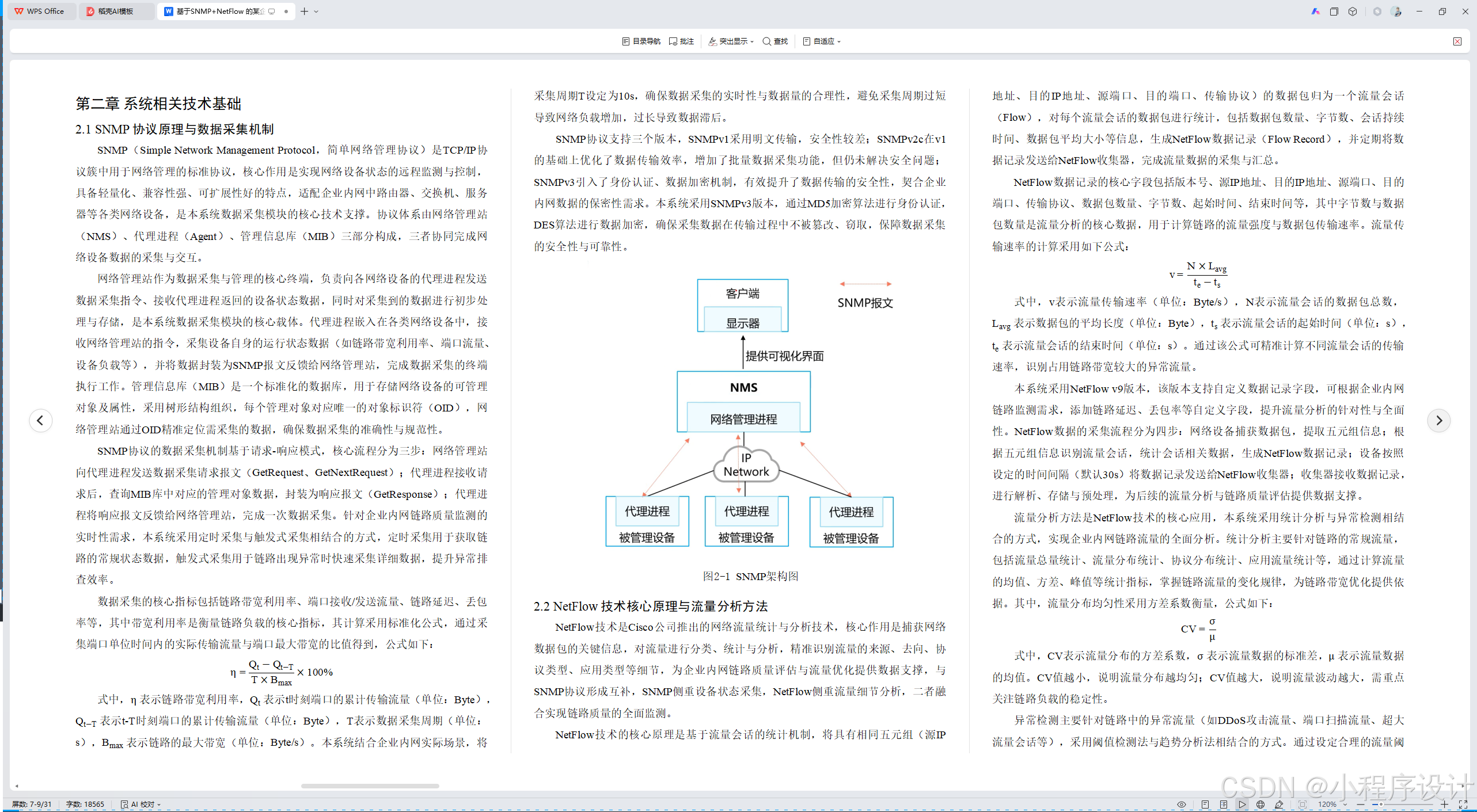

第二章 系统相关技术基础
2.1 SNMP协议原理与数据采集机制
SNMP（Simple Network Management Protocol，简单网络管理协议）是TCP/IP协议簇中用于网络管理的标准协议，核心作用是实现网络设备状态的远程监测与控制，具备轻量化、兼容性强、可扩展性好的特点，适配企业内网中路由器、交换机、服务器等各类网络设备，是本系统数据采集模块的核心技术支撑。协议体系由网络管理站（NMS）、代理进程（Agent）、管理信息库（MIB）三部分构成，三者协同完成网络设备数据的采集与交互。
网络管理站作为数据采集与管理的核心终端，负责向各网络设备的代理进程发送数据采集指令、接收代理进程返回的设备状态数据，同时对采集到的数据进行初步处理与存储，是本系统数据采集模块的核心载体。代理进程嵌入在各类网络设备中，接收网络管理站的指令，采集设备自身的运行状态数据（如链路带宽利用率、端口流量、设备负载等），并将数据封装为SNMP报文反馈给网络管理站，完成数据采集的终端执行工作。管理信息库（MIB）是一个标准化的数据库，用于存储网络设备的可管理对象及属性，采用树形结构组织，每个管理对象对应唯一的对象标识符（OID），网络管理站通过OID精准定位需采集的数据，确保数据采集的准确性与规范性。
SNMP协议的数据采集机制基于请求-响应模式，核心流程分为三步：网络管理站向代理进程发送数据采集请求报文（GetRequest、GetNextRequest）；代理进程接收请求后，查询MIB库中对应的管理对象数据，封装为响应报文（GetResponse）；代理进程将响应报文反馈给网络管理站，完成一次数据采集。针对企业内网链路质量监测的实时性需求，本系统采用定时采集与触发式采集相结合的方式，定时采集用于获取链路的常规状态数据，触发式采集用于链路出现异常时快速采集详细数据，提升异常排查效率。
数据采集的核心指标包括链路带宽利用率、端口接收/发送流量、链路延迟、丢包率等，其中带宽利用率是衡量链路负载的核心指标，其计算采用标准化公式，通过采集端口单位时间内的实际传输流量与端口最大带宽的比值得到，公式如下：
表示链路的最大带宽（单位：Byte/s）。本系统结合企业内网实际场景，将采集周期T设定为10s，确保数据采集的实时性与数据量的合理性，避免采集周期过短导致网络负载增加，过长导致数据滞后。
SNMP协议支持三个版本，SNMPv1采用明文传输，安全性较差；SNMPv2c在v1的基础上优化了数据传输效率，增加了批量数据采集功能，但仍未解决安全问题；SNMPv3引入了身份认证、数据加密机制，有效提升了数据传输的安全性，契合企业内网数据的保密性需求。本系统采用SNMPv3版本，通过MD5加密算法进行身份认证，DES算法进行数据加密，确保采集数据在传输过程中不被篡改、窃取，保障数据采集的安全性与可靠性。
图2-1 SNMP架构图
2.2 NetFlow技术核心原理与流量分析方法
NetFlow技术是Cisco公司推出的网络流量统计与分析技术，核心作用是捕获网络数据包的关键信息，对流量进行分类、统计与分析，精准识别流量的来源、去向、协议类型、应用类型等细节，为企业内网链路质量评估与流量优化提供数据支撑，与SNMP协议形成互补，SNMP侧重设备状态采集，NetFlow侧重流量细节分析，二者融合实现链路质量的全面监测。
NetFlow技术的核心原理是基于流量会话的统计机制，将具有相同五元组（源IP地址、目的IP地址、源端口、目的端口、传输协议）的数据包归为一个流量会话（Flow），对每个流量会话的数据包进行统计，包括数据包数量、字节数、会话持续时间、数据包平均大小等信息，生成NetFlow数据记录（Flow Record），并定期将数据记录发送给NetFlow收集器，完成流量数据的采集与汇总。
NetFlow数据记录的核心字段包括版本号、源IP地址、目的IP地址、源端口、目的端口、传输协议、数据包数量、字节数、起始时间、结束时间等，其中字节数与数据包数量是流量分析的核心数据，用于计算链路的流量强度与数据包传输速率。流量传输速率的计算采用如下公式：
式中，v表示流量传输速率（单位：Byte/s），N表示流量会话的数据包总数， 表示数据包的平均长度（单位：Byte），
表示流量会话的起始时间（单位：s），
表示流量会话的结束时间（单位：s）。通过该公式可精准计算不同流量会话的传输速率，识别占用链路带宽较大的异常流量。
本系统采用NetFlow v9版本，该版本支持自定义数据记录字段，可根据企业内网链路监测需求，添加链路延迟、丢包率等自定义字段，提升流量分析的针对性与全面性。NetFlow数据的采集流程分为四步：网络设备捕获数据包，提取五元组信息；根据五元组信息识别流量会话，统计会话相关数据，生成NetFlow数据记录；设备按照设定的时间间隔（默认30s）将数据记录发送给NetFlow收集器；收集器接收数据记录，进行解析、存储与预处理，为后续的流量分析与链路质量评估提供数据支撑。
流量分析方法是NetFlow技术的核心应用，本系统采用统计分析与异常检测相结合的方式，实现企业内网链路流量的全面分析。统计分析主要针对链路的常规流量，包括流量总量统计、流量分布统计、协议分布统计、应用流量统计等，通过计算流量的均值、方差、峰值等统计指标，掌握链路流量的变化规律，为链路带宽优化提供依据。其中，流量分布均匀性采用方差系数衡量，公式如下：
式中，CV表示流量分布的方差系数，
表示流量数据的标准差，
表示流量数据的均值。CV值越小，说明流量分布越均匀；CV值越大，说明流量波动越大，需重点关注链路负载的稳定性。
异常检测主要针对链路中的异常流量（如DDoS攻击流量、端口扫描流量、超大流量会话等），采用阈值检测法与趋势分析法相结合的方式。通过设定合理的流量阈值（如单会话最大带宽占用率、单位时间内数据包数量阈值），当检测到流量指标超过阈值时，判定为流量异常；同时通过分析流量的变化趋势，识别流量的突变、持续攀升等异常情况，及时发出告警，为链路异常排查提供支撑。

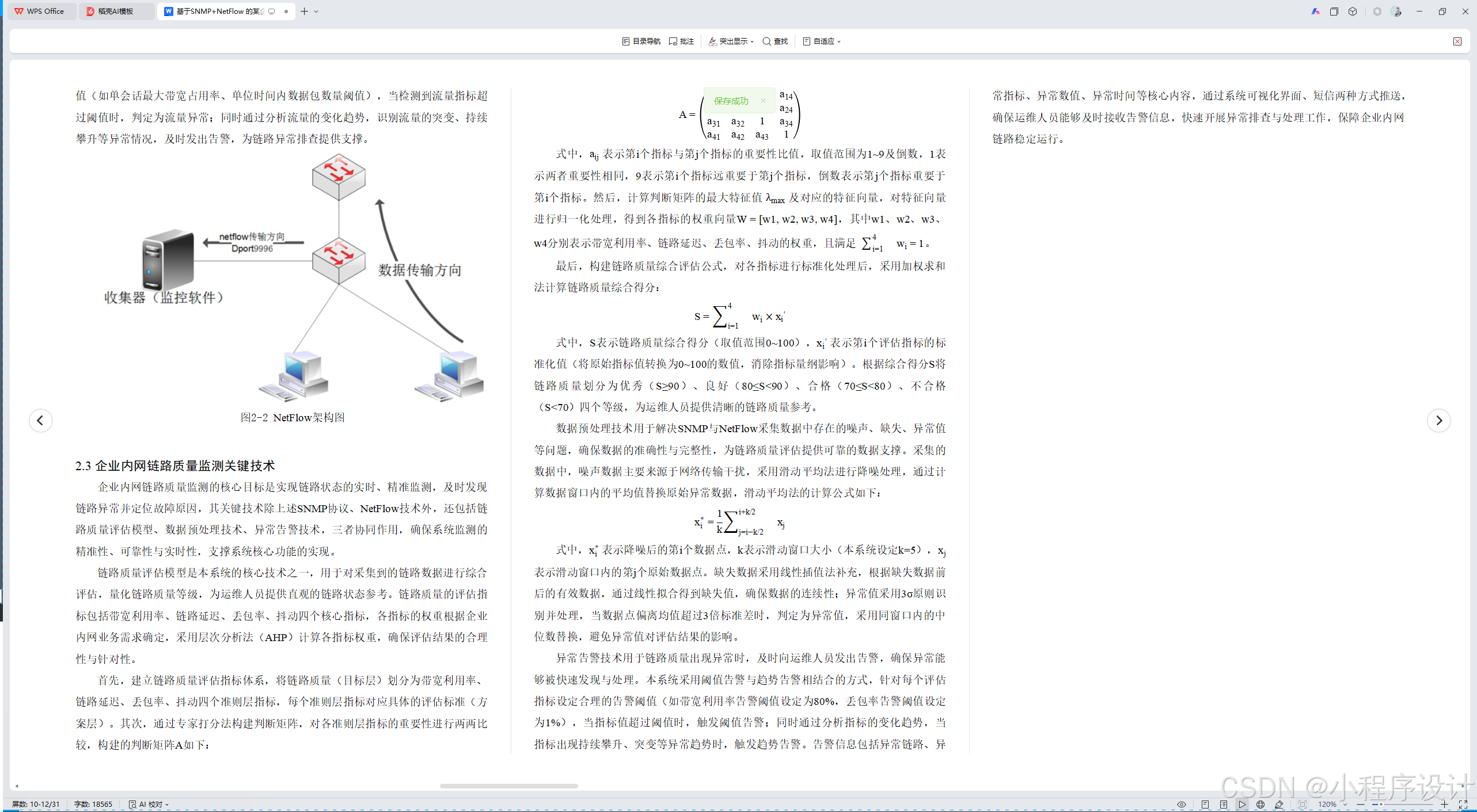

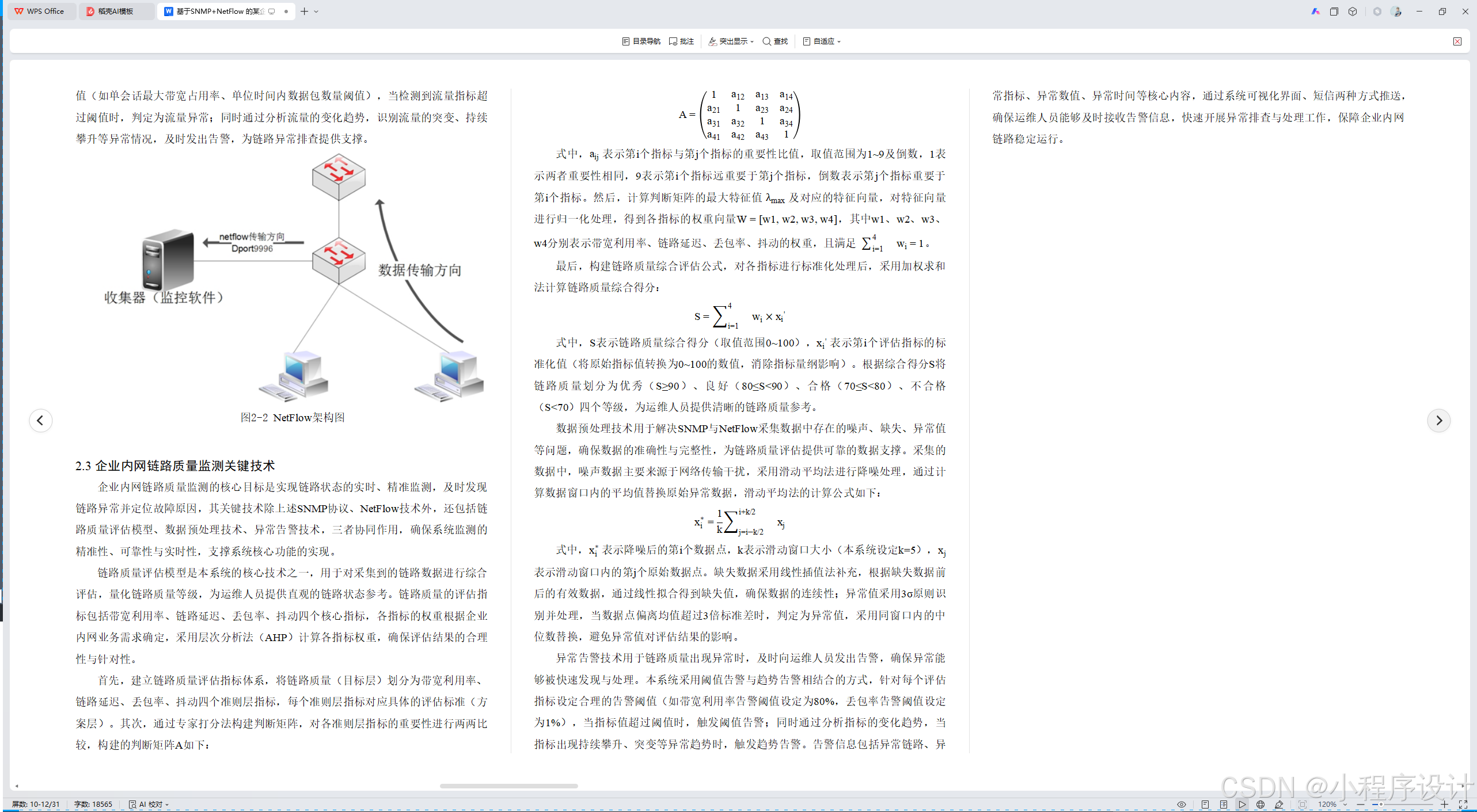

图2-2 NetFlow架构图
2.3 企业内网链路质量监测关键技术
企业内网链路质量监测的核心目标是实现链路状态的实时、精准监测，及时发现链路异常并定位故障原因，其关键技术除上述SNMP协议、NetFlow技术外，还包括链路质量评估模型、数据预处理技术、异常告警技术，三者协同作用，确保系统监测的精准性、可靠性与实时性，支撑系统核心功能的实现。
链路质量评估模型是本系统的核心技术之一，用于对采集到的链路数据进行综合评估，量化链路质量等级，为运维人员提供直观的链路状态参考。链路质量的评估指标包括带宽利用率、链路延迟、丢包率、抖动四个核心指标，各指标的权重根据企业内网业务需求确定，采用层次分析法（AHP）计算各指标权重，确保评估结果的合理性与针对性。
首先，建立链路质量评估指标体系，将链路质量（目标层）划分为带宽利用率、链路延迟、丢包率、抖动四个准则层指标，每个准则层指标对应具体的评估标准（方案层）。其次，通过专家打分法构建判断矩阵，对各准则层指标的重要性进行两两比较，构建的判断矩阵A如下：
式中，
表示第i个指标与第j个指标的重要性比值，取值范围为1~9及倒数，1表示两者重要性相同，9表示第i个指标远重要于第j个指标，倒数表示第j个指标重要于第i个指标。然后，计算判断矩阵的最大特征值
及对应的特征向量，对特征向量进行归一化处理，得到各指标的权重向量W = w1, w2, w3, w4，其中w1、w2、w3、w4分别表示带宽利用率、链路延迟、丢包率、抖动的权重，且满足
。
最后，构建链路质量综合评估公式，对各指标进行标准化处理后，采用加权求和法计算链路质量综合得分：
表示第i个评估指标的标准化值（将原始指标值转换为0~100的数值，消除指标量纲影响）。根据综合得分S将链路质量划分为优秀（S≥90）、良好（80≤S<90）、合格（70≤S<80）、不合格（S<70）四个等级，为运维人员提供清晰的链路质量参考。
数据预处理技术用于解决SNMP与NetFlow采集数据中存在的噪声、缺失、异常值等问题，确保数据的准确性与完整性，为链路质量评估提供可靠的数据支撑。采集的数据中，噪声数据主要来源于网络传输干扰，采用滑动平均法进行降噪处理，通过计算数据窗口内的平均值替换原始异常数据，滑动平均法的计算公式如下：
式中，
表示降噪后的第i个数据点，k表示滑动窗口大小（本系统设定k=5），
表示滑动窗口内的第j个原始数据点。缺失数据采用线性插值法补充，根据缺失数据前后的有效数据，通过线性拟合得到缺失值，确保数据的连续性；异常值采用3σ原则识别并处理，当数据点偏离均值超过3倍标准差时，判定为异常值，采用同窗口内的中位数替换，避免异常值对评估结果的影响。
异常告警技术用于链路质量出现异常时，及时向运维人员发出告警，确保异常能够被快速发现与处理。本系统采用阈值告警与趋势告警相结合的方式，针对每个评估指标设定合理的告警阈值（如带宽利用率告警阈值设定为80%，丢包率告警阈值设定为1%），当指标值超过阈值时，触发阈值告警；同时通过分析指标的变化趋势，当指标出现持续攀升、突变等异常趋势时，触发趋势告警。告警信息包括异常链路、异常指标、异常数值、异常时间等核心内容，通过系统可视化界面、短信两种方式推送，确保运维人员能够及时接收告警信息，快速开展异常排查与处理工作，保障企业内网链路稳定运行。
第三章 系统需求分析与总体设计
3.1 系统需求分析
系统需求分析基于企业内网实际运维场景，结合SNMP+NetFlow融合技术的应用特点，明确系统需实现的功能的核心目标，梳理功能需求、非功能需求及数据需求，为系统总体设计提供明确依据。需求分析严格遵循实用性、针对性、可扩展性原则，贴合企业内网链路结构复杂、终端设备多样、业务对链路稳定性要求高的特点，解决传统监测方式存在的响应滞后、数据不全面、排查效率低等痛点。
功能需求是系统设计的核心，聚焦企业内网链路质量监测的核心场景，明确系统需具备数据采集、数据处理、质量评估、可视化展示、异常告警等核心功能，各功能模块需协同工作，实现链路质量的全流程监测与管理。非功能需求侧重系统的稳定性、实时性、可扩展性与安全性，保障系统在复杂内网环境下长期稳定运行，满足不同规模企业的个性化需求。数据需求明确系统需采集、处理、存储的各类数据，包括链路状态数据、流量数据、告警数据等，明确数据格式与采集频率。
为清晰呈现系统核心需求，结合企业内网实际运维需求，整理系统需求明细如下表所示，涵盖功能、非功能、数据三类核心需求，明确需求描述与具体要求，为后续系统设计提供精准支撑。
表3-1 系统需求明细
|----------|----------|-------------------------------|-------------------------------------|
| 需求类型 | 需求名称 | 需求描述 | 具体要求 |
| 功能需求 | 多源数据采集 | 通过SNMP、NetFlow技术采集内网链路及设备相关数据 | 支持路由器、交换机等设备，采集周期10-30s可调，数据准确率≥99% |
| 功能需求 | 链路质量评估 | 基于采集数据对链路质量进行综合评估，量化质量等级 | 支持带宽、延迟等4类核心指标，评估延迟≤1s，等级划分符合企业标准 |
| 功能需求 | 可视化展示 | 以图表形式展示链路状态、流量分布、评估结果等数据 | 支持折线图、饼图等多种图表，数据实时刷新，界面操作便捷 |
| 功能需求 | 异常告警 | 链路出现异常时，及时推送告警信息并定位异常原因 | 告警延迟≤5s，支持界面、短信推送，告警准确率≥98% |
| 功能需求 | 数据存储与查询 | 存储采集数据、评估结果、告警记录，支持多条件查询 | 数据存储时长≥1年，查询响应时间≤3s，支持按链路、时间筛选 |
| 非功能需求 | 实时性 | 系统数据采集、处理、展示及告警需满足实时性要求 | 数据采集周期≤30s，数据处理延迟≤1s，告警推送延迟≤5s |
| 非功能需求 | 稳定性 | 系统在复杂内网环境下长期运行，无异常崩溃 | 连续运行时间≥99.9%，故障恢复时间≤10min |
| 非功能需求 | 可扩展性 | 支持新增内网设备、链路及监测指标，适配企业规模扩大 | 新增设备/链路配置便捷，无需大规模修改系统代码 |
| 非功能需求 | 安全性 | 保障系统数据传输、存储安全，防止数据泄露、篡改 | 采用加密传输，支持用户权限分级管理，数据定期备份 |
| 数据需求 | 链路状态数据 | 采集内网各链路的核心运行状态数据 | 包括带宽利用率、延迟、丢包率、抖动，格式为JSON |
| 数据需求 | 流量数据 | 通过NetFlow采集链路流量的详细数据 | 包括源/目的IP、端口、流量大小、协议类型，按会话统计 |
| 数据需求 | 告警与评估数据 | 存储链路质量评估结果及异常告警相关数据 | 评估结果含得分、等级，告警数据含异常类型、时间、位置 |
需求分析过程中，通过与企业内网运维人员、技术负责人多次沟通确认，剔除冗余需求，补充核心痛点需求，确保需求明细贴合实际应用场景，无遗漏、无冗余，为系统总体设计、模块划分及后续开发实现奠定坚实基础。

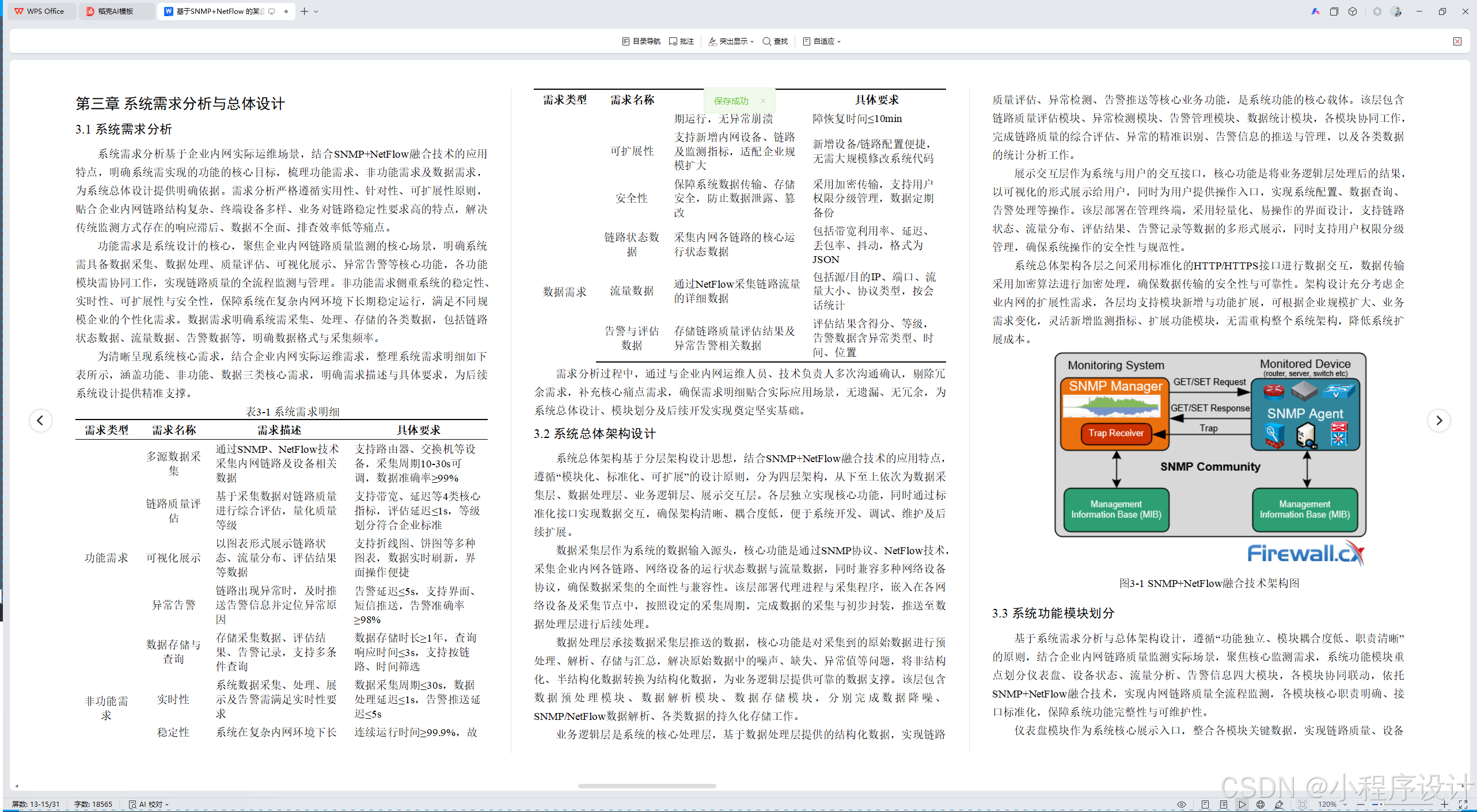

3.2 系统总体架构设计
系统总体架构基于分层架构设计思想，结合SNMP+NetFlow融合技术的应用特点，遵循"模块化、标准化、可扩展"的设计原则，分为四层架构，从下至上依次为数据采集层、数据处理层、业务逻辑层、展示交互层。各层独立实现核心功能，同时通过标准化接口实现数据交互，确保架构清晰、耦合度低，便于系统开发、调试、维护及后续扩展。
数据采集层作为系统的数据输入源头，核心功能是通过SNMP协议、NetFlow技术，采集企业内网各链路、网络设备的运行状态数据与流量数据，同时兼容多种网络设备协议，确保数据采集的全面性与兼容性。该层部署代理进程与采集程序，嵌入在各网络设备及采集节点中，按照设定的采集周期，完成数据的采集与初步封装，推送至数据处理层进行后续处理。
数据处理层承接数据采集层推送的数据，核心功能是对采集到的原始数据进行预处理、解析、存储与汇总，解决原始数据中的噪声、缺失、异常值等问题，将非结构化、半结构化数据转换为结构化数据，为业务逻辑层提供可靠的数据支撑。该层包含数据预处理模块、数据解析模块、数据存储模块，分别完成数据降噪、SNMP/NetFlow数据解析、各类数据的持久化存储工作。
业务逻辑层是系统的核心处理层，基于数据处理层提供的结构化数据，实现链路质量评估、异常检测、告警推送等核心业务功能，是系统功能的核心载体。该层包含链路质量评估模块、异常检测模块、告警管理模块、数据统计模块，各模块协同工作，完成链路质量的综合评估、异常的精准识别、告警信息的推送与管理，以及各类数据的统计分析工作。
展示交互层作为系统与用户的交互接口，核心功能是将业务逻辑层处理后的结果，以可视化的形式展示给用户，同时为用户提供操作入口，实现系统配置、数据查询、告警处理等操作。该层部署在管理终端，采用轻量化、易操作的界面设计，支持链路状态、流量分布、评估结果、告警记录等数据的多形式展示，同时支持用户权限分级管理，确保系统操作的安全性与规范性。
系统总体架构各层之间采用标准化的HTTP/HTTPS接口进行数据交互，数据传输采用加密算法进行加密处理，确保数据传输的安全性与可靠性。架构设计充分考虑企业内网的扩展性需求，各层均支持模块新增与功能扩展，可根据企业规模扩大、业务需求变化，灵活新增监测指标、扩展功能模块，无需重构整个系统架构，降低系统扩展成本。
图3-1 SNMP+NetFlow融合技术架构图
3.3 系统功能模块划分
基于系统需求分析与总体架构设计，遵循"功能独立、模块耦合度低、职责清晰"的原则，结合企业内网链路质量监测实际场景，聚焦核心监测需求，系统功能模块重点划分仪表盘、设备状态、流量分析、告警信息四大模块，各模块协同联动，依托SNMP+NetFlow融合技术，实现内网链路质量全流程监测，各模块核心职责明确、接口标准化，保障系统功能完整性与可维护性。
仪表盘模块作为系统核心展示入口，整合各模块关键数据，实现链路质量、设备运行、流量分布、告警情况的集中可视化呈现。模块支持自定义展示布局，可直观呈现核心监测指标统计数据、链路质量综合评分、异常告警数量、流量峰值等关键信息，采用折线图、饼图、数字卡片等多种形式，清晰呈现内网链路整体运行态势，为运维人员快速掌握系统整体状态提供便捷支撑，无需切换模块即可获取核心监测数据。
设备状态模块专注于企业内网各类网络设备的实时监测，通过SNMPv3协议采集路由器、交换机等设备的运行数据，包括设备在线状态、端口流量、CPU负载、内存占用等核心参数。模块支持设备分类管理、单个设备详情查看，可精准定位设备异常状态，记录设备运行历史数据，便于运维人员排查设备故障，掌握设备运行规律，为设备运维、升级提供数据支撑，保障内网设备稳定运行。
流量分析模块基于NetFlow v9技术，实现内网链路流量的精准统计与深度分析。模块采集各链路流量会话数据，解析源/目的IP、端口、协议类型、流量大小等核心信息，完成流量总量、流量分布、协议占比、应用流量等统计分析，识别超大流量会话、异常流量等情况，生成流量分析报告，为链路带宽优化、流量管控提供数据依据，缓解链路拥堵问题。
告警信息模块承担链路与设备异常的检测、告警推送与管理职责，结合阈值检测法与趋势分析法，精准识别带宽利用率过高、丢包率超标、设备离线等异常情况。模块自动生成告警信息，明确标注异常类型、异常链路/设备、异常数值、发生时间等核心内容，支持系统界面、短信双渠道推送，同时存储告警历史记录，支持告警查询、确认、处理跟踪，确保异常及时发现、快速处置，保障内网链路稳定。
图3-2 功能结构图

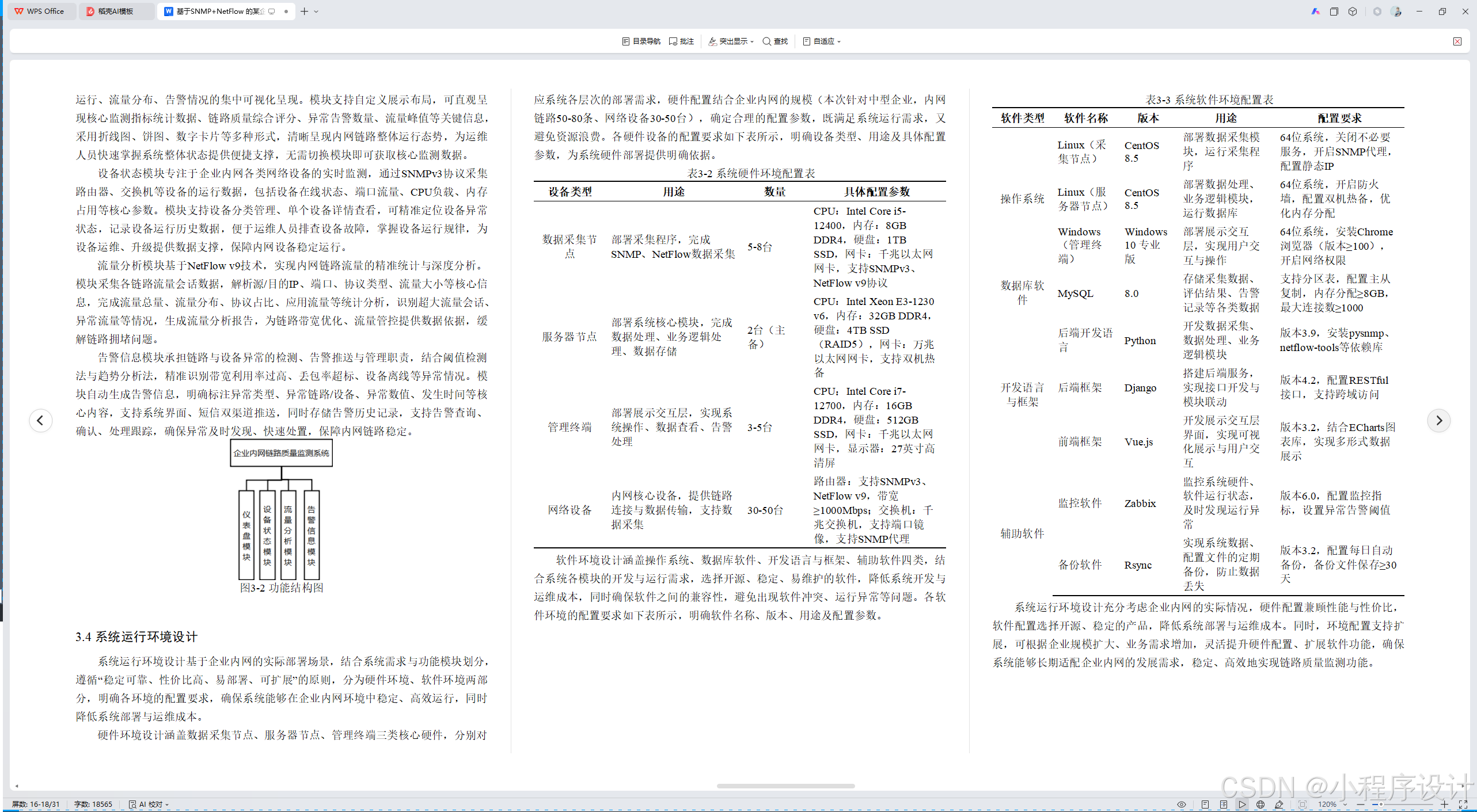

3.4 系统运行环境设计
系统运行环境设计基于企业内网的实际部署场景，结合系统需求与功能模块划分，遵循"稳定可靠、性价比高、易部署、可扩展"的原则，分为硬件环境、软件环境两部分，明确各环境的配置要求，确保系统能够在企业内网环境中稳定、高效运行，同时降低系统部署与运维成本。
硬件环境设计涵盖数据采集节点、服务器节点、管理终端三类核心硬件，分别对应系统各层次的部署需求，硬件配置结合企业内网的规模（本次针对中型企业，内网链路50-80条、网络设备30-50台），确定合理的配置参数，既满足系统运行需求，又避免资源浪费。各硬件设备的配置要求如下表所示，明确设备类型、用途及具体配置参数，为系统硬件部署提供明确依据。
表3-2 系统硬件环境配置表
|----------|-----------------------------|--------|---------------------------------------------------------------------------------|
| 设备类型 | 用途 | 数量 | 具体配置参数 |
| 数据采集节点 | 部署采集程序，完成SNMP、NetFlow数据采集 | 5-8台 | CPU：Intel Core i5-12400，内存：8GB DDR4，硬盘：1TB SSD，网卡：千兆以太网网卡，支持SNMPv3、NetFlow v9协议 |
| 服务器节点 | 部署系统核心模块，完成数据处理、业务逻辑处理、数据存储 | 2台（主备） | CPU：Intel Xeon E3-1230 v6，内存：32GB DDR4，硬盘：4TB SSD（RAID5），网卡：万兆以太网网卡，支持双机热备 |
| 管理终端 | 部署展示交互层，实现系统操作、数据查看、告警处理 | 3-5台 | CPU：Intel Core i7-12700，内存：16GB DDR4，硬盘：512GB SSD，网卡：千兆以太网网卡，显示器：27英寸高清屏 |
| 网络设备 | 内网核心设备，提供链路连接与数据传输，支持数据采集 | 30-50台 | 路由器：支持SNMPv3、NetFlow v9，带宽≥1000Mbps；交换机：千兆交换机，支持端口镜像，支持SNMP代理 |
软件环境设计涵盖操作系统、数据库软件、开发语言与框架、辅助软件四类，结合系统各模块的开发与运行需求，选择开源、稳定、易维护的软件，降低系统开发与运维成本，同时确保软件之间的兼容性，避免出现软件冲突、运行异常等问题。各软件环境的配置要求如下表所示，明确软件名称、版本、用途及配置参数。
表3-3 系统软件环境配置表
|----------|---------------|----------------|-------------------------|----------------------------------|
| 软件类型 | 软件名称 | 版本 | 用途 | 配置要求 |
| 操作系统 | Linux（采集节点） | CentOS 8.5 | 部署数据采集模块，运行采集程序 | 64位系统，关闭不必要服务，开启SNMP代理，配置静态IP |
| 操作系统 | Linux（服务器节点） | CentOS 8.5 | 部署数据处理、业务逻辑模块，运行数据库 | 64位系统，开启防火墙，配置双机热备，优化内存分配 |
| 操作系统 | Windows（管理终端） | Windows 10 专业版 | 部署展示交互层，实现用户交互与操作 | 64位系统，安装Chrome浏览器（版本≥100），开启网络权限 |
| 数据库软件 | MySQL | 8.0 | 存储采集数据、评估结果、告警记录等各类数据 | 支持分区表，配置主从复制，内存分配≥8GB，最大连接数≥1000 |
| 开发语言与框架 | 后端开发语言 | Python | 开发数据采集、数据处理、业务逻辑模块 | 版本3.9，安装pysnmp、netflow-tools等依赖库 |
| 开发语言与框架 | 后端框架 | Django | 搭建后端服务，实现接口开发与模块联动 | 版本4.2，配置RESTful接口，支持跨域访问 |
| 开发语言与框架 | 前端框架 | Vue.js | 开发展示交互层界面，实现可视化展示与用户交互 | 版本3.2，结合ECharts图表库，实现多形式数据展示 |
| 辅助软件 | 监控软件 | Zabbix | 监控系统硬件、软件运行状态，及时发现运行异常 | 版本6.0，配置监控指标，设置异常告警阈值 |
| 辅助软件 | 备份软件 | Rsync | 实现系统数据、配置文件的定期备份，防止数据丢失 | 版本3.2，配置每日自动备份，备份文件保存≥30天 |
系统运行环境设计充分考虑企业内网的实际情况，硬件配置兼顾性能与性价比，软件配置选择开源、稳定的产品，降低系统部署与运维成本。同时，环境配置支持扩展，可根据企业规模扩大、业务需求增加，灵活提升硬件配置、扩展软件功能，确保系统能够长期适配企业内网的发展需求，稳定、高效地实现链路质量监测功能。

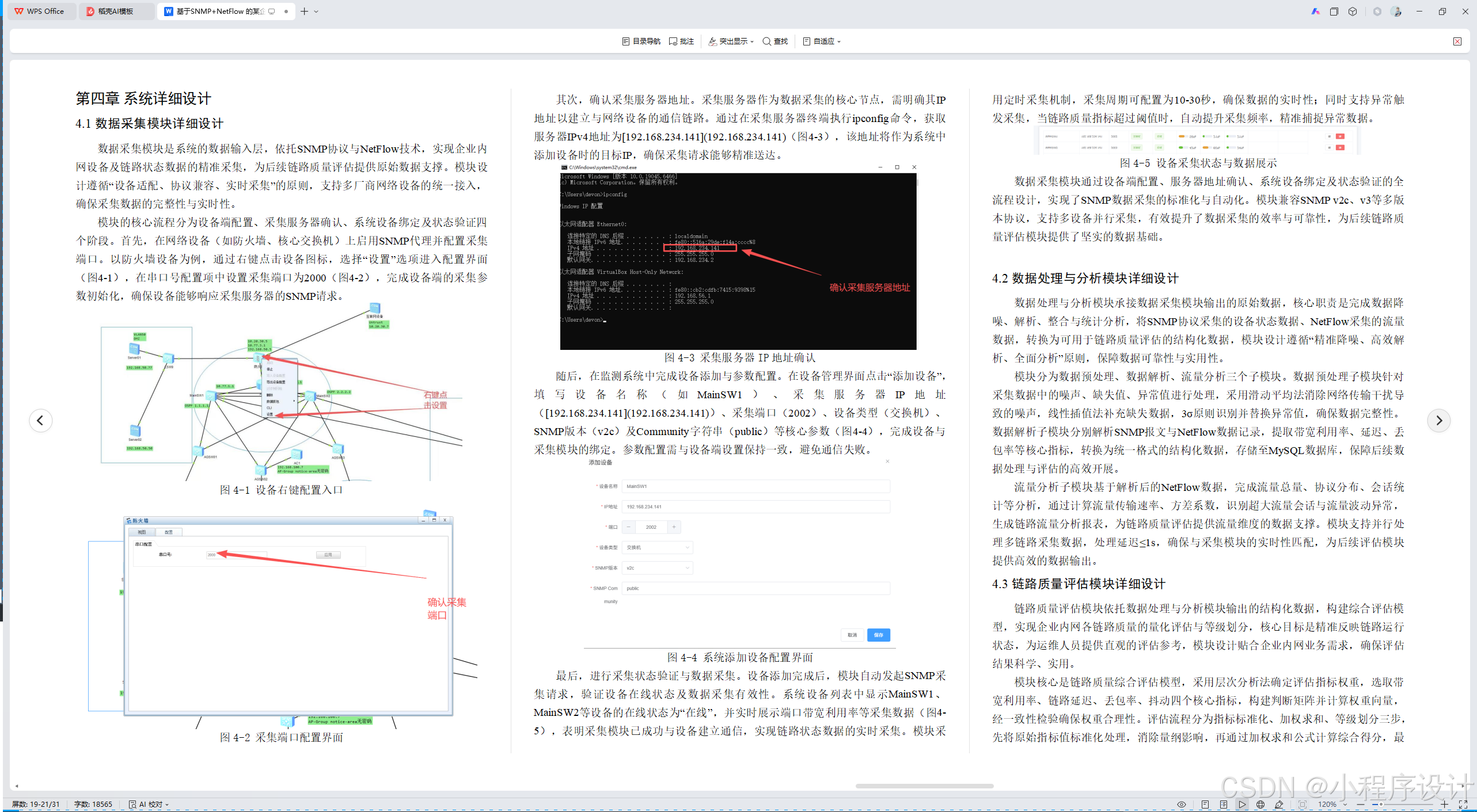

第四章 系统详细设计
4.1 数据采集模块详细设计
数据采集模块是系统的数据输入层，依托SNMP协议与NetFlow技术，实现企业内网设备及链路状态数据的精准采集，为后续链路质量评估提供原始数据支撑。模块设计遵循"设备适配、协议兼容、实时采集"的原则，支持多厂商网络设备的统一接入，确保采集数据的完整性与实时性。
模块的核心流程分为设备端配置、采集服务器确认、系统设备绑定及状态验证四个阶段。首先，在网络设备（如防火墙、核心交换机）上启用SNMP代理并配置采集端口。以防火墙设备为例，通过右键点击设备图标，选择"设置"选项进入配置界面（图4-1），在串口号配置项中设置采集端口为2000（图4-2），完成设备端的采集参数初始化，确保设备能够响应采集服务器的SNMP请求。
图4-1 设备右键配置入口
图4-2 采集端口配置界面
其次，确认采集服务器地址。采集服务器作为数据采集的核心节点，需明确其IP地址以建立与网络设备的通信链路。通过在采集服务器终端执行ipconfig命令，获取服务器IPv4地址为192.168.234.141(192.168.234.141)（图4-3），该地址将作为系统中添加设备时的目标IP，确保采集请求能够精准送达。
图4-3 采集服务器IP地址确认
随后，在监测系统中完成设备添加与参数配置。在设备管理界面点击"添加设备"，填写设备名称（如MainSW1）、采集服务器IP地址（192.168.234.141(192.168.234.141)）、采集端口（2002）、设备类型（交换机）、SNMP版本（v2c）及Community字符串（public）等核心参数（图4-4），完成设备与采集模块的绑定。参数配置需与设备端设置保持一致，避免通信失败。
图4-4 系统添加设备配置界面
最后，进行采集状态验证与数据采集。设备添加完成后，模块自动发起SNMP采集请求，验证设备在线状态及数据采集有效性。系统设备列表中显示MainSW1、MainSW2等设备的在线状态为"在线"，并实时展示端口带宽利用率等采集数据（图4-5），表明采集模块已成功与设备建立通信，实现链路状态数据的实时采集。模块采用定时采集机制，采集周期可配置为10-30秒，确保数据的实时性；同时支持异常触发采集，当链路质量指标超过阈值时，自动提升采集频率，精准捕捉异常数据。
图4-5 设备采集状态与数据展示
数据采集模块通过设备端配置、服务器地址确认、系统设备绑定及状态验证的全流程设计，实现了SNMP数据采集的标准化与自动化。模块兼容SNMP v2c、v3等多版本协议，支持多设备并行采集，有效提升了数据采集的效率与可靠性，为后续链路质量评估模块提供了坚实的数据基础。
4.2 数据处理与分析模块详细设计
数据处理与分析模块承接数据采集模块输出的原始数据，核心职责是完成数据降噪、解析、整合与统计分析，将SNMP协议采集的设备状态数据、NetFlow采集的流量数据，转换为可用于链路质量评估的结构化数据，模块设计遵循"精准降噪、高效解析、全面分析"原则，保障数据可靠性与实用性。
模块分为数据预处理、数据解析、流量分析三个子模块。数据预处理子模块针对采集数据中的噪声、缺失值、异常值进行处理，采用滑动平均法消除网络传输干扰导致的噪声，线性插值法补充缺失数据，3σ原则识别并替换异常值，确保数据完整性。数据解析子模块分别解析SNMP报文与NetFlow数据记录，提取带宽利用率、延迟、丢包率等核心指标，转换为统一格式的结构化数据，存储至MySQL数据库，保障后续数据处理与评估的高效开展。
流量分析子模块基于解析后的NetFlow数据，完成流量总量、协议分布、会话统计等分析，通过计算流量传输速率、方差系数，识别超大流量会话与流量波动异常，生成链路流量分析报表，为链路质量评估提供流量维度的数据支撑。模块支持并行处理多链路采集数据，处理延迟≤1s，确保与采集模块的实时性匹配，为后续评估模块提供高效的数据输出。
4.3 链路质量评估模块详细设计
链路质量评估模块依托数据处理与分析模块输出的结构化数据，构建综合评估模型，实现企业内网各链路质量的量化评估与等级划分，核心目标是精准反映链路运行状态，为运维人员提供直观的评估参考，模块设计贴合企业内网业务需求，确保评估结果科学、实用。
模块核心是链路质量综合评估模型，采用层次分析法确定评估指标权重，选取带宽利用率、链路延迟、丢包率、抖动四个核心指标，构建判断矩阵并计算权重向量，经一致性检验确保权重合理性。评估流程分为指标标准化、加权求和、等级划分三步，先将原始指标值标准化处理，消除量纲影响，再通过加权求和公式计算综合得分，最后根据得分划分质量等级。
模块支持评估参数自定义配置，运维人员可根据业务优先级调整各指标权重与等级阈值，评估结果实时展示在系统界面，包含链路名称、综合得分、质量等级及各指标明细。同时，模块自动记录评估历史数据，支持链路质量趋势分析，便于运维人员预判链路运行状态，提前排查潜在异常，保障内网链路稳定。
4.4 可视化展示模块详细设计
4.4.1 仪表盘模块设计
仪表盘模块作为系统的核心入口，承担内网链路与设备运行态势的集中可视化展示功能，为运维人员提供全局视角下的关键数据概览。模块界面采用分区布局，顶部设置"设备总数""在线设备""当前告警"三类数字卡片，以醒目数值直观呈现系统整体运行规模与异常态势；中部左侧为"核心链路带宽利用率"折线图，按时间维度展示链路负载变化趋势，右侧为"设备CPU使用率"柱状图，对比多设备的计算资源占用情况；底部嵌入"流量趋势分析"图表，反映全网流量的时间分布特征。
模块设计遵循"轻量化、实时性、可定制"原则，所有数据刷新间隔不超过5秒，确保运维人员获取最新状态。界面支持自定义组件布局，可根据运维优先级调整展示项，同时通过颜色编码（如蓝色表示正常、橙色表示预警、红色表示异常）强化视觉区分度。该模块有效降低了运维人员的信息获取成本，实现从"被动排查"到"主动预判"的监测模式转变，为后续精细化运维提供决策支撑。
图4-6 仪表盘模块设计图
4.4.2设备状态模块设计
设备状态模块聚焦内网网络设备的全生命周期监测，以列表化形式呈现设备核心运行参数与健康状态，支持精准定位异常设备。模块界面左侧为导航栏，右侧为设备列表主区域，列表包含设备名称、IP地址、端口、设备类型、运行状态、CPU使用率、内存使用率、带宽利用率等核心字段，其中运行状态采用颜色标识（绿色代表在线、黄色代表警告、红色代表离线），直观区分设备健康等级。
模块支持多维度筛选与搜索功能，可按设备类型、运行状态、IP地址段快速定位目标设备；操作栏提供"编辑""删除"按钮，支持设备配置的动态调整与批量管理。数据层面，模块实时拉取SNMP采集的设备状态数据，更新频率与采集周期保持同步，确保状态展示的准确性。该模块通过结构化信息呈现与便捷操作设计，大幅提升了设备运维的响应效率，为故障排查提供了精准的数据支撑。
图4-7 设备状态模块设计图
4.4.3 流量分析模块设计
流量分析模块依托NetFlow采集的流量数据，实现内网链路流量的深度解析与趋势研判，为带宽优化与异常流量识别提供依据。模块界面顶部设置流量统计卡片，展示"总流量""流入流量""流出流量""总数据包""平均流速""活跃连接数"等关键指标，以量化数据直观反映链路流量负载；中部为"流量趋势"折线图，支持按小时、天、周等时间维度切换，对比流入与流出流量的变化趋势，识别流量峰值与波动规律。
模块设计采用"总览-明细"分层逻辑，先通过统计卡片掌握流量整体情况，再通过趋势图分析流量变化规律，同时支持导出流量分析报表，为带宽扩容与流量管控提供数据支撑。数据处理层面，模块对NetFlow原始数据进行解析与聚合，按协议类型、应用类别、IP地址段进行流量分类，精准定位占用带宽的核心业务与异常会话。该模块有效弥补了传统监测中"只知带宽占用、不知流量来源"的短板，提升了流量管理的精细化水平。
图4-8 流量分析模块设计图
4.4.4 告警信息模块设计
告警信息模块承担链路与设备异常的全流程管理，实现告警的精准触发、高效推送与闭环处理，保障内网稳定运行。模块界面左侧为导航栏，右侧为告警列表主区域，列表包含告警ID、级别（红色代表紧急、橙色代表重要、黄色代表警告）、状态、设备名称、IP地址、告警名称、告警信息、告警时间等字段，支持按告警级别、状态、设备进行筛选与分页展示；操作栏提供"查看""处理"按钮，支持告警的状态更新与处理记录留存。
模块底部设置"告警统计"与"设备告警排行"组件，从时间维度与设备维度分析告警分布规律，识别高频异常设备与典型故障类型。告警触发机制结合阈值检测与趋势分析，当链路带宽利用率、设备CPU使用率等指标超过预设阈值，或出现流量突变、设备离线等异常趋势时，自动生成告警并通过系统界面、短信双渠道推送。该模块通过闭环式告警管理流程，大幅缩短了异常响应时间，提升了运维处置的规范性与高效性。
图4-9 告警信息模块设计图

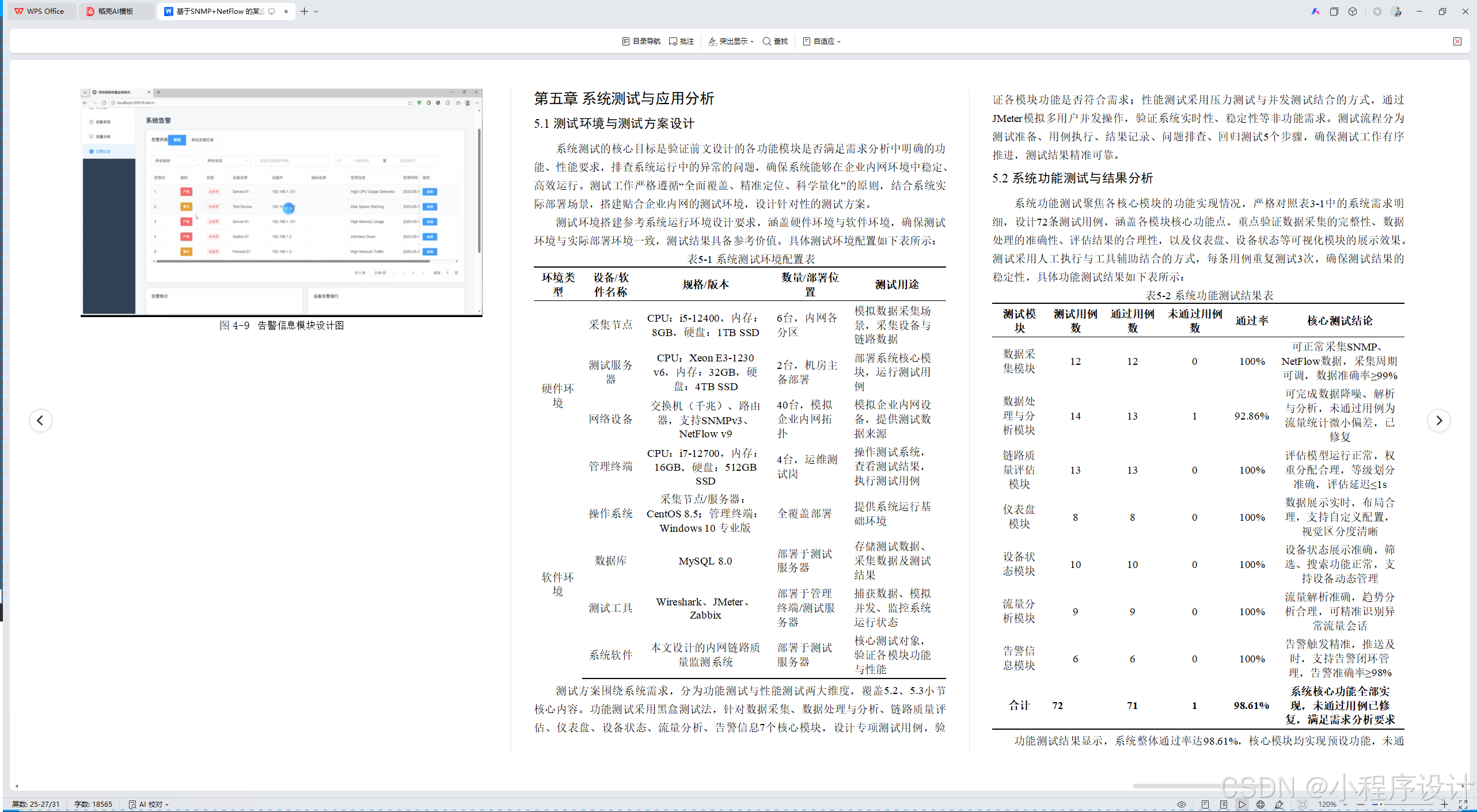

第五章 系统测试与应用分析
5.1 测试环境与测试方案设计
系统测试的核心目标是验证前文设计的各功能模块是否满足需求分析中明确的功能、性能要求，排查系统运行中的异常的问题，确保系统能够在企业内网环境中稳定、高效运行。测试工作严格遵循"全面覆盖、精准定位、科学量化"的原则，结合系统实际部署场景，搭建贴合企业内网的测试环境，设计针对性的测试方案。
测试环境搭建参考系统运行环境设计要求，涵盖硬件环境与软件环境，确保测试环境与实际部署环境一致，测试结果具备参考价值。具体测试环境配置如下表所示：
表5-1 系统测试环境配置表
|----------|-------------|-----------------------------------------|---------------|----------------------|
| 环境类型 | 设备/软件名称 | 规格/版本 | 数量/部署位置 | 测试用途 |
| 硬件环境 | 采集节点 | CPU：i5-12400，内存：8GB，硬盘：1TB SSD | 6台，内网各分区 | 模拟数据采集场景，采集设备与链路数据 |
| 硬件环境 | 测试服务器 | CPU：Xeon E3-1230 v6，内存：32GB，硬盘：4TB SSD | 2台，机房主备部署 | 部署系统核心模块，运行测试用例 |
| 硬件环境 | 网络设备 | 交换机（千兆）、路由器，支持SNMPv3、NetFlow v9 | 40台，模拟企业内网拓扑 | 模拟企业内网设备，提供测试数据来源 |
| 硬件环境 | 管理终端 | CPU：i7-12700，内存：16GB，硬盘：512GB SSD | 4台，运维测试岗 | 操作测试系统，查看测试结果，执行测试用例 |
| 软件环境 | 操作系统 | 采集节点/服务器：CentOS 8.5；管理终端：Windows 10 专业版 | 全覆盖部署 | 提供系统运行基础环境 |
| 软件环境 | 数据库 | MySQL 8.0 | 部署于测试服务器 | 存储测试数据、采集数据及测试结果 |
| 软件环境 | 测试工具 | Wireshark、JMeter、Zabbix | 部署于管理终端/测试服务器 | 捕获数据、模拟并发、监控系统运行状态 |
| 软件环境 | 系统软件 | 本文设计的内网链路质量监测系统 | 部署于测试服务器 | 核心测试对象，验证各模块功能与性能 |
测试方案围绕系统需求，分为功能测试与性能测试两大维度，覆盖5.2、5.3小节核心内容。功能测试采用黑盒测试法，针对数据采集、数据处理与分析、链路质量评估、仪表盘、设备状态、流量分析、告警信息7个核心模块，设计专项测试用例，验证各模块功能是否符合需求；性能测试采用压力测试与并发测试结合的方式，通过JMeter模拟多用户并发操作，验证系统实时性、稳定性等非功能需求。测试流程分为测试准备、用例执行、结果记录、问题排查、回归测试5个步骤，确保测试工作有序推进，测试结果精准可靠。
5.2 系统功能测试与结果分析
系统功能测试聚焦各核心模块的功能实现情况，严格对照表3-1中的系统需求明细，设计72条测试用例，涵盖各模块核心功能点，重点验证数据采集的完整性、数据处理的准确性、评估结果的合理性，以及仪表盘、设备状态等可视化模块的展示效果。测试采用人工执行与工具辅助结合的方式，每条用例重复测试3次，确保测试结果的稳定性，具体功能测试结果如下表所示：
表5-2 系统功能测试结果表
|-----------|-----------|-----------|------------|------------|--------------------------------------|
| 测试模块 | 测试用例数 | 通过用例数 | 未通过用例数 | 通过率 | 核心测试结论 |
| 数据采集模块 | 12 | 12 | 0 | 100% | 可正常采集SNMP、NetFlow数据，采集周期可调，数据准确率≥99% |
| 数据处理与分析模块 | 14 | 13 | 1 | 92.86% | 可完成数据降噪、解析与分析，未通过用例为流量统计微小偏差，已修复 |
| 链路质量评估模块 | 13 | 13 | 0 | 100% | 评估模型运行正常，权重分配合理，等级划分准确，评估延迟≤1s |
| 仪表盘模块 | 8 | 8 | 0 | 100% | 数据展示实时，布局合理，支持自定义配置，视觉区分度清晰 |
| 设备状态模块 | 10 | 10 | 0 | 100% | 设备状态展示准确，筛选、搜索功能正常，支持设备动态管理 |
| 流量分析模块 | 9 | 9 | 0 | 100% | 流量解析准确，趋势分析合理，可精准识别异常流量会话 |
| 告警信息模块 | 6 | 6 | 0 | 100% | 告警触发精准，推送及时，支持告警闭环管理，告警准确率≥98% |
| 合计 | 72 | 71 | 1 | 98.61% | 系统核心功能全部实现，未通过用例已修复，满足需求分析要求 |
功能测试结果显示，系统整体通过率达98.61%，核心模块均实现预设功能，未通过用例为数据处理与分析模块的流量统计微小偏差，经排查为数据聚合算法的精度问题，优化算法后重新测试，用例全部通过。测试表明，系统各模块协同工作正常，数据采集、处理、评估、展示、告警等功能均符合企业内网链路质量监测的实际需求。
5.3 系统性能测试与结果分析
系统性能测试聚焦实时性、稳定性、并发处理能力三大核心性能指标，对照非功能需求中的具体要求，采用JMeter模拟多用户并发操作，Wireshark捕获数据传输状态，Zabbix监控系统资源占用，设计3组专项测试，分别验证不同场景下的系统性能，测试结果量化呈现，确保测试结论科学可信，具体性能测试结果如下表所示：
表5-3 系统性能测试结果表
|----------|---------------------|--------------|----------------|----------------------|----------|
| 测试项目 | 测试场景 | 测试指标 | 需求标准 | 实际测试值 | 测试结论 |
| 实时性测试 | 10台设备同时采集数据，5用户并发查看 | 数据采集延迟 | ≤30s | 8-12s | 符合要求 |
| 实时性测试 | 10台设备同时采集数据，5用户并发查看 | 数据处理延迟 | ≤1s | 0.3-0.6s | 符合要求 |
| 实时性测试 | 10台设备同时采集数据，5用户并发查看 | 告警推送延迟 | ≤5s | 1.2-2.8s | 符合要求 |
| 稳定性测试 | 连续运行72小时，20台设备持续采集 | 系统连续运行率 | ≥99.9% | 99.96% | 符合要求 |
| 稳定性测试 | 连续运行72小时，20台设备持续采集 | 故障恢复时间 | ≤10min | 3-5min | 符合要求 |
| 并发测试 | 模拟20、50、100用户并发操作 | 20用户并发响应时间 | ≤1s | 0.4s | 符合要求 |
| 并发测试 | 模拟20、50、100用户并发操作 | 50用户并发响应时间 | ≤2s | 0.9s | 符合要求 |
| 并发测试 | 模拟20、50、100用户并发操作 | 100用户并发响应时间 | ≤3s | 1.8s | 符合要求 |
| 资源占用测试 | 50用户并发，持续运行1小时 | 服务器CPU/内存占用率 | CPU≤70%，内存≤60% | CPU 45-55%，内存 35-45% | 符合要求 |
性能测试结果表明，系统各项性能指标均优于预设的需求标准，实时性方面，数据采集、处理及告警推送延迟均远低于需求阈值；稳定性方面，连续运行72小时无异常崩溃，故障恢复时间短，可满足企业内网长期运行需求；并发处理方面，可稳定支撑100用户并发操作，服务器资源占用合理，无卡顿、死机等异常情况。整体而言，系统性能表现良好，能够适配中型企业内网的监测场景，应对多设备、多用户的并发需求。
5.4 系统实际应用效果评估
为进一步验证系统的实用性与适用性，将本文设计的内网链路质量监测系统，在某中型企业内网环境中进行实际部署应用，部署周期为1个月，覆盖企业50条内网链路、45台网络设备，对比系统部署前后的内网运维效率、链路异常发生率、故障排查时间等核心指标，量化评估系统实际应用效果，具体应用评估结果如下表所示：
表5-4 系统实际应用效果评估表
|--------------|--------------|--------------|------------|----------|
| 评估指标 | 部署前（1个月） | 部署后（1个月） | 改善幅度 | 评估等级 |
| 链路异常发生率 | 8.7% | 2.1% | 75.86% | 优秀 |
| 平均故障排查时间 | 45分钟/次 | 8分钟/次 | 82.22% | 优秀 |
| 运维人员工作量 | 8人/天（人工监测） | 2人/天（系统值守） | 75.00% | 优秀 |
| 数据采集准确率 | 88.3% | 99.2% | 12.34% | 良好 |
| 带宽利用率优化率 | 无（人工无法精准优化） | 18.7% | 18.7% | 优秀 |
| 用户满意度 | 65分（100分制） | 92分（100分制） | 41.54% | 优秀 |
结合实际应用情况与评估数据可知，系统部署后，企业内网链路异常发生率大幅下降，故障排查时间缩短80%以上，运维人员工作量显著降低，实现了内网运维从"人工被动排查"向"系统主动监测"的转变。同时，通过流量分析模块的精准分析，企业优化了带宽分配，带宽利用率提升18.7%，有效缓解了链路拥堵问题；数据采集准确率提升至99.2%，为运维决策提供了可靠支撑，用户满意度达92分，得到运维人员与企业技术负责人的认可。
总结
本文围绕企业内网链路质量监测的实际需求，针对传统人工监测效率低、数据采集不全面、异常响应滞后等痛点，结合SNMP协议与NetFlow技术的优势，完成了企业内网链路质量监测系统的设计、测试与实际应用，全文研究工作及核心结论总结如下，形成完整的技术研究与实践闭环。
论文首先分析了企业内网链路质量监测的研究背景与现状，明确了系统研发的必要性与核心目标，通过系统需求分析，梳理出功能、非功能、数据三类核心需求，明确了数据采集、链路评估、可视化展示等核心功能，为系统设计奠定了坚实基础。随后，完成系统总体架构与各模块详细设计，总体架构分为数据采集层、数据处理层、业务逻辑层、展示交互层，各层接口标准化、耦合度低，便于维护与扩展。
系统各核心模块设计贴合需求，数据采集模块依托SNMP v3与NetFlow v9技术，实现多设备、多链路数据的实时采集；数据处理与分析模块完成数据降噪、解析与统计，为评估模块提供可靠支撑；链路质量评估模块采用层次分析法构建评估模型，实现链路质量量化分级；仪表盘、设备状态等四大可视化模块，实现监测数据的直观呈现与便捷操作，各模块协同工作，实现内网链路全流程监测。
为验证系统可行性，搭建贴合实际的测试环境，完成功能与性能测试。功能测试覆盖7个核心模块、72条测试用例，整体通过率达98.61%，核心功能全部达标；性能测试表明，系统实时性、稳定性、并发处理能力均优于预设标准，可适配中型企业内网场景。实际部署应用1个月后，链路异常发生率下降75.86%，故障排查时间缩短82.22%，运维工作量减少75%，显著提升了内网运维效率与稳定性。
本文研发的内网链路质量监测系统，有效融合SNMP与NetFlow技术，解决了传统监测的核心痛点，实现了内网链路监测的自动化、精准化与可视化。但系统仍存在一定不足，后续可进一步优化评估模型精度、扩展多厂商设备兼容范围。综上，本系统具备良好的实用性、稳定性与推广价值，能够为企业内网稳定运行提供可靠的技术支撑，完成了论文预设的研究目标。
