Flink高级之CEP深度剖析：Pattern API、NFA引擎与风控实战

摘要：连续 N 次登录失败、下单后 10 分钟未支付、大额转账后小额试探------这类"事件序列模式"需求，手写状态机维护成本极高，Flink CEP 用声明式 Pattern API 一键解决。这篇文章拆透 CEP：定位与场景边界、四大语法族（序列/循环/时间/跳过策略）、底层 NFA 自动机引擎（状态转移、非确定性分叉、within 定时器、状态存储），以及登录风控、支付超时、洗钱模式三个完整代码案例。读完能直接用 CEP 替代手写状态机，并理解它为什么比 ProcessFunction 手写方案省一个数量级的代码。

关键词：Flink CEP、复杂事件处理、Pattern API、NFA、非确定有限自动机、next/followedBy、times/consecutive、within、超时检测、AfterMatchSkipStrategy、登录风控、代码实现

---

一、连续事件模式：一类绕不开的需求

业务里有一类需求非常典型：不是统计"有多少"，而是判断"某组事件是否按特定顺序发生"。

• 风控：同一账号 5 分钟内连续 3 次登录失败 → 疑似撞库；
• 交易：下单后 10 分钟未支付 → 超时提醒；
• 反洗钱：大额转账后紧接小额试探 → 风险模式；
• 运维：A 服务告警后 1 分钟内 B 服务也告警 → 级联故障。

用 ProcessFunction 手写，每个场景都是一套"状态 + 定时器 + 转移逻辑"的状态机，模式一变就要改代码重新发布。Flink CEP（Complex Event Processing）把这层抽象掉了：用声明式的 Pattern API 描述"什么样的序列算命中"，匹配、超时、多路径并发全部交给引擎。

二、CEP 的定位：窗口回答"有多少"，CEP 回答"按顺序发生没有"

先划清边界，避免用错工具：

方案	关注点	典型问题	局限
窗口	时间分区内的统计值	5 分钟 GMV、UV	不关心事件顺序
手写状态机	任意自定义逻辑	简单序列、特殊流程	复杂模式维护成本爆炸
CEP	事件序列 + 时间约束 + 循环	连续失败、超时、A→B	模式表达能力有边界（不过它能覆盖 95% 序列需求）

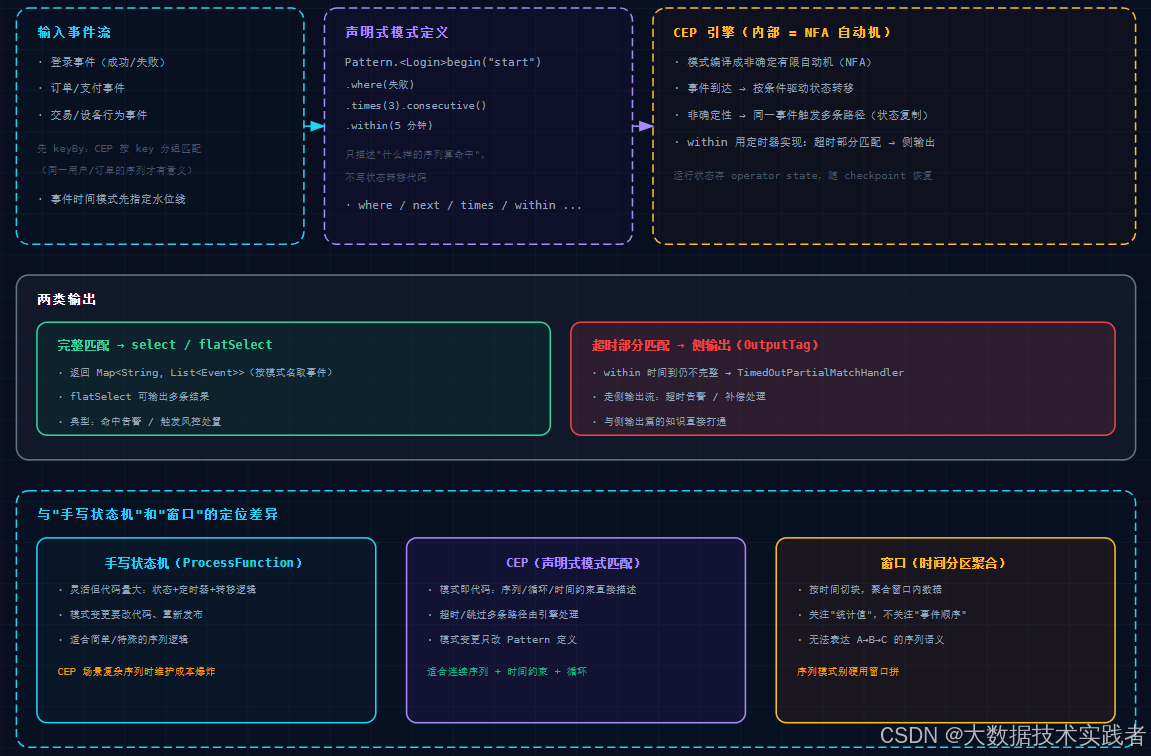

CEP 的处理链路是：事件流（keyBy 后）→ 声明式 Pattern → NFA 引擎匹配 → 两类输出 。完整匹配走 select/flatSelect 进入处置链路；超时的部分匹配走侧输出流 （TimedOutPartialMatchHandler）------这里直接复用了侧输出篇的知识，CEP 的超时旁路就是侧输出机制的一个应用。

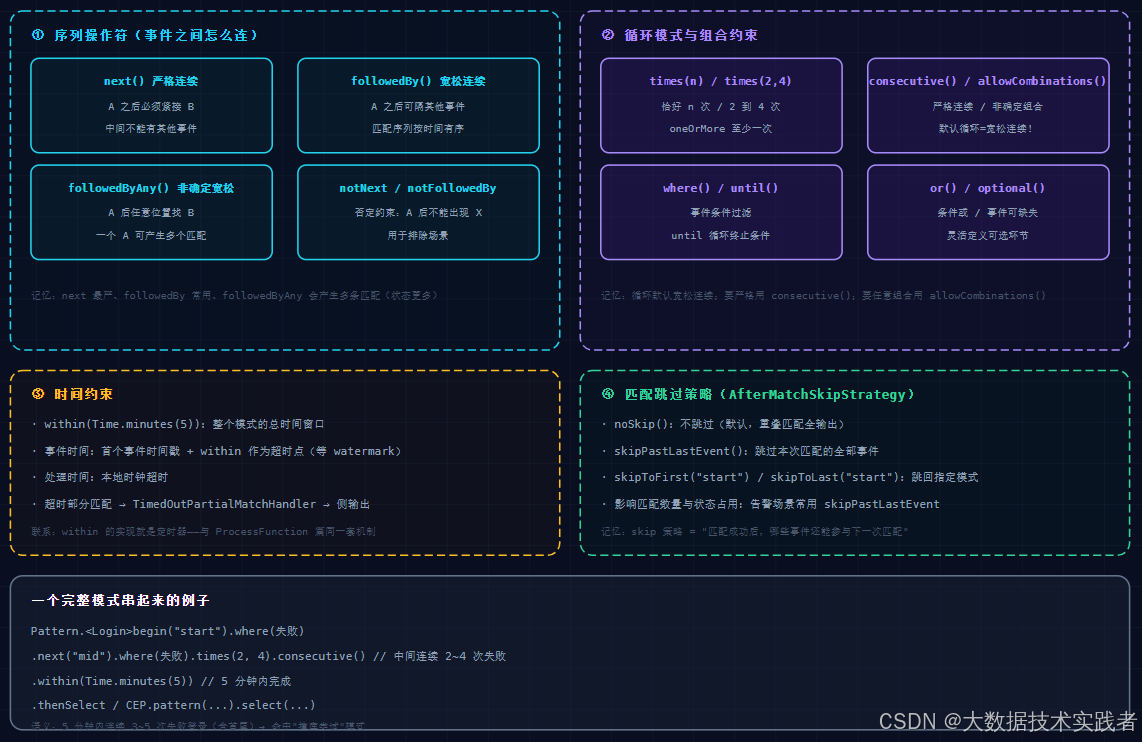

三、Pattern API 四大语法族

3.1 序列操作符：事件之间怎么连

这是 CEP 最核心、也最容易被搞混的语义：

• next()：严格连续------A 之后必须紧接 B，中间不能有其他事件；
• followedBy()：宽松连续------A 之后可以隔着其他事件，但匹配序列按时间有序；
• followedByAny()：非确定宽松------A 之后的任意位置找 B，同一个 A 可以产生多个匹配；
• notNext() / notFollowedBy()：否定约束------A 之后不能出现某类事件。

工程判断：默认用 followedBy（绝大多数业务容忍中间事件）；要求"紧邻"才用 next（如"两次失败之间不能有成功"）；followedByAny 会显著增加匹配数量和状态占用，只在确实需要"一个起点多个匹配"时用。

3.2 循环模式与组合约束

• times(n)：恰好 n 次；times(2, 4)：2 到 4 次；oneOrMore()：至少一次；
• consecutive()：强制严格连续 。注意一个高频误解：循环模式默认是宽松连续 ------times(3) 允许中间夹着不匹配的事件；要"连续 3 次失败"必须显式加 consecutive()；
• allowCombinations()：非确定组合（允许跳过多条路径匹配）；
• where()：事件条件；until()：循环终止条件；or()：条件或；optional()：该环节可缺失。

3.3 时间约束与超时

within(Time.minutes(5)) 给整个模式加总时间窗口------从首个事件 的时间戳起算。实现上就是定时器（与 ProcessFunction 篇同一套机制）：事件时间模式等 watermark 越过超时点，处理时间模式按本地时钟。超时的部分匹配不丢弃，交给 TimedOutPartialMatchHandler 走侧输出。

3.4 匹配跳过策略

AfterMatchSkipStrategy 决定"匹配完成后，哪些事件还能参与下一次匹配"：

• noSkip()：默认，重叠匹配全输出（状态最多）；
• skipPastLastEvent()：跳过本次匹配的全部事件（告警场景最常用，避免连环告警）；
• skipToFirst("start") / skipToLast("start") / skipToNext()：跳回指定模式位置继续。

skip 策略直接决定匹配数量与状态占用------高流量场景不配 skip，NFA 活跃实例会指数膨胀。

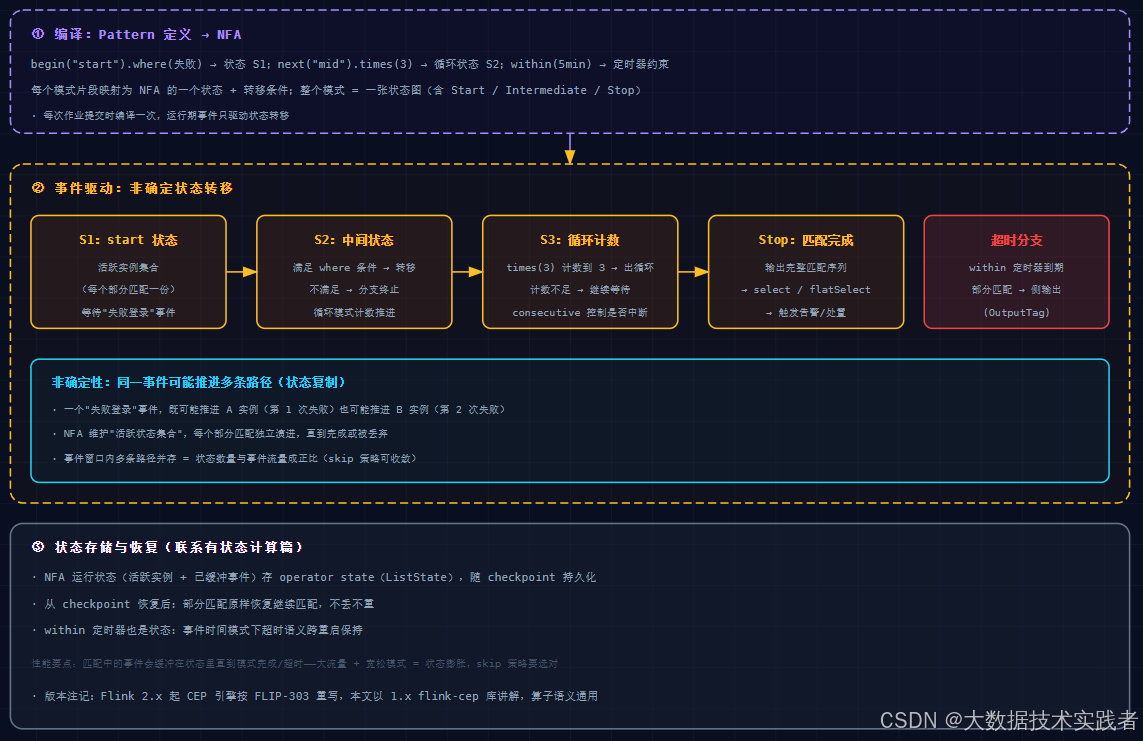

四、底层引擎：NFA 自动机

CEP 的"底层"就是非确定有限自动机（NFA）。三件事讲清楚：

① 编译：Pattern 定义在作业提交时编译成一张状态图。begin 对应 Start 状态，每个 next/followedBy 对应一个中间状态（含转移条件 where），最终收敛到 Stop 状态；times 循环映射为带计数的状态，within 映射为定时器约束。运行期不再重新编译，事件只驱动状态转移。

② 事件驱动 + 非确定性 ：事件到达时，NFA 遍历活跃状态集合 （每个部分匹配一份实例），满足 where 条件的就转移推进，不满足的分支终止。关键在"非确定"：同一个事件可能同时推进多条路径------比如"失败登录"事件，既可能是某实例的第 1 次失败，也可能是另一实例的第 2 次失败，于是产生状态复制，多条部分匹配并行演进。这就是为什么 CEP 的状态量会随流量增长：每个活跃的部分匹配都缓冲着已匹配事件。

③ 状态存储：NFA 运行状态（活跃实例 + 已缓冲事件）存 operator state（ListState），随 checkpoint 持久化------从 checkpoint 恢复后，部分匹配原样恢复继续匹配；within 定时器同样是状态，事件时间语义跨重启保持。

补充一个版本注记：Flink 2.x 起 CEP 引擎按 FLIP-303 重写（并入 core、基于 DataStream 状态、移除 NFA），本文以 1.x 的 flink-cep 库讲解，模式算子语义（next/followedBy/times/within）在 2.x 中保持一致，知识可平滑迁移。

五、代码实现：三个完整案例

5.1 登录风控：连续 3 次失败 → 撞库告警

// 依赖：flink-cep artifact
import org.apache.flink.cep.CEP;
import org.apache.flink.cep.PatternStream;
import org.apache.flink.cep.pattern.Pattern;
import org.apache.flink.cep.pattern.conditions.SimpleCondition;

// 模式：5 分钟内连续 3 次登录失败（注意 consecutive()------默认循环是宽松的！）
Pattern<LoginEvent, LoginEvent> pattern = Pattern
        .<LoginEvent>begin("start")
        .where(new SimpleCondition<LoginEvent>() {
            @Override
            public boolean filter(LoginEvent e) {
                return e.result == FAIL;          // 第一次失败
            }
        })
        .next("mid")                              // 严格连续：中间不能有成功登录
        .where(new SimpleCondition<LoginEvent>() {
            @Override
            public boolean filter(LoginEvent e) {
                return e.result == FAIL;
            }
        })
        .times(2)                                 // 加上 start 共 3 次
        .consecutive()                            // 🔥 强制严格连续------没有它，中间夹成功也算命中
        .within(Time.minutes(5));                 // 5 分钟总窗口

PatternStream<LoginEvent> patternStream = CEP.pattern(
        loginStream.keyBy(LoginEvent::getUserId), pattern);

DataStream<Alert> alerts = patternStream.select(
        // 命中：map 按模式名取出匹配的事件序列
        (Map<String, List<LoginEvent>> match) -> {
            LoginEvent first = match.get("start").get(0);
            return new Alert(first.userId, "brute-force", match.get("mid").size() + 1);
        });
alerts.addSink(alertSink);   // 告警链路独立

两个容易写错的点：忘记 consecutive() ------默认循环宽松连续，中间夹一次成功登录也会命中，误报率直接拉满；next 的语义------要求"连续失败"用 next 连接，要求"期间有成功则不算"的场景尤其要确认。

5.2 支付超时：下单后 10 分钟未支付（超时侧输出）

这是 CEP 与 ProcessFunction 篇"手动定时器方案"的正面 PK------同一个需求，CEP 声明式实现，超时部分匹配自动走侧输出：

Pattern<OrderEvent, OrderEvent> pattern = Pattern
        .<OrderEvent>begin("order").where(ev -> ev.type == CREATE)   // 下单
        .followedBy("pay").where(ev -> ev.type == PAY)               // 宽松：允许中间事件
        .within(Time.minutes(10));                                   // 10 分钟总窗口

PatternStream<OrderEvent> ps = CEP.pattern(
        orderStream.keyBy(OrderEvent::getOrderId), pattern);

// 超时部分匹配 → 侧输出（OutputTag）
OutputTag<OrderEvent> timeoutTag = new OutputTag<OrderEvent>("timeout") {};
DataStream<OrderEvent> result = ps.flatSelect(
        timeoutTag,
        (Map<String, List<OrderEvent>> partial, Collector<OrderEvent> out) -> {
            // ⚠️ 注意：这里拿到的是部分匹配（只有 order，没有 pay）
            out.collect(partial.get("order").get(0));    // 超时未支付订单 → 旁路
        },
        (Map<String, List<OrderEvent>> match, Collector<OrderEvent> out) -> {
            out.collect(match.get("pay").get(0));        // 正常支付 → 主流
        });

DataStream<OrderEvent> timeoutOrders = result.getSideOutput(timeoutTag);
// timeoutOrders → 超时提醒/关单处理；result → 正常支付订单继续加工

对比 ProcessFunction 手动实现（状态 + 注册定时器 + 删定时器 + 侧输出，约 60 行）：CEP 版本 15 行，且模式变更（比如改成 30 分钟、加"部分支付"分支）只改 Pattern 定义。这不是"CEP 更好"的结论，而是"复杂序列需求下 CEP 的维护成本显著更低"------简单单次超时用 ProcessFunction 完全没问题，但模式一旦复杂，手写状态机就开始失控。

5.3 反洗钱模式：大额转账后小额试探

// 模式：A（大额转出）→ B（小额转入）→ C（再次大额转出），10 分钟内完成
Pattern<Transaction, Transaction> pattern = Pattern
        .<Transaction>begin("large-out")
        .where(t -> t.type == OUT && t.amount > 100_000)
        .followedBy("small-in")                     // 宽松：中间允许其他交易
        .where(t -> t.type == IN && t.amount < 5_000)
        .followedBy("large-out-2")
        .where(t -> t.type == OUT && t.amount > 100_000)
        .within(Time.minutes(10));

// 匹配跳过策略：告警后跳过本次全部事件，避免同一批交易连环告警
PatternStream<Transaction> ps = CEP.pattern(
        txStream.keyBy(Transaction::getAccountId),
        pattern, AfterMatchSkipStrategy.skipPastLastEvent());

ps.select((Map<String, List<Transaction>> match) -> {
    Transaction first = match.get("large-out").get(0);
    return new RiskAlert(first.accountId, "wash-pattern", match);
}).addSink(riskSink);

这个案例有两个实战细节：followedBy 而不是 next ------真实交易流中间必然夹着无关交易，严格连续会漏报；skipPastLastEvent------不配 skip，同一组交易会产生多组重叠匹配，告警风暴直接淹没监控。

六、实战避坑清单

1. 循环模式默认宽松连续 ：times(3) ≠ 连续 3 次，要严格连续必须 consecutive()------这是 CEP 误报的头号来源；
2. next vs followedBy 先想清楚：要求紧邻用 next，容忍中间事件用 followedBy；搞反了要么漏报要么误报；
3. 超时处理必须用 TimedOutPartialMatchHandler ：只配 within 不配超时回调，超时的部分匹配会被静默丢弃；
4. skip 策略要选：高流量 + noSkip = NFA 活跃实例膨胀、匹配爆炸；告警场景默认考虑 skipPastLastEvent；
5. 事件时间模式先 assignTimestampsAndWatermarks：不配水位线，within 的事件时间超时永远不触发；
6. 匹配结果 Map 的 key 是模式名 ：match.get("start") 取对应模式的事件列表，模式名别重复；
7. keyBy 分组先行：CEP 按 key 独立匹配，跨用户/跨订单的序列要自己设计 key（如账户维度）；
8. 状态膨胀监控：CEP 状态量与流量正相关，大流量场景对活跃部分匹配数量埋点，超阈值及时优化模式或 skip 策略。

七、总结：我的判断

CEP 的本质是把"状态机"声明化：你描述模式，NFA 引擎替你管理状态复制、定时器和超时旁路。相比手写 ProcessFunction 状态机，它在复杂序列场景下的维护成本低一个数量级；相比窗口，它补上了"事件顺序"这个维度。

三条实操建议：

1. 序列模式默认 CEP：连续失败、超时未完成、A→B 模式，先想 CEP，别急着写状态机------模式变更是常态，声明式改起来是改一行，手写是重写一个类；
2. 语法语义先过一遍：next/followedBy、consecutive、skip 策略这三个概念想清楚再写代码，它们决定了误报率和状态量；
3. 超时与告警都走侧输出：完整匹配进处置链路、超时部分匹配进侧输出，两条链路职责分离，与系列前篇的侧输出机制完全打通。
