不用 WebView，我用 Kotlin + Compose Multiplatform 重写 Mermaid，并做了 2048 组对拍

Mermaid 很适合把流程图、时序图、状态图直接写进 Markdown。

但在 Android、iOS 或 Compose Multiplatform 应用里，想展示 Mermaid，常见做法几乎都是：

启动一个 WebView；
加载 Mermaid.js；
把源码交给 JavaScript；
最后显示一段 SVG。

只展示一张图时，这个方案很省事；一个页面要展示十几张甚至几十张图时，WebView 的内存、启动开销、生命周期和滚动体验就会逐渐变成问题。

所以我做了一个开源项目：CMP Mermaid。

它把 Mermaid 12.0.0 的解析、图表状态和渲染语义翻译到 Kotlin Multiplatform，最终交给 Compose Canvas 绘制。生产渲染链路不依赖 WebView，也不加载 Mermaid.js。

GitHub：github.com/swithun-liu...
在线 Demo：swithun-liu.github.io/cmp-mermaid...
2,048 案例视觉报告：github.com/swithun-liu...

这不是把 Mermaid 放进 WebView

CMP Mermaid 的正式渲染流程是：

text 复制代码

Mermaid source
    -> Kotlin preprocessor and translated parser
    -> translated diagram database and layout preparation
    -> platform-independent MermaidScene
    -> Compose Canvas

其中：

mermaid-core 负责解析、Diagram DB、布局准备、主题和平台无关 SceneGraph；
mermaid-compose 负责 Compose Canvas 绘制、文本测量、交互与缩放；
mermaid-debug-ui 才包含文档、Playground 和 Mermaid.js Official 对比能力，并与生产模块隔离。

因此业务模块只需要依赖渲染能力，不需要把完整 Demo 或 Official 对比工具打进正式包。

Android 的 debug/release APK 都经过权限检查，不声明：

text 复制代码

android.permission.INTERNET

需要特别说明的是：ELK 布局路径使用 Mermaid 对 elkjs@0.9.3 的适配方式，在 Native 端通过隔离运行时执行 ELK worker；这只是布局实现细节，正式渲染仍不加载 Mermaid.js，也不创建 WebView。无法忠实跨平台表达的 Mermaid 能力，会明确返回 MermaidError.UnsupportedFeature，而不是偷偷画一个"看起来差不多"的结果。

下面先看两组同源码对比。

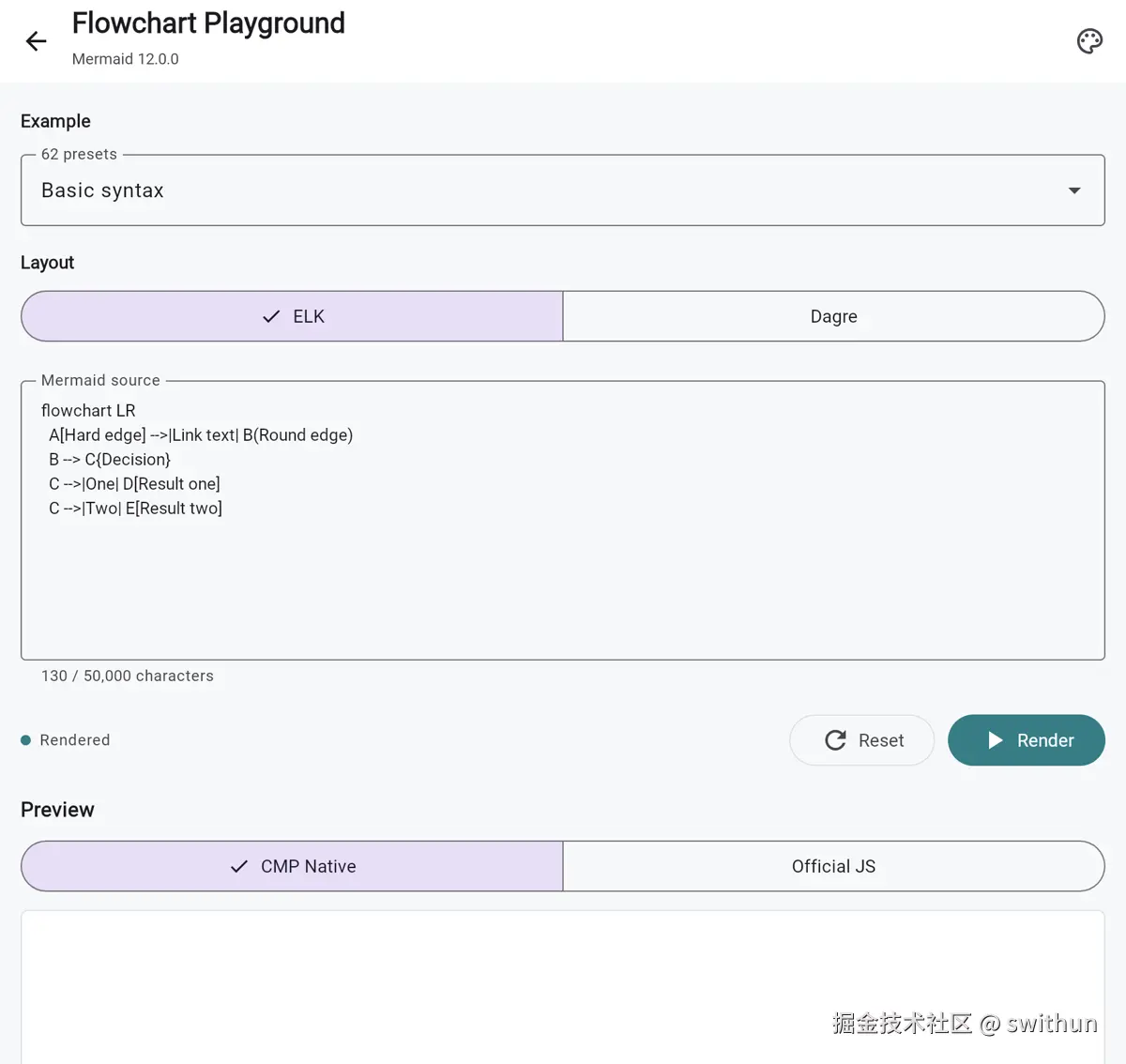

Flowchart：CMP Native / Compose Canvas

Flowchart：Official / Mermaid.js 12.0.0

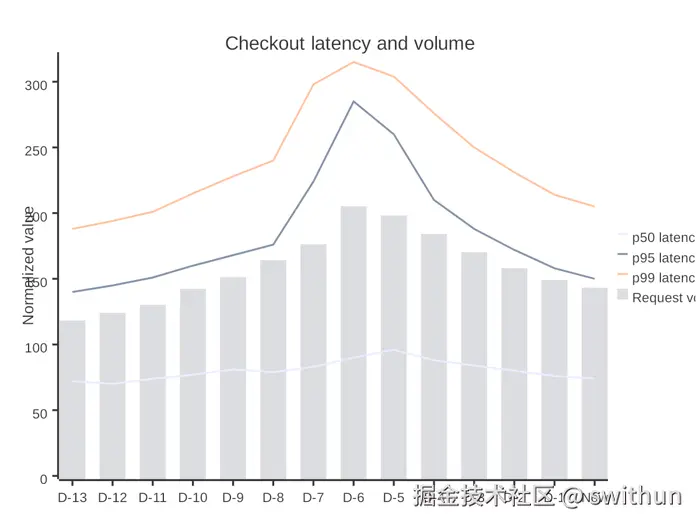

XY Chart：CMP Native / Compose Canvas

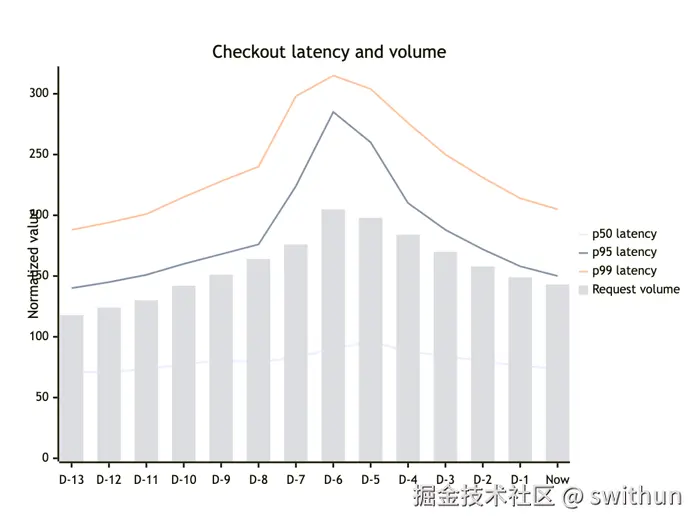

XY Chart：Official / Mermaid.js 12.0.0

为什么选择"翻译源码"，而不是重新发明一套

如果目标只是画几个 Demo，自己写一个简化版 parser 和自动布局并不难。

真正困难的是长期维护：

Mermaid 新版本增加了语法怎么办？
某个 shape、marker 或 edge routing 改了怎么办？
parser 能识别，但 Diagram DB 的状态语义不同怎么办？
浏览器 SVG 和 Compose Canvas 的文本测量不同怎么办？

如果实现与上游没有映射关系，每次升级都只能靠截图找差异，再一点点猜问题在哪里。短期看起来快，长期维护成本会非常高。

CMP Mermaid 采用的是源码映射的忠实翻译路线：

锁定 Mermaid、Jison、D3、Marked、Dagre、ELK 等版本；
Kotlin parser、DB、layout、shape、theme、renderer 都记录对应的上游文件和函数；
可生成的 parser table、rule、entity、fixture 和 worker 从锁定输入生成；
Mermaid 升级时，对照上游 diff，只翻译发生变化的部分；
每次变更重新跑 Native/Official 对拍和跨平台门禁。

这不意味着 Kotlin 代码逐字符照搬 JavaScript，而是要求每段核心行为都能回答两个问题：

它对应 Mermaid 的哪段源码？

为什么 Compose 端需要这个适配？

举两个实际修复过的问题。

XY Chart 的长标题为什么会被裁切

Mermaid.js 的 SVG 使用固定 viewBox，但 SVG 默认允许文本 overflow: visible。Compose Canvas 默认会裁剪到自身边界。

如果只照搬坐标，不处理渲染载体差异，同一段长标题在浏览器里完整，在 Compose 中就会被截断。

最终的处理不是重写标题布局，而是：

保留 Mermaid 的标题、坐标轴、图例和 plot 坐标；
根据翻译后的文本边界扩展 Scene viewport；
只补齐 SVG 可见溢出与 Canvas 裁剪之间的语义差异。

ER 图的长别名为什么不能简单按字符换行

浏览器 break-spaces 会在有换行机会的文本上换行，但不会把 BILLING_PROFILE 这样的连续标识符强行拆成两行。

Compose 的默认软换行行为并不完全相同。如果对所有 Entity title 统一打开换行，长别名正常了，普通数据库标识符却可能变成：

text 复制代码

BILLING_PROFIL
E

最终实现将 Mermaid 的 wrappingWidth 同时用于测量和 SceneText.softWrap，但只对存在空白断点的 alias 开启软换行；无空格标识符继续保持单行。

这类问题也是"功能能跑"和"效果可用于生产"之间的差距。

当前支持什么

当前版本支持 8 类图：

图表	状态	主要覆盖能力
Flowchart	Stable	Jison/FlowDB、Dagre、ELK、形状、连线、Markdown/HTML 标签
XY Chart	Stable	D3 比例尺和刻度、柱状/折线混合、标签
Sequence	Stable	参与者、26 种消息形式、Note、Activation、控制区域
Class	Stable	分区、泛型、命名空间、关系、ELK/Dagre
State	Stable	复合状态、并发、Note、Fork/Join、ELK/Dagre
Entity Relationship	Stable	属性、基数、关系、嵌套子图
Gantt	Stable	日期、依赖、排除日期、里程碑、D3 风格刻度
Pie	Stable	Langium grammar、D3 angle、donut、legend、palette

同时内置 Mermaid 12.0.0 的 11 个主题：

text 复制代码

default, dark, forest, neutral, base,
neo, neo-dark, redux, redux-color,
redux-dark, redux-dark-color

业务侧也可以从预设主题通过 Kotlin copy 派生品牌主题，或者传入 Mermaid 兼容的 themeVariables。

"Stable"不是贴一个标签，而是拿证据说话

最初项目只有 Demo 和少量截图时，我并不认为它足以叫 Stable。

现在的验证分为三层，而且三层不会互相冒充：

第一层：106 个独立生产场景

这些是手写的复杂生产结构，不来自 Demo Gallery，用于：

能力覆盖；
确定性 SceneGraph 重放；
人工视觉审查；
性能压力测试；
常规 Quality Gate。

第二层：2,048 个 Native/Official 视觉案例

8 类图每类 256 个唯一 Mermaid 源码，总计：

2,048 个 CMP Native 截图；
2,048 个 Mermaid.js 12.0.0 Official 截图；
4,096 张原始截图；
128 页分页 contact sheet；
全部记录源码、seed、profile、feature 与 SHA-256。

每类图由 13～14 个复杂结构种子和 20 个可见文本/布局压力 profile 确定性组合而成。我不会把它描述成"每类 256 个完全不同的拓扑"，但每个源码都唯一，而且文本长度和布局压力会真实变化。

全部 2,048 对都通过自动几何门禁：

text 复制代码

width ratio:  1.003 - 1.261
height ratio: 0.878 - 1.140
ink ratio:    0.585 - 1.467
failures:     0

这里检查的是空白图、严重裁切、内容边界和前景密度，不会把它包装成像素级或完整语义证明，所以人工审查仍然保留。

第三层：2,048 个 Native-only 随机压力输入

它们负责验证 parser 与 layout 的鲁棒性，但因为没有 Mermaid.js Official 截图，所以不会被算进 Official 对拍证据。

此外还有：

text 复制代码

JVM tests:              283 passed, 0 failed
Theme matrix:           88 / 88
Deterministic replay:   106 passed, 0 mismatch
Core production soak:   530 renders, 66ms P95
Platform builds:        Android / iOS / Desktop / Web passed

完整报告和所有对比图都放在仓库里，不需要只相信 README 上的一句话：

Stable 报告：github.com/swithun-liu...
2,048 案例报告：github.com/swithun-liu...

如何接入

模块已经拆成生产能力和调试能力：

kotlin 复制代码

dependencies {
    implementation("com.swithun:mermaid-compose:0.1.0")
    debugImplementation("com.swithun:mermaid-debug-ui:0.1.0")
}

基本用法：

kotlin 复制代码

import androidx.compose.foundation.layout.fillMaxWidth
import androidx.compose.runtime.Composable
import androidx.compose.ui.Modifier
import com.swithun.cmpmermaid.compose.MermaidDiagram
import com.swithun.cmpmermaid.core.MermaidTheme
import com.swithun.cmpmermaid.core.MermaidThemePreset

@Composable
fun Diagram(source: String) {
    MermaidDiagram(
        source = source,
        modifier = Modifier.fillMaxWidth(),
        theme = MermaidTheme.preset(MermaidThemePreset.Default),
        contentDescription = "Mermaid diagram",
    )
}

目前 Maven 坐标和 POM 已准备好，但首个公开制品仓库版本还没有上传。现阶段可以直接依赖仓库模块，或发布到本地 Maven 仓库：

bash 复制代码

./gradlew \
  :mermaid-core:publishAllPublicationsToBuildRepository \
  :mermaid-compose:publishAllPublicationsToBuildRepository \
  :mermaid-debug-ui:publishAllPublicationsToBuildRepository

跨平台情况

Parser、Diagram DB、布局准备和 SceneGraph 主要位于 commonMain，目前构建和运行验证覆盖：

Android；
iOS；
Desktop；
Web（Kotlin/Wasm）。

在线 Demo 本身也是 Compose Multiplatform Web 版本，可以直接体验全部图表、主题和 Native/Official 对比：

swithun-liu.github.io/cmp-mermaid...

仍然有哪些边界

Stable 不代表"Mermaid 的所有合法语法已经 100% 实现"。

更准确的描述是：

在项目明确声明的 Mermaid 12.0.0 支持范围内，8 类图通过了生产场景、视觉对拍、随机压力、性能和跨平台门禁。

当前边界包括：

只覆盖文档中列出的 8 类图；
任意浏览器 themeCSS 依赖 DOM/CSS 语义，Native 端不做静默近似；
不支持的合法能力会返回 MermaidError.UnsupportedFeature；
Compose 与浏览器字体度量不同，不追求像素级完全一致；
公共 Maven 仓库制品还没有正式上传。

这些边界全部公开记录，比"什么都说支持，但错误时画一张近似图"更适合生产接入。

最后

这个项目最初只是想解决一个很具体的问题：

一个页面需要展示很多 Mermaid 图时，能不能不要创建很多 WebView？

继续做下去后，真正困难的部分逐渐变成了：如何让 Kotlin 实现保持可维护，如何跟随 Mermaid 上游版本，以及如何证明它不只对 Demo 有效。

现在 CMP Mermaid 已经有一条可持续的源码翻译路线，也有公开、可复现的视觉和跨平台证据。

如果你正在做 Kotlin Multiplatform、Compose Multiplatform、Markdown/文档工具，或者也遇到 Native Mermaid 渲染问题，可以到 GitHub 看看实现和测试报告：

GitHub：github.com/swithun-liu...

觉得项目有价值，欢迎 Star、提交 Issue，或者带着真实 Mermaid case 来验证。
