深入理解 JVM 内存模型：从堆栈结构到 GC 日志分析实战
写在前面：本文以 JDK 21 为基础，系统讲解 JVM 内存区域划分、对象内存布局、垃圾回收算法演进（CMS → G1 → ZGC），并结合 GC 日志进行调优案例分析。全文以技术原理 + 代码/命令演示的方式展开，帮助读者建立完整的 JVM 知识体系。
目录
- [一、JVM 内存区域全景图](#一、JVM 内存区域全景图)
- 二、对象创建过程与内存布局
- 三、垃圾回收算法对比
- [四、G1 与 ZGC 原理深度剖析](#四、G1 与 ZGC 原理深度剖析)
- [五、实战：用 JFR + GC 日志定位 Full GC 频发问题](#五、实战：用 JFR + GC 日志定位 Full GC 频发问题)
- 六、调优参数推荐与避坑指南
- 七、总结

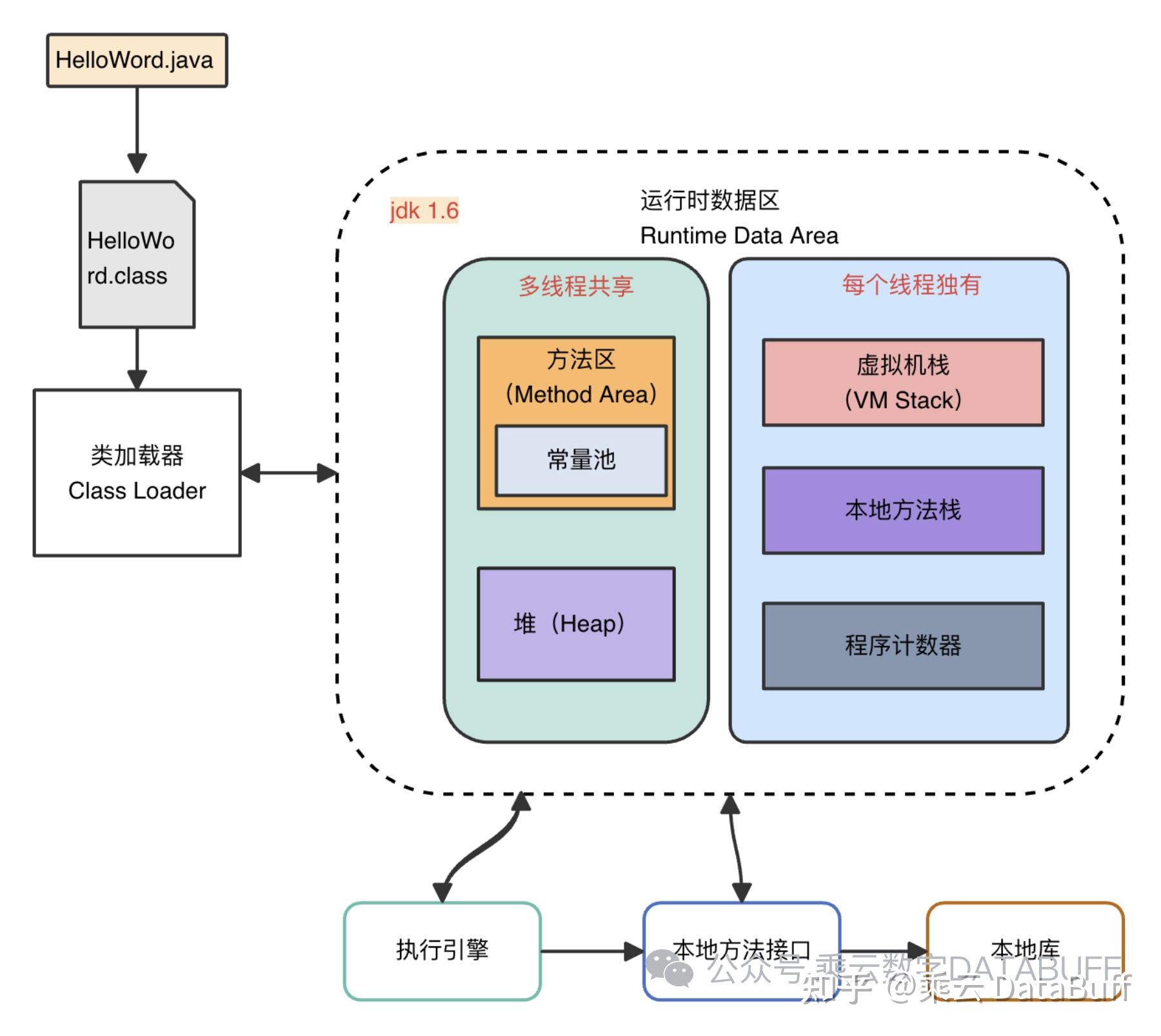

一、JVM 内存区域全景图
JVM 在运行时会将内存划分为多个区域，每个区域有各自的用途和生命周期。理解这些区域是 GC 调优的基础。
1.1 程序计数器（Program Counter Register）
- 作用：记录当前线程执行的字节码行号
- 特点：线程私有，内存极小，不会 OOM
- 注意：执行 Native 方法时，PC 计数器值为 undefined
1.2 虚拟机栈（VM Stack）
- 作用：每个方法执行时创建一个栈帧，存储局部变量表、操作数栈、动态链接、方法出口
- 特点：线程私有，随方法调用入栈/出栈
- 异常 ：栈深度超限 →
StackOverflowError；无法分配新栈帧 →OutOfMemoryError
java
// 经典的栈溢出演示
public class StackOverflowDemo {
private static int depth = 0;
public static void main(String[] args) {
try {
recursiveCall();
} catch (StackOverflowError e) {
System.out.println("栈深度达到: " + depth);
}
}
public static void recursiveCall() {
depth++;
recursiveCall(); // 无限递归，最终触发 StackOverflowError
}
}在不同栈大小配置下运行，结果不同：
# 默认栈大小（通常512KB~1MB）
栈深度达到: 24578
# -Xss256k
栈深度达到: 9847
# -Xss4m
栈深度达到: 1954321.3 本地方法栈（Native Method Stack）
与虚拟机栈类似，区别在于服务对象是 Native 方法。HotSpot 将两者合为一谈。
1.4 堆（Heap）
-
作用：存放对象实例和数组，GC 的主战场
-
特点：所有线程共享，在虚拟机启动时创建
-
JDK 21 的堆划分（以 G1 为例）：
┌─────────────────────────────────────────┐
│ Heap │
│ ┌─────┐ ┌─────┐ ┌─────┐ ┌─────┐ │
│ │ Eden│ │ Sur │ │ Old │ │ Hum │ ... │
│ │ Re │ │ viv │ │ Re │ │ ong │ │
│ │ gion│ │ or │ │ gion│ │ ours│ │
│ └─────┘ └─────┘ └─────┘ └─────┘ │
│ Region (1~32MB, 统一大小) │
└─────────────────────────────────────────┘
注意：G1 的堆划分与传统分代模型不同。G1 将堆划分为多个等大的 Region，逻辑上标记为 Eden、Survivor、Old、Humongous，但物理上不连续。这一点在第四章会详细展开。
1.5 方法区 / 元空间（Metaspace）
| 对比项 | JDK 7 之前 | JDK 8+ |
|---|---|---|
| 实现方式 | 永久代（PermGen），在堆中 | 元空间（Metaspace），使用本地内存 |
| 默认大小 | 64MB/82MB | 无上限（受限于物理内存） |
| 存储内容 | 类元信息、常量池、静态变量 | 类元信息、类加载器（静态变量移到堆） |
| OOM 类型 | PermGen space |
Metaspace |
为什么废弃永久代？
- 永久代大小固定，难以调优。应用加载大量类时容易 OOM
- 字符串常量池在永久代中，导致
intern()性能问题 - JRockit 和 HotSpot 融合的需要
1.6 直接内存（Direct Memory）
- 作用 ：NIO 使用
ByteBuffer.allocateDirect()分配堆外内存，避免数据在内核空间和用户空间之间来回复制 - 特点：不受堆大小限制，但受物理内存限制
- 配置 ：
-XX:MaxDirectMemorySize默认与-Xmx相同
java
// NIO 零拷贝示例
ByteBuffer buffer = ByteBuffer.allocateDirect(1024 * 1024); // 1MB 堆外内存注意 ：直接内存不归 GC 管理（Netty 的
ByteBuf有自己的引用计数管理）。如果分配后不手动释放，可能导致内存泄漏。这也是 Netty 应用最常见的问题之一。
1.7 运行时常量池
JDK 8 之后，运行时常量池位于堆中。除了类文件中的常量池，还包括运行期间动态加入的常量，如 String.intern() 的结果。
java
// String.intern() 演示
// JDK 8+ 中，intern() 会将字符串引用放入堆中的 StringTable
String s1 = new String("hello") + new String("world"); // 创建了多个对象
String s2 = "helloworld"; // 常量池中查找
System.out.println(s1.intern() == s2); // JDK8: true二、对象创建过程与内存布局
2.1 对象创建的完整流程
当虚拟机遇到 new 字节码指令时，对象创建流程如下：
new 指令
│
▼
① 类加载检查（是否已加载、解析、初始化）
│
▼
② 分配内存（指针碰撞 / 空闲列表）
│
▼
③ 内存空间初始化为零值（不含对象头）
│
▼
④ 设置对象头（Mark Word、类型指针、数组长度）
│
▼
⑤ 执行 <init> 构造方法（赋初始值等）
│
▼
⑥ 引用指向对象地址（栈帧局部变量表）内存分配方式：
| 方式 | 适用场景 | 原理 |
|---|---|---|
| 指针碰撞 | 内存规整（Serial/ParNew） | 移动指针，分配连续空间 |
| 空闲列表 | 内存碎片化（CMS） | 维护空闲块列表，查找合适大小 |
并发安全：
- CAS + 失败重试：分配时用 CAS 原子操作更新指针
- TLAB（Thread Local Allocation Buffer）：每个线程预分配一小块内存，在本地缓冲区上分配，避免竞争
bash
# 查看 TLAB 相关参数
java -XX:+PrintFlagsFinal -version | grep TLAB
# 关键参数
# TLAB_REFILL_WASTE_LIMIT 默认值影响浪费率
# TLAB_SIZE 默认大小2.2 对象内存布局
在 HotSpot 虚拟机中，一个 Java 对象在内存中由三部分组成：
┌─────────────────────────────────┐
│ 对象头 (Object Header) │
│ ┌───────────────────────────┐ │
│ │ Mark Word (64bit) │ │ ← 锁信息、hashcode、GC分代年龄
│ ├───────────────────────────┤ │
│ │ 类型指针 (Klass Pointer) │ │ ← 指向方法区的 Class 元数据
│ └───────────────────────────┘ │
├─────────────────────────────────┤
│ 实例数据 (Instance Data) │ ← 各字段值，含填充字段
├─────────────────────────────────┤
│ 对齐填充 (Padding) │ ← 保证对象大小是8的整数倍
└─────────────────────────────────┘2.3 Mark Word 详解
Mark Word 是对象头的核心，在 64 位系统中占 8 字节。它的内容会随着锁状态的变化而变化：
| 锁状态 | 25bit | 31bit | 1bit | 4bit | 1bit(是否偏向) | 2bit(锁标志) |
|---|---|---|---|---|---|---|
| 无锁 | unused | hashcode(31) | unused | 分代年龄 | 0 | 01 |
| 偏向锁 | Thread ID(54) | Epoch(2) | unused | 分代年龄 | 1 | 01 |
| 轻量级锁 | 指向栈中锁记录的指针 | 00 | ||||
| 重量级锁 | 指向 Monitor 的指针 | 10 | ||||
| GC 标记 | 空 | 11 |
锁升级路径：
无锁 → 偏向锁 → 轻量级锁 → 重量级锁
（不可逆，只能升级不能降级）注意 ：JDK 15 起偏向锁已被废弃（
-XX:+UseBiasedLocking不再生效），因为偏向锁的维护成本在多线程场景下反而降低性能。JDK 21 中所有对象默认以轻量级锁起步。
java
// 查看对象内存布局的工具：JOL (Java Object Layout)
// Maven 依赖:
// org.openjdk.jol:jol-core:0.17
import org.openjdk.jol.info.ClassLayout;
public class ObjectLayoutDemo {
public static void main(String[] args) {
Object obj = new Object();
System.out.println(ClassLayout.parseInstance(obj).toPrintable());
}
}输出示例（JDK 21，开启压缩指针）：
java.lang.Object object internals:
OFFSET SIZE TYPE DESCRIPTION VALUE
0 8 (object header: mark word) 0x0000000000000001 (non-biasable; thin)
8 4 (object header: class pointer) 0x00010000
12 4 (alignment/padding gap)
Instance size: 16 bytes
Space losses: 4 bytes internal + 0 bytes external = 4 bytes total可以看到一个 Object 对象在内存中占 16 字节：8 字节 Mark Word + 4 字节 Klass Pointer（开启压缩指针）+ 4 字节对齐填充。
2.4 指针压缩
64 位 JVM 中，对象引用默认占 8 字节。但大部分应用的堆不会超过 32GB，可以使用指针压缩将引用缩小到 4 字节：
bash
# 开启指针压缩（JDK 8+ 默认开启）
-XX:+UseCompressedOops
# 关闭指针压缩
-XX:-UseCompressedOops| 配置 | 引用大小 | 最大寻址空间 | 适用场景 |
|---|---|---|---|
| 压缩开启 | 4 字节 | 32GB | 大多数应用 |
| 压缩关闭 | 8 字节 | 无限制 | 堆 > 32GB |
注意：当堆超过 32GB 时，指针压缩会自动关闭，此时引用占用从 4 字节变为 8 字节，可能导致实际内存消耗不降反增。所以堆不是越大越好。
三、垃圾回收算法对比
3.1 判断对象是否存活
引用计数法（已废弃）：每个对象维护一个引用计数器，+1/-1。缺陷：无法处理循环引用。
可达性分析（HotSpot 采用）：从 GC Roots 出发，沿引用链遍历，不可达的对象为垃圾。
GC Roots 包括：
- 虚拟机栈中的局部变量引用
- 方法区中静态变量引用
- 方法区中常量引用
- 本地方法栈中 JNI 引用
- Java 虚拟机内部引用（基本类型 Class、常驻异常对象等）
- 同步锁（synchronized 关键字）持有的对象
3.2 三种基础回收算法
标记-清除（Mark-Sweep）
第一步：标记 第二步：清除
┌──┬──┬──┬──┬──┐ ┌──┬──┬──┬──┬──┐
│ A│ B│ C│ D│ E│ │ A│ │ C│ │ E│
│活│死│活│死│活│ │活│ │活│ │活│
└──┴──┴──┴──┴──┘ └──┴──┴──┴──┴──┘- 优点：实现简单
- 缺点：产生内存碎片，分配大对象时可能触发 Full GC
- 代表收集器：CMS（Concurrent Mark Sweep）
标记-复制（Copying）
第一步：标记存活 第二步：复制到另一半
┌────────┬────────┐ ┌────────┬────────┐
│A B C D │ │ │A B C D │ │
│ From │ To │ │ To │ From │
│ 区 │ 区 │ │ 区 │ (清空) │
└────────┴────────┘ └────────┴────────┘- 优点：无碎片，分配快（指针碰撞）
- 缺点：可用内存减半，存活率高时复制开销大
- 代表收集器：Serial、ParNew、G1（Region 间复制）
标记-整理（Mark-Compact）
第一步：标记 第二步：整理
┌──┬──┬──┬──┬──┐ ┌──┬──┬──┬──┬──┐
│ A│ B│ C│ D│ E│ │ A│ C│ E│ │ │
│活│死│活│死│活│ │活│活│活│ │ │
└──┴──┴──┴──┴──┘ └──┴──┴──┴──┴──┘- 优点：无碎片，不浪费空间
- 缺点：移动对象需要更新引用，STW 时间长
- 代表收集器：Serial Old、G1（Old Region 回收时）
3.3 分代收集理论
当前主流 GC 都基于分代假说：
- 弱代假说：绝大多数对象朝生夕灭
- 强代假说：熬过越多次 GC 的对象越难以消亡
- 跨代引用假说：跨代引用相对同代引用占极少数
基于此，堆被划分为新生代（Young Gen）和老年代（Old Gen）：
| 区域 | 占比 | 回收算法 | 回收频率 |
|---|---|---|---|
| Eden | 8/10 新生代 | 复制 | 高 |
| Survivor | 2/10 新生代 | 复制 | 高 |
| Old | 1/2 ~ 2/3 堆 | 标记-清除/整理 | 低 |
注意：G1 和 ZGC 并不完全遵循传统分代模型。G1 虽然逻辑分代但物理上不连续；ZGC（JDK 21 中的分代 ZGC）采用了全新的分代设计。这些在第四章会详细展开。
四、G1 与 ZGC 原理深度剖析
4.1 G1 收集器
G1（Garbage-First）是 JDK 9 之后的默认 GC，面向大堆、低延迟场景。
4.1.1 Region 模型
G1 将堆划分为多个等大的 Region（1~32MB），每个 Region 可以动态切换角色：
┌───┬───┬───┬───┬───┬───┬───┬───┬───┬───┐
│ E │ E │ S │ O │ H │ E │ O │ S │ O │ - │
├───┼───┼───┼───┼───┼───┼───┼───┼───┼───┤
│ O │ - │ E │ E │ O │ H │ S │ E │ - │ O │
└───┴───┴───┴───┴───┴───┴───┴───┴───┴───┘
E = Eden S = Survivor O = Old H = Humongous - = FreeHumongous 区域：当一个对象大小超过 Region 的 50% 时，分配在连续的 Humongous Region 中。大对象直接进老年代是 G1 的特点。
4.1.2 GC 流程
┌─────────────┐ ┌──────────────┐ ┌──────────────┐
│ Young GC │───▶│ Mixed GC │───▶│ Full GC │
│ (Evacuation)│ │ (选择性回收) │ │ (兜底，应避免)│
└─────────────┘ └──────────────┘ └──────────────┘
Eden + Survivor 回收整个新生代 全堆扫描回收
复制到 Survivor + 部分Old Region
+ 部分晋升OldYoung GC（次要回收）：
- STW 开始
- 扫描 GC Roots，标记 Eden 和 Survivor 中的存活对象
- 将存活对象复制到新的 Survivor Region（或晋升到 Old Region）
- 清空原 Eden 和 Survivor Region
- STW 结束
Mixed GC（混合回收）：
- 初始标记（Initial Mark）--- STW，标记 GC Roots 直接引用
- 并发标记（Concurrent Mark）--- 并发，沿引用链标记
- 最终标记（Remark）--- STW，处理 SATB 缓冲区
- 筛选回收（Cleanup / Evacuation）--- STW，回收价值最高的 Region
关键参数：
bash
# G1 基础配置
-XX:+UseG1GC # 使用 G1
-XX:MaxGCPauseMillis=200 # 目标最大停顿时间（默认200ms）
-XX:G1HeapRegionSize=16m # Region 大小（默认自动计算）
-XX:InitiatingHeapOccupancyPercent=45 # 触发Mixed GC的堆占用阈值（默认45%）
-XX:G1NewSizePercent=5 # 新生代最小占比（默认5%）
-XX:G1MaxNewSizePercent=60 # 新生代最大占比（默认60%）4.2 ZGC 收集器
ZGC（Z Garbage Collector）是 JDK 11 引入的低延迟收集器，JDK 15 转正，JDK 21 引入分代 ZGC。
4.2.1 核心设计目标
| 指标 | 目标 |
|---|---|
| 停顿时间 | < 10ms（JDK 21 实测多数 < 1ms） |
| 堆大小 | 支持 16TB |
| 吞吐量 | 下降不超过 15% |
| 并发度 | 标记/转移/重定位全部并发 |
4.2.2 核心技术
① 染色指针（Colored Pointers）
ZGC 在 64 位指针中借用了高位来存储 GC 元信息：
64位指针布局（JDK 21 分代ZGC）:
┌──────────────────────────────────────────────┐
│ Unused(18) | Finalizable(1) | Remapped(1) │
│ Marked1(1) | Marked0(1) | Address(42) │
└──────────────────────────────────────────────┘4 个标记位表示对象在不同 GC 阶段的状态，ZGC 通过修改指针的高位来标记对象，而不需要修改对象头。
② 读屏障（Read Barrier）
每次引用读取时，JVM 会自动插入一段代码，检查指针是否需要"重映射"：
c
// 伪代码：ZGC 读屏障
Object* p = read_reference_field(obj, offset);
if (is_relocation_bit_set(p)) {
p = remap(p); // 重定位到新地址
write_reference_field(obj, offset, p); // 更新引用
}
return p;注意：读屏障是 ZGC 性能开销的主要来源，但它是自动的、JVM 级别的，开发者无需手动处理。
③ 内存多重映射
ZGC 使用多重映射技术，让染色指针的多个视图映射到同一物理内存，通过操作系统级别的页表共享实现。
4.2.3 ZGC 回收流程
┌──────────────┐ ┌──────────────┐ ┌──────────────┐ ┌──────────────┐
│ 并发标记 │──▶│ 并发预处理 │──▶│ 并发转移 │──▶│ 并发重定位 │
│ (Concurrent │ │ (Pause Mark │ │ (Pause │ │ (Concurrent │
│ Mark Start) │ │ End) │ │ Relocate │ │ Relocate │
│ │ │ │ │ Start) │ │ End) │
└──────────────┘ └──────────────┘ └──────────────┘ └──────────────┘
↑ │
└──────────────────────────────────────────────────────────────┘
循环整个流程中只有 4 个极短的 STW 阶段（每次通常 < 1ms），其余全部并发执行。
4.3 G1 vs ZGC 对比
| 维度 | G1 | ZGC |
|---|---|---|
| 停顿时间 | 100~300ms | < 10ms |
| 最大堆 | ~64GB | 16TB |
| 算法 | 分代 + Region 复制 | 并发标记 + 并发转移 + 染色指针 |
| JDK 21 默认 | 否（需手动开启） | 否 |
| 适用场景 | 大堆 + 可接受数百ms停顿 | 超大堆 + 极低延迟要求 |
| 吞吐量 | 高 | 略低（读屏障开销） |
bash
# JDK 21 切换 GC
# G1（默认）
java -XX:+UseG1GC -jar app.jar
# ZGC（分代）
java -XX:+UseZGC -XX:+ZGenerational -jar app.jar选型建议：堆 < 8GB 且对延迟不敏感 → G1；堆 > 8GB 或延迟要求 < 10ms → ZGC。
五、实战：用 JFR + GC 日志定位 Full GC 频发问题
5.1 问题场景描述
假设有一个 Spring Boot 应用出现以下症状：
- 接口响应时间从 50ms 飙升到 3s+
- 监控告警显示每分钟发生 2~3 次 Full GC
- 堆使用率持续在 90% 以上
5.2 第一步：开启 GC 日志
bash
# JDK 21 统一日志格式
java -Xlog:gc*:file=/var/log/gc.log:time,uptime,level,tags:filecount=10,filesize=100m \
-XX:+UseG1GC \
-Xms4g -Xmx4g \
-jar app.jar5.3 第二步：分析 GC 日志
截取关键日志片段：
[2024-01-15T10:23:01.123+0800] GC(1024) Pause Young (Normal) (G1 Evacuation Pause)
[Eden: 256M->0B(256M)] [Survivor: 32M->32M(32M)] [Old: 2.8G->2.9G(3.0G)]
[Metaspace: 128M->128M(256M)]
0.0452341s ... 4.0G->3.2G(4.0G) 19.5%
[2024-01-15T10:23:15.456+0800] GC(1025) Pause Full (G1 Compaction Pause)
[Eden: 0B->0B(0B)] [Survivor: 0B->0B(0B)] [Old: 2.9G->2.9G(3.0G)]
[Metaspace: 128M->128M(256M)]
2.3456789s ... 3.2G->3.1G(4.0G) 77.5%关键信息提取：
| 指标 | Young GC | Full GC |
|---|---|---|
| 持续时间 | 45ms | 2.3s |
| 回收前堆 | 4.0G | 3.2G |
| 回收后堆 | 3.2G | 3.1G |
| 老年代 | 2.8G→2.9G | 2.9G→2.9G |
初步判断：老年代几乎回收不掉内存（2.9G→2.9G），说明存在大量存活对象或内存泄漏。
5.4 第三步：JFR 录制与分析
bash
# 方式一：启动时开启 JFR
java -XX:StartFlightRecording=duration=300s,filename=recording.jfr,settings=profile \
-jar app.jar
# 方式二：运行时动态录制（通过 jcmd）
jcmd <pid> JFR.start duration=300s filename=recording.jfr settings=profile使用 JMC（JDK Mission Control）打开 recording.jfr，关注以下几个面板：
① GC 配置面板
查看实际生效的 GC 参数，确认是否符合预期。
② 内存/对象分配面板
查看分配量最大的对象类型：
Top Object Allocation Sites:
1. java.util.HashMap$Node[] 1.2GB (38%)
2. com.example.dto.OrderDTO 0.8GB (25%)
3. java.lang.String 0.4GB (12%)③ GC 事件面板
查看每次 GC 的回收详情和停顿时间分布。
5.5 第四步：堆转储分析
bash
# 生成堆转储
jcmd <pid> GC.heap_dump /tmp/heapdump.hprof使用 MAT（Memory Analyzer Tool）打开 heapdump.hprof：
查看 Dominator Tree（支配树）：
Object | Shallow Heap | Retained Heap | Percentage
────── ───────────── ────────────── ──────────
java.util.HashMap @ 0xa3f2c1 | 48 | 1.8GB | 56%
└─ java.util.HashMap$Node[] | 67M | 1.7GB | 53%
└─ HashMap$Node × 8,500,000 | 204M | 1.6GB | 50%
└─ com.example.dto.OrderDTO | 72B each | 1.2GB | 37%查看 GC Roots 引用链：
发现 HashMap 持有 850 万个 OrderDTO 对象。该 HashMap 被一个静态缓存类引用：
java
// 问题代码定位
public class OrderCacheManager {
// 缓存从未清理！
private static final Map<String, OrderDTO> CACHE = new HashMap<>();
public static void put(String orderId, OrderDTO order) {
CACHE.put(orderId, order); // 只进不出
}
public static OrderDTO get(String orderId) {
return CACHE.get(orderId);
}
// 缺少 remove() 或过期淘汰逻辑
}5.6 第五步：修复方案
修复方案一：使用 Caffeine 替代 HashMap
java
public class OrderCacheManager {
private static final Cache<String, OrderDTO> CACHE = Caffeine.newBuilder()
.maximumSize(100_000) // 最大缓存10万条
.expireAfterWrite(Duration.ofMinutes(30)) // 30分钟过期
.recordStats() // 记录统计信息
.build();
public static void put(String orderId, OrderDTO order) {
CACHE.put(orderId, order);
}
public static OrderDTO get(String orderId) {
return CACHE.getIfPresent(orderId);
}
}修复方案二：限制缓存大小 + 定时清理
java
public class OrderCacheManager {
private static final int MAX_SIZE = 100_000;
private static final LinkedHashMap<String, OrderDTO> CACHE =
new LinkedHashMap<>(16, 0.75f, true) { // LRU
@Override
protected boolean removeEldestEntry(Map.Entry<String, OrderDTO> eldest) {
return size() > MAX_SIZE;
}
};
// 定时清理过期数据
@Scheduled(fixedDelay = 300_000) // 5分钟
public void cleanExpired() {
CACHE.entrySet().removeIf(e -> e.getValue().isExpired());
}
}5.7 修复后效果
| 指标 | 修复前 | 修复后 |
|---|---|---|
| Full GC 频率 | 2~3 次/分钟 | 0 次/小时 |
| 堆使用率 | 90%+ | 45~55% |
| 接口 P99 延迟 | 3000ms | 45ms |
| Young GC 耗时 | 45ms | 22ms |
六、调优参数推荐与避坑指南
6.1 常用 JVM 参数速查表
| 参数 | 说明 | 推荐值 |
|---|---|---|
-Xms / -Xmx |
初始堆/最大堆 | 生产环境设为相同值 |
-Xmn |
新生代大小 | G1 模式下不建议手动设置 |
-XX:MetaspaceSize |
元空间初始大小 | 256M |
-XX:MaxMetaspaceSize |
元空间最大大小 | 512M |
-XX:MaxDirectMemorySize |
直接内存上限 | 与堆大小一致 |
-XX:+UseG1GC |
使用 G1 收集器 | JDK 9+ 默认 |
-XX:MaxGCPauseMillis |
GC 停顿目标 | 200ms |
-XX:+HeapDumpOnOutOfMemoryError |
OOM 时自动 dump | 必须开启 |
-XX:HeapDumpPath |
dump 文件路径 | 指定目录 |
6.2 生产标准启动模板
bash
java \
-Xms4g -Xmx4g \
-XX:MetaspaceSize=256m -XX:MaxMetaspaceSize=512m \
-XX:+UseG1GC \
-XX:MaxGCPauseMillis=200 \
-XX:+HeapDumpOnOutOfMemoryError \
-XX:HeapDumpPath=/data/dumps/heapdump.hprof \
-XX:ErrorFile=/data/logs/hs_err_pid%p.log \
-Xlog:gc*:file=/data/logs/gc.log:time,uptime,level,tags:filecount=10,filesize=100m \
-jar app.jar6.3 常见误区与避坑指南
坑1：-Xms 和 -Xmx 设置不同值
误区：初始堆设小，运行时按需增长，节省内存。
实际：堆从 2G 增长到 4G 的过程中，可能触发多次 Full GC（因为需要重新分配和整理内存）。生产环境务必设为相同值。
坑2：盲目调大堆
误区：堆越大性能越好。
实际：
- 堆超过 32GB → 指针压缩关闭，引用大小翻倍，实际内存消耗反增
- 堆越大，Full GC 时 STW 时间越长（G1 的 Mixed GC 可以缓解）
- 堆 4~8GB 用 G1，超过 8GB 考虑 ZGC
坑3：手动设置 G1 新生代大小
误区 ：用 -Xmn 或 -XX:NewRatio 控制 G1 新生代大小。
实际：G1 的设计目标是动态调整新生代大小来满足停顿目标。手动固定新生代大小会破坏 G1 的自适应策略。
bash
# ❌ 错误：G1 下不要这样做
-XX:NewRatio=2
-Xmn2g
# ✅ 正确：让 G1 自己管理
-XX:+UseG1GC
-XX:MaxGCPauseMillis=200
# 不设置 -Xmn 和 NewRatio坑4：元空间太小导致 OOM
误区：Metaspace 用默认值就行。
实际：使用动态类加载（如 Spring Boot DevTools、Groovy 脚本、动态代理）时，Metaspace 不断增长。默认值太小可能频繁触发 Full GC。
bash
# 建议显式设置
-XX:MetaspaceSize=256m
-XX:MaxMetaspaceSize=512m
# MetaspaceSize 是初始高水位线，达到后触发Full GC并重新计算坑5：忽略 GC 日志
误区：应用跑得好好的，不需要开 GC 日志。
实际：出问题时没有 GC 日志就像盲人摸象。GC 日志开销极小（<1%），生产环境必须开启。
bash
# 必须开启
-Xlog:gc*:file=/var/log/gc.log:time,uptime,level,tags:filecount=10,filesize=100m
# + HeapDumpOnOutOfMemoryError
-XX:+HeapDumpOnOutOfMemoryError坑6：ZGC 不是万能药
误区：ZGC 停顿低，一律用 ZGC。
实际：
- ZGC 的读屏障会带来约 5%~15% 的吞吐量损失
- 小堆（< 4GB）场景下，G1 的停顿已经很短，ZGC 优势不明显
- ZGC 适合堆 > 8GB 且对延迟有极致要求的场景
选型参考：
| 堆大小 | 延迟要求 | 推荐 GC |
|---|---|---|
| < 4GB | 不敏感 | G1 |
| 4~8GB | < 200ms | G1 |
| 8~32GB | < 200ms | G1 / ZGC |
| > 32GB | < 10ms | ZGC |
| 任意大小 | 极致低延迟 | ZGC |
七、总结
本文从 JVM 内存区域划分出发，依次讲解了对象内存布局、垃圾回收算法、G1 与 ZGC 原理，最后通过一个 Full GC 频发的实战案例演示了完整的排查链路。核心要点回顾：
| 知识点 | 关键结论 |
|---|---|
| 内存区域 | 堆（GC 主战场）、元空间（本地内存）、直接内存（NIO） |
| 对象布局 | 对象头（Mark Word + Klass Pointer）+ 实例数据 + 对齐填充 |
| Mark Word | 随锁状态动态变化，JDK 15+ 废弃偏向锁 |
| 指针压缩 | 堆 > 32GB 自动关闭，引用翻倍 |
| G1 | Region 模型，可控停顿，JDK 9+ 默认 |
| ZGC | 染色指针 + 读屏障，停顿 < 10ms，JDK 21 分代 |
| 调优核心 | -Xms=-Xmx、开 GC 日志、开 HeapDump、G1 不要固定新生代 |
JVM 调优没有银弹，理解原理比记住参数更重要。当遇到 GC 问题时，按照"开日志 → 分析 GC 频率和回收效率 → JFR 录制 → 堆转储分析 → 定位代码"的标准链路排查，大多数问题都能找到根因。
