实际测量中遇到的波形失真，有可能是探头选型不匹配或使用规范缺失，本文拆解致远仪器全系列探头特性，通过简单的分类解析、选型逻辑与避坑指南，快速锁定精准适配的探头测试方案。
致远仪器探头全家桶：5大类，各司其职
1、无源高阻抗探头：入门首选，皮实耐用
**适用场景：**学生实验、家电维修、通用低压信号调试。
**核心特点：**无需外部供电，成本低，坚固耐用。
代表型号：
-
**ZP1025SA：**万能通用，1:1/10:1 可切换，电压≤300V，频率≤250MHz（×10 档）；
-
**ZP1050A：**固定10:1 衰减，频率≤500MHz，自动被示波器识别。

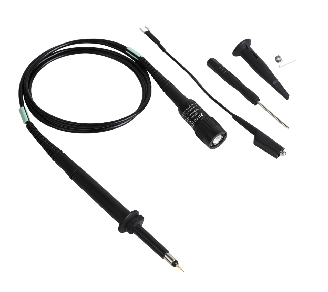

ZP1050A无源探头

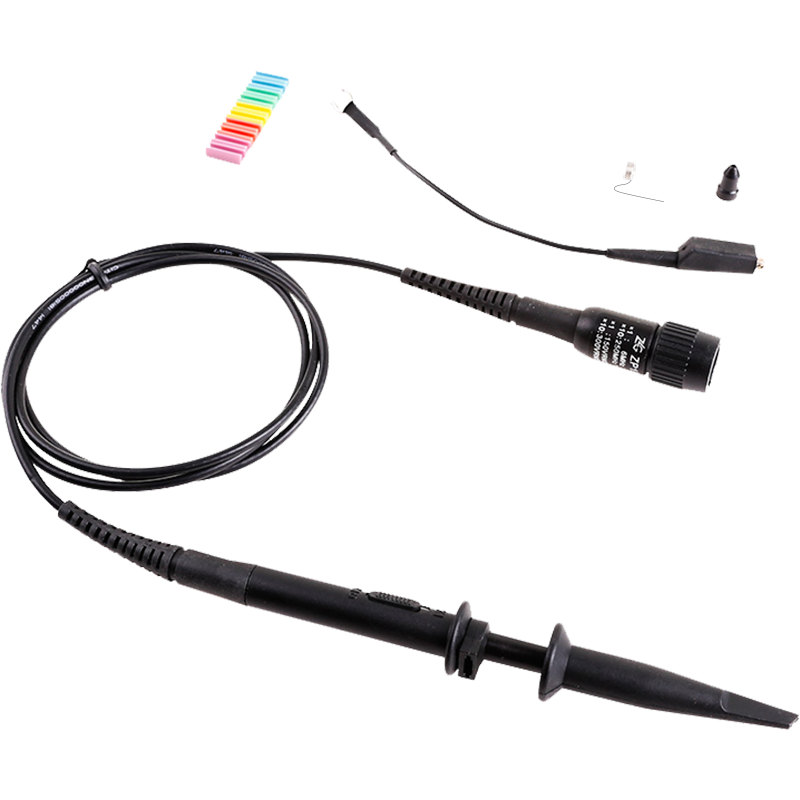

ZP1025SA无源探头
**2、**1G带宽单端探头：高频信号精准款
适用场景： 高速数字电路（DDR/PCIe）、精密高频模块研发。
**核心特点：**低电容、低负载，测高频信号更准，支持示波器供电。
代表型号：
-
**ZP2100：**50Ω专攻款，高频专用，频率≤1GHz，电压≤10V（适配50Ω示波器）；
-
**ZAP1100：**1MΩ高精款，频率≤1GHz，电压≤20V，输入电容≤1.2pF。

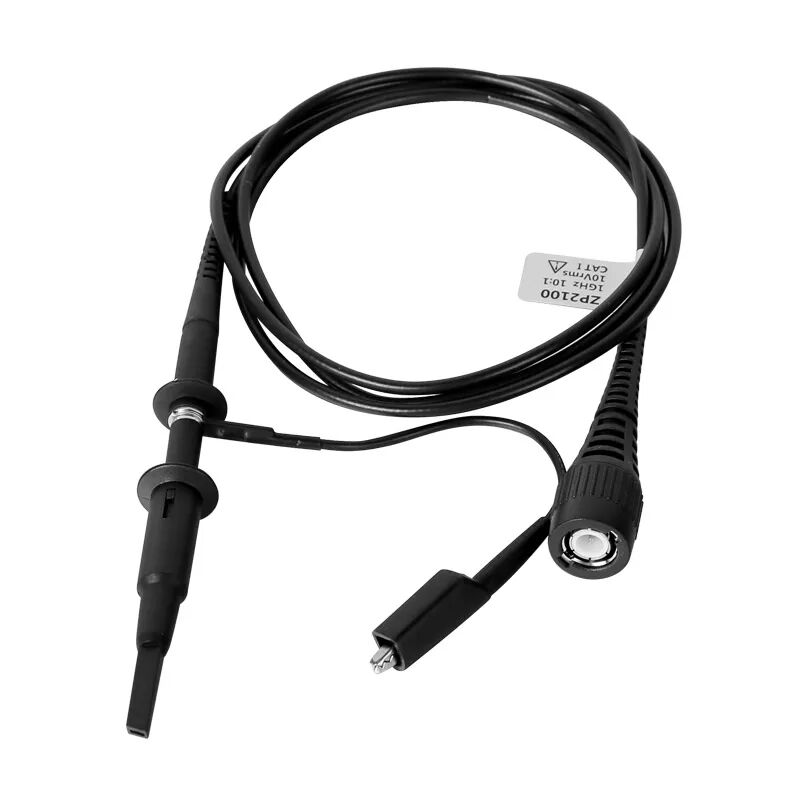

ZP2100无源探头

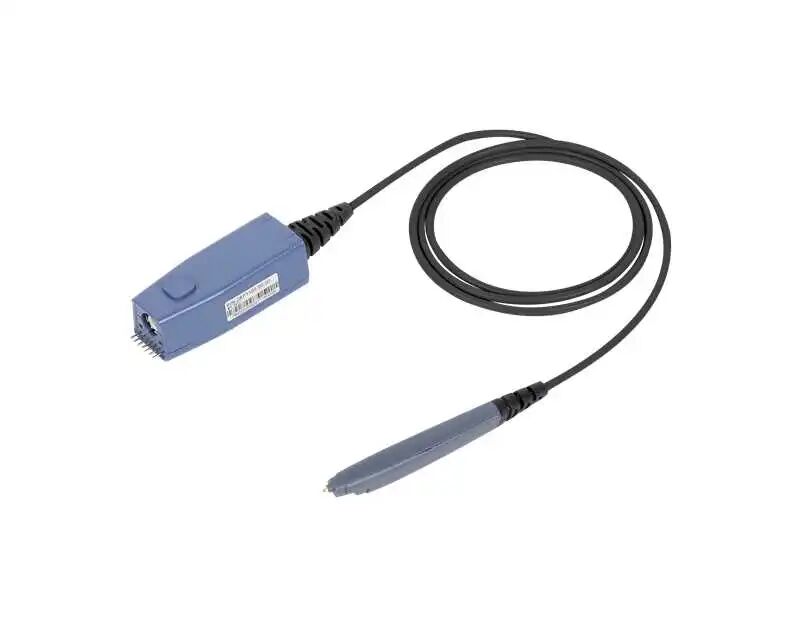

ZAP1100有源探头
3、差分探头：高压与浮地测量专用
适用场景： 电源测试、新能源逆变器、CAN/LIN总线。
**核心特点：**支持浮地测量，不怕高压，安全等级高。
代表型号：
-
ZDP5020**（低压差分）**：差分电压≤20V，适配车载总线（CAN/LIN）、低压差分信号；
-
ZP1500D/ZP2800D（高压差分）：差分电压≤1500V/2800V，适配变频器、高压电源；
-
**ZOP5035（光隔离）：**隔离电压60kV，电压≤2500Vpk，适配新能源逆变器、第三代半导体（SiC/GaN）功率器件测试。
4、电流探头：非接触式测量，夹上即测
**适用场景：**测量导线电流（电机、开关电源效率测试）。
**核心特点：**基于霍尔效应与互感器原理，无需断开电路，只需将钳口夹住导线。
代表型号：
-
ZCP30**：**针对mA级到30A的中小电流，适合板级电源纹波与传感器电流测试；
-
**ZCP5000系列：**覆盖150A/300A/500A大电流量程，适配大功率电机驱动、新能源车测试。

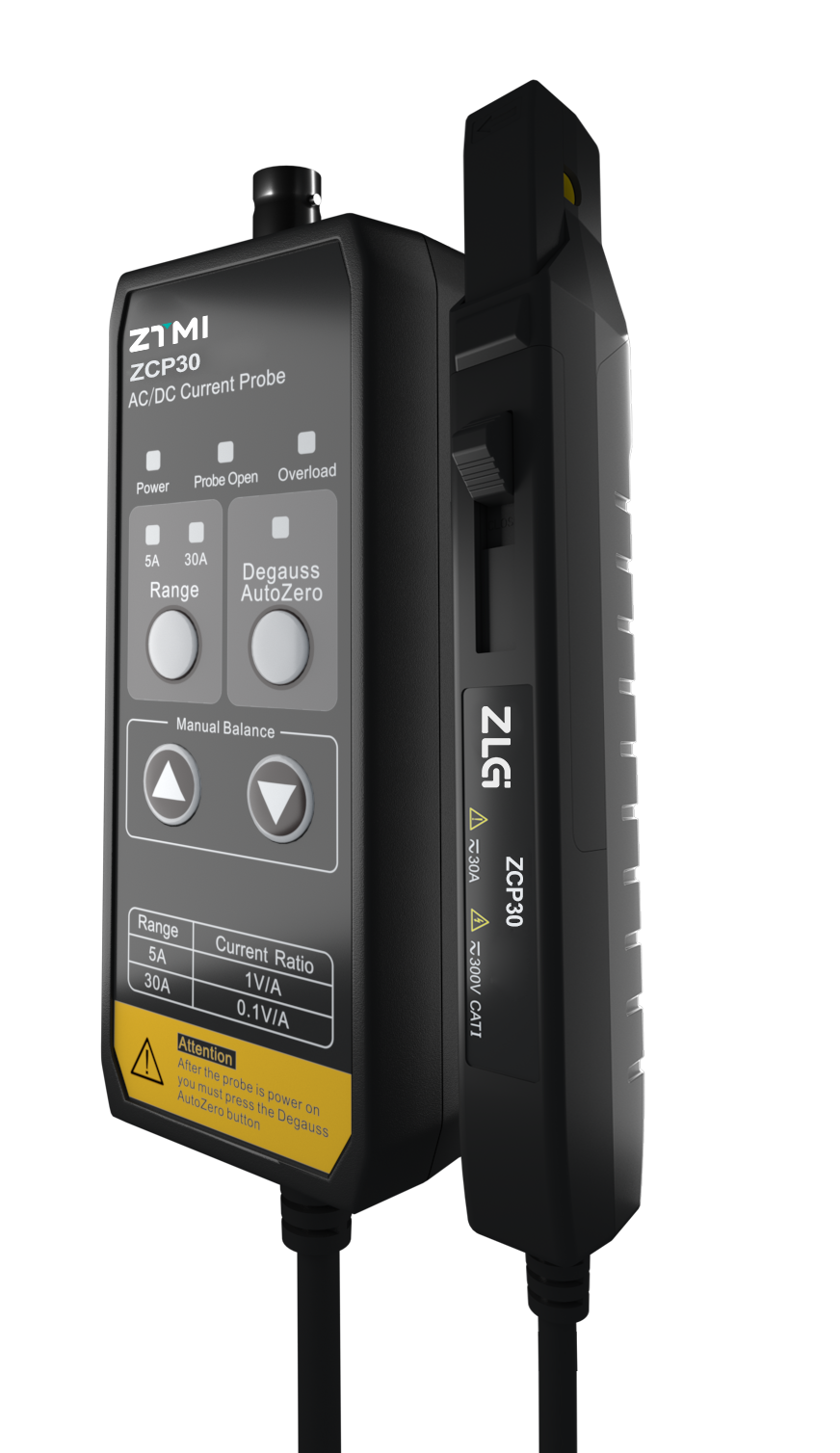

ZCP30电流探头

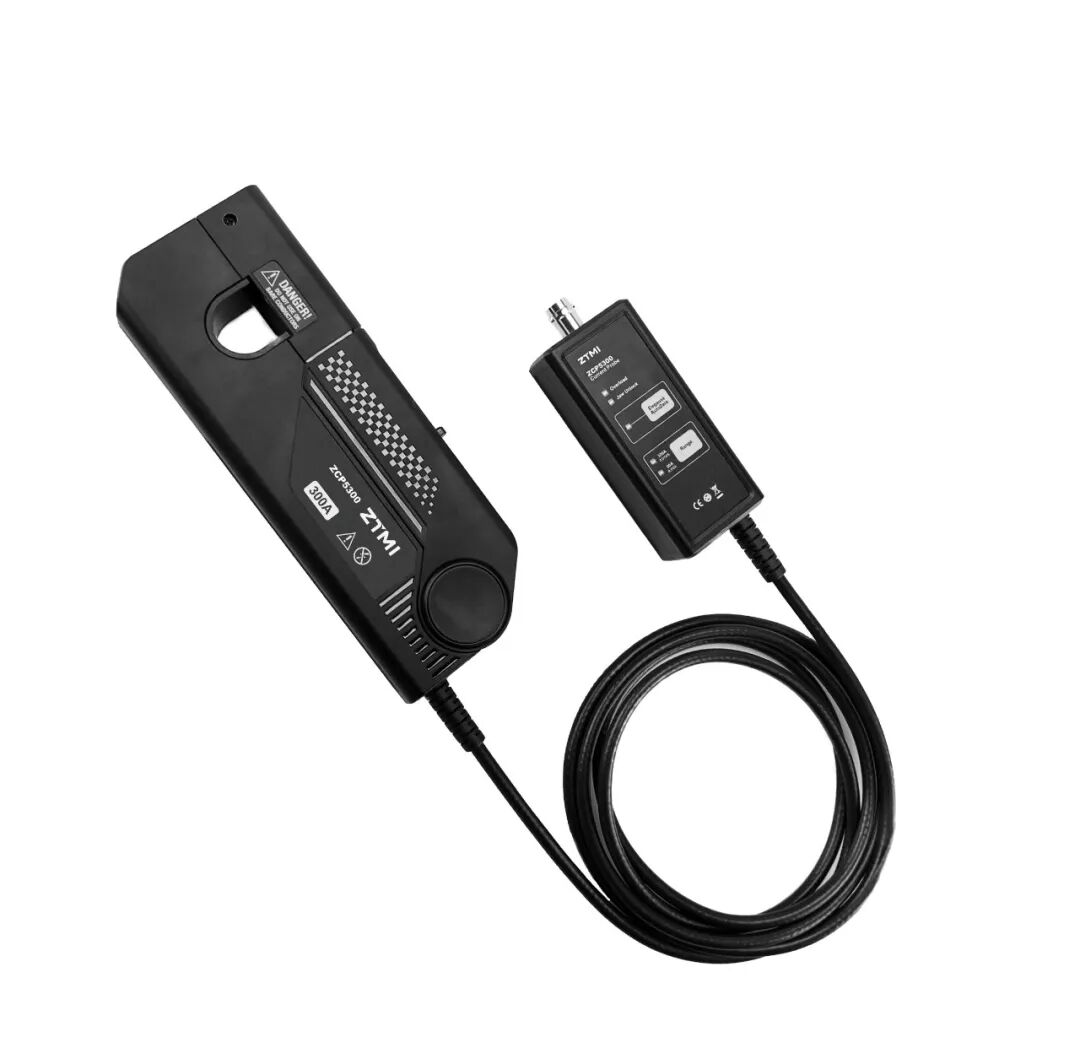

ZCP5000电流探头
5、辅助与校正单元
ZDF1000（校正夹具）：**** 用于电压探头与电流探头之间的时间偏差（ Deskew）校正 ，提升测量精度。

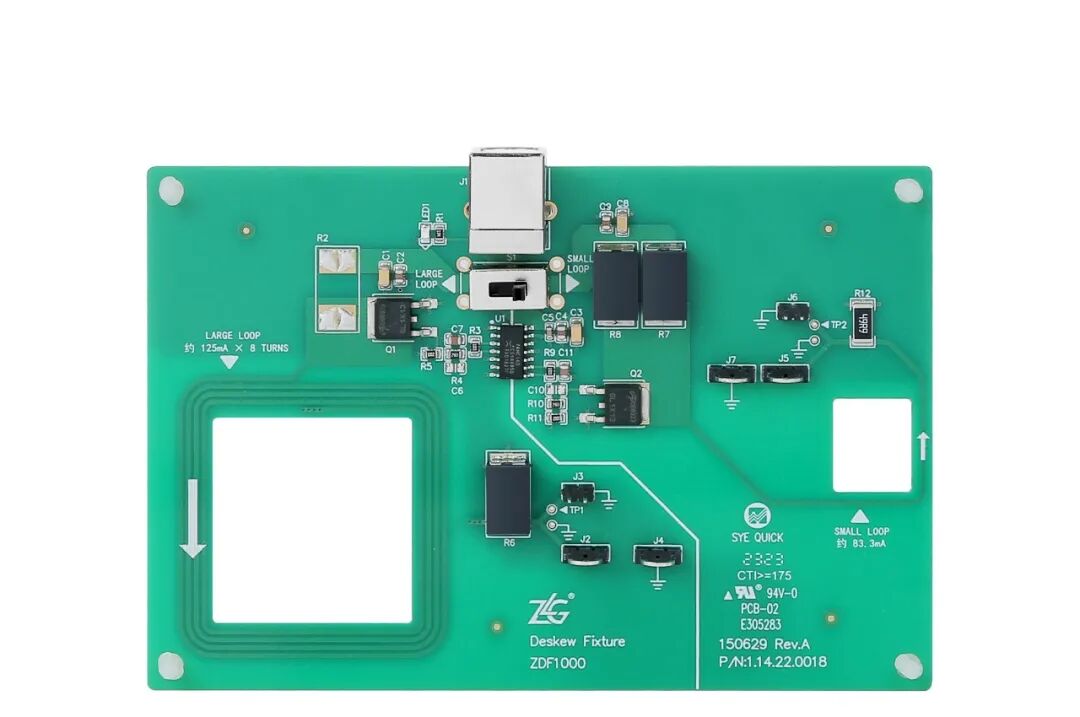

ZDF1000偏移夹具

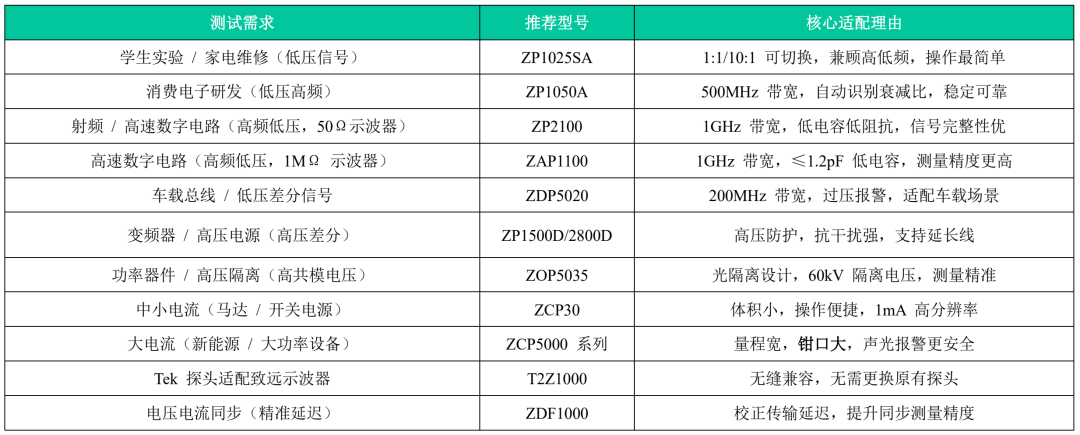

标准化选型三步法
第一步：看物理对象（测什么？）
-
测电压：根据电压高低选择无源（低压）、差分（高压/浮地）或有源（微小高频）；
-
测电流： 根据电流大小选择ZCP30（<30A）或ZCP5000（>30A）；
-
需电压电流同步测量：加ZDF1000校正夹具。
第二步：对关键参数（够不够用？）
电压/电流范围：探头量程必须覆盖被测信号的最大峰值，并预留余量。
- 量程：电压≤300V 选无源/有源探头，>300V 选差分/光隔离探头；电流≤30A 选 ZCP30，>30A 选 ZCP5000 系列；
-
频率：≤6MHz选ZP1025SA（×1 档），≤250MHz选ZP1025SA（×10 档），≤500MHz选ZP1050/ZP1050A，≤1GHz选ZP2100（50Ω示波器）/ZAP1100（1MΩ示波器）；
-
特殊要求：浮地测量选差分/ 光隔离探头，强干扰环境选带抗干扰设计的探头（如光隔离探头ZOP5035），高频精准测量选有源单端探头（ZAP1100）。
第三步：查环境匹配（稳不稳定？）
- 便携需求：选无源探头（无需供电）；
- 安全要求高：选CAT II/CAT III 级探头（如ZP1500D/ZP2800D）；
-
实验室固定使用：可选择带配件丰富的型号（如ZDP5020/ZOP5035）或有源精准型号（ZAP1100）；
-
示波器输入阻抗：50Ω选ZP2100或ZAP1100。
探头使用常见坑Q&A
测量结果不准？
无源探头未进行低频补偿，或示波器输入阻抗未匹配（电流探头需1MΩ，ZP2100需50Ω），按要求补偿或调整阻抗即可；有源探头需完成预热，确保衰减比设置正确。
探头报警怎么处理？
大概率是过压 / 过流，立即断开被测电路电源，检查量程是否匹配，切换更大量程后再测量。
能不能带电接线？
绝对不能！无论电压高低，都需先断开被测设备电源，再接线/拆线，避免触电或损坏探头。
调零失败怎么办？
检查探头钳口是否闭合锁紧（电流探头），或输入端是否短接（差分探头），有源探头需确认供电正常，排除干扰后重新调零。
结 语
探头选对路，测量才靠谱。无论是通用的无源探头，还是应对高压、高频的专用型号，只有严格根据测试场景进行匹配，才能确保波形真实、操作安全。希望本文的分类解析与选型技巧，能帮大家在日常调试中快速避坑，高效完成每一次测试任务。
