SOME/IP 典型"翻车"现场：症状、根因与抓包定位

码农5992026-09-16 11:31

绝大多数 SOME/IP 通信异常并非协议栈本身缺陷，而是多播网络可达性、服务标识匹配、SD 定时器配比或调用约定理解偏差所致，把抓包现象映射到 SD 状态机与配置项上，往往比盲目改代码更快定位根因。

常见 SOME/IP 故障与排查思路

SOME/IP（Scalable service-Oriented Middleware over IP）已成为车载以太网服务通信的事实标准。它把 ECU 间的服务发现（Service Discovery，SD）和远程过程调用（RPC）/事件通知统一在同一套报文格式里。报文头部由 Message ID（Service ID + Method/Event ID）、Length、Request ID（Client ID + Session ID）、Protocol Version、Interface Version、Message Type、Return Code 组成，总共 16 字节，之后紧跟 payload。由于头部字段语义强相关，且不同字段在不同协议层级使用，一旦某个字段配错，故障现象常常具有迷惑性。与 CAN/LIN 等总线不同，SOME/IP 建立在 UDP/TCP 之上，网络层、传输层、应用层任何一个环节出错，都会以不同的形式暴露在上层服务接口中。例如，控制面报文能通不代表业务面能通，收到事件报文也不代表应用层能解析。本文以车载 CameraService 为例，围绕九个最典型、最容易踩坑的错误场景，给出症状、根因、Wireshark 抓包看点以及修复/规避措施。所有示例均限定在以下服务实例上下文：

  • Service ID：0x1234（CameraService）
  • Instance ID：0x0001
  • Eventgroup ID：0x0001
  • Method：SetExposure，ID 0x0001
  • Event：ObjectDetected，ID 0x8001
  • Field Notifier：FrameRate，ID 0x8002
  • Server IP：192.168.10.10
  • Client IP：192.168.10.20
  • SD 多播地址与端口：224.244.224.245:30490/udp
  • 事件/通知默认走 UDP 30509，RPC 默认走 TCP 30510（个别方法可配置为不可靠，改走 UDP 30509）

下面每个错误都会给出：简短场景、异常帧或异常序列（含十六进制片段与解析重点）、正常帧对比、修复/检查项。文章最后附一张快速排查表，便于现场按图索骥。需要强调的是，本文完全独立成篇，所有概念与示例均在此文中定义，不依赖任何其他资料。建议读者对 UDP/TCP、IPv4 多播、Wireshark 基础显示过滤器有初步认识，这将有助于更快理解抓包片段。

排查前准备

在具体分析每个错误之前，建议先确认以下环境和工具条件，否则容易出现"抓不到包"或"看到了现象却找不到根因"的情况：

  1. 抓包位置：尽量在 Client 侧、Server 侧以及中间交换机镜像口同时抓包。某些问题只在某一侧可见，例如多播丢失在 Client 侧看不到，但 Server 侧能看到；ICMP 不可达只在发送侧可见。
  2. Wireshark 版本：确保安装了支持 SOME/IP 和 SOME/IP-SD 解析的较新版本。older 版本可能无法识别某些 Option 类型或 Entry 类型，导致字段显示不完整。
  3. 时间同步：如果涉及多个 ECU 抓包，建议通过 PTP 或 gPTP 同步各抓包设备时间，便于对齐跨设备的报文序列。
  4. 过滤策略 ：先使用宽过滤器（如 someip || someipsd）确认有无报文，再逐步收紧到具体 Service、Method 或返回码。
  5. 日志配合：协议栈日志中通常有 Client ID、Session ID、Return Code、定时器配置等关键字段，与 Wireshark 显示字段对照，可快速建立证据链。
  6. 隔离变量：每次只修改一个配置项或一个网络参数，修改后重新抓包验证，避免多个改动相互掩盖。例如在排查多播问题时，不要同时修改防火墙和交换机配置。

1. SD 无法完成握手，抓包里完全没有组播报文

场景

新 bring-up 的 ECU 上电后，应用日志始终显示 CameraService 不可用。在 Client 侧抓包 60 秒，过滤器 udp.port == 30490 一帧都没有------既没有 Server 的 OfferService，也没有本机发出的 FindService，SD 握手完全无从谈起。很多人第一反应是 SD 状态机或应用配置错了，但这类"零报文"现象的根源几乎都在网络层：报文根本没上线路。

根因

SOME/IP-SD 的一切控制面通信都依赖多播组 224.244.224.245:30490/udp。抓包里连一帧多播报文都看不到，通常是以下原因之一：

  • 网卡未加入多播组。协议栈收发 SD 报文前必须先加入该多播组（等价于 IGMPv2 Membership Report）。若加入失败，发往多播地址的报文无法从本机发出，多播报文也收不进来。
  • 缺少多播路由 。主机的路由表里没有 224.0.0.0/4 的接口级多播路由，sendto() 报"Network is unreachable"或报文被发到默认网关/回环口，抓包接口自然看不到。
  • 抓包接口选错。多播进出绑定在具体网卡上，在回环口或错误的以太网口抓包会得到空的过滤器结果。
  • 交换机/中间设备裁剪多播。交换机未启用 IGMP Snooping、多播被静态裁剪或 VLAN 配置错误，报文出不了交换机端口。

注意区分：本错误是"任何多播 SD 报文都没有"。如果只有自己这侧没有、对侧有，问题偏向本机加入/路由；如果两侧都没有且抓包接口确认无误，则偏向交换机与 VLAN。

Wireshark 异常帧

text 复制代码
（Client 侧抓包 60 s，过滤器 udp.port == 30490 → 0 帧）

Frame    3: 0.311208  192.168.10.20 -> 224.0.0.251   IGMPv2  60  Membership Report group 224.0.0.251
Frame   14: 4.002377  192.168.10.20 -> 224.0.0.251   MDNS    76  Standard query ...
Frame   27: 9.208114  192.168.10.20 -> 192.168.10.255 UDP     342 DHCP Inform ...

（没有任何目的地址为 224.244.224.245 的帧；IGMP 报告中也没有该组）

解析重点 ：主机在积极收发其他多播流量（例如 mDNS 的 224.0.0.251），说明协议栈和网卡多播能力本身是好的，唯独 224.244.224.245 这个组没有任何加入和收发记录。用显示过滤器 igmp 单独看 IGMP Report 列表，若没有 224.244.224.245，即可坐实"未加入多播组/多播路由缺失"。

正常帧对比

text 复制代码
Frame  101: 0.100518  192.168.10.20 -> 224.244.224.245  IGMPv2  60  Membership Report group 224.244.224.245
Frame  102: 0.205331  192.168.10.10 -> 224.244.224.245  SOME/IP-SD 86  [Offer] 0x1234.0x0001 TTL=3
Frame  103: 0.355902  192.168.10.20 -> 224.244.224.245  SOME/IP-SD 86  [Find]  0x1234.0x0001

加入多播组后，IGMP Report 应先于或伴随第一帧 SD 报文出现。

修复 / 检查项

  1. 在主机上确认多播路由：route print / ip route show 224.0.0.0/4，确保存在指向业务网卡的 (239.0.0.0, 224.0.0.0) 或等效条目。
  2. 查看协议栈启动日志中是否有 "join multicast group 224.244.224.245" 成功记录；vsomeip 在 routing 就绪前不会发出 SD 报文。
  3. Wireshark 过滤器 igmp && !(igmp.group == 224.0.0.251)，确认目标组的 Membership Report 存在。
  4. 核对抓包网卡是否为 SOME/IP 绑定的业务网卡，而不是回环口或调试口。
  5. 在交换机侧确认 VLAN 内多播转发正常、IGMP Snooping 未把 SD 组裁剪掉；必要时抓交换机镜像口对照。
  6. 检查主机防火墙是否放行了 UDP 30490 的进出双向流量。

2. 抓包里只有 Offer、没有 Find，客户端仍然"没有找到服务"

场景

客户端应用启动后日志一直报 "service 0x1234 not available"。抓包能看到 Server 周期性发出的 OfferService，但怎么都抓不到 FindService，于是怀疑客户端 SD 状态机卡住了。实际上，只要服务端早已进入 Main Phase 周期发 Offer，而客户端又错过了自己启动后最初几秒的发送窗口，抓包里看不到 Find 是完全正常的；真正要查的是 Offer 为什么没有匹配上客户端的服务需求。

根因

客户端 SD 状态机中，FindService 只在 Initial Wait 与 Repetition 阶段发送 ，总共最多 repetitions_max + 1 条。进入 Main Phase 之后客户端转为静默监听，靠服务端周期 Offer 发现服务，此后即使服务不可用也不会再发 Find。因此"没抓到 Find"本身不是故障证据。

客户端判定"服务可用"的匹配条件是 Offer Entry 中的四项与本地配置完全一致：

  • Service ID（0x1234）
  • Instance ID（0x0001）
  • Major Version（如 1）
  • Minor Version（如 0）

任何一项不一致，客户端都会静默丢弃该 Offer：Service ID/Instance ID 不同说明是别的服务；Major Version 不同说明接口不兼容（Major 变化允许破坏性修改）；Minor Version 不同说明有小版本差异。抓包现象就是"Offer 在飞，客户端却毫无反应"。

Wireshark 异常帧

text 复制代码
Frame 201: 192.168.10.10:30490 -> 224.244.224.245:30490 UDP
SOME/IP-SD Flags: 0xC0
  Entry: Offer Service (0x01)
    Service-ID: 0x1234, Instance-ID: 0x0001, Major-Ver: 1, Minor-Ver: 0, TTL: 3

（客户端本地按 Major-Ver = 2 请求服务 → 该 Offer 被判定为版本不匹配，
 不触发 available 回调，也不订阅；抓包中始终看不到 Find/Subscribe）

解析重点 ：用过滤器 someipsd.entry_type == 1 列出全部 Offer，逐项对照 Entry 里的 Service-ID、Instance-ID、Major-Ver、Minor-Ver 与客户端配置（或 ARXML 中 SomeipServiceInterfaceVersion）。四项中 Major Version 最容易踩坑：服务端升级后 Major 从 1 变 2，而客户端还按 1 请求。

正常帧对比

text 复制代码
Frame 201: 192.168.10.10:30490 -> 224.244.224.245:30490 UDP
SOME/IP-SD [Offer] 0x1234.0x0001 Major-Ver: 1 Minor-Ver: 0 TTL: 3

（客户端配置同样为 Major=1, Minor=0 → 匹配成功）
Frame 202: 192.168.10.20:30490 -> 224.244.224.245:30490 UDP
SOME/IP-SD [Subscribe] 0x1234.0x0001 EG 0x0001

修复 / 检查项

  1. 逐项核对服务端 Offer 与客户端配置的服务 ID、实例 ID、Major、Minor 版本，版本不一致时先确认接口是否兼容再决定升哪一端。
  2. 记住 FindService 的发送窗口：只在客户端启动后的 Initial Wait + Repetition 阶段出现。要抓 Find，应在客户端上电瞬间开始抓包，或让客户端后于服务端启动以观察完整启动序列。
  3. Wireshark 过滤器：someipsd.entry_type == 1，重点看 Major Version / Minor Version 字段。
  4. 在协议栈日志中确认客户端请求服务时传入的版本号（vsomeip 的 request_service(service, instance, major, minor) 后两个参数）。
  5. 若需要客户端在任意时刻都能主动探测服务，应用层可 release_service() 后重新 request_service()，触发一次新的 Initial/Repetition 阶段------但不要指望客户端周期性自动重发。

3. 服务已发现，但订阅返回 SubscribeEventgroupNack

场景

客户端成功收到 Offer、服务状态变为 AVAILABLE，调用 subscribe() 订阅事件组 0x0001 后，却收到 SubscribeEventgroupNack，事件一个都收不到。Nack 是服务端 SD 状态机的显式拒绝，说明订阅报文本身到达了服务端，但服务端认为这个订阅无法被满足。

根因

按出现频率，Nack 对应两类根因：

  • 事件组配置两端不匹配 。客户端订阅的 Eventgroup ID 在服务端不存在，或服务端该事件组内挂载的事件清单与客户端期望不一致（例如服务端 EG 0x0001 只挂了 ObjectDetected，客户端以为还包含 FrameRate 通知）。这类问题常见于服务端 ARXML 的 SomeipProvidedEventGroup 与客户端 SomeipConsumedEventGroup 由不同人员维护。
  • 端点协议不满足事件组要求 。事件组在服务端配置为可靠传输（is_reliable=true，事件走 TCP），客户端 Subscribe 报文里携带的 IPv4 Endpoint Option 却只声明了 UDP 端点（如 192.168.10.20:30509/udp）。服务端无法把可靠事件发送到 UDP 端点，按规范只能 Nack。

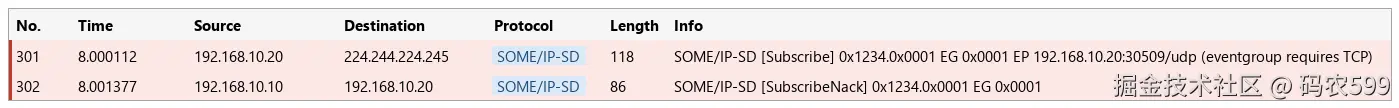

抓包列表如下（高亮行为错误的 Subscribe 与对应的 Nack）：

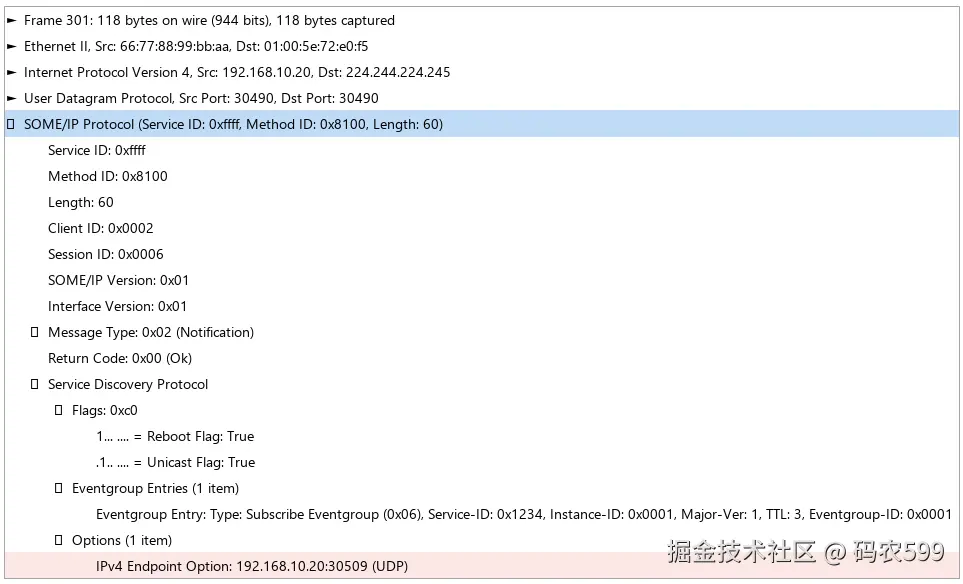

选中第 301 帧（Subscribe）展开协议树，标红的 IPv4 Endpoint Option 声明的是 UDP 端点，而事件组 0x0001 在服务端配置为可靠（TCP）------协议不匹配是本次 Nack 的直接原因：

text 复制代码
Frame 301: 192.168.10.20:30490 -> 224.244.224.245:30490 UDP
SOME/IP-SD Flags: 0xC0
  Entry: Subscribe Eventgroup (0x06)
    Service-ID: 0x1234, Instance-ID: 0x0001, Major-Ver: 1, TTL: 3
    Eventgroup-ID: 0x0001
  Option: IPv4 Endpoint 192.168.10.20:30509 (UDP)    <-- 事件组要求 TCP，UDP 端点不被接受

Frame 302: 192.168.10.10:30490 -> 192.168.10.20:30490 UDP
SOME/IP-SD Flags: 0xC0
  Entry: Subscribe Eventgroup Nack (0x08)
    Service-ID: 0x1234, Instance-ID: 0x0001
    Eventgroup-ID: 0x0001

解析重点 ：Nack 的 Entry Type 为 0x08（Subscribe Eventgroup Nack，Ack 是 0x07）。排查时先核对 Nack 中的 Eventgroup ID 是否就是服务端定义的 EG，再回看 Subscribe 报文里的 Endpoint Option：L4-Proto = UDP(0x11) 对不上可靠事件组的要求，或 EG ID 在服务端根本不存在，都会得到同样的 Nack。

正常帧对比

text 复制代码
Frame 311: 192.168.10.20:30490 -> 224.244.224.245:30490 UDP
SOME/IP-SD [Subscribe] 0x1234.0x0001 EG 0x0001
  Option: IPv4 Endpoint 192.168.10.20:30510 (TCP)    <-- 与可靠事件组匹配

Frame 312: 192.168.10.10:30490 -> 192.168.10.20:30490 UDP
SOME/IP-SD [SubscribeAck] 0x1234.0x0001 EG 0x0001

修复 / 检查项

  1. 追查服务端事件组定义：EG 0x0001 是否存在、包含哪些事件与字段通知（ObjectDetected、FrameRate 是否都在其中）、is_reliable 取值。
  2. 核对客户端消费配置与服务端提供配置是否同源（最好由同一份 ARXML/通信矩阵生成两端代码）。
  3. 若事件组为可靠传输，客户端必须提供 TCP Endpoint Option（如 192.168.10.20:30510/tcp），且 TCP 连接在 Subscribe 之前建立；反之若事件无需可靠，可把服务端 is_reliable 改为 false 走 UDP。
  4. Wireshark 过滤器：someipsd.entry_type == 6 || someipsd.entry_type == 7 || someipsd.entry_type == 8，对照 Subscribe 与 Ack/Nack 成对出现的情况。
  5. 收到 Nack 后客户端协议栈通常会按策略重试，重试间隔内持续 Nack 应升级处理：打印完整 Entry 与 Option 十六进制，与服务端配置逐项比对。

4. 只收到部分事件消息，另一部分事件收不到

场景

订阅成功（收到 SubscribeEventgroupAck），运行一段时间后用户反馈：ObjectDetected 事件一直正常，但 FrameRate 字段通知始终收不到；或者反过来，某类事件在运行中"断流"，过一段时间又自动恢复。故障呈间歇性，重启应用后表现可能不同。

根因

"部分事件收不到"要按抓包结果分两类定位：

  • 抓包里根本没有那部分事件的帧 。最可能的原因是事件组内事件清单两端不一致：服务端 EG 0x0001 只挂载了 ObjectDetected(0x8001)，没有挂 FrameRate(0x8002) 通知，于是后者永远不被发送。这属于配置缺失，与网络无关。
  • 抓包里事件帧时有时无、与 TTL 边界对齐 。原因是订阅生命周期参数不协调：订阅 TTL 设得过短，而客户端重订阅（re-subscribe）报文偶发丢失时，服务端在 TTL 到期后把订阅标记为失效，事件流中断；下一次重订阅成功后又恢复。同理，若服务端 cyclic_offer_delay 大于订阅 TTL，客户端会在两个 Offer 之间误判服务下线，连带事件接收状态抖动。

Wireshark 异常帧

情形一（事件从未被发送）：

text 复制代码
Frame 401: 192.168.10.10:30509 -> 192.168.10.20:50001 UDP
SOME/IP  Service: 0x1234  Event: 0x8001  MessageType: NOTIFICATION(0x02)   (ObjectDetected)

（抓包 30 min 内 0x8002 FrameRate 一帧都没有 → 服务端根本没发，查事件组配置）

情形二（事件流与 TTL 边界对齐地断续）：

text 复制代码
Frame 411: t=0.000  [Subscribe]  EG 0x0001 TTL=1
Frame 412: t=0.050  [SubscribeAck] EG 0x0001
Frame 413..420: ObjectDetected / FrameRate 正常到达
Frame 421: t=1.020  [Subscribe]  EG 0x0001 TTL=1   (重订阅，UDP 偶发丢失风险)
（t=1.0 ~ t=2.0 之间订阅状态抖动，部分事件缺失）
Frame 422: t=2.010  [SubscribeAck] EG 0x0001
Frame 423..: 事件恢复

解析重点 ：先用 someip.method_id == 0x8002（FrameRate）统计帧数。若为 0，是配置问题；若非 0 但应用没收到，按错误 5（序列化）排查；若帧数随时间呈"成段缺失"，且缺失边界与 Subscribe 的 TTL 对齐，则是 TTL 与重订阅协调问题。

正常帧对比

text 复制代码
Frame 431: [Subscribe]  EG 0x0001 TTL=5
Frame 432: [SubscribeAck] EG 0x0001
Frame 433..: ObjectDetected 与 FrameRate 均按各自周期持续到达，无空窗

修复 / 检查项

  1. 核对服务端事件组定义，确认 FrameRate(0x8002) 通知确实挂载在 EG 0x0001 下，且客户端订阅的就是这个 EG。
  2. 检查订阅 TTL：车载场景建议 3~10 s；TTL 太短会把偶发重订阅丢包放大成可见断流。
  3. 核对服务端 cyclic_offer_delay 与 TTL 的关系，避免心跳间隔大于 TTL（与错误 7 同源）。
  4. Wireshark 统计：someip.method_id == 0x8001 与 someip.method_id == 0x8002 分别计数，对比两端期望值。
  5. 对断流时段，用 someipsd.entry_type == 5 || someipsd.entry_type == 6 检查是否有 StopSubscribe / 重订阅报文及其时序。

5. 订阅成功、抓包能看到事件报文，但应用始终收不到回调

场景

事件链路看起来完全正常：Subscribe 被 Ack，Wireshark 里 ObjectDetected 通知一帧不少，源地址、端口、Session 全部正确。但应用层的回调就是一次都不触发，业务逻辑仿佛活在另一个世界。这类故障最折磨人，因为"抓包正常"四个字让网络层背不了锅。

根因

报文能被 Wireshark 显示，只说明 SOME/IP 头部 解析成功。payload 的反序列化发生在协议栈内部，Wireshark 并不校验 payload 布局是否符合接口定义。两端序列化配置不一致时，报文照样上网、照样被抓到，但接收端协议栈在反序列化阶段失败并静默丢弃，应用自然收不到回调。常见的序列化不一致包括：

  • 数据类型宽度不同：一端按 uint16 发，另一端按 uint32 收；
  • 字节序或浮点格式理解不同；
  • 结构体对齐/填充规则不同（SOME/IP 序列化默认按 1 字节对齐，两端配置不同会错位）；
  • 字符串长度前缀宽度（8/16/32 bit）或数组长度字段宽度不同；
  • 一端加了 E2E 保护头，另一端没有。

Wireshark 异常帧

text 复制代码
Frame 501: 192.168.10.10:30509 -> 192.168.10.20:50001 UDP
SOME/IP    Service: 0x1234  Event: 0x8001  Length: 24  MessageType: NOTIFICATION(0x02)
Payload:   00 03 00 00 00 64 ...

（报文正常到达；但接收端按 uint32 解析首字段 count，实际发送端用的是 uint16，
 后续字段全部错位，反序列化失败，协议栈丢弃该报文，应用无回调）

解析重点 ：这类错误在抓包列表里"看起来正常"。真正的证据在协议栈日志（deserialization error / payload length mismatch）和 payload 长度上：把抓包里的 Length 字段值与接口定义的结构体大小对比，例如定义是 count(uint16) + confidence(uint16) + distance(uint32) = 8 字节，而报文 payload 是 12 字节，立刻能发现宽度约定不一致。

正常帧对比

text 复制代码
（两端由同一份接口定义生成代码时）
Frame 511: SOME/IP Notification 0x1234.0x8001  Length: 20
Payload:   00 03 00 64 00 00 01 2c   （与应用结构体一一对应，回调正常触发）

修复 / 检查项

  1. 两端数据类型定义必须同源：由同一份 ARXML/IDL 生成双方代码，禁止手工各写一份。
  2. 把抓包 payload 十六进制按接口定义手工"解一遍"，确认字段边界与宽度。
  3. 检查协议栈日志中是否有 deserialization / payload 相关错误，必要时打开 debug 级别。
  4. 核对 E2E 头、长度字段宽度、字符串编码等"约定外"的配置项是否两端一致。
  5. 用返回码辅助定位：若是 request/response 路径上的序列化错误，对端通常会回 E_MALFORMED_MESSAGE(0x09)，事件路径则只有静默丢弃。

6. 发出 Request 后，服务端始终不回复 Response

场景

客户端调用 SetExposure(0x0001)，同步接口阻塞直到超时，Wireshark 里能看到 Request 发出去了，就是没有 Response。偶尔会收到一条 E_UNKNOWN_METHOD 的 Error 报文，但更多时候什么都没有。

根因

按可能性从高到低有三类根因：

  • Method ID 不匹配 。客户端调用的 Method ID 在服务端接口里没有注册（例如配置漂移后客户端调 0x0002，服务端只有 0x0001）。规范的友好行为是回一条 ERROR(0x81)、Return Code E_UNKNOWN_METHOD(0x03)；部分实现直接静默丢弃，客户端只能等超时。
  • 方法被配置为 REQUEST_NO_RETURN(0x01) 。这类方法本就是单向调用：Message Type 为 0x01，规范明确不要求服务端回复。如果客户端把它当普通 REQUEST 使用同步调用 API，表现就是"永远没响应"------这不是故障，是调用方式选错了。
  • 服务端业务处理异常。方法存在且是 REQUEST，但服务端 dispatch 线程阻塞、服务实例未启动完成等，报文停在协议栈里。这种情况通常伴随服务端日志异常，且对所有 Method 都无响应。

Wireshark 异常帧

情形一（单向方法被当成同步调用）：

text 复制代码
Frame 601: 192.168.10.20:49153 -> 192.168.10.10:30510 TCP
SOME/IP  Service: 0x1234  Method: 0x0001  Client: 0x2001  Session: 0x0007
         MessageType: REQUEST_NO_RETURN(0x01)
Payload: 00 00 00 0A

（之后无任何 RESPONSE ------ 对 0x01 而言这是规范规定的正常行为）

情形二（Method ID 未注册，友好实现）：

text 复制代码
Frame 611: 192.168.10.20:49153 -> 192.168.10.10:30510 TCP
SOME/IP  Service: 0x1234  Method: 0x0099  MessageType: REQUEST(0x00)   (服务端无此方法)

Frame 612: 192.168.10.10:30510 -> 192.168.10.20:49153 TCP
SOME/IP  Service: 0x1234  Method: 0x0099  MessageType: ERROR(0x81)
         Return Code: E_UNKNOWN_METHOD(0x03)

解析重点 ：先看 Request 的 Message Type 是 0x00 还是 0x01；再看有没有 ERROR(0x81) 回来以及 Return Code。0x03 直指 Method ID 问题；什么都没有则检查服务端是否配置了 no-return、或对端是否静默丢弃。

正常帧对比

text 复制代码
Frame 621: SOME/IP Request       0x1234.0x0001  MessageType: REQUEST(0x00)  Client=0x2001 Session=0x0007
Frame 622: SOME/IP Response      0x1234.0x0001  MessageType: RESPONSE(0x80) Return: E_OK(0x00)
           Client=0x2001 Session=0x0007  （Session ID 与 Client ID 原样带回）

修复 / 检查项

  1. 核对两端 Method ID 映射表，确认 SetExposure = 0x0001 在双方配置中一致且已注册到服务端 dispatch。
  2. 从通信矩阵/ARXML 确认该方法的调用语义：REQUEST（有响应）还是 REQUEST_NO_RETURN（单向）。单向方法客户端应使用 fire-and-forget API，不应等待响应。
  3. Wireshark 过滤器：someip.message_type == 0x81 抓 Error 报文，直接读 Return Code 定位。
  4. 若服务端静默丢弃，检查服务端协议栈日志中 unknown method 的丢弃记录。
  5. 对"所有方法都无响应"的情况，检查服务端服务实例是否已 offer()、dispatch 线程是否存活。

7. 幽灵服务：服务时有时无，状态频繁抖动

场景

客户端的 availability 回调以秒级频率在 AVAILABLE 与 NOT_AVAILABLE 之间来回跳，上层业务跟着反复初始化、反初始化，日志里服务上下线刷屏。网络并没有真实故障，服务端进程也活得好好的。

根因

这是服务端两个定时参数不匹配的必然结果：

  • cyclic_offer_delay：服务端进入 Main Phase 后，每隔多久周期性重发一次 OfferService（vsomeip 配置项，单位毫秒）；
  • Offer Entry 中的 TTL（单位秒）：客户端在收到 Offer 后多少秒内未刷新就判定服务下线。

当 TTL < cyclic_offer_delay 时，客户端在两次 Offer 到达之间的某个时刻必然经历 TTL 到期：上一帧 Offer 的 TTL 耗尽、下一帧还没到，服务被判 NOT_AVAILABLE；新 Offer 一到又 AVAILABLE。如此往复，形成"幽灵服务"。经验规则是 TTL ≥ 3 × cyclic_offer_delay，给丢包和调度抖动留足冗余。

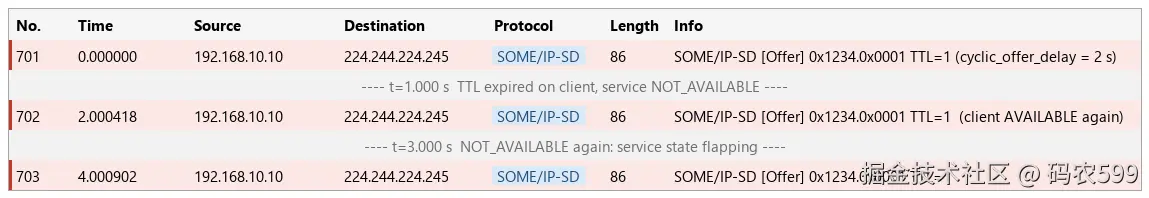

抓包列表如下（高亮行为周期 Offer，间隔大于 TTL）：

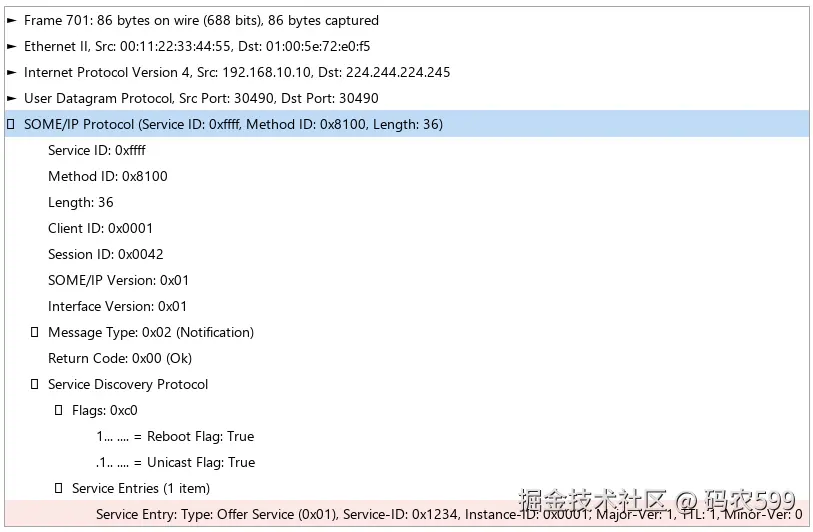

选中第 701 帧展开协议树，标红的 Service Entry 里 TTL: 1 小于服务端 cyclic_offer_delay = 2 s，是状态抖动的直接来源：

text 复制代码
Frame 701: 192.168.10.10:30490 -> 224.244.224.245:30490 UDP
SOME/IP-SD [Offer] 0x1234.0x0001 TTL=1     （服务端 cyclic_offer_delay = 2 s）

Frame 702: t=2.000  SOME/IP-SD [Offer] 0x1234.0x0001 TTL=1
Frame 703: t=4.000  SOME/IP-SD [Offer] 0x1234.0x0001 TTL=1

解析重点 ：在抓包里测 Offer 的真实到达间隔，与 Entry 中的 TTL 比较。若 TTL ≈ 间隔 甚至更小，抖动不可避免。注意 TTL 单位是秒、cyclic_offer_delay 单位是毫秒，配置时先统一单位再比较。

正常帧对比

text 复制代码
（cyclic_offer_delay = 2000 ms，TTL = 3 s）
Frame 711: t=0.000  SOME/IP-SD [Offer] 0x1234.0x0001 TTL=3
Frame 712: t=2.000  SOME/IP-SD [Offer] 0x1234.0x0001 TTL=3
每帧 Offer 到达时，上一帧的 TTL 尚剩余约 1 s，客户端状态稳定 AVAILABLE

修复 / 检查项

  1. 核对服务端配置：cyclic_offer_delay（毫秒）与 Offer 中 ttl（秒），满足 TTL ≥ 3 × cyclic_offer_delay。
  2. 优先增大 TTL 而不是盲目缩小 Offer 周期：周期越小，多播网络负载越高。
  3. Wireshark 实测 Offer 到达间隔的抖动范围（someipsd.entry_type == 1 加时间列），为 TTL 留够最坏情况冗余。
  4. 客户端应用层对 NOT_AVAILABLE 做去抖处理（如连续 N 次 TTL 到期才释放资源），但不能替代参数修复。
  5. 项目配置走查时把"周期 Offer 间隔 vs TTL"列为标准检查项，防止不同 ECU 各配各的。

8. UDP 上的 RPC 调用出现"目标不可达"

场景

SetExposure 在客户端被配置为不可靠方法（reliable = false），RPC 走 UDP 30509。某次服务端进程异常退出（kill -9、看门狗复位或掉电），之后客户端每次调用都立刻失败或收到 ICMP "目标不可达"，而客户端的服务状态在一段时间内仍显示 AVAILABLE。

根因

UDP 无连接，发送端无法从传输层感知对端进程是否存活。客户端判断服务下线的唯一依据是 SD 层信号：服务端主动发送 StopOffer（Entry TTL = 0），或现有 Offer 的 TTL 到期。如果服务端进程被强杀、退出路径里没有调用 stop_offer_service()，且配置的 TTL 又很长（例如 3600 s），客户端缓存里服务长时间保持 AVAILABLE，继续向已经无人监听的 UDP 30509 发送 Request。操作系统随即回 ICMP Port Unreachable。根因链是：TTL 设置过长 + 服务端异常退出未 StopOffer。相比之下 TCP 上的 RPC 能较快感知连接断开（RST/EOF），UDP 场景更依赖 SD 与超时兜底。

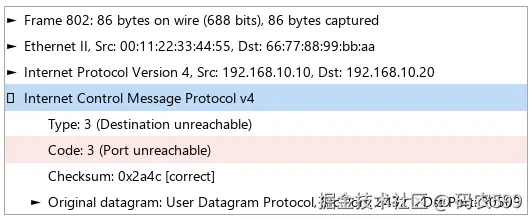

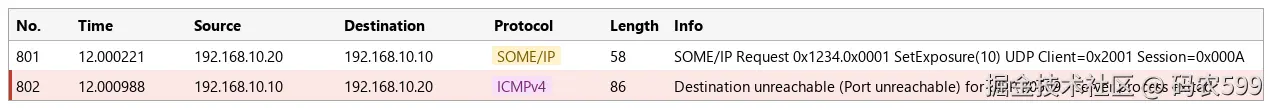

抓包列表如下（高亮行为 ICMP 不可达）：

选中第 802 帧展开协议树，Code: 3 (Port unreachable) 标红，内层嵌入了客户端发往 UDP 30509 的原始报文头：

text 复制代码
Frame 801: 192.168.10.20:54321 -> 192.168.10.10:30509 UDP
SOME/IP  Service: 0x1234  Method: 0x0001  Client: 0x2001  Session: 0x000A
         MessageType: REQUEST(0x00)
Payload: 00 00 00 0A   (SetExposure: 10 ms)

Frame 802: 192.168.10.10 -> 192.168.10.20  ICMPv4
         Destination unreachable (Port unreachable)
         内层报头: UDP 192.168.10.20:54321 -> 192.168.10.10:30509

解析重点 ：ICMP 不可达只在发送侧 抓得到，服务端侧什么都没有。看到 Port unreachable 说明目标 IP 活着、但 UDP 30509 已无监听------即服务端进程死了或端口变了，而不是网络断了。

正常帧对比

text 复制代码
（服务端优雅退出时）
Frame 810: 192.168.10.10:30490 -> 224.244.224.245:30490 UDP
SOME/IP-SD [Offer] 0x1234.0x0001 TTL=0    (StopOffer)

（客户端立即标记 NOT_AVAILABLE，停止发送 Request，无 ICMP）

修复 / 检查项

  1. 在服务端退出路径（信号处理、atexit、RAII 析构）中确保调用 stop_offer_service()，让客户端立即下线服务。
  2. 检查 TTL 配置是否合理：TTL 过长会把"服务端已死"的感知时间拖得很长，车载场景 3~10 s 通常够用，不要盲目使用 3600 s。
  3. 客户端应用层必须处理调用失败/超时：UDP 场景收到 ICMP 或超时后应按服务不可用处理，而不是无限重试。
  4. Wireshark 过滤器：icmp，配合 udp.port == 30509 确认是哪条业务流触发了不可达。
  5. 对可靠性要求高的方法，优先配置为可靠（走 TCP 30510），利用连接状态快速感知对端消失。

9. 应用调用了 subscribe()，但线上抓不到任何订阅报文

场景

代码审查时发现应用调用了 subscribe()，可无论怎么抓包，线上都没有 Subscribe Eventgroup 报文，服务端日志里也没有任何订阅记录，事件自然一个都收不到。应用没有报错，一切"静默失败"。

根因

在 vsomeip 等主流实现中，subscribe() 只有在服务已可用 （即已收到匹配 Offer、状态为 AVAILABLE）之后才有效。服务可用之前调用 subscribe() 会被协议栈静默忽略：此时服务端是否存在、事件端点是什么都未知，订阅无从发起。典型错误写法是 request_service() 返回后紧接着（甚至在之前）调用 subscribe()------request_service() 只是登记需求，并不保证服务已经可用。正确时序是：在 availability 回调收到 AVAILABLE 之后再 subscribe()。

Wireshark 异常帧

text 复制代码
Frame 901: 192.168.10.10:30490 -> 224.244.224.245:30490 UDP
SOME/IP-SD [Offer] 0x1234.0x0001 TTL=3

（应用此刻已调用 subscribe()，但抓包中没有任何 Entry Type 0x06 的帧，
 服务端侧同样没有订阅记录 → 调用被协议栈静默忽略）

解析重点 ：用过滤器 someipsd.entry_type == 6（Subscribe Eventgroup）确认线上确实没有订阅报文，再对照应用日志中 subscribe() 的调用时刻与 availability 回调时刻的先后关系。凡是"调用了却没有报文"的 API 调用，第一反应都应是检查前置条件是否满足。

正常帧对比

text 复制代码
Frame 901: SOME/IP-SD [Offer] 0x1234.0x0001 TTL=3
（客户端 availability 回调: AVAILABLE）
Frame 902: SOME/IP-SD [Subscribe] 0x1234.0x0001 EG 0x0001
Frame 903: SOME/IP-SD [SubscribeAck] 0x1234.0x0001 EG 0x0001
Frame 904: SOME/IP Notification 0x1234.0x8002 FrameRate=30   (Initial Data)

修复 / 检查项

  1. 把 subscribe() 移到 availability 回调（AVAILABLE 分支）中执行，或用条件变量等待 AVAILABLE 后再订阅。
  2. 应用启动时序上区分：request_service() 是异步需求登记，返回成功 ≠ 服务可用。
  3. 若服务中途掉线后恢复，应在重新 AVAILABLE 时重新订阅，不要复用旧订阅状态。
  4. Wireshark 过滤器：someipsd.entry_type == 6 || someipsd.entry_type == 7，确认 Subscribe/Ack 成对出现。
  5. 对"静默忽略"类 API，在协议栈日志中确认 warning 记录；必要时在应用层封装带前置检查的订阅接口。

快速排查表

# 症状 Wireshark 显示过滤器 重点检查项 常见修复
1 完全抓不到 SD 多播报文 udp.port == 30490、igmp 多播路由、IGMP 加入、捕获接口、交换机多播转发 加入多播组、补齐多播路由、换接口抓包
2 只有 Offer 无 Find，服务不可用 someipsd.entry_type == 1 Service/Instance/Major/Minor 四项匹配 对齐两端服务标识与版本配置
3 订阅返回 Nack `someipsd.entry_type == 6 someipsd.entry_type == 8`
4 部分事件收不到 someip.method_id == 0x8002 事件组事件清单、订阅 TTL、重订阅时序 补齐事件挂载、调大 TTL
5 有事件报文但应用无回调 someip.event_id == 0x8001 两端序列化配置、payload 布局 接口定义同源生成，核对字段宽度
6 发出 Request 无 Response someip.message_type == 0x81 Method ID 匹配、REQUEST_NO_RETURN 语义 对齐 Method ID，单向方法改用异步 API
7 服务频繁上下线（幽灵服务） someipsd.entry_type == 1 看周期 cyclic_offer_delay 与 TTL 配比 TTL ≥ 3 × cyclic_offer_delay
8 UDP RPC 目标不可达 icmp、udp.port == 30509 TTL 过长、退出未 StopOffer 退出路径调用 stop_offer_service()，合理 TTL
9 subscribe() 后无订阅报文 someipsd.entry_type == 6 subscribe 调用时机（availability 之后） 订阅挪到 AVAILABLE 回调中执行

小结

九个错误可以归并为四个层面。第一是网络与多播层（错误 1、8）：SD 依赖 224.244.224.245:30490 的多播双向可达，UDP 业务面无连接特性又让"对端已死"的感知依赖 SD 信号，ICMP 不可达是这类问题的典型指纹。第二是服务标识与版本匹配层（错误 2、3）：Service ID、Instance ID、Major/Minor Version、Eventgroup 配置四项必须两端一致，Nack 与"毫无反应"是这里的两种表现形态。第三是定时器与 TTL 配比层（错误 4、7）：cyclic_offer_delay、订阅 TTL、Offer TTL 三者相互制约，配比错误会把偶发丢包放大成状态抖动或事件断流。第四是调用约定与数据一致性层（错误 5、6、9）：REQUEST 与 REQUEST_NO_RETURN 的语义边界、序列化布局两端对齐、订阅必须发生在服务可用之后，都属于"代码能跑、线上无声"的静默失败。

现场排查推荐按"先控制面、后业务面"的顺序推进：先用 udp.port == 30490 确认 SD 握手与订阅状态，再看 someip.service_id == 0x1234 对应的业务报文，必要时用 icmp、igmp 辅助判断网络层异常。每个错误修复后务必回归抓包验证：状态机类问题（错误 2、4、7、9）看报文序列是否达到预期，数据类问题（错误 5、6）看 Return Code 与 payload 是否对齐。把抓包证据、协议栈日志与配置项三者对照起来，绝大多数 SOME/IP 故障都能在代码改动之前完成定位。

相关推荐
程序员cxuan1 小时前
ChatGPT 开启无限 token
人工智能·后端·程序员
SimonKing3 小时前
阅后即焚的加密便签：Cryptgeon，你口袋里的秘密信使
java·后端·程序员
kyriewen17 小时前
我花3天抓了一个幽灵bug，凶手藏在第4层
前端·javascript·程序员
dong_junshuai18 小时前
每天一个开源项目#100 OpenCodeReview：2.6万星的低噪声AI审查器
程序员·开源·github
弈栈录19 小时前
LangGraph 入门：用状态机设计可靠的 Agent 工作流
后端·程序员
柯腾啊20 小时前
找不到好用的 Mac 便签，我干脆自己做了一个
程序员·apple·掘金技术征文
狂师1 天前
2026 性能测试工具大盘点：13 款主流压测工具，测试工程师必备！
程序员·测试·ab测试
程序员cxuan2 天前
GPT-6 Astra 的提示词泄露了，里面居然藏着个保安？
人工智能·后端·程序员
一拳不是超人2 天前
一个没测暗色模式的 Bug，吃掉了我一半 谷歌扩展用户
前端·javascript·程序员
热门推荐
01数学公理体系大全:第六章 选择公理的等价形式及证明02国内可直接用、免费额度/永久免费的大模型API清单（含 SiliconFlow、火山、阿里、智谱、百度、Kimi、DeepSeek、DMXAPI 等）03历年考研数学一、数学二、数学三真题试卷及答案PDF04GitHub 镜像站点05微信历史版本含下载地址（ Windows PC | 安卓 | MAC ）及设置微信不更新06蜘蛛磁力 搜索引擎大全，如何使用蜘蛛磁力查找磁力链接072026 国产 AI 大模型横评：DeepSeek、通义千问、Kimi、文心一言、星火、豆包谁更能打？08人工智能（AI）发展史：详细里程碑09ZCode 周末送额度活动开启：3 亿 Token 免费领取10【一等奖版】2026 国赛 A题 药材的烘干问题
