机器眼里没有脸，怎么识别人脸？手写 CNN 拆开卷积层与 BatchNorm

早上七点四十，地铁口，我掏出手机扫了一下脸，锁开了，半秒不到。同一件事的另一面是，过去一年 AI 生成的脸也多了起来。2025 年 9 月 1 日《人工智能生成合成内容标识办法》施行，要求 AI 生成合成的内容打上标识，到今年 9 月刚好跑满一年。

一边是机器要认出你是谁，一边是机器要认出这张脸是不是真的。看着相反，底层是同一件事：一个能在像素里找规律的神经网络。

为了弄清楚怎么识别这件事，这篇想用一个具体的问题来说明：一张 64×64 的灰度小图，机器是怎么从里面分出"这是同一类人"的？为什么有的网络一学就会，有的怎么调都学不动？这后面站着两个主角，卷积层和 BatchNormalization（下面简称 BN）。我用一份真实人脸数据，从零用 numpy 把网络搭起来跑给你看，文章里每个数字都能在我给的脚本里原样跑出来。

先看整条流水线。

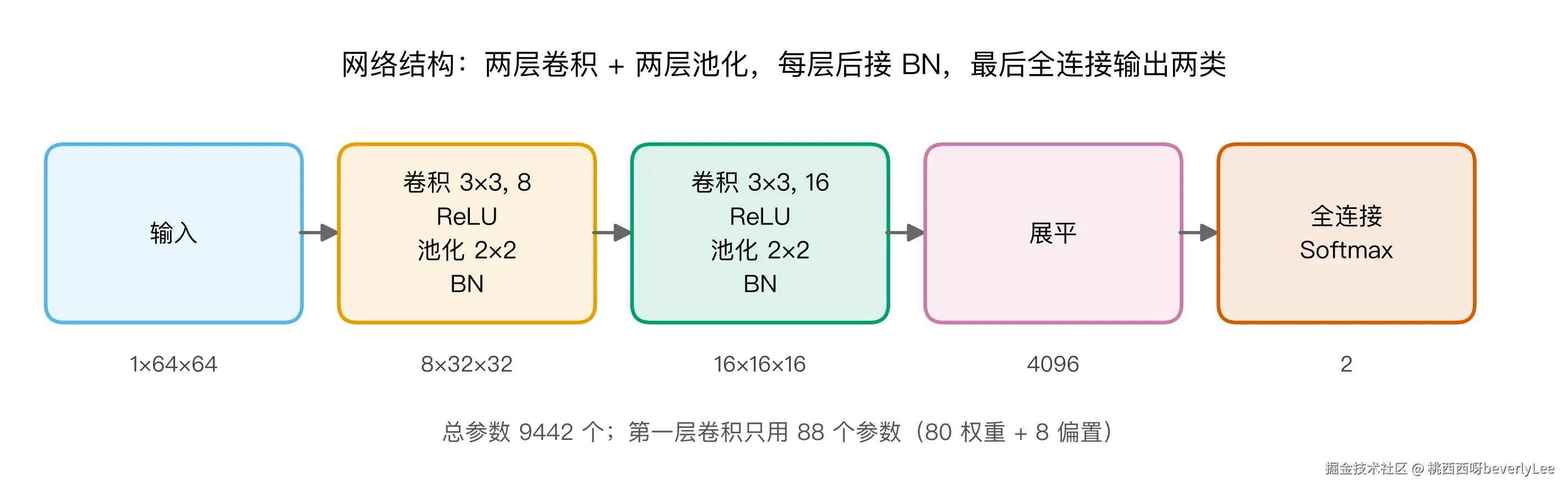

图 1 是网络全貌。一张 64×64 的脸进去，过一层卷积抽出 8 张特征图，再过一层抽出 16 张，中间穿插池化和 BN，最后拍平、全连接、输出两类。整张图只有 9442 个参数，第一层卷积自己只占 88 个，这个数字后面还会出现。

Q1 一张脸进了计算机，变成了什么？

摄像头拍到的"一张脸"，在计算机里就是一堆数字。

我用的数据叫 Olivetti Faces，AT&T 剑桥实验室上世纪拍的人脸集，40 个人，每人 10 张，一共 400 张。每张压成 64 行 64 列的灰度图，每个格子的取值在 0 到 1 之间。所以一张脸等于 64 乘 64，4096 个数字。

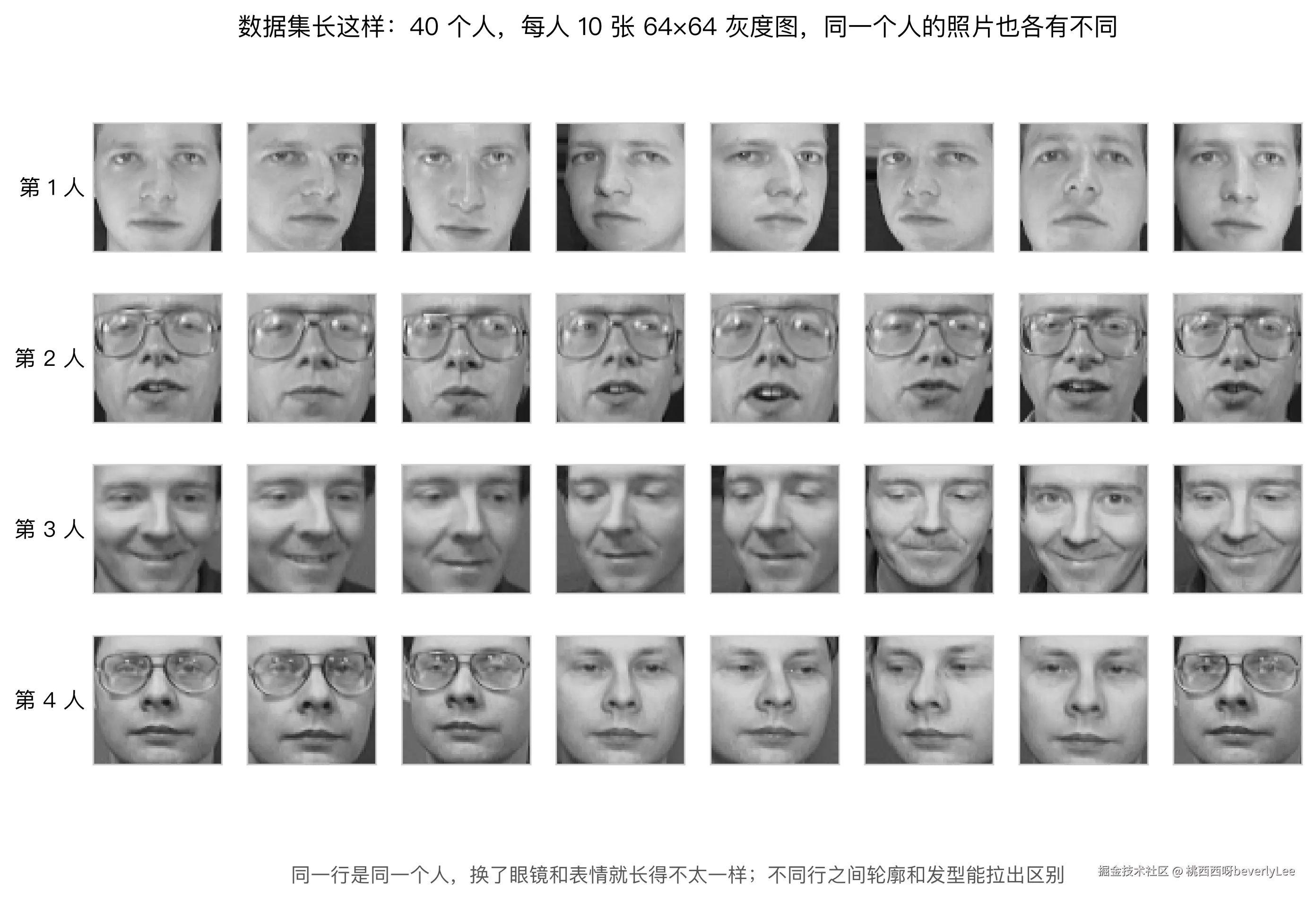

图 2 是前 4 个人的照片，每人 8 张，同一行是同一个人。同一个人换了眼镜、换了表情，样子就不太一样；不同行之间，轮廓和发型又能拉出区别。

你可能会想，把这 4096 个数一股脑喂给分类器不就完了。

第一个问题是，用最朴素的全连接层，让 4096 个输入每个都连到后面 8 个神经元，光这一层就要 4096 乘 8，32768 个权重。而 64×64 已经是很小的图，手机照片轻松上千万像素，按这个连法参数根本存不下。
第二个问题是，全连接把每个像素当独立输入，它会觉得"左上角那个格子"和"正中间那个格子"毫无关系。可人脸的规律恰恰是局部的、可以搬家的：眼睛的角、鼻子的边，出现在哪个位置不重要，重要的是"有这么一块明暗交界"。全连接表达不了这件事，只能给每个位置单独配一套权重。

所以卷积层出现了，它要做的第一件事，就是把"位置"和"图案"拆开。

把 40 个人分成两拨，前 20 人一类，后 20 人一类，做个二分类。数据随机切成 300 张训练、100 张测试。这么设不是为了造产品，是让一个纯 numpy 的小网络几分钟能跑完，好把每一步摊开给你看。

还有个小处理，我把灰度值除到 0 到 1 之间再送进网络。神经网络对输入尺度敏感，范围不统一训练就容易抖。这一手在输入层做，BN 是在中间层做，思路一样。

Q2 卷积层，到底在脸上一格一格找什么？

卷积最核心的两个词，局部感受野和权值共享，拆开看都很朴素。

局部感受野是说，卷积层不像全连接那样一眼看全图，它手里拿着一个小窗口，比如 3×3，只在脸的一小块地方看。窗口从左到右、从上到下滑，每滑到一个位置，就用手里的 9 个权重跟盖住的 9 个像素做一次加权求和：
$y$ $i,j$ =ΣΣw $a,b$ ⋅x $i+a,j+b$ +by $i, j$ = ΣΣ w $a, b$ · x $i+a, j+b$ + b y $i,j$ =ΣΣw $a,b$ ⋅x $i+a,j+b$ +b

x 是输入图，w 是那 9 个权重，滑动全程一份都不换，这就是权值共享；b 是偏置；y $i, j$ 是滑到第 i 行第 j 列算出的数。窗口滑完全图得到一张新图，叫特征图。

打个好记的比方：同一块雕花印章，在纸上从左到右盖一排，每朵花纹都来自同一块印章，只是落点不同。卷积核就是那块印章。

光看公式还是抽象，我把它摊成一个能对着数的例子。

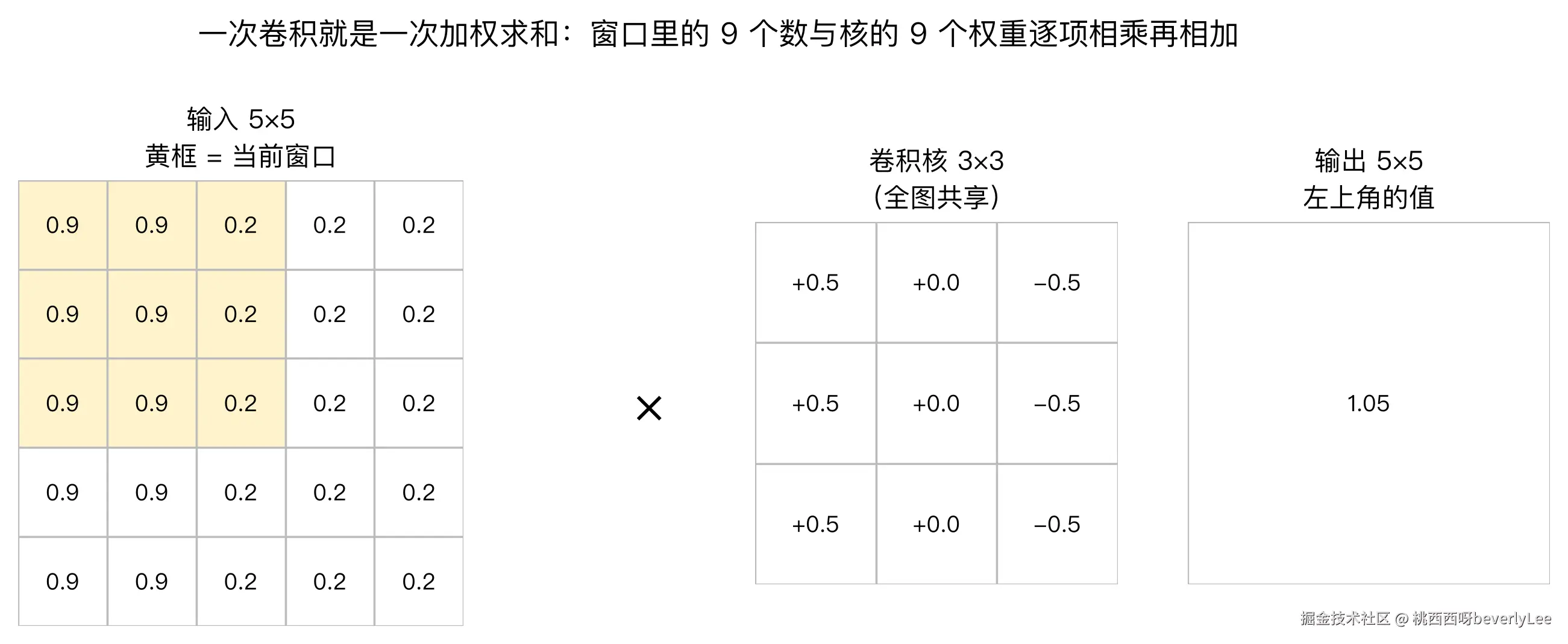

图 3 左边是脸上一小块 5×5 的明暗，黄框是当前窗口盖住的 3×3；中间是卷积核的 9 个权重；右边是算出的结果 1.05。把窗口里那 9 个数和核的 9 个权重一一相乘再相加，就得到它。仔细看这个核，左边一列是正的、右边一列是负的，它专门奖励"左边亮右边暗"的竖直边。黄框里正好是这样一块交界，算出来就大；换成平坦的区域，同一个核算出来接近 0。一个核就是对一种局部图案的探测器。

一组权重滑一遍只能抽一种图案，所以卷积层一次放好几个核。我这一层放了 8 个 3×3 的核，输出 8 张特征图。图 4 上面一行是输入的脸和网络学出来的 8 个核，下面一行是 8 张对应的特征图。有的核正中间是个大正数，特征图整张脸都亮；有的核正负交错，只在脸颊和鼻梁附近有反应；还有的响应很弱，输出基本是灰的。这些核不是人设计的，是网络自己从训练图里学出来的。

特征图之后还会过一个 ReLU，把负数全抹成 0。它的意义是引入非线性，没有它，卷积叠再多也还是一堆线性操作，网络只能画直线边界。

再往后是池化。我把 2×2 的范围压成一个数，取最大值，图的长宽各减一半。它干两件事：把特征图变小，减少后面的计算量；让网络对小的位移不那么敏感。一只眼睛稍微挪两个像素，池化取的是同一块区域的最大值，输出基本不变。代价是位置信息被扔掉了，取最大值的那个像素在哪，池化之后不记得了。这对分类是好事，换成要精确定位的任务就成了麻烦。

到这里你可能有个疑问，卷积一圈圈地滑，代码里不会慢死吗。这是我写代码时最有意思的一段。

如果老实写两层 for 循环滑窗口，numpy 里跑一张 64×64 的图就要循环几千次，慢得没法训练。工程上的做法叫 im2col，把滑窗巧换成矩阵乘法：先把输入图按窗口位置展开成一个矩阵，每一行是一次滑动盖住的 9 个像素，64×64 的图展开出来就是 4096 行、每行 9 个数；8 个核也拍平成 8 行 9 列的矩阵。两边一做矩阵乘法，一次性算出所有位置、所有核的输出，比手写循环快几个数量级。我脚本里的 im2col 干的就是这件事，反向传播时再用 col2im 把梯度还原回去。

顺带一个后面会反复用到的式子，输出尺寸怎么算：
$Hout=(H+2p−k)/s+1 H_out = (H + 2p - k) / s + 1$ Hout=(H+2p−k)/s+1

H 是输入高，p 是边缘补零的圈数，k 是核大小，s 是步长。我用 3×3 的核，边上补一圈 0，步长取 1，代进去 $(64+2−3)/1+1=64(64 + 2 - 3) / 1 + 1 = 64$ (64+2−3)/1+1=64，尺寸不变。所以卷积层用完图还是 64×64，缩小的活交给池化。

这里有个反直觉的点。局部感受野听起来是个限制，只看 3×3 这么小的地方，不是把信息看窄了吗。可正是这个限制逼出了更好的东西：全连接靠"每个位置配一套权重"换取全局视野，代价是参数随图的大小爆炸；卷积先抓局部，再靠叠层把局部拼成全局。两个卷积层叠起来，第二层的输出点已经看过原图上一块 5×5 的区域，层数越深覆盖越大。这是用层数换视野。

Q3 为什么卷积这么省参数？

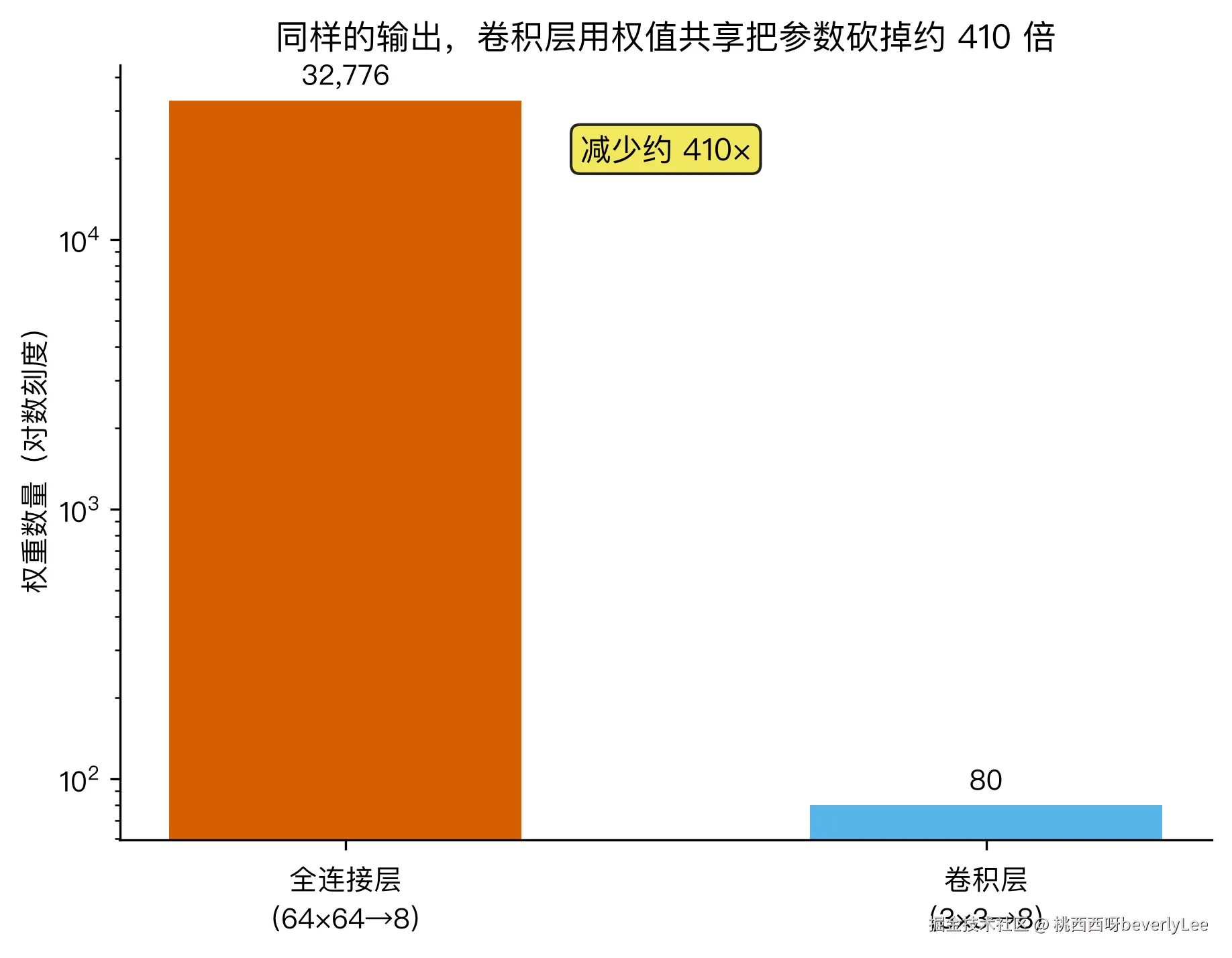

同样是把一张 64×64 的图变成 8 个通道，全连接和卷积差多少，我直接用脚本算了一遍。图 5 纵轴是对数刻度，因为两个数差得太远，用线性刻度小柱子会看不见。第一层用全连接，64×64 个输入连到 8 个输出，要 64×64×8 个权重加 8 个偏置，一共 32776 个参数。用卷积，8 个 3×3 的核，8×9 个权重加 8 个偏置，一共 88 个。

32776 除以 88 约等于 372，而脚本打印出来是减少 409.7 倍。差异来自记账口径：只算纯权重、不带偏置，是 32768 除以 80，等于 409.6，取一位小数就是 409.7；连偏置一起算才是 372 倍。我在脚本和图上统一用纯权重口径，因为偏置的数量跟通道数绑在一起，和权重的规模不是一个量级，混着算反而看不清。两种口径结论一样，卷积比全连接少两个数量级。

能省这么多，关键就在权值共享。全连接是"每个输入位置配一套独立权重"，4096 个位置就配 4096 套；卷积是"所有位置共用同一套"，图多大手里都只有那 9 个数。一张 64×64 的图省了 410 倍，图越大省得越狠。

整个网络的账也顺便算了：两层卷积加两层池化，最后接一个全连接输出层，总参数 9442 个。第一层卷积 88 个；第二层是 8 通道进、16 通道出、3×3 的核，8×16×9 加 16，等于 1168 个；剩下的绝大多数都在最后那个全连接层。

这里有个容易搞混的地方。卷积省的只是参数，不是计算量。还是第一层，8 个 3×3 的核在 64×64 的图上滑一遍，每个位置 9 次乘加，4096 个位置，一共 4096×8×9，接近 30 万次乘加；全连接那次前向，32776 个参数也要参与差不多量级的运算。两者算力在一个数量级，差的是要存下来的参数量。参数少的直接好处是不容易过拟合、对显存友好。把"参数少"和"算得快"当成一回事，是很多人的第一个误解。

卷积的省还有个前提：同一个图案在图上任何位置含义相同。换成每个位置代表不同含义的数据，比如表格，这个前提就不成立，共享反而会犯错。判断一个任务适不适合卷积，先问一句，这个任务的规律是不是可以复用。

Q4 网络稍微一深就学不动，BatchNorm 是怎么把它拽回来的？

我用同样的结构跑了三组对照，先说结果。

带 BN，学习率用 0.01：测试集准确率 0.95，CPU 训练 148.7 秒
不带 BN，学习率只敢用 0.005：准确率 0.65，CPU 训练 151.1 秒，训练损失几乎没降
不带 BN，硬用 0.01 的大学习率：准确率 0.78

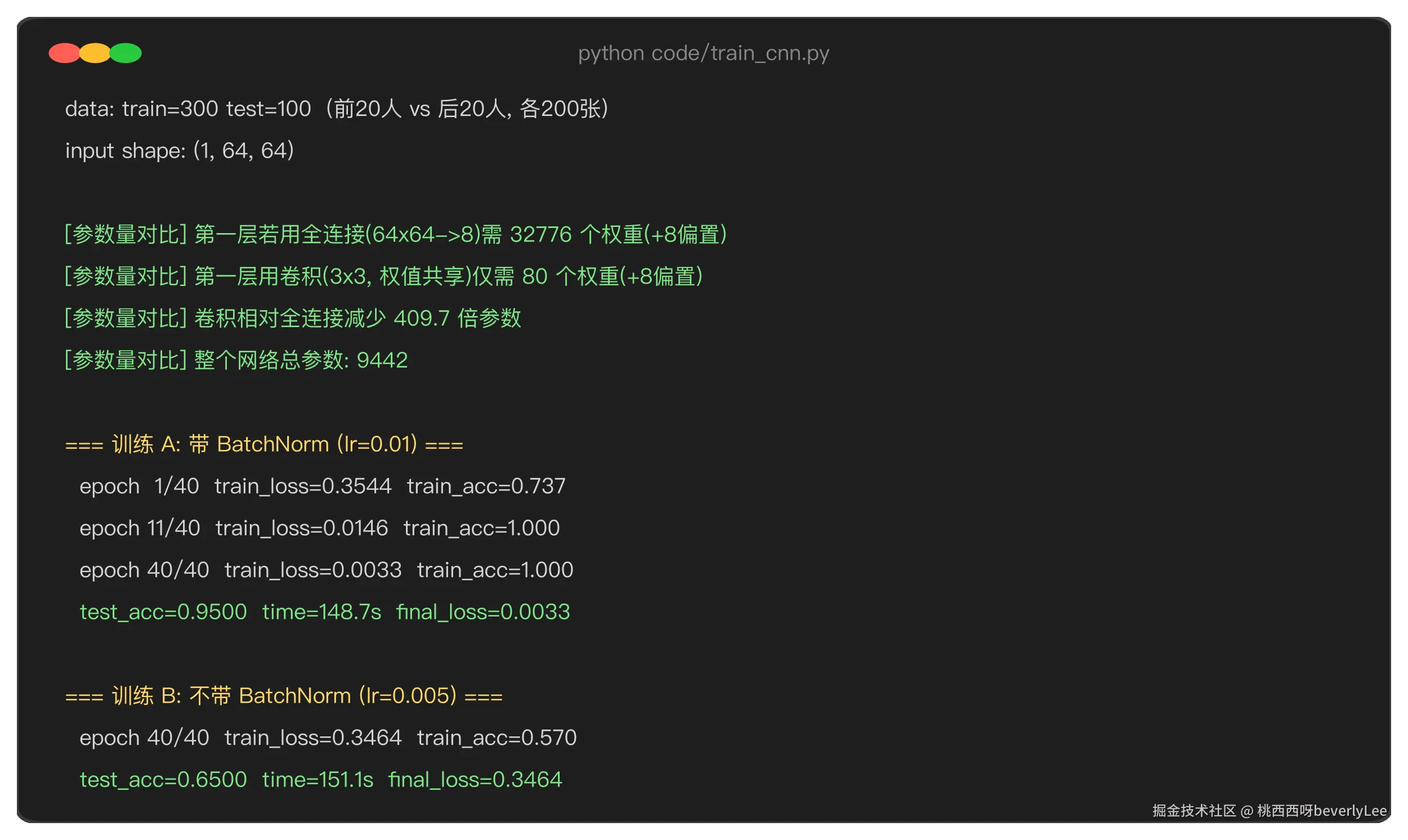

这三组不是嘴上说的，是脚本跑出来的，图 6 是终端里的原始输出。

图 6 能看到三件事：第一层卷积只要 80 个权重，全连接要 32776 个；带 BN 那组从第 1 轮的 0.3544 一路降到第 40 轮的 0.0033；不带 BN 那组第 40 轮还停在 0.3464。同一份代码，只差了 BN 这一层。

第一组和第三组只差一个 BN，准确率差了 17 个百分点。第二组更有意思，训练损失从第一轮的 0.3466 到第四十轮的 0.3464，四十轮几乎没动，跟没学一样。顺带说一句，带 BN 那组花了 148.7 秒，不带 BN 那组 151.1 秒，两者几乎一样，BN 多出来的那点计算和它换来的收敛速度比起来可以忽略。

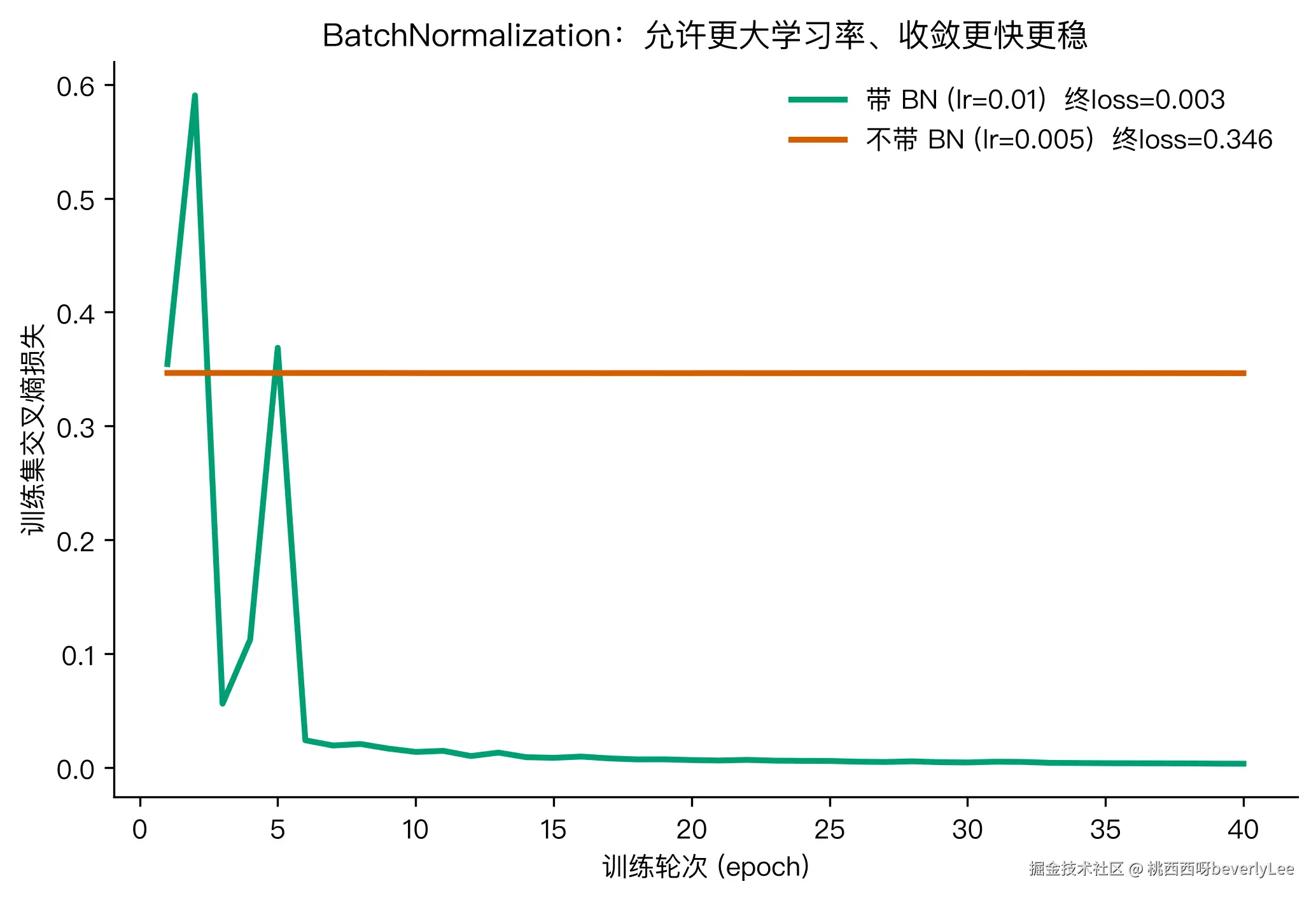

图 7 里绿线是带 BN 的，橙线是不带 BN 的。绿线在第三个轮次冲到 0.59 然后掉下来，之后一路走到 0.003；橙线从头到尾贴着 0.346 躺着，几乎是一条水平线。为什么差这么多?

这里要讲一个概念，内部协变量偏移。名字拗口，意思很直白：网络一层层算，前一层参数一变，后一层看到的输入分布就跟着变。训练时每走一步，每个卷积层的权重都在动，第二层卷积面对的输入，均值和方差一直在漂。后一层像个厨师，刚适应了这锅汤的咸淡，前一层又加了一勺盐。层数越多漂得越厉害，学习率稍微大一点就乱套。第二组卡住，就是因为没有 BN 兜底，学习率只能压得很小，每步挪一点点，四十轮还没走出起点。

BN 干的事很简单，在每一层输出后面插一道标准化。对每个通道，把这批样本的均值 μ 和方差 σ² 统计出来，每个数减均值、除标准差，拉成均值 0、方差 1 的分布：
$x^=(x−μ)/√(σ2+ε) x̂ = (x - μ) / √(σ² + ε)$ x^=(x−μ)/√(σ2+ε)

ε 是个很小的数，比如 0.00001，只是防止分母为 0。

光拉成标准分布有个问题。万一这一层本来就需要一个非 0 均值的分布，硬拉回去反而把有用的信息抹掉了。所以 BN 又加了两个可学参数 γ 和 β，做一次缩放和平移：
$y=γ⋅x^+β y = γ · x̂ + β$ y=γ⋅x^+β

γ 和 β 跟卷积权重一样，是反向传播学出来的。需要标准分布时，让 γ 取 1、β 取 0 就行；需要别的分布，网络自己把 γ、β 调到合适的位置。所以 BN 不是死板的归一化，是带可学参数、可以撤销的归一化。

反向传播这一层有意思。因为 y 由 x̂ 算出来，而 x̂ 里含了整批样本的 μ 和 σ²，对某一个样本求梯度时，这个样本自己的值、这一批的均值、这一批的方差，三者缠在一起。顺着链式法则推，结果是
$dx=(1/(M⋅σ))⋅(M⋅dx^−Σdx^−x^⋅Σ(dx^⋅x^))dx = (1 / (M·σ)) · (M·dx̂ - Σdx̂ - x̂ · Σ(dx̂ · x̂))$ dx=(1/(M⋅σ))⋅(M⋅dx^−Σdx^−x^⋅Σ(dx^⋅x^))

M 是这一批的样本数，dx̂ 是从后面传上来的梯度。方括号里三项，第一项是这个样本自己的贡献，后两项是均值和方差被改动带来的连带影响。我第一遍写代码时只留了第一项，漏了后两项，结果梯度算错，loss 死活不降，画出来的曲线跟不带 BN 那条橙线长得一模一样，补上之后绿线才掉下去。这个坑写出来给你避雷：BN 的反向不是简单的逐元素缩放，中间那两个减项一个都不能少。

还有个容易被忽略的工程细节。训练时 BN 用当前这一批样本的均值和方差，测试时你手上只有一张图，凑不出一批。标准做法是训练过程中记一个均值和方差的滑动平均，测试时用这个记下来的值。所以 BN 在训练和推理两种模式下行为不一样，我在脚本里给 BN 的 forward 留了 training 开关，训练时为真、评估时为假。很多人第一次复现 BN 出问题，就是忘了切这个模式。

批大小也影响 BN 的效果。均值和方差是从这一批样本统计出来的，批太小，统计量本身就很多噪声；批够大才稳。我这次批大小用 20，对 300 张训练图算合适。

BN 还有个让人喜欢的作用，它让网络对权重初始化没那么挑。我第一层卷积用的是 He 初始化，本意是让前向传播时信号的尺度保持住，有了 BN，即使初始化稍微偏一点，后一层也能拉回来。

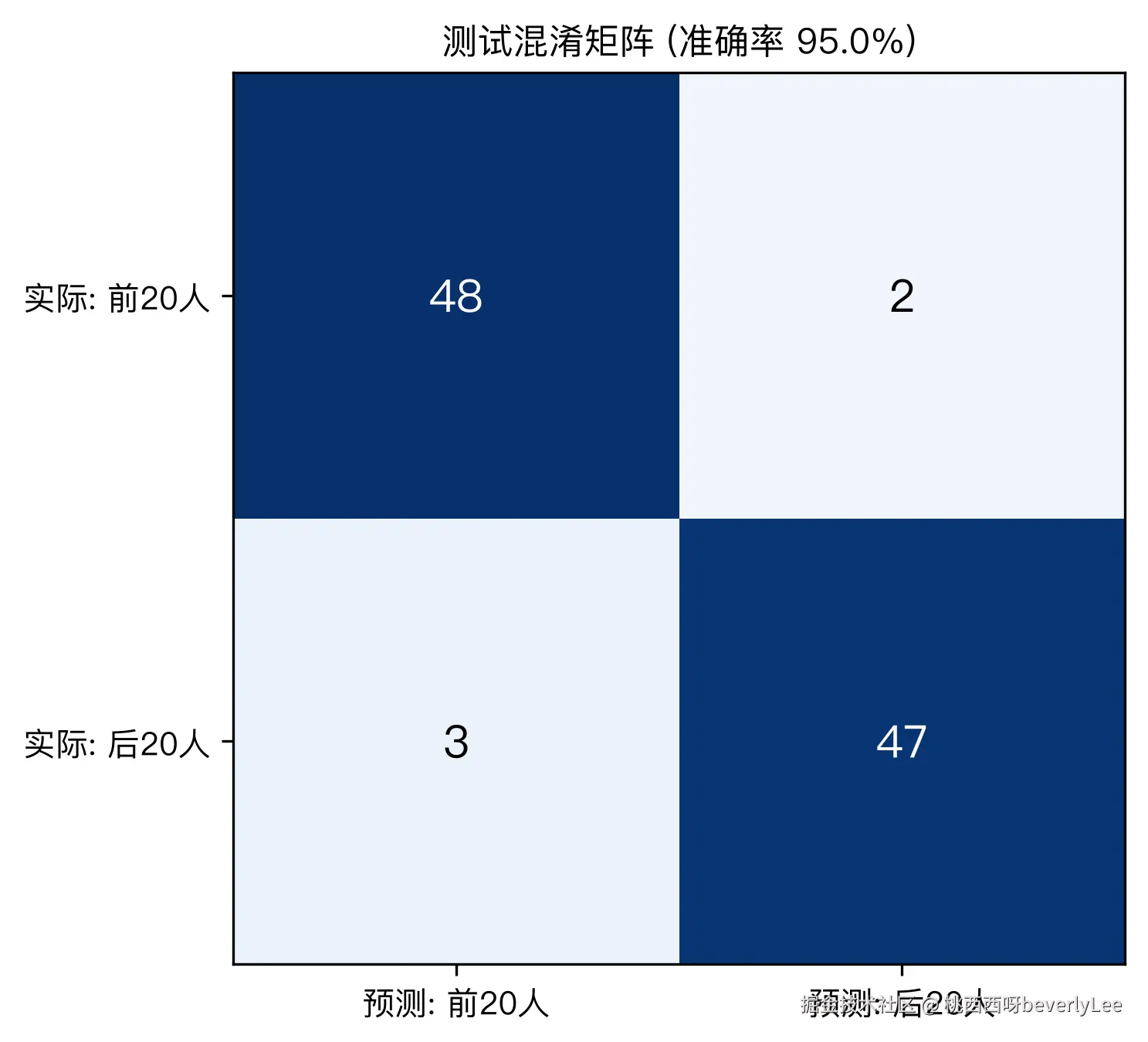

最后看看带 BN 那个模型错在哪。测试集 100 张图，结果是这样。图 8 是混淆矩阵。左上 48 张是"实际第一类、也判成第一类"，右下 47 张同理，正确的一共 95 张。错的 5 张里，2 张把第一类判成了第二类，3 张反过来。100 张错 5 张，对一个从零写、只训 40 轮的小网络，我认为可以接受。错的那几张，多半是光照或角度比较特别的样本。

回到开头那个问题

机器看懂一张脸，靠的是把像素当成一张图，让卷积层拿着小窗口在脸上滑动，用共享的权重把局部的明暗图案抽成特征图。权值共享让参数量比全连接少了四百多倍，代价是单个核看得很窄，只能靠层层堆叠去覆盖更大的结构。层一多，前层参数变化会让后层的输入分布漂移，训练又慢又不稳，BN 用一次标准化加两个可学参数把它拽回稳定，于是网络能用更大的学习率，最后在这个任务上拿到 0.95 的准确率。

三个值得记住的点

卷积的核心不是"卷积"这个运算，是局部感受野加权值共享这套组合。前者控住感知范围，后者控住参数量。
参数量能算得很具体。同样把 64×64 变成 8 通道，全连接要 32776 个参数，卷积只要 88 个，按纯权重口径差了约 410 倍。图越大，这个差距越大。
BN 的作用是稳定每一层的输入分布，让优化面更平坦、允许更大的学习率。但它的收益有条件：不带 BN 时，小学习率会卡在平台学不动，大学习率虽不一定爆炸但泛化更差。别迷信"没 BN 必爆"。

复现方法

代码、数据、配图都在 GitHub 上，你可以自己跑一遍，文章里的每个数字都能原样复现：

训练脚本：github.com/beverlyLee/...
全部数字：github.com/beverlyLee/...
整个篇目目录：github.com/beverlyLee/...

跑法：

bash 复制代码

git clone git@github.com:beverlyLee/ai-guanxingji.git
cd ai-guanxingji/M14_CNN_batch_norm
pip install -r requirements.txt
python code/train_cnn.py
python code/make_figures.py
python code/make_extra_figures.py

数据集不用手动下，脚本里的 fetch_olivetti_faces 会自动从 scikit-learn 拉，1.4 兆。我用的是纯 numpy 手写的 CNN，没有 torch 也没有 TensorFlow，卷积、池化、BN 的前向和反向都是一行行写出来的，方便你对照上面的公式看每一步。整篇跑完 CPU 五分钟，笔记本就能扛。
