GC1808:高性能、低成本的立体声音频ADC芯片

在音频处理领域,音频模数转换器(ADC)扮演着至关重要的角色。GC1808是一款高性能、低成本的立体声音频ADC芯片,适用于多种音频应用场景。

芯片概述

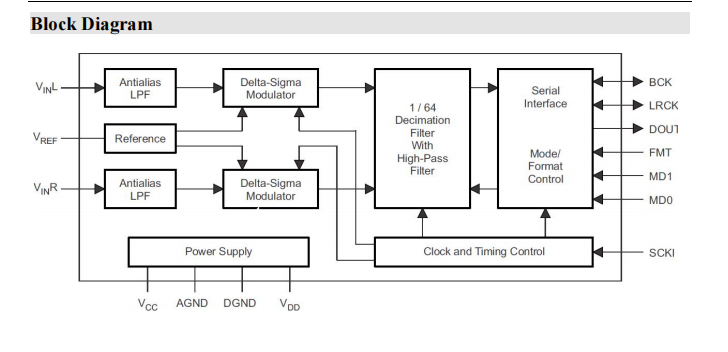

GC1808是一款集成了64倍过采样率Δ-Σ调制器、数字梳状滤波器和数字高通滤波器的立体声音频ADC。它支持主从模式以及两种串行音频数据格式,能够在低功耗模式下检测电源丢失和时钟信号。

主要特性

  • 24位Δ-Σ立体声ADC:提供高精度音频信号转换。

  • 模拟电源:+5.0V,数字电源:+3.3V。

  • 单端电压输入:最大3Vp-p。

  • 高性能指标:

    • 总谐波失真加噪声(THD+N):-93dB(典型值)。

    • 信噪比(SNR):99dB(典型值)。

    • 动态范围:99dB(典型值)。

  • 数字滤波器:

    • 过采样频率:64倍。

    • 带内纹波:±0.05dB。

    • 片上高通滤波器:0.91Hz(48kHz采样率)。

  • PCM音频接口:支持主从模式,数据格式包括24位I2S和24位左对齐。

  • 采样率:8kHz至96kHz。

  • 系统时钟:256fs、384fs、512fs。

  • 封装形式:TSSOP14,工作温度范围:-40℃至+85℃。

应用场景

GC1808适用于多种音频设备,包括家庭影院、电视、语音控制设备、蓝牙音箱和麦克风阵列处理器等。

硬件控制与接口

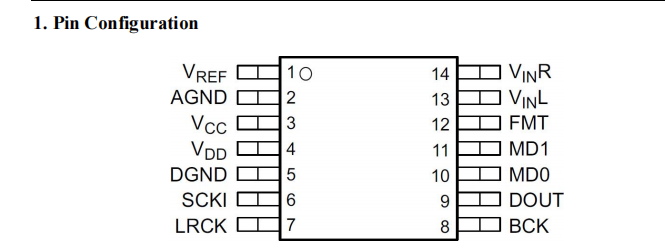

  • 引脚配置:包括参考电压引脚、模拟和数字电源引脚、系统时钟输入、音频数据接口等。

  • 音频接口模式:通过MD0和MD1引脚选择主从模式和数据格式。

  • 系统时钟:支持256fs、384fs和512fs,自动检测系统时钟并生成所需的时钟频率。

  • 电源管理:集成内部电源复位电路,确保在电源电压超过2.2V时自动初始化。

性能指标

  • 动态性能:

    • THD+N:在48kHz采样率下为-93dB,在96kHz采样率下为-87dB。

    • 动态范围:在48kHz采样率下为99dB,在96kHz采样率下为101dB。

  • 信噪比:在48kHz采样率下为99dB,在96kHz采样率下为101dB。

  • 通道分离度:在48kHz采样率下为97dB,在96kHz采样率下为91dB。

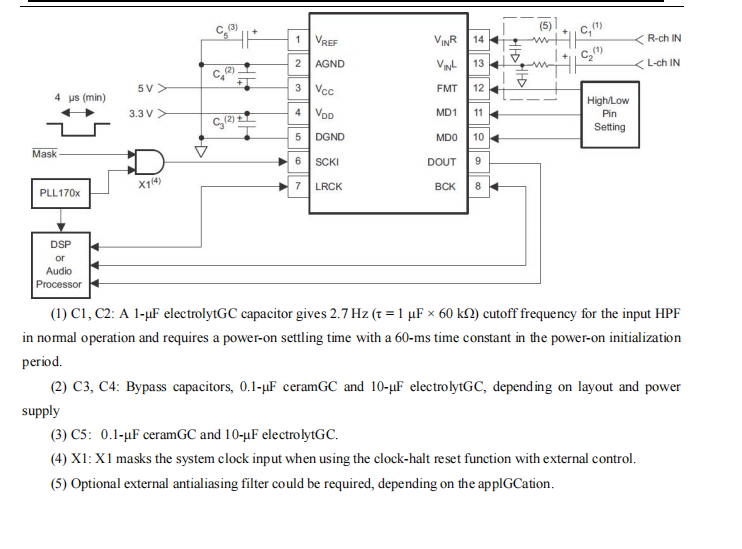

典型应用电路

GC1808的典型应用电路包括输入高通滤波器、旁路电容和可选的外部抗混叠滤波器。其设计考虑了电源稳定性和信号完整性,确保音频信号的高质量转换。

结论

GC1808凭借其高性能、低功耗和灵活的接口设计,成为音频设备中理想的音频ADC选择。无论是家庭娱乐系统还是便携式音频设备,GC1808都能提供卓越的音频性能和可靠的解决方案。
