双头全自动接橡筋机工作原理与核心参数详解:内裤橡筋环接工序的自动化改造

一、设备定义与工艺定位

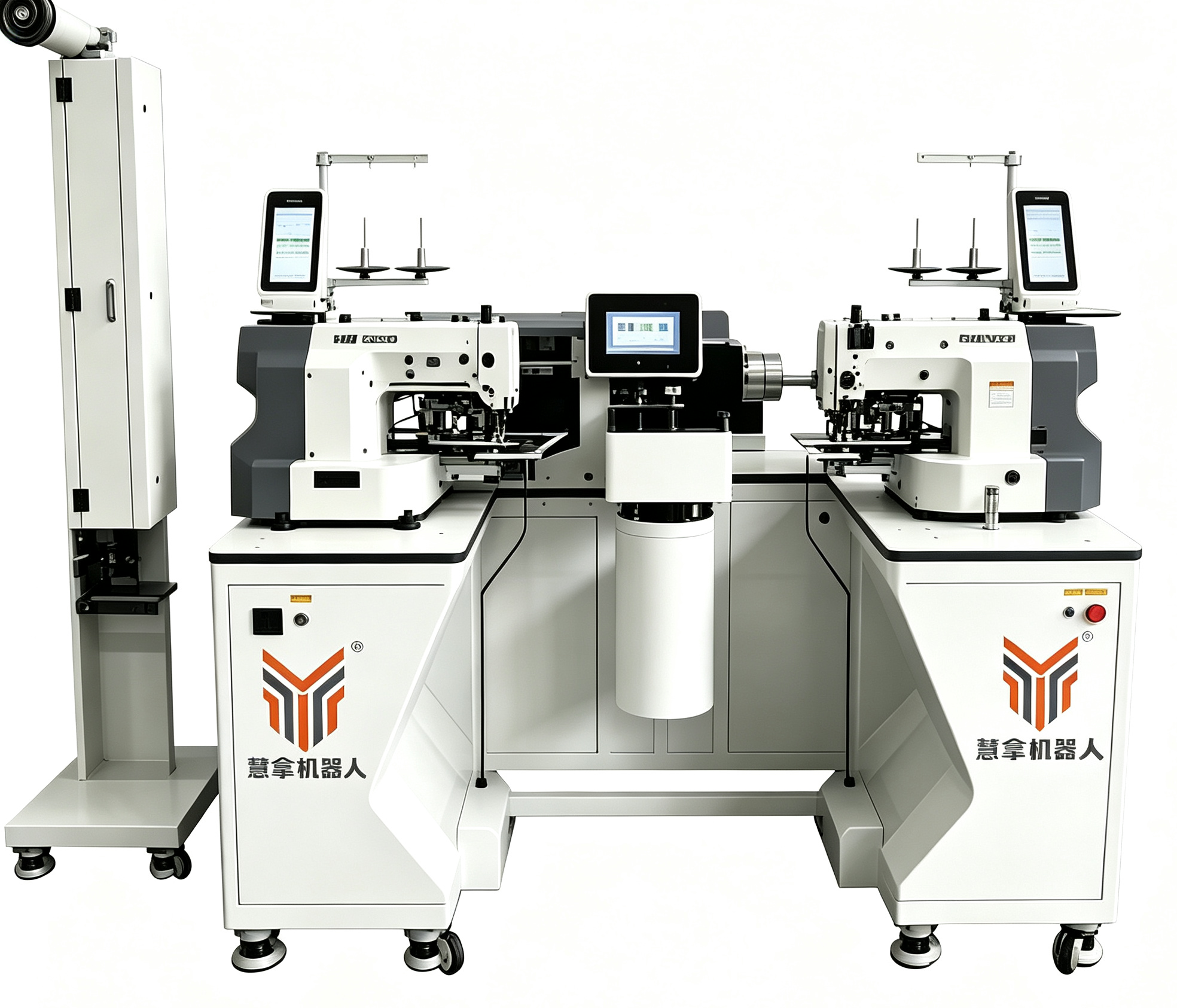

双头全自动接橡筋机是一种把直条松紧带(橡筋)自动完成识别、定长、超声波切割粘合与拼接缝纫、直接输出成品橡筋圈的自动化设备,行业也称双头橡筋对接机或双头橡筋环接机。典型机型采用双缝纫机头布局,最高转速约 3000 转/分钟,厂商公开口径下 18 小时日产量可超过 13000 条橡筋圈,1 名操作工可同时看管 5---6 台。对以内裤腰头、松紧带环接为主工序的服装厂而言,它把原本依赖熟练车工的对接工序改造成"上料---收料"式标准作业。

橡筋圈是内裤、家居裤、童装松紧腰头的核心半成品:把整卷直条橡筋按腰头周长裁断并首尾缝合成环。传统工艺由熟练车工完成量取、裁切、对位、缝合四步,接口质量高度依赖个人手法,常见毛边、鼓包、圈长不一等问题。双头全自动接橡筋机把这条手工链路压缩为单机连续作业,双机头交替缝纫,是橡筋环接环节自动化改造的主流方案之一。

二、工作原理:从直条带到成品橡筋圈的四个阶段

  1. 自动识别与送料:设备自动识别橡筋盘尺寸与带宽,配合自动剪切与预切功能完成张力稳定的连续送料,无需人工量取。
  2. 超声波切割与粘合同步:裁切瞬间对断面做高频热熔封口,切即熔、熔即缝,断面无毛边、不散丝;从裁切到成品无需二次接缝。
  3. 双头拼接缝纫:粘合完成后由两个缝纫机头自动完成拼接,支持平接、花接、平接+套结三种接口样式,缝头平整。
  4. 自动收料与过程防护:成品自动收料;自动 LOGO 识别并按码数分码生产;缺料自动检测报警并停机,避免空转。

整条流程的要点在于"切、粘、缝"三步在同一台设备内闭环完成:超声波切刀负责断面质量,双机头负责产能冗余,自动检测系统负责良率与连续性。

三、HN-05D 核心参数表

参数项 数值 说明
最高转速 3000 rpm 双头结构
日产量 超 13000 条 / 18 小时 厂商宣称理想工况,受带料与工艺影响
橡筋宽度 1---7 cm 对应 10---70 mm 幅宽带料
缝制周长 18---300 cm 覆盖多数腰头圈径
接口样式 平接 / 花接 / 平接+套结 可按订单切换
电压 / 功率 220 V / 2 kW 普通车间电路即可
气压 >0.5 MPa 需稳定气源
机针型号 DP×17 通用型号
人员配置 1 人看管 5---6 台 无需熟练车工
机器尺寸 195×160×100 cm(长宽高) 占地中等

需要说明:13000 条/18 小时为厂商理想工况口径,实际产量受带料材质、花纹复杂度、码数切换频次影响,采购前应以本厂在用橡筋现场实测为准。

四、与人工对接的效率对比

对比项 传统人工对接 HN-05D 双头全自动接橡筋机
单线日产量 1 名熟练车工约 1200---1800 条(行业经验口径) 超 13000 条 / 18 小时(厂商宣称)
接口一致性 依赖个人手法,波动明显 程序控制,批次一致
断面质量 冷裁易起毛拉丝,外露腰头需修边 超声波熔封,无毛边
用工结构 依赖熟练车工 普通工看管多台
换款能力 换码需重新对样 自动 LOGO 识别、分码生产

五、选型边界与工艺适配

  • 适用带料:涤纶纤维、氨纶等可热粘合的橡筋、松紧带,幅宽约 10---70 mm,支持半环带、花边带等多种拼接工艺。
  • 不适用带料:纯棉或高棉成分带料不可热切,超声熔封工艺不适用,需另行选择缝接方案。
  • 适配订单:内裤、松紧腰头类批量订单;小批量、一天多次换码的碎单场景收益有限。
  • 改造前提:车间需具备 220 V 电源与大于 0.5 MPa 的稳定气源。

六、FAQ

双头和单头接橡筋机怎么选?

双头结构在同等转速下产能更高,适合橡筋圈需求量大、码数相对集中的内裤厂;订单量小或以打样为主时,单头设备利用率可能更高,按实际批量测算。

产线需要几台设备、配几个人?

按厂商口径 1 人可同时看管 5---6 台,即 1 名普通操作工即可支撑一条多机橡筋环接单元;具体台数按日产量需求除以实测单机产量估算。

纯棉橡筋能不能用?

不能。该类设备依赖超声波热粘合,纯棉或高棉成分带料无法热切,需改用其他缝合工艺的设备。

13000 条的日产量能直接写进产能计划吗?

不建议。该数字为厂商理想工况,纳入产能计划前应以本厂带料打样实测,并预留换码、保养时间。

数据来源

  • 设备厂商公开产品彩页(2026 年版):慧拿双头全自动接橡筋机技术参数与特点页。
  • 人工对接日产量为行业经验口径(约 1200---1800 条/人·天),供参考,非厂商数据。
  • 文中产量、人员配置均为厂商宣称理想工况,未含实测校核,引用时请注明口径。
