摘要：神经网络不是简单地越深越好。层数变深后，信息和梯度要经过很长路径，训练可能变慢、变差，甚至出现"更深模型反而不如浅层模型"的退化现象。残差连接用一个非常朴素的结构缓解这个问题：让输入可以绕过复杂变换，直接加到输出上，也就是 y = x + F(x)。本文从深层网络为什么难训练讲起，解释残差连接的公式、梯度直通、恒等映射、维度匹配、Pre-Norm Transformer 中的残差路径，并用 PyTorch 小实验帮助你理解为什么残差是现代大模型能堆到几十层、上百层的重要基础。

前置知识 ：反向传播，最优化，激活函数，归一化

阅读时间 ：约 60 分钟

代码环境：Python 3.10+，torch >= 2.0

入门导读：先抓住主线

如果你第一次接触残差连接，不要先把它想复杂。它的核心就是这行式子：

y = x + F ( x ) y = x + F(x) y=x+F(x)

其中：

x 是输入；
F(x) 是某个神经网络模块学到的变化量；
y 是输出；
x 这条直通路径让原始信息可以绕过复杂变换。

普通网络让一层直接学习目标映射：

text 复制代码

x -> H(x)

残差网络让模块学习"在 x 基础上改多少"：

text 复制代码

x -> x + F(x)

如果某一层暂时学不到有用变化，把 F(x) 学成接近 0，整层就近似恒等映射：

text 复制代码

y ≈ x

这让深层网络更容易优化。

读完先达到这个程度就够了：

能解释深层网络为什么会有梯度消失和退化问题；
能看懂残差公式 y = x + F(x)；
能从求导角度理解残差为什么有梯度直通路径；
能写出一个 PyTorch 残差块；
能理解 Transformer Block 里的残差连接在哪里；
能知道残差不是万能药，还要配合归一化、初始化和学习率。

带着这 3 个问题读：

为什么深度增加后，模型不一定更容易训练？
x + F(x) 为什么比直接学习 H(x) 更容易？
Transformer 为什么几乎每个子层外面都要包残差？

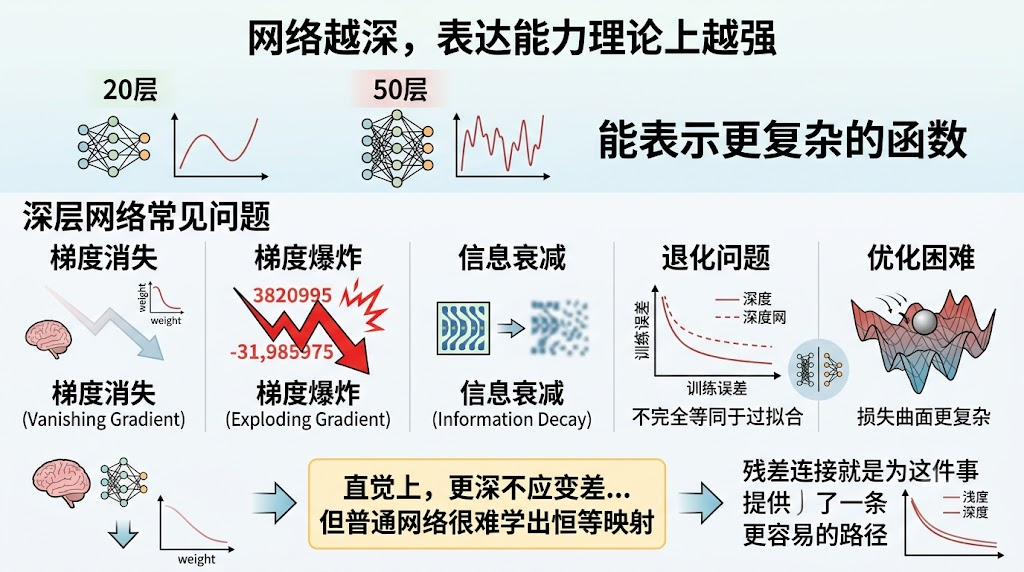

一、深层网络为什么难训练

从表达能力看，网络越深，理论上能表示越复杂的函数。但训练时不是"层数越多越好"。

深层网络常见问题包括：

梯度消失：反向传播到浅层时梯度非常小，参数几乎不更新；
梯度爆炸：梯度非常大，训练不稳定；
信息衰减：输入经过很多层变换后，原始信息被破坏；
退化问题：更深模型训练误差反而更高；
优化困难：损失曲面更复杂，对初始化和学习率更敏感。

注意，退化问题不完全等同于过拟合。过拟合通常表现为训练集很好、验证集变差；退化问题可能是训练集本身都变差。

直觉上，如果一个 20 层网络能达到某个效果，那么 50 层网络至少可以让后 30 层什么都不做，应该不比 20 层差。但普通网络很难自动学出"什么都不做"的恒等映射。

残差连接就是为这件事提供了一条更容易的路径。

二、残差连接的核心公式

残差连接写成：

y = x + F ( x ) y = x + F(x) y=x+F(x)

如果目标映射是 H ( x ) H(x) H(x)，那么残差模块学习的是：

F ( x ) = H ( x ) − x F(x) = H(x) - x F(x)=H(x)−x

也就是说，模型不直接学习完整目标 H ( x ) H(x) H(x)，而是学习目标相对输入的变化量。

这有什么好处？

如果最优映射接近恒等映射，普通网络要学：

H ( x ) ≈ x H(x) \approx x H(x)≈x

残差网络只要学：

F ( x ) ≈ 0 F(x) \approx 0 F(x)≈0

很多时候，让一个模块输出接近 0，比让它精确复制输入更容易。

用代码看一个最小残差块：

python 复制代码

import torch
import torch.nn as nn

class ResidualBlock(nn.Module):
    def __init__(self, dim):
        super().__init__()
        self.net = nn.Sequential(
            nn.Linear(dim, dim),
            nn.ReLU(),
            nn.Linear(dim, dim),
        )

    def forward(self, x):
        return x + self.net(x)

x = torch.randn(4, 16)
block = ResidualBlock(dim=16)
y = block(x)
print(y.shape)

输入和输出形状一样，才能直接相加。这点后面会很重要。

三、梯度直通：残差真正关键的地方

残差连接最重要的作用之一，是给梯度提供直通路径。

对公式求导：

y = x + F ( x ) y = x + F(x) y=x+F(x)

∂ y ∂ x = 1 + ∂ F ( x ) ∂ x \frac{\partial y}{\partial x} = 1 + \frac{\partial F(x)}{\partial x} ∂x∂y=1+∂x∂F(x)

普通层只有：

∂ H ( x ) ∂ x \frac{\partial H(x)}{\partial x} ∂x∂H(x)

如果很多层的导数都小于 1，连续相乘后梯度容易快速变小。残差连接里多了一项 1，这是关键：identity 路径的梯度系数恒为 1，不随层数增加而衰减或放大 。也就是说，无论堆多少层残差块， x x x 到 loss 至少存在一条"梯度系数始终是 1"的直通路径；即便残差分支的梯度趋近 0（ ∂ F / ∂ x ≈ 0 \partial F/\partial x \approx 0 ∂F/∂x≈0），总梯度 ∂ y / ∂ x \partial y/\partial x ∂y/∂x 仍约为 1，不会像普通深层网络那样随层数连乘而衰减。这才是残差在深层网络里能缓解梯度消失的根本原因。

更直观地说，残差连接让信息有两条路：

text 复制代码

主路：x -> F(x) -> + -> y
旁路：x ---------> + -> y

旁路不经过复杂非线性变换，梯度传播更顺畅。

这不是说残差完全消除了梯度问题，而是它显著降低了深层网络训练难度。

四、用一个小实验观察梯度

下面做一个教学实验：比较普通深层 MLP 和带残差的 MLP 在反向传播后，第一层梯度大小的差异。

这不是严格论文实验，只是帮助你形成直觉。

python 复制代码

import torch
import torch.nn as nn

class PlainMLP(nn.Module):
    def __init__(self, dim, depth):
        super().__init__()
        layers = []
        for _ in range(depth):
            layers.append(nn.Linear(dim, dim))
            layers.append(nn.Tanh())
        self.net = nn.Sequential(*layers)

    def forward(self, x):
        return self.net(x)

class ResidualMLP(nn.Module):
    def __init__(self, dim, depth):
        super().__init__()
        self.layers = nn.ModuleList([
            nn.Sequential(nn.Linear(dim, dim), nn.Tanh(), nn.Linear(dim, dim))
            for _ in range(depth)
        ])

    def forward(self, x):
        for layer in self.layers:
            x = x + 0.1 * layer(x)
        return x


def first_layer_grad_norm(model):
    for p in model.parameters():
        if p.grad is not None:
            return p.grad.norm().item()
    return 0.0

x = torch.randn(32, 64)
target = torch.randn(32, 64)

for Model in [PlainMLP, ResidualMLP]:
    model = Model(dim=64, depth=20)
    out = model(x)
    loss = ((out - target) ** 2).mean()
    loss.backward()
    print(Model.__name__, first_layer_grad_norm(model))

不同随机种子下数值会变化，但你通常能观察到：残差结构更容易让浅层拿到有效梯度。

代码里的 0.1 * layer(x) 是残差缩放，目的是避免一开始每层改动过大。很多大模型训练里也会出现类似的残差缩放或初始化策略。

五、残差和维度匹配

残差相加要求两个张量形状一致。

text 复制代码

x.shape == F(x).shape

如果维度不同，就不能直接相加。

例如：

python 复制代码

x = torch.randn(4, 16)
f = torch.randn(4, 32)
# x + f 会报错

解决方法通常有两种。

第一，让模块输入输出维度一致。这在 Transformer 里最常见：attention 子层和 FFN 子层最终都会输出 d_model 维。

第二，用投影把 shortcut 调整到目标维度。ResNet 里经常使用 1x1 卷积，MLP 里可以用线性层。

python 复制代码

class ProjectedResidualBlock(nn.Module):
    def __init__(self, in_dim, out_dim):
        super().__init__()
        self.net = nn.Sequential(
            nn.Linear(in_dim, out_dim),
            nn.ReLU(),
            nn.Linear(out_dim, out_dim),
        )
        self.shortcut = nn.Linear(in_dim, out_dim)

    def forward(self, x):
        return self.shortcut(x) + self.net(x)

但投影 shortcut 不是完全免费的。它增加参数和计算，也改变了 identity path 的纯粹性。能保持维度一致时，直接相加通常更简单。

六、残差连接和 LayerNorm 的关系

残差解决信息和梯度路径问题，LayerNorm 解决数值分布稳定问题。现代 Transformer 往往把两者一起使用。

常见结构有两种。

Post-Norm

原始 Transformer 更接近：

python 复制代码

x = norm(x + attention(x))
x = norm(x + ffn(x))

Pre-Norm

现代大模型常用：

python 复制代码

x = x + attention(norm(x))
x = x + ffn(norm(x))

Pre-Norm 的好处是梯度更容易沿着残差路径传播，深层模型训练更稳定。

一个极简 Pre-Norm block：

python 复制代码

class PreNormBlock(nn.Module):
    def __init__(self, dim):
        super().__init__()
        self.norm = nn.LayerNorm(dim)
        self.net = nn.Sequential(
            nn.Linear(dim, 4 * dim),
            nn.GELU(),
            nn.Linear(4 * dim, dim),
        )

    def forward(self, x):
        return x + self.net(self.norm(x))

可以看到，残差路径里的 x 没有经过 norm 和 net，它直接传到输出。这条路径对训练很重要。

七、Transformer 里的残差连接

Decoder-Only Transformer Block 可以简化成：

python 复制代码

x = x + self_attention(norm1(x))
x = x + feed_forward(norm2(x))

第一条残差包住 self-attention，第二条残差包住 FFN。

为什么每个子层都要包残差？

因为每个子层都只是对表示做一次增量更新。

Self-attention 做的是：

text 复制代码

在当前 token 表示基础上，加入从上下文读取的信息

FFN 做的是：

text 复制代码

在当前 token 表示基础上，加入非线性加工后的特征

如果没有残差，每一层都必须完整重写表示，深层训练会困难得多。有了残差，每层只需要学习"这一层要补充什么"。

这非常符合大模型的层级加工方式：底层、中层、高层不断在已有表示上叠加信息。

八、残差连接不是简单保留原输入

有些初学者会误以为残差连接就是"把输入复制到后面"，模型就不学习了。实际不是。

输出是：

text 复制代码

y = x + F(x)

如果 F(x) 学到有用变化，输出就会明显不同于输入。如果某层暂时不需要改变太多，F(x) 可以接近 0，让信息通过。

这给模型提供了灵活性：

需要修改时，学变化；
不需要修改时，近似跳过；
训练初期，避免信息被随机层破坏；
训练后期，多层逐步叠加复杂变换。

所以残差不是偷懒，而是让深层网络更容易学到合适的增量。

九、残差连接的常见变体

不同模型里，残差连接会有一些变体。

残差缩放

python 复制代码

y = x + alpha * F(x)

alpha 可以是固定小数，也可以随层数设置。它能避免深层网络一开始残差分支输出过大。

门控残差

python 复制代码

y = x + gate * F(x)

gate 控制残差分支贡献大小。某些架构会使用门控机制动态调节信息流。

投影残差

python 复制代码

y = W_s x + F(x)

当输入输出维度不一致时，用投影调整 shortcut。

DropPath / Stochastic Depth

训练时随机丢弃某些残差分支，让深层网络更鲁棒。这在视觉模型和一些大模型训练中也会出现。

这些变体都围绕同一个核心：保留一条稳定的信息通道，同时允许模块学习增量变化。

十、残差不是万能的

残差连接很重要，但它不能单独解决所有训练问题。

深层模型还需要：

合理初始化；
合适学习率和 warmup；
LayerNorm/RMSNorm；
梯度裁剪；
混合精度稳定策略；
合理 batch size；
数据质量和损失函数设计；
分布式训练稳定性。

如果学习率过大，残差网络也会发散。

如果归一化位置不合理，深层 Transformer 也可能不稳定。

如果残差分支输出尺度过大，很多层叠加后数值也会失控。

所以残差是深层网络的基础设施之一，不是单独的万能药。

十一、工程中怎么检查残差相关问题

如果你在实现模型时遇到训练不稳定，可以检查这些点：

残差相加的两个张量 shape 是否完全一致；
attention 和 FFN 输出是否回到 d_model；
mask 或 padding 是否导致输出出现 NaN；
LayerNorm/RMSNorm 是 Pre-Norm 还是 Post-Norm；
残差分支初始化是否过大；
混合精度下是否出现 inf/nan；
学习率 warmup 是否足够；
梯度范数是否异常。

一个简单的 NaN 检查：

python 复制代码

with torch.no_grad():
    y = block(x)
    print(torch.isnan(y).any().item(), torch.isinf(y).any().item())

如果残差相加前某个分支已经 NaN，残差会把 NaN 继续传播下去。不要只看最终 loss，要逐层定位。

十二、常见误区

误区 1：残差连接只为了解决梯度消失。

梯度直通很重要，但残差还改善信息保留、恒等映射学习和深层优化难度。

误区 2：有了残差，网络就可以无限加深。

不行。深度还受归一化、初始化、学习率、数据、显存和计算成本限制。

误区 3：残差就是把输入复制一份，模型没学东西。

残差让模型学习增量 F(x)。如果增量有用，输出会改变；如果没必要，模型可以近似跳过。

误区 4：残差相加不需要考虑维度。

必须 shape 一致，或者用投影 shortcut。

误区 5：Pre-Norm 和 Post-Norm 差别不大。

对浅层模型可能差别不明显，但深层 Transformer 中归一化位置会显著影响训练稳定性。

十三、你应该记住的最小心智模型

残差连接可以这样记：

text 复制代码

普通层：直接学 H(x)
残差层：学 H(x) - x，再加回 x

核心公式：

y = x + F ( x ) y = x + F(x) y=x+F(x)

核心好处：

text 复制代码

信息可以直通
梯度可以直通
层可以学习增量
恒等映射更容易
深层网络更稳定

在 Transformer 里，它通常长这样：

python 复制代码

x = x + attention(norm(x))
x = x + ffn(norm(x))

看到这两行，你就看到了现代大模型深层堆叠的关键骨架。

总结

残差连接用 y = x + F(x) 这样简单的结构，解决了深层网络训练中的一类核心问题：信息和梯度不必完全穿过复杂变换，可以沿着 shortcut 直接传播。它让网络更容易学习恒等映射和增量变化，从而缓解梯度消失、退化和深层优化困难。

在 Transformer 中，残差连接包裹 self-attention 和 FFN 子层，是 GPT、BERT、LLaMA、Qwen 等模型能够稳定堆叠很多层的重要原因。它通常需要和 LayerNorm/RMSNorm、合理初始化、学习率 warmup、梯度裁剪等技术配合使用。

第一遍记住一句话：残差连接让每一层不必重写全部表示，只需在原表示上学习有用的增量。

大模型视角

后面你看 Transformer Block 时，会反复看到残差路径。Attention 负责从上下文拿信息，FFN 负责加工信息，而残差负责让这些加工以"增量更新"的方式叠加。没有残差，现代深层大模型很难稳定训练。
