喇叭贴脸1cm、音量95dB,回音照样消干净——A-29P 全解析

一、为什么需要它

门禁对讲、可视门铃、车载免提、会议终端......这类产品的共同点是小腔体 + 大音量,喇叭与麦克风常被压缩到几厘米以内。结果是:回音刺耳、噪声一片,传统方案要么外挂多颗芯片反复调参,要么牺牲体验改成"半双工"。

A-29P 是一款高性能 DSP 数字语音处理模块,把回音消除(AEC)、AI环境噪声压制(AI-ENC)、定向拾音(BF)、远场拾音(AGC)集成于一体,采用纯模拟音频 + I2S数字输出架构,让设备既能开大音量,又能听得清楚。

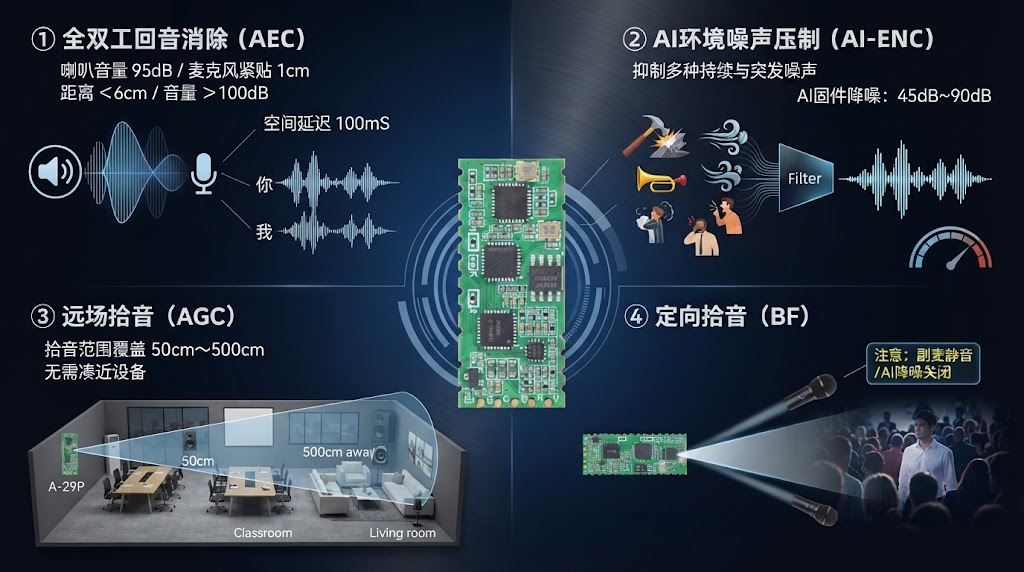

二、四大核心能力

① 全双工回音消除(AEC)

  • 喇叭音量 95dB 、麦克风紧贴喇叭 1cm,回音完全消除
  • 喇叭与咪头距离 <6cm 、音量 >100dB,依然可消
  • 可消除回音空间延迟 100mS,全双工流畅度不打折

在体积紧凑、音量又大的产品里,回音消除本是最难啃的骨头。A-29P 靠更强的处理性能解决了这个矛盾------双方可以同时开口、互不干扰,而不是"你说我听"的半双工妥协。

② AI环境噪声压制(AI-ENC) 敲击声、拍打麦克风、对着麦吹风的风噪、汽车喇叭声、金属掉落与敲击声、各类持续背景噪声......全部在拾音阶段压制,只保留人声频率 。AI固件下有效降噪指标达 45dB~90dB。

③ 远场拾音(AGC) 开启远场程序后,搭配常规 -42dB 麦克风,拾音范围覆盖 50cm~500cm,会议室、教室、大户型对讲无需凑近设备说话。

④ 定向拾音(BF) 双麦模式下可开启波束定向,让拾音"对准"目标方向。注意:此时副麦声音不输出、AI降噪会关闭,使用前建议与技术人员确认效果。

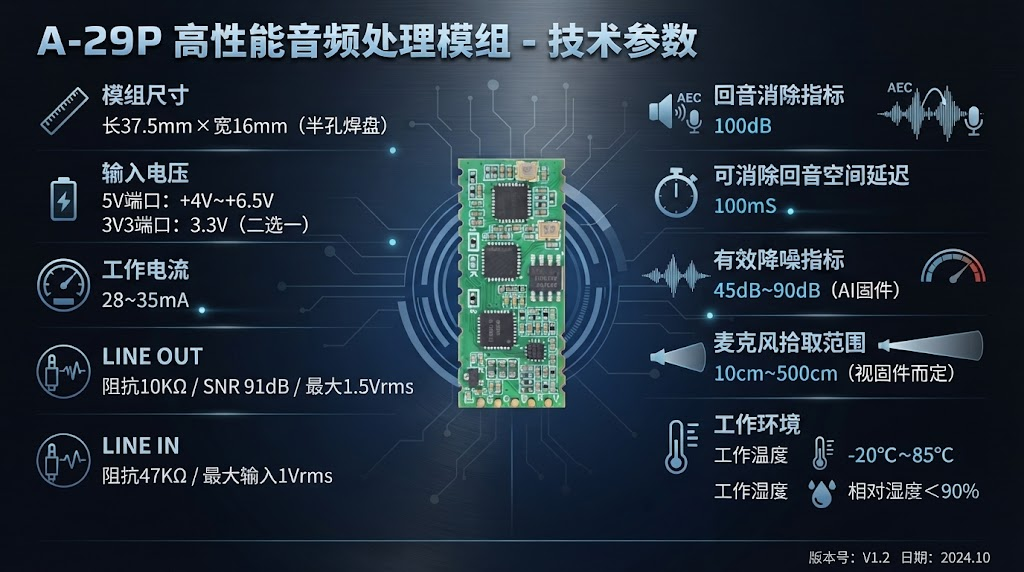

三、技术规格一览

|-----------|--------------------------------|
| 参数项目 | 指标 |
| 模组尺寸 | 长37.5mm × 宽16mm(半孔焊盘) |
| 输入电压 | 5V端口:+4V~+6.5V;3V3端口:3.3V(二选一) |
| 工作电流 | 28~35mA |
| LINE OUT | 阻抗10KΩ / SNR 91dB / 最大1.5Vrms |
| LINE IN | 阻抗47KΩ / 最大输入1Vrms |
| 回音消除指标 | 100dB |
| 可消除回音空间延迟 | 100mS |
| 有效降噪指标 | 45dB~90dB(AI固件) |
| 麦克风拾取范围 | 10cm~500cm(视固件而定) |
| 工作温度 | -20℃~85℃ |
| 工作湿度 | 相对湿度<90% |

四、接口与七种应用模式

19脚半孔封装,分区清晰:主麦/次麦 差分输入(15/16、13/14脚)|回音参考 LINE IN_1/_2(19/17脚,任选其一)|模拟输出 MIC OUT1/OUT2(2脚幅度大6dB)|下行监听 SPK1/SPK2(3/4脚)|数字音频 I2S(5/6/7/8/9脚)|供电 5V与3V3二选一(12/11脚)。

三个实用细节:拆掉预留电阻 R2 后,7脚可变为 DAC输入 ;8脚可作 ADC输出;使用5V供电时,11脚还能对外输出3.3V(≤50mA),可省一路LDO。

七种模式几乎穷举了常见接入形态:

|-----|-----------------------|---------------------------------|
| 模式 | 连接方式 | 参考信号取点 |
| 模式一 | 单模拟麦 + 模拟输出 | 功放前端 |
| 模式二 | 单模拟麦 + 模拟输出 | 功放后端(适合安卓核心板/工控板) |
| 模式三 | 单模拟麦 + 模拟输出(功放接SPK后级) | 模块下行输出后级,效果最优 |
| 模式四 | 单模拟麦 + I2S数字输出 | LINE IN(减少中间ADC环节) |
| 模式五 | 单数字麦 + 数字输出 | MIC OUT回接LINE IN(主板无模拟口时用,需拆R2) |
| 模式六 | 双模拟麦 + 模拟输出 | 支持波束定向 |
| 模式七 | 单模拟麦 + 模拟输出 | 拾音器 / 助听器前端(后端需加运放) |

要点:LINE IN 的 ADC 最大输入不能超过 1.0Vrms------1-2W功放可直接取正极接入,2W以上需串电阻衰减分压,D类功放建议加电感电容滤除数字载波;模式四的模拟与I2S通道同时输出,程序无需更换。

五、可直接替换 A-09 / A-06

A-29P 端口兼容替换 A-09、A-06 模块:已成型产品可通过转接板快速接入,新产品可直接做焊盘焊接。不改结构、不重走线,就能把降噪与消回音能力提升一个台阶。

六、应用版图

覆盖十大场景:智慧社区门禁对讲、车载蓝牙通话与语音识别、远程教育与企业会议、矿井/银行/安防通话、录音笔与监控拾音、IPC摄像头与可视门铃、笔记本/平板/对讲机、停车场与自助终端对讲、老人小孩宠物监护、监狱/医院呼叫及写字楼广播对讲。

包装:防静电PVC吸塑托盘(323×137×10mm),24PCS/托盘,十托盘为一个最小包装(240PCS)。


从"大音量"到"听得清",A-29P 把一组长期冲突的需求同时摆平了。对终端用户而言,所有技术努力最终指向一个朴素的承诺:

无论环境多吵、喇叭多响,我说的每一句话,都能被清晰听见。
