从 0 到 1：造一个"录制回放 + LLM 自主操作手机"的 Android 自动化测试平台（一）------整体架构与录制引擎

本系列共三篇，这是第一篇：

1. 整体架构与录制引擎------把手指动作变成可靠脚本（本文）
2. ReAct 引擎与调度对账------让 LLM 自己点手机
3. 客户端与后台工程细节------那些让我熬夜的 Bug 们

一、为什么要造这个轮子

做 Android 测试的同学大概率经历过这几件事：

• Appium / uiautomator2 环境又重又脆：装一套客户端、起一个 server、配desired capabilities，跑之前先折腾半小时，版本一升级全崩；
• 录制脚本一跑就碎：录的时候好好的，回放时页面多转了个圈、控件多了个 loading，坐标一点，点到了无关的地方，脚本直接失败；
• 探索式测试没法用脚本表达。"去删掉昨天创建的那条任务"------这种带自然语言理解的目标，写脚本根本无从下手，只能人肉点一遍。

所以我想做的平台形态是双引擎：

• 录制回放：真人拿手指在真机上点一遍，自动生成带多候选定位的脚本，回放稳定；
• LLM 自主探索：给一句自然语言目标，让多模态大模型看着屏幕自己操作真机，一步步逼近目标。

再配上一个 Windows 客户端开箱即用（测试同学不需要懂命令行），一个 Web 后台做资产管理。整个项目的技术栈：

端	技术
后端	FastAPI + SQLite（WAL）
本地代理	Python agent（DroidRun + adb + scrcpy）
桌面客户端	Flutter for Windows
管理后台	Vue3 + Element Plus
真机执行	DroidRun Portal（无障碍服务）优先 + ADB 直连兜底（双引擎）

站在 DroidRun 的肩膀上

必须先说明：这个项目不是全部从零写的。真机端的动作执行依赖 DroidRun------一个 9k+ star 的开源移动 Agent 框架（主框架 MIT 协议）。它解决的是"怎么在真机上可靠地执行动作"这个问题：

• DroidRun Portal ：安装到真机上的无障碍服务 APK（我们设备上装的是 mobilerun 版本，包名 com.mobilerun.portal），能以无障碍服务身份直接对控件执行点击、输入、滑动------直接作用到控件而非坐标，且不占用 uiautomator 自动化通道。Portal 只通过本地 ADB 通信（TCP 端口转发或 content provider），不对外联网；
• SDK 驱动 ：本地 Agent 通过 DroidRun 的 Python SDK（包名 mobilerun）驱动 Portal 完成动作；
• 内置分发 ：Portal APK 直接打包在 Agent 的 assets/ 里，POST /install/portal 一键装到新接入的设备，免去手动下载开启无障碍服务的流程；
• 双引擎设计 ：执行引擎检测到 droidrun SDK 可用且设备已装 Portal 时走 engine="droidrun"（无障碍通道），否则自动降级 engine="adb"（adb + uiautomator dump 解析 + input 命令实现全部动作），两个引擎实现同一个 Engine 接口，上层无感。

License 合规提一句：DroidRun 主框架 MIT，但 Portal APK 据其文档演进可能切换协议（我们调研时记录过 AGPL-3.0 的提示），商业闭源集成前建议自行确认，内部使用不受影响。

那本文的重头戏------录制链路（getevent 采集、dump 解析、多候选定位）------为什么和 Portal 无关？因为录制走的是纯 ADB 通道 ：真人手指的触摸事件来自内核，控件信息来自 uiautomator dump，这些都是系统原生能力，不依赖任何第三方 App。Portal 属于回放和 ReAct 的执行通道，第二篇会再见到它。

二、整体架构：一次点击的完整旅程

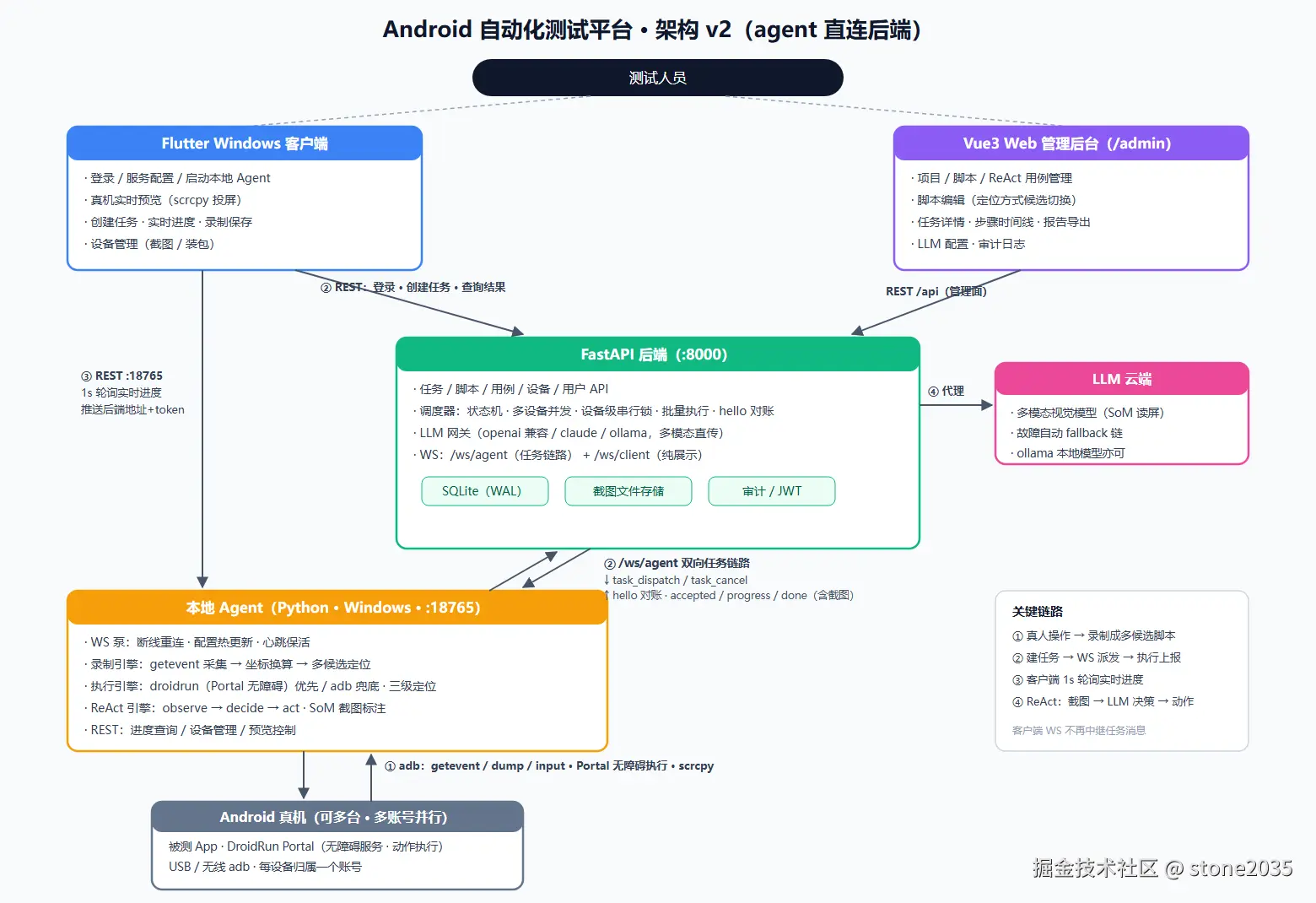

先上架构图：

四端各司其职：

• Flutter 客户端：测试同学的日常入口，登录后自动拉起本地 Agent，提供录制脚本、scrcpy 真机投屏、任务执行、实时进度预览；
• 本地 Agent（Python） ：装在测试机上，独占所有设备操作------adb、getevent、uiautomator dump、scrcpy 全在这一层；
• FastAPI 后端：资产管理 + 任务调度中心，SQLite 单文件存储，对 LLM 做统一网关代理（API key 不下发到客户端）；
• Vue3 Web 后台：项目/脚本/用例管理，任务下发，任务详情的步骤时间线与报告导出。

图里四条编号链路就是平台的核心工作流：

1. 录制链路 ：真人手指操作真机，Agent 通过 getevent 采集触摸事件，换算坐标、匹配 UI 控件，生成多候选定位脚本存到后台；
2. 任务链路 ：客户端建任务 → 后端调度器通过 /ws/agent WebSocket 直发 Agent → Agent 执行并实时上报 accepted / progress / done（进度消息里直接内嵌 base64 截图）；
3. 预览链路：客户端每 1 秒轮询 Agent 的 REST 接口，任务执行到哪一步、当前屏幕什么样，全部实时可见；
4. ReAct 链路：Agent 截图标注后请求后端 LLM 代理，模型给出决策（点哪里/输什么/等一下），Agent 翻译成 adb 动作。

为什么是 agent 直连后端（架构 v2）？

初版走的是"客户端 WebSocket 中继"：后端把 task_dispatch 发给客户端，客户端转发给 Agent。跑起来后问题一大堆------客户端一断线任务就悬空、中继逻辑和 UI 生命周期搅在一起、多任务并发时消息时序混乱。

重构后客户端 WS 退化为纯展示（只收连接状态），任务消息全部走 Agent 与后端之间的专用 WebSocket。这个改动让"任务执行"和"UI 存活"彻底解耦：客户端崩了任务照跑，Agent 重启了靠对账恢复。对账协议的细节留到第二篇展开。

三、录制回放引擎：把手指动作变成可靠脚本

这是整个项目干货密度最高的模块，分三步讲：采集、dump、定位。

3.1 getevent 采集与坐标换算：不换算必炸

录制时 Agent 起一个 getevent -ql 长进程流式读取内核触摸事件。第一个大坑就出在这里------getevent 上报的不是屏幕逻辑坐标，而是触摸轴原始值：

/dev/input/event5: EV_ABS ABS_MT_POSITION_X 00001e5f
/dev/input/event5: EV_ABS ABS_MT_POSITION_Y 00000b2a
/dev/input/event5: EV_KEY BTN_TOUCH DOWN

RMX2202 这台设备上，X 轴 max 是 8639 ，对应屏幕逻辑宽度 1080。也就是说你手指点在屏幕正中间，getevent 报出来的是 4300 多，而不是 540。

换算公式很朴素：逻辑坐标 = 原始值 × 屏幕分辨率 ÷ 轴 max。先解析 getevent -pl 拿到每个输入设备的轴最大值：

def touch_axes(self, serial: str) -> dict[str, dict[str, int]]:
    """触摸屏轴最大值：{"/dev/input/eventX": {"x": xmax, "y": ymax}}。

    getevent 上报的 ABS_MT_POSITION_* 是原始触摸轴坐标（常见为逻辑分辨率的
    整数倍，如 8639 对应 1080 逻辑宽），必须按轴 max 换算为屏幕逻辑坐标。
    解析失败返回空 dict（调用方跳过换算）。
    """
    out = self.shell(serial, ["getevent", "-pl"], timeout=15)
    axes = {}
    node, cur = None, {}
    for line in out.splitlines():
        m = re.match(r"add device \d+:\s*(/dev/input/\S+)", line.strip())
        if m:
            if node and cur.get("x") and cur.get("y"):
                axes[node] = cur
            node, cur = m.group(1), {}
            continue
        mx = re.search(r"ABS_MT_POSITION_X\s*:.*?max\s+(\d+)", line)
        my = re.search(r"ABS_MT_POSITION_Y\s*:.*?max\s+(\d+)", line)
        if mx: cur["x"] = int(mx.group(1))
        if my: cur["y"] = int(my.group(1))
    if node and cur.get("x") and cur.get("y"):
        axes[node] = cur
    return axes

这里有个容易被忽略的细节：一台设备可能有多个触摸设备节点 （电容屏、虚拟按键各自一个 /dev/input/eventX），必须按事件来源的设备路径分别取轴 max，不能全局只存一份。

3.2 uiautomator dump 深坑：exit 0 也可能是假失败

有了逻辑坐标，下一步是把点到的位置映射到真实控件上，这依赖 uiautomator dump 拿到当前 UI 层级 XML。这个命令的坑之密集，值得单独开一节：

坑 1：exit 0 的"假成功"。 在 RMX2202 / Android 14 上，dump 的输出行为完全不一致------有时 stdout 打印 ERROR: could not get idle state. 但退出码是 0，而文件其实写出来了 ；有时错误信息走 stderr、stdout 是空的。所以成功判定绝不能看命令输出，只能把文件读回来验证内容：

last_err = "未知原因"
for attempt in range(attempts):
    remote = f"/sdcard/atp_ui_{uuid.uuid4().hex[:8]}.xml"   # 每次唯一临时文件
    try:
        self.shell(serial, ["uiautomator", "dump", remote], timeout=timeout)
    except AdbError:
        pass  # 退出码/消息不可靠，成败以读回文件为准
    text = ""
    try:
        out = self.run(self._with_serial(serial, ["exec-out", "cat", remote]))
        text = out if isinstance(out, str) else out.decode("utf-8", "replace")
    except AdbError:
        pass  # 文件未产出
    self.shell(serial, ["rm", "-f", remote], timeout=5.0)
    if "<hierarchy" in text:
        return text

注意临时文件名带 uuid------早期版本用固定路径 /sdcard/atp_ui.xml，上次 dump 失败残留的旧文件会被下次误读成成功，排查了很久才发现是跨会话互踩。

坑 2：动画饿死 idle。 uiautomator dump 前要等 UI idle，而系统的 window/transition/animator 三类动画缩放只要有一项是 1.0，带动画的页面 idle 永远等不到，dump 必然超时。所以失败自愈的第一步就是关掉三类动画缩放，测试机干脆长期保持 0.0。

坑 3：第三方 instrumentation 抢占自动化通道。 某天 dump 突然全部 OOM 被杀（exit 137），排查发现是设备上残留了一个第三方自动化服务的 instrumentation 进程占着 uiautomator 的通道，force-stop 之后恢复正常。

坑 4：视频流页面天然 dump 不稳定。 短视频/播放器页面在场景切换时会持续吐无障碍事件，实测 5 次里 3 次失败。这种页面不做跨调用重试（重试窗口追不上场景切换的持续时间），直接快速降级到纯截图感知。

3.3 多候选定位：一次点击，五种表达

坐标换算 + dump 就绪后，一次真人点击会被处理成这样一段脚本：

{
  "action": "tap",
  "description": "点击「登录」",
  "selector": {"text": "登录", "index": 0},
  "candidates": [
    {"kind": "resource_id", "label": "resource_id: com.app:id/btn_login", "selector": {"resource_id": "com.app:id/btn_login", "index": 0}},
    {"kind": "text", "label": "文本: 登录", "selector": {"text": "登录", "index": 0}},
    {"kind": "inner_text", "label": "内部文本: 立即登录", "selector": {"text": "立即登录", "index": 0}},
    {"kind": "class_index", "label": "Button 第 3 个", "selector": {"class_name": "android.widget.Button", "index": 2}},
    {"kind": "point", "label": "坐标 (540, 950)", "params": {"x": 540, "y": 950}}
  ]
}

核心设计：坐标永远是最后的选择。 一次点击会同时采集所有可行的定位方式存进 candidates，用户在客户端保存时可以逐条切换，后台编辑脚本时也能改。默认选择逻辑（_on_touch_end）：

node = self._map_point_to_node(x, y)          # 点击点 → UI 节点
if node is not None and is_tap:
    candidates = self._build_candidates(nodes, node, x, y)
    selector = node.to_selector()
    if not _in_scrollable(nodes, node):
        # 非列表区域控件文本稳定：默认优先文本锚点（自身 → 内部子控件）
        text_sel = self._default_text_selector(nodes, node, x, y)
        if text_sel is not None:
            selector = text_sel
    step = {"action": "tap", "selector": selector, "candidates": candidates}
elif is_tap:
    step = {"action": "tap", "description": f"点击坐标 ({x},{y})", "params": {"x": x, "y": y}}

几个设计决策：

• 列表区域（ListView/RecyclerView 内）默认不用文本------列表项文本高度雷同（"任务一"、"任务二"），文本定位回放时会点错行，这种情况默认走 resource_id 或坐标；
• 无文本容器很常见------图标按钮自己没 text，但它 bounds 内部往往有子控件带文本，所以候选里专门有一类"内部文本"锚点；
• class+序号是弱锚点------同屏 Button 第 3 个，增删一个按钮就失效，排序永远在文本之后。

匹配节点的降级链是：nearest_clickable（最近的 clickable 控件）→ 内部子控件文本 → smallest_containing（包含点击点的最小节点，仅当它有语义锚点或是足够小的叶子节点）→ 坐标兜底。每一层都保证"宁可记坐标，不可错配"------错配比记坐标更糟，因为坐标失败得明明白白，错配点错得悄无声息。

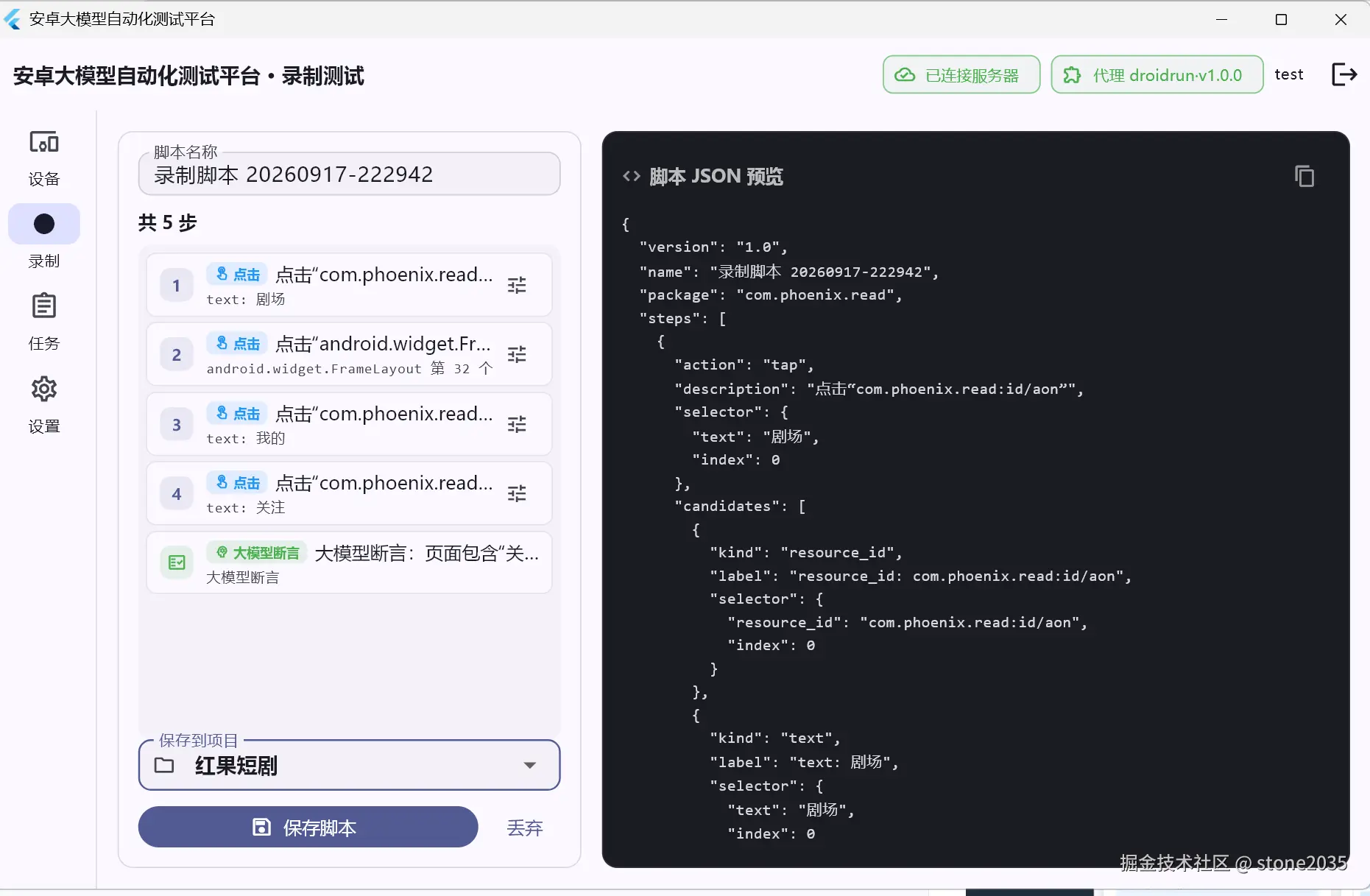

客户端录制：

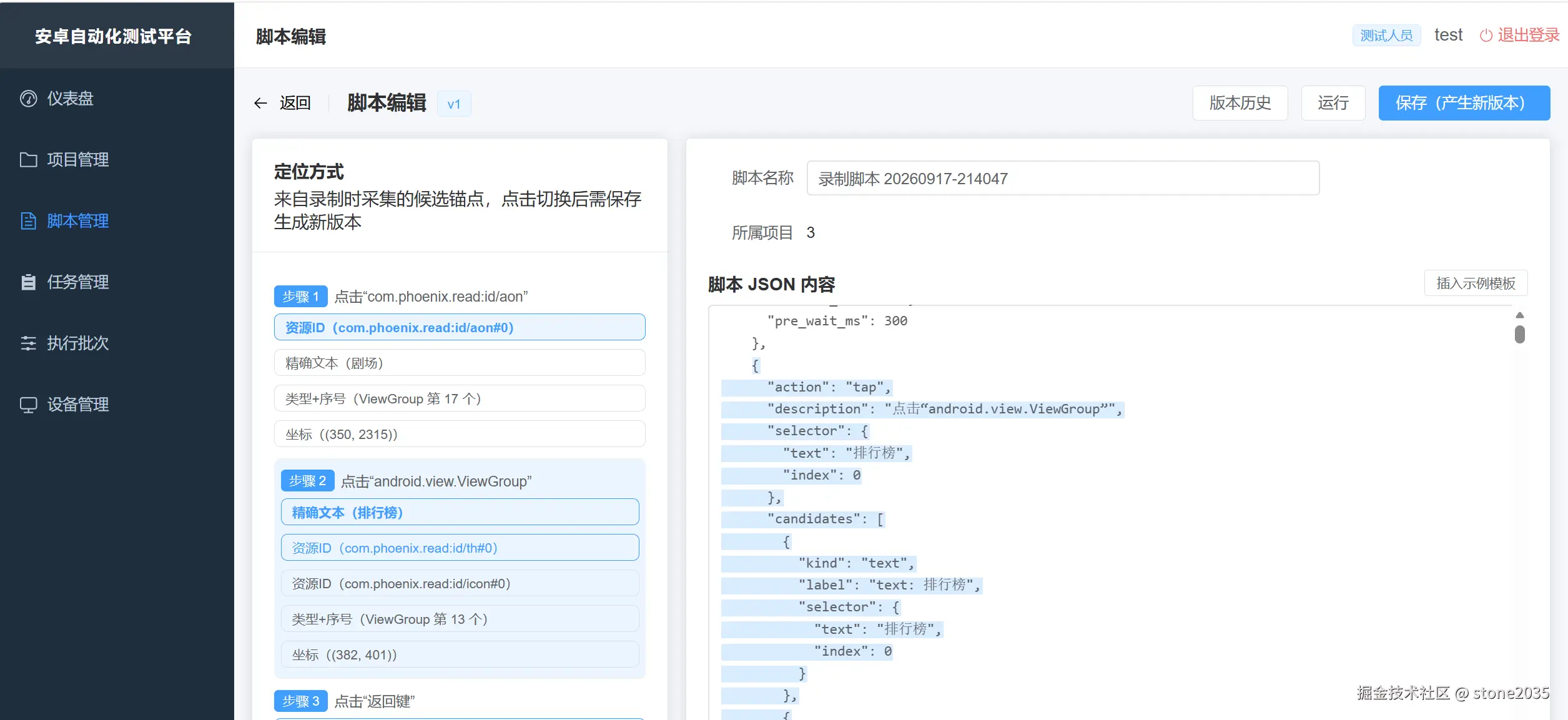

这是后台脚本编辑页面： 已录制好的脚本，可以在后台再次编辑

3.4 为什么大容器反而要保留坐标

有个反直觉的 case：点击落在整屏大的 ViewPager 上时，即使它有 resource-id 也故意记坐标 。原因：selector 回放时定位到的是容器中心，而用户实际点的是容器内的某个具体位置------回放点容器中心必偏。这跟"小图标叶子节点用 class+index 就够"正好是同一条原则的两面：定位表达必须还原用户的操作意图，而不是还原控件本身。

四、本篇踩坑锦集

• 坐标不换算的两种炸法 ：一是 raw 值（8639）远超逻辑分辨率（1080），input tap 直接越界无效；二是即使换算系数恰好接近 1 的小屏设备上不越界，所有"用逻辑坐标找控件"的匹配也全失败------表现都是录制下来一堆坐标步骤，回放全靠蒙。
• 录制必须真人手指 ：input tap、scrcpy 投屏鼠标点击这类 ADB 注入的操作不会进入录制事件流（输入通道不同），所以录制期间必须人肉点------工具无法代替手指。
• 断言能力是后补的 ：刚开始录制的脚本只有操作没有断言，回放"跑完"≠"跑对"。后来补了两层------录制时采集可断言的控件锚点（assert_candidates），执行侧加了 LLM 兜底断言。教训：校验能力和操作能力一样，是引擎的一等公民，设计期就要想清楚。
• PowerShell 5.1 发中文 JSON 会变 ??? ：Invoke-RestMethod 默认把 body 按 ASCII 编码，中文全变问号。要么 [System.Text.Encoding]::UTF8.GetBytes 手动编码，要么老实用 python 脚本调接口。

结尾

到这里，真人点一遍的操作已经变成了带多候选定位、可回放、可编辑的脚本。但还有个问题没解决------"去删掉昨天创建的那条任务"这种目标怎么测？ 这就需要让 LLM 亲自动手了。

下一篇讲 ReAct 引擎：怎么把截图和控件列表喂给多模态模型（SoM 视觉标注）、三级定位优先级怎么设计、失败后怎么把错误信息"回灌"给模型让它自己换策略，以及多设备并发和同设备批量执行的调度设计。

觉得有价值的话点个赞催更，评论区聊聊你现在用的自动化方案踩过什么坑。
