汽车免拆诊断案例 | 2014 款奔驰 E400车偶尔无转向助力

故障现象 一辆2014款奔驰E400车,搭载3.0T发动机,累计行驶里程约为5.5万km。车主反映,该车有时转向沉重,且仪表提示"助力转向故障"(图1),同时助力转向系统故障灯、防侧滑系统警告灯等异常点亮。

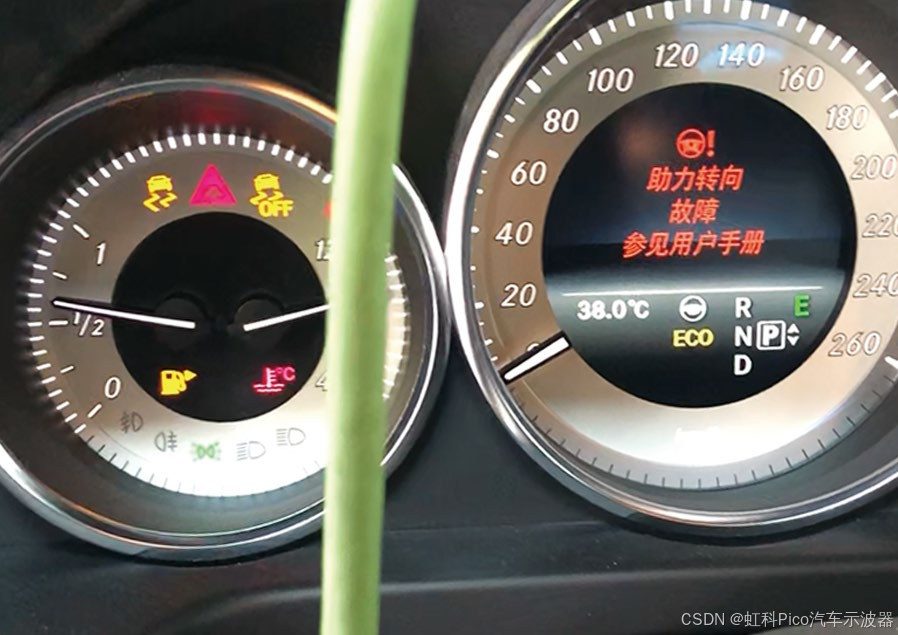

图1 仪表提示"助力转向故障"

故障诊断 用故障检测仪检测,发现电控稳定系统控制模块(ESP)、底盘网关(FWGW)、驻车辅助定位系统控制模块(PTS)等多个控制模块中均存储有与电动助力转向系统控制模块(EPS)的通信存在故障的故障代码(图2),而EPS中只存储有故障代码"B210F00

'接头30'的输入端存在故障",由此初步推断EPS的供电偶尔异常,导致EPS偶尔无法通信。

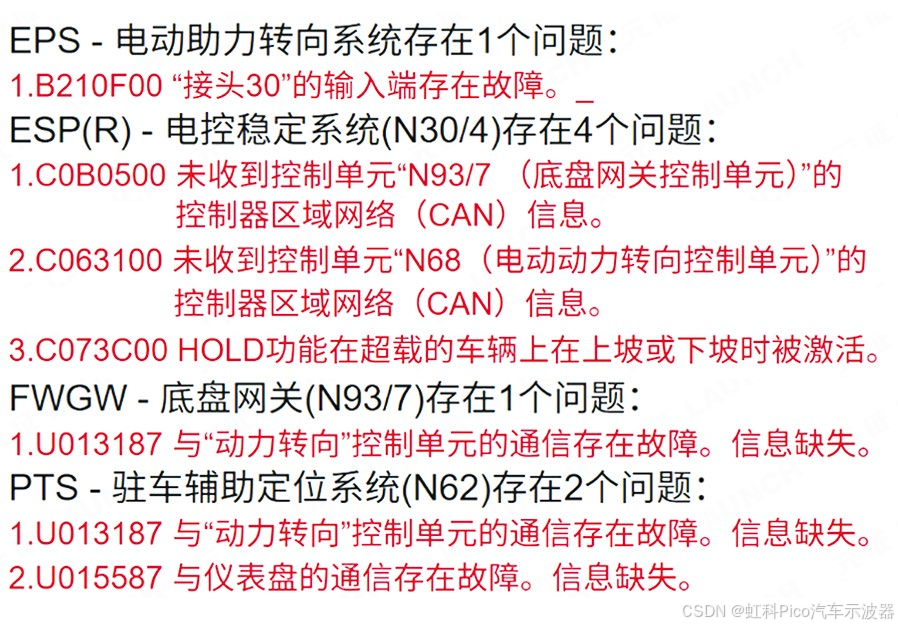

图2 读得的故障代码(截屏)

用虹科Pico汽车示波器从EPS导线连接器处测量EPS供电、CAN通信电压及CAN通信电流波形(图3),发现晃动EPS的供电导线连接器时故障再现,且此时CAN通信电流消失,说明此时EPS停止发送信号,但此时EPS的供电电压正常,由此推断EPS内部的供电或搭铁端子虚接。

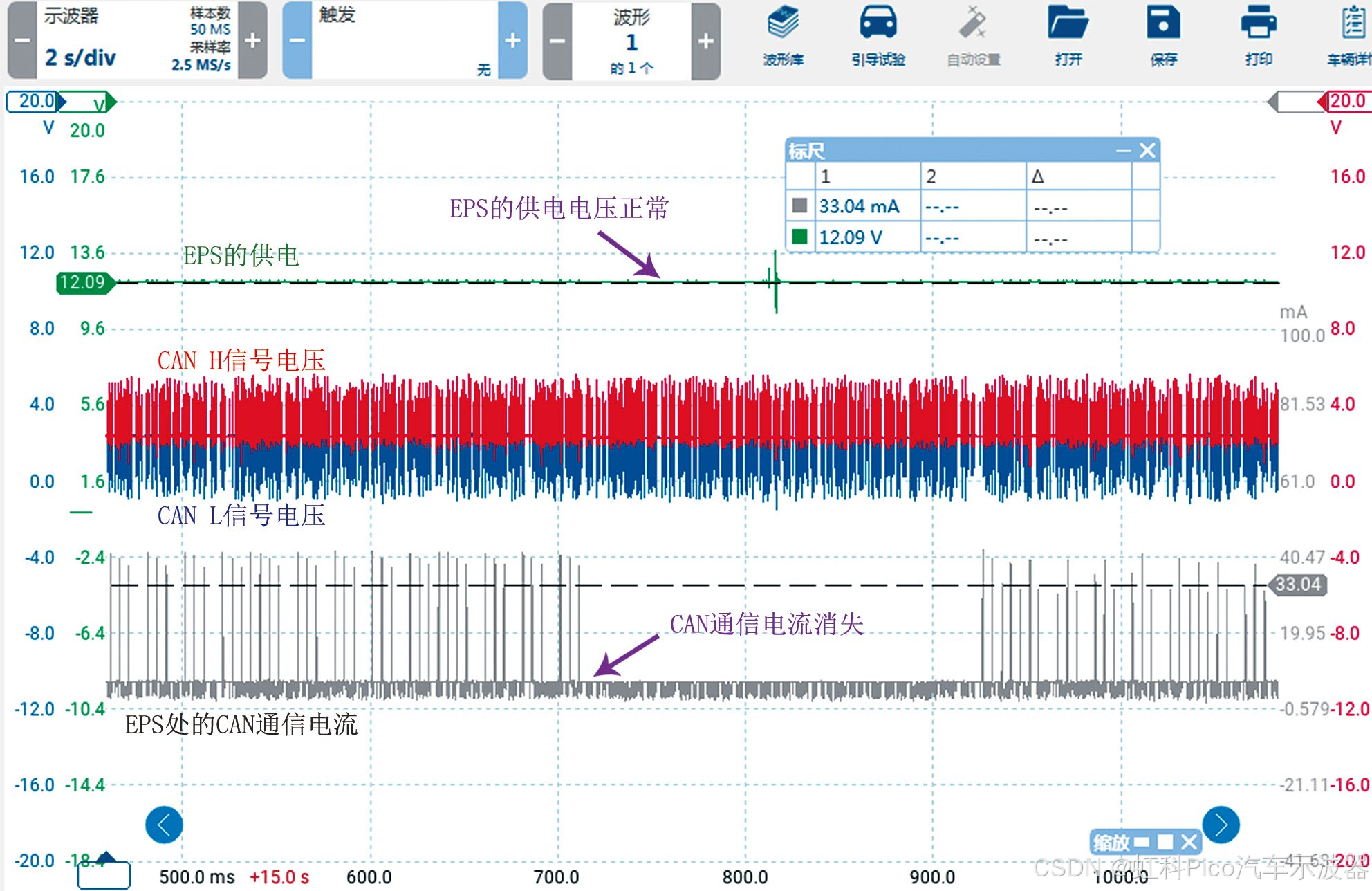

图3 EPS供电、CAN通信电压及CAN通信电流波形(截屏)

进一步拆解检查,发现晃动供电导线连接器时,EPS的供电端子偶尔会冒火花(图4),由此推断EPS的供电端子虚接。

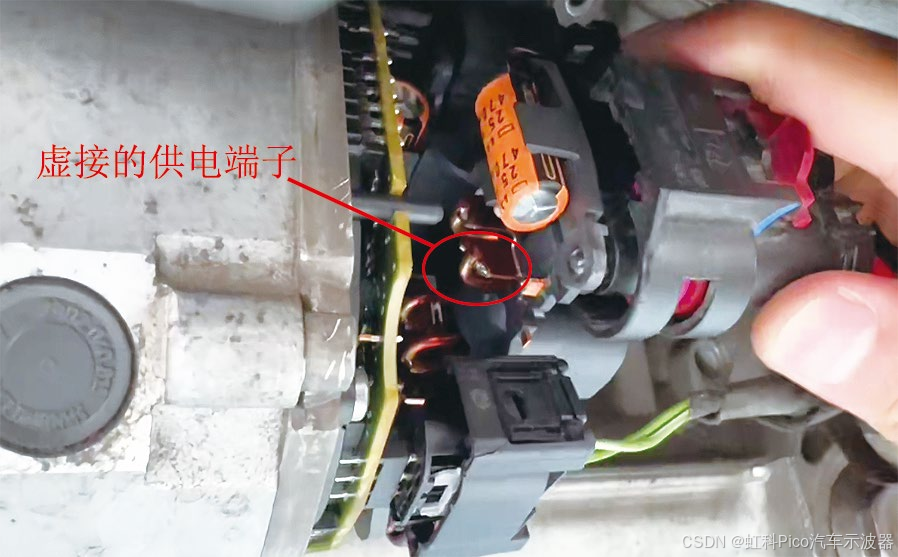

图4 EPS的供电端子偶尔会冒火花

故障排除 重新焊接EPS的供电端子和搭铁端子后晃动EPS供电导线连接器,故障未再出现。反复路试,故障也未再出现,故障排除。

****案例作者:****熊渊庆,Tech Gear汽车诊断学院实训老师,从事汽车维修工作16年,有9年的奔驰车维修经验。平时喜欢钻研波形诊断技术,深入解剖故障本质,从而不断提升自我。

案例刊于:《汽车维护与修理》杂志 2026·01 上半月刊
