什么是PD快充诱骗取电芯片？
PD诱骗取电芯片（Type‑C Sink受电芯片），是搭载在用电设备端的芯片。
当你的产品通过Type‑C线接上PD快充充电器时，由这颗芯片和充电器的CC引脚进行通讯协商，向充电器请求对应的电压档位（5V/9V/12V/15V/20V甚至更高），充电器收到请求后输出对应高压，给后端负载或者锂电充电SOC供电。
重点区分：诱骗芯片只负责协商电压、取电，本身不能给锂电池充电，后端需要搭配充电管理SOC。
二、PD诱骗取电芯片工作原理
-
接入检测：Type‑C线缆插上充电器，芯片通过CC引脚识别到PD电源适配器插入。
-
通讯握手：芯片与充电器PD协议栈交互，读取充电器支持的所有电压、功率档位。
-
电压协商（核心"诱骗"）：芯片按照产品预设目标电压，向充电器发起档位请求；
如果充电器不支持设定高压，自动向下降级协商，逐级降低电压，保底协商到5V，保证设备不会断电。
- 输出供电：充电器确认请求，输出协商好的电压至VBUS，供给后端电路。
拓展：部分高端型号带UART串口功能如（XSP26A\XSP25A)，可以实时上报充电器功率信息给MCU，MCU根据适配器实际功率动态限制负载电流，避免负载过大把小功率充电器拉保护、复位重启；部分型号如（如XSP17)支持D+D‑复用，同一个Type‑C接口，插上充电器用来高压取电，插上电脑可以走D+/D-做固件升级。
三、选型核心判断要点（工程师选型优先看这几条）
- 快充协议覆盖范围
-
✅ 支持PD协议：成本最低，适合单纯PD适配器的低成本产品。
-
❌仅支持PD协议：不能兼容USB-A口快充适配器，连接USB-A口充电器只能输出5V，没有快充输出，有终端客户投诉风险
-
全协议（PD+QC+FCP+AFC+SCP）：兼容市面绝大多数品牌快充头，产品通用性更强，手持小家电、电动工具首选。
-
✅带UART串口：可读取适配器功率上限，MCU动态限流，防止大功率负载把充电器拉死，适合筋膜枪、吸尘器这类动态变化的大功率负载。
-
❌无串口：无法获取适配器功率，只能固定设置电压，大功率场景容易触发充电器过载保护，适合小功率稳定负载。
- D+D‑复用需求
-
✅D+D复用：同一个C口，取电 + 电脑端固件升级二合一，节省一个USB接口，简化结构。
-
❌无D+D复用：D+/D-引脚悬空，C口仅能用于充电取电。
推介几款市面上兼容性比较强、功能全的几款取电芯片
1、XSP28Q 支持从充电器/充电宝等电源上取电给产品供电。XSP28Q 芯片集成 PD2.0/3.0 快充协议、QC2.0/QC3.0 快充协议、BC1.2 协议、华为快充协议、三星 AFC 协议等多种快充协议的 Type-C 受电端（sink）取电芯片，产品使用 XSP28Q 芯片可无需再配充电器，功率最大支持 100W
特性
芯片支持 5-20V 宽电压输入
支持多种快充协议， 可通过电阻选择电压
支持电压向下兼容和多协议切换功能
支持和电池管理组合， 实现快速充电

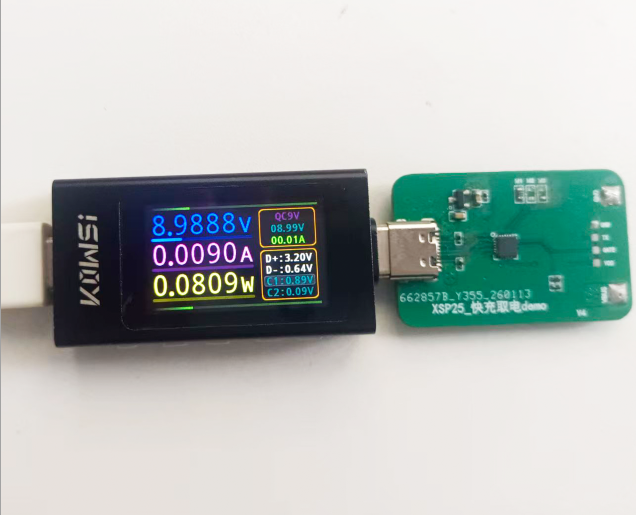

2、XSP25A 是 Type-C 受电端(sink)多功能快充取电芯片。 支持 UART 串口发送电压/电流消息， 供外部 MCU 读取， 以便适应不同的负载。 芯片带 EN 使能功能， 当输入电压大于设置电压， 芯片关闭输出保护后端电路。 芯片集成 USB PD2.0/3.0 协议、 QC2.0/3.0 协议、 FCP/SCP 超级快充、 三星 AFC协议和 BC1.2 协议， 支持从充电器/车充/充电宝等电源上取电给产品供电， 支持最大 20V5A 100W 快速充电。
功能特性
UART 串口发送电压/电流消息
支持多种快充协议， 支持电压向下兼容模式
可通过 I/O 动态切换或固定请求电压
带 EN 使能控制输出和保护
3、XSP17 是 Type-C 受电端(sink)多功能控制芯片。具有识别连接的是电脑或充电器功能， 支持与其它 MCU 共用 D+D-与电脑传输数据和取电。支持 UART 串口发送充电器的 PDO 电压/电流消息，供外部 MCU 读取，以便适应不同的负载。芯片集成 PD3.2/PD2.0/3.0 协议、QC2.0/3.0 协议、华为 FCP协议、三星 AFC 协议和 BC1.2 协议，支持最大140w（28V5A）快速充电。
特性
UART 串口发送电压/电流 PDO 消息
支持与主板芯片共用一个 Type-C 的 D+D-
可通过 I/O 动态或固定调整请求电压
支持电压自动向下兼
