跨网段主机的文件传输过程

引言

在计算机网络中，跨网段的主机之间进行文件传输，本质上是一个跨越不同网络层、经过路由转发、最终在应用层完成数据交换的过程。本文将从网络分层的角度，梳理跨网段文件传输的完整流程。

封装

下图展示了跨网段文件传输从应用层封装到数据链路层封装，再经路由器转发、逐层解封装的完整流程：

flowchart TD A[应用层封装] --> B[传输层加 TCP/UDP 头] B --> C[网络层加 IP 头] C --> D[数据链路层加帧头帧尾] D --> E[路由器逐跳转发] E --> F[逐层解封装] F --> G[应用层还原文件]

从图中可以看出，数据在源主机侧逐层向下封装，经过路由器逐跳转发，再在目标主机侧逐层向上解封装，最终在应用层还原出原始文件。

跨网段主机的文件传输，是应用层数据经过逐层封装、路由转发、逐层解封装，最终在目标主机还原的完整过程。理解这一过程，有助于排查网络故障和优化传输性能。

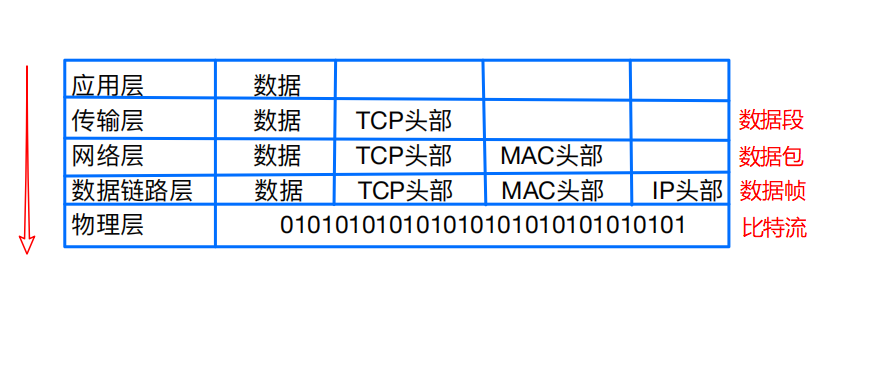

不同的协议层对数据包有不同的称谓，在 传输层 叫做 段（segment），在 网络层 叫做 数据报（datagram），在 链路层 叫做 帧（frame）。

应用层数据通过协议栈发到网络上时，每层协议都要加上一个数据首部 （header），称为封装（Encapsulation）。

首部信息中包含了一些类似于首部有多长，载荷 （payload）有多长，上层协议是什么等信息。

数据封装成帧后发到传输介质上，到达目的主机后每层协议再剥掉相应的首部，根据首部中的"上层协议字段"将数据交给对应的上层协议处理。

网络编程

在了解网络通信传输的过程

那以编码方式实现网络通信，就是网络编程。

在进行一次网络数据传输时

发送端 与 接收端

发送端

数据的发送方进程，称为发送端。发送端主机即网络通信中的源主机。

接收端

数据的接收方进程，称为接收端。接收端主机即网络通信中的目的主机。

请求 与 响应

一般地 网络资源获取时 涉及到两次⽹络数据传输 即 先请求数据的发送 再响应数据的发送

客⼾端 与 服务端

服务端

在常⻅的⽹络数据传输场景下，把提供服务的⼀⽅进程，称为服务端，可以提供对外服务

客⼾端

获取服务的⼀⽅进程，称为客⼾端

Socket套接字

定义

Socket 套接字是由系统提供、用于 网络通信 的技术，是基于 TCP/IP 协议 的网络通信基本操作单元。基于 Socket 套接字的网络程序开发，就是 网络编程。

分类

字主要针对传输层协议划分为

原始套接字

原始套接字⽤于⾃定义传输层协议，⽤于读写内核没有处理的IP协议数据。

流套接字

使⽤传输层 TCP 协议

• 有连接

• 可靠传输

• ⾯向字节流

• 有接收缓冲区，也有发送缓冲区

• ⼤⼩不限

数据报套接字

使⽤ 传输层UDP协议

• ⽆连接

• 不可靠传输

• ⾯向数据报

• 有接收缓冲区，⽆发送缓冲区

• ⼤⼩受限：⼀次最多传输64k

流套接字与数据报套接字对比

对比维度	流套接字	数据报套接字
传输层协议	TCP	UDP
连接方式	有连接	无连接
可靠性	可靠传输	不可靠传输
数据形式	面向字节流	面向数据报
缓冲区	有接收缓冲区，也有发送缓冲区	有接收缓冲区，无发送缓冲区
数据大小	大小不限	大小受限，一次最多传输 64k

简单来说，流套接字 基于 TCP ，提供可靠、有序、面向字节流的传输，适合对数据完整性要求高的场景；数据报套接字 基于UDP，提供无连接、不可靠的传输，但开销更小、实时性更好，适合对延迟敏感或允许少量丢包的场景。

TCP

TCP 常见方法签名

基于 TCP 的流套接字编程，服务端与客户端常用方法签名如下：

// 服务端
ServerSocket serverSocket = new ServerSocket(int port);
Socket socket = serverSocket.accept();
OutputStream out = socket.getOutputStream();
InputStream in = socket.getInputStream();
socket.close();
serverSocket.close();

// 客户端
Socket socket = new Socket(String host, int port);
OutputStream out = socket.getOutputStream();
InputStream in = socket.getInputStream();
socket.close();

ServerSocket

ServerSocket 是 Java 中用于 TCP 服务端的 套接字类 ，负责在指定端口上监听客户端的连接请求。它本身不直接传输数据，而是通过 accept() 方法等待并接受客户端连接，返回一个用于实际读写数据的 Socket 对象。简单来说，ServerSocket 就是服务端"开门迎客"的入口。

|-----------------------------|------------------------------------------------------------|
| ⽅法签名 | ⽅法说明 |
| ServerSocket(int port ) | 创建⼀个服务端流套接字 Socket，并绑定到指定端⼝ |
| Socket accept() | 开始监听并接受客户端的连接请求，返回一个与该客户端通信的 Socket 对象；该方法会阻塞，直到有客户端连接到达 |
| void close() | 关闭此套接字 |

Socket

Socket 是 Java 中用于 TCP 客户端的 套接字类 ，负责与指定 IP 和端口上的服务端建立连接。它直接承载数据的读写，连接建立后，通过 getOutputStream() 发送数据、getInputStream() 接收数据。简单来说，Socket 就是客户端与服务端之间"通话"的通道。

|--------------------------------------|---------------------------------------------|
| 方法签名 | 方法说明 |
| Socket(String host, int port) | 创建一个客户端流套接字 Socket，并与对应 IP 的主机上、对应端口的进程建立连接 |
| InetAddress getInetAddress() | 返回此 Socket 连接到的远程主机的 IP 地址 |
| InputStream getInputStream() | 返回此 Socket 的输入流，用于读取服务端发来的数据 |
| OutputStream getOutputStream() | 返回此 Socket 的输出流，用于向服务端发送数据 |
| void close() | 关闭此 Socket，释放占用的连接资源 |

UDP

UDP 常见方法签名

基于 UDP 的数据报套接字编程，发送端与接收端常用方法签名如下：

// 发送端
DatagramSocket socket = new DatagramSocket();
byte[] data = "hello".getBytes();
DatagramPacket packet = new DatagramPacket(data, data.length, InetAddress.getByName("host"), port);
socket.send(packet);
socket.close();

// 接收端
DatagramSocket socket = new DatagramSocket(int port);
byte[] buffer = new byte[1024];
DatagramPacket packet = new DatagramPacket(buffer, buffer.length);
socket.receive(packet);
String msg = new String(packet.getData(), 0, packet.getLength());
socket.close();

可以看出，TCP 编程需要先建立连接（accept/connect），再通过输入输出流读写数据；UDP 编程无需建立连接，直接通过 DatagramPacket 封装数据报进行发送和接收。

一次完整的 UDP 数据报发送与接收流程如下：

1. 发送端准备数据：将要发送的内容转换为字节数组，并指定目标主机的 IP 地址和端口号。
2. 发送端封装数据报 ：通过 DatagramPacket 把字节数组、长度、目标 IP 和端口封装成一个数据报包裹。
3. 发送端发送 ：调用 DatagramSocket.send(packet)，将数据报交给系统，由 UDP 协议直接发往目标主机，无需事先建立连接。
4. 接收端准备接收 ：接收端先创建绑定到指定端口的 DatagramSocket，并准备好一个空的 DatagramPacket（指定缓冲区）用于接收数据。
5. 接收端接收 ：调用 DatagramSocket.receive(packet)，系统把收到的数据填入这个空包裹中，该方法会阻塞直到数据到达。
6. 接收端解析数据：从包裹中取出字节数组，按需还原为字符串或其他格式，完成一次数据报传输。

DatagramSocket

DatagramSocket.receive(packet) 是 UDP 接收端的 核心方法，它的作用可以概括为三点：

• 阻塞等待数据：调用后当前线程会一直阻塞，直到有数据报到达绑定的端口，才会继续向下执行。
• 填充数据报包裹 ：系统把收到的数据写入传入的 DatagramPacket 缓冲区中，同时更新该包裹的长度信息，便于后续读取。
• 完成一次接收 ：方法返回后，即可通过 packet.getData() 和 packet.getLength() 取出实际收到的字节数据。

send 负责把数据 "发出去"， receive 负责把数据" 接进来"。接收端必须先准备好一个空的 DatagramPacket 作为容器，再调用 receive 等待数据填入，整个过程无需与发送端建立连接。

整个过程无需连接，发送端只管发出，接收端只管接收，双方通过 IP 和端口完成寻址，因此开销小、实时性好，但不保证数据一定到达、也不保证到达顺序。

简单来说，DatagramPacket 就是 UDP 传输中用来装数据的一个"数据报包裹"。

发送时，把要发的字节数组、长度、目标 IP 和端口一起装进包裹里，交给 DatagramSocket 发出去；接收时，先准备好一个空包裹（指定缓冲区），再通过 DatagramSocket 接收，数据就会被装进这个包裹里，最后从包裹中取出字节数组还原成字符串。

TCP 就像打电话：先拨号建立连接，接通后双方再一句一句地通话，说完挂断；

UDP就像发短信：不用提前打招呼，直接把消息发出去就行，对方能不能收到、按什么顺序收到，都不保证。所以 TCP 更可靠但稍慢，UDP更快但可能丢消息。

回显服务器

回显服务器（Echo Server）是一种最简单的网络服务程序：客户端把数据发送给服务器，服务器收到后原封不动地把数据返回给客户端，因此称为"回显"。

回显服务器常用于验证网络通信链路是否正常、测试 Socket 编程的基本流程

其核心工作流程如下：

1. 服务端启动 ：创建 ServerSocket 并绑定端口，调用 accept() 等待客户端连接。
2. 客户端连接 ：客户端创建 Socket 连接服务端，建立 TCP 连接。
3. 发送数据：客户端通过输出流把数据发送给服务端。
4. 回显数据：服务端从输入流读取数据，再通过输出流原样写回客户端。
5. 接收数据：客户端从输入流读取服务端返回的数据，完成一次回显。

回显服务器就是"你发什么，我回什么"，它不处理业务逻辑 ，只负责验证数据能否在两端之间正确往返。

简单来说，回显服务器就像一个"回声"：客户端喊一句，服务器原样喊回来。它本身不做任何加工，只是把收到的数据原封不动地返回，用来确认网络通路是否畅通、两端能否正常收发数据。

下面给出一段最简单的回显服务器代码，帮助理解它的工作方式：

// 服务端：收到什么就原样返回什么
ServerSocket serverSocket = new ServerSocket(8888);
Socket socket = serverSocket.accept();          // 等待客户端连接
InputStream in = socket.getInputStream();
OutputStream out = socket.getOutputStream();

byte[] buffer = new byte[1024];
int len = in.read(buffer);                      // 读取客户端发来的数据
out.write(buffer, 0, len);                      // 原样写回客户端

socket.close();
serverSocket.close();

这段代码的核心只有两步：先用 in.read(buffer) 读取客户端发来的数据，再用 out.write(buffer, 0, len) 把读到的内容原样写回，从而实现"你发什么，我回什么"。

一个服务器程序的典型处理流程通常包含以下三个步骤：

1. 读取请求并解析：接收客户端发来的请求数据，并解析出其中的方法、路径、参数等信息。
2. 根据请求计算响应 ：依据解析得到的请求内容，执行相应的业务逻辑，生成对应的响应数据。（但在回显服务器从而省去了这一步）
3. 返回响应：将计算得到的响应数据发送回客户端，完成一次请求-响应交互。
