1. 阅读前问题卡：C 程序的翻译、链接与运行

建议先读：先看第 4 节区分翻译环境与运行环境，再沿第 5 节的预处理、编译、汇编、链接顺序阅读。

1.1 阅读前先看这几个问题

ANSI C 实现中的翻译环境和运行环境分别负责什么，二者如何衔接？
多个 .c 文件如何分别生成目标文件，并与链接库一起形成可执行程序？
预处理、编译和汇编分别接收什么文件、生成什么文件，文档给出的 gcc 命令各是什么？
对表达式 array[index] = (index + 4) * (2 + 6); 进行词法分析、语法分析和语义分析时，信息如何逐步变化？
预处理阶段如何处理宏、条件编译、头文件、注释、行号与 #pragma 指令？
单独编译 test.c 时为什么无法确定 Add 和 g_val 的地址，链接器如何通过符号查找和重定位解决这个问题？
可执行程序进入运行环境后，从载入内存、调用 main 到终止会经历哪些步骤，运行时堆栈和静态内存分别保存什么？

1.2 读完后完成这 3 道高频问题

1.2.1 高频问题 1：请从源文件开始，完整说明 C 程序经过翻译环境生成可执行程序，并在运行环境中启动和终止的主要流程。

1.2.2 高频问题 2：预处理、编译、汇编分别完成什么工作？它们的输入、输出和 gcc 命令有什么区别？

1.2.3 高频问题 3：为什么多文件程序需要链接和重定位？请结合 test.c、add.c、Add 和 g_val 说明符号决议如何解决地址未知问题。

1.3 自检清单

我能区分翻译环境和运行环境，并说明二者的衔接点。
我能按顺序说出预处理、编译、汇编、链接及其主要产物。
我能列出预处理阶段处理的主要内容，并说明查看 .i 文件的用途。
我能区分词法分析、语法分析和语义分析的产物与关注点。
我能用 test.c 和 add.c 的例子解释符号决议与重定位。
我能复述程序载入、调用 main、使用运行时存储并最终终止的过程。

2. 前言

读这篇文档，可以把问题分成三组。第一组关注"代码怎样逐步变成机器能执行的形式"；第二组关注"多个文件怎样拼成一个程序"；第三组关注"程序生成后怎样真正跑起来"。

第一组像把一份手写稿送进印刷厂：编辑先展开缩写、补齐引用并删掉批注，排版人员再检查句子结构和含义，最后制版机把排好的内容转换成机器可读的版面。对应到 C 程序，预处理器处理宏、条件编译、头文件、注释、行号和 #pragma，编译器继续做词法、语法、语义分析及优化，汇编器再把汇编语句翻译成机器指令，依次得到 .i、.s 和 .o 等产物。

第二组像把几位作者分别写好的章节装订成一本书。每位作者只知道自己章节里的内容，引用别人的章节时先留下一个名字；装订时再根据名字找到真正的页码，并把引用位置改成最终页码。多文件 C 项目也是如此：每个 .c 文件单独生成目标文件，链接器把目标文件与运行时库或第三方库放在一起，进行地址和空间分配、符号决议与重定位。test.c 对 Add 和 g_val 的引用在单独编译时地址未知，链接阶段才由链接器查找并修正。

第三组像一场演出从装台到谢幕：演出前要把布景搬到场地，开场后按入口进入主流程，演出中需要临时道具和长期布景，结束时还要处理正常或意外退场。程序运行时，程序先被载入内存，随后调用 main；函数局部变量和返回地址使用运行时堆栈，静态内存中的变量在整个执行期间保留值，最后程序正常终止或意外终止。

3. 目标

掌握 C 语言的翻译环境和运行环境。
可以拆解和理解翻译环境中预编译、编译、汇编、链接的核心工作。
理解 C 语言程序是怎么变成二进制指令的，理解编译器的重要性。
理解计算机语言，像 C 语言其实是为人设计的语言，以及为什么要有计算机语言。

4. 翻译环境和运行环境

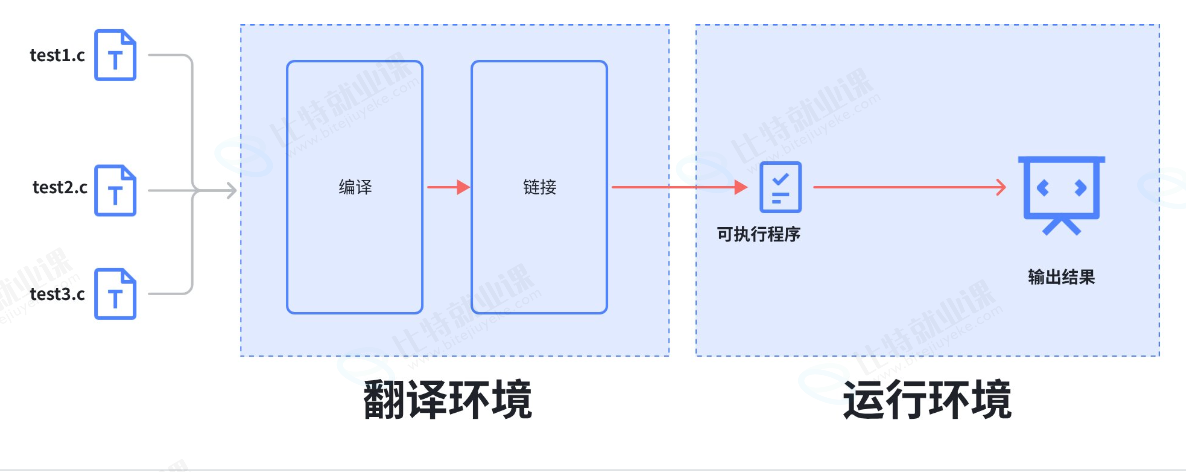

在 ANSI C 的任何一种实现中，存在两个不同的环境。

第 1 种是翻译环境，在这个环境中源代码被转换为可执行的机器指令（二进制指令）。
第 2 种是执行环境，它用于实际执行代码。

5. 翻译环境

那翻译环境是怎么将源代码转换为可执行的机器指令的呢？这里我们就得展开讲解一下翻译环境所做的事情。

其实翻译环境是由编译和链接两个大的过程组成的，而编译又可以分解成预处理（有些书也叫预编译）、编译、汇编三个过程。

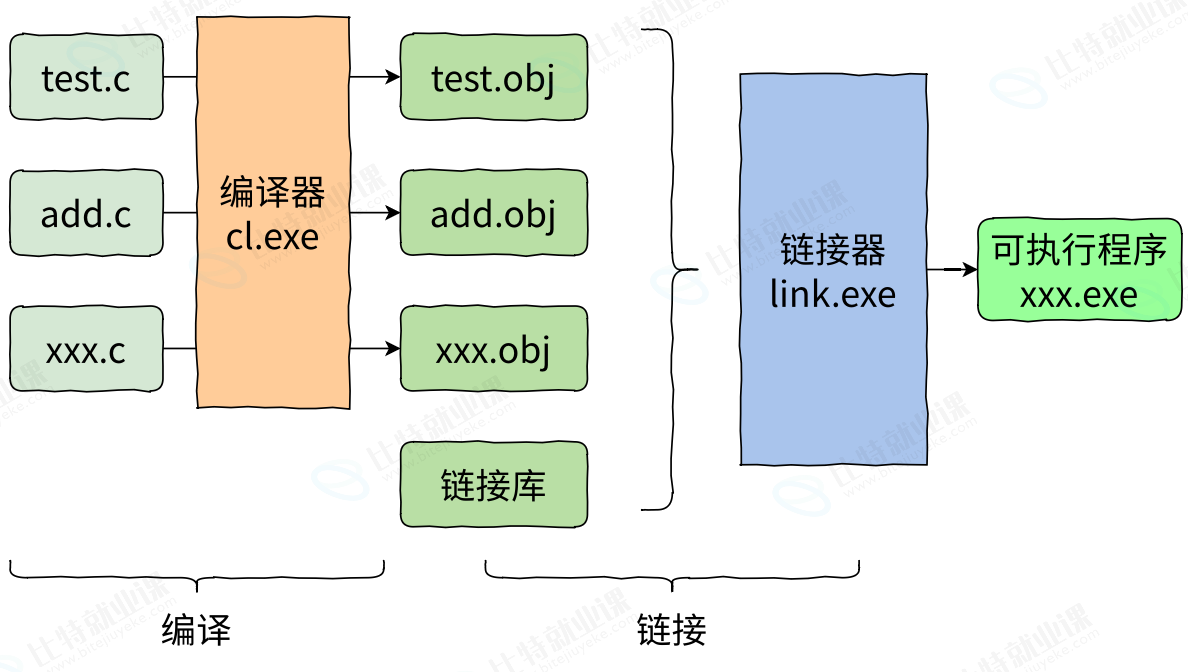

一个 C 语言的项目中可能有多个 .c 文件一起构建，那多个 .c 文件如何生成可执行程序呢？

多个 .c 文件单独经过编译器，编译处理生成对应的目标文件。
注：在 Windows 环境下，目标文件的后缀是 .obj；Linux 环境下，目标文件的后缀是 .o。
多个目标文件和链接库一起经过链接器处理，生成最终的可执行程序。
链接库是指运行时库（它是支持程序运行的基本函数集合）或者第三方库。

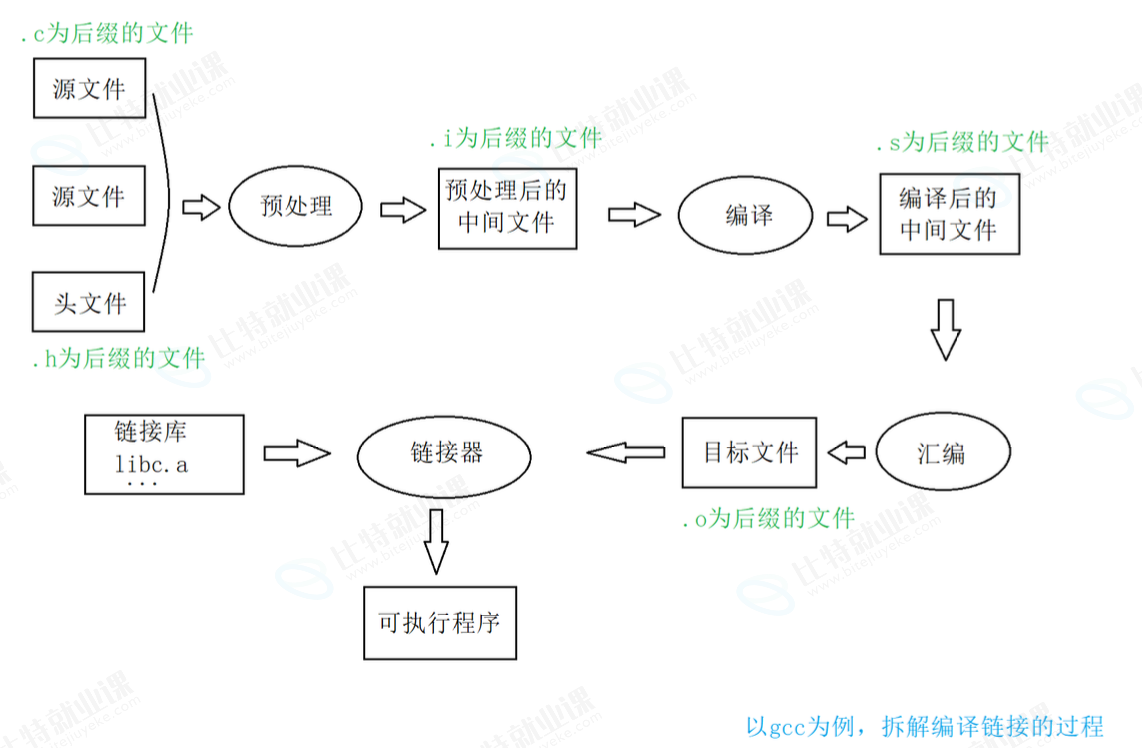

如果再把编译器展开成 3 个过程，那就变成了下面的过程：

5.1 预处理（预编译）

在预处理阶段，源文件和头文件会被处理成为以 .i 为后缀的文件。

在 gcc 环境下想观察 test.c 文件预处理后的 .i 文件，命令如下：

bash 复制代码

gcc -E test.c -o test.i

预处理阶段主要处理源文件中以 # 开始的预编译指令 ，比如 #include、#define。处理规则如下：

将所有的 #define 删除，并展开所有的宏定义。
处理所有的条件编译指令，如 #if、#ifdef、#elif、#else、#endif。
处理 #include 预编译指令，将包含的头文件内容插入该预编译指令的位置。这个过程是递归进行的，也就是说，被包含的头文件也可能包含其他文件。
删除所有的注释。
添加行号和文件名标识，方便后续编译器生成调试信息等。
保留所有的 #pragma 编译器指令，编译器后续会使用。

经过预处理后的 .i 文件中不再包含宏定义，因为宏已经被展开，并且包含的头文件都被插入到 .i 文件中。所以当我们无法知道宏定义或者头文件是否包含正确的时候，可以查看预处理后的 .i 文件来确认。

5.2 编译

编译过程就是将预处理后的文件进行一系列的词法分析、语法分析、语义分析及优化，生成相应的汇编代码文件。

编译过程的命令如下：

bash 复制代码

gcc -S test.i -o test.s

对下面代码进行编译的时候，会怎么做呢？假设有下面的代码：

c 复制代码

array[index] = (index + 4) * (2 + 6);

5.2.1 词法分析

源代码程序被输入扫描器 。扫描器的任务就是简单地进行词法分析 ，把代码中的字符分割成一系列的记号（关键字、标识符、字面量、特殊字符等）。

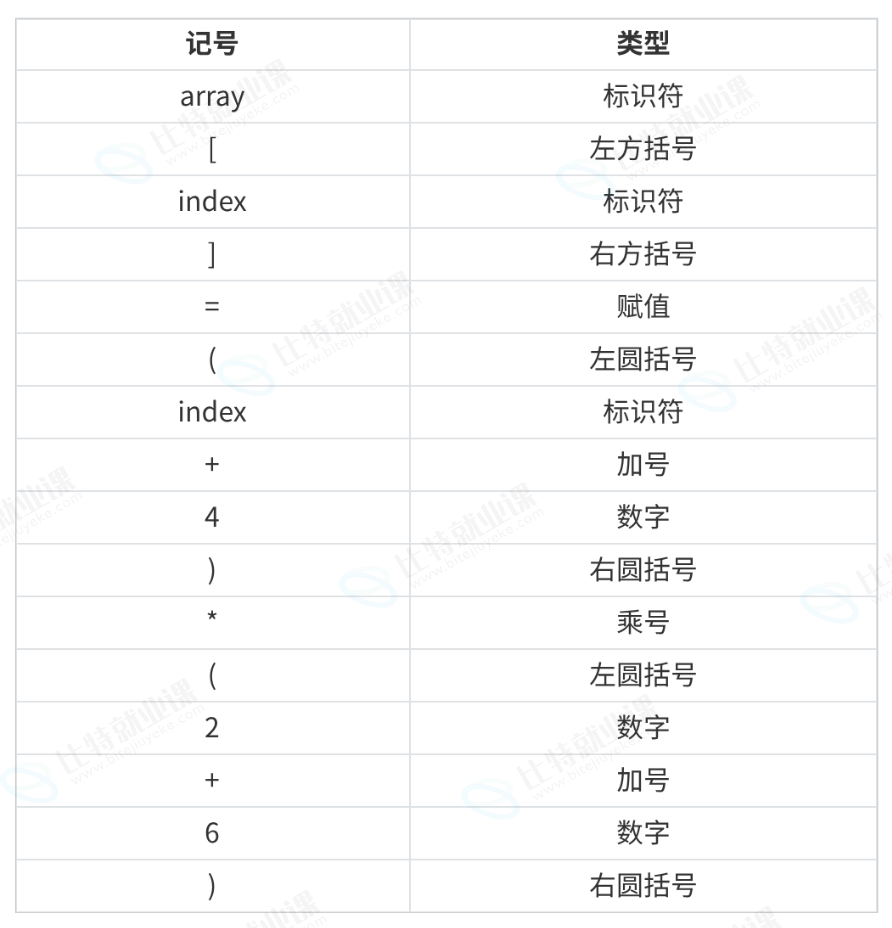

上面程序进行词法分析后得到了 16 个记号：

5.2.2 语法分析

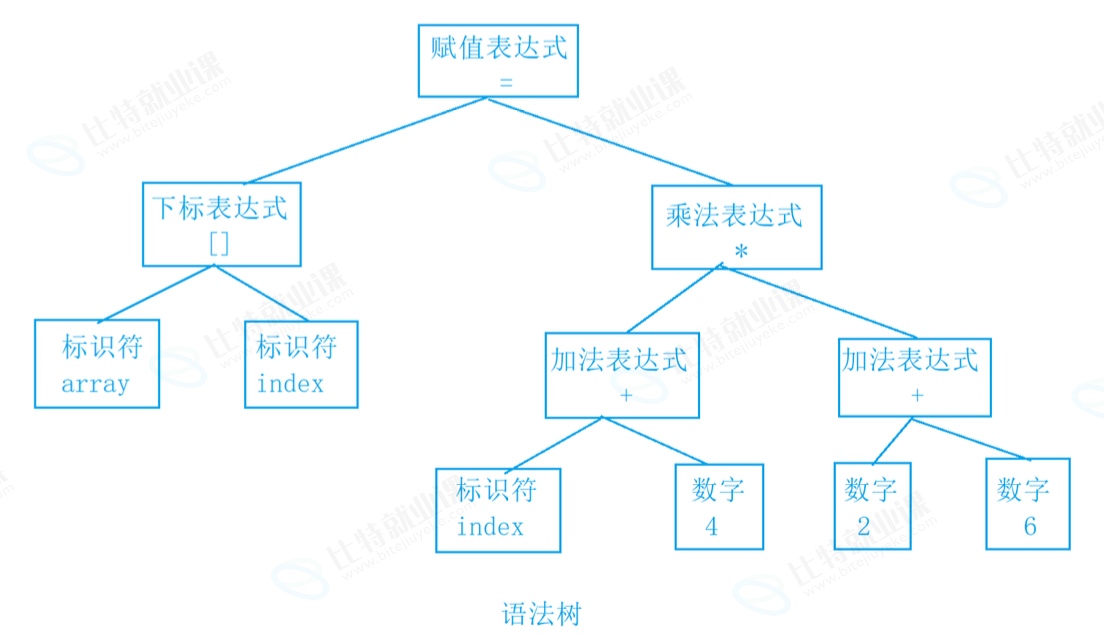

接下来，语法分析器 将对扫描产生的记号进行语法分析，从而产生语法树。这些语法树是以表达式为节点的树。

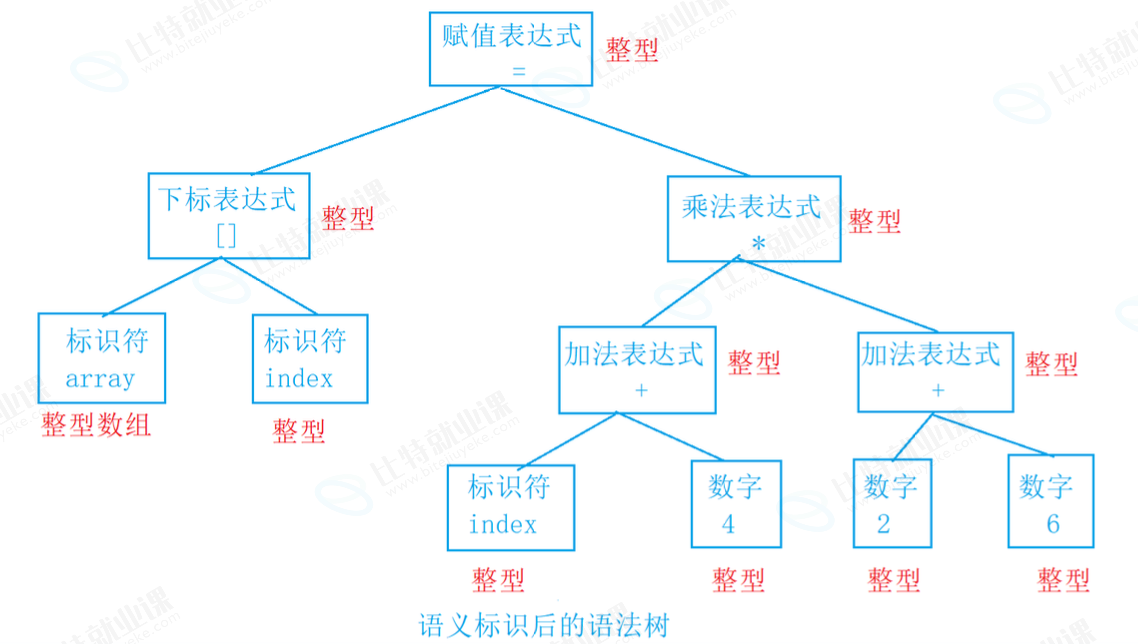

5.2.3 语义分析

由语义分析器来完成语义分析，即对表达式的语法层面分析。编译器所能做的分析是语义的静态分析。静态语义分析通常包括声明和类型的匹配、类型的转换等。这个阶段会报告错误的语法信息。

5.3 汇编

汇编器是将汇编代码转变成机器可执行的指令（2 进制的指令），每一个汇编语句几乎都对应一条机器指令。就是根据汇编指令和机器指令的对照表一一进行翻译，也不做指令优化。

汇编的命令如下：

bash 复制代码

gcc -c test.s -o test.o

5.4 链接

链接是一个复杂的过程，链接的时候需要把一堆文件链接在一起才生成可执行程序。

链接过程主要包括地址和空间分配、符号决议和重定位等步骤。

链接解决的是一个项目中多文件、多模块之间互相调用的问题。

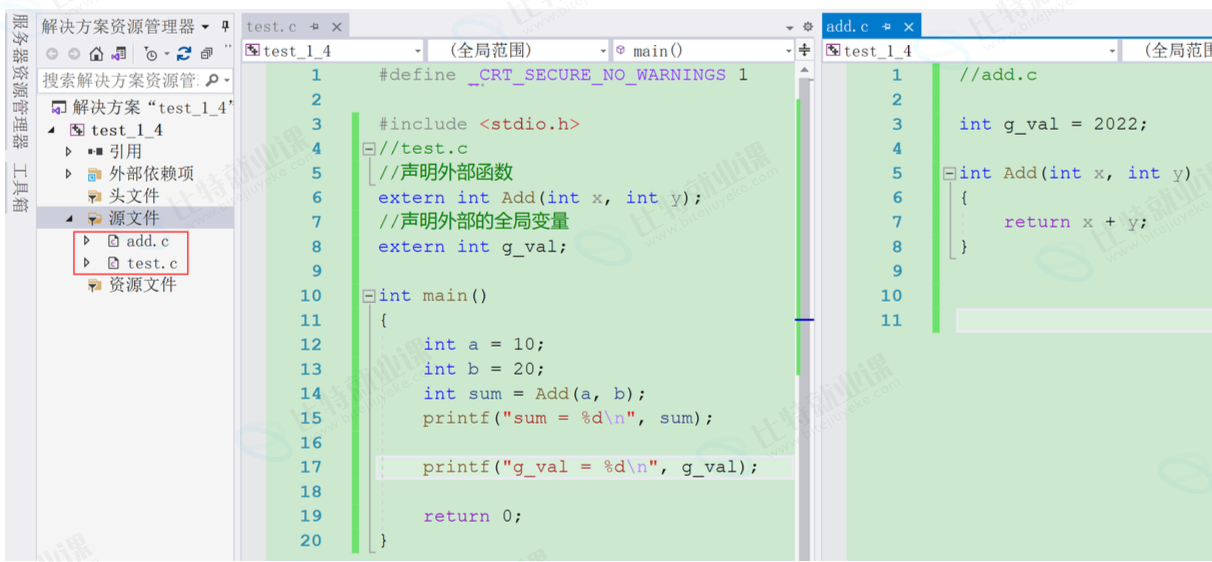

比如，在一个 C 项目中有 2 个 .c 文件（test.c 和 add.c），代码如下：

test.c

c 复制代码

#include <stdio.h>
//test.c
//声明外部函数
extern int Add(int x, int y);
//声明外部的全局变量
extern int g_val;

int main()
{
    int a = 10;
    int b = 20;
    int sum = Add(a, b);
    printf("%d\n", sum);
    return 0;
}

add.c

c 复制代码

int g_val = 2022;

int Add(int x, int y)
{
    return x + y;
}

我们已经知道，每个源文件都是单独经过编译器处理，生成对应的目标文件。

test.c 经过编译器处理，生成 test.o。
add.c 经过编译器处理，生成 add.o。

我们在 test.c 文件中使用了 add.c 文件中的 Add 函数和 g_val 变量。

我们在 test.c 文件中每一次使用 Add 函数和 g_val 的时候，必须确切地知道 Add 和 g_val 的地址。但是由于每个文件是单独编译的，在编译器编译 test.c 的时候并不知道 Add 函数和 g_val 变量的地址，所以暂时把调用 Add 的指令的目标地址和 g_val 的地址搁置。等待最后链接的时候，由链接器根据引用的符号 Add 在其他模块中查找 Add 函数的地址，然后将 test.c 中所有引用到 Add 的指令重新修正，让它们的目标地址为真正的 Add 函数的地址。对于全局变量 g_val，也是用类似的方法来修正地址。这个地址修正的过程也被叫作重定位。

前面我们非常简洁地讲解了一个 C 程序如何编译和链接，并最终生成可执行程序的过程。其实很多内部的细节无法展开讲解，比如目标文件的格式 elf，链接底层实现中的空间与地址分配、符号解析和重定位等。如果你有兴趣，可以看 《程序员的自我修养》 一书来详细了解。

6. 运行环境

程序必须载入内存中。在有操作系统的环境中，一般由操作系统完成；在独立的环境中，程序的载入必须由手工安排，也可能是通过可执行代码置入只读内存来完成。
程序的执行便开始，接着调用 main 函数。
开始执行程序代码。这个时候程序将使用一个运行时堆栈（stack） ，存储函数的局部变量和返回地址。程序同时也可以使用静态（static）内存，存储于静态内存中的变量在程序的整个执行过程一直保留它们的值。
终止程序。正常终止 main 函数，也有可能是意外终止。

7.回答问题卡的问题

问题 1：ANSI C 实现中的翻译环境和运行环境分别负责什么，二者如何衔接？

答：

翻译环境负责把环境中的源代码转换为可执行的机器指令（二进制指令）

执行环境负责实际的执行代码

翻译环境通过编译和链接把源代码转换为可执行程序，运行环境再负责载入并执行这个程序。通过链接器衔接，链接过程主要包括地址和空间分配、符号决议和重定位等步骤。链接解决的是一个项目中多文件、多模块之间互相调用的问题。

问题 2：多个 `.c` 文件如何分别生成目标文件，并与链接库一起形成可执行程序？

答：

多个 .c 文件单独经过编译器，编译处理生成对应的目标文件。
注：在 Windows 环境下，目标文件的后缀是 .obj；Linux 环境下，目标文件的后缀是 .o。
多个目标文件和链接库一起经过链接器处理，生成最终的可执行程序。
链接库是指运行时库（它是支持程序运行的基本函数集合）或者第三方库。

问题 3：预处理、编译和汇编分别接收什么文件、生成什么文件，文档给出的 `gcc` 命令各是什么？

答：

预处理接收源文件和头文件，生成以.i为后缀的文件，命令为gcc -E test.c -o test.i

编译接收预处理后的文件，生成相应的汇编代码文件，命令为gcc -S test.i -o test.s

汇编将汇编代码代码变成机器可执行的指令（二进制）命令为gcc -c test.s -o test.o

问题 4：对表达式 `array[index] = (index + 4) * (2 + 6);` 进行词法分析、语法分析和语义分析时，信息如何逐步变化？

答：

先进行词法分析：源代码程序被输入扫描器 。扫描器的任务就是简单地进行词法分析 ，把代码中的字符分割成一系列的记号（关键字、标识符、字面量、特殊字符等）。

再进行语法分析：语法分析器 将对扫描产生的记号进行语法分析，从而产生语法树。这些语法树是以表达式为节点的树。

最后进行语义分析：由语义分析器 来完成语义分析，即基于语法结构做静态语义检查。编译器所能做的分析是语义的静态分析。静态语义分析通常包括声明和类型的匹配、类型的转换等。这个阶段会报告错误的语义信息。

问题 5：预处理阶段如何处理宏、条件编译、头文件、注释、行号与 `#pragma` 指令？

答：

将所有的 #define 删除，并展开所有的宏定义。
处理所有的条件编译指令，如 #if、#ifdef、#elif、#else、#endif。
处理 #include 预编译指令，将包含的头文件内容插入该预编译指令的位置。这个过程是递归进行的，也就是说，被包含的头文件也可能包含其他文件。
删除所有的注释。
添加行号和文件名标识，方便后续编译器生成调试信息等。
保留所有的 #pragma 编译器指令，编译器后续会使用。

问题 6：单独编译 `test.c` 时为什么无法确定 `Add` 和 `g_val` 的地址，链接器如何通过符号查找和重定位解决这个问题？

答：

问题 7：可执行程序进入运行环境后，从载入内存、调用 `main` 到终止会经历哪些步骤，运行时堆栈和静态内存分别保存什么？

答：

程序必须载入内存中。在有操作系统的环境中，一般由操作系统完成；在独立的环境中，程序的载入必须由手工安排，也可能是通过可执行代码置入只读内存来完成。
程序的执行便开始，接着调用 main 函数。
开始执行程序代码。这个时候程序将使用一个运行时堆栈（stack） ，存储函数的局部变量和返回地址。程序同时也可以使用静态（static）内存，存储于静态内存中的变量在程序的整个执行过程一直保留它们的值。
终止程序。正常终止 main 函数，也有可能是意外终止。

高频问题 1：请从源文件开始，完整说明 C 程序经过翻译环境生成可执行程序，并在运行环境中启动和终止的主要流程。

答：

从源文件开始，每个 .c 文件先经过预处理，得到 .i 文件；再经过编译，完成词法、语法、语义分析和优化，得到 .s 汇编文件；汇编器把它转换成 .o 或 Windows 下的 .obj 目标文件。多个目标文件与运行时库或第三方库交给链接器，链接器完成地址和空间分配、符号决议和重定位，生成可执行程序。进入运行环境后，程序先被载入内存，随后调用 main 并开始执行；执行中使用运行时堆栈保存局部变量和返回地址，静态内存中的变量持续保留值，最后正常或意外终止。

高频问题 2：预处理、编译、汇编分别完成什么工作？它们的输入、输出和 `gcc` 命令有什么区别？

答：

预处理接收源文件，连同头文件处理宏、条件编译、包含关系和注释等内容，输出 .i 文件，命令是 gcc -E test.c -o test.i。编译接收 .i 文件，进行词法、语法、语义分析和优化，输出 .s 汇编文件，命令是 gcc -S test.i -o test.s。汇编接收 .s 文件，把汇编语句转换成机器指令，输出 .o 目标文件，命令是 gcc -c test.s -o test.o。

高频问题 3：为什么多文件程序需要链接和重定位？请结合 `test.c`、`add.c`、`Add` 和 `g_val` 说明符号决议如何解决地址未知问题。

答：

多文件程序需要先分别编译，是因为每个源文件可以独立生成目标文件；但 test.c 中引用的 Add 和 g_val 可能定义在 add.c 或其他模块中，单独编译时无法知道它们的最终地址。链接器把 test.c、add.c 等目标文件和库组合起来，根据符号名找到 Add 和 g_val 的定义，再把 test.c 中相应的调用和访问位置修正为最终地址。这个查找定义的过程属于符号决议，修改引用地址的过程属于重定位。
