1. S参数纹波概述
S 参数（散射参数）描述高速互连端口间入射波与反射波、透射波的能量关系。

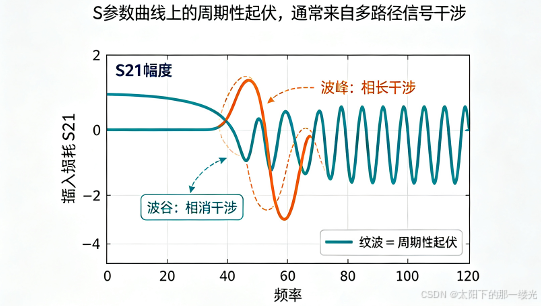

纹波 就是 S 参数幅度 / 相位曲线上周期性上下起伏的振荡，不是器件本身损耗带来的单调衰减，而是多路径信号叠加干涉产生的结果。
简单理解：同一发射信号，通过多条路径到达接收端，路径长度不同导致信号到达时间存在时延差；不同时延的正弦波在特定频率发生相长 / 相消干涉，就形成周期性的波峰、波谷，也就是纹波。

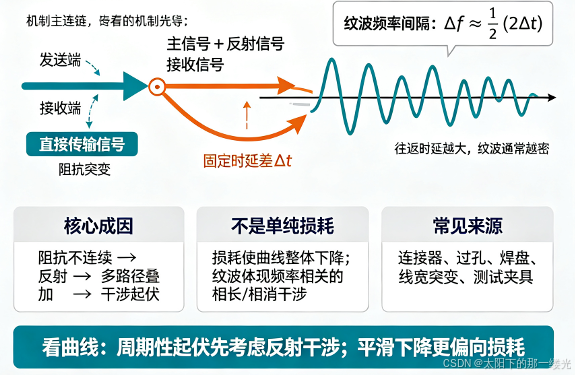

2. 纹波产生机理
高速信号在传输线上传播时，只要存在阻抗不连续点，就会产生反射。反射波沿着传输线往返传播，和原始主信号叠加干涉：
-
阻抗不连续来源：连接器、过孔、线宽突变、BGA 焊盘、板材厚度变化、断点、测试夹具接口等；
-
信号分成两路：主传输路径信号 + 阻抗不连续点产生的反射 / 分支信号；
-
两路信号存在固定时延△t
对应干涉的频率周期： △f=1/（2*△t）
往返一次的时延差决定纹波的频率间隔：时延越大，纹波越密；时延越小，纹波越稀疏。
-
当两路信号相位差为0°：相长干涉 → 曲线波峰
-
当两路信号相位差为 180°：相消干涉 → 曲线波谷
3. S11 / S21 纹波推导：两端阻抗突变传输线模型
S11和S21中的纹波是由于互联阻抗不连续而引起的反射导致的，我们以一条均匀传输线为例，来分析纹波的来源，如果均匀传输线的阻抗是50欧姆，我们将其置于50欧姆的环境中，阻抗匹配，没有任何反射，所有信号都传输过去了。
模型：一段30Ω 均匀传输线 ，两端接 50Ω 端口，端口 1、端口 2 阻抗不连续，产生两次反射；端口 1 反射系数_1=-0.25，端口 2 反射系数
_2=+0.25。
信号在传输线上单向时延：TD；
往返时延：2TD 信号往返相位变化：
=2π*f*2TD
我们将其设置为低阻抗，小于50欧姆，假设为30欧姆，在传输线的两个端口，都形成了阻抗突变，都会出现反射， 正弦波从端口到达传输线时， 将前端口处产生一个反射，一些正弦波反射回端口1，大部分信号继续传输，在端口2处，再次发生反射。两个端口处的反射系数是相反的，端口1处是：-0.25，端口2处是：0.25，沿互联往返的相移2*TD*f*360。
3.1. 反射系数
反射系数公式：
- 端口 1：从 50Ω 看向 30Ω →
_1=-0.25
- 端口 2：从 30Ω 看向 50Ω →
3.2. S11（回波损耗，端口 1 反射）的多径叠加
S11 是端口 1 的总反射波，由多次来回反射的分量叠加：
- 一阶反射（主反射） ：信号刚到端口 1 界面，直接反射：
- 二阶反射 ：信号穿过端口 1 → 走到端口 2 反射
- 高阶多次反射 ：信号在腔体（这段 30Ω 线）来回震荡，每次往返都乘

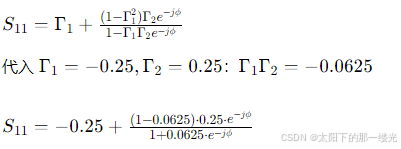

无穷级数求和：
物理含义：不同频率下，往返相位\(\phi\)不断变化；每一个频率，各次反射波相位不同，相长 / 相消叠加 → S11 幅度随频率周期性上下起伏，就是S11 纹波。 纹波频率间隔：△f=1/（2*TD）
3.3. S21（插入损耗，端口 1 到端口 2 传输）
S21 是透传到端口 2 的总信号，同样多径叠加：
- 主传输分量：穿过端口 1，直接走到端口 2 输出
- 多次谐振分量：信号在两个界面之间来回反射若干次之后，最终从端口 2 透出，每多往返一次，多附加相位

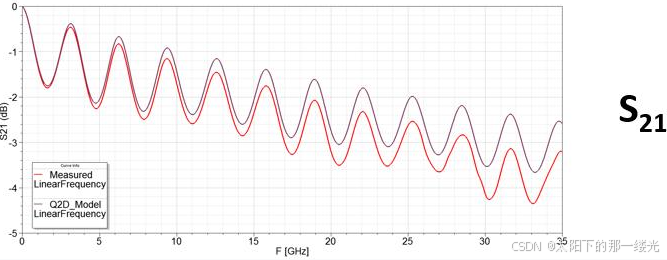

物理含义： 主信号 + 多次来回反射后泄漏出来的信号，随频率改变相位，发生干涉。 频率变化，相位差变化 → 叠加幅度周期性起伏，就是S21 纹波。

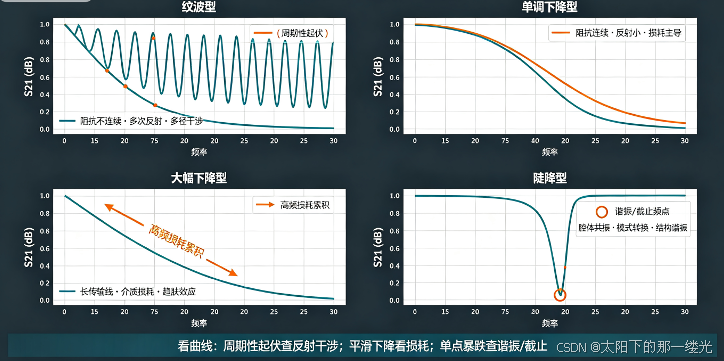

4. 典型 S 参数曲线模式
| 类型 | 曲线特征 | 底层机理 | 典型场景 |
|---|---|---|---|
| 纹波型 | 整体缓慢下降，叠加周期性上下起伏振荡 | 阻抗不连续产生多次反射，多路径信号发生相长 / 相消干涉 | 带过孔、BGA 焊盘、连接器的 PCB 走线；测试夹具带来的寄生反射 |
| 单调下降型 | 曲线平滑缓慢向下，几乎无振荡起伏 | 传输线阻抗连续、反射微弱；衰减主要来自介质损耗 + 铜导体损耗 | 短且设计优良的均匀传输线，接近理想互连 |
| 大幅下降型 | 随频率升高，曲线持续快速跌落 | 长传输线，介质损耗与趋肤效应带来的导体损耗累积放大 | 长距离 PCB 走线、长电缆互连 |
| 陡降型 | 在某个特定频率点，曲线突然急剧下跌（窄带现象） | 结构谐振、腔体共振、波导截止、模式转换；非全频段干涉 | 空腔共振、差分对奇模 / 偶模谐振、屏蔽结构谐振 |
- 纹波型
曲线在缓慢下降基础上，周期性起伏。根源：局部阻抗不连续引起多次反射，多径干涉。常见于：带过孔 / 连接器的 PCB 走线、夹具引入反射。
曲线特征：整体缓慢下降，叠加周期性上下起伏振荡
机理：局部阻抗不连续，多次反射，多径信号干涉
典型场景：带过孔、BGA、连接器 PCB 走线，测试夹具反射

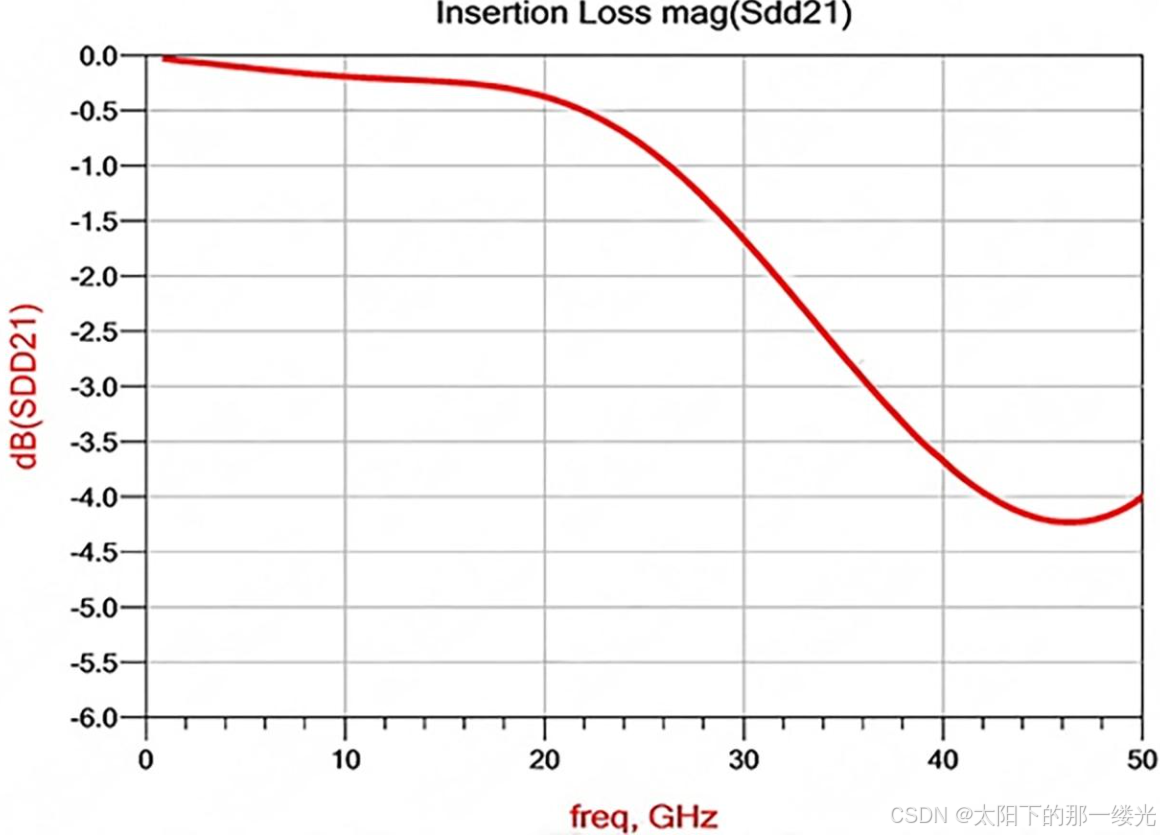

- 单调下降型

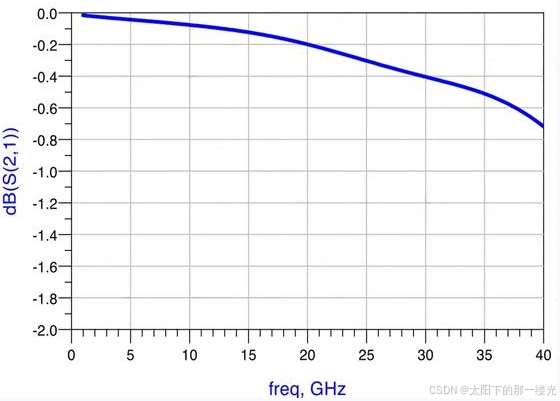

平滑缓慢向下，几乎无振荡。根源：传输线均匀，阻抗连续，反射很小；曲线下降主要来自介质损耗、铜皮导体损耗。理想均匀传输线接近该形态。
曲线特征：平滑缓慢向下，几乎没有振荡起伏
机理：传输线阻抗连续、反射极小；衰减由介质损耗 + 铜导体损耗主导
典型场景：短且设计优良的均匀传输线，接近理想互连
- 大幅下降型
曲线随频率升高快速跌落。根源：长传输线，介质损耗 + 导体损耗累积效应显著；也可能是高频下介电常数、趋肤效应加剧损耗。
曲线特征：随频率升高，曲线持续快速跌落
机理：长传输线，介质损耗 + 趋肤效应导体损耗累积放大
典型场景：长距离 PCB 走线、长电缆互连

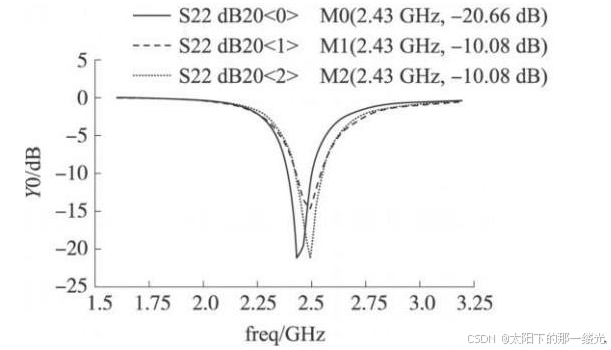

- 陡降型
在某一特定频率点，曲线突然急剧下跌。根源：谐振、腔体共振、模式转换、传输线截止频率、结构共振；属于窄带效应，不是全频段周期性振荡。
曲线特征：在某一个特定频点，曲线瞬间急剧下跌（窄带深坑）
机理：腔体共振、模式转换、结构谐振、截止频率
典型场景：空腔共振、差分对谐振、屏蔽结构寄生谐振
5. 低频条件下的理想状态

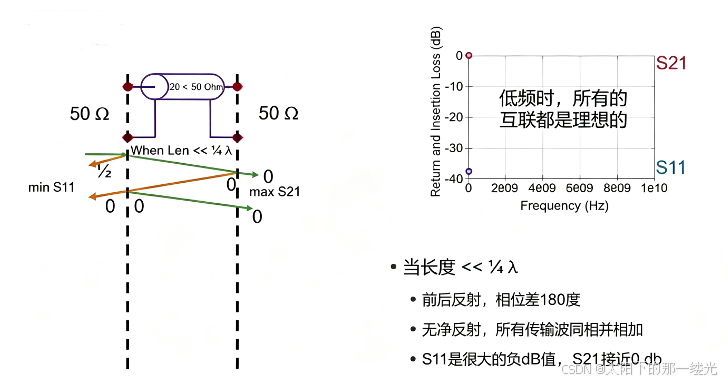

从前端面反射回端口 1 的反射波，与从远端端口 2 反射后折返回来的反射波，二者幅度基本相等、相位近似相反；两个反射分量在端口 1 处相互抵消，端口 1 总的净反射信号趋近于 0。 因此低频下 S11 幅值很小，对应很大的负 dB 值。几乎没有信号反射回端口 1，绝大部分信号传输到端口 2，S21 接近 0dB。
核心结论： 在低频，信号波长远长于 DUT 长度，回波损耗 S11 始终为很大的负数；对于直通型互连，插入损耗 S21 始终接近 0dB。
6. 频率变化与相位叠加

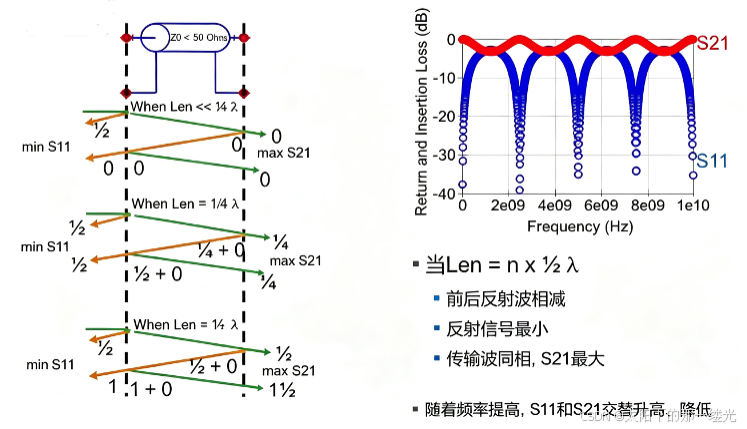

提高输入正弦波的频率。当互连长度恰好等于该信号波长的1/4时，传输线单向时延带来的相移为 90°，往返总相移就是 180°（半个周期）。
此时，端口 1 界面直接反射回端口 1 的反射波，与传播到端口 2 反射后折返回来的反射波相位相同，同相叠加 ，端口 1 净反射幅度达到最大，S11 幅值最大。
对于 S21：往返相移 180°，经过多次反射后从端口 2 输出的二次透射分量，和直接传输到端口 2 的主入射信号相位相差 180°，两者发生部分抵消，S21 达到最小值。
继续提升频率，互连长度达到半个波长 。此时往返总相移为 360°，等效相位差为 0°。两个反射信号之间存在 180° 相位差，而透射信号同相叠加，于是得到最大 S21、最小 S11。

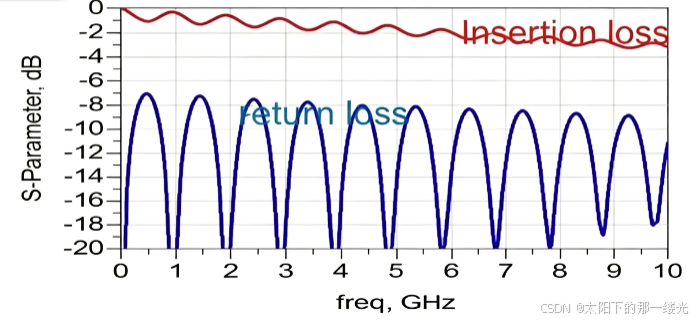

随着频率持续升高，往返相位在 0°～360° 周期性循环变化，S11 与 S21 就在最大值、最小值之间往复振荡。这就形成了 S11 和 S21 曲线上周期性的纹波。

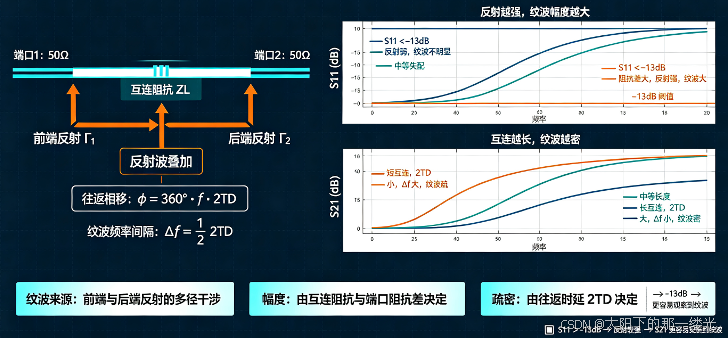

7. 纹波幅度与互连长度的关系
这些纹波来源于互连前端与后端两个阻抗不连续面产生的反射。工程上有一个经验阈值：当回波损耗优于 - 13dB（S11＞-13dB，反射幅度足够大），才能在插入损耗 S21 中明显观测到波动；如果 S11 太小（反射很弱），多次反射分量能量低，干涉效应微弱，S21 曲线就看不出明显纹波。
互连物理长度越长，往返时延 2*TD 越大，纹波相邻谷底之间的频率间隔 f 就越小，曲线上的纹波会变得更加密集。 S11 的纹波幅度，由互连阻抗与端口阻抗的差值决定：互连阻抗和端口阻抗差异越大，反射越强，S11 纹波幅度越大，对应的 dB 数值越靠近 0（负的 dB 值越小）。
