嵌入式蓝桥杯从零点亮第一个LED

很多同学第一次拿到蓝桥杯嵌入式开发板（STM32G431RBT6），打开 CubeMX 看到一堆引脚就懵了。PC8 到 PC15 连了 8 个 LED，为什么还要多一个 PD2？这就要说到蓝桥杯板子一个独特的设计：用锁存器控制 LED。

一、为什么 LED 不直接接单片机？

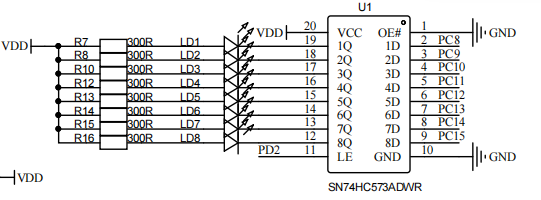

蓝桥杯开发板用的是 SN74HC573 锁存器，LED 并不是直接挂在 PC8~PC15 上的，中间隔了一个锁存器。原因很简单：PC8~PC15 同时还连着 LCD 屏幕，如果 LED 直接挂在引脚上，LCD 一刷新画面，LED 就会跟着乱闪。

锁存器的作用就是"记住"LED 的状态。PD2 是锁存器的"开关"：PD2 高电平时，PC8~PC15 的电平会传过去控制 LED；PD2 低电平时，锁存器保持当前状态，PC 引脚再怎么变 LED 也不受影响。所以每次改完 LED 状态，都要给 PD2 一个高脉冲把状态"锁"进去。

二、CubeMX 里的工程配置

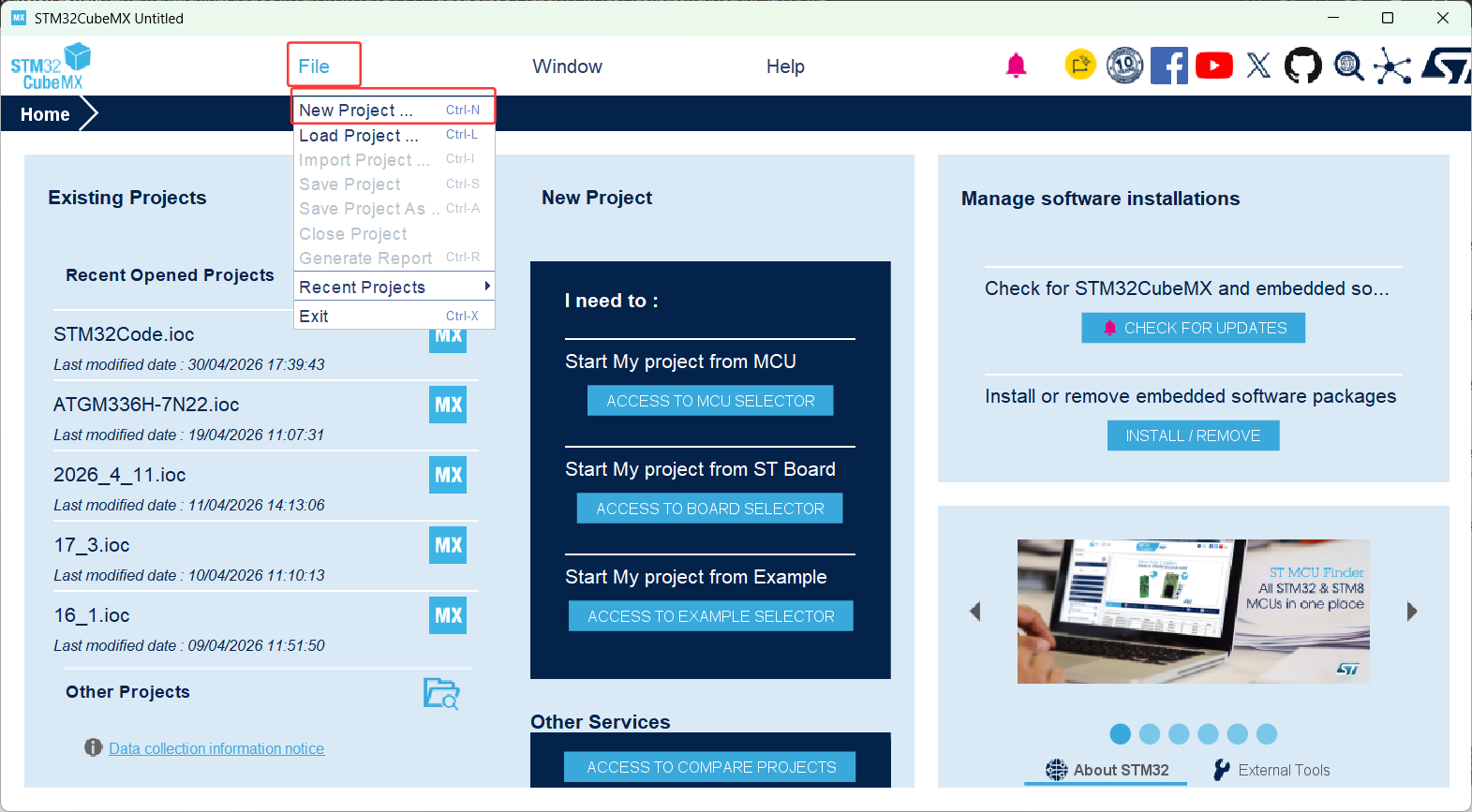

先打开CubeMX,然后点击File,再点击Nex Project...(新建工程的意思)

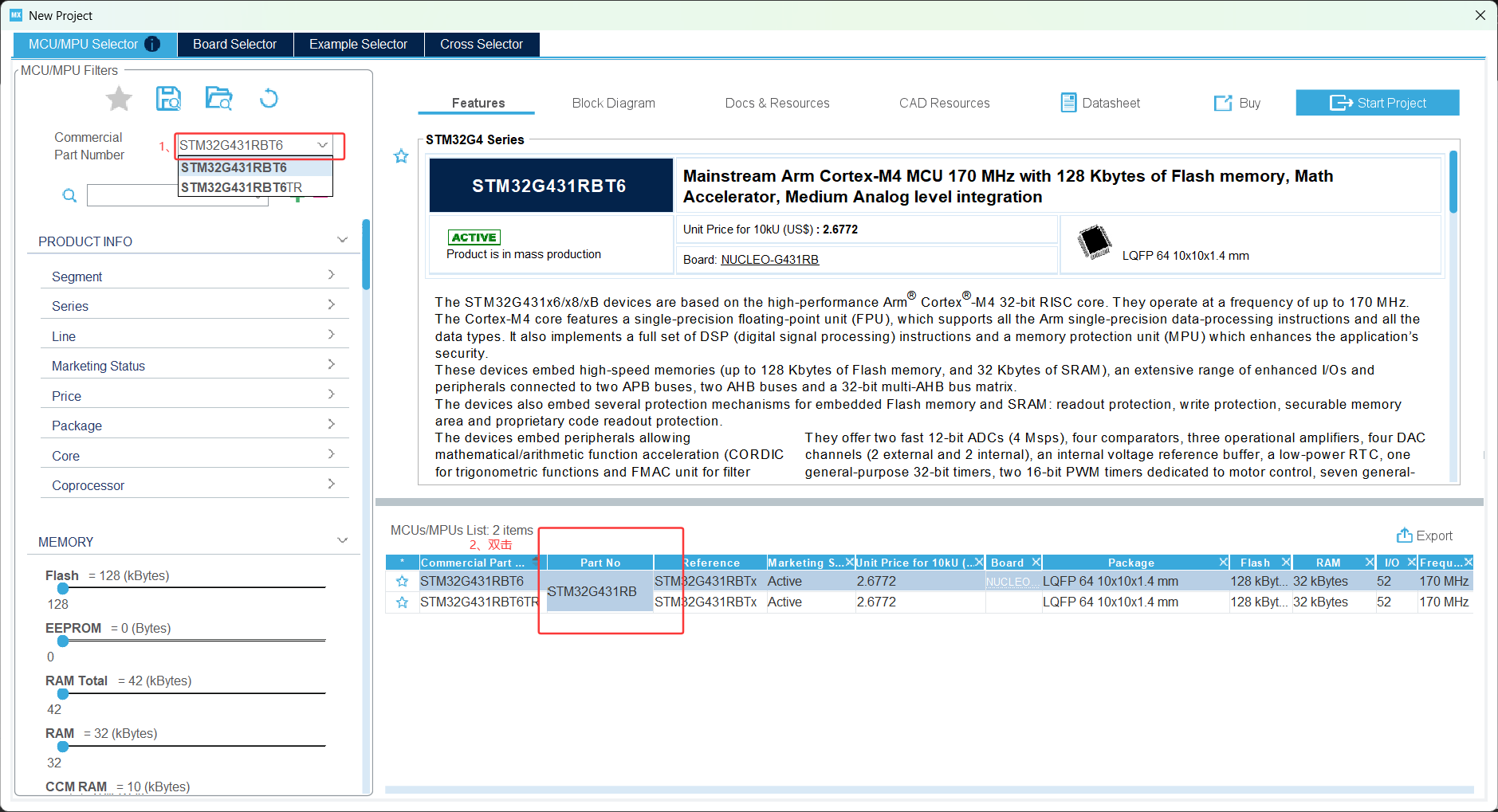

在输入框，输入STM32G431RBT6，选择第一个，双击。

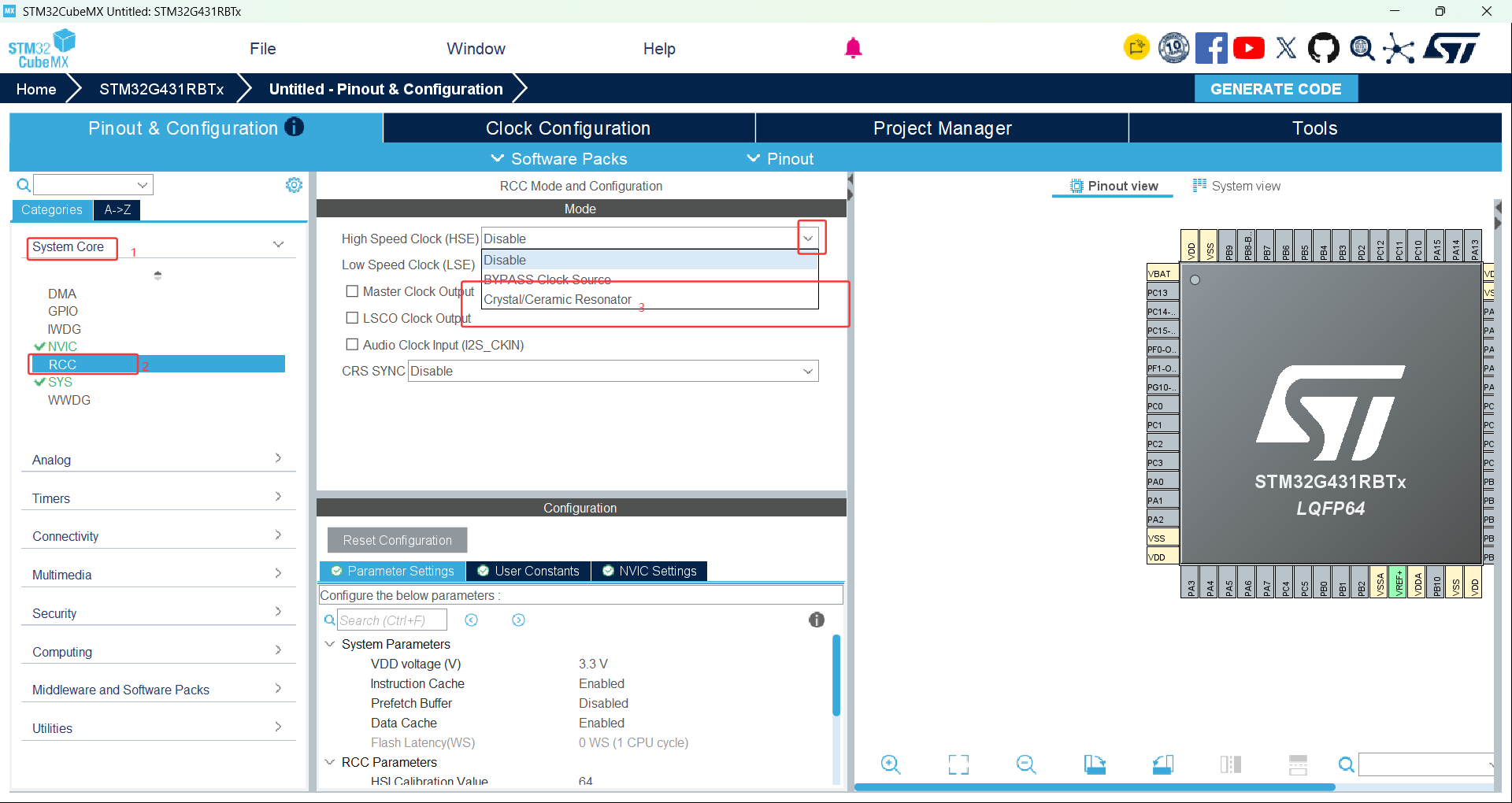

先配置时钟点击SysTem Core,选择RCC,点击Crystal/Ceramic Resonator（晶体 / 陶瓷谐振器）

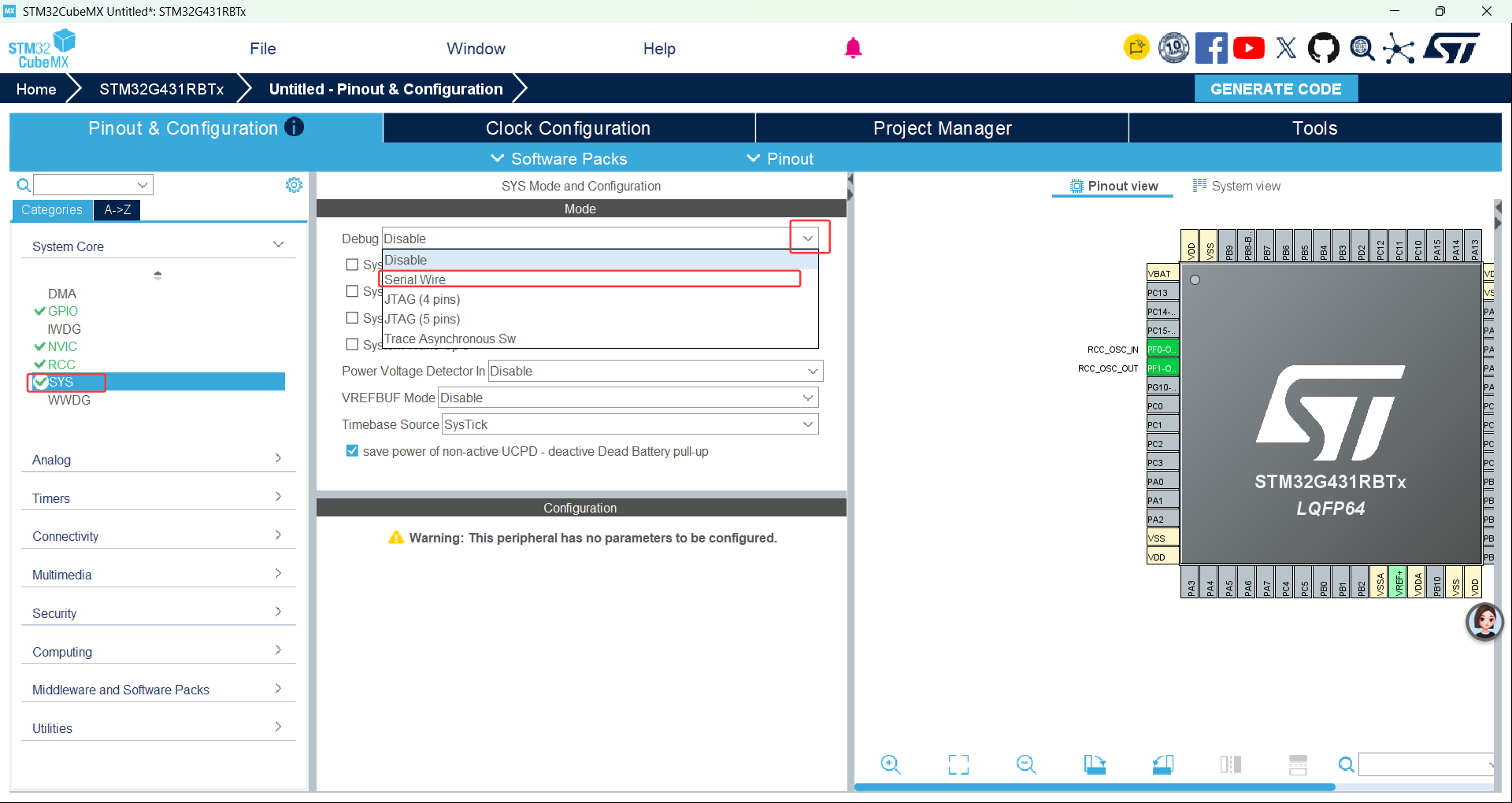

点击SYS,选择Serial Wire(用于调试)

根据原理图可知，我们这次需要配置PC8、PC9、PC10、PC11、PC12、PC13、PC14、PC15、PD2

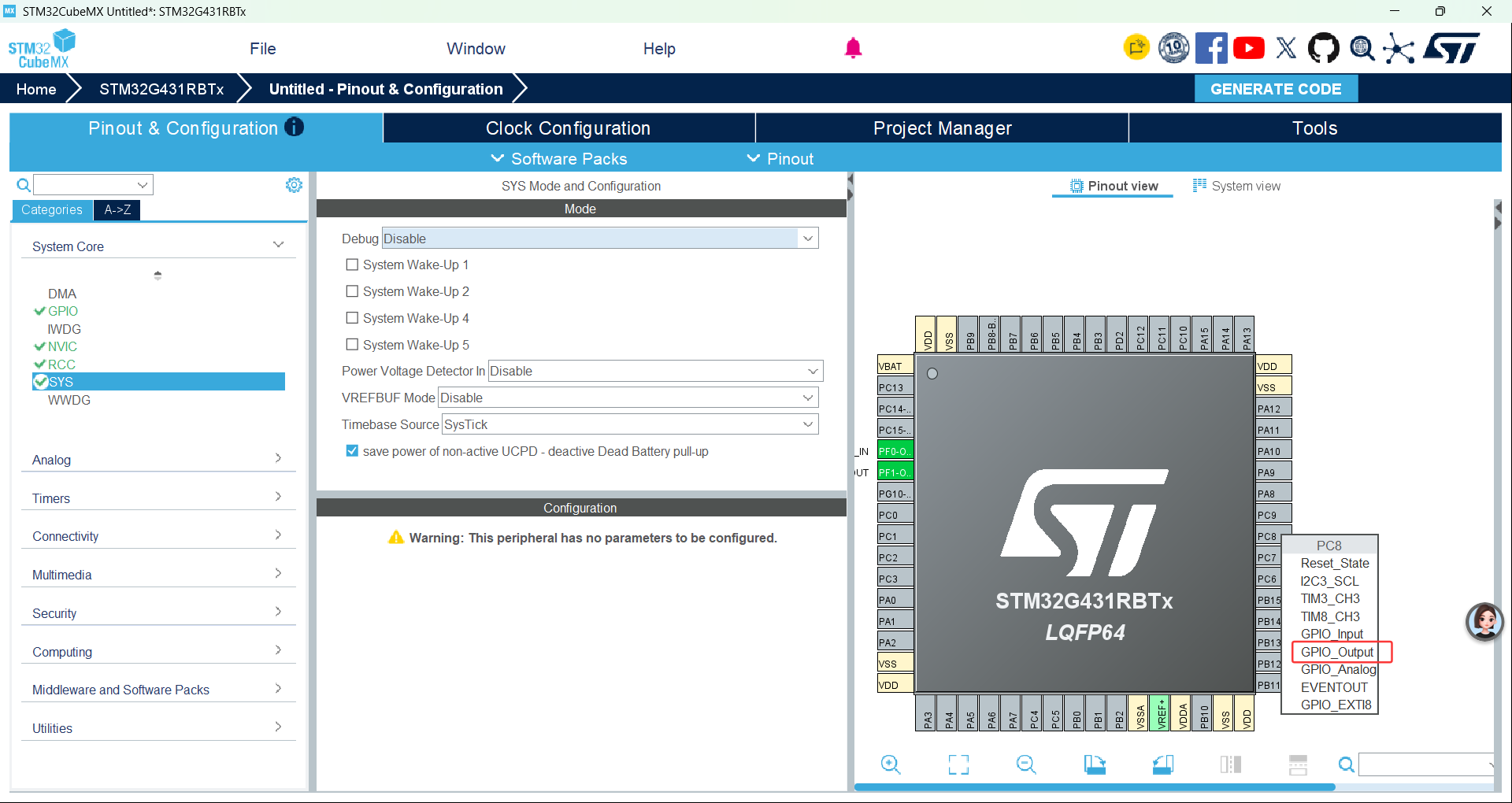

点击芯片上的PC8引脚，选择GPIO_Output即可，其他8个也是一样我这边就不展示了。

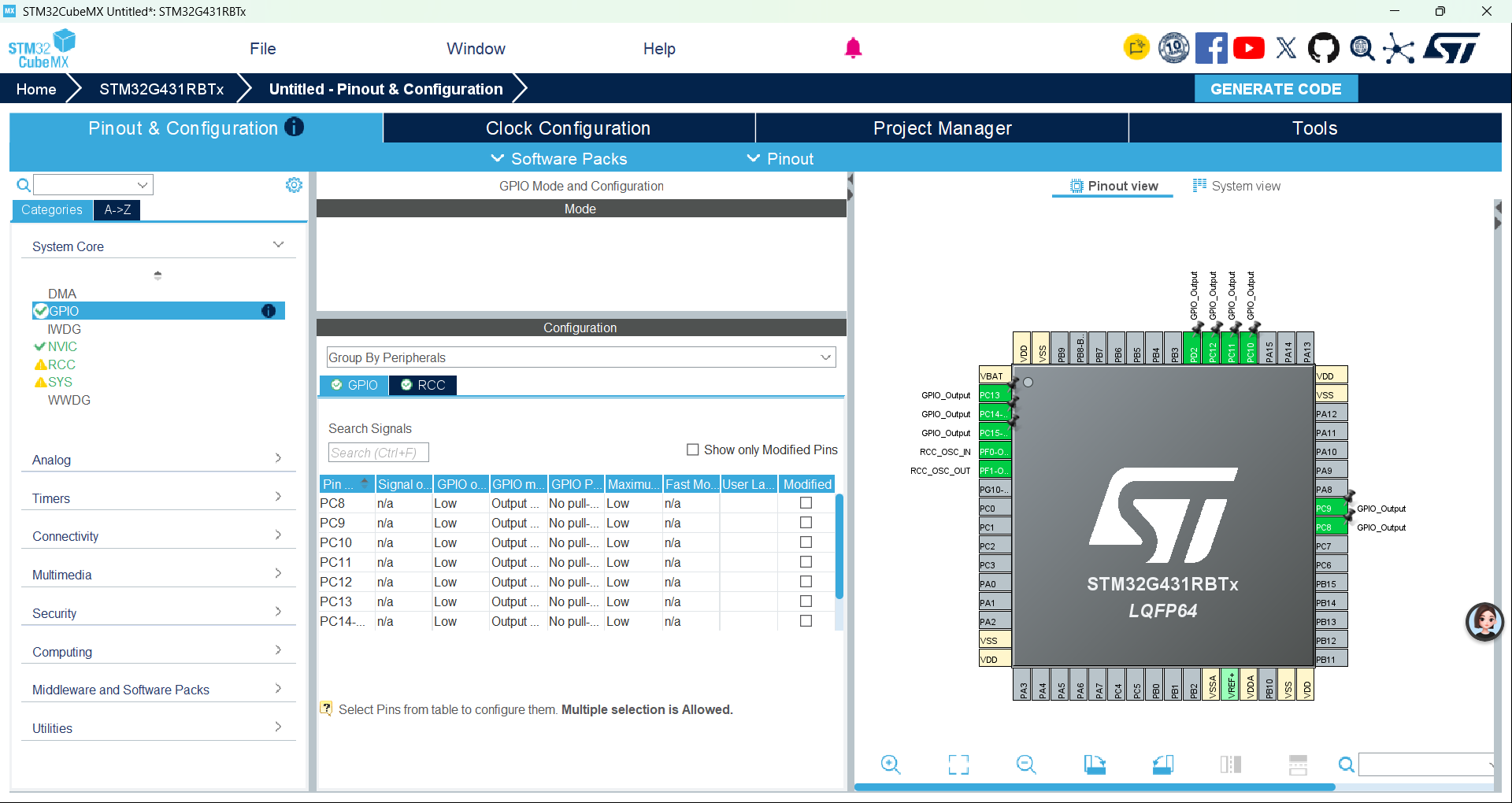

然后点击System Core下面的GPIO。

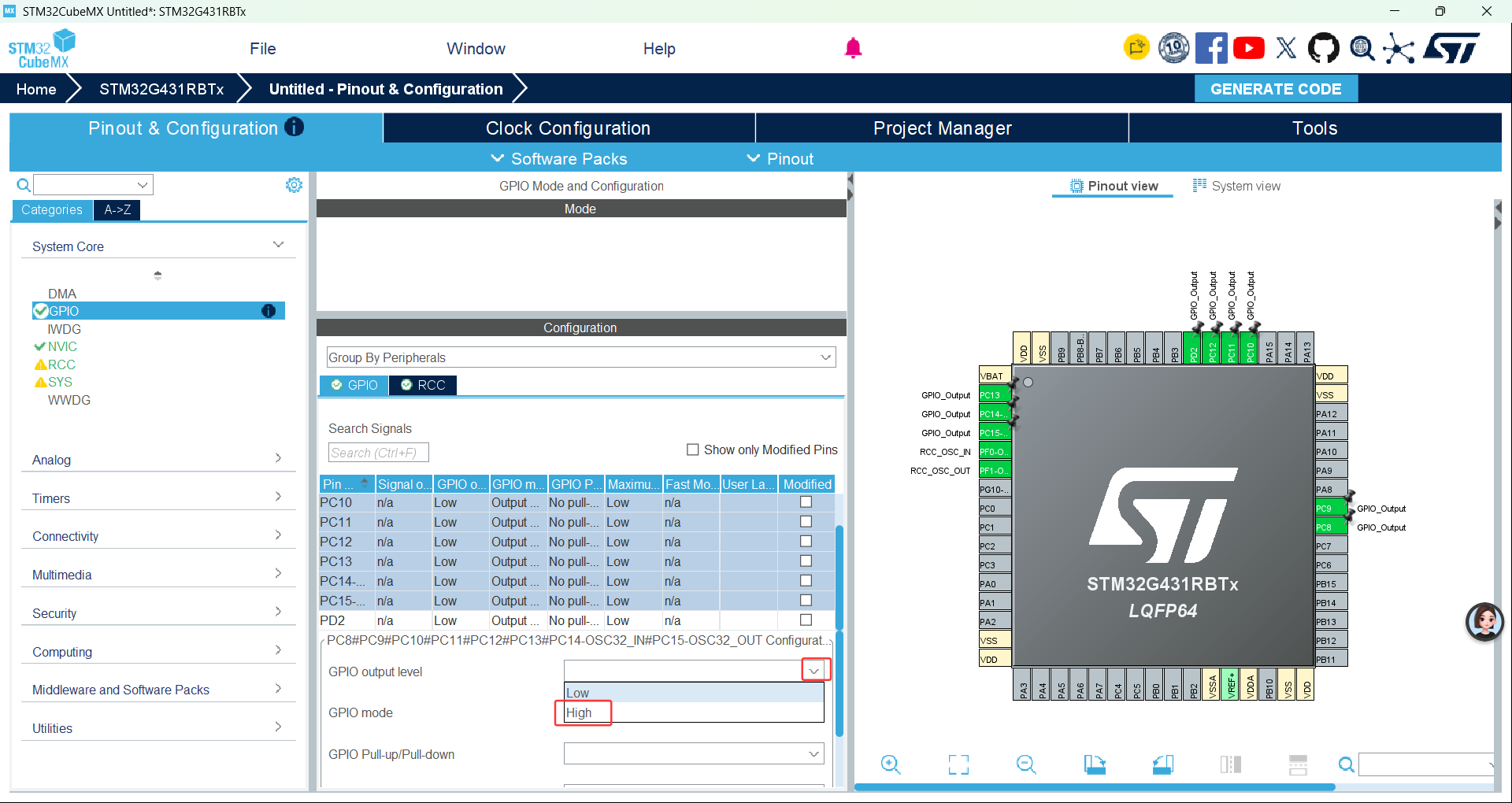

按住SHIFT,再点击pc8,选择好后再下滑点击PC15,即可将其全部选中。根据图片操作，选择高电平，因为根据原理图我们要想点亮LED给低电平就可以了，我们这边默认上电不点亮LED,选择高电平。

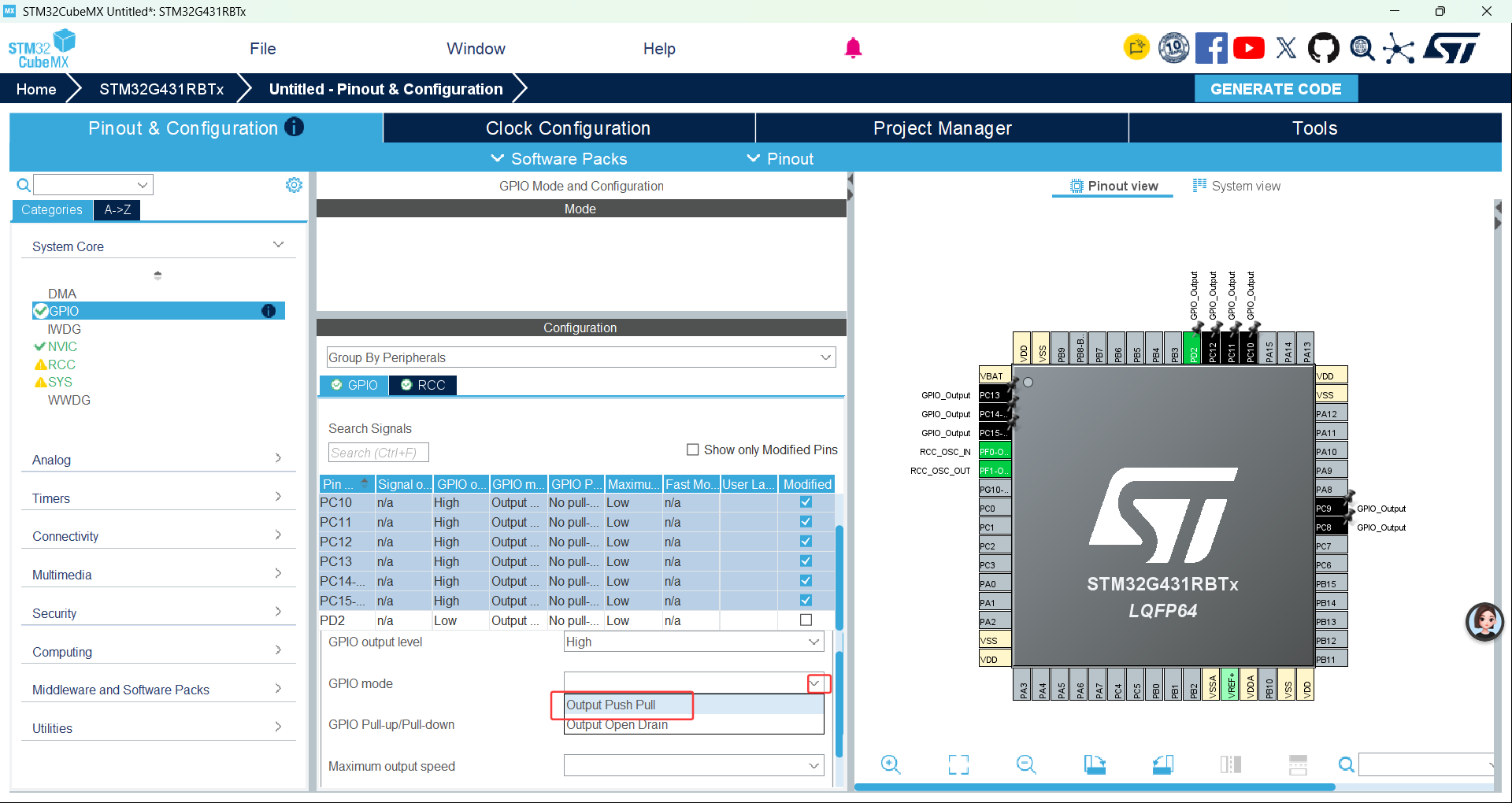

GPIO模式选择推挽输出(OutPut Push Pull),另一个是开漏输出。

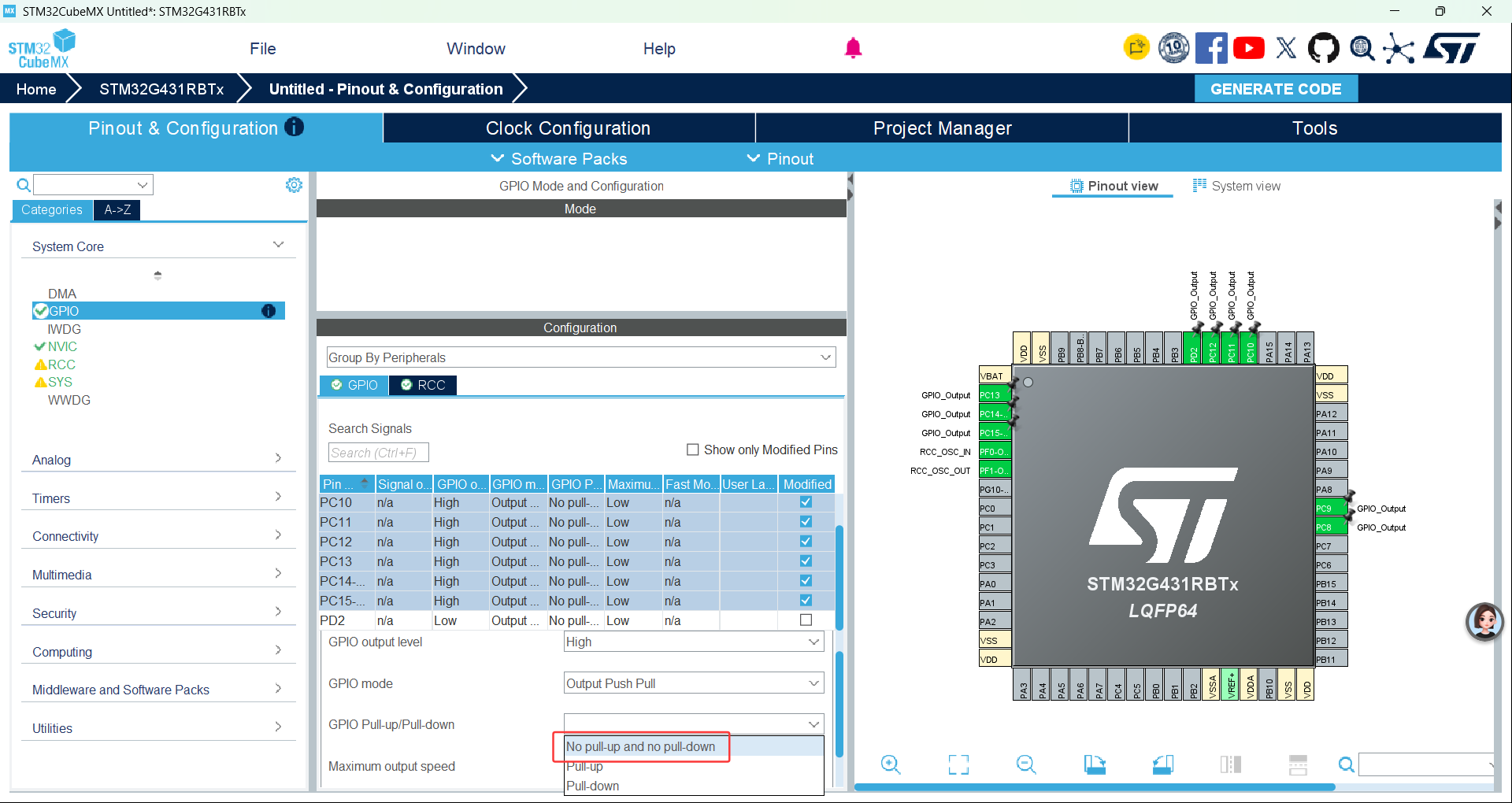

这里选择No pull-up and no pull-down ：无上下拉（浮空）， Pull-up ：上拉

Pull-down ：下拉

速度选择低速(Low)

PD2的话就默认不改就行了，高电平允许数据输入低电平锁存上一次输入的电平，这里看不懂的话可以去看这一篇文章74HC573 锁存器：从原理到实战，一篇就够了

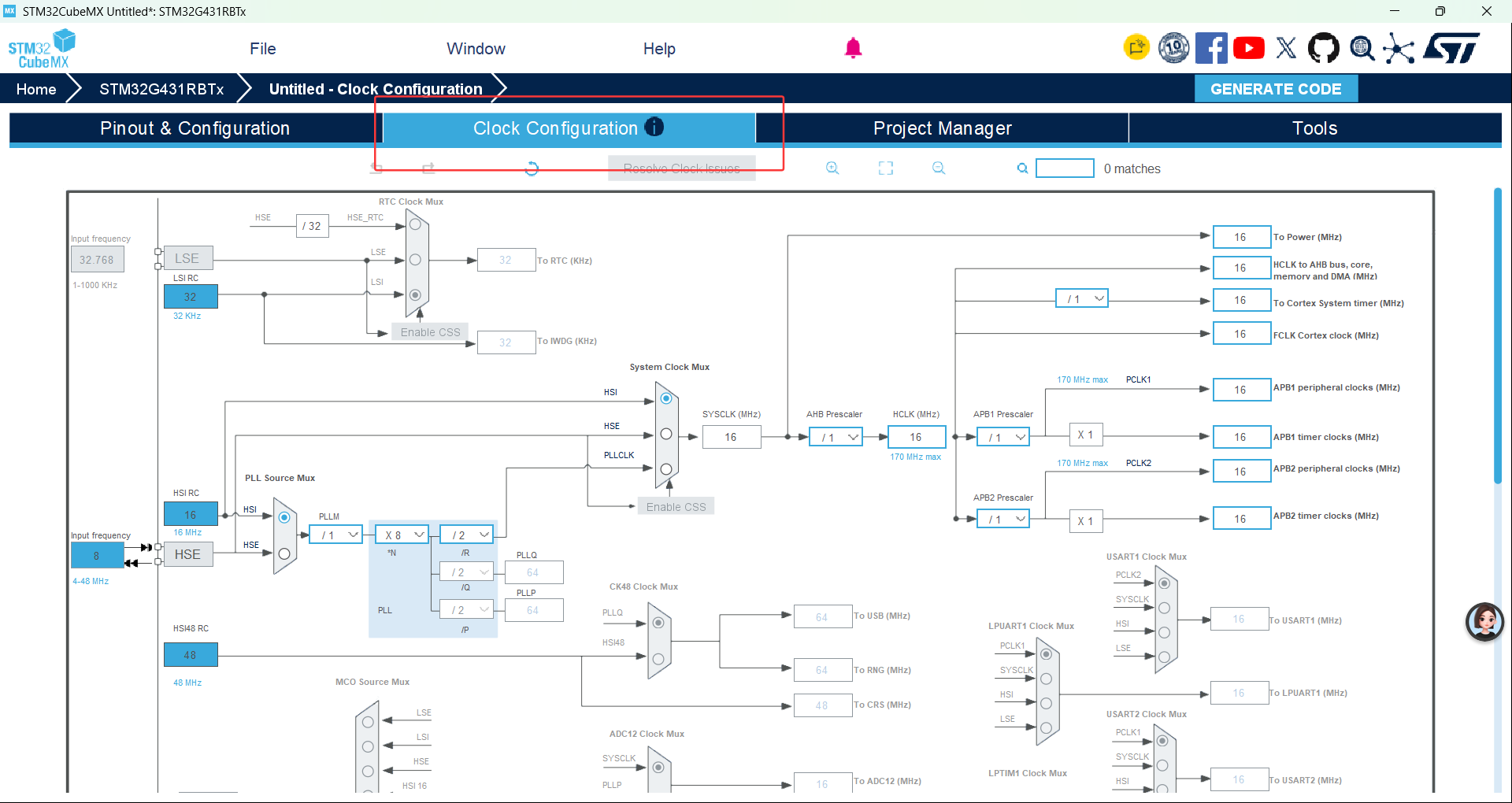

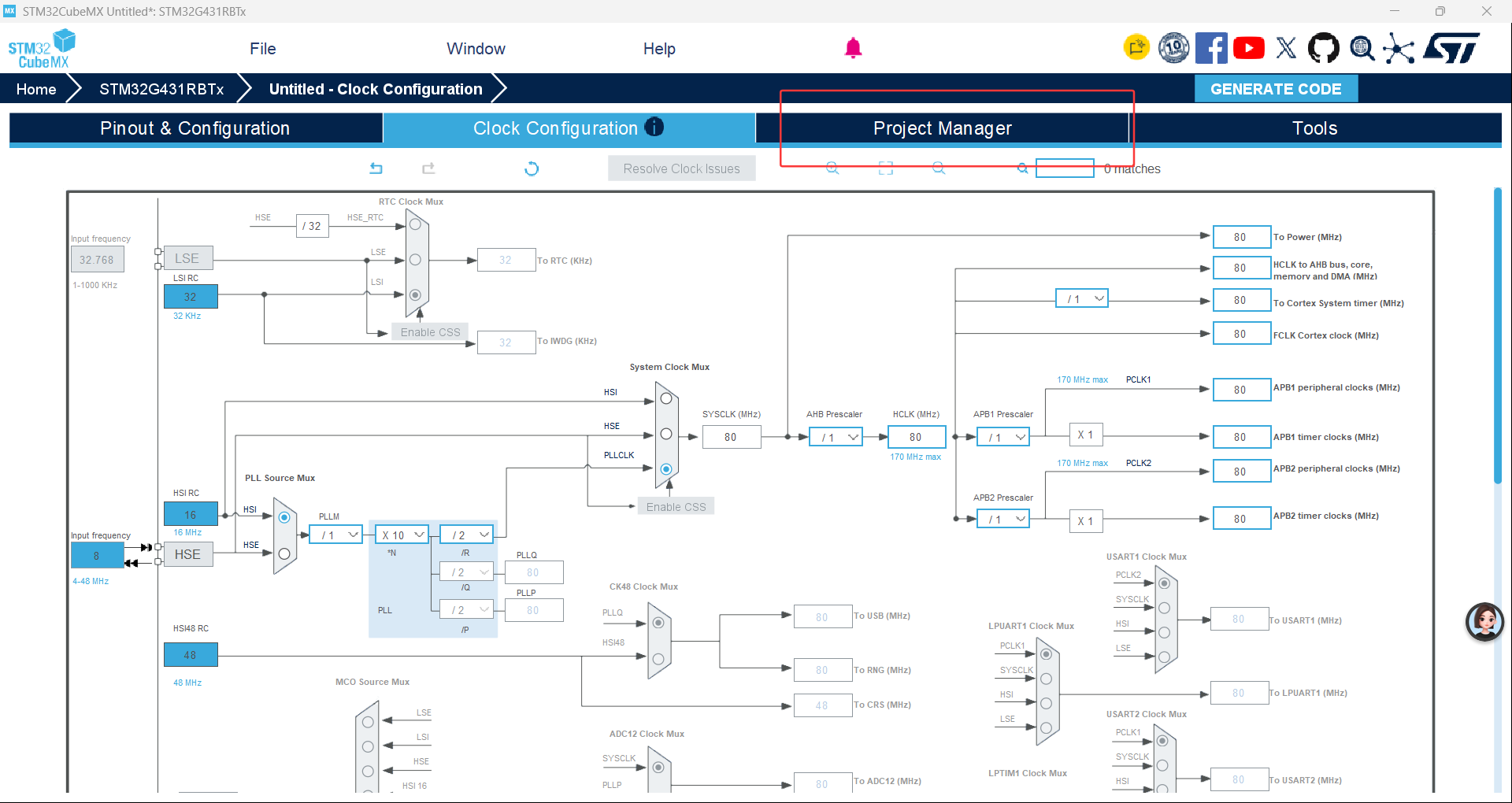

然后点击Clock Configuration配置时钟树

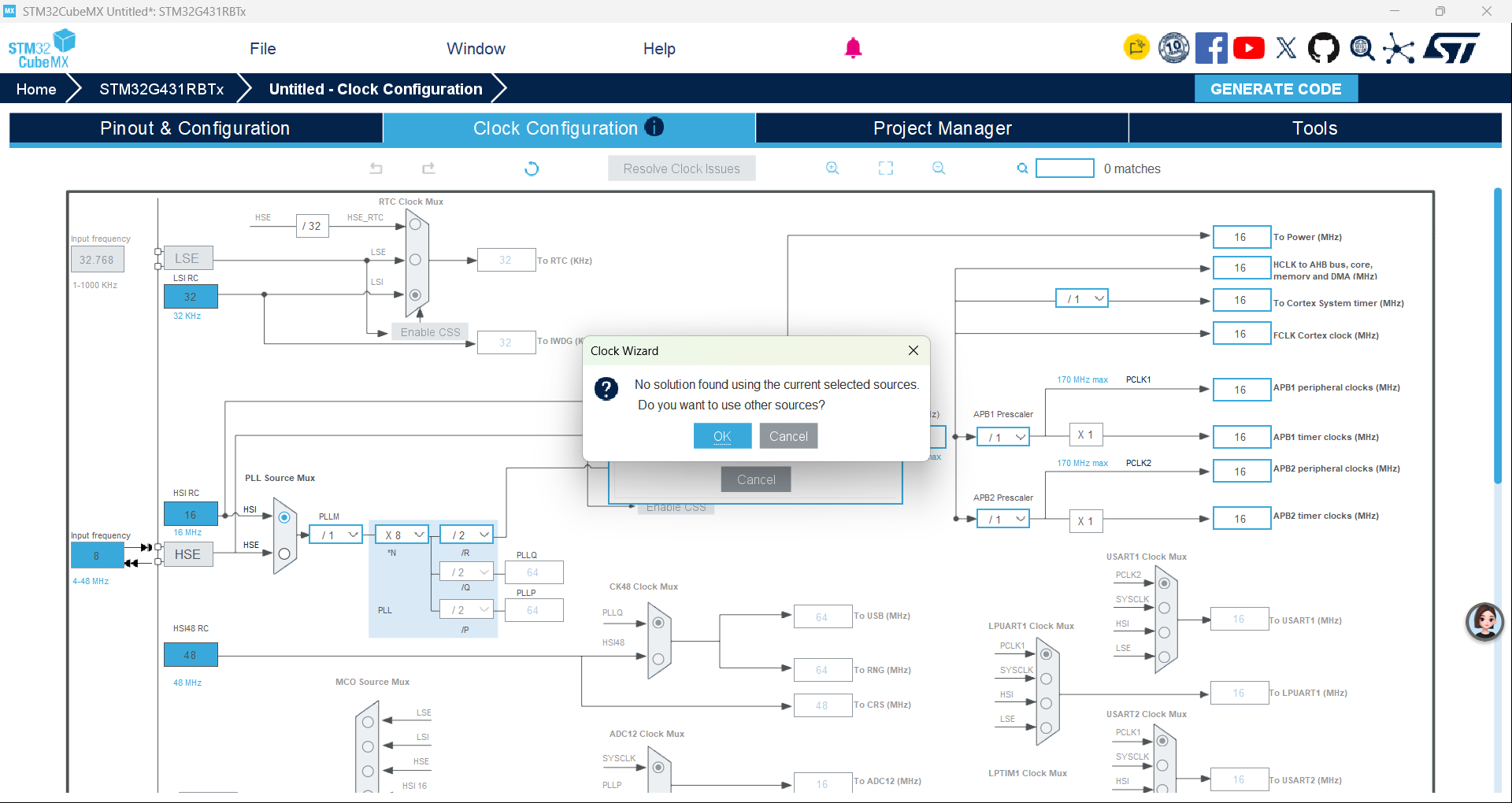

输入80点击回车(ENTER)相当于给单片机配置80Mhz的频率

点击OK

点击Project Manager

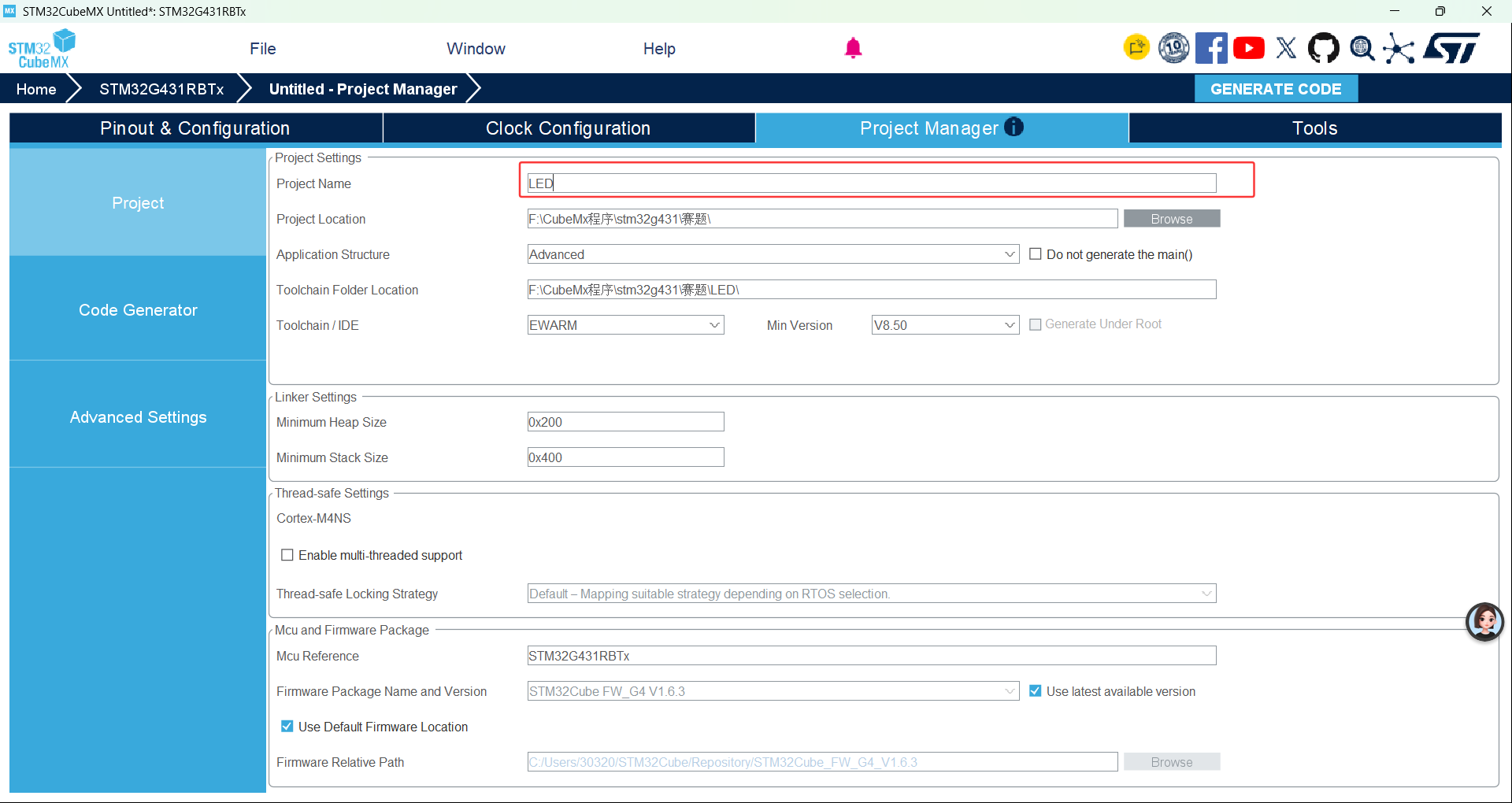

输入项目名称,我这边输入LED。

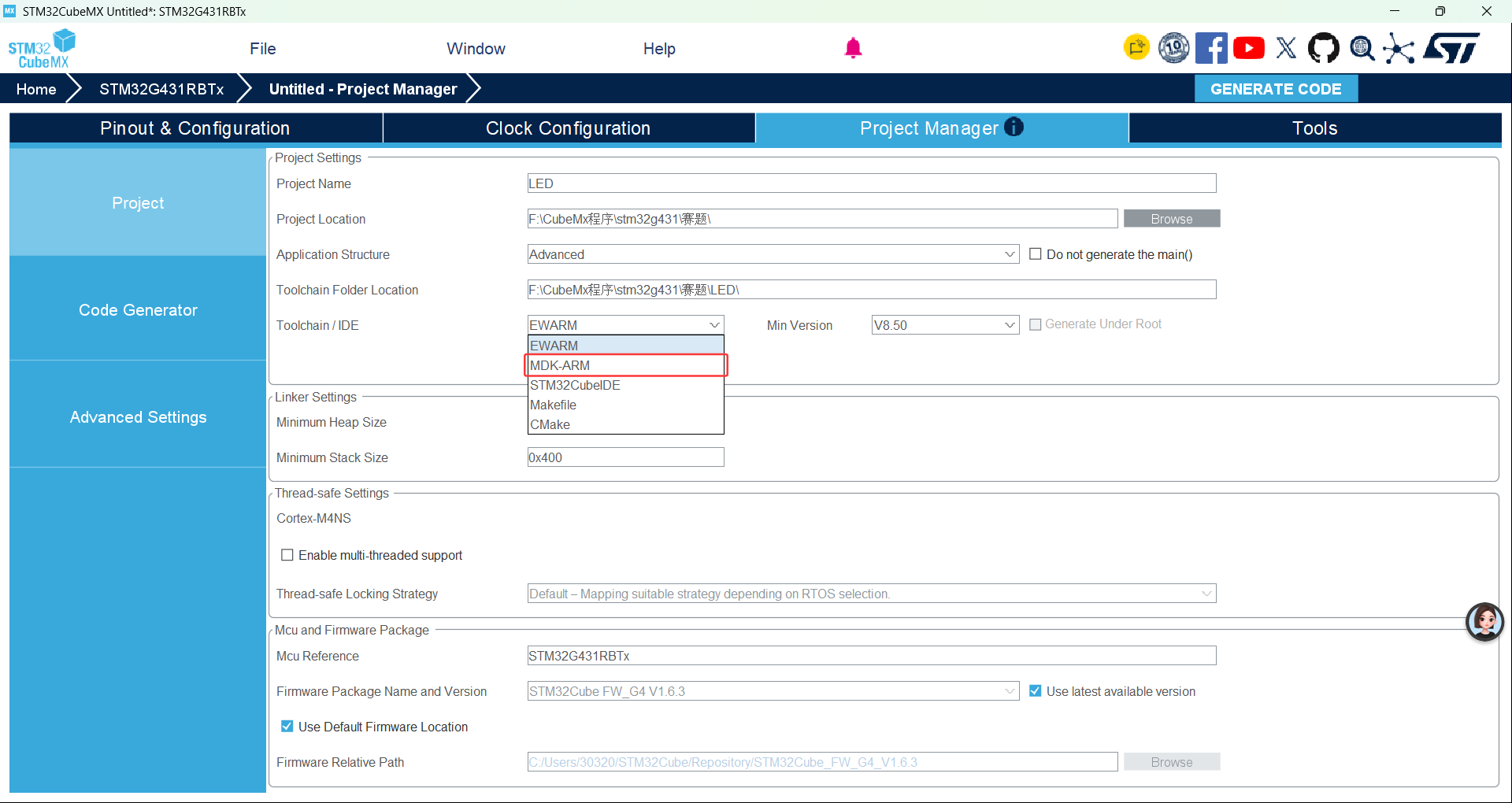

启动软件选择MDK-ARM

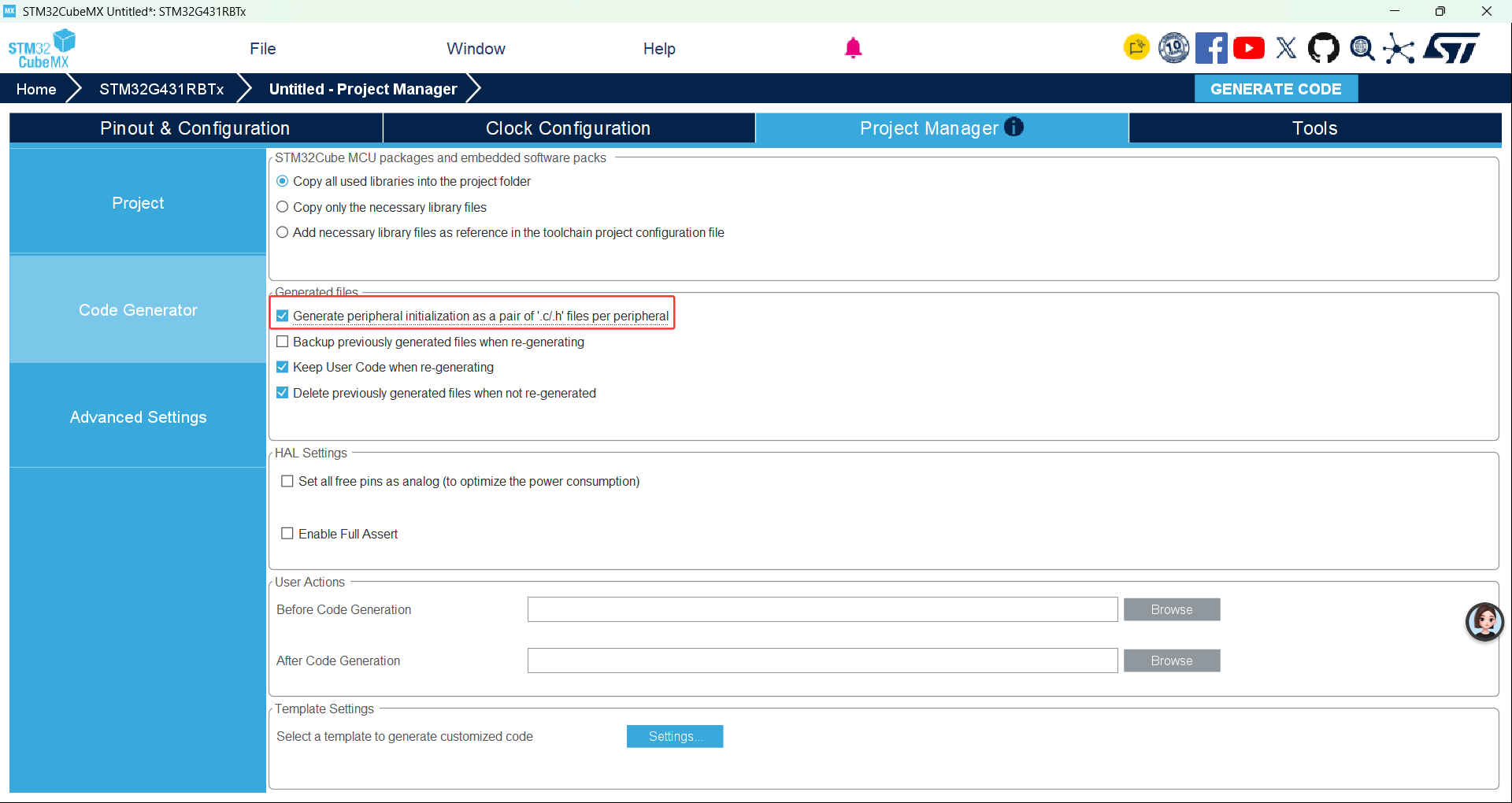

点击Code Generator,勾选图片里框出来的那个选项，主要是生成单独的.c和.h文件

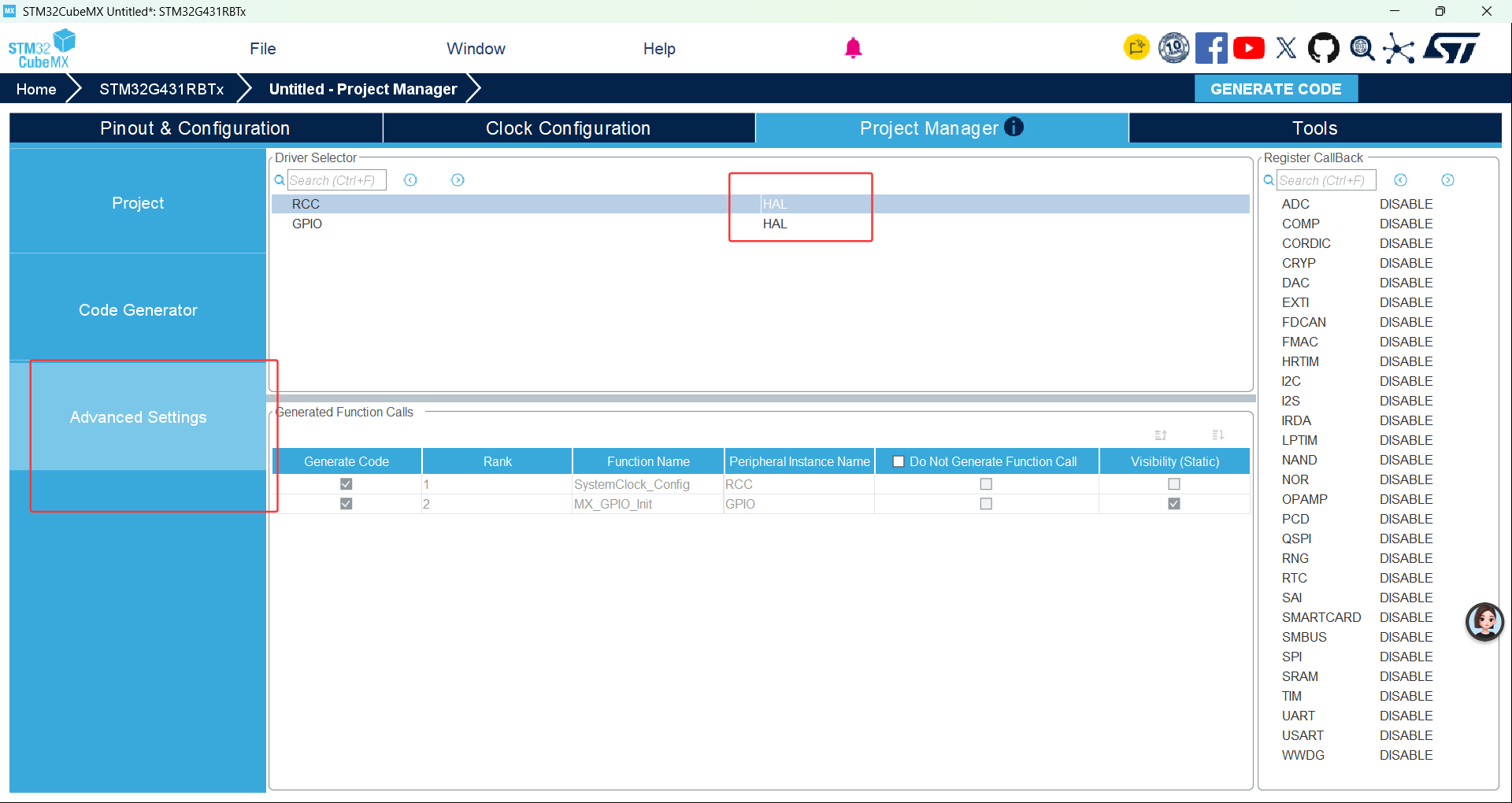

点击Advanced Settings,因为我这边使用LL库，所以要把HAL库改成LL库

点击切换就可以了

然后点击GENERATE CODE生成即可，主要在输入项目名称下面可以选择文件路径。

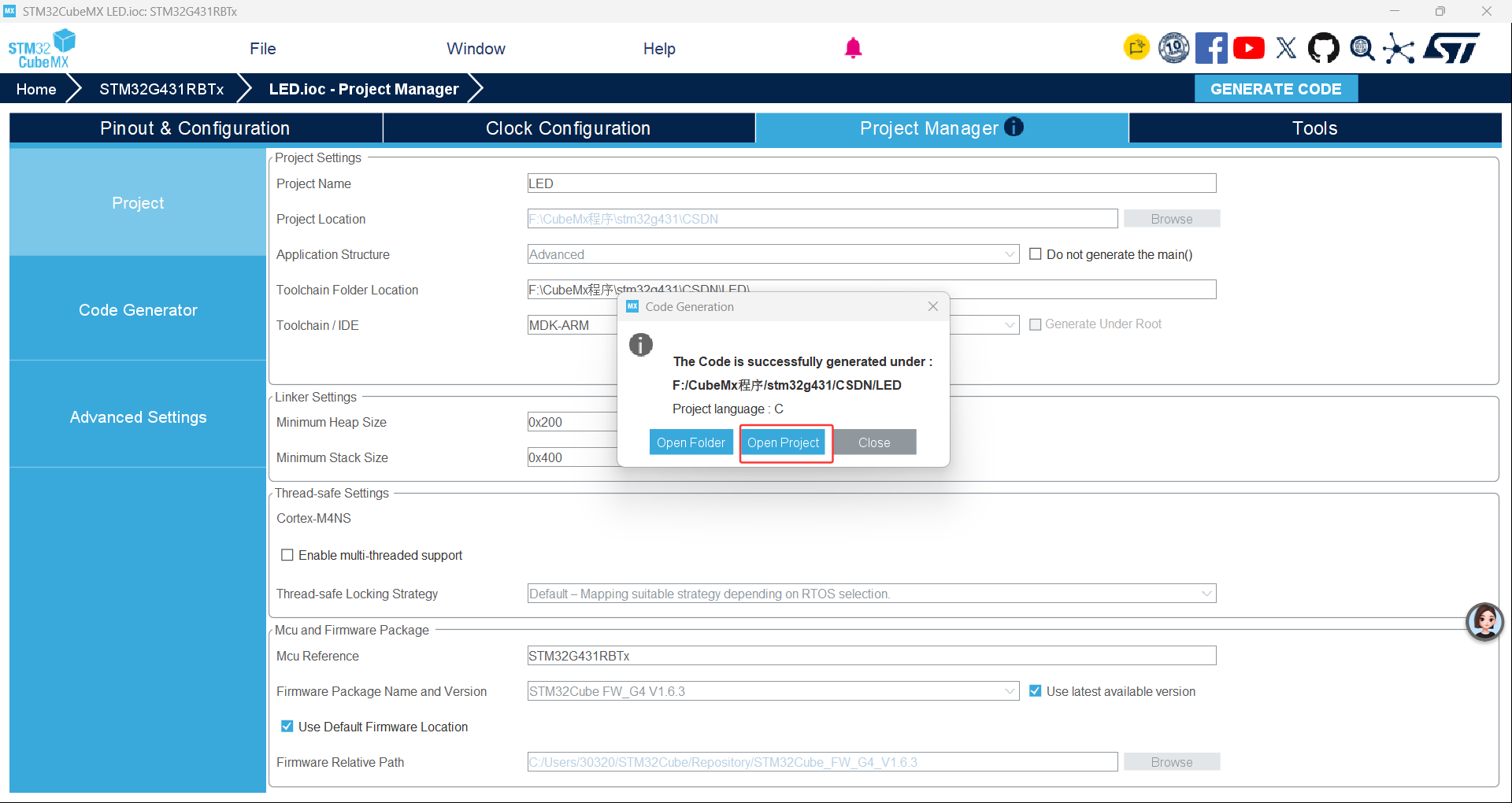

生成好后，直接打开工程就可以了

点亮LED 的核心代码

c 复制代码

void Led_Disp(uint8_t uled)
{
  //拉高PD2，使能输入
	LL_GPIO_SetOutputPin(GPIOD,LL_GPIO_PIN_2);
	//控制PC8~PC15的电平变化，因为是低电平点亮，我们如果想要输入1来点亮一个电平就得给uled取反
	LL_GPIO_WriteOutputPort(GPIOC,(~uled)<<8);
	//拉低PD2，失能输入，锁存上一次的输入电平
	LL_GPIO_ResetOutputPin(GPIOD,LL_GPIO_PIN_2);
}

需要完整代码可以点击下载蓝桥杯LL库GPIO驱动LED代码.zip
