在楼宇暖通项目开发中，中央空调温控器对电源系统有双重需求：一方面要给 MCU、LCD 显示屏提供工作电源；另一方面还需要稳定的基准电压供给温度采样电路，基准的漂移会直接带来温度采集误差。本篇记录 LM317LSDTR（SOP‑8）三端可调线性稳压器在温控板当中的参考设计。
核心器件简介

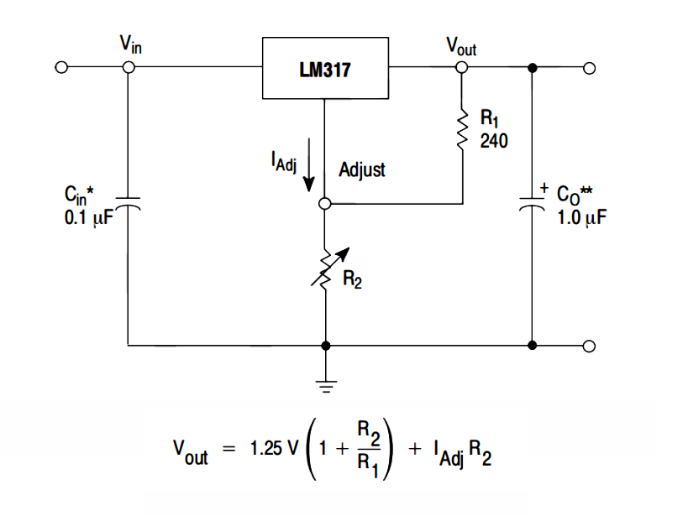

LM317LSDTR（SOP‑8）三端可调线性稳压器 输出电压由外围分压电阻 R1、R2 设定，计算公式： Vout = 1.25 V × (1 + R2/R1) + IAdj × R2 该芯片既可以作为整机工作电源，也能够输出基准电压，给温度采样回路使用。
方案概述

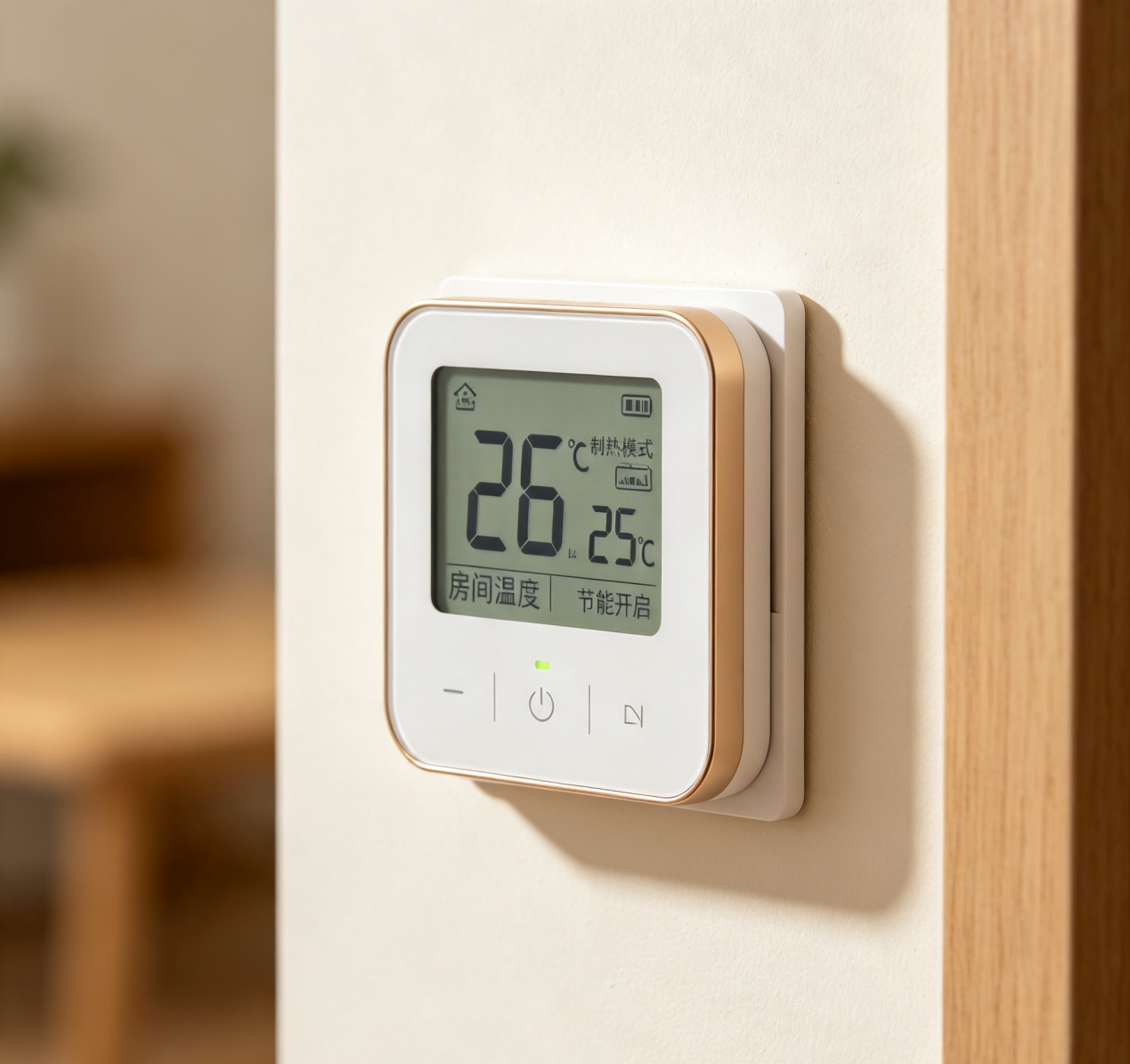

整套温控板可完成环境温度采集、按键参数设置、冷热模式切换、风速档位调节以及外机联动控制，部分机型支持接入楼宇集中控制系统，实现集中节能管理。 LM317LSDTR 输出纹波低，电压稳定性好，比较适合对噪声敏感的模拟采样回路。
本方案设计优势
✅稳压输出精度较高，能够减小温度采样带来的系统误差 ✅输出纹波水平低，可有效避免温度读数随机跳变 ✅工业级宽温特性，适配墙面安装一年四季温度波动环境 ✅外围元器件数量少，BOM 清单简洁，适合批量量产
硬件调试关键注意点
- LM317 属于线性稳压芯片，输入输出压差大时发热显著，PCB 上必须预留足够铺铜做散热，严格执行功率降额设计。
- 输入、输出端滤波电容不可省略，是保证稳压稳定的基础。
- 分压电阻 R1、R2 优先选用高精度规格，降低基准电压偏移。
- 输出端不允许完全空载，建议增加最小负载电阻，防止输出电压漂移。
常见调试问题汇总
- 输出电压达不到设定值：排查 Adjust 引脚外围 R1/R2 焊接情况，确认输入与输出之间具备足够压差。
- 输出纹波偏大：输出增加低 ESR 陶瓷电容，布线远离继电器等强干扰走线。
- 芯片温度过高：加大散热铜皮；输入输出压差特别大的场景，可以增加前级预降压电路来降低芯片损耗。
这套参考设计适合住宅、酒店、写字楼的暖通温控面板开发。在电源、基准采样调试遇到疑难问题，可以联系芯片 FAE 获取技术支持。
参考来源：深圳市芯伯乐电子有限公司官网《中央空调温控器控制板方案：LM317LSDTR 可调稳压电路设计》
