在一颗 DC-DC 芯片的数据手册里，电流限与软启动往往只占几行字，却决定了芯片在两个最脆弱时刻的行为------过载与短路时如何自保，上电时如何平稳建立输出。这两组参数读错或算错，代价都出现在系统最不允许出事的时刻。
一、电流限不是单一数值，而是一组机制
打开任何一颗 DC-DC 芯片的规格书，"电流限制"一栏往往只给出一个电流值和 min/typ/max 三列。但这个数字背后对应的具体机制，决定了过载发生时系统看到的行为完全不同。常见实现有以下几类：
- 逐周期峰值限流：上管导通期间检测电感电流，超过阈值立即关断当个周期。最常见的限流方式，正常过载下表现为电流钳制，输出电压下垂但不停机。
- 谷值限流：在下管导通的续流阶段检测电流，超限时跳过下一个开通周期，强制电感电流回落。通常与峰值限配合出现，作为短路工况的补充约束。
- 打嗝模式（hiccup）：触发限流后关断输出，等待一段冷却时间后重新尝试启动，故障仍在则循环往复。故障期间平均功耗低，适合长期短路场景。
- 锁死（latch-off）：触发后直接关断并保持，需重新上电或拉低使能脚解除。最保守，用于不允许反复重试的场合。
- 折返限流（foldback）：输出电压越低，允许的限流值同步下调，压低短路点的耗散功率。
- 反向限流：同步降压工作在强制连续模式时电流可能倒灌，部分芯片提供反方向限流检测，防止反向电流失控。
读规格书的第一步是确认器件属于哪一类。同样是"过流保护"，恒流钳制、打嗝与锁死三种行为对应的系统后果与测试方法完全不同。
二、峰值限流值换算成可用负载电流，要减去纹波的一半
以最常见的峰值限为例。规格书给出的限流值 ILIM 是电感电流三角波的峰值，而负载需要的直流电流是三角波的平均值，两者之间差半个纹波电流：
I_load(max) ≈ ILIM − ΔIL/2
其中纹波电流 ΔIL = (Vin − Vout) × D / (L × fsw)，D = Vout/Vin。代入一组典型参数：Vin = 12 V、Vout = 3.3 V、fsw = 500 kHz、L = 4.7 µH，得 ΔIL ≈ 1.0 A。若峰值限典型值 5 A，可用直流负载约 4.5 A；再按最小限流值 4.5 A 计算，只剩 4.0 A。也就是说，一颗标注"5 A 限流"的芯片在这个工作点下带不满 5 A 负载------把峰值限数值当负载能力直接使用，是选型阶段的常见错误。
谷值限方向相反：I_load(max) ≈ ILIM_valley + ΔIL/2。
另一个必须纳入计算的变量是输入电压。D 随 Vin 升高而减小，(Vin − Vout) 增大，ΔIL 随之增大，可用负载电流进一步收缩。上例中输入升到 24 V 时，ΔIL 增至约 1.2 A，可用负载又少约 0.1 A。结论：电流限的真实裕量要按最大输入电压、最小限流值、实际电感量三个最差条件叠加计算，而不是拿典型值在标称输入下心算。
三、短路时最小导通时间可能让逐周期限流失效

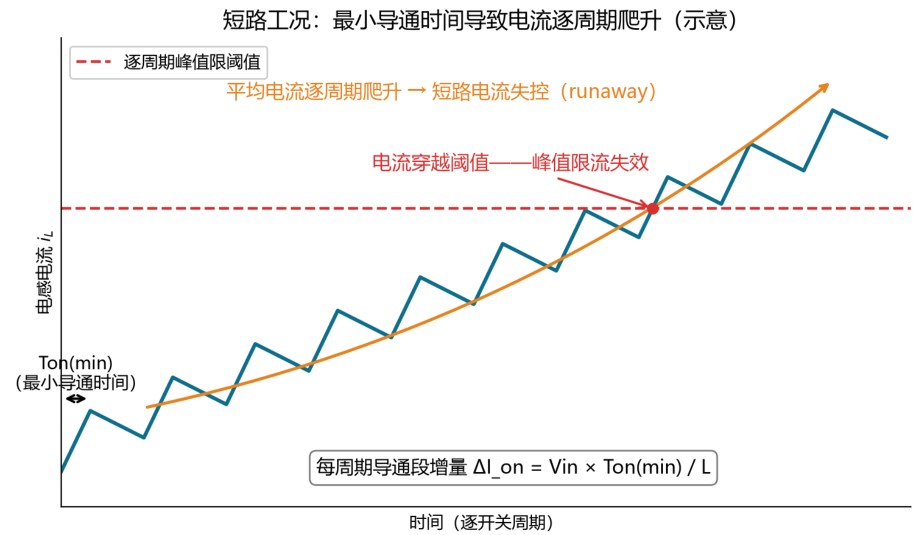

峰值限有一个隐含前提：每个周期的导通时间足够短，电流越过阈值时可以被"当周期"关断。短路工况破坏了这个前提。输出电压接近零后，稳态占空比需要趋近零，即上管导通时间越短越好；但每颗芯片存在最小导通时间 Ton(min)（典型为几十至一二百纳秒，不同器件差异较大），低于它，控制环节来不及完成采样与关断。于是每个周期电流至少上升：
ΔI_on = Vin × Ton(min) / L
而短路后续流段的放电压降只剩很小的回路压降，电流在每个周期内降不回去。若各周期导通段的净增量持续叠加，平均电流将逐周期爬升，峰值限形同虚设，这就是短路电流失控（runaway）的机理。
工程上的补充手段有两个。其一是谷值限流：在续流段持续检测电流，高于谷值阈值就跳过后续开通周期，强制电感电流回落，把平均电流钳住。其二是频率折返：检测到故障时主动降低开关频率，拉长续流时间。因此较完善的器件会同时布置峰值限、谷值限与折返多层机制------规格书里"过流保护：逐周期/打嗝"一行字背后，实际是这套组合逻辑。选型时值得翻到功能框图确认这一点。
四、软启动分两类实现，斜率由 SS 电容设定
软启动解决的问题很明确：上电瞬间若环路以全带宽跟踪目标电压，误差放大器会饱和，芯片将以限流值给输出电容充电，浪涌电流与启动过冲都不可控。
实现分两类。电压软启动让误差放大器的基准电压从零线性爬坡，输出电压跟踪基准缓慢建立，是最常见的方式；电流软启动让限流阈值本身从低到高爬坡，输出电压由限流充电的速率间接决定，常见于部分大电流器件与电源模块。
对带 SS/TR 引脚的芯片，斜率由外接电容设定：内部恒流源 I_SS 给 C_SS 充电，斜坡时间
t_SS = C_SS × V_SS / I_SS
其中 V_SS 为斜坡终值电压。各厂商的系数不同，多数规格书直接给出"每 nF 对应多少毫秒"的换算表，按表计算即可。内部固定软启动的芯片则不给这个自由度，斜率出厂即定，选型时只能接受或另选型号。
五、启动期间限流常见降额，软启动电容要与输出电容配套
一个容易被忽略的事实：不少芯片在启动阶段把限流阈值降到低于正常运行值。例如 TI 的 TLV62090 在启动期间限流约为正常运行值的三分之一。这意味着启动阶段输出电容的充电速率受到更紧的约束：
Cout × Vout / t_SS < I_limit(startup)
若不满足------典型情形是 SS 电容取太小（斜率过陡）而输出电容取很大------启动电流触及限流平台，轻则斜率被拉长、软启动时间超出计算值，重则输出电压爬不上去、反复触发打嗝，现场表现为"有时起得来、有时起不来"。反过来，C_SS 过大则启动时间过长，可能无法满足系统上电时序对各组电源先后次序的要求。合理的设计顺序是：先按纹波与瞬态需求确定 Cout，再按启动限流值反推 t_SS 的下限，最后由 t_SS 计算 C_SS。
LDO 侧的软启动逻辑类似但更直接：没有开关周期可言，软启动电容直接控制内部电流源对输出电容的充电速率。TI 应用文献 AN-1815 中一款额定输出 3 A 的低压差线性稳压器（LP38853），未接软启动电容时上电浪涌峰值约 8 A；在软启动引脚接入 0.01 µF 电容后，浪涌峰值降至 3 A，输出电压恢复单调建立。大电流 LDO 的上电浪涌足以触发上游电源的限流或保护动作，这个电容通常不该省略。
六、测试判读要覆盖最差工况
电流限测试的建议判读方式：
- 加载方式：电子负载 CC 模式缓慢加载至保护触发，或直接短路输出；记录触发电流值与保护动作类型（钳制、打嗝还是锁死）。
- 工况选取：取最大输入电压。此工况下纹波电流最大、可用直流负载最小，是限流最紧的边界。
- 行为确认：打嗝模式记录重试周期与故障期间平均耗散；锁死模式确认解除方式；钳制模式确认限流平台幅值稳定。
- 短路恢复：解除短路后确认能否自动恢复及恢复时间。

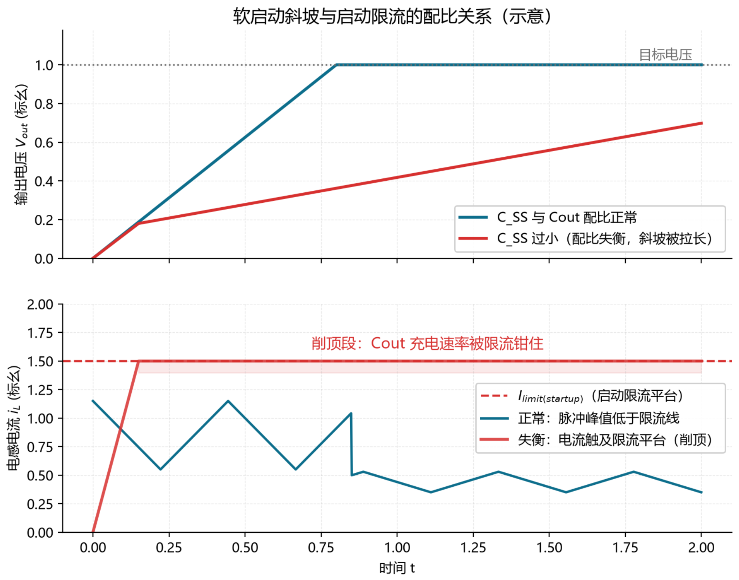

软启动波形一次上电要同时核对三处：输出电压斜率是否单调、实测软启动时间与 C_SS 计算值是否一致；电感电流是否触及限流平台（触及即说明 C_SS 与 Cout 配比失衡）；建立完成时有无过冲。三项中出现任何一项异常，先检查电容配比，再怀疑器件本身。
