从 0 到 1 手搓 AI 视觉识别平台前端：1,286 路视频、6 大模块、纯 HTML/CSS/JS 实现（附完整思路与代码）

摘要：算法能跑通，只完成了 AI 视觉项目的 30%；剩下 70% 是「让人看得懂、用得上」。本文用一个可运行的单文件原型，拆解 AI 视觉识别平台的 6 大核心模块------态势总览、实时预览、事件中心、事件详情与处置、证据档案、检索分析，覆盖 KPI 体系、九宫格预览与检测框叠加、事件处置漏斗、合规化证据归档，以及以文搜图的多模态检索。全文零框架依赖，一个 index.html 双击即开，所有图表用 CSS/SVG 手绘，代码可直接抄进你的项目。

关键词：AI 视觉 · 视频结构化 · 前端可视化 · 边缘计算 · 以文搜图 · 智慧园区 · 数据大屏

一、先看效果：10 张图速览

整套控制台共 6 个业务页面 + 1 个占位页，全部在同一个 index.html 里切换：

模块	一句话作用
态势总览	5 个 KPI + 趋势/分布/TOP5/健康度，30 秒判断"今天安不安全"
实时预览	1/4/9 分屏 + PTZ 云台 + 检测框/轨迹/ROI 叠加
事件中心	多维筛选 + 事件列表 + 处置漏斗 + 处置效能
事件详情与处置	取证视频三联 + 结构化事件信息 + 闭环流程时间线
证据档案	证据包管理 + 存储策略 + 合规审计 + 导出日志
检索分析	以图搜图 / 以文搜图 / 条件检索，多模态向量检索

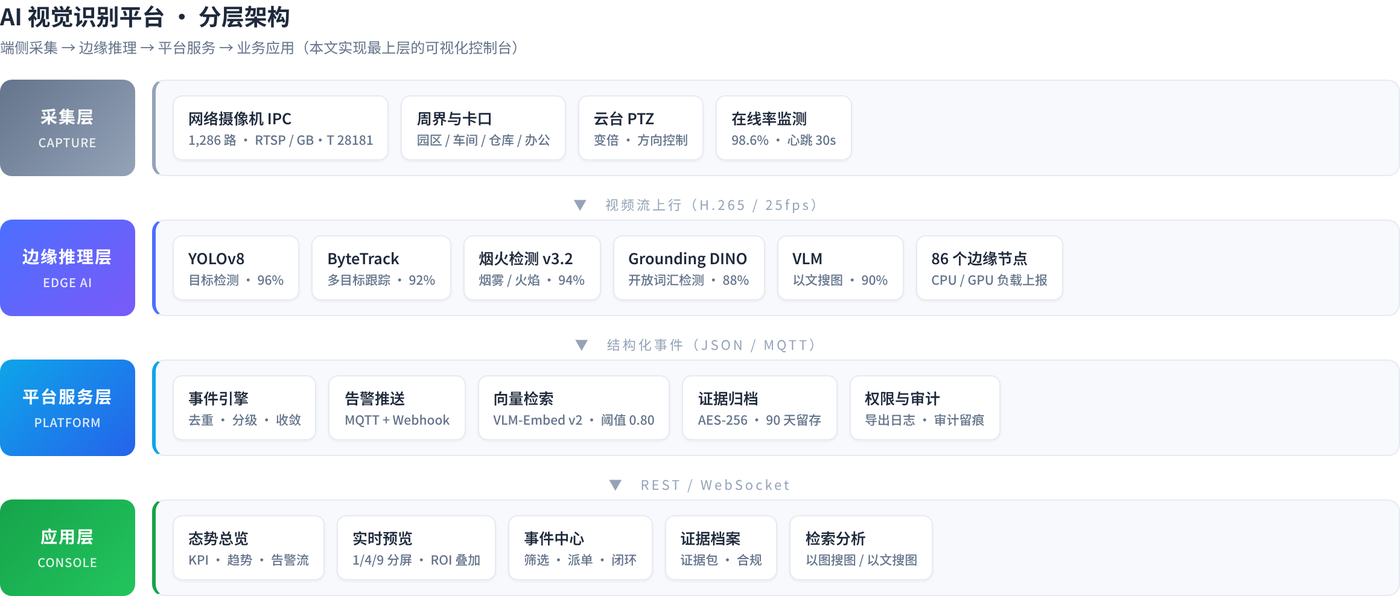

下面这张是整体分层架构，先看清楚数据从哪来到哪去：

二、为什么"算法跑通了"，界面还是没法用？

做过视觉项目的同学都踩过这个坑：模型 mAP 做到 0.9+，交付给客户却换来一句"我看不懂这个界面"。问题通常不在算法，而在信息组织的三层断裂：

原始告警太多，没有收敛：1,286 路视频一天产生 342 条事件，不做分级合并，值班人员 10 分钟就麻木了；
只有告警，没有证据：安全事件要追责、要保险理赔，缺了原始帧/标注帧/短视频三联，事件就是"死"的；
只有查询，没有检索：事后复盘时只知道"大概上午有个穿红马甲的人从北门进去"，传统按时间翻录像要翻几个小时。

所以前端要解决的是三件事：降噪（把 342 条压成 27 条待处置）、留证（一次事件一个证据包）、回溯（用一句话把视频捞出来）。下面按模块拆。

三、设计系统：一套 CSS 变量撑起整站

不做设计系统的大屏，改一个颜色要动 200 处。这里把颜色、圆角、阴影、侧边栏宽度全部收敛到 :root，并且语义化命名 （--red 而不是 #DC2626），业务里只写 var(--red)，主题切换只要换一层变量：

复制代码

:root{
  --bg:#F5F7FB; --card:#FFFFFF; --border:#EEF1F7;
  --primary:#4C6FFF; --primary-soft:#EEF2FF; --primary-line:#DDE5FF;
  --purple:#7A5AF8; --purple-soft:#F1ECFF;
  --red:#DC2626; --red-soft:#FEECEC;
  --orange:#EA580C; --orange-soft:#FFF1E8;
  --amber:#D97706; --amber-soft:#FEF3E2;
  --green:#16A34A; --green-soft:#E7F6EC;
  --text:#1E293B; --text2:#334155; --muted:#64748B; --light:#94A3B8;
  --radius:12px; --radius-sm:8px; --radius-pill:999px;
  --shadow:0 1px 2px rgba(16,24,40,.04),0 1px 3px rgba(16,24,40,.06);
  --nav-w:220px; --topbar-h:64px;
  --font:"Noto Sans SC","Microsoft YaHei",-apple-system,sans-serif;
  /* 数字单独用等宽字体，KPI 跳动时不会左右抖 */
  --num:"Sarasa Gothic SC",ui-monospace,SFMono-Regular,Menlo,monospace;
}

三个值得抄的细节：

-soft 配套色 ：每个主色都配一个浅色底（--red-soft），标签/图标底色直接用，不用手写 rgba()；
数字用等宽字体变量 --num：KPI 每秒刷新时，非等宽字体数字宽度变化会导致整行"呼吸抖动"；
语义色 = 业务等级 ：--red 紧急 / --orange 高 / --amber 中 / --blue 低，代码里不出现"颜色"，只出现"等级"。

四、模块拆解

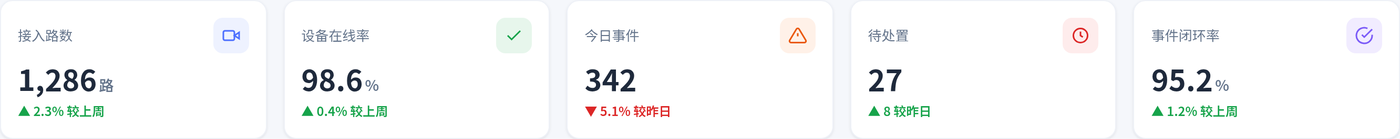

4.1 态势总览：5 个 KPI 定义"今天安不安全"

KPI 不是越多越好，这张卡片组只保留 5 个能直接驱动动作的指标：

KPI	值	环比	为什么是它
接入路数	1,286 路	▲2.3%	规模底盘，扩容/计费依据
设备在线率	98.6%	▲0.4%	低于阈值说明"盲区"出现，算法再准也没用
今日事件	342	▼5.1%	总量趋势，判断整改是否有效
待处置	27	▲8	唯一需要立刻点进去的数字
事件闭环率	95.2%	▲1.2%	考核运营质量，不是考核算法

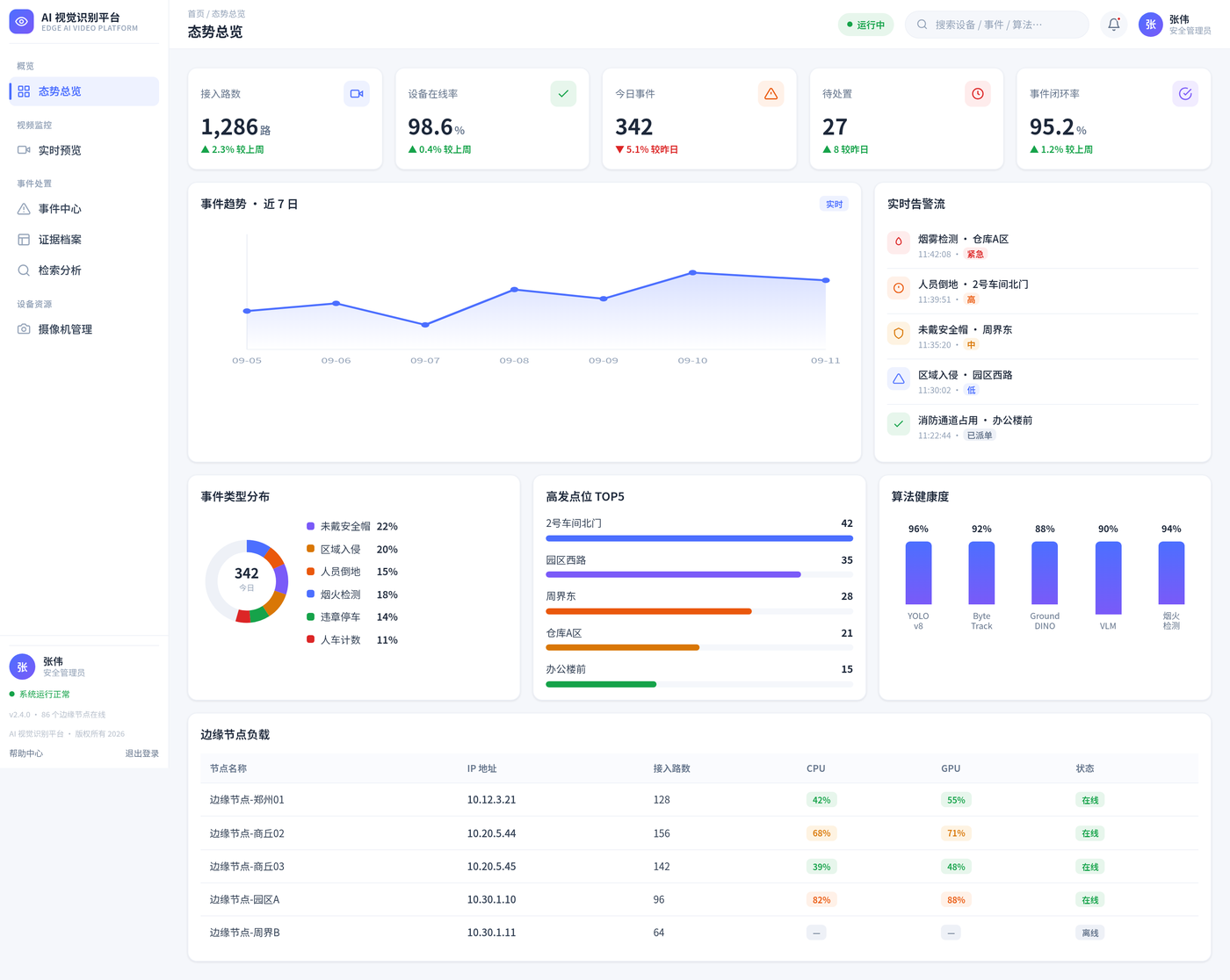

配图区用四象限解决"看趋势 / 看当下 / 看分布 / 看瓶颈"：

左上 事件趋势·近 7 日（折线 + 实时标记）
右上 实时告警流（滚动列表，紧急/高/中/低四级色标）
左下 事件类型分布（环形图）：未戴安全帽 22%、区域入侵 20%、烟火检测 18%、人员倒地 15%、违章停车 14%、人车计数 11%
右下 高发点位 TOP5：2 号车间北门 42 → 园区西路 35 → 周界东 28 → 仓库 A 区 21 → 办公楼前 15

设计要点：TOP5 点位其实是"整改优先级清单"。它和类型分布做交叉分析才有价值------比如"2 号车间北门 + 未戴安全帽"双高，答案不是加摄像头，而是在门口装个语音提示喇叭。

底部再加两块运维视角：算法健康度 （YOLOv8 96% / ByteTrack 92% / 烟火检测 94% / VLM 90% / Grounding DINO 88%）与边缘节点负载表 。节点表里"边缘节点-周界B"是离线状态（CPU/GPU 显示 ---），这种「空值要有专门的占位形态」是很容易被忽略的细节：

复制代码

<tr>
  <td class="id-cell">边缘节点-周界B</td>
  <td>10.30.1.11</td>
  <td>64</td>
  <td>---</td><td>---</td>
  <td><span class="tag tag-gray">离线</span></td>
</tr>

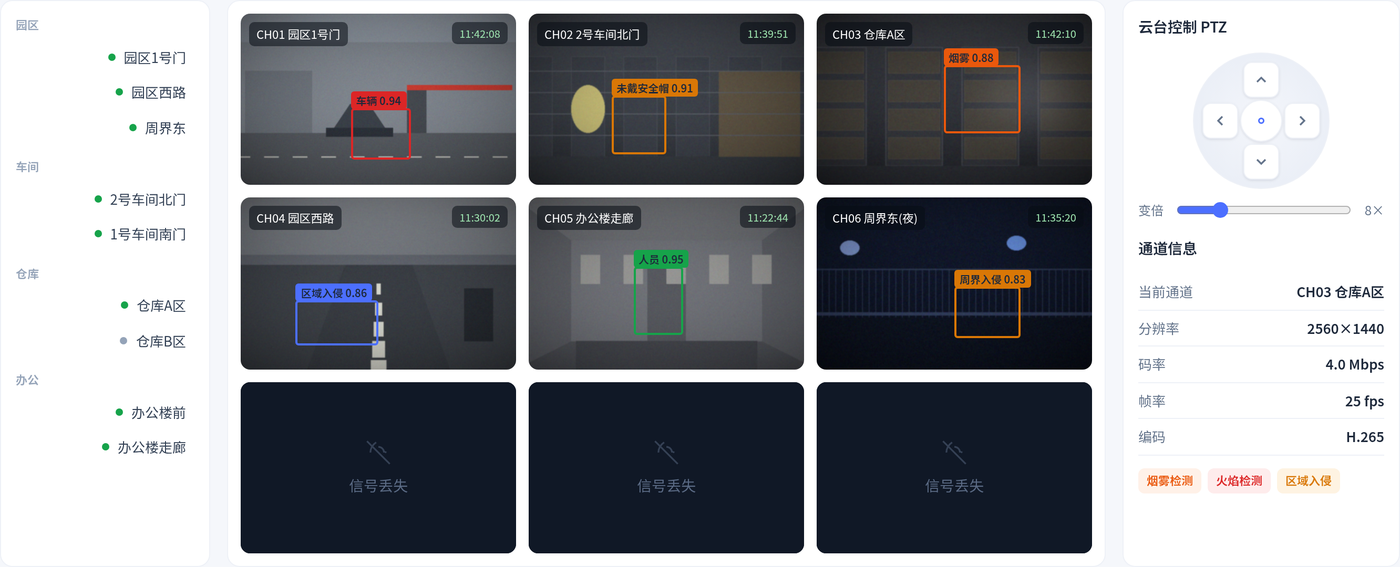

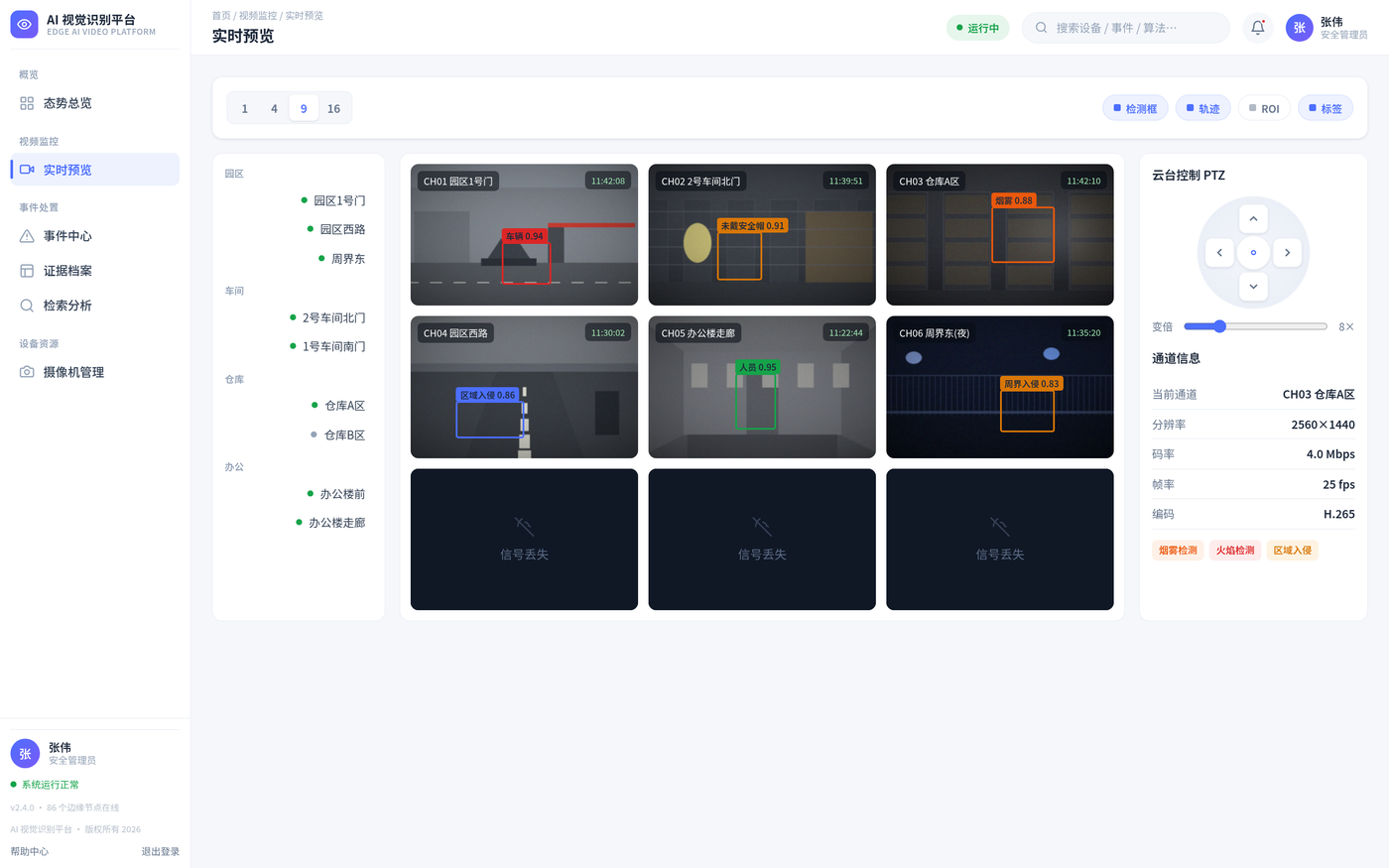

4.2 实时预览：九宫格 + 检测框叠加 + PTZ

这是全站技术含量最高的一屏，核心是视频层与算法层的解耦 ：<img> 只负责画面，检测框是绝对定位的 <div>，坐标用百分比而不是像素------这样 1 分屏、4 分屏、9 分屏切换时，框不用重算。

复制代码

<div class="grid9" id="grid9">
  <div class="tile">
    <img src="assets/cam3.png"/>
    <div class="osd-tl">CH03 仓库A区</div>
    <div class="osd-time">11:42:10</div>
    <!-- 检测框：百分比坐标，跟着容器自适应 -->
    <div class="box" style="left:46%;top:30%;width:28%;height:40%;border-color:#EA580C">
      <span class="bl" style="background:#EA580C">烟雾 0.88</span>
    </div>
  </div>
  ...
</div>

.grid9{display:grid;grid-template-columns:repeat(3,1fr);grid-template-rows:repeat(3,1fr);gap:12px;}
.tile{position:relative;border-radius:9px;overflow:hidden;background:#0B1220;}
.tile img{width:100%;height:100%;object-fit:cover;display:block;}
.tile .osd-tl{position:absolute;top:8px;left:8px;background:rgba(8,12,20,.55);color:#fff;
  font-size:11px;padding:3px 7px;border-radius:5px;backdrop-filter:blur(2px);}
.tile .box{position:absolute;border:2px solid;border-radius:3px;}
.tile .box .bl{position:absolute;top:-18px;left:-2px;font-size:10px;font-weight:600;
  padding:1px 5px;border-radius:3px;white-space:nowrap;}

几个工程经验：

OSD 用半透明深色底 + backdrop-filter:blur，避免白色文字压在亮画面上看不清；
检测框颜色跟事件等级走，一眼就能在 9 路画面里定位异常（红=紧急、橙=高、琥珀=中、蓝=低）；
信号丢失要有"空态"，而不是破图或黑屏。用统一占位块 + 图标 + 文案，运维才知道是"设备掉线"而不是"页面崩了"；
右上角叠加快切换开关（检测框 / 轨迹 / ROI / 标签），轨迹密集时一键关掉，性能与可读性都能救回来。

右侧 PTZ 用圆形方向盘（上下左右 + 中间 Home）+ 变倍滑杆，同时展示当前通道的分辨率 2560×1440 / 码率 4.0 Mbps / 帧率 25 fps / 编码 H.265------排查"卡顿是谁的锅"时，这四个数缺一不可。

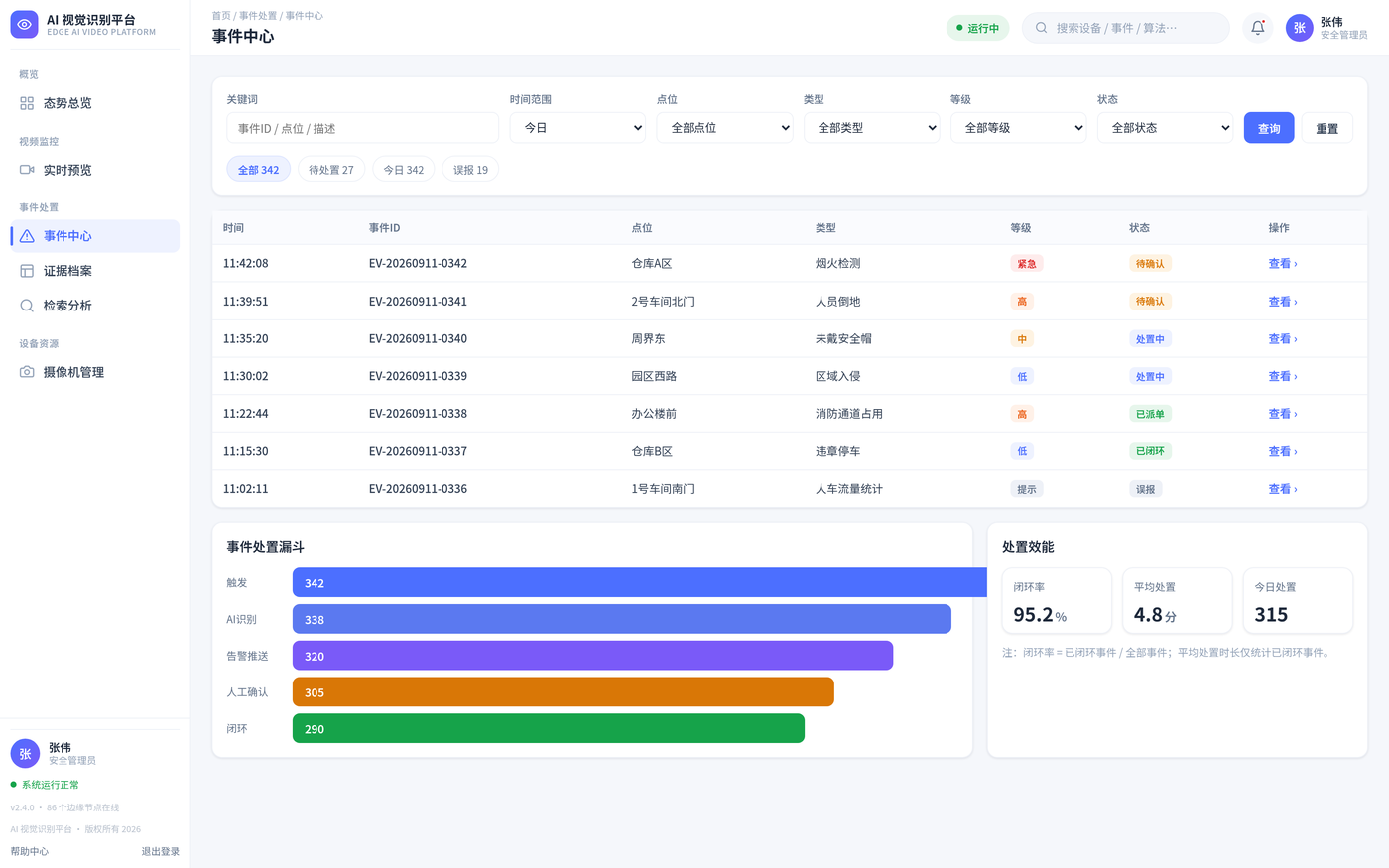

4.3 事件中心：把 342 条压成 27 条

筛选区给了 5 个维度（关键词 / 时间范围 / 点位 / 类型 / 等级 / 状态），顶部再用 Tab 做频道的快速切换：全部 342 · 待处置 27 · 今日 342 · 误报 19。这里"待处置 27"就是值班人员的真实工作量，也是这一屏唯一需要被点开的入口。

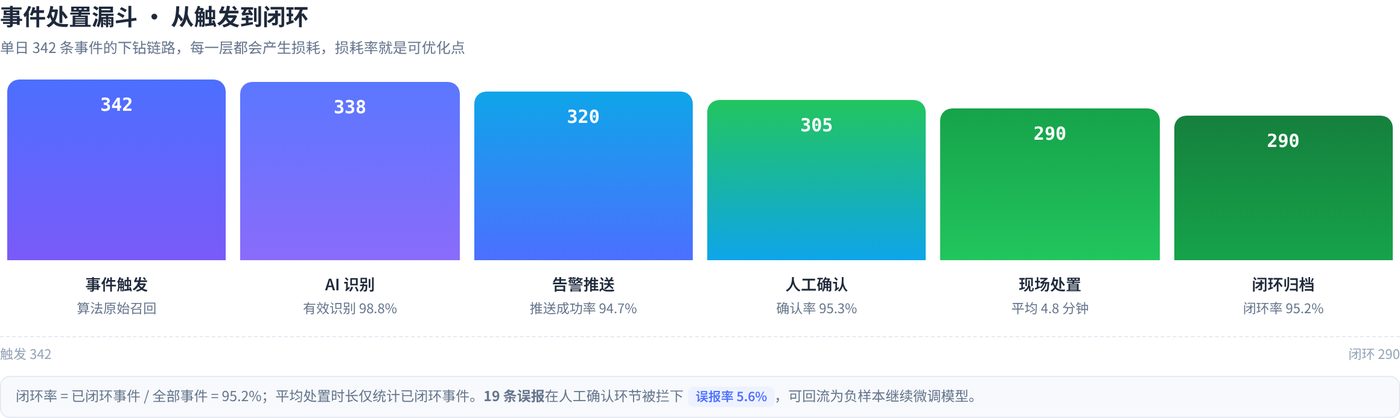

右侧的事件处置漏斗是整个平台最有价值的一张图------它把"算法准不准"和"运营到不到位"分开了：

复制代码

触发 342 → AI识别 338 → 告警推送 320 → 人工确认 305 → 闭环 290

环节	损耗	暴露的问题
触发 → AI识别	-4	算法侧漏检/去重收敛
AI识别 → 告警推送	-18	推送链路问题（MQTT 掉线、Webhook 超时、免打扰时段）
告警推送 → 人工确认	-15	值班响应问题，人不够或告警太吵
人工确认 → 闭环	-15	现场处置能力问题

注意漏斗旁边那行小字：闭环率 = 已闭环事件 / 全部事件；平均处置时长仅统计已闭环事件 。口径不写清楚，95.2% 这个数就会被误读成"算法准确率 95.2%"。任何比率型指标，都要在界面上写清分母------这是大屏设计中最容易被审计挑出来的问题。

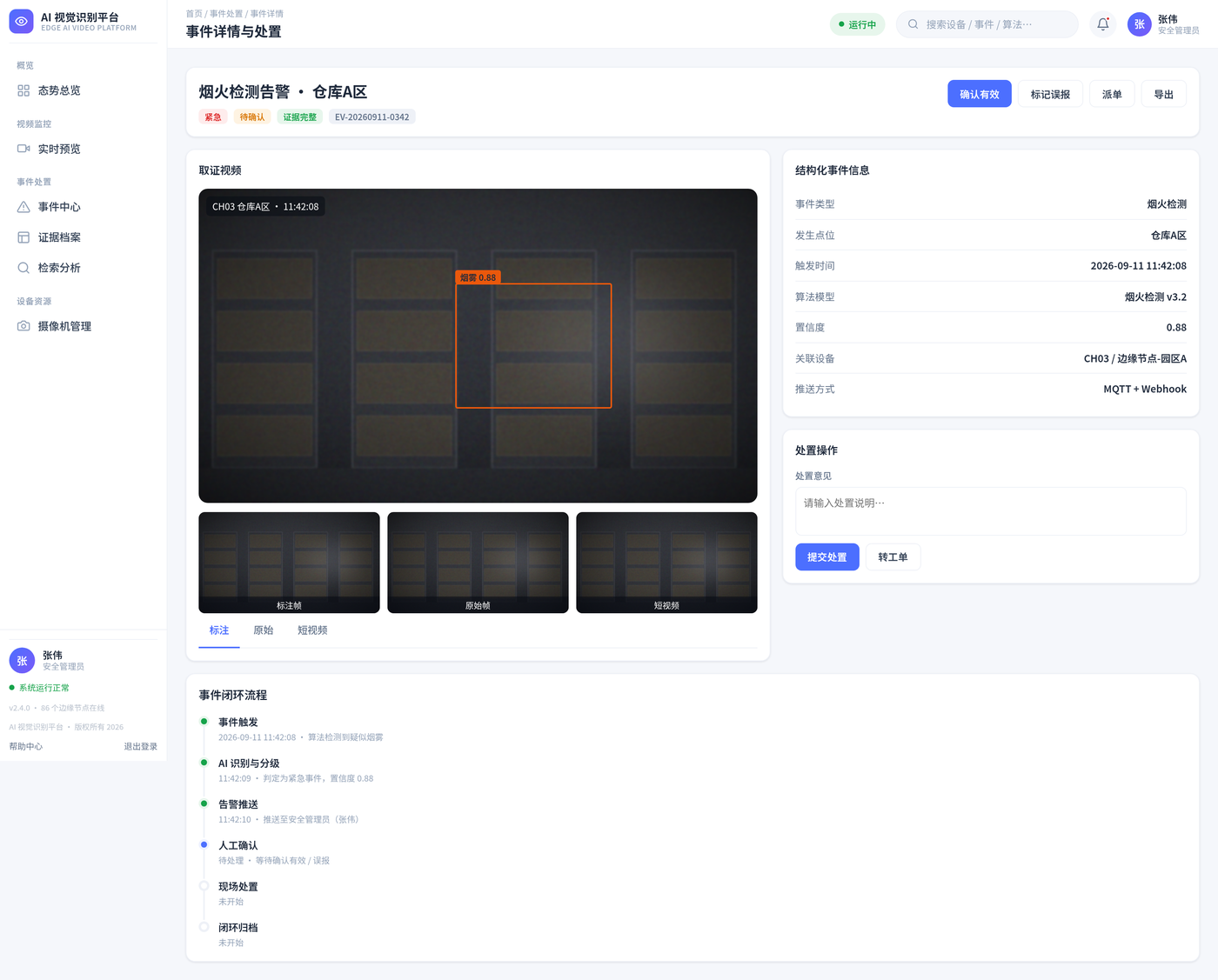

4.4 事件详情与处置：一屏完成"看证据 + 定责任 + 留痕"

点开一条紧急事件，页面要回答三个问题：

① 到底发生了什么？ 用「标注帧 / 原始帧 / 短视频」三联视图。标注帧证明算法看到了什么，原始帧保留真实性，短视频呈现过程------三者缺一，证据链就不完整。

② 机器怎么判的？ 结构化事件信息表格把"黑盒"摊开：

字段	值
事件类型	烟火检测
发生点位	仓库A区
触发时间	2026-09-11 11:42:08
算法模型	烟火检测 v3.2
置信度	0.88
关联设备	CH03 / 边缘节点-园区A
推送方式	MQTT + Webhook

③ 后来怎么样了？ 用时间线展示闭环流程（事件触发 → AI 识别与分级 → 告警推送 → 人工确认 → 现场处置 → 闭环归档），未完成节点显式标注"待处理 / 未开始"。底部三个动作按钮：确认有效 / 标记误报 / 派单------"标记误报"必须存在，它是模型迭代的负样本来源（本例当天 19 条误报，误报率 5.6%，全部可回流训练）。

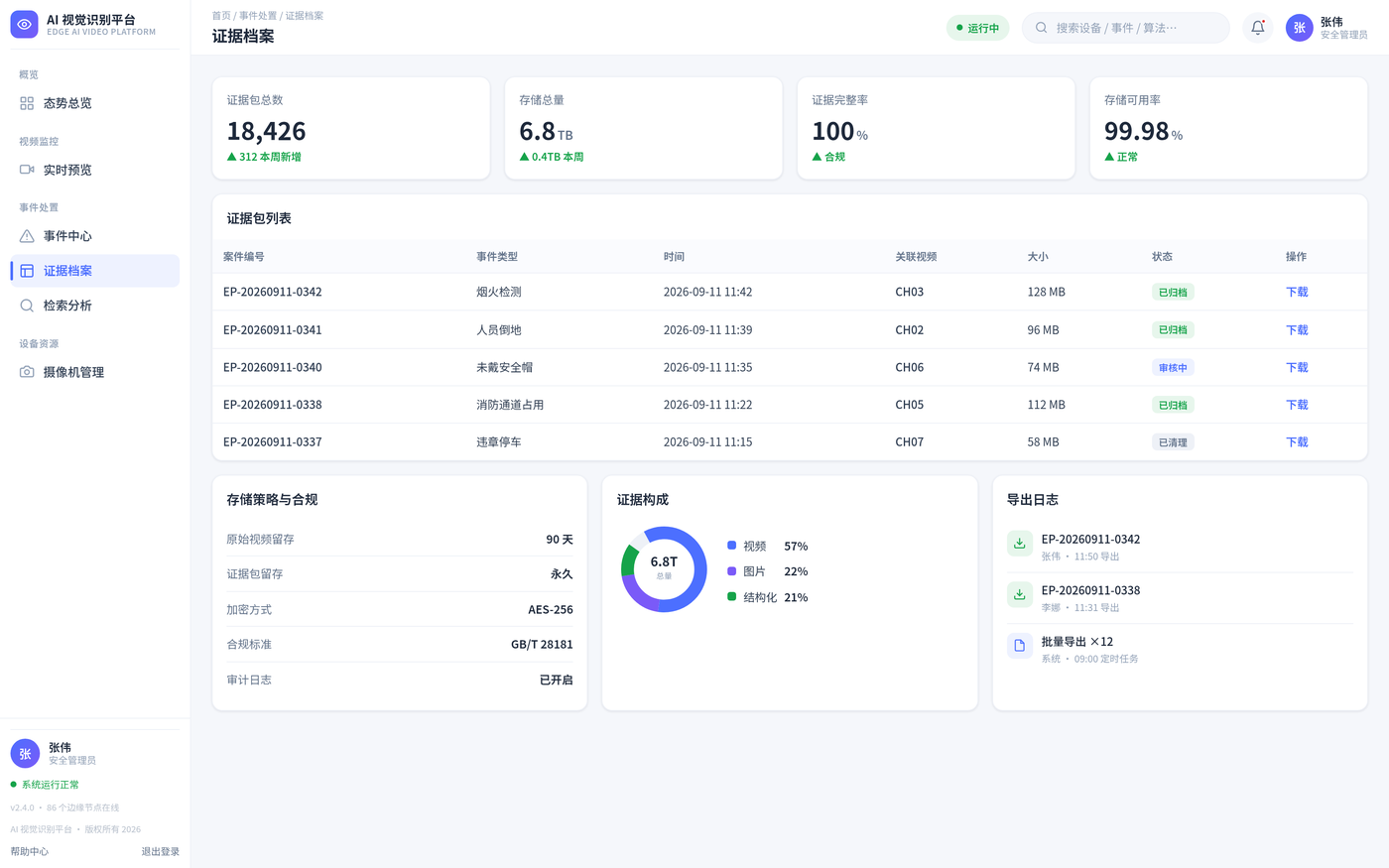

4.5 证据档案：留存策略写进界面

这一屏面向合规与审计。顶部 4 个指标：证据包总数 18,426（本周 +312）、存储总量 6.8 TB、证据完整率 100%、存储可用率 99.98%。

中间把留存与合规策略直接展示，而不是藏在配置里：

项	值
原始视频留存	90 天
证据包留存	永久
加密方式	AES-256
合规标准	GB/T 28181
审计日志	已开启

右侧两块是审计最关心的：证据构成 （视频 57% / 图片 22% / 结构化 21%，用于容量规划）与导出日志 （谁、什么时候、导了哪个包）。导出是高危操作，必须逐条留痕------EP-20260911-0342 张伟 · 11:50 导出 这种粒度才够。

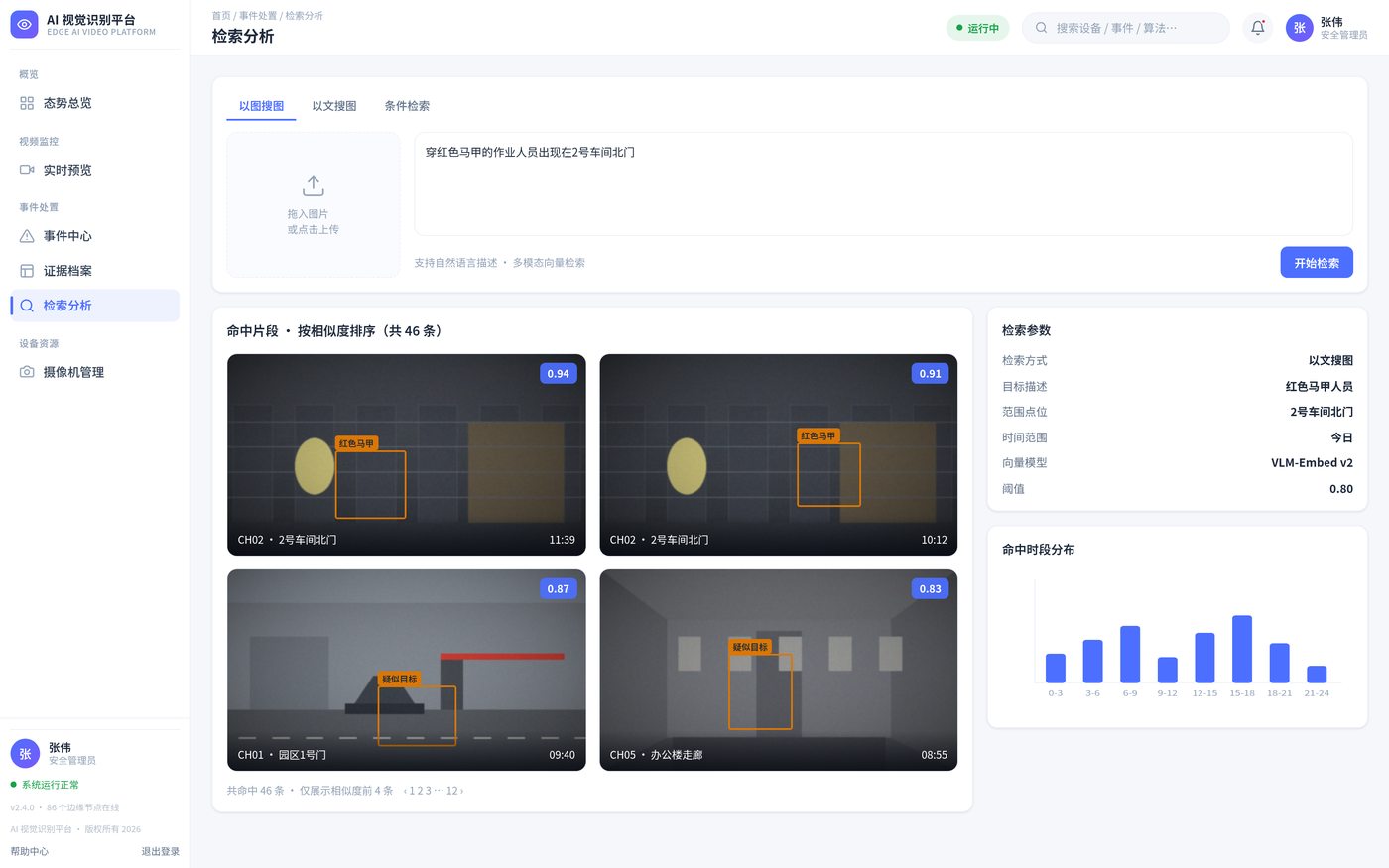

4.6 检索分析：用一句话把视频捞出来

传统安防检索是"选摄像头 → 拖时间轴 → 人肉看"。多模态向量检索把它变成一句自然语言：

穿红色马甲的作业人员出现在 2 号车间北门

返回按相似度排序的命中片段（共 46 条）：0.94 红色马甲 · CH02 2号车间北门 11:39、0.91 红色马甲 · CH02 10:12、0.87 疑似目标 · CH01 09:40、0.83 疑似目标 · CH05 08:55。

右侧把检索参数显式化 ：检索方式（以文搜图）、目标描述、范围点位、时间范围、向量模型 VLM-Embed v2 、相似度阈值 0.80。阈值一定要露给用户------它直接决定"宁可漏还是宁可多"，是个业务决策而不是技术参数。三种模式（以图搜图 / 以文搜图 / 条件检索）用 Tab 切换，覆盖"我有照片 / 我只记得描述 / 我知道时间和点位"三类场景。

五、关键代码实现

5.1 单页多屏：不用路由库，30 行搞定

所有页面都是 <section class="screen">，用 data-screen 声明目标，切换就是增删一个 .active：

复制代码

function showScreen(id, name, crumb){
  document.querySelectorAll('.screen').forEach(s=>s.classList.remove('active'));
  document.getElementById(id).classList.add('active');
  document.getElementById('pageTitle').textContent = name;
  document.getElementById('crumb').textContent = crumb;
  document.querySelectorAll('.nav-item').forEach(n=>n.classList.remove('active'));
  var activeNav = document.querySelector('.nav-item[data-screen="'+id+'"]');
  if(activeNav) activeNav.classList.add('active');
  document.querySelector('.content').scrollTop = 0;
}

document.querySelectorAll('.nav-item').forEach(function(item){
  item.addEventListener('click', function(){
    var sc = item.getAttribute('data-screen');
    if(sc === 'coming'){ /* 建设中模块：复用同一个占位页，只换标题 */ return; }
    var titles = {s1:['态势总览','首页 / 态势总览'], s2:['实时预览','首页 / 视频监控 / 实时预览'],
                  s3:['事件中心','首页 / 事件处置 / 事件中心'], s5:['证据档案','首页 / 事件处置 / 证据档案'],
                  s6:['检索分析','首页 / 事件处置 / 检索分析']};
    showScreen(sc, titles[sc][0], titles[sc][1]);
  });
});

好处是：DOM 一次性渲染完，切换零成本、零白屏，非常适合演示与内网部署；后续接真实数据，只要把每个 screen 的渲染函数注册进去即可。

5.2 不引图表库：环形图就是 6 个 `<circle>`

用 stroke-dasharray + stroke-dashoffset 做扇区，周长 2πr ≈ 289（r=46），每段长度 = 占比 × 289：

复制代码

<svg viewBox="0 0 120 120" width="120" height="120">
  <circle cx="60" cy="60" r="46" fill="none" stroke="#EEF1F7" stroke-width="16"/>
  <circle cx="60" cy="60" r="46" fill="none" stroke="#4C6FFF" stroke-width="16"
          stroke-dasharray="28 261" stroke-dashoffset="0"  transform="rotate(-90 60 60)"/>
  <circle cx="60" cy="60" r="46" fill="none" stroke="#EA580C" stroke-width="16"
          stroke-dasharray="24 265" stroke-dashoffset="-28" transform="rotate(-90 60 60)"/>
  <!-- 后续扇区：dashoffset 累计减去前一段长度 -->
</svg>

漏斗图更省，纯 div + 宽度百分比：

复制代码

<div class="funnel">
  <div class="fn-row"><span class="fn-label">触发</span>
    <div class="fn-bar" style="width:100%;background:#4C6FFF">342</div></div>
  <div class="fn-row"><span class="fn-label">AI识别</span>
    <div class="fn-bar" style="width:90%;background:#5B79F0">338</div></div>
  <div class="fn-row"><span class="fn-label">告警推送</span>
    <div class="fn-bar" style="width:82%;background:#7A5AF8">320</div></div>
  <div class="fn-row"><span class="fn-label">人工确认</span>
    <div class="fn-bar" style="width:74%;background:#D97706">305</div></div>
</div>

横向柱状（高发点位 TOP5）与健康度柱状同理，用 .r-track + .r-fill、.h-bar 两层 div。整套控制台零第三方 JS、零 ECharts，首屏无请求、离线可用，内网交付时这一点非常加分。

5.3 状态标签：一套语义色走天下

复制代码

.tag{display:inline-flex;align-items:center;height:20px;padding:0 8px;border-radius:6px;font-size:11px;font-weight:600;}
.tag-red{background:var(--red-soft);color:var(--red);}       /* 紧急 */
.tag-orange{background:var(--orange-soft);color:var(--orange);} /* 高 */
.tag-amber{background:var(--amber-soft);color:var(--amber);}    /* 中 */
.tag-blue{background:var(--primary-soft);color:var(--primary);} /* 低 */
.tag-green{background:var(--green-soft);color:var(--green);}    /* 已闭环 */
.tag-gray{background:#EEF1F7;color:var(--muted);}                /* 离线/失效 */

六、接真实后端：这些口子要提前留好

原型跑的是静态数据，接生产时按下面对齐即可（建议 REST + WebSocket + MQTT 三通道分工）：

能力	建议方案	说明
视频流预览	GB/T 28181 / RTSP → WebRTC 或 HLS	别直接播 RTSP，浏览器不支持；低延迟用 WebRTC
实时告警流	WebSocket 推送	告警流要求秒级，轮询会拖垮服务端
事件查询/派单	REST（`GET /events`、`POST /events/{id}/dispatch`）	筛选条件全部走 query string
设备/节点状态	REST 轮询 + WebSocket 变更推送	心跳 30s，离线判定 3 次丢失
边缘节点上报	MQTT（结构化事件 JSON）	边缘侧弱网，MQTT 比 HTTP 稳
第三方系统联动	Webhook	派单到工单系统、钉钉/企微
以文搜图	`POST /search/text` → 向量库（VLM-Embed v2）	阈值由前端传入，默认 0.80
证据包下载	带签名的临时 URL	每次下载写审计日志

数据结构上，一条事件建议至少包含：eventId / cameraId / nodeId / type / level / confidence / model / ts / status / evidenceId，前端的所有筛选、漏斗、闭环率都从这几个字段算出来，别让前端做二次推断。

七、踩过的坑与优化建议

9 路视频同屏会卡：优先降码率走子码流（主码流 2560×1440 只在 1 分屏时用），非焦点画面降到 10 fps；
检测框坐标用百分比而不是像素，否则一分屏/九分屏切换要重算，还容易错位；
密集轨迹要能一键关闭：ByteTrack 在人流密集处会画出上百条轨迹，既挡画面又耗 CPU；
比率指标必须写清口径，闭环率、准确率、在线率旁边都要有注释行；
空态/离线态单独设计，破图和"0"比"------"更容易被误判成系统故障；
数字用等宽字体，实时刷新时不抖动；
告警分级要能配置：同一个"未戴安全帽"在车间是"中"、在危化品仓库就该是"紧急"，等级规则不要写死在前端。

八、总结

这套控制台的核心不是"好看"，而是把 AI 视觉项目里最容易被忽略的三件事做扎实：

降噪：342 条原始事件 → 27 条待处置，让值班的人有精力处理；
留证：标注帧 / 原始帧 / 短视频 + 结构化信息 + 闭环时间线，形成可审计的证据链；
回溯：以文搜图把"翻录像几小时"压缩成"一句话几秒钟"。

技术上，纯 HTML/CSS/JS + CSS 变量 + SVG 手绘图表，零依赖、单文件、可离线，既适合快速做方案评审，也能作为生产项目的前端骨架直接长上去。

后续可扩展：① 接入真实 WebRTC 流与 PTZ 控制协议；② 事件地图（GIS 一张图）与点位的空间联动；③ 模型效果评测页（漏报/误报回流与版本对比）；④ 任务布防的时段化策略（白天/夜间/节假日不同算法）。
