通用异步收发器：Universal Asynchronous Receiver/Transmitter（UART），这就是 UART 的中文名称（不是叫串口吗？以前一直这么叫它）。
同步 vs 异步：双方靠什么对齐 现在这一位
同步：有一根专门的时钟线（或时钟藏在编码里，比如曼彻斯特编码，通过电平的跳变来告诉接收端如何采样）。发送端每跳一次时钟，接收端就采一位，不必事先死记波特率。
异步：没有时钟线。双方事先约定波特率（例如 115200），靠起始位对齐，然后按时间自己数位。【Asynchronous（异步）】
全双工 vs 半双工：双边收、发完全 可以并行，互不影响
全双工（Full Duplex）：两条独立数据通路，可以同时对发。
就像一条路来、回各一条车道。你往前开，对面照样开，互不堵。UART 的 TX、RX 就是这样。
半双工（Half Duplex）：共用一条数据通路，同一时刻只能一个方向。
就像一条路中间只有一条车道。同一时刻只允许一个方向的车。对面要过来，你得先驶出这段。
还有一种更为严格的：单工：永远只一个方向，如遥控器、单向传感器输出。

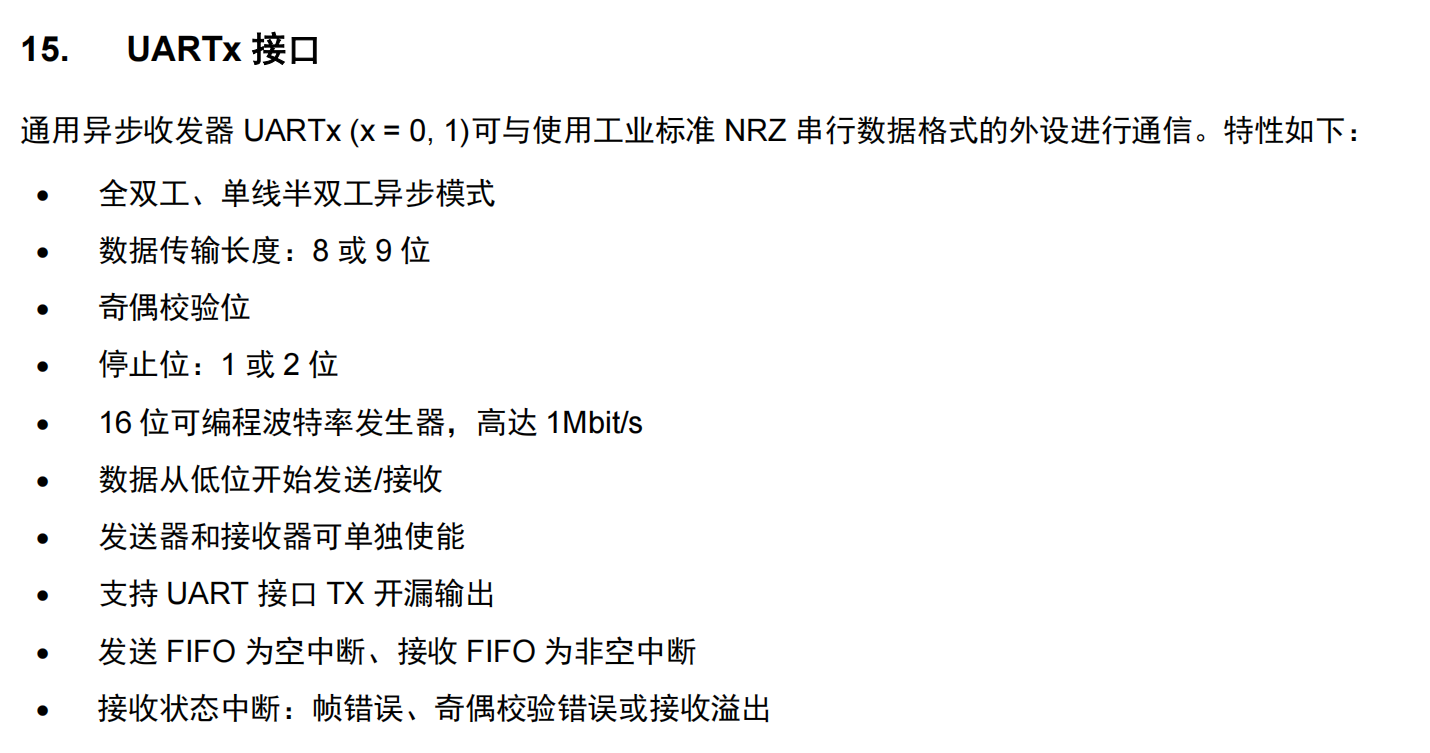

工业标准 NRZ 串行数据格式：Non-Return-to-Zero（不归零）
与之相反的RZ：Return-to-Zero（归零），一个典型的例子就是WS2812

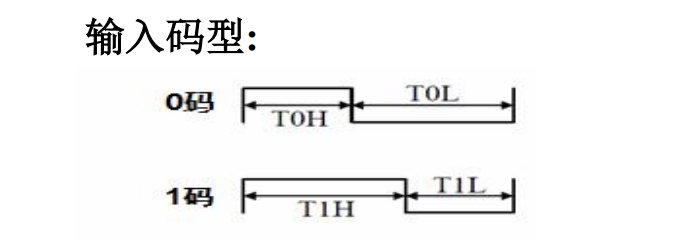

可以看出来，下面是WS2812的编码，无论是0码还是1码，中间会都回到零点，这就是RZ
而串口呢，我们可以看到，它的每一位在传输的过程中，是不需要回到零点的，这就是NRZ
数据传输长度：8 或 9 位

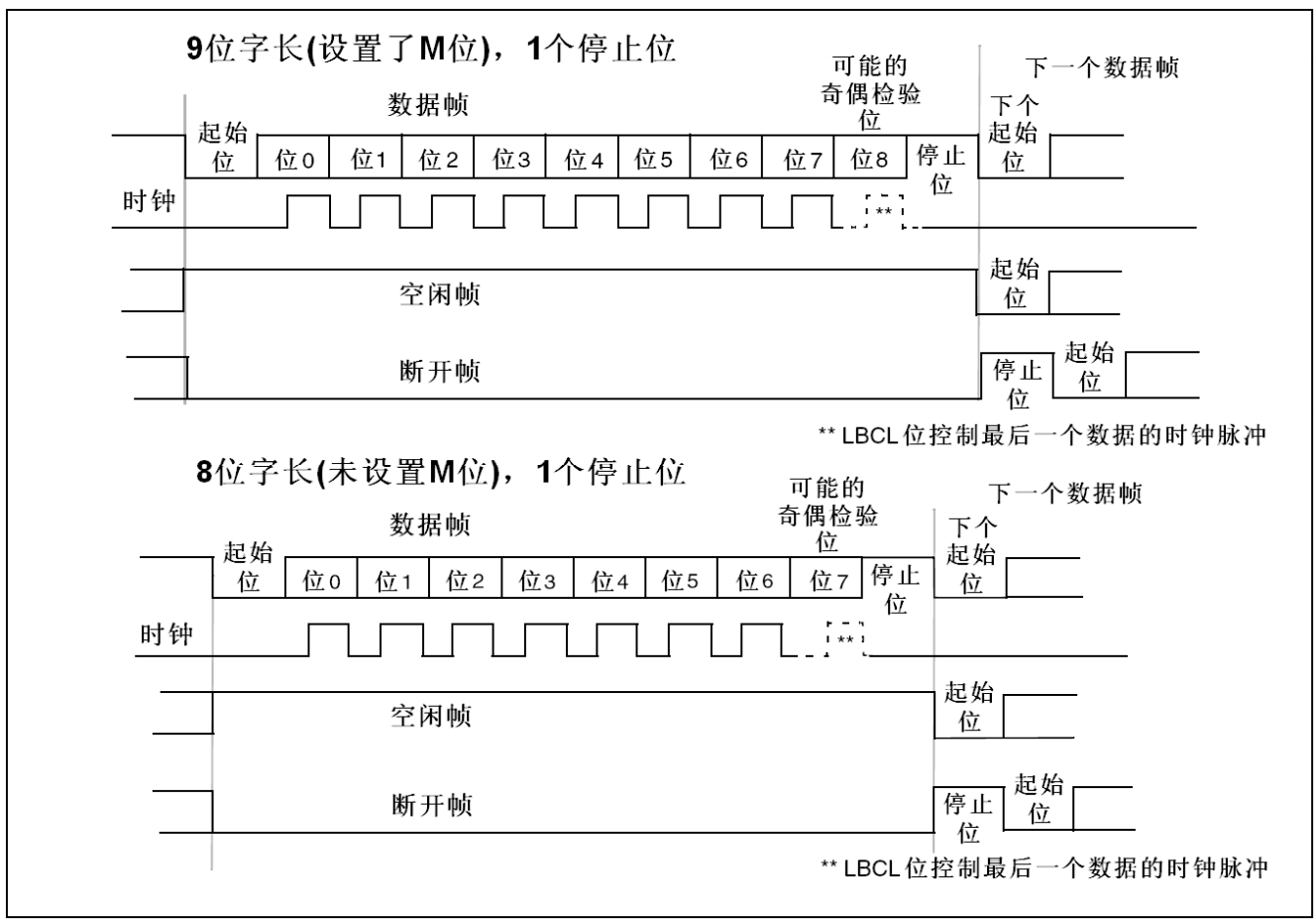

UART可以配置自己的数据传输长度。【这里我用了STM32F10x的手册内的内容】
可以看到，UART是可以配置为传输8位 or 9位的数据的
一次完整的UART数据，其数据格式为：起始位 + 数据帧 + 停止位，其中：数据帧的长度可以是 8位 或者 9位
那么停止位1位还是两位就跟容易了：他说明的是 停止位的数据长度是 1个bit 还是 2个bit
UART中，1个bit的数据长度就是：1 / 波特率

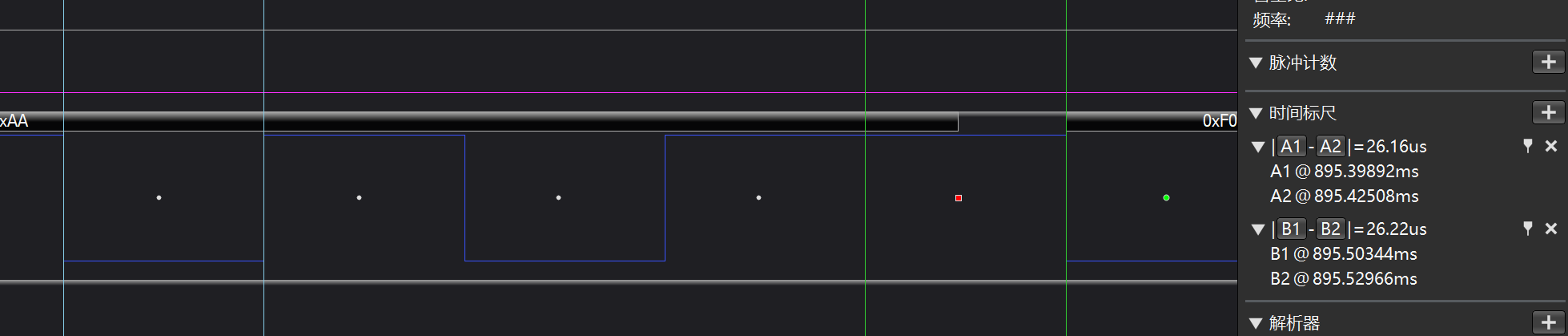

从图上可以看出：这里停止位是一个1bit，长度是26.16us，我这里配置的波特率是38400
1 / 26.16us = 38,226.2，符合设置的波特率
数据从低位开始发送/接收：低位先发、低位先收
这个是UART默认的发送与接收方式，因为串行数据一次只能走一位，必须约定从哪一头开始（不然不是乱了么）
从上面的图中可以看出，依次阅读每一位的bit，分别是：01010101
由于UART低位先发送，所以接收到的分别是【第0位】【第1位】【第2位】【第3位】【第4位】【第5位】【第6位】【第7位】
所以接收到的数据应该是：1010 1010 也就是 0xAA
发送器和接收器可单独使能：这个就是字面意思，你可以单独开 RX 或者 TX ，换句话说如果你没有发送的需求，你可以不开 RX ，这样可以省去一个IO口
支持 UART 接口 TX 开漏输出：这个适合很多场景啦
1、和一个VCC不同的芯片，发送消息给他【单向的，共地，外部加上拉电阻】
2、单线半双工：TX/RX 共用一根线。你在发时可以拉低；你不发时必须松开，对方才能把这根线拉低，所以单线 UART 几乎总是 开漏 + 上拉。【如果是推挽：空闲的时候你高电平，对面给你发起始位，拉低，直接短路了；就算中间加了电阻，整个线路也不会正常拉低的】
3、还有很多... 如果场合需要开漏，就可以开
发送 FIFO 为空中断、接收 FIFO 为非空中断
首先，FIFO：First In, First Out 先进先出，与之相对的 LIFO（Last In, First Out，后进先出）
前者，典型的数据结构就是：队列 FIFO
后者，典型的数据结构就是：堆栈 LIFO
这里指的就是 发送的硬件队列 / 接收的硬件队列
空中断：就是队列空的i时候，会触发中断 ------ 代表发送完成，队列里没有待发字节了，可以继续塞
非空中断：就是队列不是空的的i时候，会触发中断 ------ 代表有消息来了，已收队列有数据了，赶紧把字节读走，处理或放进自己的缓冲区
这个是代表着两种不同的数据处理逻辑
接收状态中断：帧错误、奇偶校验错误或接收溢出：
1、帧错误：一帧的结构对不上，最典型是：该出现停止位（高电平）的时候，线上却是低的。
2、奇偶校验错误：双方开了奇偶校验，收端按约定数完 0/1 个数，和发来的校验位对不上。
这里说一下奇偶校验是什么意思：奇偶校验是在数据位后面多加 1 位，让整段里 1 的个数变成偶数或奇数（校验位自己也会计入这个个数）。
【偶校验：让整段数据里面1的位数为偶数 / 奇校验：让整段数据里面1的位数为奇数】
3、接收溢出：新字节已经到了，旧字节还没被读走，硬件没地方放，旧数据或新数据被挤掉。
就是上面的 接收 FIFO，如果接收 FIFO已满，这时候又有新数据过来，那么就会导致接收有错误（旧数据被移除 / 新数据不进入？），说明处理跟不上了...
总之，这里就是如果出现一些异常的情况，会有中断来进行通知

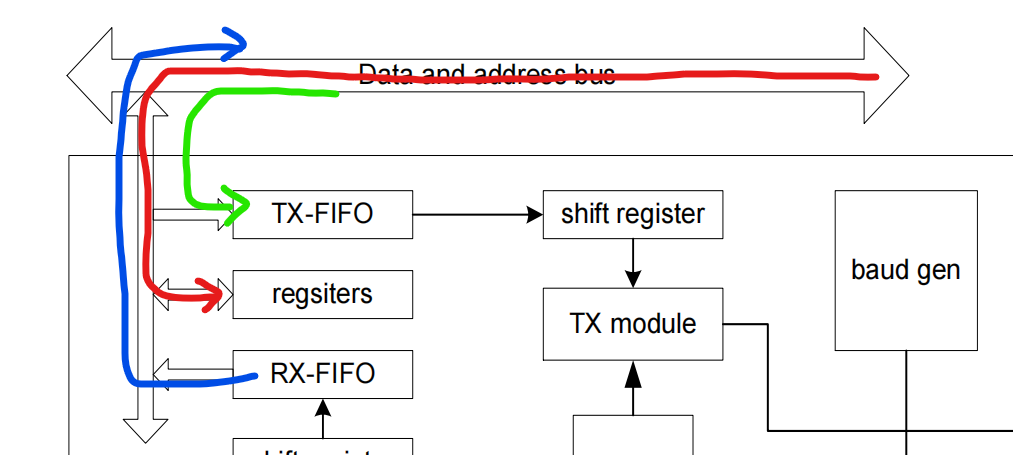

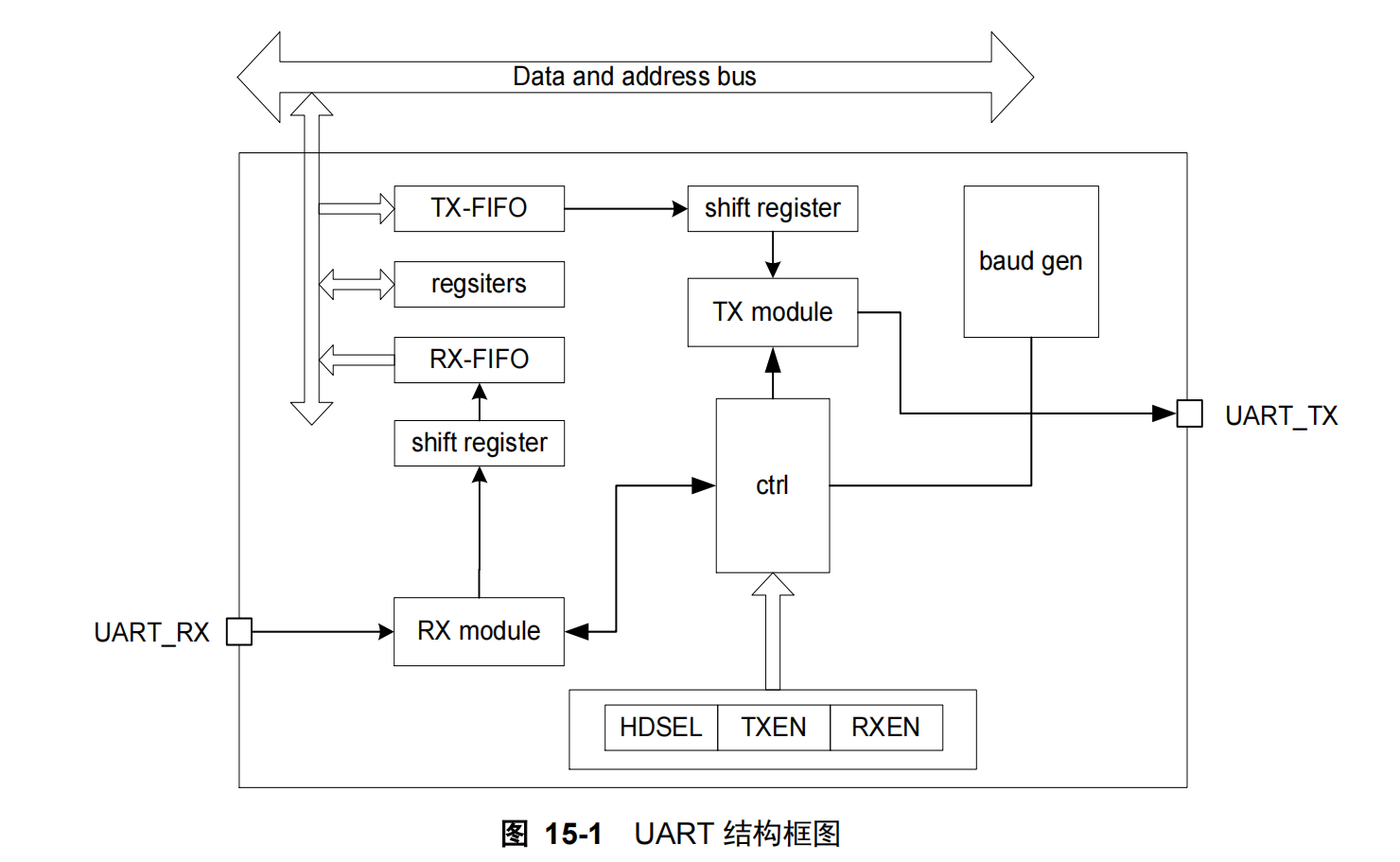

让我们先看数据与地址总线这一路：
红色线：代表着配置UART外设寄存器，这里，我们会配置一些外设的参数：比如下下图中的配置流程：波特率、数据长度、奇偶校验位、停止位长度、运行模式，中断使能、外设使能等等...
绿色线：代表着向 TX-FIFO 发送队列中，传送待发送的数据
蓝色线：代表着从 RX-FIFO 接收队列中，读取已经收到的数据

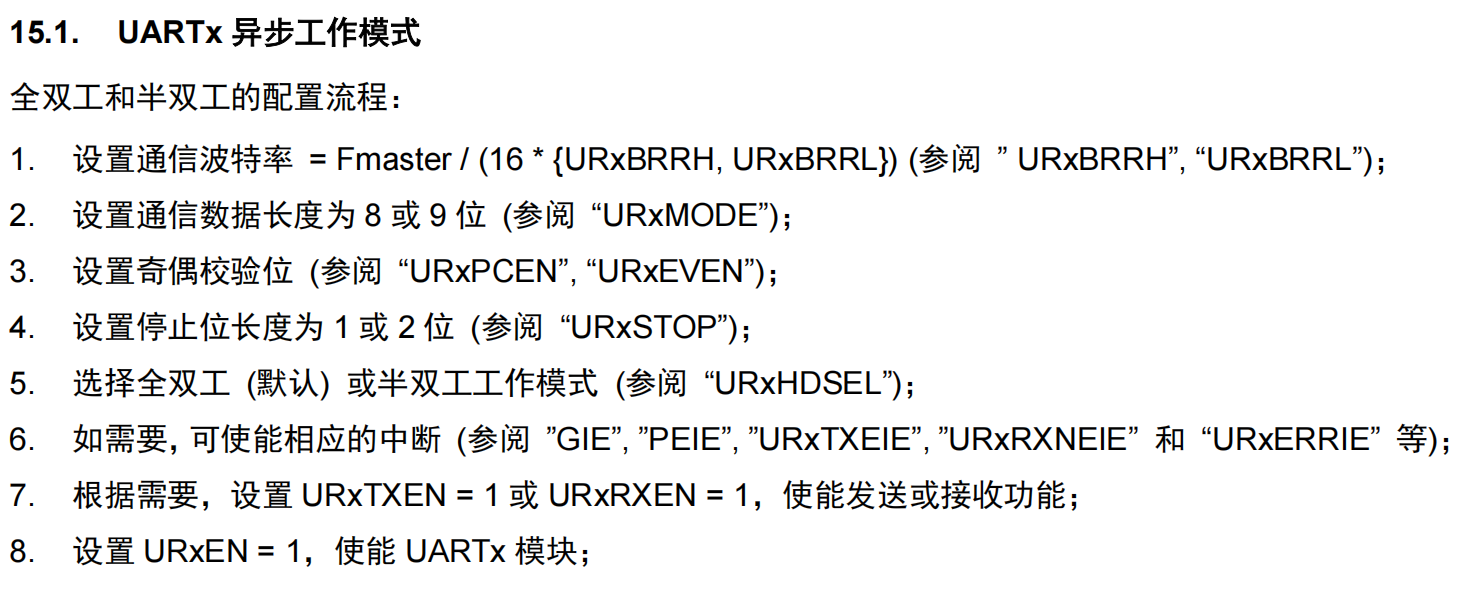

红色线中的一些配置，一般芯片都会给你配置流程的
好，既然我们会传递数据给 TX FIFO / 从 RX FIFO 中读取，那么这个寄存器到底是长什么样子嘞：

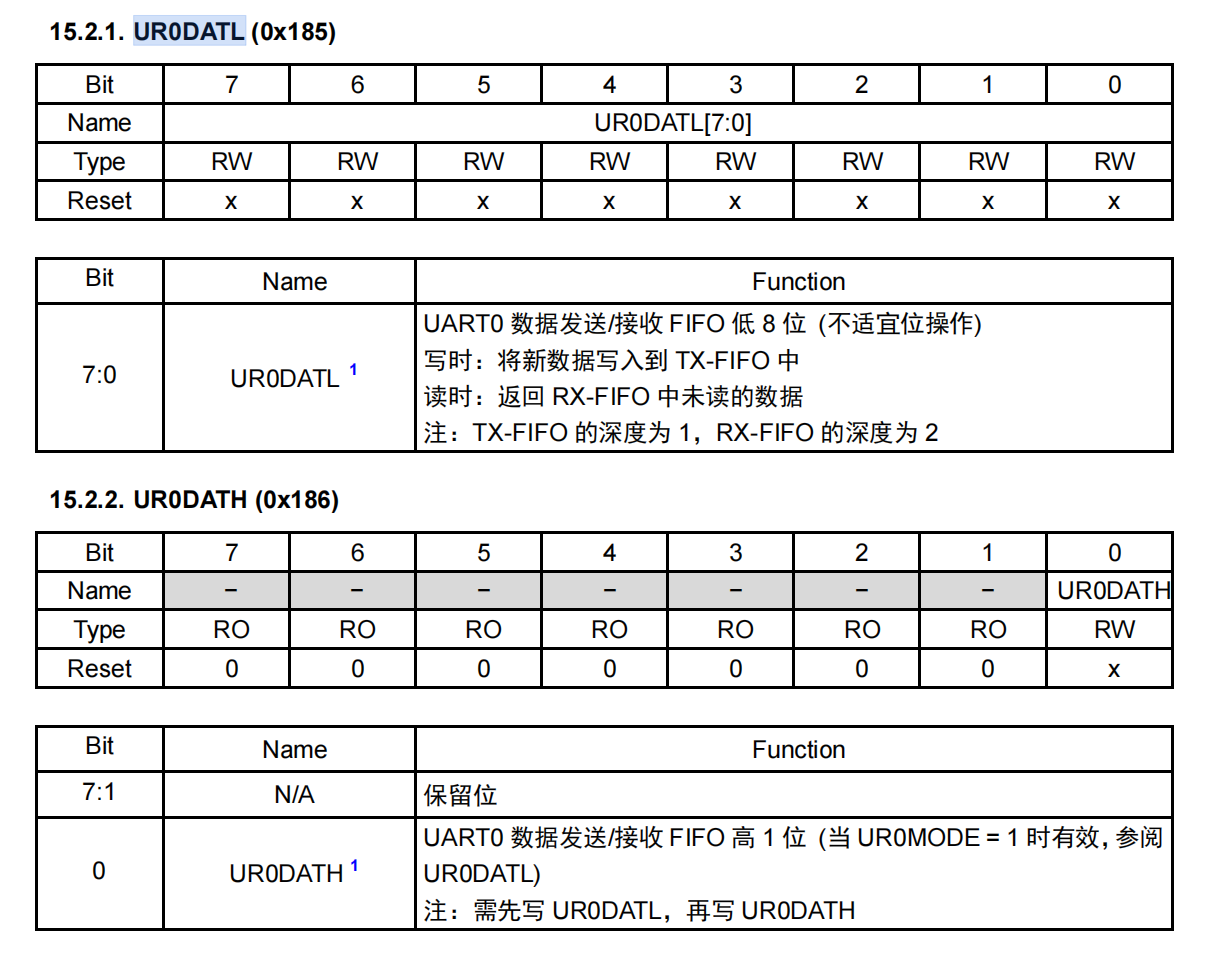

下图就是 TX FIFO / RX FIFO，神奇的是，这俩用的是一个地址？？？难道只有一个吗？
其实在硬件层面，肯定是有两个的（甚至发送与接收电路肯定也是两套），但是早期的CPU为了省地址，就给这俩公用一个地址：UR0DAL
那怎么区分这两个硬件呢，当读这个寄存器的时候，调用的就会是 RX-FIFO；在写这个寄存器的时候，调用的就会使 TX-FIFO 【很精妙的设计，虽然...不是很好理解】
注：TX-FIFO 的深度为 1，RX-FIFO 的深度为 2
说明：TX-FIFO 只可以缓存一个字节的数据；而接收 RX-FIFO 可以缓存2个字节的数据
