Apple Silicon 上 Cirros 控制台VNC打不了字

前置：本地学习：用 DevStack 安装 OpenStack、创建第一台实例目标：分清哪些是苹果芯片的问题、哪些是这张 aarch64 镜像的问题，并把 noVNC 修到能登录、能打字。

引言

在 Apple Silicon 的 DevStack 上开 Cirros，控制台经常不是「坏了」一种样子，而是连着变三次：先完全没画面，再能看到登录行但打不了字，换成另一块显卡后又停在三行 EFI 日志上。

这不全是苹果芯片的问题。没有 KVM、CPU 型号被认错，才是芯片这边的事。后面画面不刷新、键盘没反应，是 Cirros 这张 aarch64 镜像把对应驱动裁掉了。换一台 ARM 服务器、用同一张镜像，后半段一样会遇到。

本文按现象写修复，环境是 Multipass 里的 DevStack，镜像 cirros-0.6.3-aarch64-disk，虚机内核 5.15.0-117-generic。

先分清卡在哪一层

你看到的	虚机实际状态	原因
一直是 Display output is not active，串口日志 0 字节	固件没跑起来	CPU 被选成 32 位 `cortex-a15`
GRUB：`error: out of memory`	卡在引导器	`m1.nano` 只有 192MB
看得到 `vm1 login:`，打什么都没反应	系统已起来，画面冻住	`virtio-gpu` 不再刷新
停在 `EFI stub: Exiting boot services...`	系统已起来，显存没人接	`ramfb` 缺少 `simplefb`，USB 键盘缺少 `xhci`

第三、第四种不要在 noVNC 里反复点。先用串口看它是不是已经在登录提示上：

bash 复制代码

multipass exec devstack -- sudo virsh console <instance名>

退出按 Ctrl+]。Cirros 默认用户 cirros，密码 gocubsgo（输入时不显示）。实例名用下面这条看，不要猜编号：

bash 复制代码

openstack server show vm1 -c OS-EXT-SRV-ATTR:instance_name -f value

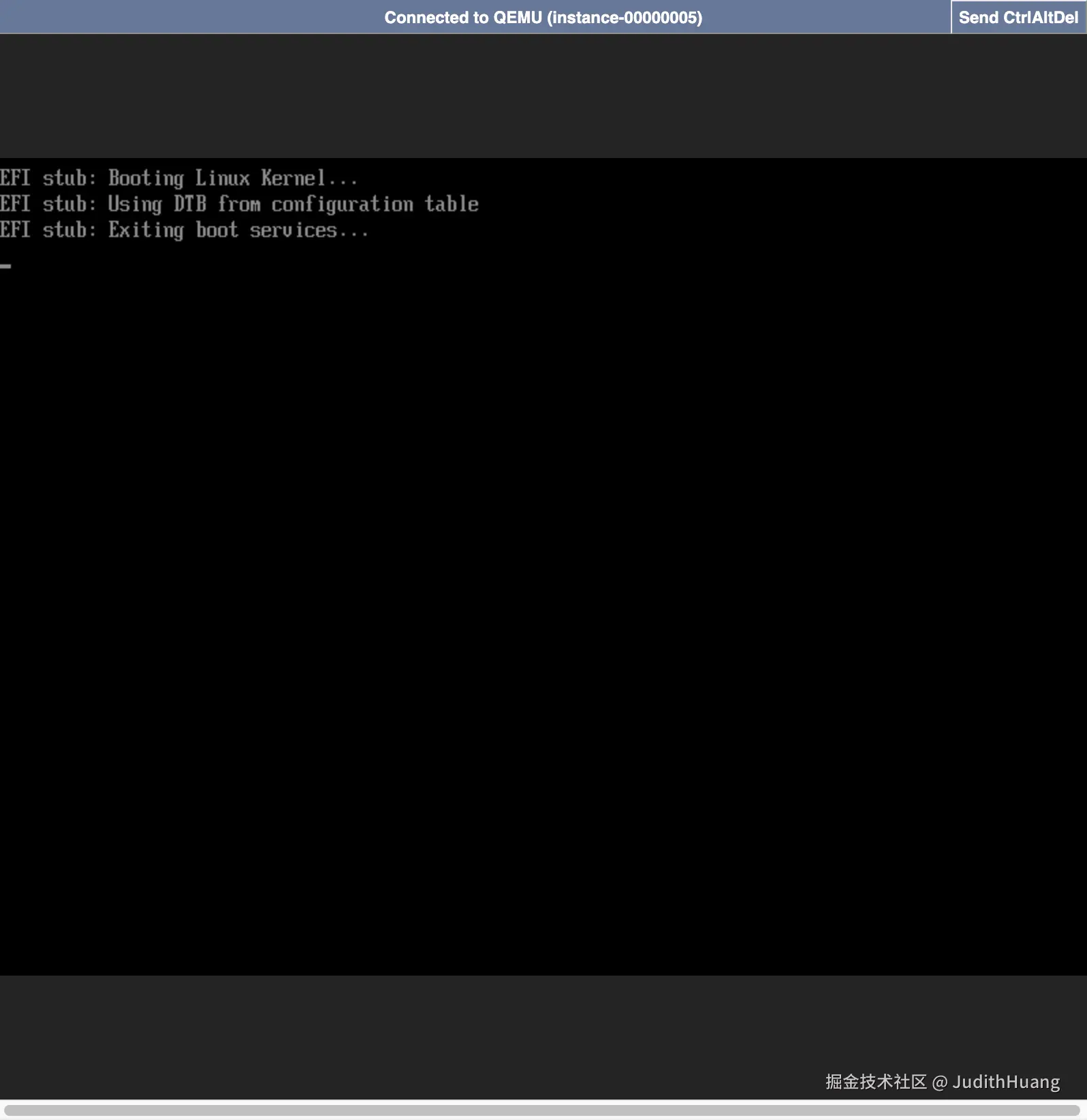

上图是第四种。固件把这三行画出来就退出了，后面没有驱动继续写这块显存，所以光标停住。同一时刻串口上已经是 vm1 login:。

1. 完全没画面：指定 64 位 CPU

Apple Silicon 上没有 KVM，virt_type 必须是 qemu。安装篇里如果只写了 cpu_mode = none，libvirt 认不出这颗主机 CPU，会退到 32 位的 cortex-a15，而 AAVMF 固件是 64 位的。虚机起不来，VNC 一直空。

改 /etc/nova/nova-cpu.conf 的 [libvirt]：

ini 复制代码

cpu_mode = custom
cpu_models = cortex-a72
virt_type = qemu

bash 复制代码

sudo systemctl restart devstack@n-cpu.service

已经创建的虚机不会跟着变，CPU 型号写在创建时的 domain 里。删掉重建。

2. GRUB 内存不够

aarch64 上这份 Cirros 的 GRUB 2.06，用 m1.nano（192MB）会报 error: out of memory。规格用 m1.tiny：1 vCPU、512MB 内存、1GB 磁盘。

3. 看得到登录行，但不是焦点问题

Nova 在 AArch64 上默认显卡是 virtio。x86 上这块显卡还能退回 VGA 文本模式，aarch64 的 virt 机器没有这条退路。

这张镜像带了 virtio-gpu.ko，所以能画出第一帧，vm1 login: 会出现在 noVNC 上。紧接着内核日志里有：

text 复制代码

virtio_gpu virtio5: [drm] drm_plane_enable_fb_damage_clips() not called

这之后的画面更新不再发给 QEMU，noVNC 停在那一帧。点上方灰条、点黑色区域，都不会出现字符。

也不要改成 bochs。Nova 允许这个名字，但这张镜像里没有 bochs.ko，控制台会直接黑。

4. 显卡改成 ramfb

ramfb 就是一块普通显存：客人往里写，VNC 就能看到，不依赖 virtio-gpu 那次刷新。这台机器上的 QEMU 和 libvirt 10 都认识它。挡住的是 Nova：VideoModel 的允许列表里没有 ramfb，AArch64 默认仍返回 virtio。

编辑 /opt/stack/nova/nova/objects/fields.py：

python 复制代码

class VideoModel(BaseNovaEnum):

    CIRRUS = "cirrus"
    QXL = "qxl"
    VGA = "vga"
    VMVGA = "vmvga"
    XEN = "xen"
    VIRTIO = 'virtio'
    GOP = 'gop'
    NONE = 'none'
    BOCHS = 'bochs'
    RAMFB = 'ramfb'

    ALL = (CIRRUS, QXL, VGA, VMVGA, XEN, VIRTIO, GOP, NONE, BOCHS, RAMFB)

这是 DevStack 学习环境里的改动，生产集群不要手改计算节点源码。驱动齐全的云镜像（例如 Ubuntu）通常不必走这条路。

创建实例时，API、调度器、conductor、compute 各自用自己进程里 的允许列表做校验。只重启 nova-compute，创建会报：

text 复制代码

Invalid image metadata. Error: Field value ramfb is invalid

这几个都要重启。conductor 会等手头任务结束，停服务要一两分钟是正常的。

bash 复制代码

sudo systemctl restart \
  devstack@n-api.service \
  devstack@n-sch.service \
  devstack@n-cond-cell1.service \
  devstack@n-super-cond.service \
  devstack@n-cpu.service

然后把属性写到镜像上，删掉旧实例再创建。正在跑的虚机不会热更新显卡；从卷启动的实例更是在创建时就把型号写进 domain 了，改 Glance 对它无效。

bash 复制代码

source ~/devstack/openrc admin admin

openstack image set --property hw_video_model=ramfb cirros-0.6.3-aarch64-disk

openstack server delete vm1
openstack server create --flavor m1.tiny \
  --image cirros-0.6.3-aarch64-disk \
  --network shared --wait vm1

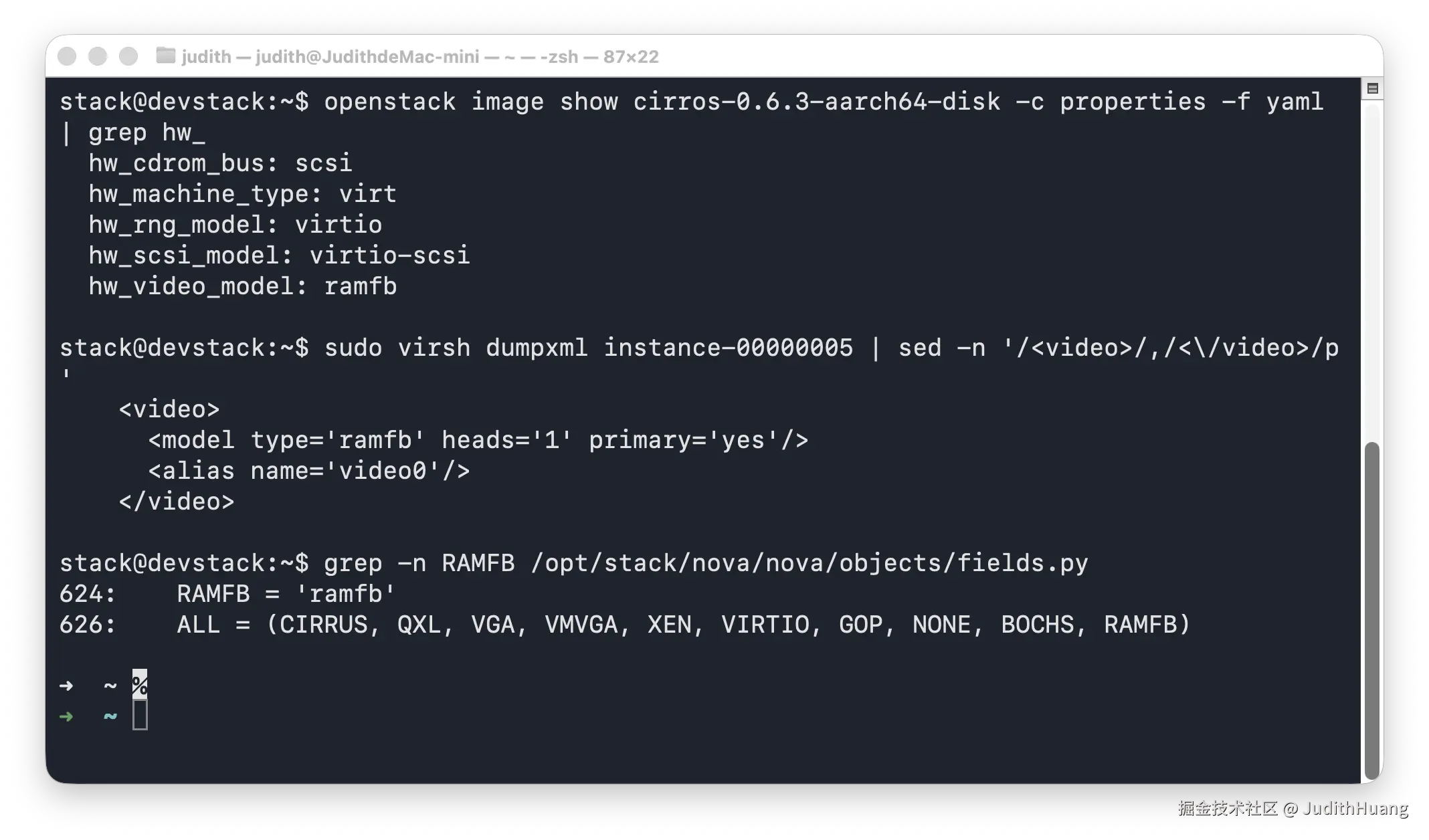

确认两处都是 ramfb：镜像属性，以及这台虚机的 domain XML。instance-00000005 只是这次的编号。

到这里，固件阶段的输出应该已经出现。如果仍停在下面这三行，继续第 5 节，不要再改显卡型号：

text 复制代码

EFI stub: Booting Linux Kernel...
EFI stub: Using DTB from configuration table
EFI stub: Exiting boot services...

5. 停在 EFI stub：补帧缓冲和 USB 键盘

ramfb 只保证固件能画。进内核之后，这张镜像把对应驱动裁掉了，所以是两件独立的事。

画面。 客人里有平台设备 simple-framebuffer.0，但没有 simplefb.ko / simpledrm.ko。内核把 EFI 帧缓冲转成了 simple-framebuffer，没有模块就绑不上，/sys/class/graphics 里只有 fbcon、没有 fb0。VNC 永远停在固件最后一帧。

键盘。 libvirt 给的是 USB 3 控制器 qemu-xhci 和 USB 键盘。这个内核编进了 EHCI / OHCI / UHCI，没有把 xHCI 编进去，Cirros 又把 xhci-pci.ko 裁掉了。/proc/bus/input/devices 里只有电源按钮。noVNC 的按键和 virsh send-key 都到不了虚机。

先在串口里看内核版本，模块包必须和它一致：

bash 复制代码

uname -r
# 5.15.0-117-generic

在 DevStack 那台 Ubuntu 上下这个 arm64 包并解开：

bash 复制代码

curl -fsS -o /tmp/linux-modules.deb \
  http://ports.ubuntu.com/pool/main/l/linux/linux-modules-5.15.0-117-generic_5.15.0-117.127_arm64.deb
mkdir -p /tmp/linux-modules
dpkg-deb -x /tmp/linux-modules.deb /tmp/linux-modules

要用的三个文件，都在 /tmp/linux-modules/lib/modules/5.15.0-117-generic/kernel/ 下面：

文件	作用
`drivers/usb/host/xhci-pci-renesas.ko`	`xhci-pci` 的依赖，必须先加载
`drivers/usb/host/xhci-pci.ko`	认出 qemu-xhci 和 USB 键盘
`drivers/video/fbdev/simplefb.ko`	把 ramfb 的显存接成 fb0

拷到虚机里的同一相对路径（/lib/modules/5.15.0-117-generic/kernel/...）。图形控制台还不能用时，用 virsh console 登录再拷；虚机关机后，也可以用 libguestfs 的 virt-copy-in 写进那块磁盘。

Cirros 开机时会跑 /etc/init.d/rcS，它执行 /etc/init.d/S??*。放一个真实文件，不要只放指向别处的符号链接：

bash 复制代码

sudo tee /etc/init.d/S15console-fix >/dev/null << 'EOF'
#!/bin/sh
insmod /lib/modules/5.15.0-117-generic/kernel/drivers/usb/host/xhci-pci-renesas.ko
insmod /lib/modules/5.15.0-117-generic/kernel/drivers/usb/host/xhci-pci.ko
insmod /lib/modules/5.15.0-117-generic/kernel/drivers/video/fbdev/simplefb.ko
EOF
sudo chmod 755 /etc/init.d/S15console-fix
sudo reboot

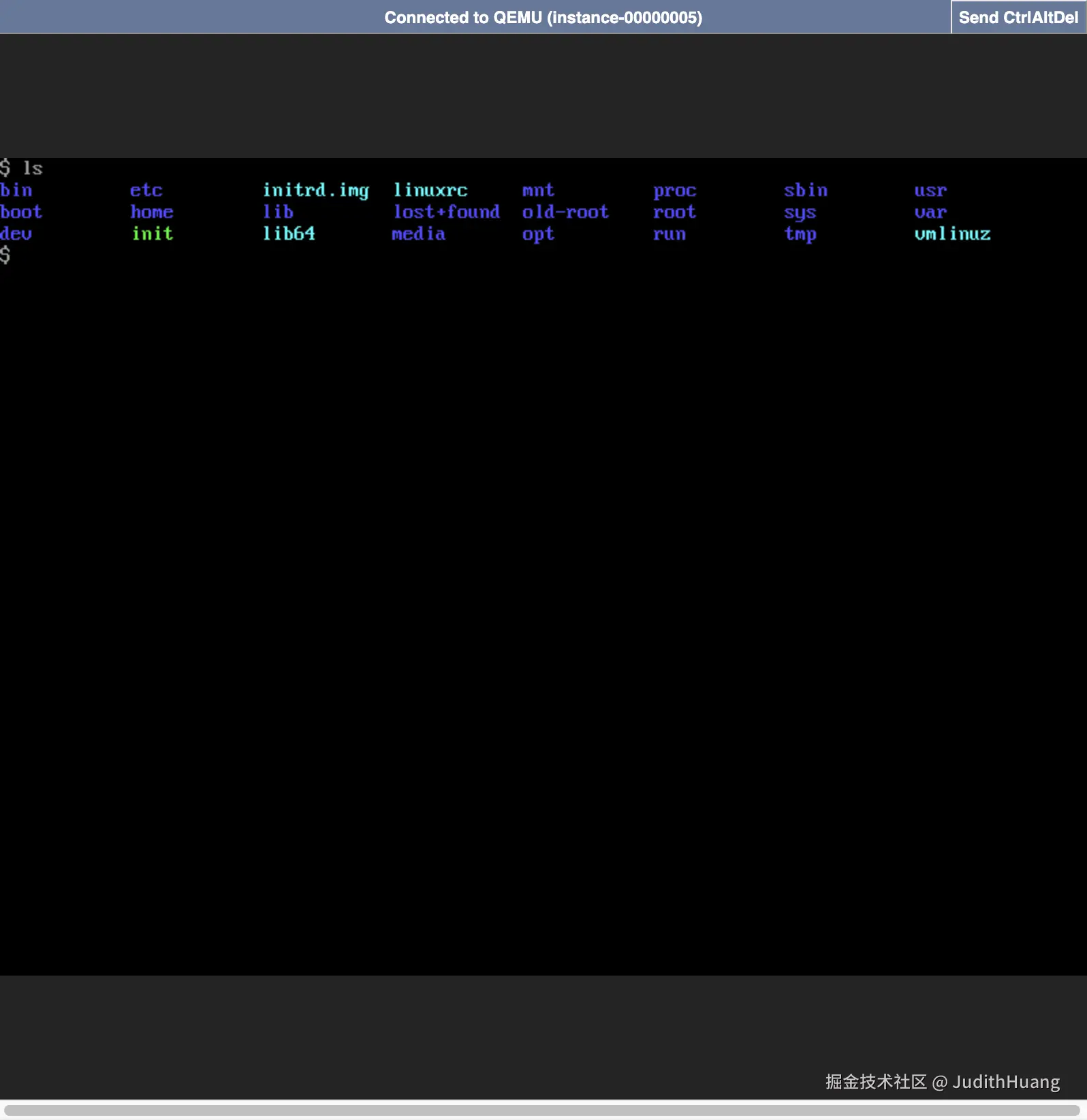

顺序不能反：先 renesas，再 xhci-pci，最后 simplefb。重启后打开控制台，先点一下黑色画面。用户名 cirros，密码 gocubsgo。

哪些算苹果芯片，哪些不算

现象	是不是 Apple Silicon 特有
没有 KVM，必须用 qemu；CPU 要指定 `cortex-a72`，否则会变成 `cortex-a15`	是。普通 x86，或带 KVM 的 ARM 服务器，不会走这条
aarch64 的 virt 机器没有 VGA 兼容显卡	是这套架构的事，不是 M 系列独有
virtio-gpu 画出一帧后不再刷新	这张 Cirros 内核的问题。同一镜像在别的 ARM 机器上一样
ramfb 停在 EFI stub，USB 键盘不存在	镜像裁掉了 `simplefb` 和 `xhci-pci`，同样不是芯片特有

CPU 型号和「不能用 KVM」按苹果芯片处理。显卡不刷新、键盘没有驱动，按这张 aarch64 Cirros 镜像处理。
