一块能稳定跑起来的 STM32 最小系统，说穿了就是：主控 + 电源去耦 + 晶振 + 复位 + 启动配置。本文结合自己画板的原理图与 PCB，把 STM32F103C8T6 最小系统的每个环节拆开讲清楚，适合刚入门嵌入式、第一次自己画板的同学参考。
一、为什么先做最小系统
STM32F103C8T6 号称 STM32 入门 "神片"（也是大家熟悉的 Blue Pill 主控）：
- 内核：Cortex-M3，最高 72MHz
- 存储：64KB Flash / 20KB SRAM
- 封装：LQFP-48（48 脚）
- 资源：多路串口、ADC、定时器，GPIO 覆盖 PA / PB 端口及 PC13
它外设丰富、资料多、价格便宜，是把 "芯片 → 原理图 → PCB → 下载程序" 整条链路跑通的绝佳起点。最小系统就是这一切的地基，地基不稳，后面加什么外设都白搭。
二、原理图详解

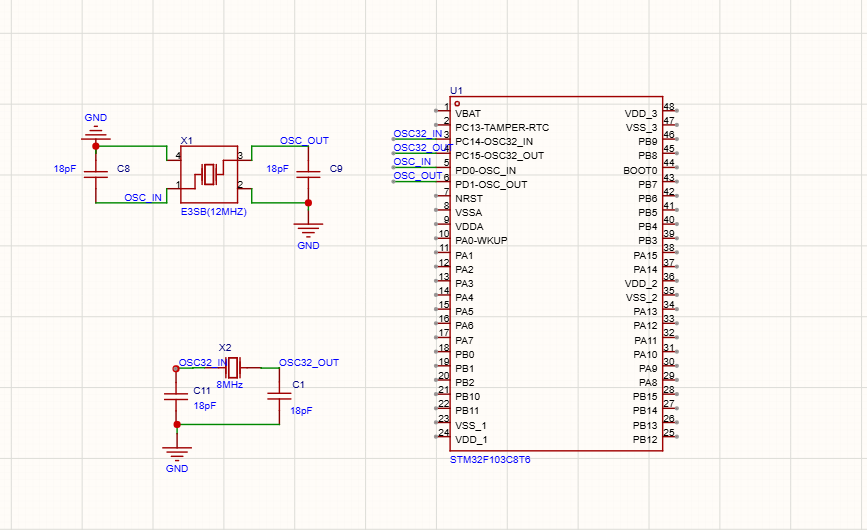

【插入原理图：STM32F103C8T6 + 双晶振电路】
1. 主控引脚分布
整颗芯片是 STM32F103C8T6，原理图里把引脚按功能分成了几类：
|------|-------------------------------------------|--------------|
| 功能分类 | 引脚 | 说明 |
| 主电源 | VDD_1 / VSS_1、VDD_2 / VSS_2、VDD_3 / VSS_3 | 多路数字电源 / 地 |
| 模拟电源 | VDDA / VSSA | ADC 专用模拟电源 |
| 备份电源 | VBAT | RTC 备份域供电 |
| 主晶振 | OSC_IN / OSC_OUT（PD0 / PD1） | 高速外部晶振 HSE |
| 低速晶振 | OSC32_IN / OSC32_OUT（PC14 / PC15） | RTC 外部晶振 LSE |
| 复位 | NRST | 复位输入 |
| 启动配置 | BOOT0 | 选择启动方式 |
| GPIO | PA0~PA15、PB0~PB15、PB8/PB9、PC13 | 全部引出，方便外接外设 |
2. 主晶振电路（HSE，高速外部时钟）
- 晶振 X1 = E3SB 封装，12MHz 无源晶振
- 接到主控的 OSC_IN（PD0）/ OSC_OUT（PD1）
- 晶振两端各接一只负载电容到地：C8、C9 = 18pF
- 作用：为系统提供稳定的高速外部时钟，内部倍频后得到 72MHz 系统时钟
负载电容小知识：两只电容分别接在晶振两端到地，取值通常结合晶振的负载电容 CL 和板级杂散电容估算，18pF 是 12MHz 晶振上很常见的取值。
3. RTC 低速晶振电路（LSE）
- 晶振 X2 接到 OSC32_IN（PC14）/ OSC32_OUT（PC15）
- 同样配负载电容 C1 / C1 = 18pF
- 作用：为 RTC 实时时钟提供精准的 32.768kHz 时钟源（走时精准的关键）
注意：PC14 / PC15 是芯片专用的低速晶振引脚，别当成普通 GPIO 用。
4. 电源与去耦（最容易被忽略的稳定性关键）
STM32F103C8T6 有多路电源脚：VDD_1 / VDD_2 / VDD_3、VDDA、VBAT。设计要点：
- 每个 VDD 引脚就近放一只 0.1µF（104）去耦电容，回路越短越好
- VDDA 模拟电源单独处理：串磁珠 + 加 1µF 滤波电容，保证 ADC 采样干净
- VBAT：没有备份电池时直接接 3.3V 即可
- 数字地与模拟地（VSSA）单点连接，避免数字噪声串进模拟域
5. 复位与启动配置
- NRST：复位引脚，一般配一只 100nF 电容 + 复位按键
- BOOT0：下拉接地（BOOT0 = 0），选择从主 Flash 正常启动
三、PCB 布局要点

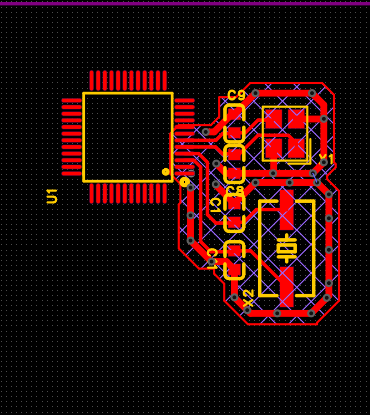

【插入 PCB 图：LQFP-48 扇出 + 晶振 / 去耦布局】
原理图画对只是第一步，PCB 布局直接决定晶振起不起振、ADC 准不准。这块板的布局重点：
- LQFP-48 扇出：四边引脚用细线均匀引出、打过孔，走线不要交叉打架，保证每根都清晰可控。
- 晶振就近 + 包地：晶振紧贴主控对应引脚，走线短而对称；晶振下方别走其他高速信号，用地把它 "包" 起来，减少干扰。
- 去耦电容贴电源脚：0.1µF 电容尽量靠近对应 VDD 引脚，把高频回路面积压到最小。
- 模拟地单点汇合：VDDA / VSSA 的地与数字地单点连接，避免地弹噪声窜入 ADC。
- 整板铺地：GND 大面积铺铜，降低电源阻抗，也有利于散热和 EMI。
一句话总结 PCB 原则：功率 / 晶振区和信号区分开放，去耦电容离脚越近越好，晶振走线越短越好。
四、最小系统必备清单
|--------|----------------------------------------|
| 部分 | 内容 |
| 主控 | STM32F103C8T6（LQFP-48） |
| 主晶振 | 12MHz 无源晶振 + 18pF × 2 |
| RTC 晶振 | 32.768kHz 晶振 + 负载电容 |
| 电源去耦 | 每个 VDD 配 0.1µF；VDDA 配 1µF + 磁珠 |
| 复位 | NRST 配 100nF + 复位按键 |
| 启动 | BOOT0 下拉，从主 Flash 启动 |
| 下载接口 | 引出 SWDIO / SWCLK（PA13 / PA14），用于程序下载调试 |
五、常见问题排查
|----------|--------------------------------------------|
| 现象 | 优先排查方向 |
| 晶振不起振 | 负载电容值是否合适、晶振是否虚焊、晶振走线是否太长 |
| 程序下载失败 | SWDIO/SWCLK 接线、BOOT0 配置、是否误进 Bootloader 模式 |
| ADC 采样不准 | VDDA 未滤波、地不干净、模拟地未单点连接 |
| 功耗异常偏高 | NRST 未正确上拉、BOOT 引脚悬空未处理 |
| 程序频繁跑飞 | 去耦电容缺失或离电源脚太远、电源纹波过大 |
六、总结
STM32 最小系统看起来元件不多，但晶振走线、去耦电容位置、地的处理这些细节，恰恰是决定板子 "一上来就能跑" 还是 "反复调不亮" 的关键。把这一套吃透，后面再去加串口、OLED、传感器、电机驱动，都有了一块稳定的底座。
如果你也在画自己的第一块 STM32 板，欢迎对照本文逐项核对，有问题评论区一起交流。
