前言

前面章节我们学习了 IP 协议相关知识，了解了网络层依靠 IP 地址完成跨网段寻址，依靠路由表确定报文转发的下一跳。但 IP 地址只能确定报文要去往哪个网段，想要在同一个局域网内把数据交付到相邻设备，还需要底层的数据链路层来完成相邻节点的传输，这就需要 MAC 地址来完成二层寻址。

本章我们就进入数据链路层的学习，从以太网基础、帧格式、碰撞机制入手，讲解 MTU 对上层 TCP、UDP、IP 协议带来的影响，理解 IP 分片与 MSS 协商的底层逻辑。之后重点学习 ARP 协议，搞懂 ARP 如何完成 IP 地址到 MAC 地址的解析，梳理 ARP 报文交互流程、缓存管理机制，并且结合 Linux 内核源码，从arp_rcv、arp_process函数看内核处理 ARP 报文的完整逻辑。学习完本章，你能够打通网络层与数据链路层之间的衔接关系，理解 IP 寻址和 MAC 寻址分工协作的完整逻辑，为后续网络编程和内核网络源码学习打下扎实基础。

一、数据链路层基础与以太网

1.1 数据链路层的核心作用

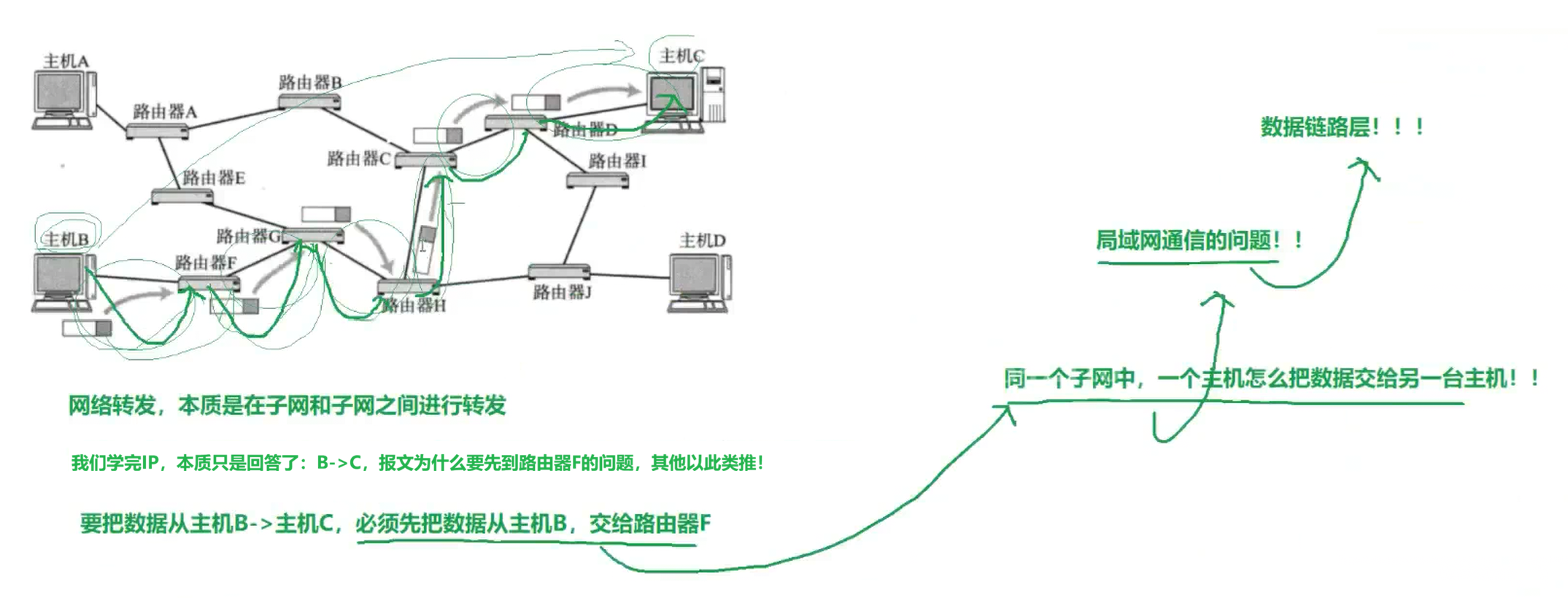

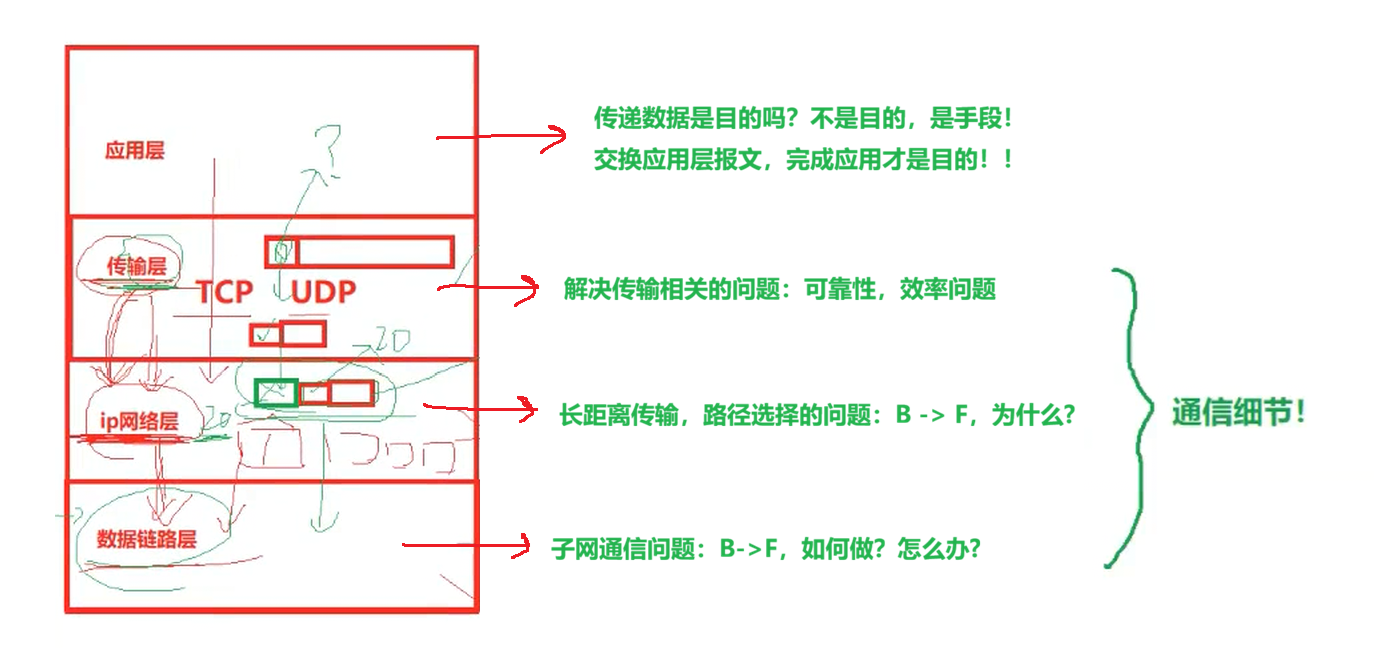

我们可以对比网络层与数据链路层的职责来理解：

  • 网络层（IP）： 确定数据传输完整的起点和终点，解决去哪里的问题，负责端到端的寻址。
  • 数据链路层（MAC）： 定义单次链路传输的起点与终点，解决怎么去下一跳的问题，负责相邻节点之间的数据交付。

1.1.1 IP 寻址与 MAC 寻址：唐僧取经类比

用唐僧取经的例子可以很形象理解二者的分工：IP 地址就像全程路线地图，代表从长安到西天的完整路径，用来规划整条传输路径，判断下一站要去往哪个网段；MAC 地址就相当于白龙马这类交通工具，负责完成当前这一段链路的传输。

只知道 IP 地址，相当于拿到地图，知道最终目的地以及下一跳是哪个设备。但在当前局域网内发送以太网帧，必须填写目的 MAC。只有地图，没有对应的 MAC 地址，就好比唐僧知道目的地西天，但是没有白龙马，无法走完当前这一段路程，数据帧也就无法在局域网中投递。 IP 负责跨网段的端到端寻址，决定报文整体走向；MAC 只负责相邻一跳的二层交付。知道 IP，只能确定方向；拿到 MAC，才能把帧在当前局域网送到下一个网卡。ARP 协议，就是用来根据 IP 查询对应 MAC 地址的机制。

1.1.2 路由器解包与重封装原理

这也就解释了报文每经过一台路由器，都需要解包、再次封装的原因。 路由器收到以太网帧后，首先剥离二层帧头，取出里面的 IP 报文。读取 IP 头部里的目标 IP，查询自身路由表，判断报文的下一跳地址。解包的核心目的，就是拿到目标 IP，查表确定下一站该去往哪里。

确定下一跳之后，需要重新封装二层帧：通过 ARP 拿到这个下一跳对应的 MAC 地址，生成新的以太网头部，更新源 MAC 和目的 MAC，再重新封装成新的数据帧，从对应网卡转发出去。 简单概括：解包是为了看 IP、找下一跳；重新封装是为了填入新链路所需的 MAC 地址，适配当前这一段局域网的二层传输。

注意： 普通路由转发场景下，IP 报文的源 IP、目的 IP 不会改变，只会修改 TTL；变化的只有二层以太网帧头。NAT 场景才会修改源 IP 地址。

1.2 认识以太网

以太网并不是某一种实体物理网络，而是一套综合性技术标准，同时定义了数据链路层和物理层的规范。

  • **物理层：**规定传输介质默认使用双绞线，支持 10M/100M/1000M 等传输速率。
  • **数据链路层：**定义以太网帧格式、介质访问控制方式（CSMA/CD）等规则。

以太网是当前应用最广泛的局域网技术。同期还有令牌环网、无线 LAN 等局域网方案，令牌环网依靠令牌作为信道访问凭证，令牌类似操作系统的互斥锁，依靠令牌流转实现信道独占，规避以太网的碰撞缺陷。但以太网凭借简单、高效的特点，占据了局域网的绝对主导地位。

1.3 以太网（Ethernet II）标准帧格式详解（RFC 894）

以太网帧是数据链路层的基本传输单元，完整 MAC 帧结构： 6字节目的MAC + 6字节源MAC + 2字节类型 + 46~1500字节数据载荷 + 4字节CRC校验

字段 长度（字节） 作用
目的 MAC 地址 6 接收方网卡的硬件物理地址
源 MAC 地址 6 发送方网卡的硬件物理地址
类型 2 标识上层承载的协议类型：0x0800=IPv4，0x0806=ARP，0x8035=RARP
数据载荷 46~1500 上层协议数据，如 IP 报文、ARP 报文
CRC 校验 4 循环冗余校验，检测链路传输过程中是否出现数据损坏

关键细节

  1. MAC 地址：一共 48 位（6 字节），是网卡出厂固化的全球唯一物理地址，格式示例：08:00:27:03:fb:19。虚拟机 MAC 可能出现冲突，部分网卡支持手动修改 MAC 地址。
  2. 数据载荷长度限制
    • 最大 1500 字节：也就是 MTU（最大传输单元），当载荷超过 1500 字节，就需要在网络层进行 IP 分片。
    • 最小 46 字节：如果上层数据不足 46 字节，底层会自动填充 PAD 无用数据补齐最小长度。接收方依靠 IP 首部总长度字段区分有效数据和填充的 PAD。

1.4 数据碰撞、碰撞域与 CSMA/CD

以太网属于共享介质网络，同一个局域网就是一个碰撞域。在同一个碰撞域内，同一时刻只允许一台主机发送数据帧，信道属于临界共享资源。

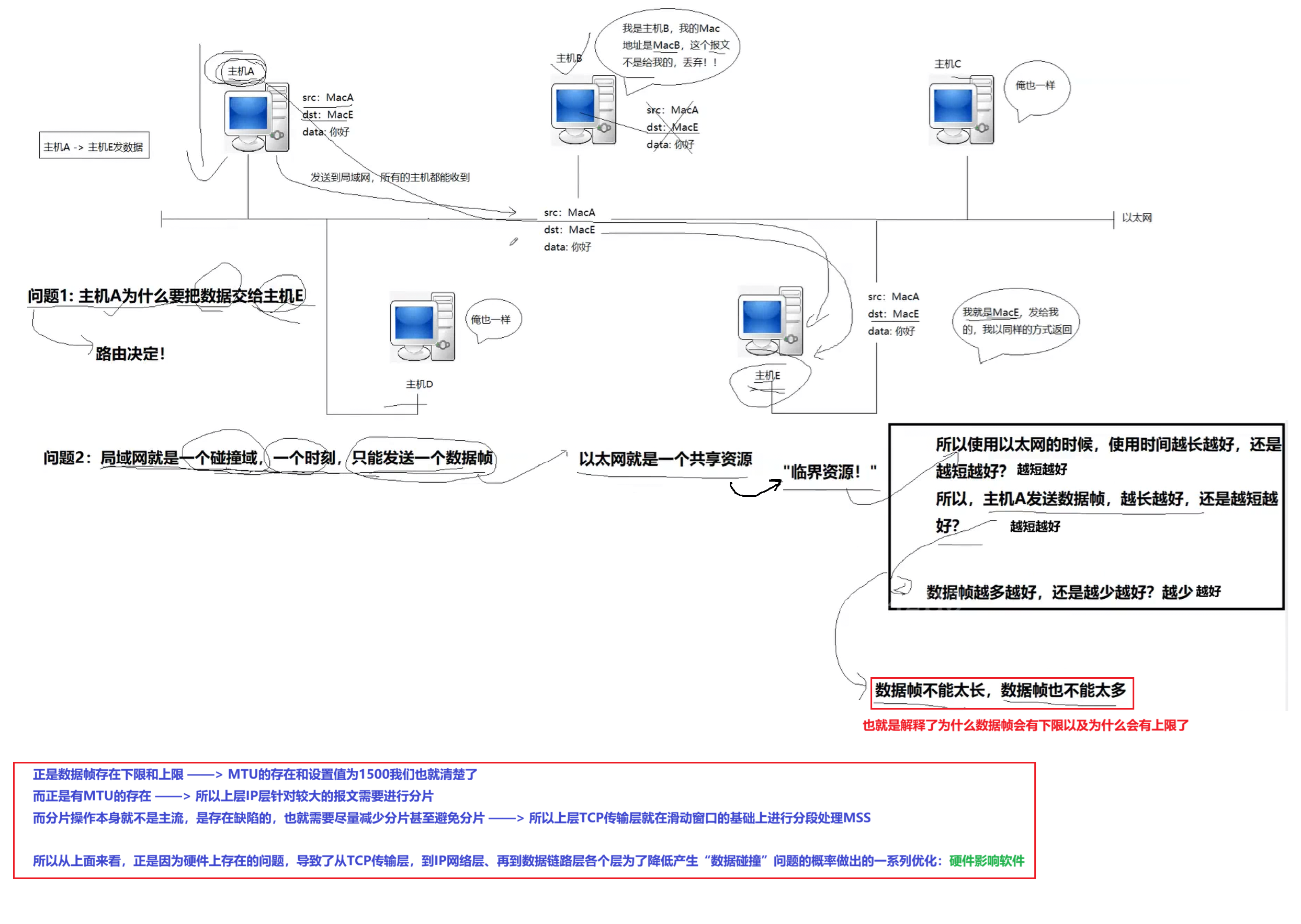

问题 1：主机 A 为什么要把数据交给主机 E？

主机 A 决定把数据交付给主机 E，是 IP 层查找路由表得出的结果。 主机 A 拿到目标 IP 后，查询本机路由，判断目标主机 E 和自己处于同一局域网。IP 协议负责端到端寻址，确定通信的两端；IP 层确定目标主机是 E 之后，会委托链路层完成局域网内的数据交付。

链路层需要填写二层头部：源 MAC 为 MacA，目的 MAC 为 MacE，封装成以太网帧发送到局域网。这个帧会广播到局域网内所有主机，主机 B、C、D 收到后，比对目的 MAC 地址，发现不是自身 MAC，直接丢弃报文；只有主机 E 匹配到目的 MAC，接收这份数据，并以同样的二层广播方式返回应答。

简单区分：IP 路由用来找到目标主机，MAC 地址用来在同一个局域网内把帧送到目标网卡。

问题 2：使用以太网时，数据帧越长越好，还是越短越好？数据帧越多越好，还是越少越好？

答案：帧越短越好，帧越少越好。

以太网信道是共享临界资源，同一时刻只能传输一个数据帧。

  • **如果单个数据帧很长：**会长时间占用信道，其他主机都不能发送报文，极易引发数据碰撞；
  • **如果单个数据帧很短：**会产生大量零碎的小帧，主机需要频繁抢占信道，同样会增大碰撞发生的概率。

综合来看： 以太网帧不能太长，也不能太短 ，因此以太网规定 了帧长度的上下限 ，也就是 MTU。

MTU 上限 1500 字节，限制单帧最大载荷，避免长时间占用链路；同时存在最小帧长 46 字节，保证可以正常检测碰撞。

1.4.1 CSMA/CD 碰撞处理机制

由于局域网是共享介质的，多台主机同时发送数据会产生数据碰撞，导致数据损坏。以太网采用 CSMA/CD（载波监听多路访问 / 碰撞检测）机制解决这个问题：

  1. 载波监听：发送数据前先监听信道是否空闲。
  2. 碰撞检测：主机发送数据时同步监听信道电平，硬件 + 软件配合实时检测是否发生碰撞；一旦检测碰撞，发送方立刻丢弃当前发送的错误帧。
  3. 碰撞避让：执行随机等待算法，等待随机时长后重新尝试发送；随机延时可以大幅降低二次碰撞概率。
  4. 超时重传：链路层内置重传机制，避让等待结束后重新发送报文。

1.5 MTU 对上层 IP、UDP、TCP 三层协议的差异化影响

MTU（最大传输单元）是数据链路层对上层数据的最大长度限制，以太网标准 MTU=1500 字节。底层链路 MTU 的限制，会对网络层 IP、传输层 UDP 与 TCP 产生不同的影响。

1.5.1 MTU 对 IP 协议：IP 分片机制

当 IP 报文整体长度大于出口链路 MTU 时，网络层会自动将原始 IP 报文拆分为多个 IP 分片包。

  • **分片标识：**由同一个原始 IP 拆分出来的所有分片，IP 首部 16 位标识 ID 完全一致，用来标识属于同一个原始报文。
  • **标志位：**IP 首部 3 位标志段，第 2 位代表是否允许分片，第 3 位为结束标记，1 代表最后一个分片，0 代表中间分片。
  • **片偏移：**标识分片数据在原始完整 IP 报文中的偏移位置，接收端依靠该字段把分片按顺序重组。
  • 重组规则：目标主机网络层依靠标识、标志位、片偏移完成分片重组；任意一个分片丢失，整份 IP 报文重组失败。IP 协议本身不提供重传能力，需要由上层协议负责数据补发。报文跨异构网络传输时，途经路由器还可能对已经分片的报文执行二次分片。
1.5.1.1 MTU 与 IP 分片的特点

MTU 是数据链路层规定的单次帧最大承载数据长度。网络路径上每一台路由器的数据链路层 MTU 配置可以互不相同。

如果发送主机所在链路 MTU 为 1500 字节，主机发出的 IP 报文最大就是 1500 字节。但报文在转发途中，若经过某一段链路的 MTU 小于 1500，途经的路由器收到报文后，会自主对这个 IP 报文执行分片。

由此可见：IP 分片不一定由发送主机完成，也可能在网络传输中途由路由器进行分片。
可以类比快递打包：IP 层相当于寄件人，把携带目标地址的包裹交给链路层投递。包裹过大超过货车运载上限，就拆分成多个小包裹分别运输；收件人收到所有小包裹之后，再依据包裹上的编号，重新组装成完整包裹。只要任意一个小包裹丢失，整份快递就无法复原。

1.5.2 MTU 对 UDP 协议

以太网 MTU=1500，扣除 20 字节默认 IP 首部 + 8 字节 UDP 首部，UDP 应用数据安全上限为 1472 字节。 当应用发送 UDP 数据大于 1472 字节时，网络层会强制进行 IP 分片。

UDP 本身没有可靠重传机制，分片之后只要任意一个分片丢失，就会直接导致整段数据报废。 因此在 UDP 业务开发中，尽量控制单包数据小于 1472 字节，规避分片带来的丢包风险。

1.5.3 MTU 对 TCP 协议：MSS 最大报文段尺寸

1.5.3.1 MSS：TCP 最大段尺寸

MSS 全称最大段尺寸，代表 TCP 单个报文段能够承载的最大应用数据长度。

  • MSS 是 TCP 传输层的概念，TCP 报文段里承载的数据部分不能超过 MSS。
  • 不同主机配置的 MSS 可以不一样。
  • MSS 信息放在 TCP 头部的变长选项中（kind=2），在 SYN 报文中携带。

理想情况下，MSS 取值要保证封装 IP 首部之后，整个 IP 报文不会触发 IP 分片，而这个上限最终受底层链路 MTU 约束。

1.5.3.2 MSS 协商机制（三次握手协商）
协商存在的必要性

举个例子：发送方 MSS=1460，封装后 IP 报文总长 1500 字节，在发送端不会分片。但接收方 MSS 只有 1000。如果发送方直接按 1460 发送，接收方无法处理。

根源问题：通信双方一开始不知道对方支持的 MSS 上限。

协商流程

TCP 在三次握手建立连接阶段 完成MSS 协商：

  1. 通信双方在发送 SYN 报文 时，在TCP 选项字段填入自己支持的 MSS。
  2. 双方获取到彼此的 MSS 之后，选取两者中较小的值 ，作为本次连接通信使用的最终 MSS。
  3. 后续发送 TCP 数据时，单次应用数据不超过这个协商后的 MSS。

沿用上面例子，协商后 MSS 取 1000，封装 IP 头部后 IP 报文总长不超过 1040 字节。报文整体体积变小，大幅降低报文在传输途中被路由器分片的可能性。

1.5.3.3 MSS 与 MTU 的关系

MTU 属于数据链路层，代表一帧能承载的 IP 报文最大总长度；MSS 属于传输层，代表 TCP 报文段中纯应用数据的最大长度。 简单换算关系：MTU = IP首部(默认20字节) + TCP首部(默认20字节) + MSS。 常见以太网 MTU=1500，默认场景下 MSS=1460。

MSS 的设计目标，就是尽量让组装后的 IP 报文长度小于链路 MTU，从源头避免 IP 分片。

补充 ：IP 分片有明显缺陷，分片报文只要任意一个分片丢失，整个报文就必须全部重传。TCP 通过 MSS 协商，就是为了尽量规避 IP 分片，提升传输可靠性。

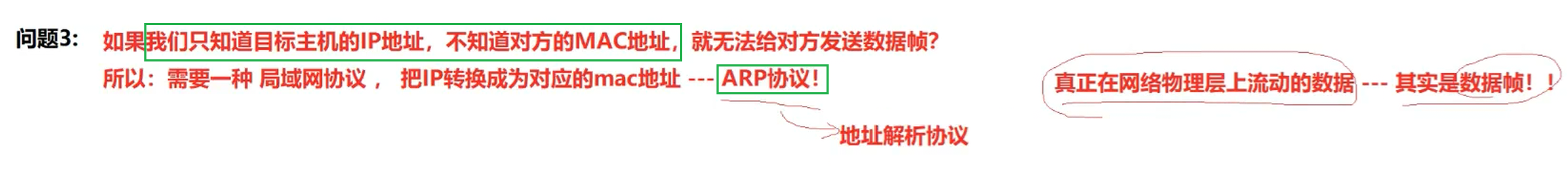

二、已知 IP，未知对应 MAC：引出 ARP 协议

主机依托路由表只能查询到下一跳设备的 IP 地址（如默认网关 IP），无法直接获取网关硬件 MAC 地址 ；链路层封装 MAC 帧必须填写目的 MAC 地址，缺少 MAC 则无法组装帧、无法在局域网发送数据，由此诞生 ARP 协议。

2.1 ARP 协议的基础定位与核心作用

2.1.1 为什么需要 ARP？（网络分层与寻址困境）

  • 逻辑地址与物理地址的割裂 ：在网络通信中，上层应用程序（如浏览器）只认识目标的 IP 地址 （逻辑地址，如 192.168.1.2），这用于在全球网络中定位目标主机所在的位置。但是，数据要在实际的物理线路上传输，数据链路层（以太网）只认识 MAC 地址 （物理地址，如 08:00:27:03:fb:19）。

  • 数据帧的接收过滤 ：网卡在接收数据帧时，会优先校验帧头部的目标 MAC 地址(这里说法存在一定问题，后续讲解 ARP 请求与应答的时候再修正)。如果目标 MAC 不是自己的（或者不是广播地址），网卡会直接丢弃该数据帧。因此，在发送数据之前，必须知道目标主机对应网卡上的 MAC 地址。

  • ARP 的核心作用 ：在正式数据传输前，建立 IP 逻辑地址与 MAC 物理地址的映射对照表，补齐二层寻址必需的硬件地址信息。

2.1.2 ARP 的协议分层定位

  • 层级归属 ：ARP 无法被单一划分至网络层或数据链路层。它位于数据链路层和网络层之间。

  • 封装结构 ：它处在 MAC 帧的上层，和 MAC 帧构成同模块上下级关系。ARP 报文不能"裸包"在局域网传输，必须整体封装进 MAC 帧的数据载荷字段，依托数据链路层完成物理传输。

  • 运行特性：协议运行全程不与用户应用进程直接交互，IP 与 MAC 的地址映射管理工作由操作系统内核自主完成。

  • 适用范围 ：ARP 是基于局域网广播机制设计的二层协议，原生依托以太网物理广播特性完成报文交互。跨广域网的数据传输过程中，每一台中转路由设备获取下一跳 IP 后，依旧会在对应接口所在局域网触发 ARP 解析。

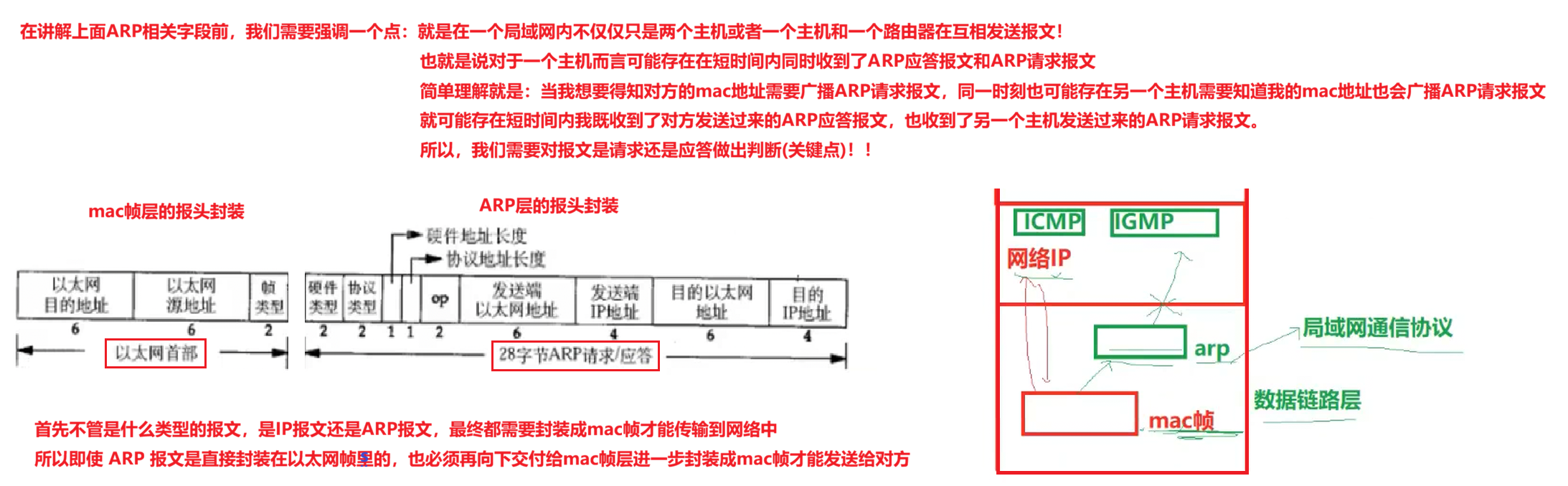

2.2 ARP + 以太网整体帧结构详细拆解

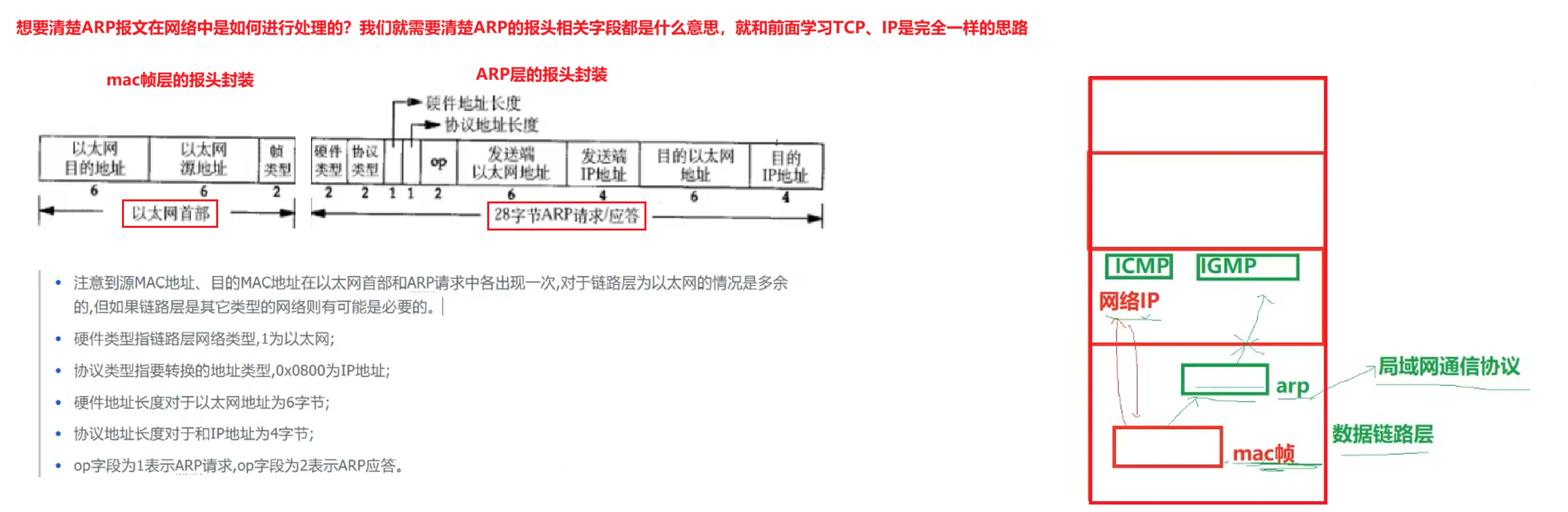

在以太网环境中，ARP 报文不能"裸包"传输，必须封装进以太网帧中。一个完整的 ARP 以太网帧由三段组成：14 字节以太网首部 + 28 字节 ARP 载荷 + 4 字节 CRC 帧校验序列。

2.2.1 外层信封：14 字节以太网首部（数据链路层硬件解析）

这部分由网卡等链路层硬件直接解析，固定拆分为三个字段：

  1. 目的 MAC 地址（6 字节） ：

    ARP 请求报文 ：填写全 F 广播地址 FF:FF:FF:FF:FF:FF，表示该帧需要被局域网内所有主机接收。

    ARP 应答报文：填写请求主机的真实单播 MAC 地址，表示只发给特定目标。

  2. 源 MAC 地址（6 字节）：固定填充当前发送主机自身网卡的 MAC 地址。

  3. 帧类型（2 字节） ：标识上层载荷协议。ARP 固定为 0x0806，普通 IP 报文固定为 0x0800。

2.2.2 内层信纸：28 字节 ARP 载荷（操作系统 ARP 程序解析）

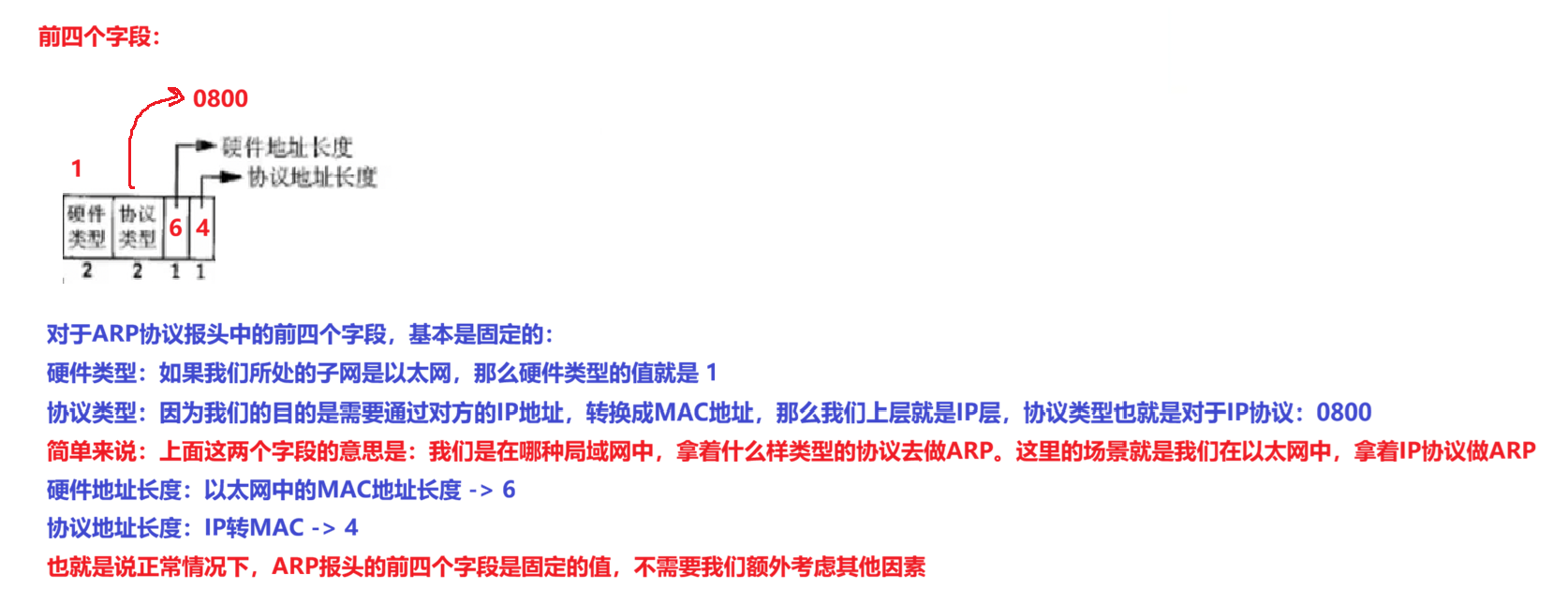

2.2.2.1 ARP 报文的前四个固定字段

对于以太网 + IPv4 环境，ARP 请求/应答的头部前四个字段是固定的：

  • 硬件类型（2字节） ：值为 1，代表以太网。

  • 协议类型（2字节） ：值为 0x0800，代表 IPv4 协议。

  • 硬件地址长度（1字节） ：值为 6，代表 MAC 地址长度。

  • 协议地址长度（1字节） ：值为 4，代表 IPv4 地址长度。

    这四个字段共同定义了：在以太网中，使用 IPv4 协议进行地址解析。

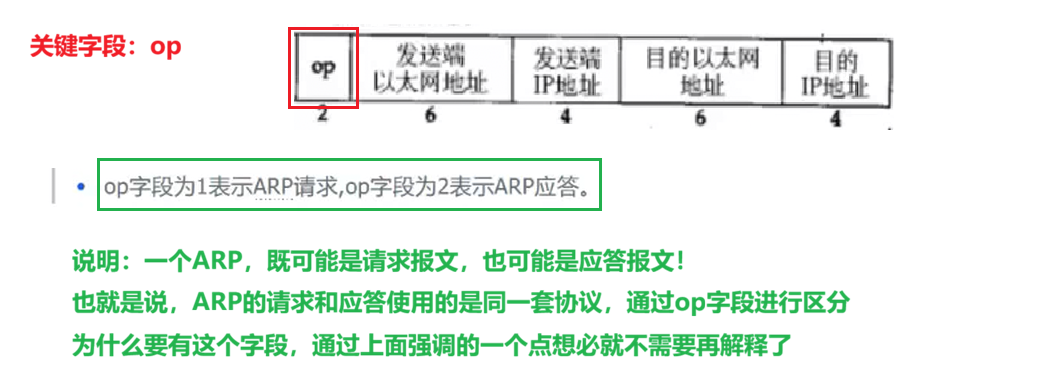

2.2.2.2 操作码（Op）字段

操作码字段（2字节）用于区分 ARP 报文的类型：

  • 值为 1：表示 ARP 请求（Request）。

  • 值为 2：表示 ARP 应答（Reply）。

    ARP 请求和应答使用完全相同的报文结构，仅通过此字段区分。

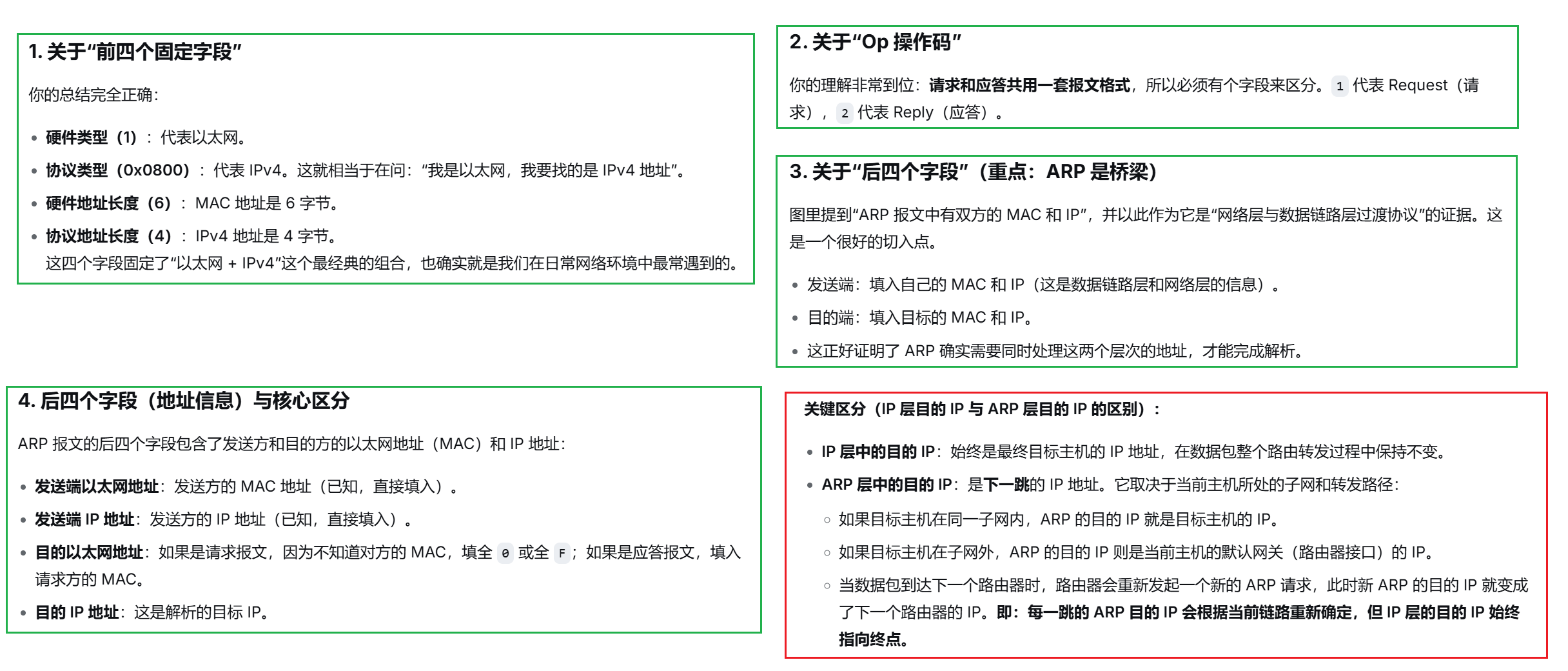

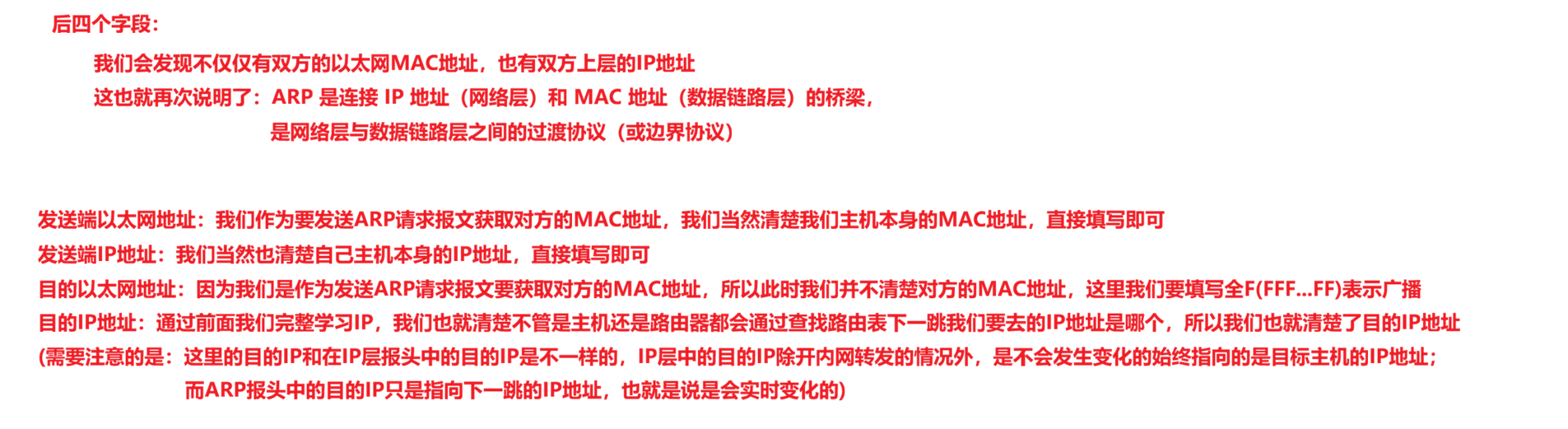

2.2.2.3 后四个字段（地址信息）

ARP 报文的后四个字段包含了发送方和目的方的以太网地址（MAC）和 IP 地址：

  • 发送端以太网地址：发送方的 MAC 地址（已知，直接填入）。

  • 发送端 IP 地址：发送方的 IP 地址（已知，直接填入）。

  • 目的以太网地址 ：如果是请求报文，因为不知道对方的 MAC，填全 0 或全 F；如果是应答报文，填入请求方的 MAC。

  • 目的 IP 地址：这是解析的目标 IP。

2.2.2.4 IP层目的IP 与 ARP层目的IP 的区别

  • IP 层中的目的 IP：始终是最终目标主机的 IP 地址，在数据包整个路由转发过程中保持不变。

  • ARP 层中的目的 IP ：是下一跳的 IP 地址。它取决于当前主机所处的子网和转发路径：

    • 如果目标主机在同一子网内，ARP 的目的 IP 就是目标主机的 IP。

    • 如果目标主机在子网外，ARP 的目的 IP 则是当前主机的默认网关（路由器接口）的 IP。

    • 当数据包到达下一个路由器时，路由器会重新发起一个新的 ARP 请求，此时新 ARP 的目的 IP 就变成了下一个路由器的 IP。

      即：每一跳的 ARP 目的 IP 会根据当前链路重新确定，但 IP 层的目的 IP 始终指向终点。

2.2.3 双层 MAC 地址重复的设计原因

以太网环境下以太网首部 MAC 和ARP 载荷内部 MAC数据重复看似冗余，本质是协议为兼容令牌环等非以太网异构网络。异构链路中两处 MAC 字段作用不一致，无法省略；同时遵循计算机网络分层思想做拆分：

  • 以太网首部的 MAC 地址是给网卡和交换机看的，决定帧在物理上要发给谁
  • ARP 数据部分的 MAC 地址是给操作系统的 ARP 协议看的，用于更新 ARP 缓存表

2.3 ARP 请求、应答交互流程

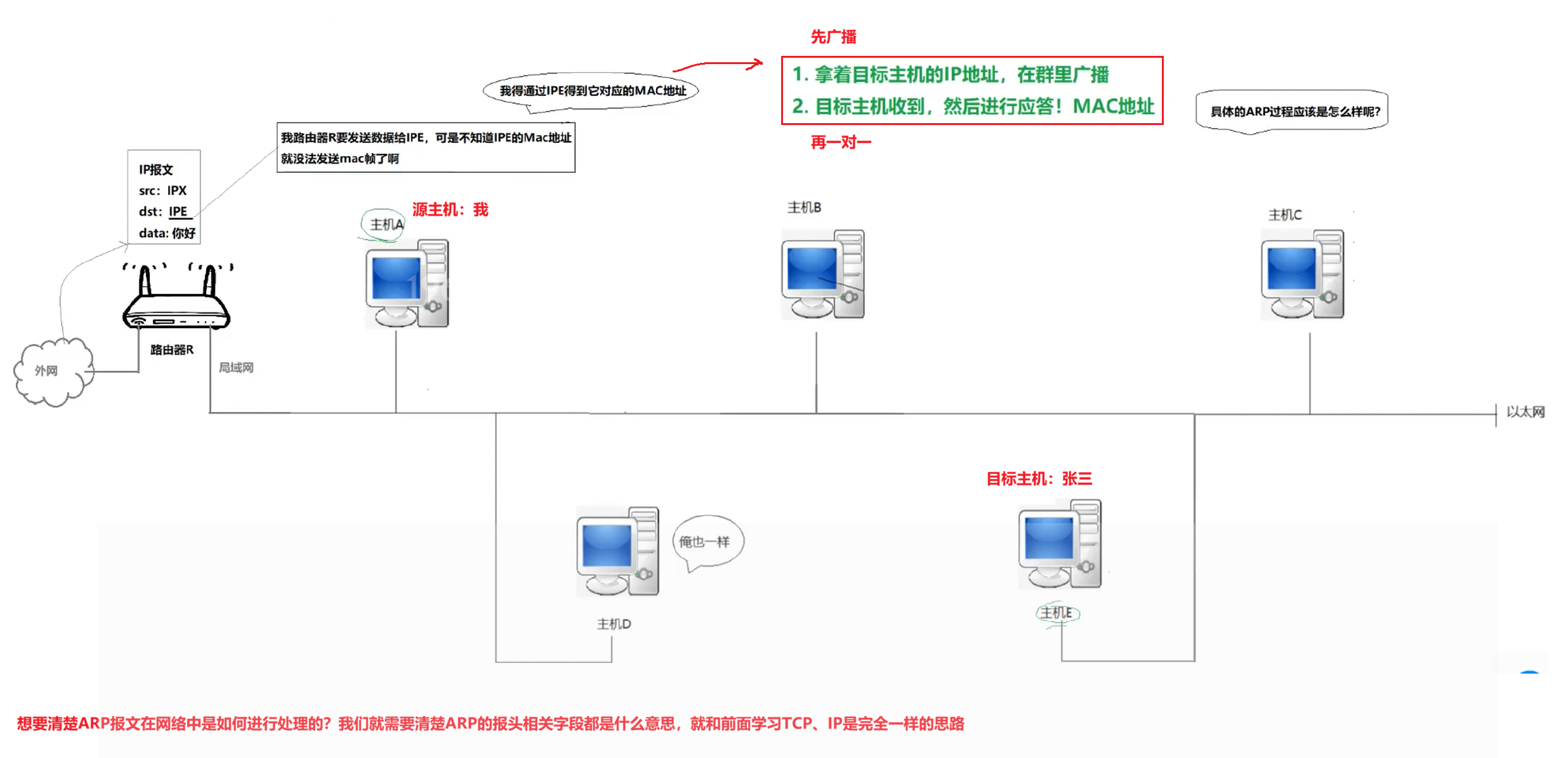

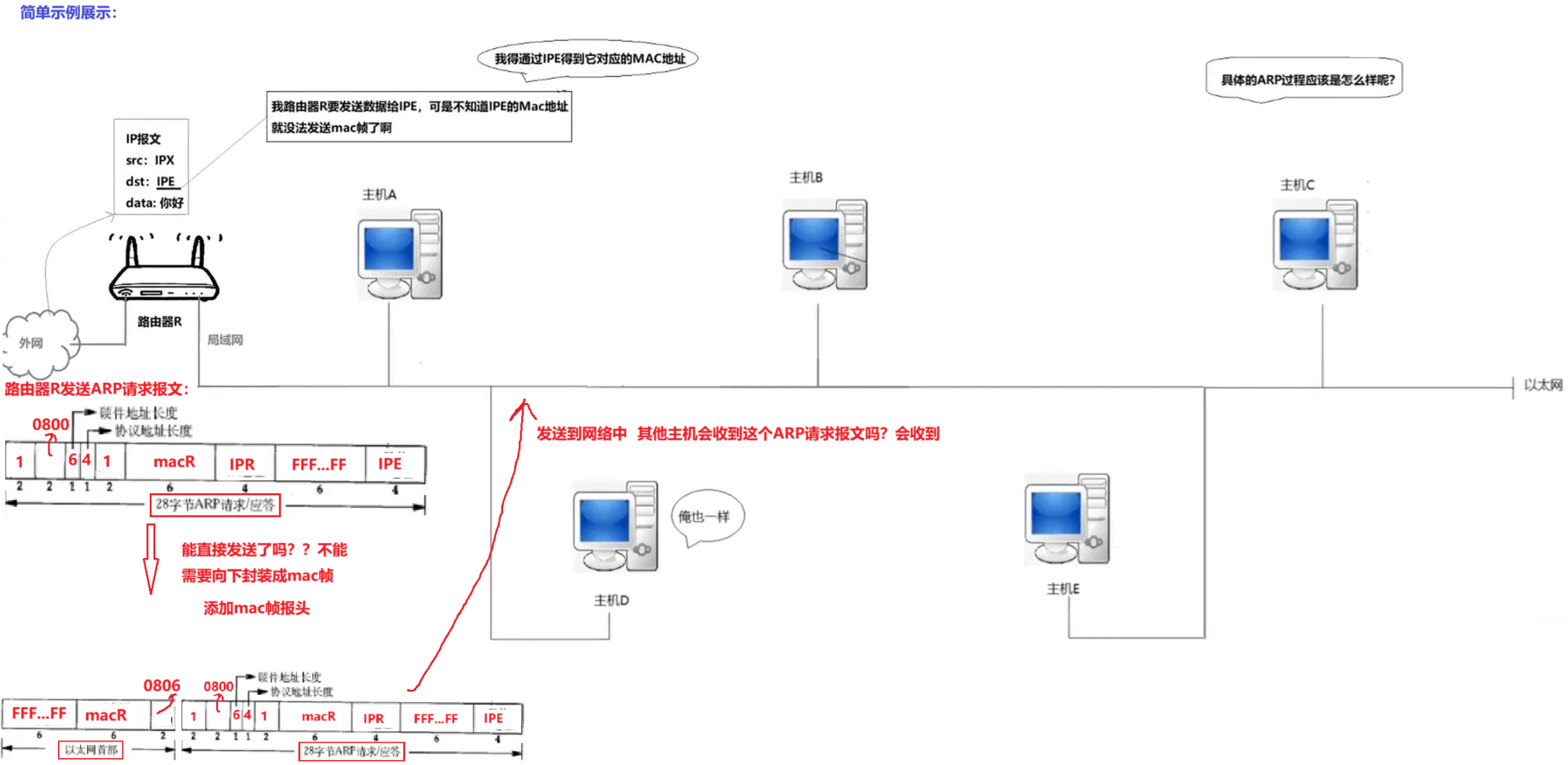

以路由器 R 访问同网段主机 E 为例，R 已知 E 的 IP、无 E 的 MAC 缓存条目，完整触发一次标准 ARP 交互。

2.3.1 ARP 请求报文封装与全网广播

  1. 组装 ARP 载荷 ：硬件类型 1、协议 0x0800、地址长度 6/4、op=1，发送端写入 MACR、IPR，目的 IP 填 IPE、目的 MAC 全 0 填充；

  2. 封装以太网帧 ：首部目的 MAC 为全 F 广播，源 MAC=MACR，帧类型 0x0806，尾部附加硬件 CRC 校验；

  3. 整帧在局域网广播：网段内所有主机网卡接收该数据帧。

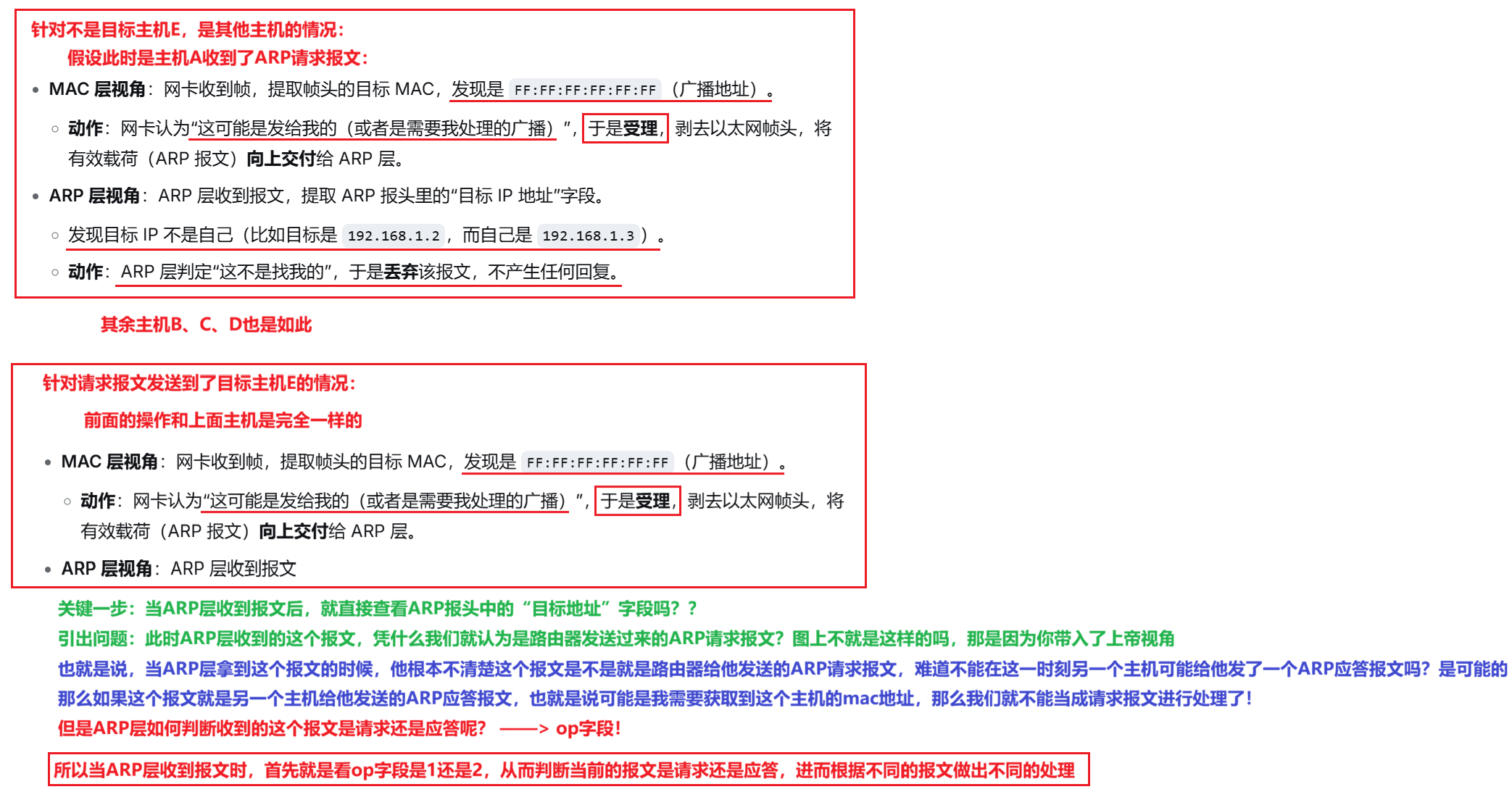

2.3.2 局域网主机处理请求报文

非目标主机的处理逻辑（以主机 A 为例）

当这个广播 ARP 请求发送到局域网后，局域网内的所有主机都会在物理层面收到这个电信号。

  • MAC 层视角（第一道门卫）：

    • 主机 A 网卡收到帧，提取帧头的目标 MAC，发现是 FF:FF:FF:FF:FF:FF（广播地址）。

    • 动作 ：MAC 层判定"这是需要我处理的广播"，于是受理。剥去以太网帧头，将有效载荷（ARP 报文）向上交付给 ARP 层。

  • ARP 层视角（第二道门卫）：

    • 主机 A 的 ARP 层收到报文，提取 ARP 报头里的"目的 IP 地址"字段（IPE）。

    • 发现目标 IP 不是自己（自己是 192.168.1.3，目标是 192.168.1.2）。

    • 动作 ：ARP 层判定"这不是找我的"，直接丢弃该报文，不产生任何回复。

  • 结论：主机 B、C、D 也是同样的处理逻辑，在 ARP 层被过滤掉。

目标主机的处理逻辑（主机 E）

主机 E 同样会收到这个广播报文。

  • MAC 层视角 ：与主机 A 一样，看到全 F 广播地址，受理并向上交付给 ARP 层。

  • ARP 层视角（关键步骤）：

    • 不能只看目的 IP：如果 ARP 层直接看目的 IP（IPE）发现是自己，就立刻认为这是请求报文，那是错误的。因为如果不检查操作码，可能误把别人发来的 ARP 应答当成请求处理。

    • 必须先看操作码（op） ：主机 E 拿到报文后，首先检查 ARP 报头中的 op 字段。

    • 判定为请求 ：发现 op == 1，确认这是一个"ARP 请求报文"。

    • 确认目标是自己：再检查目的 IP，发现正是自己的 IP（IPE）。

    • 准备回应：判定需要向路由器 R 发送一个 ARP 应答报文。

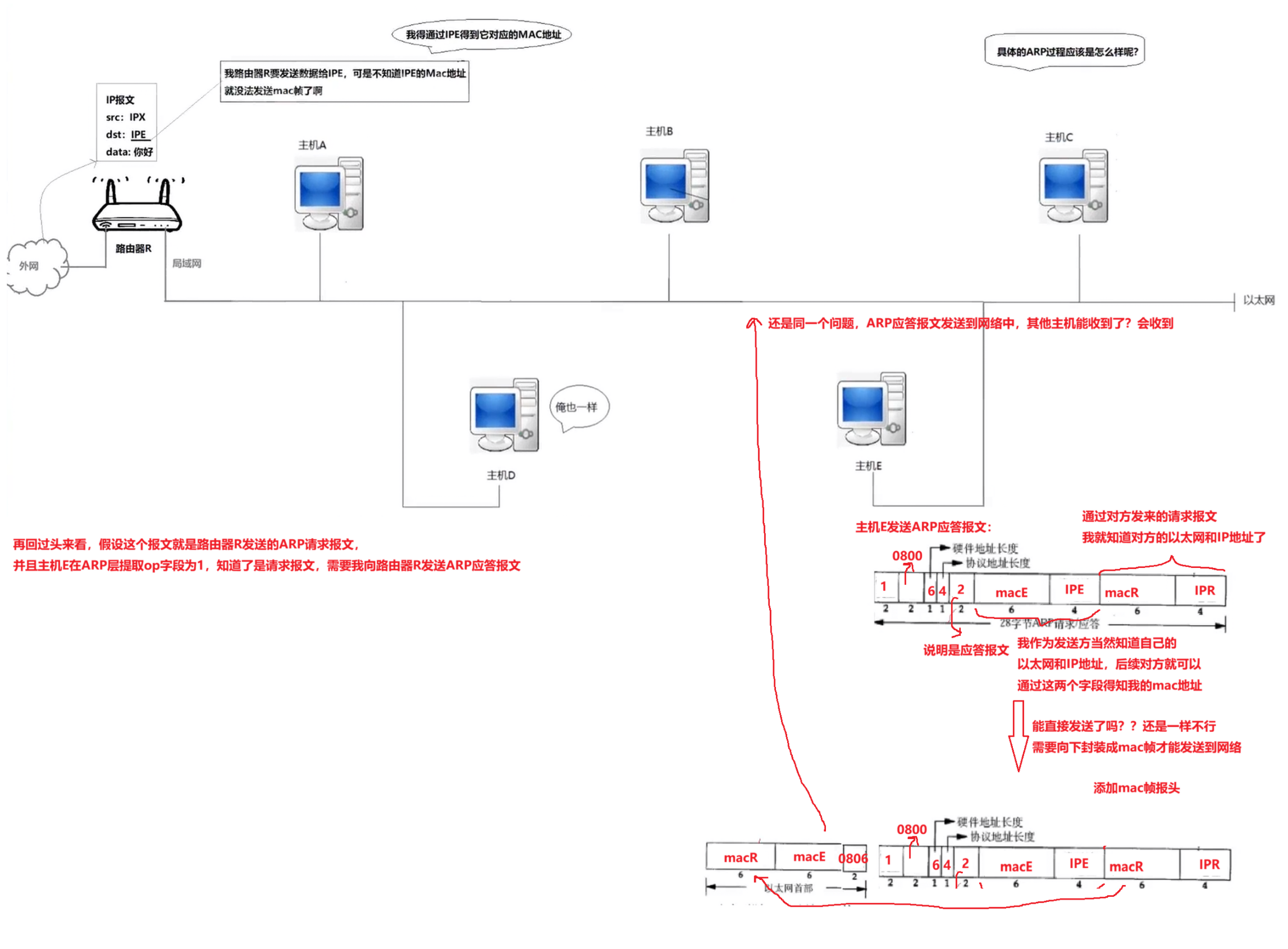

2.3.3 ARP 应答报文封装与单播发送

  1. 组装 ARP 载荷：op 修改为 2 应答码，发送端填充 MACE、IPE，目的字段填写请求方 MACR、IPR（这些信息直接从刚才收到的请求报文中提取，无需再次广播）；

  2. 外层以太网首部修改 ：目的 MAC 改为 MACR（单播地址），源 MAC=MACE，帧类型保持 0x0806，追加 CRC 校验；

  3. 封装完成后以单播形式向局域网发送。

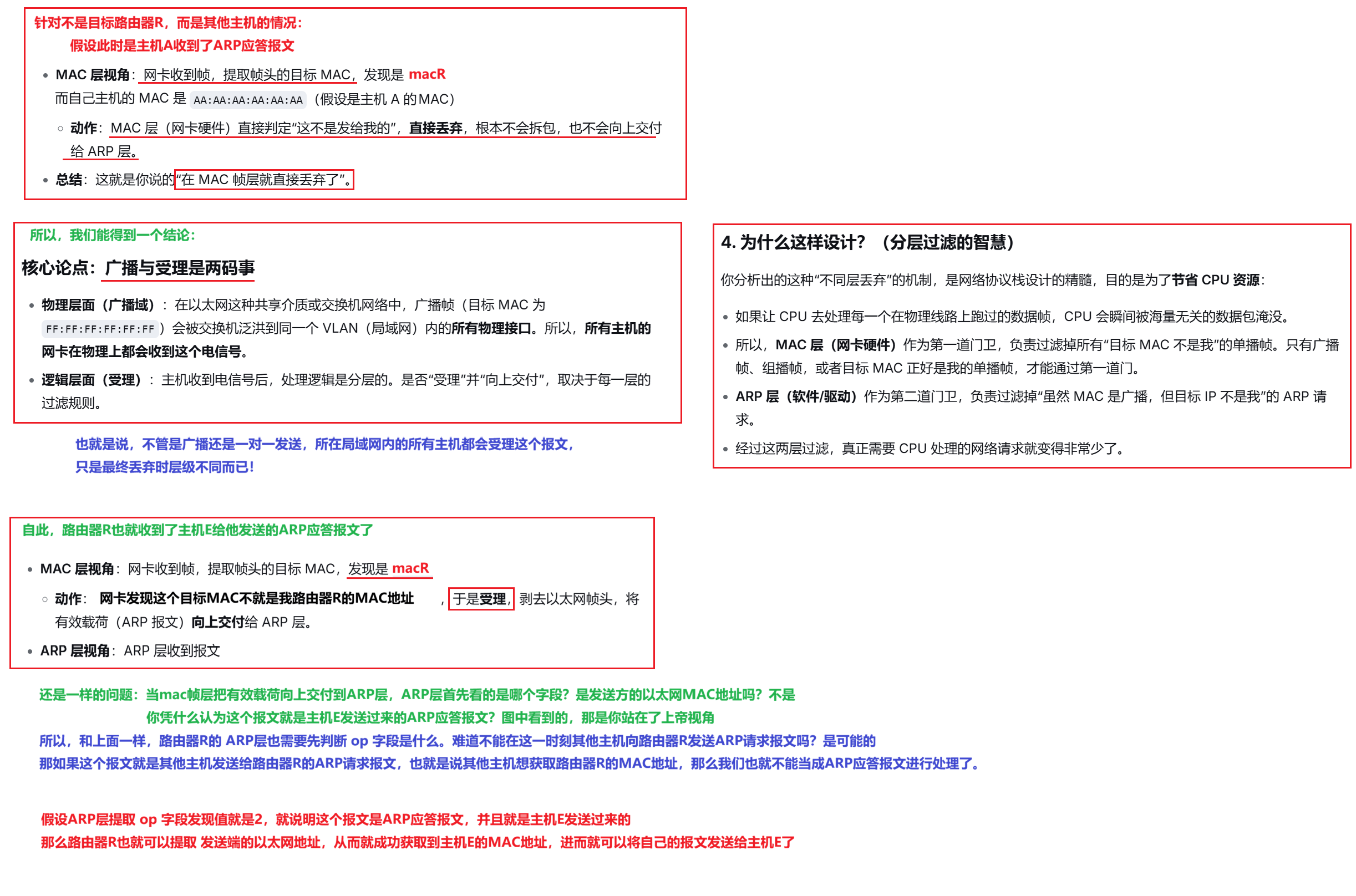

2.3.4 应答报文局域网转发与源主机收尾

非目标主机的处理逻辑（以主机 A 为例）

当 ARP 应答报文发送到局域网时（通过交换机单播转发）。

  • MAC 层视角：主机 A 网卡收到帧，提取帧头的目标 MAC，发现是 macR，而自己的 MAC 是 macA。

  • 动作 ：MAC 层直接判定"这不是发给我的"，在MAC 层就直接丢弃了，根本不会拆包，也不会向上交付给 ARP 层。

  • 核心论点：广播与受理是两码事

    • 物理层面（广播域）：在以太网中，广播帧会被交换机泛洪到所有物理接口，所有主机网卡在物理上都会收到电信号。

    • 逻辑层面（受理）：收到信号后，处理逻辑是分层的。是否"受理"并"向上交付"，取决于每一层的过滤规则。

  • 分层过滤的智慧（为什么要这样设计？）：

    • 为了节省 CPU 资源。MAC 层（硬件）负责过滤掉所有目标 MAC 不是本机的单播帧。只有广播帧、组播帧，或目标 MAC 正好是本机的单播帧，才能通过第一道门卫。

    • ARP 层（软件/驱动）作为第二道门卫，负责过滤掉"虽然 MAC 是广播，但目标 IP 不是我"的 ARP 请求。

目标路由器 R 的处理逻辑

路由器 R 最终收到了主机 E 发来的 ARP 应答报文。

  • MAC 层视角 ：网卡发现目标 MAC 正是自己的 macR，受理并剥去帧头，将 ARP 报文向上交付给 ARP 层。

  • ARP 层视角（二次确认）：

    • 不能只看发送端 MAC：路由器 R 不能因为看到发送端 MAC 是 macE，就盲目认为这是主机 E 发来的应答。可能有其他主机伪造，或者有其他主机发来的请求。

    • 必须看操作码（op） ：路由器 R 的 ARP 层拿到报文后，首先检查 op 字段。

    • 判定为应答 ：发现 op == 2，确认这是一个"ARP 应答报文"。

    • 提取信息：确认无误后，路由器 R 提取发送端的 IP（IPE）和 MAC（macE），将其记录到自己的 ARP 缓存表中。

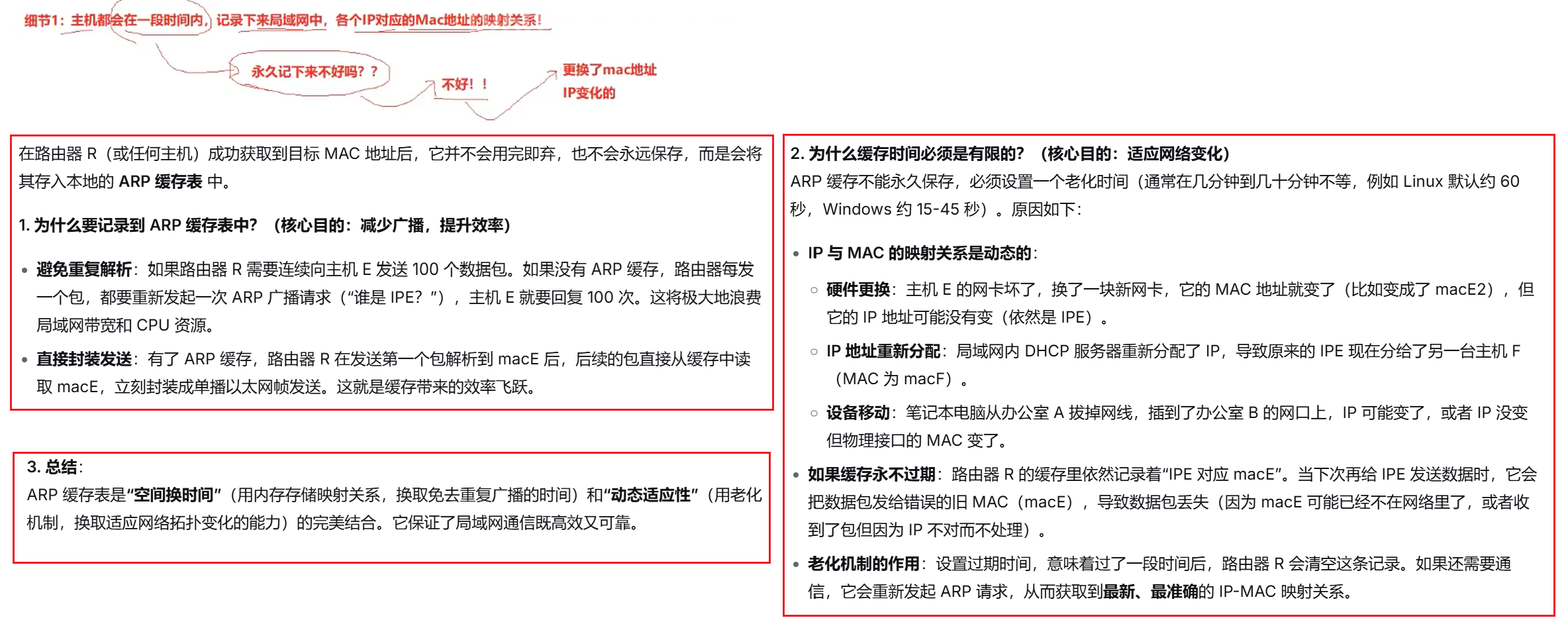

2.4 ARP 本地缓存机制

在路由器 R（或任何主机）成功获取到目标 MAC 地址后，它并不会用完即弃，也不会永远保存，而是会将其存入本地的 ARP 缓存表 中。

2.4.1 ARP 缓存表的存在意义：为什么要记录到 ARP 缓存表中？

  • 避免重复解析：如果路由器 R 需要连续向主机 E 发送 100 个数据包。如果没有 ARP 缓存，路由器每发一个包，都要重新发起一次 ARP 广播请求（"谁是 IPE？"），主机 E 就要回复 100 次。这将极大地浪费局域网带宽和 CPU 资源。

  • 直接封装发送：有了 ARP 缓存，路由器 R 在发送第一个包解析到 macE 后，后续的包直接从缓存中读取 macE，立刻封装成单播以太网帧发送。这就是缓存带来的效率飞跃。

2.4.2 ARP 缓存表的生命周期管理：为什么缓存时间必须是有限的？

ARP 缓存不能永久保存，必须设置一个老化时间（通常在几分钟到几十分钟不等，例如 Linux 默认约 60 秒，Windows 约 15-45 秒）。原因如下：

  • IP 与 MAC 的映射关系是动态的：

    • 硬件更换：主机 E 的网卡坏了，换了一块新网卡，它的 MAC 地址就变了（比如变成了 macE2），但它的 IP 地址可能没有变（依然是 IPE）。

    • IP 地址重新分配：局域网内 DHCP 服务器重新分配了 IP，导致原来的 IPE 现在分给了另一台主机 F（MAC 为 macF）。

    • 设备移动：笔记本电脑从办公室 A 拔掉网线，插到了办公室 B 的网口上，IP 可能变了，或者 IP 没变但物理接口的 MAC 变了。

  • 如果缓存永不过期：路由器 R 的缓存里依然记录着"IPE 对应 macE"。当下次再给 IPE 发送数据时，它会把数据包发给错误的旧 MAC（macE），导致数据包丢失（因为 macE 可能已经不在网络里了，或者收到了包但因为 IP 不对而不处理）。

  • 老化机制的作用 ：设置过期时间，意味着过了一段时间后，路由器 R 会清空这条记录。如果还需要通信，它会重新发起 ARP 请求，从而获取到最新、最准确的 IP-MAC 映射关系。

总结 ：ARP 缓存表是**"空间换时间"** （用内存存储映射关系，换取免去重复广播的时间）和**"动态适应性"**（用老化机制，换取适应网络拓扑变化的能力）的完美结合。它保证了局域网通信既高效又可靠。

三、Linux 内核 ARP 源码解读

Linux 内核中 ARP 协议的实现代码位于net/ipv4/arp.c文件，核心包含两个关键函数：arp_rcv()负责接收并处理 ARP 报文，arp_send()用于发送 ARP 请求或者 ARP 应答报文。

3.1 ARP 报文接收函数：arp_rcv ()

cpp 复制代码
int arp_rcv(struct sk_buff *skb, struct net_device *dev,
            struct packet_type *pt, struct net_device *orig_dev)
{
    struct arphdr *arp;
    struct net *net = dev_net(dev);

    // 检查报文长度是否合法
    if (skb->len < sizeof(struct arphdr))
        goto out_free;

    arp = arp_hdr(skb);

    // 只处理以太网硬件类型、IPv4地址的ARP请求/应答
    if (arp->ar_hrd != htons(ARPHRD_ETHER) ||
        arp->ar_pro != htons(ETH_P_IP) ||
        arp->ar_hln != ETH_ALEN ||
        arp->ar_pln != 4)
        goto out_free;

    // 根据操作码区分处理ARP请求或者应答报文
    switch (ntohs(arp->ar_op)) {
    case ARPOP_REQUEST:
        arp_process(net, skb, arp); // 处理ARP请求
        break;
    case ARPOP_REPLY:
        arp_process(net, skb, arp); // 处理ARP应答
        break;
    default:
        goto out_free;
    }

    return 0;

out_free:
    kfree_skb(skb);
    return 0;
}

核心逻辑

  1. 校验报文长度，判断报文是否满足 ARP 头部最小长度，非法报文直接释放 skb。
  2. 校验硬件类型、协议类型、硬件地址长度、协议地址长度，仅保留以太网 + IPv4 类型的 ARP 报文，其余报文丢弃。
  3. 读取操作码，区分 ARP 请求报文与 ARP 应答报文，统一交给arp_process()函数处理。
  4. 处理完毕返回，非法报文会释放 skb 缓冲区，回收内存。

3.2 ARP 报文处理函数：arp_process ()

cpp 复制代码
static void arp_process(struct net *net, struct sk_buff *skb, struct arphdr *arp)
{
    __be32 sip, tip;
    unsigned char *sha, *tha;
    struct neighbour *n;

    // 提取发送端IP、MAC地址，以及目的IP地址
    sip = *(__be32 *)arp->ar_sip;
    tip = *(__be32 *)arp->ar_tip;
    sha = arp->ar_sha;
    tha = arp->ar_tha;

    // 更新ARP缓存表：无论请求还是应答，都会更新发送端IP-MAC映射（ARP欺骗的根源）
    n = neigh_lookup(&arp_tbl, &sip, dev);
    if (n) {
        neigh_update(n, sha, NUD_REACHABLE, 0, 0);
        neigh_release(n);
    }

    // 如果收到ARP请求，并且目的IP是本机IP，则构造并发送ARP应答报文
    if (arp->ar_op == htons(ARPOP_REQUEST) &&
        inet_addr_type(net, tip) == RTN_LOCAL) {
        arp_send(ARPOP_REPLY, ETH_P_ARP, tip, dev, sip, sha, tha);
    }
}

核心逻辑

  1. 从 ARP 报文中解析提取发送方 IP、发送方 MAC、目标 IP 地址。
  2. 查找 neighbour（ARP 缓存）表项，只要收到 ARP 报文，无条件更新发送端 IP 与 MAC 的映射关系，这也是 ARP 欺骗能够实现的底层根源。
  3. 判断报文类型：如果是 ARP 请求报文，并且目标 IP 为本机地址，则调用arp_send()，回复 ARP 应答报文，把本机 MAC 地址返回给请求方。

总结

本章完整梳理数据链路层 ARP 全维度知识点，覆盖概念、帧结构、交互流程、缓存等核心板块，汇总复习重难点：

  1. **协议分层考点：**ARP 宏观归属数据链路层，微观封装在 MAC 帧上层，处于二层与三层中间位置。所有 ARP 报文都必须依托 MAC 帧，才能在局域网内完成传输。
  2. 帧结构核心参数： 以太网首部固定 14 字节，ARP 对应的帧类型标识为0x0806，ARP 载荷 28 字节。以太网硬件类型值为 1，IPv4 协议字段0x0800；op=1 代表 ARP 请求，op=2 代表 ARP 应答。请求报文外层目的 MAC 为全 F 广播，内层目的 MAC 填全 0 占位；应答报文内外目的 MAC 统一填写请求方 MAC。双层 MAC 重复设计是为兼容令牌环等异构网络，分层架构区分硬件解析、系统解析两个使用主体。
  3. 收发流程易混点： ARP 请求采用全网广播，无关主机在内层 ARP 层面丢弃报文；ARP 应答使用单播传输，无关主机在外层 MAC 链路层直接丢弃帧。丢包所在层级是高频考点。
  4. **ARP 缓存考点：**不同平台的 ARP 缓存老化时间存在差异，缓存无法永久保存，主要有三点原因：DHCP 分配动态 IP、网卡硬件更换、设备下线。ARP 解析可以跨网段触发，查询路由下一跳 IP 同样需要 ARP 解析。

结束语

到这里，数据链路层的内容就全部讲解完毕。我们从以太网基础、帧格式、CSMA/CD 碰撞机制开始，分析了 MTU 对 IP、UDP、TCP 带来的影响，理清了 IP 分片与 MSS 协商的内在关联。随后完整学习 ARP 协议，理解了 ARP 如何完成 IP 到 MAC 的地址解析，梳理报文交互流程、ARP 缓存生命周期，并且结合 Linux 内核源码，看到内核接收、处理 ARP 报文的底层实现。

网络层 IP 负责跨网段的寻址，而数据链路层与 ARP 负责相邻节点的二层交付。IP 寻址确定报文要去往哪个网段，ARP 解析获取下一跳的 MAC 地址，二者配合，才能完成端到端的数据传输。

相关推荐
开开心心就好1 小时前
安卓手写文字生成工具，多种纸张一直免费
网络·网络协议·tcp/ip·leetcode·智能手机·电脑·模拟退火算法
j7～2 小时前
【Linux 网络】四十.《网络基础（传输层协议：UDP、TCP）》--中篇
linux·tcp·tcp协议·确认应答机制·连接管理机制·tcp流量控制
牢姐与蒯2 小时前
Linux进程间通信(三).基于匿名管道的进程池的实现
linux·运维·服务器·ubuntu
凤年徐2 小时前
C++ 仿 muduo 高并发服务器：用户态缓冲区 Buffer 模块实现
linux·c++
Java红桃峰峰日拱一卒4 小时前
在jdk8的centos上安装jdk17
linux·jdk17·jdk8
M78佐菲10 小时前
ARM学习笔记（1）
linux·arm开发·笔记·嵌入式硬件·学习
益达丫11 小时前
Socket编程揭秘：端口、IP与进程通信的底层逻辑
linux·笔记
比兔代理11 小时前
正向代理与反向代理技术辨析，为什么代理 IP 属于正向代理
服务器·网络·http·ip
Ivanqhz13 小时前
SVD++算法
java·服务器·网络·深度学习·神经网络
热门推荐
01国内可直接用、免费额度/永久免费的大模型API清单（含 SiliconFlow、火山、阿里、智谱、百度、Kimi、DeepSeek、DMXAPI 等）02蜘蛛磁力 搜索引擎大全，如何使用蜘蛛磁力查找磁力链接03历年考研数学一、数学二、数学三真题试卷及答案PDF04GitHub 镜像站点05微信历史版本含下载地址（ Windows PC | 安卓 | MAC ）及设置微信不更新06人工智能（AI）发展史：详细里程碑072026 国产 AI 大模型横评：DeepSeek、通义千问、Kimi、文心一言、星火、豆包谁更能打？08ZCode 周末送额度活动开启：3 亿 Token 免费领取09Telegram APK 下载安装完整指南 — 2026年最新102026 爱知・名古屋亚运会怎么看？直播平台+赛程安排分享
