第25章：地图下钻交互（点击省份，切换到对应省份城市地图）

业务场景：全国地图点击省份，自动加载该省的市级 GeoJSON 地图，实现地图下钻 ；支持返回全国地图按钮，复用我们封装好的useEcharts。

前置准备：

已经有 src/assets/map/china.json

各个省份的 geojson，我们这里用动态远程加载方案，不用本地一次性下载全部省份 json，减少项目体积。

完整页面代码

复制代码

<template>
  <div class="chart-container">
    <el-alert title="地图下钻：全国→省份城市地图，点击返回全国" type="info" style="margin-bottom:10px"/>
    <el-button v-if="currentMapName !== 'china'" type="primary" @click="backToChina">返回全国地图</el-button>
    <div
      ref="chartRef"
      style="width:100%;height:480px;border:1px solid #eee;margin-top:10px"
    ></div>
  </div>
</template>

<script setup>
import * as echarts from 'echarts'
import { ref, onMounted } from 'vue'
import { useEcharts } from '@/composables/echartHelper'
import chinaJson from '@/assets/map/china.json'

const { chartRef, setChartOption, onChartEvent } = useEcharts()
// 当前加载的地图名称
const currentMapName = ref('china')

// 模拟各省销售数据
const mapData = [
  { name: '北京', value: 132 },
  { name: '上海', value: 215 },
  { name: '广东', value: 280 },
  { name: '山东', value: 178 },
  { name: '江苏', value: 196 },
  { name: '浙江', value: 162 },
  { name: '四川', value: 95 },
  { name: '河南', value: 88 }
]

// 加载地图并渲染
async function renderMap(mapName, geoJson, dataList) {
  // 注册地图
  echarts.registerMap(mapName, geoJson)
  const option = {
    title: {
      text: mapName === 'china' ? '全国区域销售额分布' : `${mapName} 城市销售额`,
      left: 'center'
    },
    tooltip: {
      trigger: 'item',
      formatter: '{b}<br/>销售额：{c}万'
    },
    visualMap: {
      min: 0,
      max: 300,
      left: 'left',
      bottom: '5%',
      text: ['高','低'],
      calculable: true,
      inRange: {
        color: ['#e0f7fa','#b2ebf2','#80deea','#4dd0e1','#26c6da','#00bcd4','#00acc1']
      }
    },
    series: [
      {
        name: '销售额',
        type: 'map',
        map: mapName,
        roam: true,
        zoom: 1.2,
        label: {
          show: true,
          fontSize: 10
        },
        data: dataList
      }
    ]
  }
  await setChartOption(option)
}

// 返回全国地图
async function backToChina() {
  currentMapName.value = 'china'
  renderMap('china', chinaJson, mapData)
}

// 点击地图区域，下钻
async function mapClickHandle(params) {
  // 只有全国地图才允许下钻
  if(currentMapName.value !== 'china') return
  const provinceName = params.name
  if(!provinceName) return

  // 阿里云datav公开geojson接口，获取省份边界数据
  // 注意：这个是公开静态资源，内网环境会无法访问
  const res = await fetch(`https://geo.datav.aliyun.com/areas_v3/bound/${params.adcode}_full.json`)
  const provinceGeo = await res.json()
  // 模拟省份下的城市数据
  const cityData = provinceGeo.features.map(item=>{
    return {
      name: item.properties.name,
      value: Math.floor(Math.random()*200)
    }
  })
  currentMapName.value = provinceName
  renderMap(provinceName, provinceGeo, cityData)
}

onMounted(async () => {
  // 初始化全国地图
  renderMap('china', chinaJson, mapData)
  // 绑定点击事件
  onChartEvent('click', mapClickHandle)
})
</script>

核心知识点

echarts.registerMap：可以多次注册不同地图，名称不能重复
下钻逻辑 ：全国地图点击省份，拿到adcode编码，远程拉取该省 geojson，注册后渲染省份地图
增加返回按钮，切换回全国地图
注意：fetch加载远程 geojson，离线 / 内网环境会失效，内网项目需要提前下载全部省份 json 放到本地 assets 目录
复用我们封装好的useEcharts，resize、实例销毁逻辑自动生效

🧪 测试清单

保存页面，刷新浏览器

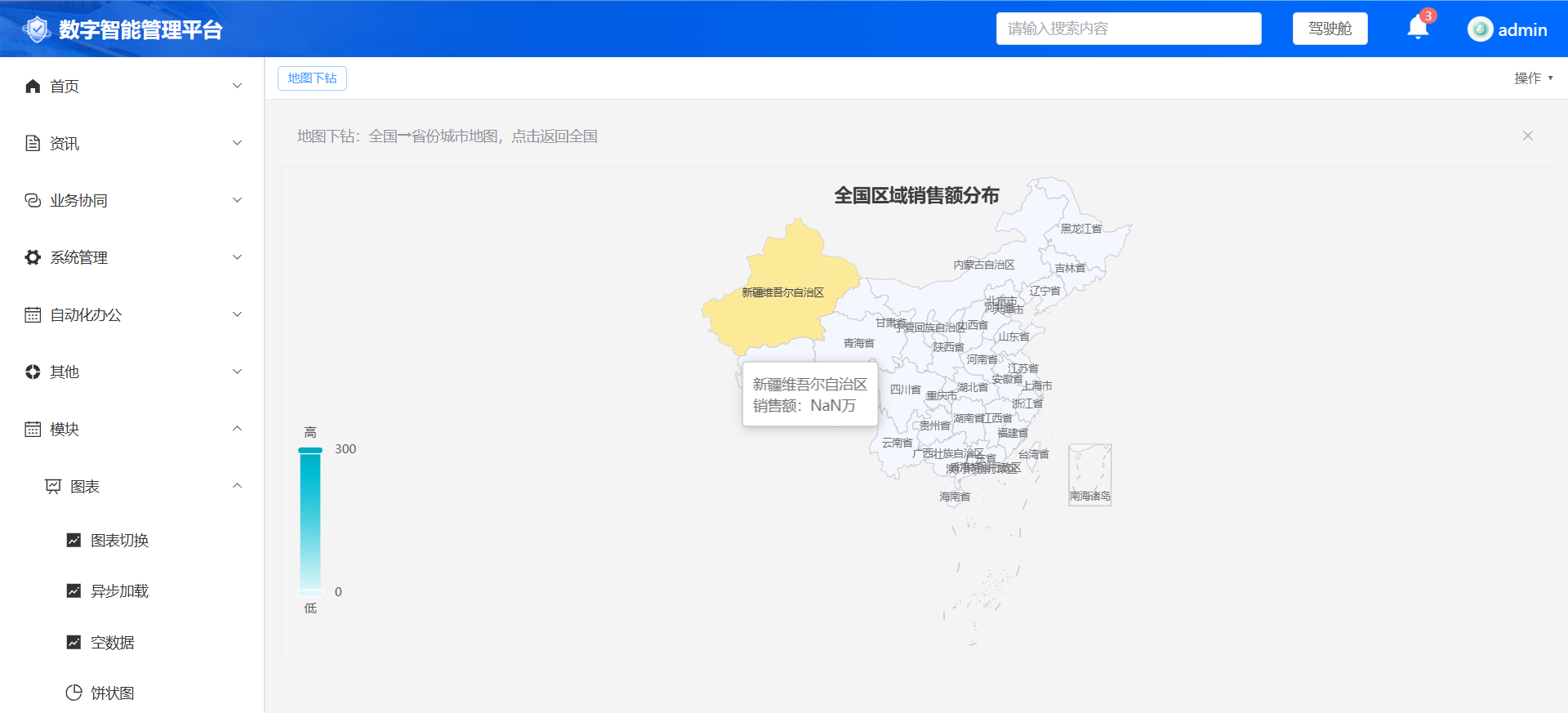

默认加载全国地图，hover、缩放拖拽正常

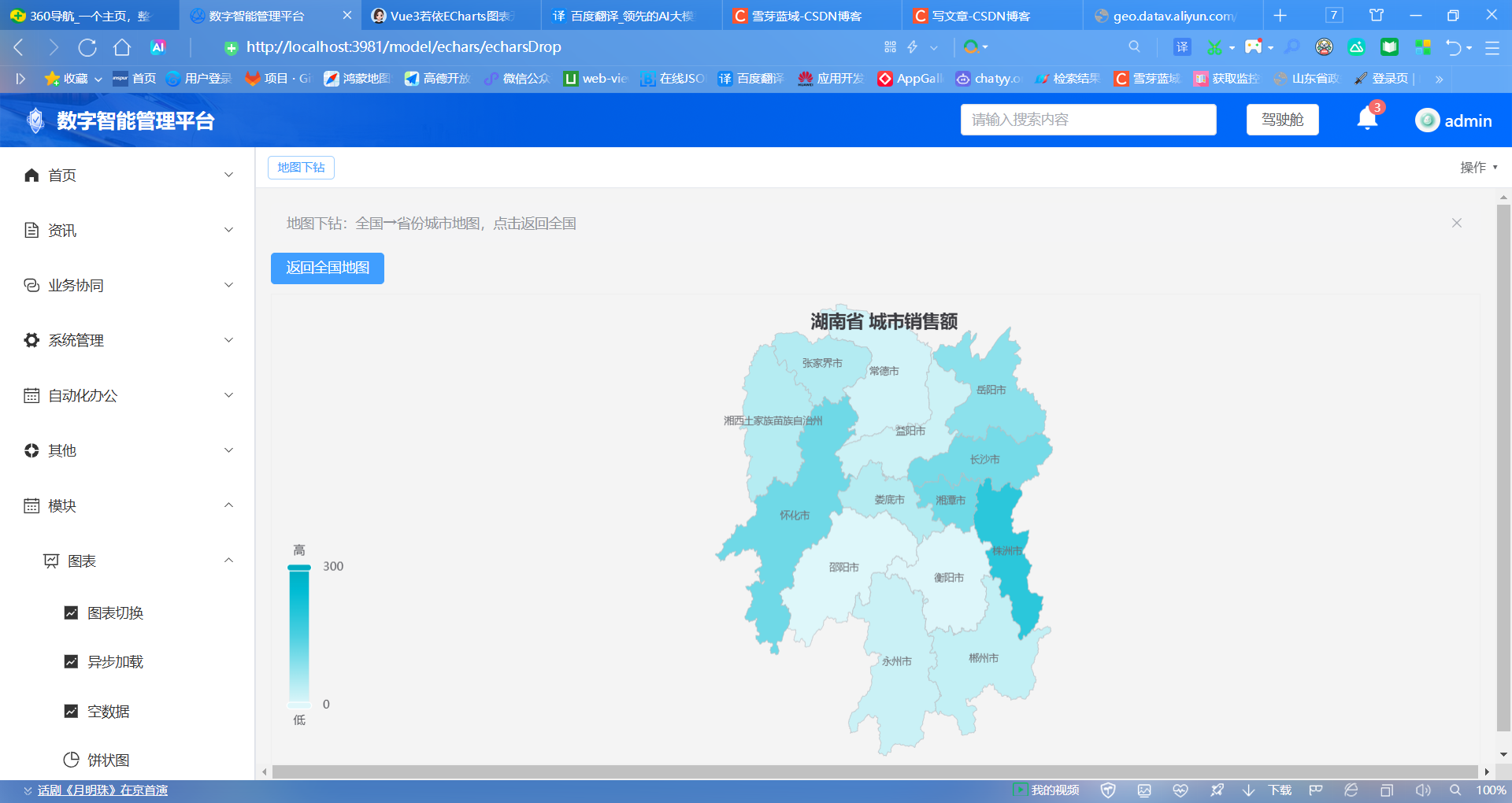

点击省份（如广东），页面自动切换为广东省市级地图，城市随机生成数据
【返回全国地图】按钮出现，点击回到全国地图
窗口缩放，地图自适应
切换菜单离开页面，图表实例正常销毁

⚠️ 注意：如果项目是内网部署，不能访问外网，需要把省份 geojson 下载到本地 assets，改成 import 引入。

问题定位

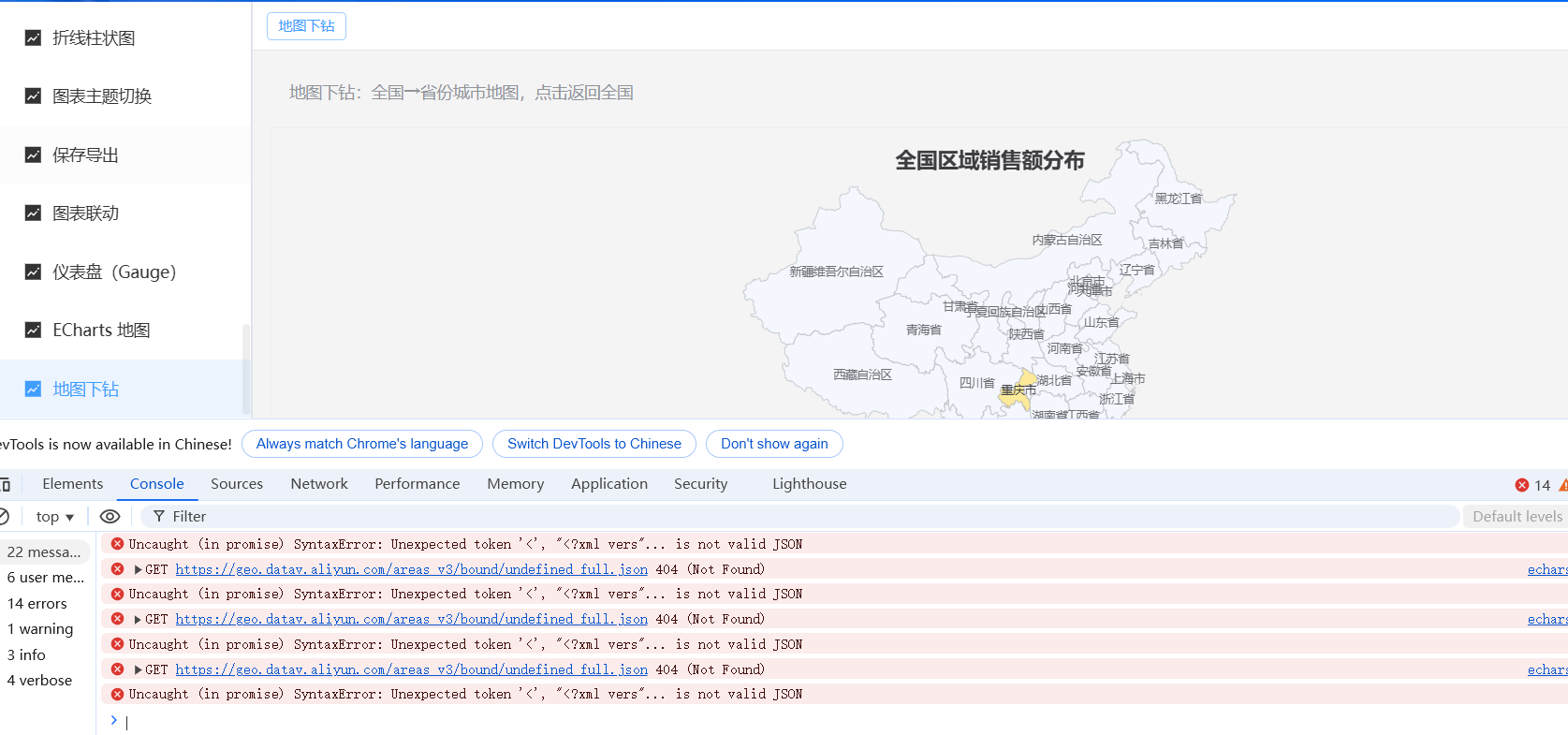

请求 URL 变成了 undefined_full.json，说明 params.adcode 是 undefined 。

原因：我们传给地图的 mapData 里只有 name 和 value，没有 adcode 字段，所以点击时拿不到省份编码。

修复方案：从 chinaJson 里根据省份名称查找 adcode

修改 mapClickHandle 函数：

复制代码

// 点击地图区域，下钻
async function mapClickHandle(params) {
  // 只有全国地图才允许下钻
  if(currentMapName.value !== 'china') return
  const provinceName = params.name
  if(!provinceName) return

  // 从chinaJson里根据省份名称，找到对应的adcode
  const provinceInfo = chinaJson.features.find(item => {
    // 匹配名称（去掉"市"、"省"后缀，避免匹配不上）
    return item.properties.name === provinceName ||
           item.properties.name.replace(/省|市|自治区|壮族|回族|维吾尔/g, '') === provinceName.replace(/省|市|自治区|壮族|回族|维吾尔/g, '')
  })

  if(!provinceInfo) {
    alert('该省份暂不支持下钻')
    return
  }

  const adcode = provinceInfo.properties.adcode
  console.log('省份编码：', adcode)

  // 拉取该省份的geojson
  const res = await fetch(`https://geo.datav.aliyun.com/areas_v3/bound/${adcode}_full.json`)
  const provinceGeo = await res.json()

  // 模拟省份下的城市数据
  const cityData = provinceGeo.features.map(item=>{
    return {
      name: item.properties.name,
      value: Math.floor(Math.random()*200)
    }
  })

  currentMapName.value = provinceName
  renderMap(provinceName, provinceGeo, cityData)
}

完整修正后的页面 script 部分

复制代码

<script setup>
import * as echarts from 'echarts'
import { ref, onMounted } from 'vue'
import { useEcharts } from '@/composables/echartHelper'
import chinaJson from '@/assets/map/china.json'

const { chartRef, setChartOption, onChartEvent } = useEcharts()
const currentMapName = ref('china')

// 模拟各省销售数据
const mapData = [
  { name: '北京', value: 132 },
  { name: '上海', value: 215 },
  { name: '广东', value: 280 },
  { name: '山东', value: 178 },
  { name: '江苏', value: 196 },
  { name: '浙江', value: 162 },
  { name: '四川', value: 95 },
  { name: '河南', value: 88 }
]

// 加载地图并渲染
async function renderMap(mapName, geoJson, dataList) {
  echarts.registerMap(mapName, geoJson)
  const option = {
    title: {
      text: mapName === 'china' ? '全国区域销售额分布' : `${mapName} 城市销售额`,
      left: 'center'
    },
    tooltip: {
      trigger: 'item',
      formatter: '{b}<br/>销售额：{c}万'
    },
    visualMap: {
      min: 0,
      max: 300,
      left: 'left',
      bottom: '5%',
      text: ['高','低'],
      calculable: true,
      inRange: {
        color: ['#e0f7fa','#b2ebf2','#80deea','#4dd0e1','#26c6da','#00bcd4','#00acc1']
      }
    },
    series: [
      {
        name: '销售额',
        type: 'map',
        map: mapName,
        roam: true,
        zoom: 1.2,
        label: {
          show: true,
          fontSize: 10
        },
        data: dataList
      }
    ]
  }
  await setChartOption(option)
}

// 返回全国地图
async function backToChina() {
  currentMapName.value = 'china'
  renderMap('china', chinaJson, mapData)
}

// 点击地图区域，下钻
async function mapClickHandle(params) {
  if(currentMapName.value !== 'china') return
  const provinceName = params.name
  if(!provinceName) return

  // 从chinaJson里根据省份名称，找到对应的adcode
  const provinceInfo = chinaJson.features.find(item => {
    return item.properties.name === provinceName
  })

  if(!provinceInfo) {
    alert('该省份暂不支持下钻')
    return
  }

  const adcode = provinceInfo.properties.adcode
  console.log('省份编码：', adcode)

  const res = await fetch(`https://geo.datav.aliyun.com/areas_v3/bound/${adcode}_full.json`)
  const provinceGeo = await res.json()

  const cityData = provinceGeo.features.map(item=>{
    return {
      name: item.properties.name,
      value: Math.floor(Math.random()*200)
    }
  })

  currentMapName.value = provinceName
  renderMap(provinceName, provinceGeo, cityData)
}

onMounted(async () => {
  renderMap('china', chinaJson, mapData)
  onChartEvent('click', mapClickHandle)
})
</script>

✅ 测试步骤

替换页面代码，刷新
全国地图正常渲染
点击任意省份（比如广东），控制台打印出省份编码，正常加载该省城市地图
点击【返回全国地图】回到全国
切换路由，实例销毁无内存泄漏
